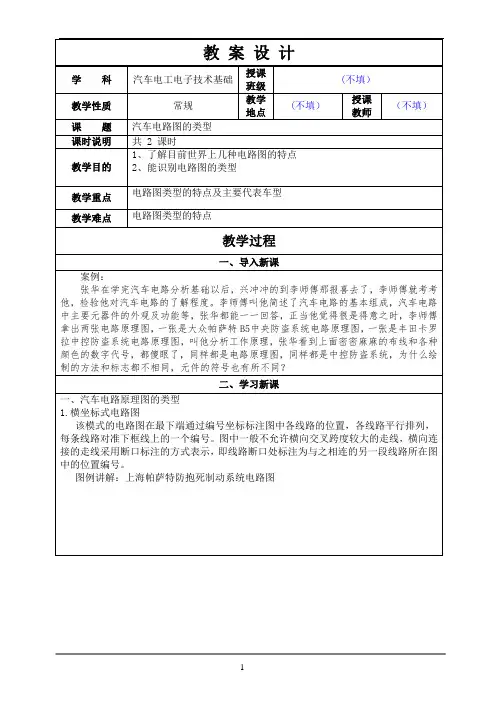

第2讲 汽车电路图的类型

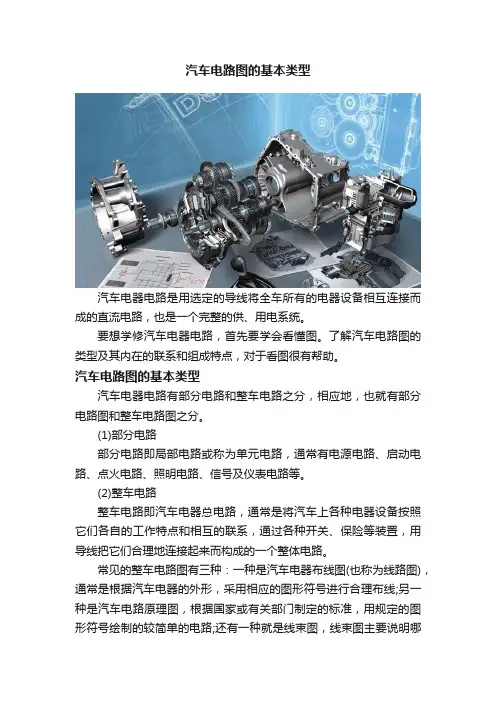

汽车电路图的基本类型
汽车电路图的基本类型汽车电器电路是用选定的导线将全车所有的电器设备相互连接而成的直流电路，也是一个完整的供、用电系统。
要想学修汽车电器电路，首先要学会看懂图。
了解汽车电路图的类型及其内在的联系和组成特点，对于看图很有帮助。
汽车电路图的基本类型汽车电器电路有部分电路和整车电路之分，相应地，也就有部分电路图和整车电路图之分。
(1)部分电路部分电路即局部电路或称为单元电路，通常有电源电路、启动电路、点火电路、照明电路、信号及仪表电路等。
(2)整车电路整车电路即汽车电器总电路，通常是将汽车上各种电器设备按照它们各自的工作特点和相互的联系，通过各种开关、保险等装置，用导线把它们合理地连接起来而构成的一个整体电路。
常见的整车电路图有三种：一种是汽车电器布线图(也称为线路图)，通常是根据汽车电器的外形，采用相应的图形符号进行合理布线;另一种是汽车电路原理图，根据国家或有关部门制定的标准，用规定的图形符号绘制的较简单的电路;还有一种就是线束图，线束图主要说明哪些电路的导线汇合在一起成线束，与何处进行连接等。
汽车电器线路图汽车电器线路图是电器设备之间用导线相互连接的真实反映，它所连接的电器设备的安装位置、外形和线路走的路径与实际情况一致，便于对汽车电器故障进行判断与排除。
汽车电器线路图在图的画法上，比较注重电器设备在汽车上的实际位置。
例如，通常图左边一般代表汽车的前部，图的右边则代表汽车的尾部。
同时，图中的电器设备大多数以实物轮廓的示意形状表示，给人以真实感。
那些实际安装布置时走向相同的连接导线也尽可能画在一起。
汽车电器线路图类似于无线电设备的实物接线图。
其优点是较好地再现了电路的实际情况，缺点是识读比较困难。
汽车电路原理图汽车电路原理图也称电路简图，通常是由电路线路图简化而来的。
这种图的作用是表达电路的工作原理和连接状态，不讲究电器设备的形状、位置和导线走向的实际情况。
汽车电器电路简图类似于无线电设备的电原理图。
汽车电路图的类型
这种模式的电路图主要以德国大众汽车为主。
2.横纵坐标式电路图
该模式的电路图采用横纵坐标来确定电器在电路图中的位置，如奔驰汽车采用数字做横坐标，采用字母做纵坐标给电路进行定位，
奔驰车电路原理图样
3.无坐标式电路原理图
这类电路原理图是相对于有坐标的电路原理图来说的，如图4-2-3，采用此种形式的汽车制造公司较多，例如通用别克，本田，东风雪铁龙，富康，丰田福特，宝马，三菱等，但具体的表达方式和图形符号各有不同，读图时参照相关电路图和图形符号列表进行。
丰田卡罗拉起动机控制电路原理图
4.米切尔电路图
米切尔（Mitchrll）公司是北美著名的汽车维修资料供应商，其汽车书籍产品占北美市场的70%，数据光盘产品占北美市场的50%，中国车检中心在1997年与米切尔公司签订了数据库转让许可合同，并建造了全中文的CVIC汽车资料数据库。
米切尔的电路图已成为中国地区汽车维修的重要资料。
米切尔电路图的特点：
（1）电路图包括美国，欧洲，亚洲主要汽车制造厂电路图，按照统一的格式和符号绘制，便于使用。
（2）电控系统电路图中，以电控单元为中心，电控单元的各插脚按照代码依次排列，电控单元周围的元件大致是：电源部分在图上方，接地部分在图下方。
（3）电器元件一般在四周，导线在中间布置。
汽车电路图识别练习。
三、探讨与研究
汽车电路图的绘制方法为什么统一不了？
四、归纳小结
1.横坐标式电路图特点及代表车型
2.横纵坐标式电路图特点及代表车型
3.无坐标式电路原理图特点及代表车型
4.米切尔电路图特点及代表车型
五、作业布置
1、分别列出四种电路图的特点及主要车型。
汽车电路图的基础知识

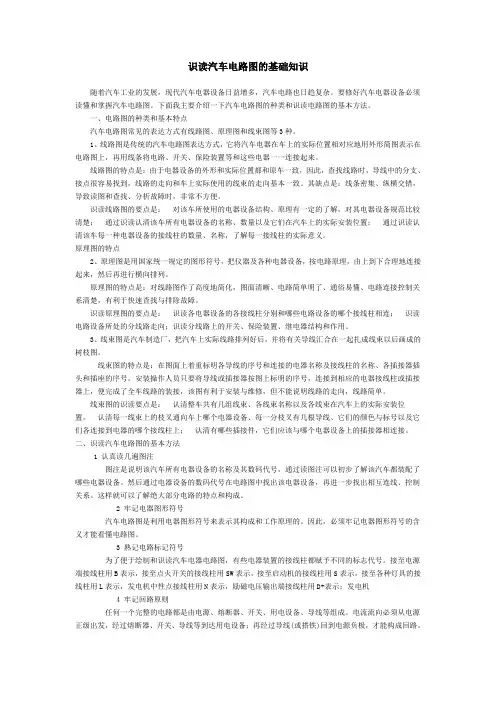

识读汽车电路图的基础知识随着汽车工业的发展，现代汽车电器设备日益增多，汽车电路也日趋复杂。
要修好汽车电器设备必须读懂和掌握汽车电路图。
下面我主要介绍一下汽车电路图的种类和识读电路图的基本方法。
一、电路图的种类和基本特点汽车电路图常见的表达方式有线路图、原理图和线束图等3种。
1、线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。
线路图的特点是：由于电器设备的外形和实际位置都和原车一致，因此，查找线路时，导线中的分支、接点很容易找到，线路的走向和车上实际使用的线束的走向基本一致。
其缺点是：线条密集、纵横交错，导致读图和查找、分析故障时，非常不方便。
识读线路图的要点是：对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚；通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置；通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。
原理图的特点2、原理图是用国家统一规定的图形符号，把仪器及各种电器设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列。
原理图的特点是：对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚，有利于快速查找与排除故障。
识读原理图的要点是：识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连；识读电路设备所处的分线路走向；识读分线路上的开关、保险装置、继电器结构和作用。
3、线束图是汽车制造厂，把汽车上实际线路排列好后，并将有关导线汇合在一起扎成线束以后画成的树枝图。
线束图的特点是：在图面上着重标明各导线的序号和连接的电器名称及接线柱的名称、各插接器插头和插座的序号。
安装操作人员只要将导线或插接器按图上标明的序号，连接到相应的电器接线柱或插接器上，便完成了全车线路的装接，该图有利于安装与维修，但不能说明线路的走向，线路简单。
汽车电路识图

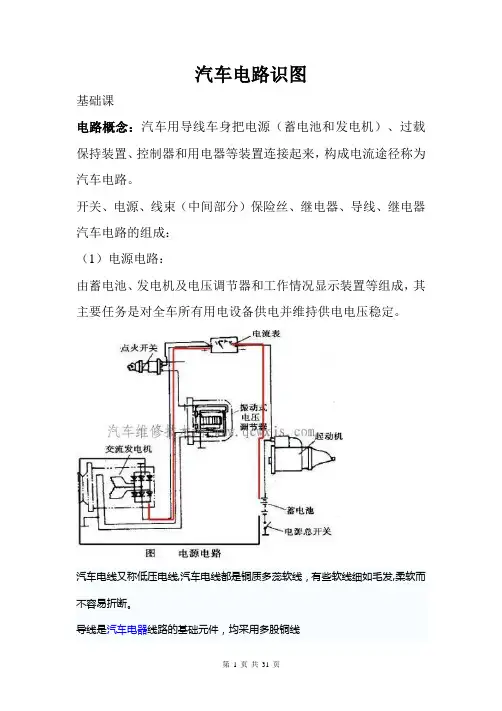

汽车电路识图基础课电路概念：汽车用导线车身把电源（蓄电池和发电机）、过载保持装置、控制器和用电器等装置连接起来，构成电流途径称为汽车电路。
开关、电源、线束（中间部分）保险丝、继电器、导线、继电器汽车电路的组成：（1）电源电路：由蓄电池、发电机及电压调节器和工作情况显示装置等组成，其主要任务是对全车所有用电设备供电并维持供电电压稳定。
汽车电线又称低压电线,汽车电线都是铜质多蕊软线，有些软线细如毛发,柔软而不容易折断。
导线是汽车电器线路的基础元件，均采用多股铜线汽车导线的分类按承受电压的高低分类：高压导线和低压导线。
高压导线高压导线结构；铜芯线阻尼线（1）高压导线用途：传递点火系高压（2）高压导线特点：绝缘包层厚、线芯面积小。
带阻尼的高压线可抑制和衰减点火系统产生的高频电子波，降低对无线电设备及电控装置的干扰。
低压导线低压导线的种类：普通导线起动电缆搭铁电缆普通低压导线带绝缘层的铜质多股软线，导线的截面积主要根据其工作电流来选择，导线截面不得小于0.5mm2。
导线截面在4mm2以上采用单色线，4mm2以下采用双色线。
起动电缆带绝缘包层的大截面铜质或铝质多丝软线，接蓄电池和起动机。
蓄电池搭铁线1）、一种带绝缘层或者另一种不带绝缘层的扁形软铜线。
2）、作用：连接蓄电池与汽车金属部分，利于电路形成回路。
低压导线标称截面积所允许的负载电流。
导线截面积导线的截面积根据所用电气设备的电流值确定。
为保证导线有足够的机械强度，规定截面积不能小于0.5m㎡。
根据用电设备的负载电流大小选择导线的截面积。
其一般原则为：长时间工作的电气设备可选用实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%－100%之间的导线。
同时，还应考虑电路中的电压降和导线发热等情况，以免影响用电设备的电气性能和超过导线的允许温度。
为保证一定的机械强度，一般低压导线截面积不小于0.5mm2。
个别轿车导线截面积也有0.3、0.5、.85、1.25、2、3和5等多个规格汽车12V电系低压导线的推荐规格见表。
《认识汽车电路图》课件
目录
• 汽车电路图基础知识 • 汽车电路图读图方法 • 汽车电路图实例解析 • 汽车电路图故障诊断与排除 • 汽车电路图绘制与设计
01 汽车电路图基础知识
汽车电路图定义
汽车电路图
用于描述汽车电气系统的电路原理和连接关系的工程图。
电路图在汽车维修中的重要性
帮助维修人员快速定位故障、理解电路的工作原理、提高维 修效率。
使用专用诊断仪器读取故障码 和数据流，进一步分析故障原
因。
汽车电路故障排除实例
01
02
03
实例一
某轿车雨刮器不工作，经 检查发现保险丝烧断，更 换保险丝后故障排除。
实例二
某SUV音响系统失效，经 检测发现功放模块损坏， 更换功放模块后音响恢复 正常。
实例三
某轿车ABS警告灯常亮， 经诊断发现轮速传感器信 号异常，清洗传感器后故 障排除。
汽车电路图符号识别
பைடு நூலகம்
导线与连接器
表示导线的符号，如单线、双绞线、屏蔽线 等，以及各种连接器符号。
继电器与保险丝
电气设备
表示各种电气设备的符号，如灯泡、开关、 传感器等。
表示继电器和保险丝的符号，用于控制电流 和保护电路。
02
01
中央接线盒与熔断器
表示中央接线盒和熔断器的符号，用于集中 布置电气线路和安装保险丝。
04 汽车电路图故障诊断与排除
汽车电路常见故障类型
A
短路故障
由于导线绝缘层损坏或电器元件击穿，导致电 路中电流异常增大，引起发热、冒烟等现象。
断路故障
由于导线断裂、接触不良或电器元件损坏 等原因，导致电路中电流无法流通。
B
C
汽车电路图类型和特点
汽车电路图类型和特点一、汽车电路图的类型汽车电路图是用国家标准规定的线路符号，对汽车电器的构造组成、工作原理、工作过程及安装要求所作的图解说明，也包括图例及简单的结构示意图。
为了便捷的对汽车电路进行维修、检查、安装、配线等工作。
根据汽车电路图的不同用途，可绘制成不同形式的电路图，主要有原理框图、线束图（安装图）、零件位置图、接线图、电路原理图等。
1．原理框图（系统图）由于汽车的电气系统较为复杂，为概括性地表示各个汽车电气系统或分系统的基本组成及其相互关系，常采用原理框图丰田车系称之为系统图。
所谓原理框图（系统图）是指用符号或带注释的框，概略表示汽车电器基本组成，相互关系及其主要特征的一种简图。
原理框图（系统图）所描述的对象是系统或分系统的主要特征，它对内容的描述是概略的，用来表示系统或分系统基本组成的是图形符号和带注释的框。
在原理框图（系统图上）我们可以看到整个系统的连接关系，是由什么部件组成的，和哪些电控单元存在联系，以及控制了哪些部件等。
但原理框图只是简单的说明了系统和部件的连接关系，不能体现电路的具体走向。
2．线束图（安装图）随着汽车上的用电设备、电控单元越来越多需要的连接导线也越来越多。
为了安装方便、保护导线同时方便维修，将同路的许多导线用棉纱编织物或聚氯乙烯塑料带包扎成束。
线束图是根据电气设备在汽车上的实际安装部位绘制的局部电路图。
在实际维修检测中线束图，可以帮助检测技术人员快速确定插接器位置，连接走线等。
整车电路线束图常用于汽车厂总装线和修理厂的连接、检修与配线。
线束图主要表明电线束与各用电器的连接部位、接线端子的标记、线头、插接器（连接器）的形状及位置等。
这种图一般不详细描绘线束内部的电线走向，只将露在线束外面的线头与插接器进行详细编号或用字母标记。
线束图按照布线位置和线束的功能可分为发动机舱线束、仪表板线束、底板线束、车身线束等。
3．零件位置图元件位置图是表现汽车用电设备零件安装位置的图示。
汽车电路的基本知识
上一页 下一页
第二节
汽车电路的类型
路是指增加了信号输入元件和电子控制器件， 由电子控制器件 对用电器进行自动控制的一种电路，此时用 电器一般称为执行 器。
上一页 下一页
第三节
汽车电路图的类型
汽车电气设备电路图是将各电气部件的图形符号通过引线 条连接在一起的关系图。主要用于表达各电气系统的工作原理 及电器部件之间的连接关系，同时还可表示各种电器部件、线 束等在车上的具体位置。汽车电气设备电路图可分为四种型 式，即电器连接简图、布线图、电气原理图和线束图。
第三节
汽车电路图的类型
b.对于不常用的符号，应增加文字注释，以便于 理解。C.对于新研制的元器件，在尚无标准的图形符号之前， 可 采用其简化的外形图来表示，以便于反映该元器件的工作原 理。 (2)图形符号的布置。在电气系统中，有大量的元器件的驱动部 分和被驱动部分采用机械连接，如继电器、按钮开关、光电耦 合器等都属于这一类。其表示方法有3种：集中表示法、半集中 表示法和分开表示法，不管采用何种表示方法，所给出的信息
第一节
汽车电路的组成和特点
数少，对减少蓄电池的质量和尺寸有利；白炽灯的灯丝较粗， 寿命较长。 2. 直流 汽车采用直流系统的原因是发动机要靠起动机启动，起动 机由蓄电池供电，而蓄电池的电能消耗后又必须用直流电充 电，所以汽车电气系统为直流系统。 3. 单线制 单线制是指从电源到用电设备只用一根导线连接，用汽车 底盘、发动机等金属机体作为另一根共用导线，线路简化清 晰，安装和检修方便，且电器部件也不需与车体绝缘，所以现 代汽车普遍采用单线制，但在特殊情况下，有时也需采用双线 制。 上一页 下一页
上一页 下一页
第一节
汽车电路的组成和特点
6. 由相对独立的分系统组成 汽车电路由相对独立的分系统组成，全车电路一般包括以 下几部分。 (1)电源电路 由蓄电池、发电机、调节器及工作状况指示装置 (电流表、充电指示灯)等组成。 (2)启动电路 由起动机、启动继电器、启动开关及启动保护装 置组成。 (3)点火电路 由点火线圈、分电器、电子点火器、火花塞、点 火开关等组成的电路。此外，由发动机控制单元进行点火控制 时，可以不使用分电器。
汽车电气线路图一般分为
汽车电气线路图一般分为
汽车整车电路通常有电源电路、起动电路、点火电路、照明与灯光信号装置电路、仪表信息系统电路、帮助装置电路和电子掌握系统电路组成。
⒈ 电源电路
也称充电电路，是由蓄电池、发电机、调整器及充电指示装置等组成的电路，电能安排（配电）及电路爱护器件也可归入这一电路。
⒈ 起动电路
是由起动机、起动继电器、起动开关及起动爱护电路组成的电路。
也可将低温条件下起动预热的装置及其掌握电路列入这一电路内。
⒈ 点火电路
是汽油发动机汽车特有的电路。
它由点火线圈、分电器、电子点火掌握器、火花塞及点火开关组成。
微机掌握的电子点火掌握系统一般列入发动机电子掌握系统中。
⒈ 照明与灯光信号装置电路
是由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、车内照明灯及有关掌握继电器和开关组成的电路。
⒈ 仪表信息系统电路
是由仪表及其传感器、各种报警指示灯及掌握器组成的电路。
⒈ 帮助装置电路
是由为提高车辆平安安性、舒适性等而设置的各种电器装置组成
的电路。
帮助电器装置的种类随车型不同而有所差异，汽车档次越高，帮助电器装置越完善。
一般包括风窗刮水及清洗装置、风窗除霜（防雾）装置、空调装置、音响装置等。
较高级车型上还装有车窗电动举升装置、电控门锁、电动座椅调整装置和电动遥控后视镜等。
电子掌握平安气囊归入电子掌握系统。
⒈ 电子掌握系统电路
主要有发动机掌握系统（包括燃油喷射、点火、排放等掌握）、自动变速器及恒速行驶掌握系统、制动防抱死系统、平安气囊掌握系统等电路组成。
汽车电路图的种类以及基本的识读方法
汽车电路图的种类以及基本的识读方法汽车电路图是一种将汽车电器和电子设备用图形符号和代表导线的线条连接在一起的关系图，是对汽车电器的组成、工作原理、工作过程及安装要求所作的图解说明。
电路图中表示的是不同电路相互之间的关系及彼此之间的连接，通过对电路图的识读，可以认识并确定电路图上所画电气元件的名称、型号和规格，清楚地掌握汽车电气系统的组成、相互关系、工作原理和安装位置，便于对汽车电路进行检查、维修、安装、配线等工作。
根据汽车电路图的不同用途，可绘制成不同形式的电路图，常见的电路图有原理框图、电路原理图、接线图、线束图与电气设备定位图。
一、原理框图原理框图是用框图的形式来表达其原理，它的作用在于能够清晰地表达比较复杂的原理。
由于汽车的电气系统较为复杂，为概略地表示各个汽车电气系统或分系统的基本组成、相互关系及其主要特征，常采用原理框图。
原理框图所描述的对象是系统或分系统的主要特征，不必画出元器件和它们之间的具体连接情况，它对内容的描述是概略的，但对于汽车电路的分析和维修有很大的帮助。
原理框图通常采用方框符号或者带注释的框绘制，带注释的框应用比较广泛，其框内的注释可以是文字，可以是符号，也可以同时采用文字和符号。
下图所示为日产天籁点火系统原理框图。
原理框图识读方法：熟悉各车系常用电器的图形符号及方框符号；仔细阅读图中的注释，了解原理框图的绘制方法和特点；理解各功能单元电路的基本作用。
二、电路原理图电路原理图是利用电气符号将每一个系统合理地连接起来，能简明清晰地反映汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图。
其优点是图面清晰、简单明了、通俗易懂，便于分析、查找电路故障。
电路原理图分为整车电路原理图和局部电路原理图。
汽车的整车电路原理图是由若干个局部电路原理图组成的。
整车电路原理图是一幅完整的全车电路图，能反映全车电路各系统之间的相互关系。
在此图上能建立起电位高、低的概念。
其负极搭铁电位最低，可用图中的最下面一条线表示；正极电位最高，用最上面的那条线表示。
新手篇—轻松看懂汽车电路图（上）
新手篇—轻松看懂汽车电路图（上）第二篇汽车电路图的分类与识读方法第一节汽车电路图的分类由于电路是由导线连接而成的，又可以把电路称为线路。
汽车电路图就是用来表达汽车电路的特殊图形。
汽车电路图可以用来表达整车电路，也可以用来表达局部电路。
局部电路又叫单元电路或部分电路。
汽车电路图通常可以分为电源电路、启动电路、点火电路、燃油喷射电路、照明信号电路、仪表电路、自动变速器电路等局部电路。
整车电路就是汽车用电设备总电路，通常将汽车上各种电器设备按照它们各处的工作特点和相互联系，通过各种开关、配电装置用导线把它们合理地连接起来而构成的整体电路。
汽车电路图不仅可以用来表达汽车电路，还可以表示各用电设备、线束等在车上的具体位置。
世界上各汽车制造厂家在电路图的绘制上没有统一的规定，风格各异，但根据汽车电路图的特点可以把汽车电路图分为汽车电器布线图、电路原理图、线束图和电器设备定位图。
一、汽车电器布线图汽车电器布线图也叫汽车电器线路图，如图2-1所示，是传统的汽车电路表达方法。
汽车电器布线图就是根据汽车各电器设备的外形和实际安装位置，用相应的图形符号和合理的导线布置将电路中的电源、开关、用电器等用导线一一连接起来所构成的电路图。
汽车电器布线图的优点是能真实地反应电器设备的外形、安装位置和线路的路径，可以根据布线图很方便地找到导线中间的分支、接点，便于汽车制造厂制作线束，因此现在仍被不少汽车制造厂家采用。
汽车电器布线图也有自身的缺点，布线图中线路密集、纵横交错，不能清晰简洁地反映出电器系统的工作原理，给读图、查找和分析故障带来很大不便，需要较长时间才能读懂。
随着汽车上电器设备的增多，也不可能把所有电器设备画到一张图上，因此这样的图会越来越少。
二、汽车电路原理图汽车电路原理图是用规定的图形符号，根据汽车各系统的工作原理和电器设备的连接关系绘制而成的。
汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也可以是单元电路图。
汽车电路识图(PPT70页)
7、电子控制装置
（1）电子控制燃油喷射系统（EFI-Electronic Fuel Injection）
（3）电动转向系统（EPS- Electronic Power Steering）
（4）电控悬架系统Electronic suspension system
三、汽车电路控制与保护
(二)、汽车电路保护
1 熔断器：熔断器的保护元件是熔丝，串联在其所保 护的电路中。
熔断器为一次性器件， 使用须注意： 1)熔断器熔断后，必须先查找故障原因。并彻底排 除。 2)更换熔断器时，一定要与原规格相同，特别不能 使用比规定容量大的熔断器，否则将失去保护作用。 3)熔断器支架与熔断器接触不良会产生电压降和发 热现象。因此，特别要注意检查有无氧化现象和脏 污。若有脏污和氧化物，须用细砂纸打磨光，使其 接触良好。
（一） 汽车电路控制 1、电源开关：用于切断蓄电池与外电路的连接，以防 止汽车停驶过程中蓄电池经外电路漏电。电源开关主要 有闸刀式和电磁式两种。 2、点火开关：点火开关是一个多档开关，需用相应的 钥匙才能对其进行操纵。点火开关通常用于控制点火电 路，仪表电路、发电机励磁电路、起动电路及一些辅助 电器电路等。 3、灯光开关：通常是两档式开关，按操纵的形式主要 有推拉式、旋转式两种。灯光开关一档接通示廓灯、尾 灯、仪表照明灯等；二档接通前照灯、尾灯、仪表照明 灯等。 4、组合开关：由两种及两种以上的开关集装在一起， 可使操纵更加方便。
保险盒
2 易熔线：通常连接在电源线路和通过电流较大的线 路上。用于保护总体线路或较重要电路。如北京切 诺基设有五条易熔线，分别保护充电电路、预热加 热器、雾灯、灯光及辅助电路。
3 断路器：断路器用于正常工作时容易过载的电路中， 其原理是利用双金属片受热变形使触点分离。 1）自恢复式断路器：过载变形自动自动切断，冷却 后自动复位，如此往复直到电路不过载。 2）按压恢复式断路器：排除故障后，须按下按钮手 动复位。
2第二章汽车电路基础PPT课件
2、试灯，如图2-9所示：
图2-9 试灯及其使用
13
3、试电笔，如图2-10 所示的试电笔显示色与电压值得对应关系如表 2-10所示：
图2-10 试电笔及其应用
表2-1 试电笔普通）万用表：
指针式（普通）万用表的外 形如图2-11所示，其表盘符号及 其含义如表2-2所示。
汽车电路基础
授 课 人： 授课时间：
1
整体概况
概况一
点击此处输入 相关文本内容
01
概况二
点击此处输入 相关文本内容
02
概况三
点击此处输入 相关文本内容
03
2
第二章 汽车电路基础
第一节 汽车电路的识读要领
一、汽车电路图的种类及组成
对于同一辆汽车，其整车电路可以有多种表达形式，比如：布线图（又称电 气线路图）、电路原理图（规范后）、线束图等。
一、常见电路故障
汽车电路常见的故障有开路（断路）、短路、搭铁等。 1、开路（断路），如图2-5所示。
图2-5 开路（断路）故障
10
2、短路，如图2-6所示。
图2-6 短路故障
3、搭路，如图2-7所示。
图2-7 搭铁故障
11
4、跨接线，如图2-8所示。
图2-8 跨接线及其使用
二、常见的检测工具
汽车常见的检测工具有：跨接线、试灯、试电笔、万用表（指针式、 数字式）、示波器、点火正时枪、故障诊断仪等。
图2-11 指针式（普通）万用表
表2-2 500型万用表盘符号及其含义
15
（2）数字式万用表：数字式万用表如图2-12所示。
图2-12 数字万用表实物图
16
5、示波器，如图2-13所示：
轻松看懂汽车电路图—汽车电路基础
轻松看懂汽车电路图—汽车电路基础第二节汽车电路基础现代汽车为了满足人们对汽车舒适性、安全性、经济性的需求，不断地增加汽车上的电器设备。
随着汽车上电器设备不断地增加，汽车电路也变得越来越复杂，读懂汽车电路图的难度在不断地增加。
其实读懂汽车电路并不难，在读懂汽车电路之前，应先了解汽车电路的基本组成。
纵观汽车整车电路，不难发现汽车电路是由许多基本电路和电器设备组成的。
汽车电路按照控制电路中有无使用继电器可以分为直接控制电路和间接控制电路，按照控制用电器工作时是否使用电控单元可以分为电控电路和非电控电路，按照电路的作用可以分为电源电路、信号电路和执行器工作电路等。
在阅读汽车电路图的时候，可以按照上面的分法先把整个电路分为不同种类的电路，然后再逐类分析解读，把每类电路读懂了，也就读懂整车电路了。
一、直接控制电路和间接控制电路1．直接控制电路直接控制电路是指不使用继电器，用电器由控制器（如点火开关、灯光开关）直接控制的电路。
在这种电路中控制器和用电器串联，直接控制用电器的工作，如图所示。
这种直接控制电路是最简单、最基本、最常见的电路。
在学习直接控制电路时，关键是要遵循回路原则，即用电器正常工作时必须在蓄电池正极、过载保护装置（如熔断器）、控制器、用电器和蓄电池负极间构成闭合回路。
如图1-1所示，电路为蓄电池正极→仪表板熔断器F20 10A（过载保护装置）→倒车开关（控制器）→倒车灯（用电器）→G401接地一蓄电池负极。
在汽车上的控制开关中，点火开关是最重要的开关，用来控制汽车各条分支电路的通断。
点火开关的主要功能有：①置于LOCK挡时锁止转向盘轴；②置于ACC挡时，接通车上的附件电器设备（如收音机、电动车窗）电路；③置于ON挡时，接通点火电路、油泵电路等；④置于ST挡时，接通启动机电路，启动发动机。
点火开关在置于ST 挡时，只要一松手就能自动回到ON挡，不能进行自行定位，而在其它挡均可自行定位，这样可以防止启动机长时间工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三节 汽车电路图的类型
• ④插图的使用和绘制方法。 • 如图1一12所示，插图就是把分散绘制在图中不同位置的
同一项目不同部分的图形符号，集中绘制在一起并给出位 置信息。 • ⑥表格的使用和绘制方法。 • 在图上，把分散绘制在图中不同位置的同一项目不同部分 的图形符号，集中在一张表格中，绘制方法如图1一13所 示。
采用机械连接，如继电器、按钮开关、光电藕合器等都属 于这一类。 • 其表示方法有3种:集中表示法、半集中表示法和分开表示 法，不管采用何种表示方法，所给出的信息量都是相等的， 在同一张图纸上可以根据需要使用一种或同时使用几种表 示方法。
上一页 下一页 返回
第三节 汽车电路图的类型
• ①集中表示法。 • 集中表示法是把元器件各组成部分的图形符号绘制在一起
第三节 汽车电路图的类型
• 四、线束图
• 1.线束图的特点 • 如图1一15所示，整车电路线束图常用于汽车厂总装线和
修理厂的连接、检修与配线。线束图主要表明电线束与各 用电器的连接部位、接线端子的标记、线头、插接器(连 接器)的形状及位置等。 • 2.线束图的绘制 • 由于线束安装图主要是以线束的形式出现的，图面的线条 较少，各部件之间连接的表达就成为其主要的内容。
给出的规则，使用一般符号、基本符号来派生所需要的新 符号。 • 对于不常用的符号，应增加文字注释，以便于理解。对于 新研制的元器件，在尚无标准的图形符号之前，可采用其 简化的外形图来表示，以便于反映该元器件的工作原理。
上一页 下一页 返回
第三节 汽车电路图的类型
• (2)图形符号的布置。 • 在电气系统中，有大量的元器件的驱动部分和被驱动部分
的方法，如图1 -9所示。 • ②半集中表示法。 • 半集中表示法是把一个元器件某些组成部分(不是全部)的
图形符号在图上分开布置，它们之间的关系用机械连接线 表示的方法，如图1一10所示，机械连接线用虚线表示， 可以是直线，也可以拆弯、分支和交叉。 • ③分开表示法。 • 分开表示法把一个元器件的各组成部分的图形符号在图上 分开布置，它们之间各部分的关系用项目代号表示的方法， 如图1 -11所示。
• 二、布线图
• 1.布线图的特点 • 如图1 -7所示，布线图是指专门用来标记电气设备的安装
位置、外形、线路走向等的指示图。它按照全车电气设备 安装的实际方位绘制，部件与部件之间的连线按实际关系 绘出，并将线束中同路的导线尽量画在一起。
下一页 返回
第三节 汽车电路图的类型
• 2.布线图的绘制原则 • (1)布线图中的元器件、部件、组件和设备等项目，应尽
第2讲 汽车电路图的类型
• 主要内容： • 一、电器连接简图 • 二、布线图 • 三、电路原理图
第2讲 汽车电路图的类型
• 一、电器连接简图
• 电器连接简图是按全车各独立电气系统划分，图中既有电 气设备图形符号，又有电气设备外形特征图形，使整个电 路识读起来更为直观简便。
• 如图1 -6所示为日产(NISSAN)柴油货车充电和启动系统连 接简图。
上一页 下一页 返回
第三节 汽车电路图的类型
• (3)电路与导线的排列。 • 电路的安排要有清楚、一目了然的图示效果，各个电路的
排列必须优先采用从左到右、从上到下的原则，尽可能用 直线、无交叉点、不改变方向的标记方式。另外，作用方 向应与电路图边沿平行，如果出现许多平行线重叠成堆的 情况，那么可将其编组，通常是把三条线集中为一组，留 出距离，再表示下一组线，如图1一14所示表示多条平行 线的分组画法。 • (4)分界线与边框。 • 电路的各部分用点画线或边框线限制，以此表明仪器、部 件功能或结构上的属性。
上一页 下一页 返回
第三节 汽车电路图的类型
• (5)区段识别。 • 区段识别符号标注在电路图的下沿，有助于更方便地寻找
电路部件，以往区段识别标记也称为电路。 • (6)标注。 • 利用字母和数码可对设备、部件或电路图中的线路符号作
标注，标注位于线路符号的左边或下边，如果设备的定义 明确，标准内所规定的几种设备可不作标注。
• (7)电路原理图有整车电路原理图和局部电路原理图之分。
第三节 汽车电路图的类型
• 2.电路原理图的绘制方法 • (1)元器件的表示方法。 • 电路图的一个重要特征是元器件采用国家标准所规定的图
形符号来表示。 • 绘图时国家标准中规定的图形符号均可选用。 • 有些元器件没有国家标准对应的图形符号，可根据标准中
上一页 下一页 返回
第三节 汽车电路图的类型
• (4)各电器旁边通常标注有电器名称及代码(如控制器件、 继电器、过载保护器件、用电器、铰接点及搭铁点等)
• (5)电路原理图中所有开关及用电器均处于不工作的状态， 例如，点火开关是断开的，发动机不工作，车灯关闭等
• (6)导线一般标注有颜色和规格代码，有的车型还标注有 该导线所属电器系统的代码。根据以上标注，易于对照定 位图找到该电器或导线在车上的位置。
上一页 下一页 返回
第三节 汽车电路图的类型
• (1)汽车线束图由多个线束组成，有主线束，分线束。 • (2)汽车上的电器数量多而复杂，为使连线正确，各个连
量采用其简化外形(如圆形、方形、矩形)来表示，为了便 于识图，必要时也允许用图形符号表示。 • (2)在布线图中，接线端子应用端子代号表示。 • (3)导线可用连续线或中断线表示。连续线是用连续的实 线来表示端子之间实际存在的导线。中断线是用中断的实 线来表示端子之间实际存在的导线，并在中断处标明去向。
• 三、电路原理图
• 1.电路原理图的特点
上一页 下一页 返回
第三节汽车电路图的类型
• 如图1 -8所示，电路原理图可清楚地反映出电气系统各部 件的连接关系和电路原理，且具有以下的特点:
• (1)用电器符号表达各种电器部件。 • (2)在大多数图中，电源线在图上方，搭铁线在图下方，
电流方向自上而下。电路较少迁回曲拆，电路图中电器串、 并联关系十分清楚，电路图易于识读。 • (3)各电器不按安装位置布局，而是依据工作原理，在图 中合理布局，使各系统处于相对独立的位置，从而易于对 各用电设备进行单独的电路分析。
