板配筋详解
如何看懂配筋图.
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

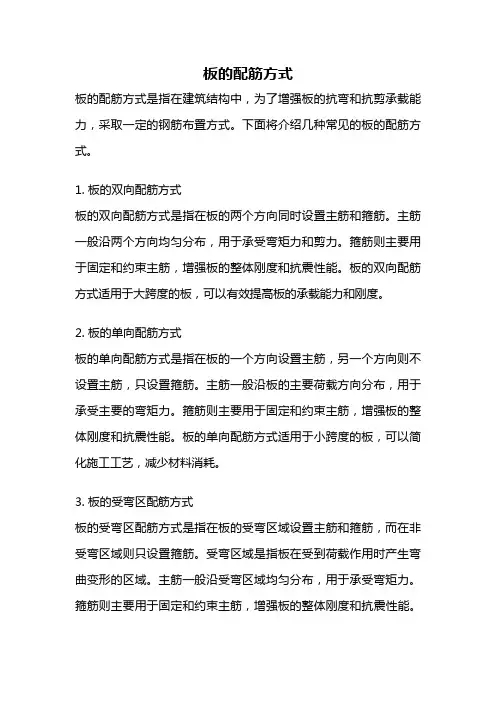

板的配筋方式
板的配筋方式板的配筋方式是指在建筑结构中，为了增强板的抗弯和抗剪承载能力，采取一定的钢筋布置方式。
下面将介绍几种常见的板的配筋方式。
1. 板的双向配筋方式板的双向配筋方式是指在板的两个方向同时设置主筋和箍筋。
主筋一般沿两个方向均匀分布，用于承受弯矩力和剪力。
箍筋则主要用于固定和约束主筋，增强板的整体刚度和抗震性能。
板的双向配筋方式适用于大跨度的板，可以有效提高板的承载能力和刚度。
2. 板的单向配筋方式板的单向配筋方式是指在板的一个方向设置主筋，另一个方向则不设置主筋，只设置箍筋。
主筋一般沿板的主要荷载方向分布，用于承受主要的弯矩力。
箍筋则主要用于固定和约束主筋，增强板的整体刚度和抗震性能。
板的单向配筋方式适用于小跨度的板，可以简化施工工艺，减少材料消耗。
3. 板的受弯区配筋方式板的受弯区配筋方式是指在板的受弯区域设置主筋和箍筋，而在非受弯区域则只设置箍筋。
受弯区域是指板在受到荷载作用时产生弯曲变形的区域。
主筋一般沿受弯区域均匀分布，用于承受弯矩力。
箍筋则主要用于固定和约束主筋，增强板的整体刚度和抗震性能。
板的受弯区配筋方式能够有效提高板的受弯承载能力和刚度。
4. 板的边缘配筋方式板的边缘配筋方式是指在板的边缘设置主筋和箍筋，而在板的中间区域则不设置主筋，只设置箍筋。
主筋一般沿板的边缘均匀分布，用于承受弯矩力和剪力。
箍筋则主要用于固定和约束主筋，增强板的整体刚度和抗震性能。
板的边缘配筋方式能够有效提高板的边缘承载能力和刚度。
以上是几种常见的板的配筋方式。
不同的配筋方式适用于不同的板的结构形式和受力情况。
在实际工程中，需要根据具体的设计要求和施工条件选择合适的配筋方式，以确保板的安全可靠性和经济性。
板配筋构造要求（5篇范例）
板配筋构造要求（5篇范例）第一篇：板配筋构造要求板板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负筋、分布筋几种。
一、受力筋主要用来承受拉力。
悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。
当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。
1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm时为12~16mm；采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mm。
2、板中受力钢筋的间距，一般不小于70mm，当板厚h≤150mm时间距不宜大于200mm，当h>150mm时不宜大于1.5h 或250mm。
板中受力钢筋一般距墙边或梁边50mm开始配置。
3、单向板和双向板可采用分离式配筋或弯起式配筋。
分离式配筋因施工方便，已成为工程中主要采用的配筋方式。
当多跨单向板、多跨双向板采用分离式配筋时，跨中下部钢筋宜全部伸人支座；支座负筋向跨内的延伸长度a应覆盖负弯矩图并满足钢筋锚固的要求。
4、简支板或连续板跨中下部纵向钢筋伸至支座的中心线且锚固长度不应小于5d(d为下部钢筋直径)。
当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。
对与边梁整浇的板，支座负弯矩钢筋的锚固长度应为La，见图2-21右侧支座负筋5、在双向板的纵横两个方向上均需配置受力钢筋。
承受弯矩较大方向的受力钢筋，布置在受力较小钢筋的外层。
二、分布钢筋它主要用来使作用在板面荷载能均匀地传递给受力钢筋；抵抗四温度变化和混凝土收缩在垂直于板跨方向所产生的拉应力；同时还与受力钢筋绑扎在一起组合成骨架，防止受力钢筋在混凝土浇捣时的位移。
建筑工程现浇板配筋图文详解
建筑工程现浇板配筋图文详解建筑工程现浇板配筋图文详解很多施工人员见到板图不认识，经常把一些板的钢筋概念搞糊涂，比如下面这个图1。
图1你能说出图1中哪些钢筋是底筋？哪些钢筋是面筋吗？你能说出图1中哪些钢筋是受力筋？哪些钢筋是跨板受力筋吗？或者，你能说出图1中哪些钢筋是负筋？哪些钢筋是爬爬筋吗？上面这些问题，其实都是同一种钢筋的多种叫法，很多同学就被这些叫法给搞糊涂了。
要彻底弄清板筋的识图问题，我们还要从板的受力角度进行剖析。
1.板为什么要这样配筋？1、板的受力分析下面我们以一个常见的三跨板来分析板的受力原理，当板承受一定的荷载时候，受力情况如图2所示。
图22、按照受力图给板配筋板因为是非抗震构件，水平荷载对其的影响很小，此处不考虑水平荷载对板的影响。
接下来我们就可以按照以上的受力图，给板配筋了，如图3所示。
图3从上图可以看出，板的上部配置负筋，主要承担支座处板的拉力，所以，负筋也叫面筋。
同时，板的下部配置底部受力筋，也叫底筋。
上述板的配筋在平面上表示如图4所示。
图43、为什么会出现跨板受力筋如果某一跨很小，相邻两个负筋离得很近，就合并成一根负筋，如图5所示。
图5平面布置变成如图6所示的配筋图。
图62.板其他钢筋分别起什么作用？1、分布筋起什么作用从以上分析我们已经明白了，板为了解决受力问题，必须配置底筋和负筋，在这里，所谓面筋，其实就是负筋或者跨板受力筋。
我们稍微想一下就知道，板的底筋可以自动形成网片，如图7所示。
图7而负筋除了两个方向相交处自动形成网片外，单向负筋处却不能形成网片，如图8所示。
图8在这种情况下，就需要分布筋过来帮忙形成网片了，如图9所示。
图9这下明白了，板的负筋，为什么一定要同时出现分布筋。
对预算员来说，负筋同时伴随着分布筋，就是常识。
这里需要注意的是，通常图纸上分布筋是不画出来的，因为是常识吗。
不需要画出来，再，你也看到了，只画底筋和负筋，再加上尺寸和钢筋直径标注，已经分非常了，分布筋就别在板的配筋图上捣乱了，一般都在图纸说明中给出分布筋的直径和间距。
单向双向板配筋全图课件
案例二：双向板在楼板设计中的应用面荷载并将其传
递给支撑结构。
设计要点
02
双向板的配筋设计需考虑两个方向的受力性能，公道布置钢筋
网，确保楼板在双向荷载作用下的承载能力和变形性能。
施工注意事项
03
在施工过程中，双向板的钢筋网布置需符合结构设计要求，确
单向板和双向板的选择取决于荷载作用方向和板的支撑条件。单向板主要用于承受一个方向上的荷载，而双向板则可同时承 受两个方向上的荷载。
在实际应用中，单向双向板的选择需综合考虑结构的安全性、经济性和施工便利性。对于荷载作用明确、跨度较小的结构， 可采用单向板设计；对于荷载作用复杂、跨度较大的结构，宜采用双向板设计。
单向双向板配筋全图课件
目录
• 单向板配筋全图概述 • 单向板配筋详细解读 • 双向板配筋全图概述 • 双向板配筋详细解读 • 单向与双向板配筋比较与选择 • 实际工程应用案例解析 • 总结与展望
01
单向板配筋全图概述
单向板的定义及工作原理
定义
单向板是指板面主要承受一个方 向荷载的板，其另一方向的荷载 较小，可忽略不计。
针对单向双向板在实际工程中的应用问题，未来研究 可关注于提高板的抗震性能、减少板的裂缝和变形等 方面的研究。通过不断完善设计理论和方法，为单向 双向板在更广泛领域的应用提供有力支持。
THANKS
感谢观看
应用场景与选择根据
应用场景
单向板常用于长条形建筑物，如桥梁、 走廊等；双向板则常用于方形或矩形建 筑物，如楼板、屋面板等。
VS
选择根据
在选择单向板还是双向板时，需要考虑建 筑物的形状、荷载散布、跨度、混凝土强 度等因素。一般来说，当建筑物形状接近 方形或荷载散布较均匀时，宜选择双向板 ；当建筑物形状呈长条形或荷载散布不均 匀时，可选择单向板。同时，还需根据具 体工程条件和设计要求进行综合判断。

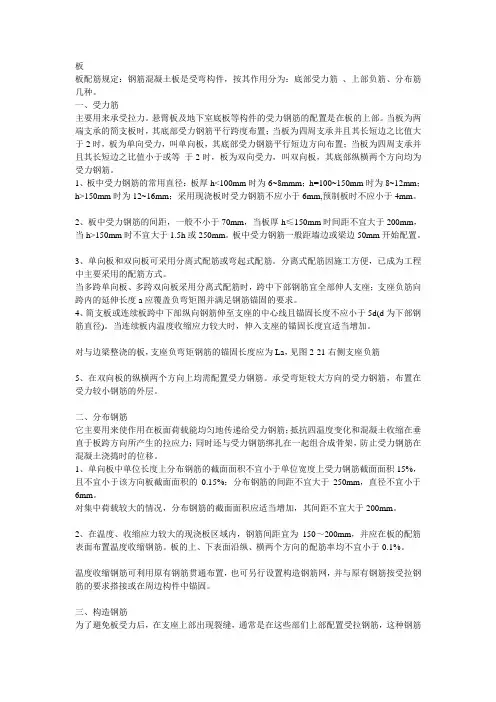

板配筋构造要求
板板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负筋、分布筋几种。
一、受力筋主要用来承受拉力。
悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。
当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。
1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm时为12~16mm；采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mm。
2、板中受力钢筋的间距，一般不小于70mm，当板厚h≤150mm时间距不宜大于200mm，当h>150mm时不宜大于1.5h或250mm。
板中受力钢筋一般距墙边或梁边50mm开始配置。
3、单向板和双向板可采用分离式配筋或弯起式配筋。
分离式配筋因施工方便，已成为工程中主要采用的配筋方式。
当多跨单向板、多跨双向板采用分离式配筋时，跨中下部钢筋宜全部伸人支座；支座负筋向跨内的延伸长度a应覆盖负弯矩图并满足钢筋锚固的要求。
4、简支板或连续板跨中下部纵向钢筋伸至支座的中心线且锚固长度不应小于5d(d为下部钢筋直径)。
当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。
对与边梁整浇的板，支座负弯矩钢筋的锚固长度应为La，见图2-21右侧支座负筋5、在双向板的纵横两个方向上均需配置受力钢筋。
承受弯矩较大方向的受力钢筋，布置在受力较小钢筋的外层。
二、分布钢筋它主要用来使作用在板面荷载能均匀地传递给受力钢筋；抵抗四温度变化和混凝土收缩在垂直于板跨方向所产生的拉应力；同时还与受力钢筋绑扎在一起组合成骨架，防止受力钢筋在混凝土浇捣时的位移。
1、单向板中单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积15%，且不宜小于该方向板截面面积的0.15%；分布钢筋的间距不宜大于250mm，直径不宜小于6mm。
板钢筋识图解析
关于板钢筋图解说明：
板的配筋，受力筋在板的长、宽两个方向都有，是双向；受力筋在板底、板面都有，是双层。
弯钩朝上、朝左为底板筋。
每段板的钢筋都必须标出来：
弯钩朝右、朝下为上部筋（顶部），图中标注为板支座负筋。
支座负筋外伸长长度不小于板短跨1/4。
这也可以是板的上部钢筋，而不是支座负筋：
注意：对于底板筋和顶部筋横向跟纵向那个放上边那个放下边：
解答：对于底板筋：短向钢筋在上，长向钢筋在下，通常是根据底部单位面积多的在下。
因为最底部收到拉力最大，所以长向钢筋单位面积多放在下边抵抗拉力。
单向、双向板配筋全图
要点二
楼板跨度
楼板的跨度是指楼板两对边之间的距离，根据跨度的不同 ，楼板的厚度也会有所不同。一般来说，单向板跨度在 2.5-3.0m之间，双向板跨度在3.0-4.0m之间。
钢筋的直径和间距要求
钢筋直径
根据楼板的跨度和荷载的不同，钢筋的直径 也有所不同。一般来说，单向板的主筋直径 在8-12mm之间，双向板的主筋直径在1016mm之间。
单向、双向板配筋全 图
目录
CONTENTS
• 单向板配筋图解 • 双向板配筋图解 • 配筋计算方法 • 钢筋混凝土楼板的构造要求 • 实际工程中的单向、双向板配筋示例
01 单向板配筋图解
板顶筋
总结词
板顶筋是单向板中位于板顶面的钢筋，主要承受板顶面的负弯矩。
详细描述
板顶筋通常采用直径较小的钢筋，如直径为8-12mm的钢筋，以节约成本。在 单向板中，板顶筋通常垂直于长跨方向布置，以承受负弯矩产生的拉力。
板底筋
总结词
板底筋是单向板中位于板底面的钢筋，主要承受板底面的正 弯矩。
详细描述
板底筋通常采用直径较大的钢筋，如直径为12-18mm的钢筋 ，以提高承载能力。在单向板中，板底筋通常垂直于短跨方 向布置，以承受正弯矩产生的压力。
悬挑板配筋
总结词
悬挑板是一种特殊类型的单向板，其配筋方式与普通单向板有所不同。
大跨度结构的单向、双向板配筋
总结词：特殊设计
详细描述：大跨度结构的楼板需要承受较大的荷载和变形，因此需要进行特殊设计。单向板和双向板 的配筋都需要根据具体情况进行计算和配置，以确保结构的安全性和稳定性。
感谢您的观看
THANKS
详细描述
极限状态设计法根据结构的两个极限状态： 承载能力极限状态和正常使用极限状态，分 别计算出板所需的钢筋面积。该方法考虑了 结构的可靠性和安全性，适用于各种类型的 板。
一般板配筋要求讲解
钢筋混凝土梁、板是房屋建筑中典型的受弯构件。
按板的受弯情况，可分为单向板与双向板；梁(板)按支承情况分，可分为简支梁(板)与多跨连续梁(板)。
1．单向板与双向板的受力特点两对边支承的板是单向板，一个方向受弯，而双向板为四边支承，双向受弯。
若板两边均布支承，当长边与短边之比小于或等于2时，应按双向板计算；当长边与短边之比大于2但小于3时，宜按双向板计算；当按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造筋；当长边与短边长度之比大于或等于3时，可按沿短边方向受力的单向板计算。
2．连续梁(板)的受力特点现浇肋形楼盖中的板、次梁和主梁，一般均为多跨连续梁(板)。
连续梁(板)的内力计算是主要内容，配筋计算与简支梁相同。
连续梁、板的受力特点是，跨中有正弯矩，支座有负弯矩。
因此，跨中按最大正弯矩计算正筋，支座按最大负弯矩计算负筋。
钢筋的截断位置按规范要求截断。
(二)钢筋混凝土板的配筋要求板的厚度与计算跨度有关，应满足强度和刚度的要求，同时考虑经济和施工上的方便。
屋面板一般不小于60mm，楼板一般不小于80mm。
板中通常配制两种钢筋：受力主筋和分布钢筋。
1．一般配筋要求(1)受力钢筋受力钢筋沿板的跨度方向设置，位于受拉区，承受由弯矩作用产生的拉力，其数量由计算确定，并满足构造要求。
如：单跨板跨中产生正弯矩，受力钢筋应布置在板的下部；悬臂板在支座处产生负弯矩，受力钢筋应布置在板的上部。
受力钢筋常采用HPB235钢筋，也可采用HRB335钢筋，直径常采用6mm、8mm、10m、12mm。
在同一块板中钢筋直径相差应不小于2mm，钢筋直径种类不宜多于2～3种，以免引起施工时互相混淆。
当采用绑扎钢筋作配筋时，受力钢筋的间距一般不小于70mm，当板厚h≤150mm时，不宜大于200mm；当板厚h＞150mm时，不宜大于1.5h，且不宜大于250mm。
(2)分布钢筋分布钢筋是与受力钢筋垂直均匀布置的构造钢筋，位于受力钢筋内侧及受力钢筋的所有转折处，并与受力钢筋用细钢丝绑扎或焊接在一起，形成钢筋骨架。
第一课 板配筋详解及施工图的绘制
板配筋详解及施工图的绘制主讲人：张工一、看图学结构1、板钢筋，板内预埋管线232、双层双向板配筋43、混凝土块是什么？4、分离式板配筋55、分离式板筋之上部钢筋66、分离式板筋之下部钢筋7汇总：1、从图纸上看板：混凝土与钢筋（1）混凝土的构成：板厚，混凝土强度等级（2）钢筋的构成：上部钢筋与下部钢筋，钢筋的放置与搭接位置2、从工地现场看板：保护层厚度、设备管线的位置，开洞大小及加固，骨料、养护；钢筋的下料长度，间距，排放均匀，马凳，锚固长度，弯钩等。
8二、板的作用：1、承受竖向荷载2、连接竖向构件3、传递水平力4、作为支撑条件三、板的设计表达：1、表达板厚2、表达混凝土强度等级3、表达配筋直径与间距4、表达钢筋的截断长度与截断位置5、荷重情况9板配筋识图：10111、看说明2、看不同处12131415四、板的相关要求及计算1、板设计的三要素1.1、板厚《混规》的规定16171.1.1、常用板厚取值建议（1）普通楼盖：100mm（2）屋盖或重要楼盖：120mm或根据计算确定问：楼板大开洞处的楼板厚度如何取值？如何计算？计算下列板厚...18191.2、材料1.2.1、混凝土不宜小于C20，不宜高于C40。
（1）普通楼盖：常用C30（2）作为上部结构嵌固端的地下室顶板：不宜低于C30 （3）混凝土的作用：抗压、抗剪问：楼板剪应力较大时，混凝土的强度等级如何取值？201.2.2、钢筋1、钢筋类别：（1）普通楼盖：冷轧带肋钢筋、热轧钢筋（2）嵌固端及楼梯：热轧钢筋2、强度等级：优先采用高强度钢筋，发达地区通常采用HRB400级热轧钢筋，其他地区通常采用HRB335 级热轧钢筋、HPB300级热轧钢筋、CRB550级冷轧带肋钢筋。
3、钢筋直径：（1）板内受力钢筋的最小直径为6mm（2）普通楼板热轧钢筋常用直径为8mm、10mm；冷轧带肋钢筋常用直径为7、9mm （3）地下室顶板常用直径为10mm，12mm21221.3、板筋配置↑参考231.3.1、受力钢筋间距（1）最大间距：200mm（2）最小间距：50mm（3）常用间距：100mm、125mm、150mm、180mm、200mm24251.3.2、板配筋率2627282930311.3.3、伸出长度32计算伸出长度...333435362、板计算（指导小课）2.1、板的边界条件一般来说，板的支座为相邻的板块，当梁或墙，足够大的时候也能作为板的支座。
板配筋图讲解很全 (2)
板配筋图讲解很全1. 导言板配筋图是在建筑结构设计中常用的一种图表，它用于展示建筑的配筋布置情况。
通过板配筋图，可以清晰地了解混凝土板的钢筋布置、尺寸和间距等关键信息。
本文将详细介绍板配筋图的要素和基本原理，以及如何阅读并理解板配筋图。
2. 板配筋图的要素板配筋图包含了以下要素：2.1 板的尺寸板的尺寸是指混凝土板的长、宽和厚度。
在板配筋图上用标注的线段表示。
2.2 钢筋的直径和等级钢筋的直径和等级取决于板的设计要求和荷载承载能力。
常见的钢筋直径有12mm、16mm等，等级有Ⅲ级、Ⅳ级等。
在板配筋图上用标注的文字表示。
2.3 钢筋的布置钢筋的布置是指钢筋在板上的位置和间距。
一般来说，采用正交分布和等间距分布。
在板配筋图上用标注的线段和箭头表示。
2.4 钢筋的数量钢筋的数量是指每根钢筋在板上的数量和总数。
在板配筋图上用标注的文字表示。
3. 板配筋图的基本原理板配筋图的基本原理是根据建筑结构设计要求，通过计算和优化，确定板上钢筋的位置、尺寸和间距，以保证混凝土板的承载能力和安全性。
具体步骤如下：1.根据建筑结构的荷载计算，确定混凝土板的设计强度等级。
2.根据设计荷载和板的尺寸，计算板的截面尺寸、钢筋配筋率等参数。
3.根据板的截面尺寸和计算结果，确定板上钢筋的布置、直径和间距。
4.绘制板配筋图，标注板的尺寸、钢筋的直径和等级、布置方式和数量等信息。
5.根据板配筋图进行施工，确保钢筋的布置符合设计要求。
4. 阅读和理解板配筋图的方法阅读和理解板配筋图需要掌握以下方法：4.1 了解图表的要素在阅读板配筋图之前，先了解图表的要素，包括板的尺寸、钢筋的直径和等级、布置方式和数量等。
这些信息通常在图表的标题、图例和标注中给出。
4.2 理解图表的符号和表示方法理解图表中使用的符号和表示方法是阅读板配筋图的关键。
通常，不同的线段、箭头、文字和图形代表不同的意义，如钢筋的位置、间距和数量等。
4.3 掌握图表的比例和尺寸了解图表的比例和尺寸可以帮助我们更准确地理解板的尺寸、钢筋的布置和间距等信息。
板配筋图解
板配筋图解目录一、板的计算原则二、现浇板设计三、板的配筋要求1、底部钢筋2、支座负筋3、分布筋四、绘制板配筋图1、制图要求2、PKPM板配筋计算数据的含义3、数据处理示例4、板配筋示例一、板的计算原则1、只有两对边支承的板应按单向板计算；2、四边支承的板应按下列规定计算(混规9.1.1) ：1)当长边与短边长度之比不大于2.0时，应按双向板计算；2)当长边与短边长度之比大于2.0，但小于3.0时，宜按双向板计算；3)当长边与短边长度之比不小于3.0时，宜按沿短边方向受力的单向板计算，并应沿长边方向布置构造钢筋。
二 现浇板设计1、现浇楼盖的混凝土强度等级不宜低于C25、不宜高于C40。
（采用强度等级400MPa及以上的钢筋时，混凝土强度等级不应低于C25。
）（混规4.1.2）板柱结构、板柱-剪力墙结构的混凝土强度等级，对于板不应低于C20，对于柱、墙承重构件是不宜低于C30注意：不应与不宜2、当楼板平面比较狭长、有较大的凹入和开洞而使楼板有较大削弱时，应在设计中考虑楼板削弱产生的不利影响。
楼面凹入或开洞尺寸不宜大于楼面宽度的一半；楼板开洞总面积不宜超过楼面面积的30%；在扣除凹入或开洞后，楼板在任一方向的最小净宽度不宜小于5m，且开洞后每一边的楼板净宽度不应小于2m。
（抗规3.4.3)板上的孔洞应预留，当孔洞尺寸不大于300时,将板内钢筋绕过洞边，不得切断；当孔洞尺寸大于300时，除图中注明外，均应设置补强钢筋。
我们公司统一规定楼面开大洞位置，薄弱部位板厚可增加，悬挑阳台板不得加厚3、板厚:双向板取大于等于1/40板短跨净距且不小于100，单向板取1/30板短跨左右。
在实际工程上，我们公司规定一般板厚取板跨1/35，荷载较大板（空中花园、露台、屋面）取1/33。
当考虑穿电线管时板厚≥100。
4、房屋的顶层、结构转换层、平面复杂或开洞过大的楼层、作为上部结构嵌固部位的地下室楼层应采用现浇楼盖结构。
一般楼层现浇楼板厚度不宜小于100mm，当板内预埋暗管时不宜小100mm；顶层楼板厚度不宜小于120mm，宜双层双向配筋；普通地下室顶板厚度不宜小于160mm；作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构，楼板厚度不宜小于180mm，混凝土强度等级不宜低于C30，应采用双层双向配筋，且每层每个方向的配筋率不宜小于0.25%。
板配筋图识读课件
双向板配筋图解析
总结词
双向板配筋图表示双向板在不同方向的受力情况，相对于单向板配筋图更为复杂。
详细描述
双向板配筋图包括板的尺寸、受力筋和分布筋的标注，以及交叉点处的附加钢筋标注。在识读双向板 配筋图时，需要关注受力筋的位置、直径和间距，以及分布筋和附加钢筋的布置方式和间距。此外， 还需注意交叉点处的钢筋连接方式。
04
板配筋图绘制实践
绘图前的准备工作
1 2
3
确定绘图比例
根据图纸大小和要求，选择合适的绘图比例，确保图纸清晰、 准确。
准备绘图工具
准备铅笔、橡皮、尺子、圆规等绘图工具，确保绘图过程中 工具齐全。
熟悉图纸要求
仔细阅读图纸，了解绘图要求和注意事项，确保绘图的正确 性和规范性。
绘制板的布置图
确定板的位置和尺寸
配筋图与实际施工不符的问题
总结词
配筋图是施工的指导文件，如果与实际施工 情况不符，会导致施工质量下降和安全隐患。
详细描述
在施工过程中，应严格按照配筋图进行钢筋 的布置和安装。如果遇到实际情况与配筋图 不符的情况，应及时与设计单位沟通并采取 相应的处理措施。例如，如果实际施工时发 现钢筋数量不足，应及时增加钢筋；如果发 现钢筋布置不合理，应及时调整钢筋的位置
的表达。
THANKS
根据建筑图纸和要求，确定板的位置和尺寸，并在图纸上标明。
绘制板的轮廓线
使用尺子和直线工具绘制板的轮廓线，确保线条清晰、准确。
标注板的编号和尺寸
在板图上标注板的编号和尺寸，以便后续的施工和验收。
绘制钢筋的布置图
确定钢筋的规格和数量
标注钢筋的规格和间距
根据设计要求和施工规范，确定钢筋 的规格和数量，并在图纸上标明。
板配筋详解
板配筋详解一、楼板构造1、单向板高跨比1/30；双向板1/40；悬挑板1/10；有柱帽无梁楼盖1/35；无柱帽无梁楼盖1/35；2、楼板计算主要包括强度计算和裂缝、挠度计算（受弯）；单向板，双向板；3、楼板厚度一般不小于100mm；顶板120mm；普通地下室顶板160mm；嵌固端板厚180mm；江苏省住宅质量通病控制标准要求：住宅的现浇板厚度除阳台、厨房、卫生间外不宜小于120mm；4、无梁楼盖一般仅用于地下车库等不考虑水平作用的结构；5、考虑支座嵌固的强弱，边界条件，与PKPM的错误6、大小跨度板及楼板变厚度时的处理方式；当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋7、楼板中加斜撑8、为了施工方便板上下钢筋间距宜相等，直径可不同；二、楼板钢筋1、上部受力钢筋2、下部受力钢筋3、构造钢筋详《砼规》9.1.6条；构造钢筋的作用4、分布钢筋详《砼规》9.1.7条；分布钢筋的作用：承受和分布板上局部荷载产生的内力，在浇筑混凝土时固定受力钢筋的位置，抵抗混凝土收缩和温度变化产生的沿分布钢筋方向的拉应力；5、阳角放射钢筋需注明长度和根数，注意以下错误6、角部加强筋及八边形构造做法三、板配筋的图面表达：1、双向板：楼板上下层；两向受力钢筋2、单向板：可不表达分布钢筋（长向板底钢筋）3、需要双层双向贯通布置钢筋的区域四、PKPM计算在PMCAD中五、楼板及其钢筋对抗震的作用。
刚性楼板的误区。
六、弹性板：从理论上弄清楚两种弹性板假定：弹性板6假定是采用壳单元真实地计算楼板的面内刚度和面外刚度，弹性板3假定是假定楼板平面内无限刚而平面外刚度是真实计算的。
从理论上说，弹性板6假定是最符合楼板的实际情况，可应用于任何工程。
但是实际上，采用弹性板6假定时，部分竖向楼面荷载将通过楼板的面外刚度直接传递给竖向构件，从而导致梁的弯距减小，相应的配筋也比刚性楼板假定减少。
而过去所有关于梁的工程经验都是与刚性楼板假定前提下配筋安全储备相对应的。
混凝土板配筋技巧及注意事项
混凝土板配筋技巧及注意事项一、前言混凝土板是现代建筑中非常常见的一种结构，它具有高强度、耐久性好、施工简便等优点，因此被广泛应用。
而混凝土板的配筋是混凝土板能够承受外部荷载的关键因素之一。
本文将介绍混凝土板配筋的技巧和注意事项。
二、混凝土板配筋技巧1. 确定混凝土板的荷载在进行混凝土板配筋之前，首先需要确定混凝土板的荷载，包括自重和外部荷载。
自重可以通过混凝土板的厚度和密度计算得出，而外部荷载则需要根据具体情况进行综合考虑，例如人流、车流、风压等因素。
2. 计算混凝土板中钢筋的数量和位置钢筋的数量和位置决定了混凝土板的强度和刚度，其计算需要根据混凝土板的荷载和尺寸进行综合考虑。
一般来说，钢筋的直径和间距越小，混凝土板的强度和刚度就越高。
3. 确定钢筋的截面积钢筋的截面积需要根据混凝土板的荷载和设计要求进行计算。
一般来说，混凝土板的钢筋截面积为混凝土截面积的1%~2%。
4. 采用合适的钢筋连接方式钢筋连接方式对混凝土板的强度和稳定性影响很大。
常用的钢筋连接方式有焊接、搭接和机械连接等。
在选择钢筋连接方式时，需要根据具体情况进行综合考虑，例如荷载大小、钢筋直径、板厚等因素。
5. 控制混凝土的收缩和温度变形混凝土的收缩和温度变形会对混凝土板的强度和稳定性造成影响，因此需要采取相应的措施进行控制。
常用的措施包括增加混凝土的含水量、采用合适的混凝土配方、采用合适的混凝土施工工艺等。
三、混凝土板配筋注意事项1. 确保钢筋的质量和规格钢筋的质量和规格对混凝土板的强度和稳定性影响很大，因此需要选择质量可靠、规格合适的钢筋。
在选用钢筋时，需要检查其质量证明和规格，以确保其符合相关标准和要求。
2. 确保钢筋的粘结性能钢筋的粘结性能对混凝土板的强度和稳定性影响很大，因此需要采用合适的粘结剂和加强措施，以确保钢筋和混凝土的良好粘结。
3. 确保混凝土的质量混凝土的质量对混凝土板的强度和稳定性影响很大，因此需要采用优质的混凝土原材料和合适的混凝土配方，以确保混凝土的质量稳定可靠。
板的配筋方式
板的配筋方式在建筑结构中，板是一种常用的荷载承载构件，其承载能力和刚度主要通过配筋来增强。
配筋方式的选择对板的抗弯能力、刚度和变形性能具有重要影响。
下面将介绍几种常见的板的配筋方式。
1.板的受拉钢筋配筋方式：板的受拉钢筋配筋的目的是增加板的抗弯能力和抗裂能力。
常见的受拉钢筋配筋方式有两个主要类型：主筋和分筋。
主筋：主筋是沿板的受拉边缘布置的钢筋。
主筋的直径和数量的选择取决于板的跨度和受拉力的大小。
主筋一般具有较大的直径，以保证足够的抗弯能力。
主筋的间距一般为板厚的30倍，通过研究确定具体的间距。
分筋：分筋是布置在主筋之间的额外钢筋，用于增加板的抗裂能力。
分筋一般具有较小的直径，其间距通常为主筋的两倍。
在板的边缘和角部特别需要增加分筋以防止裂缝的产生。
2.板的受压钢筋配筋方式：板的受压钢筋配筋的目的是增加板的抗压能力和抗剪切能力。
常见的受压钢筋配筋方式有两种主要类型：简化的间距钢筋和网格状钢筋。
简化的间距钢筋：简化的间距钢筋是布置在板的受压区域的梁侧，以增加板的抗压能力。
这些钢筋一般具有较大的直径，并且按照一定的间距布置。
间距钢筋的布置取决于板的尺寸和内力的大小。
网格状钢筋：网格状钢筋是另一种常见的受压钢筋配筋方式。
这种方式在板的受压区域中使用网格状的钢筋布置。
网格状钢筋的数量和尺寸取决于板的跨度和内力的大小。
3.板的抗剪钢筋配筋方式：板的抗剪钢筋配筋的目的是增加板的抗剪切能力。
常见的抗剪钢筋配筋方式有两种主要类型：分层布置和细密布置。
分层布置：分层布置是在板的厚度方向将抗剪钢筋分成几层进行布置。
每层的钢筋数量和尺寸取决于板的尺寸和内力的大小。
分层布置可以提高板的抗剪切能力和刚度。
细密布置：细密布置是在板的厚度方向上将大量的细小短钢筋均匀地布置。
这种布置方式可以增加板的抗剪切能力和刚度，并且可以有效地避免裂缝的产生。
总结：板的配筋方式主要包括受拉钢筋配筋、受压钢筋配筋和抗剪钢筋配筋。
根据板的受力特点和性能要求，可以选择适当的配筋方式来增强板的承载能力、刚度和变形性能。
板的配筋原理和布筋形式
板的配筋原理和布筋形式我们在带领学生做工程的过程中，发现很多同学看不懂板的配筋图，究其深层原因，是因为大家不懂板的配筋原理。
如果大家明白了配筋原理，再看板的配筋图就容易得多。
为了帮助大家认识板的配筋，我们今天讲两个话题。
1、板的配筋原理；2、板的布筋形式。
1、板的配筋原理我们来想象一下，一块连续的板，受力后会怎样，如图1所示。
图1从图1可以看出，板下部中间受到拉力，板上部，支座受到拉力，，如图2所示。
图2我们从图1中还可以看出，两个边跨比较大，受到的拉力就大，中间跨小，受到的拉力就小。
如图3所示。
图3我们给受拉力的地方配上钢筋，如图4所示。
图4我们把受力图和配筋图放一起，如图5所示。
图5大家看一下图5，是不是和板的剖面图差不多。
这种配筋，从平面角度看是这样的，如图6所示。
图6板的另一个方向配筋原理相同，两个方向合并起来就是这样的，如图7所示。
图7如果有一跨太小，负筋就连成一根，如图8所示。
图8加上另一个方向的配筋，就变成这样，如图9所示。
图9明白了配筋原理，那板的钢筋怎么布置呢，下面我们讲一下板的布筋形式。
2、板的布筋形式我们分别讲底筋、负筋、温度筋、通长筋四种钢筋的布置形式。
（1）板底筋如何布置板的底筋这样布置，如图10所示。
图10（2）板负筋如何布置板的负筋怎么布置呢？是这样的，如图11所示。
图11从图11可以看出，板的负筋是散的，怎么固定呢？这里就要用到负筋的分布筋了，如图12所示。
图12负筋和分布筋要绑在一起，如图13所示。
这里要注意，负筋的分布筋图纸是不会画出来的，但实际是有的，到时候不要忘记。
图13我知道，负筋和分布筋在板的上部，那负筋和分布筋靠什么支撑呢？答案是马凳，马凳有三种形式，如图14所示。
图14注意，马凳图纸也不会画，但是，它属于施工措施费用，实际会发生，我们在计算时候要计算上。
这是马凳支撑板负筋和分布筋的示意图，如图15所示。
图15（3）板温度筋如何布置温度筋是怎么回事？我们从图15可以看出，板的上部有一块无负筋区域，这一块板在热胀冷缩的时候就会产生裂缝，这时候需要温度筋来补充。
