发动机冷却系统结构和部件

合集下载

汽车发动机冷却系统检测

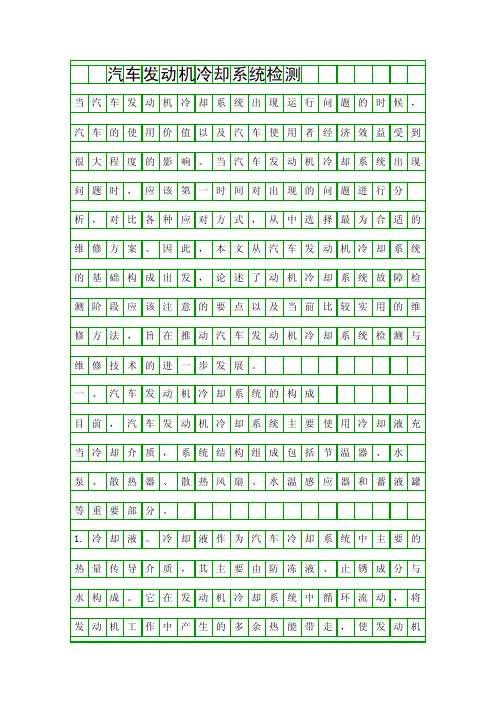

20 × 20
查项目主要有：检查泵体及轴颈磨损情况，检查传动机构是否存在损伤与运转迟滞问题；检查水泵叶片的完整性，以及叶轮轴孔磨损是否影响叶轮转动；检查水封和胶木垫状态，当存在密封不牢的问题，应对元件进行更换；对于磨损较为严重，偏摆度测量值大于 0.1mm 的轴，应全面换新。水封如磨损起槽，可用砂布打平，如磨损过多则应更换；水封座如有毛糙刮痕，可用平面铰刀或在车床上进行修整。在泵体上具有下列损伤时允许焊修：长度在 30mm 以下，没有伸展至轴承孔的裂纹；与汽缸盖结合的凸缘有破损部分；油封座孔损伤。泵轴的弯曲度不超过 0.03mm ，否则应更换或进行冷压校正。叶轮叶片破损应更换。水泵的装合和安装顺序与拆卸和分解顺序正好相反。水泵安装完毕后，结好冷却系各软水管，加入冷却水，起动发动机，检查水泵的工作情况及冷却系统是否有泄漏现象，必要时进行正确地调整。
20 × 20
2. 散热器的修理。如上所述，散热器泄漏是该结构的主要故障形式，而修理此类故障的主要方法为焊修法和堵漏法。焊修法主要适用于渗漏问题较为严重的散热器故障，多为碰撞、穿击等损害面积较大的情况。而当散热器的裂纹较小（通常低于 0.3mm ）的情况下，使用堵漏法进行修理则更为经济。堵漏法修理过程如下：加入碱性添加剂完成散热器内部清理，在运行温度 80℃ 条件下运转 5 分钟，而后排出碱水，使用清水进行二次清理。清洁完毕后，拆除节温器，将堵漏剂以 1∶20 的比例加入水中，起动发动机，水温升到 80~85℃ 持续运转 1.0min ，为了使堵漏剂尽可能发挥效用，应使其在冷却循环系统中停留一定时间。修复完成后，应对散热器进行必要的渗漏试验，确认不再出现渗漏问题后，车辆才能启动行驶。 3. 循环水泵的检修。在进行水泵检修时，应首先将水泵从发动机上合理的拆除取下，将其内部存有的冷却液排除妥善存放，并按照从上到下，从外到内的顺序进行拆解。水泵零件的检

发动机冷却系的组成和工作原理

发动机冷却系的组成和工作原理发动机冷却系统是汽车中不可或缺的一部分，它主要负责控制发动机的温度，以确保其正常运行。

发动机工作时，会产生大量的热量，如果不及时散热，就会导致发动机过热，甚至导致故障。

因此，发动机冷却系统就显得格外重要。

发动机冷却系统主要由以下组成部分构成：散热器、冷却水箱、水泵、风扇、热交换器、冷却液等。

下面详细介绍一下这些部件的工作原理。

1. 散热器散热器是发动机冷却系统的核心部件，它的主要功能是将热量从冷却液中散出去。

在散热器内部，有许多细小的管道，这些管道里面流动着冷却液。

同时，散热器中还有空气通道，空气从散热器的前面经过，将冷却液中的热量带走。

2. 冷却水箱冷却水箱就是存储冷却液的容器。

它一般位于发动机前部，并通过一根软管与散热器相连。

在温度升高时，冷却液会从水箱经过散热器，再返回水箱。

冷却液的循环过程不断地进行，以保持发动机的适宜温度。

3. 水泵水泵是将冷却液从水箱送到散热器的设备。

它通常由一个电机和一个旋转叶轮组成。

当水泵开始工作时，叶轮会将液体从水箱中抽出，并将其推送到散热器中。

4. 风扇风扇的主要作用是增加空气流动，从而提高冷却效果。

在散热器后面，一般会安装一个电动风扇，当水泵无法提供足够的气流时，电动风扇就会启动，协助排出散热器内的热量。

热交换器通常被安装在发动机上，其主要作用是将发动机内部的热量导出，并将其传递给冷却液。

在热交换器内部，有许多细小的管道，这些管道里面流动着冷却液和发动机内部的热水。

热水与冷却液进行热量交换，从而使发动机保持在正常的温度范围内。

冷却液是发动机冷却系统中的重要组成部分，它通常由水和防冻剂混合而成。

一般来说，冷却液的比例为50:50，即50%的蒸馏水和50%的防冻剂。

防冻剂的主要作用是防止冷却液在寒冷的环境中冻结。

同时，冷却液还能防止发动机内部的腐蚀和泄漏。

总之，发动机冷却系统是汽车中的重要部分，对于发动机的正常运行起着至关重要的作用。

(完整版)汽车冷却系统讲解ppt

散热器一般安装在汽车前部，以便利用空气流动来帮助散热。在散热器上通常有一个或多个小风扇，用于增强空气流动，提高散热效果。
水泵
水泵是汽车冷却系统中的另一个重要部件，它的主要作用是循环冷却液。水泵通常安装在发动机附近，由发动机曲轴通过皮带驱动。
水泵的主要组成部分包括叶轮、泵壳和密封件。叶轮的作用是吸入和排出冷却液，泵壳则将叶轮封闭起来，以形成冷却液的循环路径，而密封件则保证水泵的密封性。
风扇
风扇是汽车冷却系统中的辅助散热部件，主要用于增强散热器的散热效果。风扇一般安装在散热器的后面，通过风扇皮带或电子风扇驱动。
风扇的叶片通常由塑料或铝制成，其形状和尺寸根据散热器的设计和车辆的具体需求而定。风扇的作用是将空气吹向散热器，以帮助散发冷却液中的热量。
冷却液
冷却液是汽车冷却系统中的工作介质，它负责将发动机产生的热量传递到散热器，然后散发到空气中。冷却液通常由水和防冻剂组成，具有较低的凝固点和沸点。
ቤተ መጻሕፍቲ ባይዱ
节温器故障或水泵故障
总结词
节温器故障或水泵故障可能导致冷却系统无法正常工作，影响发动机散热效果。
详细描述
节温器故障或水泵故障可能是由于节温器卡滞、水泵轴承磨损、水泵密封圈损坏等原因造成的。修复时需要检查节温器和水泵是否正常工作，并采取相应措施进行修复或更换。
THANKS
感谢观看
冷却液通过与发动机的接触，吸收发动机产生的热量，并通过流动将热量传递给散热器，最终散发到空气中。
冷却系统的控制逻辑
温度传感器
汽车冷却系统通常配备温度传感器，用于监测发动机水温。
节温器
节温器根据水温变化调节冷却液的循环路径，实现发动机的恒温控制。
散热风扇

发动机冷却系构造与工作原理

发动机冷却系构造与工作原理冷却系统的主要构造包括水泵、散热器、冷却风扇以及冷却液管路等组成。

下面将详细介绍发动机冷却系统的构造和工作原理。

一、水泵水泵是冷却系统中的核心部件，其主要功能是将冷却液从散热器中引入发动机内部，然后将热量带走。

水泵通常由泵体、叶轮和轴承等组成。

当发动机工作时，发动机转动带动泵体和叶轮旋转，进而产生强制的液体流动，将冷却液引入发动机内部。

二、散热器散热器是冷却系统中的另一个重要部件，其主要功能是将流向发动机的热量散发到空气中。

散热器由许多薄片组成，中间穿插着一些密集排列的管道。

冷却液通过管道流入散热器，将热量传递给散热器上的薄片，然后通过与进气进行交换散热。

三、冷却风扇冷却风扇通常由驱动电机、风扇叶片和支架等组成，其主要功能是加速散热器的散热效果。

冷却风扇通常在发动机启动或工作时自动启动，并通过风扇叶片的旋转产生气流，加速冷却液在散热器中的散热速度。

四、冷却液管路冷却液管路是将冷却液从水泵引入发动机内部，并将散热完后的冷却液再次引入散热器的管道系统。

冷却液管路通常由橡胶软管和金属管道组成，其能够连接发动机上的不同部件，形成一个完整的回路。

冷却液流经发动机的各个部位，吸收发动机内部产生的热量，然后将热量带走。

1.启动发动机时，水泵开始工作，将冷却液从散热器中抽进发动机内。

2.冷却液通过发动机内部的散热器通道，吸收发动机产生的热量。

3.冷却液经过散热器散热后，重新返回到发动机内部。

4.冷却液在循环流动的过程中不断吸收和带走发动机产生的热量，保持发动机的正常工作温度。

5.当发动机工作负荷较重或环境温度较高时，冷却液的散热效果可能不足，这时冷却风扇会自动启动，增加散热速度。

需要注意的是，冷却液的选择和维护也是冷却系统中的重要环节。

常用的冷却液主要是水和防冻剂的混合物，不同的环境和季节需要选择不同的比例。

此外，定期检查和更换冷却液，以及保持散热器的清洁和通畅也是确保冷却系统正常工作的重要因素。

发动机冷却系统

发动机冷却系统冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。

发动机的冷却系有风冷和水冷之分。

以空气为冷却介质的冷却系成为风冷系；以冷却液为冷却介质的称水冷系。

1、冷却系统的循环汽车发动机的冷却系为强制循环水冷系，即利用水泵提高冷却液的压力，强制冷却液在发动机中循环流动。

冷却系主要由水泵、散热器、冷却风扇、补偿水箱、节温器、发动机机体和气缸盖中的水套以及附属装置等组成。

在冷却系统中，其实有两个散热循环：一个是冷却发动机的主循环，另一个是车内取暖循环。

这两个循环都以发动机为中心，使用是同一冷却液。

一、冷却发动机的主循环：主循环中包括了两种工作循环，即“冷车循环”和“正常循环”。

冷车着车后，发动机在渐渐升温，冷却液的温度还无法打开系统中的节温器，此时的冷却液只是经过水泵在发动机内进行“冷车循环”，目的是使发动机尽快地达到正常工作温度。

随着发动机的温度，冷却液温度升到了节温器的开启温度(通常这温度在80摄氏度后)，冷却循环开始了“正常循环”。

这时候的冷却液从发动机出来，经过车前端的散热器，散热后，再经水泵进入发动机。

二、车内取暖的循环：这是一个取暖循环，但对于发动机来说，它同样是一个发动机的冷却循环。

冷却液经过车内的采暖装置，将冷却液的热量送入车内，然后回到发动机。

有一点不同的是：取暖循环不受节温器的控制，只要打开暖气，这循环就开始进行，不管冷却液是冷的、还是热的。

2、冷却系统部件分析在整个冷却系统中，冷却介质是冷却液，主要零部件有节温器、水泵、水泵皮带、散热器、散热风扇、水温感应器、蓄液罐、采暖装置(类似散热器)。

1)冷却液：冷却液又称防冻液，是由防冻添加剂及防止金属产生锈蚀的添加剂和水组成的液体。

它需要具有防冻性，防蚀性，热传导性和不变质的性能。

现在经常使用乙二醇为主要成分，加有防腐蚀添加及水的防冻液。

2)节温器：从介绍冷却循环时，可以看出节温器是决定走“冷车循环”，还是“正常循环”的。

写出汽车发动机冷却系统的组成

写出汽车发动机冷却系统的组成
汽车发动机冷却系统主要由以下几部分组成：
1、散热器：散热器是冷却系统的主要部件，它的作用是接收发动机传来的热量，并将其散发到空气中。

散热器通常由一系列铝制或铜制散热片和散热器芯组成，通过流动的冷却液在散热器芯内流动并将热量释放到空气中。

2、风扇：风扇是冷却系统的另一个重要部件，它的作用是在车辆行驶时，将空气吹向散热器，帮助散发发动机产生的热量。

风扇通常由一个电动马达或手动机构驱动，当需要时会将空气强制吹向散热器。

3、冷却液：冷却液是冷却系统中的流体介质，它通过循环流动将发动机产生的热量带到散热器，然后释放到空气中。

冷却液通常由水和防冻剂组成，以防止在寒冷的气候条件下冻结。

4、发动机缸体：发动机缸体是发动机的一部分，它包含有多个发动机缸，每个缸都有独立的冷却系统以确保正常运行。

每个缸的冷却系统通常包括一个缸盖、一个或多个气缸壁、一个或多个油底壳等部件。

5、油底壳：油底壳是发动机的一个部件，它通常位于发动机的底部，用于收集和储存从发动机中产生的热量和摩擦产生的废油。

6、电动马达：在某些情况下，车辆的冷却系统可能包括一个电动马达，用于驱动风扇，帮助将空气吹向散热器。

7、控制模块：控制模块是冷却系统的一个组件，它通常用于监控和控制冷却系统的各个部件，以确保发动机正常运行并防止过热。

常见冷却系统的结构

常见的冷却系统结构主要包括以下部分：
1. 水泵：将冷却液从发动机中泵出，使其在冷却系统中循环。

2. 散热器：散热器是冷却系统中的主要部件，负责将冷却液中的热量散发到空气中。

3. 节温器：节温器的作用是控制冷却液的循环路径。

在冷车时，节温器可以让冷却液只在发动机内部循环，使发动机快速升温。

当发动机达到一定温度时，节温器打开，让冷却液流经散热器进行散热。

4. 风扇和风扇皮带：风扇通常安装在散热器后面，用于将空气吹过散热器，帮助散热。

风扇皮带通常由曲轴带动，用来驱动水泵和风扇。

5. 温度传感器：温度传感器通常安装在发动机出水口或冷却液储液罐中，用于监测发动机的冷却液温度。

6. 散热风扇：当发动机温度过高时，散热风扇会启动，以增加散热器的散热效果。

7. 蓄液罐：蓄液罐通常位于冷却系统的最低点，用于储存冷却液。

8. 水管：水管用来连接各个部件，使冷却液能够在系统中循环流动。

9. 电子控制元件：有些现代冷却系统还包含电子控制元件，如电子扇、电子水泵、电子节温器等，这些元件可以通过传感器和控制器来自动调节冷却系统的运行。

以上就是常见的冷却系统结构。

冷却系统的设计要考虑到发动机的性能、散热性能、维护成本和重量等因素。

汽车冷却系统主要部件的结构与原理

汽车冷却系统是汽车发动机正常运转的重要保障，它主要由水泵、散热器、水箱、风扇和恒温器等部件组成。

下面，我将按照深度和广度的要求，从浅到深地解释这些主要部件的结构与原理。

1. 水泵水泵是汽车冷却系统的核心部件之一，它通常由叶轮、水封和轴承组成。

水泵的工作原理是通过发动机曲轴驱动，通过转动叶轮来将冷却液吸入并压送至发动机水套和散热器，从而起到循环冷却的作用。

水泵如同汽车的心脏，对冷却系统起着至关重要的作用。

2. 散热器散热器是冷却系统中另一个重要的部件，它通常由水箱、芯子、散热片、进水管和出水管组成。

散热器的作用是将发动机产生的热量散发到空气中，使发动机能够保持在适宜的工作温度。

它与水泵共同构成了汽车冷却系统的核心，保证了发动机的正常运转。

3. 水箱水箱是冷却系统中贮存冷却液的地方，它通常由上下两个水箱组成，上水箱连接散热器，下水箱连接水泵。

在发动机工作时，冷却液通过水泵被压送至水箱，并在水箱中进行循环，起到保护发动机的作用。

4. 风扇风扇是冷却系统中辅助散热的部件，它通常由电机、风叶和风扇壳组成。

在汽车行驶过程中，风扇通过空气的流动来辅助冷却散热，保证发动机在高温环境下正常运转。

有些车辆的风扇是通过发动机的皮带驱动，有些则是通过电机控制。

5. 恒温器恒温器是冷却系统中的温度控制器，它通过调节冷却液的流量来保持发动机温度的稳定。

当发动机温度升高时，恒温器会向水泵提高冷却液的流速，从而加强冷却作用；反之，发动机温度降低时则相反。

总结回顾：汽车冷却系统的主要部件——水泵、散热器、水箱、风扇和恒温器是保证发动机正常运转的关键。

水泵作为系统的心脏，起到循环冷却的作用；而散热器则在发动机工作时将产生的热量散发出去。

水箱是冷却液的储存地，保证了冷却系统的稳定性；风扇在车辆行驶时，辅助空气流动来进行散热。

恒温器则是控制整个系统的温度稳定，使发动机能够在适宜的温度下工作。

个人观点：汽车冷却系统的主要部件结构与原理的深入理解对于保障发动机正常运转和延长汽车寿命至关重要。

发动机冷却系统的组成及工作原理

发动机冷却系统的组成及工作原理1.水泵：水泵是发动机冷却系统中的核心部件之一、它负责将冷却液从水箱中抽送到发动机内部，同时也起到循环冷却液的作用。

2.散热器：散热器是发动机冷却系统中的另一个重要组成部分。

它通常位于发动机前部，与环境空气接触，利用空气流动的原理实现冷却液的散热。

3.热交换器：热交换器也叫暖风器，它是发动机冷却系统中的附件之一、它通过与发动机冷却系统相连，将发动机产生的废热转化为室内暖气，提供给驾驶员和乘客。

4.热风扇：热风扇是发动机冷却系统的另一个重要组成部分。

当发动机温度过高时，热风扇会自动启动，通过通过黏性连接器、电磁离合器或电动电机驱动来帮助散热器散热。

5.扩压罐：扩压罐也是发动机冷却系统的一个重要组成部分。

它的主要功能是储存冷却液，在发动机冷却系统的工作过程中，冷却液的体积会发生变化，扩压罐能够起到稳定冷却液压力的作用。

当发动机运转时，喷油器喷射的燃油在燃烧过程中会产生大量的热量，同时也会产生高温废气。

如果不及时冷却，发动机将过热，导致零部件的磨损和损坏。

首先，冷却液由水泵从水箱中抽取，进入发动机冷却通道中。

冷却液流经发动机内的水套和缸体，吸收燃烧产生的热量。

然后，冷却液进入散热器，在散热器的管道中形成薄薄的膜层，与外界的空气进行热交换，将热量散发至空气中。

同时，热风扇根据温度传感器的信号自动启动，加强散热效果。

冷却液在散热器中散热后，经过水泵重新抽回发动机内部，形成循环，保持冷却液的流动。

在发动机冷却系统中还有一个重要的元件扩压罐，冷却液在工作过程中会膨胀和收缩，扩压罐能够起到缓冲压力的作用，保证系统的稳定。

另外，发动机冷却系统中的热交换器起到将发动机废热利用的功能，将废热传递给乘员室，提供供暖。

总结：发动机冷却系统是保证发动机正常运行的关键系统之一、通过水泵、散热器、热风扇、扩压罐等组成部件的协调工作，可以有效地控制发动机温度在一个恰当的范围内，防止发动机过热和损坏。

简述发动机冷却系统的组成

简述发动机冷却系统的组成发动机冷却系统是现代汽车中一个重要的系统，它的主要作用是保持发动机在适宜的温度范围内运转，防止发动机由于过热而损坏。

发动机冷却系统主要由以下几个部分组成：1. 水箱水箱是发动机冷却系统的主要部件之一，它是一个储存冷却液的容器。

水箱通常位于发动机前部，紧靠着散热器。

它的主要作用是储存冷却液，并通过管道和泵等部件将冷却液循环到发动机中，以达到冷却发动机的目的。

2. 散热器散热器是发动机冷却系统中最重要的部件之一，它是通过冷却液将发动机产生的热量散发出去。

散热器通常由一系列的排列在一起的管道和薄片组成。

冷却液在管道中流动时，会将发动机中产生的热量带走，然后通过薄片将热量散发出去。

散热器通常安装在水箱后部，与水箱紧密相连。

3. 水泵水泵是发动机冷却系统中的关键部件之一，它是将冷却液从水箱中抽出，并将其循环到发动机中的装置。

水泵通常由一个涡轮和几个叶片组成。

当涡轮旋转时，它会将冷却液抽出水箱，并将其推送到发动机中。

水泵通常安装在发动机正面，与发动机紧密相连。

4. 水管水管是发动机冷却系统中的管道部件，它将冷却液从水箱中输送到发动机中，并将冷却液从发动机中输送回水箱。

水管通常由一系列的金属管组成，这些管道通常被安装在发动机上，以便输送冷却液。

5. 热交换器热交换器是发动机冷却系统中的一个重要部件，它是将发动机中产生的热量传递到冷却系统中的装置。

热交换器通常由一系列的金属管和薄片组成。

热交换器通常安装在发动机中，与发动机紧密相连。

以上就是发动机冷却系统的组成部分，这些部件合作完成发动机冷却的任务。

在使用发动机冷却系统时，需要注意保持冷却液的充足，并及时更换冷却液，以保证发动机的正常运行。

冷却系统的结构及组成汇总

项目四冷却系统检修任务一冷却系统检修知识点冷却系统的结构及构成内容概要1.冷却系统的结构2.冷却系统的构成水冷却系是以水作为冷却介质，把发动机受热部件汲取的热量发散到大气中去。

当前汽车发动机上采纳的水冷系多半是强迫循环式水冷系，利用水泵强迫水在冷却系中进行循环流动。

它由散热器、水泵、电扇、冷却水套和温度调理装置等构成。

散热器内的冷却水加压后经过气缸体进水孔压送到气缸体水套随和缸盖水套内，冷却水在汲取了机体的大批热量后经气缸盖出水孔流回散热器。

因为有电扇的强力抽吸，空气流由前向后高速经过散热器。

所以，受热后的冷却水在流过散热器芯的过程中，热量不停地发散到大气中去，冷却后的水流到散热器的底部，又被水泵抽出，再次压送到发动机的水套中，这样不停循环，把热量不停地送到大气中去，使发动机不停地获得冷却。

往常，冷却水在冷却系内的循环流动路线有两条，一条为大循环，另一条为小循环。

所谓大循环是水温高时，水经过散热器而进行的循环流动；而小循环就是水温低时，水不经过散热器而进行的循环流动，从而使水温高升。

冷却系的大小循环，其实质就是利用节温器来控制经过散热器冷却水的流量。

节温器装在冷却水循环的通路中（一般装在气缸盖的出水口），依据发动机负荷大小和水温的高低自动改变水的循环流动路线，以达到调理冷却系的冷却强度。

当发动机在正常热状态下工作时，即水温高于 80℃，节温器阀门翻开了通往散热器的通道，同时封闭了通往水泵的旁通管，冷却水所有流经散热器，形成大循环；当冷却水温低于 70℃时，节温器阀门封闭了通往散热器的通道，同时翻开了通往水泵的旁通管，水套内的水只好由旁通孔流出经旁通管进入水泵，又被水泵压入发动机水套，此时冷却水其实不流经散热器，只在水套与水泵之间进行小循环，从而防备发动机过冷；当发动机的冷却水温在70～80℃范围内，通往散热器的通道和通往水泵的旁通管均处于半开闭状态，此时一部分水进行大循环，而另一部分水进行小循环。

汽车发动机冷却系统零部件知识

汽车发动机冷却系统零部件知识汽车发动机冷却系统零部件知识发动机冷却系统的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。

发动机的冷却系统有风冷和水冷之分。

以空气为冷却介质的冷却系称为风冷系；以冷却液为冷却介质的冷却系称为水冷系。

在整个冷却系统中，冷却介质是冷却液，主要零部件有节温器、水泵、水泵皮带、散热器、散热风扇、水温传感器、蓄液罐等。

1、冷却液（防冻液）防冻液的全称为防冻冷却液，从名字上就可以看出它有两项主要的功能：第一就是防冻，第二为冷却。

防冻液可以防止车辆在寒冷冬季停车时冷却液结冰而胀裂车辆的冷却系统，而在夏天则可以防止“开锅”注意事项：1、防冻液两年或4万公里更换一次，但建议车主朋友最好每年入冬前测量一下冰点，如果出现问题赶紧更换。

2、现在市场上有售的防冻液冰点有-15度，-25度，-30度，以及-40度，我们使用要超过冰点10度左右即可，以北京为例，一般最低气温在-20度，所以我们最好选用-30度冰点的防冻液。

3、在更换防冻液的时候，第一步也是最重要的就是要等车辆冷却，切勿在发动机处于高温的状态下更换防冻液。

一来会有烫伤的风险，二来在“热车”时放掉防冻液也会影响到车辆的降温。

使用注意：1、尽量使用同一品牌的防冻液。

不同品牌的防冻液所使用的金属缓蚀剂不相同，因此不同品牌的防冻液不能混用。

2、防冻液的有效期多为两年（个别产品会长一些），添加时应确认该产品在有效期之内；更换时应放净旧液，将冷却系统清洗干净后，再换上新液；3、避免兑水使用。

2、节温器节温器是控制冷却液流动路径的阀门。

是一种自动调温装置，通常含有感温组件，借着膨胀或冷缩来开启、关掉空气、气体或液体的流动。

节温器（thermostat）是根据冷却水温度的高低自动调节进入散热器的水量，改变水的循环范围，以调节冷却系的散热能力，保证发动机在合适的温度范围内工作。

节温器必须保持良好的技术状态，否则会严重影响发动机的正常工作。

发动机冷却系统的作用及组成

发动机冷却系统的作用及组成
发动机冷却系统的主要作用是确保发动机在运行时保持适当的工作
温度范围。

它通过提取和散发发动机产生的热量，防止发动机过热，并维持发动机各部件的正常运行。

以下是发动机冷却系统的主要组成部分：
1. 水箱（冷却液箱）：存储冷却液（通常是水和防冻液的混合物）。

2. 水泵：将冷却液从水箱抽取并推送到发动机内部，使其循环。

3. 散热器：通过通风机、气流或者外部水源实现降低冷却液温度的设备，用于散发发动机产生的热量。

4. 热交换器：有时用于增加散热面积，在冷却系统与其他系统（如空调系统）之间传递热量。

5. 冷却液管路：连接水泵、散热器和发动机各部件的管道系统。

6. 热传感器和控制器：用于监测发动机温度和控制冷却系统的运行，确保发动机在适当的温度范围内工作。

除了以上部分，一些现代发动机冷却系统还可能包括阀门、冷却液储罐、冷却液滤清器、传感器和仪表等其他附件和设备，以提供更精确的温度控制和系统监测。

总之，发动机冷却系统的主要作用是控制发动机的温度，防止发动机过热，提高发动机效率和寿命。

它是汽车、飞机和其他使用发动机的机械设备中的重要组成部分。

汽车发动机冷却系统ppt课件共36页

的水被抛水圈从检视孔甩出，可避免破坏轴承润滑。 (7)水封装在叶轮的左面，水封通常由密封垫圈、水封皮碗
和弹簧等组成。
9
10
水泵
11
风扇 1.作用：提高流经散热器的空气流速和流量，以增强散热器的散热能力并冷却发动机附件。 2.安装位置：风扇多为轴流式，装在发动机壳与散热器之间，与水泵同轴驱动。 3.风扇扇风量的相关因素：风扇的扇风量主要与风扇的直径、转速、叶片形状、叶片安装角及叶片数目有关。 4.风扇叶片材料有钢板、塑料和铝合金。叶片数：4～6片。叶片与叶轮旋转平面之间有一偏扭角。
16
17
硅油风扇离合器
18
硅油风扇离合器
19
硅油风扇离合器
20
电动风扇原理电动机的开关由散热器的水温开关控制，并且有高低速两个挡位，低速挡在沸点内使用，高速挡在沸点外使用，需要冷却时自动起作用。
21
水温开关和电动风扇
22
第二节发动机水冷系的维修
23
一、水泵的检修
1．水泵总成的检查水泵总成的检查程序是：先进行总成的外部检查，如发现不合格，即应拆检修理或更换水泵总成(有的轿车，如奥迪，不供应水泵零件)。外部检查合格者，应在试验台上按原厂规定进行规定转速下的压力和流量试验，合格的水泵可继续使用，不合格的应拆检修理或更换。
7
水泵
作用对冷却水加压，使之在冷却系中循环流动。
压水当叶轮旋转时，由于离心力的作用，水被甩向叶轮边缘，在蜗形壳体内将动能转变为压能，经外壳上与叶轮成切线方向的出水管被压送到发动机水套内。
吸水与压水同时，叶轮中心处压力降低，散热器中的水便经进水管3被吸进叶轮中心部分。
8
(1)组成水泵由壳体、叶轮、泵盖板、水泵轴、支承轴承、水封等组成。

发动机冷却系的构造和维修

铸铁（或铸铝）的壳体
（5）离心式水泵的结构图
组成：水泵壳体与泵盖、叶轮与水泵轴以及轴承和水封
1-水泵壳体；2-叶轮；3-夹布胶木密封垫圈；4-垫圈；5-螺钉；6-水封皮碗； 7-弹簧；8-衬垫；9-泵盖；10-水封座圈；11-球轴承；12-水泵轴；13-半圆键；14-凸缘盘；15-轴承卡环；16-隔离套筒；17-润滑脂嘴；18-水封环；
（6）风扇和水泵不同轴传动
采用温控电风扇控制
冷却强度调节装置
1、调节原理：
用改变通过散热器的空气流量（采用百叶窗、自动风扇离合器、温控电风扇等）和改变冷却水的循环路线和流量的方法进行改变（采用节温器）
2、适用范围：
轿车采用节温器和温控电风扇；中型以上的车辆采用节温器、百叶窗、自动风扇离合器。
开启，部分水蒸气经管路进入膨胀水箱，避免发动机温度过高。
结构：
弹簧
空气阀
蒸汽阀
3、膨胀水箱
作用：密封冷却系统，减少了冷却液的散失，使冷却系统内水、气分离，保持压力稳定。避免空气不断进入，给冷却系统内部造成氧化、穴蚀。
材料：塑料
4、补偿水桶
补偿水桶的作用是减少冷却系冷却液的损失。当冷却液受热膨胀后，散热器内多余的冷却液流入补偿水桶；而当温度降低后，散热器内产生一定的真空度，补偿水桶中的冷却液又被吸回散热器内，所以冷却液不会溢出。
风扇常和发动机一起由曲轴带轮通过V带驱动。为调节V 带的张紧程度，通常将发电机的支架做成可调节的。
可调节支架
风扇的驱动V带张紧装置
（4）护风罩的作用：使通过散热芯的气流分布均匀
（5）风扇——水泵同轴由曲轴带传动的要求：传动带松紧度适中，过松造成打滑，冷却散热效果差；过紧使轴承的磨损加剧，带的寿命缩短。

发动机冷却系的组成和工作原理

发动机冷却系的组成和工作原理1.水泵：水泵是冷却系统的核心部件，其工作原理是依靠发动机的运转带动水泵转子旋转，从而形成循环流动的水流。

水泵通常由水泵壳、水泵轴承和水泵叶轮组成，能够确保冷却液能够快速地在发动机内流动。

2.散热器：散热器是发动机冷却系统中的重要组成部分，通过将发动机冷却液循环流经散热器来散发热量。

散热器通常由许多波纹或扁平的片状导热器组成，冷却液通过这些导热器时，与从后方吹来的冷风进行热量交换，从而降低冷却液的温度。

散热器的传热效果取决于导热器的设计结构和冷却风量的大小。

3.散热风扇：散热风扇用于增大冷却风量，提高散热器的散热效果。

散热风扇通常位于散热器后方，并由电机驱动，根据发动机的温度变化来调节转速。

当发动机温度上升时，散热风扇会自动启动，以增加冷却风量，提高散热效果。

4.水箱：水箱是冷却系统中的重要部分，用于储存冷却液。

水箱一般位于发动机舱前方，与散热器相连，通过连接管路与发动机形成循环流动的冷却液路线。

水箱通常具有一个水位标尺，以便车主随时检查冷却液的水位。

以上是发动机冷却系统的主要组成部分，下面将详细介绍其工作原理。

1.发动机冷却液从水箱中通过水泵被抽入发动机内部，然后沿着水道流经发动机的散热部分。

2.冷却液在发动机内部通过散热器，与从散热器后方吹来的冷风进行热量交换，从而降低冷却液的温度。

3.冷却液从散热器中流出后，经过热交换后再次进入水箱，实现循环流动。

4.当发动机温度上升时，散热器后方的温度传感器会检测到温度变化，并发送信号给控制单元。

5.控制单元根据接收到的信号，调节散热风扇的启动和转速，以增加冷却风量，提高散热效果。

6.发动机冷却液通过循环流动，在不断地与散热器进行热量交换的过程中，将发动机产生的热量散发出去，保持发动机的工作温度在正常范围内。

总结：发动机冷却系统由水泵、散热器、散热风扇和水箱等组成，通过冷却液在发动机内循环流动，并与散热器中的冷风进行热量交换来散发热量，以保持发动机的工作温度在正常范围内。

发动机冷却系统结构和部件

发动机冷却系统结构和部件1. 冷却液箱（Radiator）：冷却液箱是发动机冷却系统中的储液器，用于储存冷却液和冷却液气泡，以确保整个系统处于正常工作状态。

冷却液箱通常位于发动机前部，通过散热器和风扇来冷却冷却液，并过滤掉杂质和污垢。

2. 散热器（Radiator）：散热器是冷却系统中的核心部件，其主要功能是将发动机产生的热量传递给周围的空气，以降低发动机的温度。

散热器一般由很多平行的金属（通常是铝）片组成，冷却液流经散热器片时会与空气发生热交换。

3. 冷却液泵（Water Pump）：冷却液泵负责将冷却液从冷却液箱中抽出，并通过冷却液管路引导到发动机各个部位进行冷却。

冷却液泵一般由一个驱动轴和一个涡轮组成，涡轮会不断地将冷却液从冷却液箱中抽出并送入发动机。

4. 恒温阀（Thermostat）：恒温阀是冷却系统中的一个重要控制装置，其功能是根据发动机温度的变化来控制冷却液的流量。

恒温阀是一个可自动调节通道大小的阀门，当发动机温度过高时，恒温阀会打开，允许更多的冷却液进入发动机进行冷却；当发动机温度降低到设定值时，恒温阀会关闭，限制冷却液的流动。

5. 温度传感器（Temperature Sensor）：温度传感器是冷却系统中的一个重要传感器，用于监测发动机的温度变化，并将温度信号传递给发动机控制单元（ECU）。

ECU可以根据温度信号来控制恒温阀、风扇等部件的工作状态，以保持发动机的正常工作温度。

6. 风扇（Fan）：风扇是冷却系统中的一个重要部件，主要功能是增加空气流动速度，促进散热器的散热效果。

风扇一般由电动机驱动，当发动机温度升高时，温度传感器会发送信号给ECU，ECU会控制风扇的启停以及转速，确保发动机的温度保持在正常范围内。

7. 冷却液（Coolant）：冷却液是发动机冷却系统中的工作介质，通常由水和防腐剂、抗沉淀剂等组成。

冷却液的主要作用是吸收和带走发动机产生的热量，并通过冷却系统流动来降低发动机的温度。
