(1)使用水平仪测量前,必须将被测量表面与水 平仪工作表面擦干净,以防测量不准确或擦伤工 作表面。
(2)使用水平仪时,必须手握仪器的握手,不 要用手触动气泡玻璃管,也不要对着玻璃管呼吸, 以防影响水平仪的读数精度。看水平仪时,视线 要垂直对准气泡玻璃管,否则读数不准。
(3)测量过程中,水平仪要轻拿轻放,不允许 在设备的被测表面上将水平仪的工作面拖来拖去。 在撬动设备或敲打垫铁时,必须将水平仪移开。
1000
4"
ppt课件
7
3.水平仪的读数方法
• 水平仪的读数方法有直接读数法和平均读 数法两种。
• 1)直接读数法 以气泡两端的长刻线作为零 线,气泡相对零线移动格数作为读数,这 种读数方法最为常用
ppt课件
8
ppt课件
9
• 图7-4a表示水平仪处于水平位置,气泡两端位于长线 上,读数为“0”;图7-4b表示水平仪逆时针方向倾斜, 气泡向右移动,图示位置读数为“+2”;图7-4c表示水 平仪顺时针方向倾斜,气泡向左移动,图示位置读数 为“-3”。
• (1)测量时,水平仪第一读数为0,在原位置旋转180 度进行测量,读数也为0,则说明被测表面呈水平状态, 水平仪没有误差。
• (2)测量时,水平仪第一读数为0,第二次读数气泡 向一个方向移动,则说明被测表面和水平仪都有误差, 并且两者误差值相等,都等于读数值的一半。
ppt课件
13
水平仪误差修正
• 2)平均读数法 由于环境温度变化较大,使气泡变长 或缩短,引起读数误差而影响测量的正确性,可采用 平均读数法,以消除读数误差。
• 平均读数法读数是分别从两条长刻线起,向气泡移 动方向读至气泡端点止,然后取这两个读数的平均值 作为这次测量的读数值。
水平仪读数原理ppt课件
![水平仪读数原理ppt课件](https://img.taocdn.com/s3/m/f09fd5320975f46527d3e1ec.png)
• 由此得知,水平仪气泡运动一格后的数值,是根 据垫铁的长度来决定的。
• 水平仪的移动方向与气泡的运动方向相反,呈凸, 用符号“+”表示。水平仪的移动方向与气泡的运 动方向相同,呈凹,用符号“-”表示。
• 当测量长度较大工件时,可将工件平均分若干尺 寸段,用分段测量法,然后根据各段的测量读数, 绘出误差坐标图,以确定其误差的最大格数
• 测量小型零件时,先将水平仪放在基准表面上, 读气泡一端的数值,然后用水平仪的一侧紧贴垂 直被测表面,气泡偏离第一次(基准表面)读数 值,即为被测表面的垂直度误差。
• 计算如下:水平仪连同平尺的倾斜角α的大小可以 从下式中求出:由toga=0.00002 则α=4秒
• 从上式可知0.02/1000精度的框式水平仪的气泡每 运动一个刻度,其倾斜角度等于4秒,这时在离左 端200mm处(相当于水平仪的1个边长),计算 平尺下面的高度H1为:toga= =0.00002 H1=tgα×L1=0.00002×200=0.004(mm)
第四单元
课题一: 水平仪
一、水平仪的原理和数
• 水平仪是用于检查各种机床及其它机械设备导轨 的不直度、机件相对位置的平行度以及设备安装 的水平位置和垂直位置的仪器。
• 水平仪是机床制造、安装和修理中最基本的一种 检验工具。一般框式水平仪的外形尺寸是 200×200mm,精度为0.02/1000。水平仪的刻度 值是气泡运动一格时的倾斜度,以秒为单位或以 每米多少毫米为单位,刻度值也叫做读数精度或 灵敏度。若将水平仪安置在1米长的平尺表面上, 在右端垫0.02毫米的高度,平尺倾斜的角度为4秒, 此时气泡的运动距离正好为一个刻度。
• 调整导轨直线度误差值时,应使用比较短的垫铁, 测量的数值比较准确。使用的垫铁长度不同,测 得的数值和形状也不一样。
用水平仪测量导轨直线度的方法
![用水平仪测量导轨直线度的方法](https://img.taocdn.com/s3/m/2e5a6945bf23482fb4daa58da0116c175f0e1ef3.png)

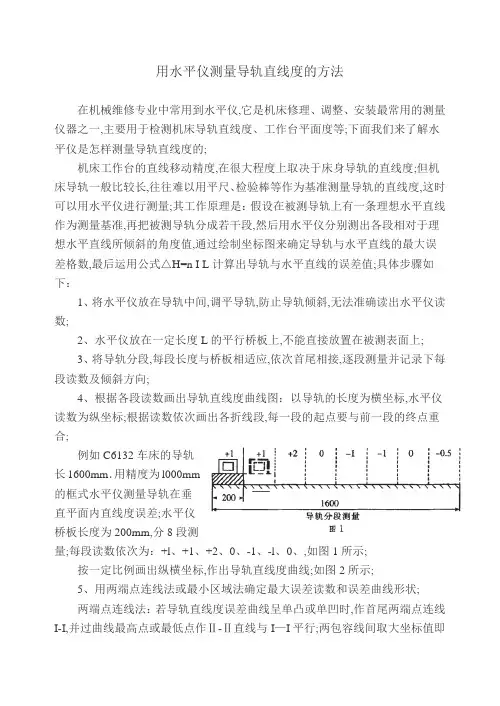

用水平仪测量导轨直线度的方法在机械维修专业中常用到水平仪,它是机床修理、调整、安装最常用的测量仪器之一,主要用于检测机床导轨直线度、工作台平面度等;下面我们来了解水平仪是怎样测量导轨直线度的;机床工作台的直线移动精度,在很大程度上取决于床身导轨的直线度;但机床导轨一般比较长,往往难以用平尺、检验棒等作为基准测量导轨的直线度,这时可以用水平仪进行测量;其工作原理是:假设在被测导轨上有一条理想水平直线作为测量基准,再把被测导轨分成若干段,然后用水平仪分别测出各段相对于理想水平直线所倾斜的角度值,通过绘制坐标图来确定导轨与水平直线的最大误差格数,最后运用公式△H=n I L计算出导轨与水平直线的误差值;具体步骤如下:1、将水平仪放在导轨中间,调平导轨,防止导轨倾斜,无法准确读出水平仪读数;2、水平仪放在一定长度L的平行桥板上,不能直接放置在被测表面上;3、将导轨分段,每段长度与桥板相适应,依次首尾相接,逐段测量并记录下每段读数及倾斜方向;4、根据各段读数画出导轨直线度曲线图:以导轨的长度为横坐标,水平仪读数为纵坐标;根据读数依次画出各折线段,每一段的起点要与前一段的终点重合;例如C6132车床的导轨长1600mm.用精度为l000mm的框式水平仪测量导轨在垂直平面内直线度误差;水平仪桥板长度为200mm,分8段测量;每段读数依次为:+l、+1、+2、0、-1、-l、0、,如图1所示;按一定比例画出纵横坐标,作出导轨直线度曲线;如图2所示;5、用两端点连线法或最小区域法确定最大误差读数和误差曲线形状;两端点连线法:若导轨直线度误差曲线呈单凸或单凹时,作首尾两端点连线I-I,并过曲线最高点或最低点作Ⅱ-Ⅱ直线与I—I平行;两包容线间取大坐标值即为最人误差值;如图2所示,最大误差在导轨长为600mm处;曲线右端点坐标值为格,按相似三角形解法,导轨600mm处最大误差值为=格;最小区域法:如果直线度误差曲线有凸有凹呈波折状态,如图3所示,此时应过曲线上两个最低点或两个最高点,作一条包容线I-I,过曲线上的最高点或最低点作平行于I-I线的另一包容线Ⅱ-Ⅱ,将误差曲线全部包容在两平行线之问;两平行线之间沿Y轴方向的最人坐标值n即为最大误差;6、按误差格数换算导轨直线度线性值一般按下式换算:△H=n I L△H为导轨直线度误差mm;n为曲线图中最大误差格数;I为水甲仪的读数精度;L为每段测量长度mm;在上例中:△H=n I L= 所以该车床导轨直线度误差为;在用水平仪测量导轨直线度时应注意几点:1将导轨分成若干段,每段应与桥板长度相适应,测量时应首尾相接,否则就不能止确测量出误差;另外,如导轨较长,应选择较长的桥板;若分段过多,将会引起计量累积误差;2测量前应将导轨调平,如果导轨误差严重,用框式水平仪无法测量时,可考虑用合像水平仪或光学平直仪测量;。
实验2-1直线度误差的测量 - 机电工程学院
![实验2-1直线度误差的测量 - 机电工程学院](https://img.taocdn.com/s3/m/220464c8aa00b52acfc7cade.png)
实验2-1直线度误差的测量一、实验目的1.通过测量加深理解直线度误差的含义2.掌握直线度误差的测量及数据处理二、实验内容用水平仪按节距法测量导轨在给定平面内的直线度误差三、计量器具及测量原理为了控制机床、仪器导轨或其他窄而长平面的直线度误差,常在给定平面(垂直平面、水平平面)内进行检测。
常用的计时器具有框式水平仪、合像水平仪、电子水平仪和自准直仪等。
使用这类器具的共同特点是测定微小角度的变化。
由于被测表面存在直线度误差,当计量器具置于不同的被测部位时,其倾斜角度就要发生相应的变化。
如果节距(相邻两测点的距离)一经确定,这个变化的微小角度与被测相邻两点的高低差就有确切的对应关系。
通过对逐个节距的测量,得出变化的角度,用作图或计算,即可求出被测表面的直线度误差值。
由于合像水平仪准确度高、测量范围大、测量效率高、价格便宜、携带方便等优点,因此在检测工作中得到了广泛了应用。
图2-1 合像水平仪测量直线度误差1、仪器结构:合像水平仪结构如图2-1(a)所示,主要由微动螺杆5、螺母8、度盘7、水准器2、棱镜1、放大镜3、杠杆4以及具有平面和V形工作面的底6等组成。
主要技术指标:分度值:0.01mm/m最大测量范围:±5mm/m工作面长度:165毫米示值误差:±1毫米/米范围内:±0.01mm/m2、工作原理:测量时将合像水平仪放于桥板上相对不动,再将桥板置于被测表面上。
若被测表面无直线度误差,并与自然水平基准平行,此时水准器的气泡则位于两棱镜的中间位置,气泡边缘通过合像棱镜1所产生的影像,在放大镜3中观察将出现如图2-1b所的情况。
但在实际测量中,由于被测表面安放位置不理想和被测表面本身不直,致使气泡移动,其视场情况将如图2-1c所示。
此时可转动测微螺杆5,使水准器转动一角度,从而使气泡返回棱镜组1的中间位置,则图2-1c中两影像的错移量△消失而恢复成一个光滑的半圆头(图2-1b)。
水平仪测量直线度[1]
![水平仪测量直线度[1]](https://img.taocdn.com/s3/m/eb7af0bb0912a216147929a6.png)
AB 即 n 为该导轨的最大误差格数。
误差格数n和直线度误差Δ的计算方法:
ΔOBE ∽ΔOCD,根据相似三角形的性质,可以求出BE的长度。 BE / CD = OE / OD,所以: BE = CD×OE / OD = 1.5×3/8 = 0.56格,既 : n = AB = AE – BE = 4 – 0.56 = 3.44格,直线度误差值为:
水平仪测量导轨铅垂平面内直线度的方法
1、用一定长度的垫铁安放水平仪,不能直接将水平 仪安放在导轨被测表面上。
2、将水平仪置于导轨中间,调平导轨。 3、将导轨分为若干断,其长度应与垫铁长度相适应。 然后从左向右,依次首尾相连逐段测量导轨,按上面水 平仪的读法进行读数,逐一进行记录。
4、将记录的数据,逐点累积绘制出导轨在铅垂平面 内的直线度误差。然后计算出误差格数n ,Δ= n × i × L 其中i 为水平仪的精度, L为垫铁的长度。
水平仪
测量面
"
水平面
每误差一格所产生的角度误差为4" ,所以
1000×tg4" ≈ 0.0194≈0.02mm 所以该水平仪的精度 i = 0.02/1000
框式水平仪的工作原理 水泡
水平仪
200
测量面
"
水平面
当水平仪误差一格时,在200毫米处所产生的 误差为0.004毫米 ,即:
0.02mm×200÷1000=0.004mm
1200~~1400mm误差为0格,按下图绘制:
1400~~1600mm误差为-0.5格,按下图绘制:
绘制的过程演示
误差读数依次为: +1、 +1、+2、0、-1、-1、0、-0.5
合像水平仪或自准直仪的结构并熟悉使用它测量直线度方法
![合像水平仪或自准直仪的结构并熟悉使用它测量直线度方法](https://img.taocdn.com/s3/m/c0d3a5bfb0717fd5360cdc49.png)
直线度误差测量一、实验目的(1)了解合像水平仪或自准直仪的结构并熟悉使用它测量直线度方法;(2)掌握给定平面内直线度误差值的评定方法;(3)掌握按两端点连线和最小条件作图求解直线度误差值的方法。
二、直线度误差的评定直线度误差是指实际被测直线对其理想直线的变动量,理想直线的位置符合最小条件。
最小条件是指实际被测直线对其理想直线(评定基准)的最大变动量为最小。
测量数据可以用指示表测量实际被测直线上均匀布置的各测点相对平板(测量基准)的高度来获得,也可以用水平仪或自准直仪对实际被测直线均匀布点测量,测量两相邻测点之间的高度差来获得。
然后,按照最小条件或以首、尾两个测点的连线(两端点连线)评定基准,由获得的测量数据用作图或计算的方法求解直线度误差值。
三、用合像水平仪测量直线度误差(1)量仪说明和测量原理合像水平仪是一种精密测角仪器,用自然水平面为测量基准。
合像水平仪的结构见图1,它的水准器8是一个密封的玻璃管,管内注入精镏乙醚,并留有一定量的空气,以形成气泡。
管的内壁在长度方向具有一定的曲率半径。
气泡在管中停住时,气泡的位置必然垂直于重力方向。
就是说,当水平仪倾斜时,气泡本身并不倾斜,而始终保持水平位置。
利用这个原理,将水平仪放在桥板上使用,便能测出实际被测直线上相距一个桥板跨距的两点间高度差,如图 2所示。
在水准器玻璃管管长的中部,从气泡的边缘开始向两端对称地按弧度值(mm/m)刻有若干条等距刻线。
水平仪的分度值i用[角]秒和mm/m表示。
合像水平仪的分度值为2",该角度相当于在1m长度上,对边高0.01mm的角度,这时分度值也用0.01mm/m或0.01/1000表示。
1-底板;2-杠杆;3-支承;4-壳体;5-支承架;6-放大镜;7-棱镜;8-水准器;9-微分筒;10-测微螺杆;11-放大镜;12-刻线尺图 1 合像水平仪I-桥板;Ⅱ-水平仪;Ⅲ-实际被测直线;L-桥板跨距;0,1,2,…,n-测点序号图 2 用水平仪测量直线度误差时的示意图参看图 1和图 3,测量时,合像水平仪水准器8中的气泡两端经棱镜7反射的两半像从放大镜6观察。
直线度的介绍及误差检测方法.ppt
![直线度的介绍及误差检测方法.ppt](https://img.taocdn.com/s3/m/f1fc9ff64028915f804dc2ff.png)
