单闭环直流调速系统的设计与仿真实验报告定稿版
单闭环直流电机速度控制系统研究报告
个人资料整理仅限学习使用一. 实验原理直流电机在应用中有多种控制方式，在直流电机的调速控制系统中，主要采纳电枢电压控制电机的转速与方向。
功率放大器是电机调速系统中的重要零件，它的性能及价钱对系统都有重要的影响。
过去的功率放大器是采纳磁放大器、交磁放大机或可控硅 < 晶闸管）。
此刻基本上采纳晶体管功率放大器。
PWM 功率放大器与线性功率放大器对比，有功耗低、效率高，有益于战胜直流电机的静摩擦等长处。
PWM 调制与晶体管功率放大器的工作原理：1．PWM的工作原理图 1-1PWM 的控制电路上图所示为 SG3525 为中心的控制电路， SG3525 是美国 Silicon General 企业生产的专用。
PWM 控制集成芯片，其内部电路构造及各引脚如图1-2 所示，它采纳恒频脉宽调制控制方案，其内部包括有精细基准源、锯齿波振荡器、偏差放大器、比较器、分频器和保护电路等。
调理Ur 的大小，在 A、 B 两头可输出两个幅度相等、频次相等、相位互相错开180 度、占空比可调的矩形波< 即 PWM 信号）。
它合用于各开关电源、斩波器的控制。
2.功放电路直流电机 PWM 输出的信号一般比较小，不可以直接去驱动直流电机，它一定经过功放后再接到直流电机的两头。
该实验装置中采纳直流15V 的直流电压功放电路驱动。
3.反应接口在直流电机控制系统中，在直流电机的轴上贴有一块小磁钢，电机转动带动磁钢转动。
磁钢的下边中有一个霍尔元件，当磁钢转到时霍尔元件感觉输出。
4．直流电机控制系统如图1-3 所示，由霍耳传感器将电机的速度变换成电信号，经数据收集卡变换成数字量后送到计算机与给定值比较，所得的差值依据一定的规律 < 往常为 PID）运算，而后经数据收集卡输出控制量，供履行器来控制电机的转速和方向。
图 1-2 SG3525 内部构造图 1-3直流电机控制系统5.PID 原理过程控制的基本观点过程控制――对生产过程的某一或某些物理参数进行的自动控制。
直流调速系统设计实训报告
1 单闭环直流调速系统对于单闭环直流调速系统来说，转速是输出量，一般我们引入的是转速负反馈构成闭环调速系统。
转速负反馈系统是在电动机上安装一台测速电机TG，引出和输出量转速成正比的负反馈电压Un，和转速给定电压Ua*进行比较，得到偏差电压ΔUa，经过放大器A,产生驱动或触发装置的控制电压Uct，与控制电动机的转速，组成了反馈控制的闭环调速系统。
在单闭环系统中，转速单闭环使用较多。
而一般采用的比例调节器的调速系统还是有静差，为了消除静差，可用积分调节器替代比例调节器。
反馈控制系统的规律是如果要想维持系统中的某个物理量基本不变，就要引用该量的负反馈信号去与恒量给定相比较，组成一个闭环系统。
对于调速系统来说，如果想提高静态指标，就得提高静特性硬度，也就是希望转速在负载电流变化时或受到扰动时基本不变。
要想维持转速这一物理量不变化，最有效和最直接的方法就是采用转速负反馈构成转速闭环调节系统。
1.1 主电路设计直流调速系统电路的组成主要由主电路和控制电路两大部分组成，知道了电路组成的两大部分后，就应该确定主电路的接线方式和系统的控制方案。
整流变压器由变压部分和整流部分组成，其变压部分将电网电压降压并变成稳定的交流电，整流部分将变压后的交流电整流为恒定40V的直流电压供给直流电动机的励磁回路，整流变压器变压后的交流电两端另接一个单相桥式全控整流电路，输出的可调直流电加在直流电动机的电枢回路。
保护环节采用的是过电压保护的一种--阻容吸收，将其并联在整流变压器二次侧起到保护电路的作用。
主电路的设计需要准备的资料：1 单相整流模块：MZKD-ZL-50了解其功能，技术参数，电路内部结构，外部接法，控制线管脚接法，安装说明2电机参数：直流电机，额定电压24V，额定电流6A，励磁电压24V，最大允许电流50A，了解电机不同的接线形式，重点掌握电机他激（并激）方式为了防止系统内部瞬间过电压冲击（主要为断路器、接触器开断产生的操作过电压）,过流，浪涌等对重要电气设备的损伤，就要增加保护电路的设计，通常的电路保护的方法有过压保护和过流保护。
实验项目二：转速单闭环直流调速系统实验

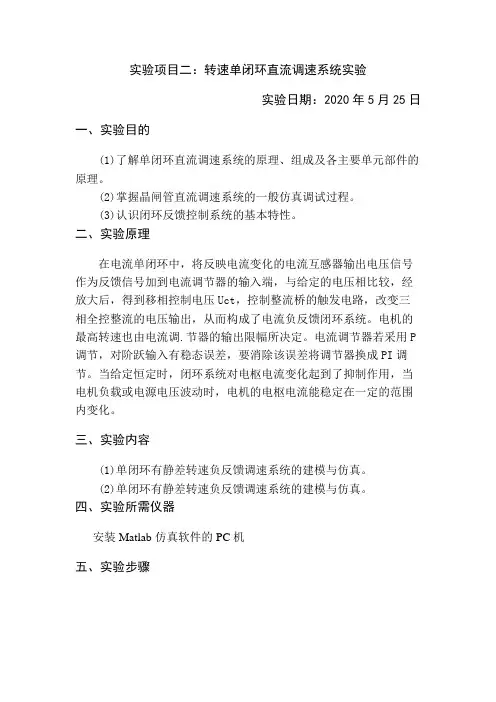

实验项目二：转速单闭环直流调速系统实验实验日期：2020年5月25日一、实验目的(1)了解单闭环直流调速系统的原理、组成及各主要单元部件的原理。
(2)掌握晶闸管直流调速系统的一般仿真调试过程。
(3)认识闭环反馈控制系统的基本特性。
二、实验原理在电流单闭环中，将反映电流变化的电流互感器输出电压信号作为反馈信号加到电流调节器的输入端，与给定的电压相比较，经放大后，得到移相控制电压Uct，控制整流桥的触发电路，改变三相全控整流的电压输出，从而构成了电流负反馈闭环系统。
电机的最高转速也由电流调.节器的输出限幅所决定。
电流调节器若采用P 调节，对阶跃输入有稳态误差，要消除该误差将调节器换成PI调节。
当给定恒定时，闭环系统对电枢电流变化起到了抑制作用，当电机负载或电源电压波动时，电机的电枢电流能稳定在一定的范围内变化。
三、实验内容(1)单闭环有静差转速负反馈调速系统的建模与仿真。
(2)单闭环有静差转速负反馈调速系统的建模与仿真。
四、实验所需仪器安装Matlab仿真软件的PC机五、实验步骤单闭环有静差转速负反馈调速系统的结构图：图2.1单闭环无静差转速负反馈调速系统的结构图：图2.2六、实验结果单闭环有静差转速负反馈调速系统的仿真图：图2.3单闭环无静差转速负反馈调速系统的仿真图：（1）变负载：图2.4（2）变电压：①5V:图2.5 ②8V：图2.6 ③10V：图2.7七、实验小结转速闭环调速系统是一种最简单的反馈控制系统，具有反馈控制的基本规律，它应用的比例调节器是一种有静差的控制系统，开环放大系数K对闭环系统的稳态性能有很大影响。
K值越大，稳态性能越好。
当在2s负载由50变为100时，由于开环无法起调节作用，转速下降。
对于单闭环无静差转速负反馈调速系统，当给定电压信号改变时，转速曲线也跟着改变，电机转速以此变成110ad/sec,85ad/sec,50ad/sec.闭环系统绝对服从于给定输入，而且能对被包围在负反馈环内的一切主通道上的扰动有效地加以抑制，对给定电源和反馈检测元件中的误差无力克服。
单闭环直流调速系统的设计与仿真实验报告精修订
单闭环直流调速系统的设计与仿真实验报告标准化管理部编码-[99968T-6889628-J68568-1689N]比例积分控制的单闭环直流调速系统仿真一、实验目的1．熟练使用MATLAB 下的SIMULINK 仿真软件。
2．通过改变比例系数K K 以及积分时间常数τ的值来研究K K 和τ对比例积分控制的直流调速系统的影响。
二、实验内容1．调节器的工程设计 2．仿真模型建立 3．系统仿真分析三、实验要求建立仿真模型，对参数进行调整，从示波器观察仿真曲线，对比分析参数变化对系统稳定性，快速性等的影响。
四、实验原理图4-1 带转速反馈的闭环直流调速系统原理图调速范围和静差率是一对互相制约的性能指标，如果既要提高调速范围，又要降低静差率，唯一的方法采用反馈控制技术，构成转速闭环的控制系统。
转速闭环控制可以减小转速降落，降低静差率，扩大调速范围。
在直流调速系统中，将转速作为反馈量引进系统，与给定量进行比较，用比较后的偏差值进行系统控制，可以有效的抑制甚至消除扰动造成的影响。
当t=0时突加输入K in 时，由于比例部分的作用，输出量立即响应，突跳到K ex (K )=K K K in ，实现了快速响应；随后K ex (K )按积分规律增长，K ex (K )=K K K in +(K /τ)K in 。
在K =K 1时，输入突降为0，K in =0，K ex (K )=(K 1/τ)K in ，使电力电子变换器的稳态输出电压足以克服负载电流压降，实现稳态转速无静差。
五、实验各环节的参数及K K和1/τ的参数的确定各环节的参数：直流电动机：额定电压K N=220V，额定电流K dN=55A,额定转速K N=1000r/min,电动机电动势系数K e= min/r。
假定晶闸管整流装置输出电流可逆，装置的放大系数K s=44，滞后时间常数K s=。
电枢回路总电阻R=Ω，电枢回路电磁时间常数K l=电力拖动系统机电时间常数K m=。
转速反馈单闭环直流调速系统仿真
实验一、转速反馈单闭环直流调速系统仿真一、实验内容：直流电机模型框图如下图所示，仿真参数为R=0.6，T l=0.00833，T m=0.045，Ce=0.1925。
本次仿真采用算法为ode45，仿真时间5s。
1.开环仿真：用Simulink实现上述直流电机模型，直流电压U d0取220V，0~2.5s，电机空载，即I d=0；2.5s~5s，电机满载，即I d=55A。
画出转速n的波形，根据仿真结果求出空载和负载时的转速n以及静差率s。
改变仿真算法，观察效果（运算时间、精度等）。
实验步骤：（1）按照上图把电机模型建立好，其中u d0设置为常数，并把其幅值设置为220，把其它相应的环节也设置好。
把I d设置为“阶跃信号”，且在0~2.5s之间其幅值为0，而2.5~5s之间其幅值为55，在对系统中其它参数进行设置。
为了观察输出地波形，在输出处接上一个示波器。
（2）对仿真模式进行设置，系统默认的仿真算法为ode45,只需要把仿真时间设置为5s即可。
（3）对系统进行仿真。
仿真结果：（1）仿真算法为ode45:图1 上图即为电机转速的仿真结果图，同图上我们可以看出来分为了两个阶段，其中第一个阶段（0~2.5s）为空载转速，第二阶段（2.5~5s）为满载转速。
空载转速为1142n/min。
在2.5s时加入了负载，通过仿真结果我们可以看出来，负载转速为972n/min。
这可以看出来在加入负载之后，电机的转速开始下降。
根据电机转差率的公式s=（n0-n）/ n0=(1142-972)/1142=0.149。
转差率还是比较小的，说明该电机效率比较高。
通过观察该仿真的时间，其运算时间为T=9.134*10^-7s。
（2）仿真算法为ode23:仿真结果图如图2所示，由图我们可以看出来，结果基本上和计算方法为ode45的结果一样，但是运算时间却不一样，该算法的运算时间为T=3.636*10^-7s。
运算时间比ode45的时间短。
单闭环直流调速系统的设计与仿真
大学本科毕业设计单闭环直流调速系统的设计与仿真学生姓名院系名称专业名称电气工程及其自动化班级级学号指导教师完成时间年月日单闭环直流调速系统的设计与仿真内容摘要：在对调速性能有较高要求的领域，如果直流电动机开环系统稳态性能不满足要求，可利用速度负反馈提高稳态精度，而采用比例调节器的负反馈调速系统仍是有静差的，为了消除系统的静差，可利用积分调节器代替比例调节器。
通过对单闭环调速系统的组成部分可控电源、由运算放大器组成的调节器、晶闸管触发整流装置、电机模型和测速电机等模块的理论分析，比较原始系统和校正后系统的差别，得出直流电机调速系统的最优模型。
然后用此理论去设计一个实际的调速系统，并用MATLAB仿真进行正确性的验证。
关键词：稳态性能稳定性开环闭环负反馈静差The design and simulation ofSingle loop dc speed control systemAbstract :In the higher demand for performance of speed, if the open loop dc system's steady performance does not meet the requirements, can use speed inverse feedback to improve steadystate precision, but although the speed inverse feedback system adopts proportion regulator,it still have off, in order to eliminate static, can use integral regulator to replace proportion regulator.Based on the theoretical analysis of the single closed loop system which is made up of controllable power, the regulator which is made up of operational amplifier, a rectifier triggered by thyristor , motor model and tachogenerators module, compare the difference of the open loop system and the closed loop system,the original system and the this paper compares the theory of open loop system and the closed-loop system, the difference of primitive system and calibrated system, conclude the optimal model of the dc motor speed control system. Then use this theory to design a practical control system, and verify the validity with MATLAB simulation.Key words: steady-statebehaviour stability open loop Close-loop feedback offset目录1绪论 (1)1.1直流调速系统概述 (1)1.2 MATLAB简介 (1)2 单闭环控制的直流调速系统简介 (2)2.1 V—M系统简介 (2)2.2转速控制闭环调速系统的调速指标 (2)2.3闭环调速系统的组成及静特性 (3)2.4反馈控制规律 (4)2.5主要部件 (5)2.5.1 比例放大器 (5)2.5.2 比例积分放大器 (5)2.5.3额定励磁下直流电动机 (7)2.6稳定条件 (8)2.7稳态抗扰误差分析 (8)3 单闭环直流调速系统的设计及仿真 (10)3.1参数设计及计算 (10)3.1.1参数给出 (10)3.1.2 参数计算 (10)3.2有静差调速系统 (11)3.2.1有静差调速系统的仿真模型 (11)3.2.2主要元件的参数设置 (12)3.2.3仿真结果及分析 (12)3.2.4 动态稳定的判断，校正和仿真 (13)3.3无静差调速系统 (15)3.3.1 PI串联校正的设计 (15)3.3.2无静差调速系统的仿真模型 (17)3.3.3主要元件的参数设置 (18)3.3.4仿真结果及分析 (18)3.4有静差调速系统和无静差调速系统的动态分析设计 (19)3.4.1有静差调速系统的仿真模型 (19)3.4.2参数设置 (19)3.4.3仿真结果及分析 (19)参考文献 (23)致谢 (24)1绪论1.1直流调速系统概述从生产机械要求控制的物理量来看，电力拖动自动控制系统有调速系统、位置随动系统、张力控制系统等多种类型，而各种系统往往都是通过控制转速来实现的，因此调速系统是最基本的拖动控制系统。
运动控制系统试验报告单闭环直流调速系统
运动控制系统试验报告——单闭环直流调速系统学号:0504220110 姓名:杨娟一.实验目的:通过实验了解单闭环直流调速系统的结构和工作原理，通过系统调试深入领会系统的动静态特性， 并掌握控制系统的调试方法。
二.实验内容及结果:1) 转速负反馈的单闭环直流调速系统。
转速负反馈单闭环调速系统的静特性为:其中 为闭环系统的开环放大系数 要求输入信号U n *为阶跃信号，初值为0，终值为30，阶跃起始时刻为0时刻；负载电流为斜坡信号，斜率为1，起始时间为0，初始输出为0。
仿真时间不小于20秒。
设计转速调节器的参数，使得该闭环直流调速系统为有静差系统，理想空载转速为800r/min ，并计算其在I d =15时的闭环系统静态转速降落。
即n ocl=800r/min ，又图中给出了Ks=30，*n U =30V ，a=0.02，Ce=0.127，代入方程得到参数Kp=0.2419。
其结构图及仿真的静特性。
如下： n a 0.02XY GraphUn*R 3PID Controller 1PID Ks 30IdAdd 1/Ce1/0.127转速负反馈的单闭环直流调速系统的稳态结构图 转速负反馈单速度闭环调速系统的静特性 如图所示，电动机转速随着负载电流的增加线性下降，正好满足静特性方程的特点。
当负载电流 Id=15时，代入静特性方程得静态转速降落为Δn cl=165.4r/min2) 电压负反馈的单闭环直流调速系统电压负反馈单闭环调速系统的静特性为:其中K=γKpKs 为闭环系统的开环放大系数。
clcl ed e *ns p e s p e d *n s p Δn n K C RI K C U K K α/C K K C R I U K K n -=+-+=+-=0)1()1()1(es p C αK K K =eda e d pe e n s p C I RK C I RK C U K K n -+-+=)1()1(*输入信号参数与上面的一样，同时理想空载转速n ocl=800r/min ，又图中给出了Ks=30，*n U =30V ，γ=0.157，Ce=0.127，代入方程得到参数Kp=0.2419。
单闭环直流调速系统的设计与Matlab仿真(一)资料
课题：一、单闭环直流调速系统的设计与Matlab 仿真（一）作者: 学号: 专业: 班级: 指导教师:在对调速性能有较高要求的领域，如果直流电动机开环系统稳态性能不满足要求，可利用速度负反馈提高稳态精度，而采用比例调节器的负反馈调速系统仍是有静差的，为了消除系统的静差，可利用积分调节器代替比例调节器。
通过对单闭环调速系统的组成部分可控电源、由运算放大器组成的调节器、晶闸管触发整流装置、电机模型和测速电机等模块的理论分析，比较原始系统和校正后系统的差别，得出直流电机调速系统的最优模型，然后用此理论去设计一个实际的调速系统。
本设计首先进行总体系统设计，然后确定各个参数，当明确了系统传函之后，再进行稳定性分析，在稳定的基础上，进行整定以达到设计要求。
另外，设计过程中还要以Matlab为工具，以求简明直观而方便快捷的设计过程。
摘要：Matlab 开环闭环负反馈静差稳定性V-M 系统摘要 (2)一、 ..................................................... 设计任务 41、 ...................................................... 已知条件42、设计要求 (4)二、 ..................................................... 方案设计 51、 ...................................................... 系统原理 52、 ........................................................ 控制结构图 6三、 ..................................................... 参数计算7四、 ....................................................... PI调节器的设计.. (9)五、 ................................................ 系统稳定性分析11六、 ......................................................... 小结12七、 ..................................................... 参考文献13一、设计任务1、已知条件已知一晶闸管-直流电机单闭环调速系统（V-M系统）的结果如图所示。
单闭环直流调速系统的设计与仿真实验报告4.doc
单闭环直流调速系统的设计与仿真实验报告4比例积分控制的单闭环直流调速系统仿真一、实验目的1．熟练使用MATLAB 下的SIMULINK 仿真软件。
2．通过改变比例系数以及积分时间常数τ的值来研究和τ对比例积分控制的直流调速系统的影响。
二、实验内容1．调节器的工程设计2．仿真模型建立3．系统仿真分析三、实验要求建立仿真模型，对参数进行调整，从示波器观察仿真曲线，对比分析参数变化对系统稳定性，快速性等的影响。
四、实验原理图4-1 带转速反馈的闭环直流调速系统原理图调速范围和静差率是一对互相制约的性能指标，如果既要提高调速范围，又要降低静差率，唯一的方法采用反馈控制技术，构成转速闭环的控制系统。
转速闭环控制可以减小转速降落，降低静差率，扩大调速范围。
在直流调速系统中，将转速作为反馈量引进系统，与给定量进行比较，用比较后的偏差值进行系统控制，可以有效的抑制甚至消除扰动造成的影响。
当t=0时突加输入时，由于比例部分的作用，输出量立即响应，突跳到，实现了快速响应；随后按积分规律增长，。
在时，输入突降为0，=0，= ，使电力电子变换器的稳态输出电压足以克服负载电流压降，实现稳态转速无静差。
五、实验各环节的参数及和1/τ的参数的确定5.1各环节的参数：直流电动机：额定电压=220V，额定电流=55A,额定转速=1000r/min,电动机电动势系数=0.192V •min/r。
假定晶闸管整流装置输出电流可逆，装置的放大系数=44，滞后时间常数=0.00167s。
电枢回路总电阻R=1.0Ω，电枢回路电磁时间常数=0.00167s 电力拖动系统机电时间常数=0.075s。
转速反馈系数=0.01V •min/r。
对应额定转速时的给定电压=10V。
稳态性能指标D=20，s 5% 。
5.2 和1/τ的参数的确定：PI调节器的传递函数为其中，。
（1）确定时间常数1）整流装置滞后时间常数；2）转速滤波时间常数；3）转速环小时间常数；（2）计算参数按跟随和抗扰性都较好的原则，取h=5，则调节器超前时间常数，即积分时间常数：，则由此可得开环增益：于是放大器比例放大系数：六、仿真模型的建立如图6-1为比例积分控制的无静差直流调速系统的仿真框图，根据仿真框图，利用MATLAB下的SMULINK软件进行系统仿真，建立的仿真模型如图6-2所示。
基于MATLAB的单闭环直流调速系统的设计与仿真
1)主要调速方法选择
直流电动机的调速的方法有：调节电枢供电电压U、减弱励磁磁通、改变电枢回路电阻R。对于要求在一定范围内无级平滑调速的系统来说，以调节电枢供电电压的方式为最好。改变电阻只能有级调速；减弱磁通虽然能够平滑调速，但调速范围不大，往往只是配合调压方案，在基速（即电机额定转速）以上作小范围的弱磁升速。因此，自动控制的直流调速系统往往以调压调速为主。
2011年11月20日
二、本题的基本内容：
课题任务、重点研究内容、实现途径、方法及进度计划
1、课题任务
设计出一个较完整的直流调速系统，了解单闭环直流调速的原理和方法，比较各种调速方法的特点与不足。对直流电动机的调速指标进行深入研究并整定出调节器的参数，同时要求对所设计的系统进行仿真（MATLAB& Simulink），掌握系统仿真技术在控制领域的应用。
2)电路的组成与调速原理
单闭环直流调速系统由整流变压器、晶闸管整流调速装置、平波电抗器、电动机-发电机、闭环控制系统和电流截止负反馈装置组成。该系统的控制对象是直流电动机M，被控量是电动机的转速n，晶闸管触发及整流电路为功率放大和执行环节，和晶闸管同步脉冲触发电路，用来调节晶闸管的控制角。测速模块把测得的转速反馈到输入中。
4月11日到5月1日
完成论文的修改并定稿。
四、推荐使用的主要参考文献：
1.《自动控制理论》邹伯敏编第2版机械工业出版社出版
2.《过程控制及仪表》邵裕生主编上海出版社出版
3.《MATLAB及其在理工课程中的应用指南》陈怀琛编西电出版社出版
4.《过程控制与自动化仪表》潘永湘主编机械工业出版社出版
5.《模拟电子技术基础》第三版童诗白华成英主编高等教育出版社
4)系统参数的设定与校正
电力电子转速单闭环直流调速系统设计报告最终稿
当系统在某一转速下运行时，负载由理想空载增加到额定值时对应的转速降落△n ，与理想空载转速n 之比，称作静差率s，即
s= (2.2)
显然，静差率是用来衡量调速系统在负载变化时转速的稳定度的。它和机械特性的硬度有关，特性越硬，静差率越小，转速的稳定度就越高。许多需要调速的生产机械常常对静差率有一定的要求。例如龙门刨床，由于毛坯表面粗糙不平，加工时负载大小常有波动，但是，为了保证工件的加工精度和加工后的表面光洁度，加工过程中的速度却必须基本稳定，也就是说，静差率不能太大，一般要求，调速范围D=20～40，静差率s≤5%。又如热连轧机，各机架轧辊分别由单独的电动机拖动，钢材在几个机架内连续轧制，要求各机架出口线速度保持严格的比例关系，使被轧金属的每秒流量相等，才不致造成钢材拱起或拉断，根据工艺要求，须使调速范围D=3～10时，保证静差率s≤0.2%～0.5%。在这些情况下，开环调速系统往往不能满足要求。
为了进行定量的分析，可以针对前两项要求定义两个调速指标，叫做“调速范围”和“静差率”。这两个指标合称调速系统的稳态性能指标。
（1）调速范围
生产机械要求电动机提供的最高转速n 和最低转速n 之比叫调速范围，用字母D表示，即
D= (2.1)
其中的 和 一般都是指电动机额定负载时的最高和最低转速，对于少数负载很轻的机床，例如精密磨床，也可以用实际负载时的最高和最低转速。
1.2
任何一台需要控制调速的设备，其生产工艺对调速性能都有一定的要求。例如，最高转速与最低转速之间的范围，是有级调速还是无级调速，再稳态运行时允许转速波动的大小，从正转运行变到反转运行的时间间隔，突加或突减负载时允许的转速波动，运行停止时要求的定位精度等等。归纳起来，对于调速系统转速控制的要求有以下三个方面：
单闭环直流调速系统
实验一、单闭环直流调速系统实验（注意：本实验为本学期的考核试验，考核时间为第14~15教学周，第14周为1、2班考核时间，第15周为3、4班考核时间。
考核前学生可以到实验室进行实验复习。
实验室开放时间为：每周一、二、三、四下午。
）二、实验所需设备及仪器三、转速单闭环直流电机调速系统原理及实验系统组成以直流电机转速为反馈信号的单闭环系统叫做转速单闭环直流电机调速系统。
在本实验系统中，用以测量电机转速的装置为测速发电机，该装置可将电动机实际转速转换位于电机转速成正比的电压信号反馈到系统输入端。
反映转速变化的电压信号在与期望转速相关的给定电压比较后，其偏差信号送入速度调节器。
速度调节器对偏差进行控制运算后得到的便是控制晶闸管的移相控制电压U ct，整流桥的触发电路产生的触发脉冲经功放后加到晶闸管的门极和阴极之间以改变“三相全控整流”的输出电压，进而改变直流电机的转速，从而构成了速度负反馈闭环系统。
其动态结构框图如图1所示。
单闭环直流电机调速实验系统由被控对象、控制器和执行器三部分组成，它们之间的关系如图2所示。
（1）被控对象被控对象就是直流电动机M，它在主回路直流电压的作用下旋转，其转速为系统的被控参数。
测量直流电动机转速的装置为与直流电动机同轴安装的测速发电机TG，TG的输出电压与直流电机转速成正比，该电压通过速度变换电路反馈到控制器的输入端与给定信号相比较。
本系统使用一台带有负载电阻R的发电机来模拟直流电机的负载，改变可变电阻R的大小也就改变了直流电动机M的负载。
为平滑直流电动机的电流，在供电回路中接有300mH的平滑电抗器。
（2）控制器控制器为本实验的主要内容之一，为使系统为无差系统，本系统采用了PI（比例-积分）调节器，依靠其中的积分作用实现了转速的无差调节。
（3）执行器执行器就是三相整流电路及其触发电路部分，它起着将控制器输出电压转换为电动机两端的直流电压的作用。
四、实验内容（1）基本单元测试。
单闭环直流调速系统的设计与仿真实验报告
比例积分控制的单闭环直流调速系统仿真一、实验目的1．熟练使用MATLAB 下的SIMULINK 仿真软件。
2．通过改变比例系数 以及积分时间常数τ的值来研究 和τ对比例积分控制的直流调速系统的影响。
二、实验内容1．调节器的工程设计 2．仿真模型建立 3．系统仿真分析三、实验要求建立仿真模型，对参数进行调整，从示波器观察仿真曲线，对比分析参数变化对系统稳定性，快速性等的影响。
四、实验原理图4-1 带转速反馈的闭环直流调速系统原理图调速范围和静差率是一对互相制约的性能指标，如果既要提高调速范围，又要降低静差率，唯一的方法采用反馈控制技术，构成转速闭环的控制系统。
转速闭环控制可以减小转速降落，降低静差率，扩大调速范围。
在直流调速系统中，将转速作为反馈量引进系统，与给定量进行比较，用比较后的偏差值进行系统控制，可以有效的抑制甚至消除扰动造成的影响。
当t=0时突加输入 时，由于比例部分的作用，输出量立即响应，突跳到 ，实现了快速响应；随后 按积分规律增长， 。
在 时，输入突降为0， =0， = ，使电力电子变换器的稳态输出电压足以克服负载电流压降，实现稳态转速无静差。
五、实验各环节的参数及 和1/τ的参数的确定5.1各环节的参数：直流电动机：额定电压=220V，额定电流=55A,额定转速=1000r/min,电动机电动势系数=0.192V •min/r。
假定晶闸管整流装置输出电流可逆，装置的放大系数=44，滞后时间常数=0.00167s。
电枢回路总电阻R=1.0Ω，电枢回路电磁时间常数=0.00167s电力拖动系统机电时间常数=0.075s。
转速反馈系数=0.01V •min/r。
对应额定转速时的给定电压=10V。
稳态性能指标D=20，s 5% 。
5.2 和1/τ的参数的确定：PI调节器的传递函数为其中，。
（1）确定时间常数1）整流装置滞后时间常数；2）转速滤波时间常数；3）转速环小时间常数；（2）计算参数按跟随和抗扰性都较好的原则，取h=5，则调节器超前时间常数，即积分时间常数：，则由此可得开环增益：于是放大器比例放大系数：六、仿真模型的建立如图6-1为比例积分控制的无静差直流调速系统的仿真框图，根据仿真框图，利用MATLAB下的SMULINK软件进行系统仿真，建立的仿真模型如图6-2所示。
实验一单闭环晶闸管直流调速系统实验报告
成绩：日期：电机学实验报告姓名：学号：任课教师：实验一三相变压器参数测定及运行特性实验时间：年月日实验地点：同组者姓名：实验成绩（指导教师写）：一、实验目的1. 掌握三相变压器空载和短路实验测定电压比及参数的方法。
2. 掌握三相变压器负载实验与运行特性计算。
二、实验内容1. 测定三相变压器的电压比K。
2. 由空载实验测定三相变压器的空载特性。
3. 由短路实验测定三相变压器的短路特性。
4. 纯电阻负载实验测定三相变压器的外特性。
三、实验接线图1．三相交流电源图1-1测定三相变压器电压比实验线路图2．三相交流电源图1-2三相变压器空载实验线路图3．三相交流电源图1-3三相变压器短路实验线路图三相交流电源图1-4三相变压器负载实验线路图四、实验设备1. T 三相感应调压器 额定容量10kVA ，额定输入电压380V ，额定输出电压0~430V ，额定输出电流13.4A2. T1三相变压器3kVA 380V/220V 4.54A/7.87A 3. R L 三相变阻器 15/300Ω 1/8A 4. 交流电压表500V 5. 交流电流表10A 6．功率表500V 10A 7. 万用表五、实验数据1. 测定三相变压器电压比K表1-1测三相变压器电压比实验数据表中K=(K AB +K BC +K CA )/32. 三相变压器空载实验表1-2三相变压器空载实验数据表中U0=(U ab+U bc+U ca)/3，I0=(I a+I b+I c)/3，p0=p01+p023. 三相变压器短路实验表1-3三相变压器短路实验数据温度θ= 0C表中I k=(I A+I B+I C)/3，U k=(U AB+U BC+U CA)/3，p k=p k1+p k24. 三相变压器负载实验表1-4三相变压器纯电阻负载实验数据U1=U N=380V，cosφ2=1表中U 2=(U ab +U bc +U ca )/3，I 2=(Ia +Ib +Ic )/3六、特性曲线、参数计算及问题分析1．计算三相变压器电压比K 。
计算机仿真 转速反馈单闭环直流调速系统仿真结题报告 实验一.
Beijing Jiaotong University转速反馈单闭环直流调速系统仿真结题报告姓名：TYP班级：电气0906学号：09291183指导老师：牛利勇完成日期：2012.4.22一、开环仿真实验仿真1、实验内容直流电机模型框图如下图所示，仿真参数为R=0.6，Tl=0.00833，Tm=0.045，Ce=0.1925。
本次仿真采用算法为ode45，仿真时间5s。
图1 直流电机模型用simulink实现上述直流电机模型，直流电压Ud0取220V，0~2.5s，电机空载，即Id=0；2.5s~5s，电机满载，即Id=55A。
画出转速n的波形，根据仿真结果求出空载和负载时的转速n以及静差率s。
改变仿真算法，观察效果（运算时间、精度等）。
2、实验步骤及数据打开Matlab中的simulink模块，点击“新建”，即弹出仿真的对话框。
将需要的模块拖动到新建的对话框中，再将它们搭建成如上图所示的系统，输入用常数模块（220）代替，I d的扰动用阶跃信号模块（step time选为2.5，initial value为0，final value为55，sample time为0）代替，输出波形用示波器模块显示，具体仿真模块如下图。
（1）将仿真步长改为5秒，点击“运行”按钮，双击示波器，即可显示系统仿真输出波形如下：（2）在Simulation中选择configuration parameters选项，在其中更改系统仿真算法。
上一次仿真的算法为ode45，现在可更改为ode23，ode113，ode23s，ode15s等，每种仿真波形如下面几幅图：ode23算法仿真波形ode113算法仿真波形ode23s算法仿真波形ode15s算法仿真波形以上是对于系统不同算法的仿真波形。
通过Matlab的scopedata 可以读出，在加入I d=55之前，系统输出转速为n0=1142.9 n/min，在加入I d=55后，系统输出转速为n=971.5 n/min，转差率为s=（n0-n）/ n0=(1142.9-971.5)/1142.9=0.15。
实验二单闭环直流调速系统实验
实验二单闭环直流调速系统实验一、实验目的(1) 了解单闭环直流调速系统的原理、组成及各主要单元部件的原理(2) 掌握晶闸管直流调速系统的一般调试过程。
(3) 认识闭环反馈控制系统的基本特性。
二、实验所需挂件及附件三、实验线路及原理为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统（包括单闭环系统和多闭环系统）。
对调速指标要求不咼的场合，米用单闭环系统，而对调速指标较高的则采用多闭环系统。
按反馈的方式不同可分为转速反馈，电流反馈，电压反馈等。
在单闭环系统中，转速单闭环使用较多。
在本装置中，转速单闭环实验是将反映转速变化的电压信号作为反馈信号，经“速度变换”后接到“速度调节器”的输入端，与“给定”的电压相比较经放大后，得到移相控制电压U Ct，用作控制整流桥的“触发电路”，触发脉冲经功放后加到晶闸管的门极和阴极之间，以改变“三相全控整流”的输出电压，这就构成了速度负反馈闭环系统。
电机的转速随给定电压变化，电机最高转速由速度调节器的输出限幅所决定，速度调节器采用P （比例）调节对阶跃输入有稳态误差，要想消除上述误差，则需将调节器换成PI（比例积分）调节。
这时当“给定”恒定时，闭环系统对速度变化起到了抑制作用，当电机负载或电源电压波动时，电机的转速能稳定在一定的范围内变化。
在电流单闭环中，将反映电流变化的电流互感器输出电压信号作为反馈信号加到“电流调节器”的输入端，与“给定”的电压相比较，经放大后，得到移相控制电压U Ct，控制整流桥的“触发电路”，改变“三相全控整流” 的电压输出，从而构成了电流负反馈闭环系统。
电机的最高转速也由电流调节器的输出限幅所决定。
同样，电流调节器若采用P （比例）调节，对阶跃输入有稳态误差，要消除该误差将调节器换成PI（比例积分）调节。
当“给定” 恒定时，闭环系统对电枢电流变化起到了抑制作用，当电机负载或电源电压波动时，电机的电枢电流能稳定在一定的范围内变化。
•［相电源输出电流反馈与过流保护图5-7 转速单闭环系统原理图3速度■变换[2电源1)图5-8 电流单闭环系统原理图四、实验内容(1) 学习DJK01 “电源控制屏”的使用方法。
实验二转速闭环调速系统(修订版)(最全)word资料
实验二转速闭环调速系统(修订版)(最全)word资料实训二. 单闭环晶闸管直流调速系统实验一、实验目的1．了解单闭环调速系统的组成及主要单元部件的原理。
2．掌握单闭环调速系统的调试方法及电流截止负反馈的整定。
3．加深理解转速负反馈在调速系统中的作用。
二、实验线路原理三、实验接线示意图四、实验设备L Yl01 、L Yl05—1、L Yl21—L Yl24、万用表、双踪示波器、滑线变阻器、直流电机及机组。
五、实验线路原理调速系统中为了提高系统的动静态性能指标，必须采用闭环系统，转速单闭环调速系统是常用的一种形式。
本实验直流电动机电枢回路采用晶闸管三相桥式全控整流电路供电，通过与电动机同轴联接的测速发电机来检测电动机转速。
经转速反馈环节分压后取出合适的反馈电压Un，此电压与转速给定电压Ugd经转速调节器ST综合调节后，ST的输出作为移相触发电路的控制电压u ct，由此组成转速单闭环系统。
本系统中转速调节器采用比例调节器时，属于有静差调速系统，增加ST的比例放大倍数即可提高系统的静特性硬度。
若将比例调节器改成比例积分调节器，即在运算放大器的反馈回路中除电阻只外再串人电容C，这样就构成了无静差调速系统，其静态速降应趋近于零，系统静特性接近于一条水平直线。
为了防止起动和运行中过大的电流冲击，系统中引入了电流截止负反馈，由变阻器R，和电位器RP1引出与电流成正比的电压信号，当电枢电流超过一定值时，此信号使稳压管V击穿，送出电流反馈信号Ui，，并进入ST输入端进行综合，以限制电流不超过允许值。
五、实验内容及步骤1．测量系统的开环机械特性切断电源，在d1、d2端换接上电动机负载。
Sc处于断开位置、R fz阻值调到最大，给定电位器调到零位，给电动机加上额定励磁电压，暂不接速度反馈线。
接通各电源，慢慢增大U gd使电动机转速逐渐上升到接近于额定值，保持U gd不变，读取电流Id和转速n。
然后闭合Sc，调节发电机负载电阻R fz，中间记录几组Id ，n的值，即可获得机械特性曲线。
