路面结构层厚度试验检测报告

合集下载

(上基层)路基面厚度试验检测报告

(上基层)路基面厚度试验检测报告

样品描述 芯样完整
判定依据 JTG F80/1-2017
主要仪器设备及编号 游标卡尺(30105500);钻芯机(CK00200)
检测方法
序号
1 2
桩号
K82+350 K82+450
钻芯法
位置(mm)
右3m 左2m
实测厚度(mm)
184 189
结构层次
与设计厚度 之差(mm)
4 9
水泥稳定级配碎石基层
备注: 该检测结果仅对测点负责。
试验: 用章)
审核:
签发:
日期:


日 (专

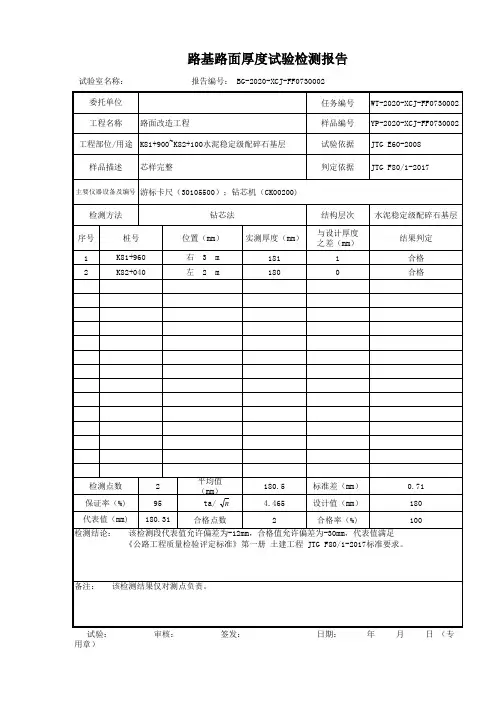

路基路面厚度试验检测报告
试验室名称:
报告编号: BG-2020-XCJ-FF0801002
委托单位 工程名称 路面改造工程 工程部位/用途 K82+100~K82+300水泥稳定级配碎石基层
任务编号 样品编号 试验依据
WT-2020-XCJ-FF0801002 YP-2020-XCJ-FF0801002 JTG E60-2008
备注: 该检测结果仅对测点负责。
试验: 用章)
审核:
签发:
日期:


日 (专
路基路面厚度试验检测报告
试验室名称:
报告编号: BG-2020-XCJ-FF0809002
委托单位 工程名称 路面改造工程 工程部位/用途 K82+500~K82+700水泥稳定级配碎石基层
任务编号 样品编号 试验依据
WT-2020-XCJ-FF0809002 YP-2020-XCJ-FF0809002 JTG E60-2008
结果判定 合格 合格
检测点数

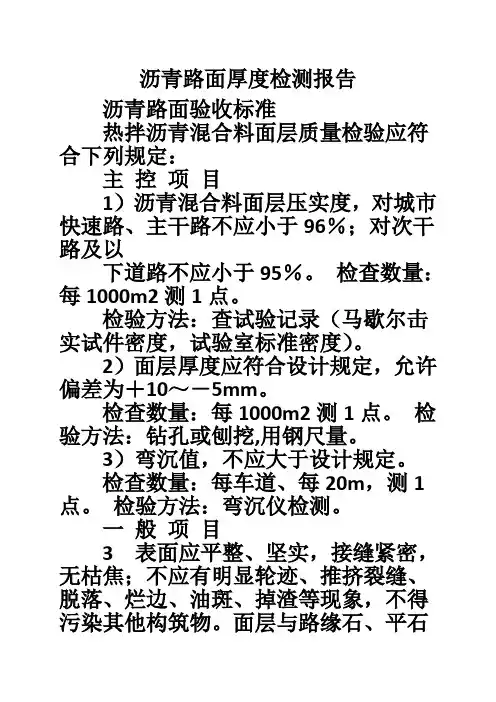

沥青路面厚度检测报告

沥青路面厚度检测报告

沥青路面厚度检测报告沥青路面验收标准热拌沥青混合料面层质量检验应符合下列规定:主控项目1)沥青混合料面层压实度,对城市快速路、主干路不应小于96%;对次干路及以下道路不应小于95%。

检查数量:每1000m2测1点。

检验方法:查试验记录(马歇尔击实试件密度,试验室标准密度)。

2)面层厚度应符合设计规定,允许偏差为+10~-5mm。

检查数量:每1000m2测1点。

检验方法:钻孔或刨挖,用钢尺量。

3)弯沉值,不应大于设计规定。

检查数量:每车道、每20m,测1点。

检验方法:弯沉仪检测。

一般项目3 表面应平整、坚实,接缝紧密,无枯焦;不应有明显轮迹、推挤裂缝、脱落、烂边、油斑、掉渣等现象,不得污染其他构筑物。

面层与路缘石、平石及其他构筑物应接顺,不得有积水现象。

检查数量:全数检查。

检验方法:观察。

4 热拌沥青混合料面层允许偏差应符合表8.5.1的规定。

表8.5.1 热拌沥青混合料面层允许偏差注:1 测平仪为全线每车道连续检测每100m计算标准差σ;无测平仪时可采用3m直尺检测;表中检验频率点数为测线数;2 平整度、抗滑性能也可采用自动检测设备进行检测;3 底基层表面、下面层应按设计规定用量洒泼透层油、粘层油;4 中面层、底面层仅进行中线偏位、平整度、宽度、横坡的检测;5 改性(再生)沥青混凝土路面可采用此表进行检验;6 十字法检查井框与路面高差,每座检查井均应检查。

十字法检查中,以平行于道路中线,过检查井盖中心的直线做基线,另一条线与基线垂直,构成检查用十字线。

9.4 检验标准9.4.1 沥青贯入式面层质量检验应符合下列规定:主控项目1 沥青、乳化沥青、集料、嵌缝料的质量应符合设计及本规范的有关规定。

检查数量:按不同材料进场批次,每批次1次。

检验方法:查出厂合格证及进场复检报告。

2 压实度不应小于95%。

检查数量:每1000m2抽检1点。

检验方法:灌砂法、灌水法、蜡封法。

3 弯沉值,不得大于设计规定。

检查数量:按设计规定。

道路检测实训报告书

道路检测实训报告书

一、实习目的通过对道路工程现场检测实训,使学生了解和掌握道路工程检测的基本理论、基本方法和基本技能,提高学生的实际操作能力和工程实践能力,为将来从事道路工程检测工作打下坚实基础。

二、实习时间20xx年xx月xx日至20xx年xx月xx日三、实习地点宁武高速公路(南平段)A1标段--政和县杨源乡楼下村墘头自然村四、实习内容本次实训主要包括以下内容:1. 路基检测:路基压实度检测、路基平整度检测、路基弯沉检测、路基纵断高程检测等。

2. 路面检测:路面平整度检测、路面结构层厚度检测、路面抗滑性能检测、路面承载能力检测等。

3. 桥梁检测:桥梁结构完整性检测、桥梁承重能力检测、桥梁伸缩缝检测等。

4. 道路设施检测:交通标志、标线、护栏等设施的检测。

五、实习过程1. 路基检测(1)路基压实度检测:使用核子密度仪进行路基压实度检测,通过测量路基密度,评价路基压实度是否达到设计要求。

(2)路基平整度检测:使用平整度仪进行路基平整度检测,通过测量路基表面高程变化,评价路基平整度是否满足设计要求。

(3)路基弯沉检测:使用贝克曼梁法进行路基弯沉检测,通过测量路基表面在一定荷载作用下的变形,评价路基的承载能力。

(4)路基纵断高程检测:使用全站仪进行路基纵断高程检测,通过测量路基表面高程变化,评价路基的纵向平整度。

2. 路面检测(1)路面平整度检测:使用平整度仪进行路面平整度检测,通过测量路面表面高程变化,评价路面平整度是否满足设计要求。

(2)路面结构层厚度检测:使用路面雷达进行路面结构层厚度检测,通过测量路面各结构层厚度,评价路面结构层是否达到设计要求。

(3)路面抗滑性能检测:使用摆式摩擦系数仪进行路面抗滑性能检测,通过测量路面摩擦系数,评价路面抗滑性能是否满足设计要求。

(4)路面承载能力检测:使用轮重荷载试验机进行路面承载能力检测,通过测量路面在一定荷载作用下的变形,评价路面的承载能力。

3. 桥梁检测(1)桥梁结构完整性检测:使用超声波检测仪进行桥梁结构完整性检测,通过检测桥梁内部缺陷,评价桥梁结构完整性。

公路工程厚度检测报告

公路工程厚度检测报告

公路工程厚度检测报告报告摘要本报告对某公路工程进行了厚度检测,旨在评估路面材料的厚度情况,发现并解决潜在的问题。

通过使用专业的检测设备和方法,得出了准确的结果。

1. 引言公路工程的厚度检测是确保道路质量的重要环节之一。

准确评估路面材料的厚度能够及时发现缺陷和损坏,从而采取适当的修复措施。

本次检测旨在提供关于某公路工程路面厚度情况的准确数据,为后续的维护和修复工作提供依据。

2. 检测方法本次厚度检测采用了X射线检测技术。

该技术可以准确测量道路表层、基层和底层的厚度,并能检测出可能存在的空洞和结构问题。

检测设备通过辐射射线穿透路面材料,利用射线的吸收特性得出材料厚度的数据。

3. 检测结果根据对公路工程的厚度检测数据分析,得出以下结果:- 路面表层的平均厚度为XX厘米,最薄处为XX厘米,最厚处为XX厘米。

- 基层的平均厚度为XX厘米,最薄处为XX厘米,最厚处为XX厘米。

- 底层的平均厚度为XX厘米,最薄处为XX厘米,最厚处为XX厘米。

4. 问题与建议根据厚度检测结果,我们发现以下问题:- 路面表层存在局部薄弱区域,需要进行修复或增加辅助材料以保持厚度一致性。

- 基层在某些区域出现厚度不足的问题,建议在这些区域进行加固或重新铺设基层。

- 底层厚度整体较为均匀,但仍需定期维护并进行必要的修补工作。

基于以上发现,我们提出以下建议:- 进一步调查和确定薄弱区域的原因,并进行必要的修复工作。

- 加强对基层的监测,提前发现并解决厚度不足的问题。

- 加强路面维护工作,定期检查并进行必要的修补工作,以延长公路使用寿命。

5. 总结通过对某公路工程的厚度检测,我们获得了准确的数据并发现了存在的问题。

本报告提出了相应的建议,以帮助维护人员解决现有问题并确保公路的正常运行和使用。

我们相信,通过采取适当的维护和修复措施,公路的使用寿命将得到有效延长。

路面厚度检测报告

路面厚度检测报告

路面厚度检测报告1. 引言路面厚度是道路建设和维护中的重要指标之一。

准确测量和评估路面厚度对于道路安全和可持续发展至关重要。

本报告旨在介绍一种常用的路面厚度检测方法,并提供相关数据和分析结果。

2. 检测方法针对路面厚度的检测,可以采用无损检测方法,如地面雷达(Ground Penetrating Radar, GPR)。

GPR利用电磁波在不同介质之间的反射和折射原理,测量路面下各层的厚度和结构。

下面是使用GPR进行路面厚度检测的步骤:2.1 准备工作•确保GPR设备正常工作,检查电源和天线连接。

•根据实际情况选择合适的扫描模式和参数设置。

•清理检测区域,确保没有杂物和障碍物。

2.2 数据采集•将GPR设备沿着需要检测的路段缓慢移动,保持平稳的速度。

•确保GPR设备和路面之间保持一定的距离,通常为几厘米至几十厘米。

•随着设备移动,GPR会发送电磁波并记录反射信号。

2.3 数据处理•将采集到的数据导入计算机,并使用专业软件进行处理。

•对数据进行滤波、去噪和校正,提高数据的准确性和可靠性。

•根据GPR数据的特征,将其分析和解释,得出路面厚度的估计结果。

3. 数据分析与结果经过数据采集和处理,我们得到了一组路面厚度的数据。

下面是对这些数据进行分析和结果展示的步骤:3.1 数据统计•对数据进行统计分析,计算平均值、标准差等指标,了解数据的分布情况。

•绘制直方图和箱线图,可视化数据的分布和异常值情况。

•通过数据统计,可以初步了解路面厚度的整体情况。

3.2 结果展示•将分析结果以图表的形式展示出来,包括平均路面厚度、最大/最小值等。

•可以使用柱状图、折线图或雷达图等形式,直观地呈现结果。

•同时,可以将数据结果与标准规定进行对比,评估路面的状况和安全性。

4. 结论与建议根据路面厚度检测的数据分析和结果展示,我们可以得出以下结论和建议:•路面厚度整体较为均匀,符合设计要求。

•存在部分路段的厚度异常偏大,可能需要进一步检查和维修。

试验检测

试验检测

路基\路面宽度测定试验一、目的与适用范围本方法适用于路基路面各部分的宽度的检测,以供道路施工过程、路面交工验收及旧路调查使用。

二、主要试验方法与步骤1、在路基路面准确恢复桩号。

2、按随机取样的方法,在测定断面作好标记,根据道路设计的要求,确定设计高程的纵断面位置,在测定位置上用粉笔作上记号。

3、根据道路设计的要求,在与中线垂直的横断面上确定成型后路面的实际中心线位置。

4、用钢尺沿中心线垂直方向水平量取路基路面各部分的宽度,以 m 表示对于高速公路及一级公路,准确至0.005m;对于其他等级公路,准确至0.01m。

测量时量尺应该保持水平,不得将尺紧贴路面量取,也不得用皮尺。

三、计算计算各个横断面的实测宽度Bli与设计宽度Boi之差,总宽度为路基路面各部分之和:△Bi=Bli-Boi路面结构层厚度测试试验一、目的与适用范围本方法适用于路面各层施工完成后的厚度检验及工程交工验收检查使用。

二、主要试验步骤基层或砂石路面的厚度可用挖坑法测定沥青面层及水泥混凝土路面板的厚度应用钻孔法测定。

1、挖坑法选地开挖一层材料,直至层位底面;量取坑面中部位置垂直至坑底的距离,即为检查层的厚度,以cm计,准确至0.1cm。

2、钻孔法用路面取芯钻机钻孔,用钢尺或卡尺沿圆周对称的十字方向四处量取表面至上下界面的高度,取其平均值,即为该层的厚度,准确至0.1cm。

三、主要试验步骤用取样层相同材料填补或钻孔,补坑结束时,宜比原层略鼓出少许,用重锤或压路机压实平整。

四、计算计算实测厚度(Tli)与设计厚度(T0i)之差△Ti = Tli - T0i 路面总厚度即为各层平均厚度之和。

计算一个评定路段的厚度的平均值,标准差,变异系数,并计算代表厚度。

3m直尺测定平整度试验一、目的与适用范围本方法规定用3m直尺测定距离路表面的最大间隙表示路基路面的平整度。

本方法适用于测定亚斯成型的路面各层表面的平整度,以评定路面的施工质量及使用质量,也可用于路基表面成型后的施工平整度检测。
