金相检验软件系统_使用说明

向导将逐步完成软件的安装，建议您将该软件安装在 C 盘上。
3
三、硬件参数 ㈠基本原理：
计算机图像处理系统所采集的图像都有一个固定的 X-Y 比例，它是由显微镜、摄像头、图像 采集卡、计算机、处理软件、采集图像分辨率、显示器分辨率等软、硬件环境共同决定的，其数 据的含义是：在当前的软、硬件条件下，显示器的一个像素，代表的实际长度值。
目录
㈦图像拼接
五、专业功能： ㈠ 图像共聚焦 ㈡ OpenGL 三维光图
六、系统功能： ㈠视频采集卡型号选择 ㈡演示全部模块 ㈢设置系统参数 ㈣保存-恢复系统参数：
七、实际操作示例：
晶粒度评级（模块 【74】黑白相面积及晶粒度评级 ） 非金属夹杂评级(模块【 2】非金属夹杂物显微评定) 球墨铸铁_球化分级_石墨大小分级（模块【20】【21】） 计算孔度的大小和分布（模块【24】） 球墨铸铁__铁素体和珠光体数量分级（模块【23】含石墨、渗碳体百分比） 球墨铸铁金相＿球化分级：连续评级 5 个视场（模块【020】） 金属平均晶粒度＿金属平均晶粒度测定方法（模块【001】） 球墨铸铁多图多模块评级：球化分级＆石墨大小＆基体组织(模块【250】) 灰铸铁多图多模块评级：石墨分布＆石墨长度＆基体组织＆共晶团 多项组织分析（SS2006-02）（模块【273】） 变形铝及铝合金制品显微组织检验方法_晶粒度评级（模块【349】）
㈢设置硬件参数： 该主要功能包含“选择或输入硬件参数”和 “采集测微尺图像标定”界面如下：
4
⒈选择或输入硬件参数： 该功能可让用户选择已经保存的参数值，也可以输入具体的硬件参数值。界面如下图所示：
⒉采集测微尺图像标定： 用户从新进行硬件参数设置，步骤如下： ·选择采样方式：
5
在（图 1）界面选择“视频采集卡采集图像”或者“装入图像文件”的方法，按“确定”按 钮装入测微尺图像。
金相检验软件系统
使用说明书
2009 年 5 月
一、系统简介： ㈠基本功能 ㈡系统组成 ㈢硬件运行环境 ㈣软件运行环境 ㈤售后服务
二、软件安装： ㈠加密狗安装 ㈡视频采集卡的安装 ㈢软件安装
三、硬件参数： ㈠基本原理 ㈡初始设置 ㈢设置硬件参数
四、核心功能： ㈠自动评级 ㈡新建报告 ㈢打开报告 ㈣几何测量 ㈤查看图库 ㈥定倍打印
自动评级：软件可自动得出最终分析结果； 辅助评级：软件可得出和分析结果有一定联系的参数； 比较评级：将采集下来的试样图像和标准图库进行比较，人工作出结果判断。 ⒉ 新建报告： 可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档，并提供报告的保存 和打印功能。 ⒊ 打开报告： 打开并浏览已经保存的报告文件。 ⒋ 几何测量： 本软件提供了“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方 法，可完成长度、面积、角度等测量工作。 ⒌ 查看图库： 用户可选择查看本软件收录的所有金相图谱，本软件金相图谱由用户提供原始资料，由我方 录入。 ⒍ 定倍打印： 可一次装入多副图片，并可对其进行图像处理，设置说明文字和打印版面，进而生成一份适 合各种行业特殊要求的报告文件。 ⒎ 脱机拼图 将多张图片拼接在一起(要求具体见图像拼接),图像拼接有“自动”和“手动”两种方式，如 采用“自动”方式，则被拼接图像需要有重合部分； ⒏ 动态测量 在 DirectX 支持的采集卡和摄像头的视频影像上进行测量！无需将图片采集过后，可以直接在 画面上进行实时、动态的测量，与静态测量相比较，增加了方便性和实用性！

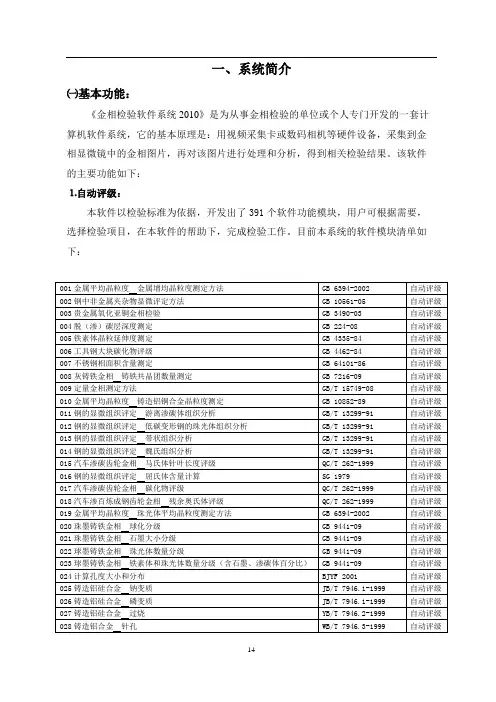

一、系统简介 ㈠ 基本功能：
《金相检验软件系统》是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的 基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图 片进行处理和分析，得到相关检验结果。该软件的主要功能如下： ⒈ 自动评级：

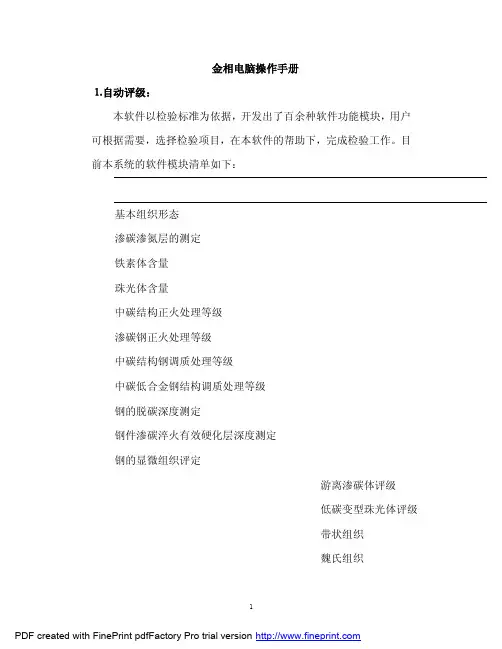

本软件以检验标准为依据，开发出了百余个类别两百余种软件功能模块，用户可根据需要， 选择检验项目，在本软件的帮助下，完成检验工作。目前本系统的软件模块清单见附件。本软件 模块的评级方式有以下三种：
6
标定完成的硬件参数，将显示在“分辨率”栏目中。 ·Y 方向硬件参数标定：
在“标定方向选择”栏目中，选择“垂直标定”； 在“标尺移动对齐”栏目中，使用“移动标尺”和“缩放标尺”工具，将电子标尺精确对齐 测微尺图像，要求电子标尺从下到上的每一个小格，均精确对齐测微尺的每一个小格；同时可调 节标尺移动的速度，以及标尺颜色； 在“标定长度”栏目中，输入标尺所精确覆盖的被测物体的长度，例如本例中，电子标尺精 确覆盖了测微尺 39 格的长度，已知该测微尺每小格长度为 0.01 毫米，39 小格共计 0.39 毫米，因 此在该栏目中输入“0.39 毫米” ； 标定完成的硬件参数，将显示在“分辨率”栏目中。 3 查看硬件参数： 查看当前硬件参数值。界面如下：
在“标定方向选择”栏目中，选择“水平标定”； 在“标尺移动对齐”栏目中，使用“移动标尺”和“缩放标尺”工具，将电子标尺精确对齐 测微尺图像，要求电子标尺从左到右的每一个小格，均精确对齐测微尺的每一个小格；同时可调 节标尺移动的速度，以及标尺颜色； 在“标定长度”栏目中，输入标尺所精确覆盖的被测物体的长度，例如本例中，电子标尺精 确覆盖了测微尺 53 格的长度，已知该测微尺每小格长度为 0.01 毫米，53 小格共计 0.53 毫米，因 此在该栏目中输入“0.53 毫米”； 在“硬件参数”栏目中，输入当前硬件环境，主要包括：显微 镜型号和镜头配置、电子摄像装置情况、计算机软、硬件情况、视频采集时计算机和采集设备设 置的分辨率等，这样可方便用户在使用过程中，调用已经设置过的硬件参数。
⒊CCD 摄像头或者数码相机： 分辨率达到 450 线及以上的 CCD 摄像头以及数码相机均可。
㈣软件运行环境： WINDOWS XP SP2(32bit)。
源自文库㈤售后服务： 我公司将为用户提供以下售后服务项目：
⒈技术咨询； ⒉软件的修改和升级； ⒊报告文件按客户要求制作；
2
二、安装说明
㈠加密狗安装： ⒈软件配备的是“USB”加密狗，插入 USB 口即可。 ⒉打开电脑，将软件光盘放入光驱，在光盘上找到“HASP HL 80530A 加密锁驱动程序”文件夹
7
8
四、核心功能 为了方便使用，本软件设立了“使用向导”（下拉菜单—工具选择中的第一项，也是工具条 的第一项），它将引导用户完成所需工作，软件的主要核心功能均集于其中，“使用向导”界面 如下。
·选择采样方案： 软件提供两种视频采集方案，用户必须选择一种，系统将采用此方案采集金相图片，具体情
况如下： 1.图像文件装入： 装入保存在计算机磁盘上的 BMP 或者 JPE 格式的图像文件。 2.视频采集卡方式： 使用视频采集卡，捕捉 CCD 摄像头中的数码图像。
10
⒊图像处理： 金相图片采集后，系统将提供多种的图像处理功能，该部分内容说明如下：
⑴图像处理： 图像采集后的界面左上角的“图像”菜单中提供了十余种方法进行图像编辑，具体内容如
下： ·图像还原：
还原为采样时获得的原始图像。 ·使用画笔：
可用画笔在装入软件的图像上进行各种修改。客户可以采用颜色捕获（捕获装入图像的颜 色）或者颜色选择的方法选择画笔的颜色，同时可调整画笔的粗细。当画笔的属性调整完成后， 客户用鼠标拖动画笔在图像上进行修改。
㈠自动评级 依照有关标准，进行金相图像分析，具体步骤如下：
⒈选择金相检验项目： 在列表中选择检验所需的金相标准，按“确定”间确认。
9
如果需要对一张试样图像用多种标准进行检验，可选择“多模块评级”，这样用户可一次多 个检验标准，并在软件的引导下逐步进行评级工作。
⒉视频采集： 用户可在本界面中，按“图像采集”菜单进行金相图片的采集：
11
画笔中可以看到金相图象显示在界面的左边，用户可选择右面的工具栏中的工具在该图片上 进行绘制。工具栏从上到下依次是：
线条样本框：画笔线条样式；线条粗细：改变线条粗细；画笔类型：画笔类型有三种颜色， 功能是一样，只是为避免同底色而设定的；调色板：用于改变画笔线条的颜色；图象还原：还原 为原图；历史记录：可查看或读回已经完成的操作；放大缩小：缩小或放大，复原样图；画笔复 位：选中时画笔完成一次选定后始终会回到线条样本框处。 （画笔版块在其它地方也存在，功能和界面是一样的，后面就不再作说明了） ·亮度调整：加亮或变暗整个图像。 ·对比度调整：调整图像中明暗之间的差别。 ·颜色调整：单独调整图像中红、绿、蓝三种颜色的深浅。 ·转换为灰度图像：把彩色图像变换为有 256 种深度的灰色图像。 ·灰度自动色阶：自动将灰度图像的色阶变换到 0-255 区间。使灰度图像更加清晰，层次感更分 明。 ·二值化处理：根据临界值把图像转换为只有黑色和白色两种颜色的图像。 ·去除杂点（*）：把图像中独立的黑色点变成白色。 ·膨胀（*）：增大图像中黑色部分的面积。 ·细化（*）：把图像中的黑色块变成细线。 ·连接断线（*）：把断开的线条连接起来。 ·延长断线（*）：把断头连接到线条上。
（其中 80530A 是表示加密狗的编号）
，运行其中的“HASPUserSetup.exe”文件，
按其安装向导，逐步完成软件狗驱动程序的安装。 ⒊如加密狗或者其驱动程序未能安装正确，软件运行后将自动退出。正确安装后加密狗上的指
示灯会亮起。
㈡视频采集卡的安装： 根据硬件厂商的说明进行安装。
㈢软件安装： 运行光盘上的 Windows Installer 软件包如：(80528 金相检验软件系统(发行版 2008).msi)，安装
图像采集后的界面左上角第三项的“处理”菜单中提供了十余种方法进行图像处理，具体内 容如下：
·RGB 色彩分离，HLS 色彩分离，灰度转换，均衡增强，线性增强，对数增强，指数增强，中间 值平滑，边缘增强，边缘检测，梯度检测，腐蚀，膨胀，开运算，闭运算，临界二值化，阈值分 割，临界阈值，累计阈值，差分阈值 。 ·图像立方图：
㈡系统组成：
1
整个软件系统由如下部分组成： ⒈软件程序（光盘）； ⒉加密狗：客户需事先选择加密狗类型（并口型或者 USB 型）； ⒊文字资料：《使用说明书》（光盘上有 WORD 文档）； ㈢硬件运行环境： ⒈电脑推荐配置：
⑴CPU：奔腾 4 型，主频 2.8G 以上； ⑵内存：1G 及以上（ 否则安装时会出错）； ⑶硬盘：C 盘可用空间 2G 以上，软件（推荐）安装在 C 盘； ⑷显示卡：可提供 3D 加速的 AGP 显示卡、可达到真彩色； ⒉视频采集卡： 本软件支持多种视频采集卡，用户可在“功能选择”菜单中选择相应的采集卡。
应用图像软件进行图像分析时，必须先设定当前环境下的硬件参数，才能保证系统测量数据 的真实性和准确性，否则，得出的结果将不准确。当软、硬件环境发生变化后，该参数必须作相 应的变更。
参数测得后，应使用本软件的“几何测量”功能，对已知尺寸的测微尺图像进行测量，以验 证数据的准确性。 ㈡初始设置：
软件启动后，用户将根据提示，确定当前硬件参数值，可以立即进行测试，也可人工输入。 具体界面如下：（图 1）
·进行硬件参数标定： 该方法的基本原理是：在已知实际长度的测微尺图像上，移动电子标尺，软件在该标尺移动 的过程中，自动得出覆盖部分的像素个数，由此求出在该硬件环境下，计算机显示器上每个像素 所代表的实际长度。 该过程包含 X 方向硬件参数标定、Y 方向硬件参数标定、填写硬件参数环境等步骤，具体情 况如下： ·X 方向硬件参数标定：
12
·删除断头（*）：把多余的断头删掉。 ·反相：反转图像的颜色。 ·通道：选择和组合红绿蓝色调。 ·锐化：放大图像中色彩之间的差别, 使图像中原来模糊部分变得更清晰。 ·柔化：缩小图像中色彩之间的差别, 使图像中原来清晰部分变得更模糊。 ·中值滤波去噪：图像色彩变化较大时，增大其中色彩较暗的像素, 缩小图像中色彩较亮的像素, 使其保持中间值。 ·背景亮度调整：以鼠标点中区为中心渐近增强周围图像的亮度值。 ·背景亮度均衡：载入一张同尺寸白色视屏图像，以实现当前图片得亮度均衡。 注：（*）表示该功能仅对二值化处理后的图像有效。
