钢轨焊接 ppt课件
轨道焊接工艺(建资荟萃)

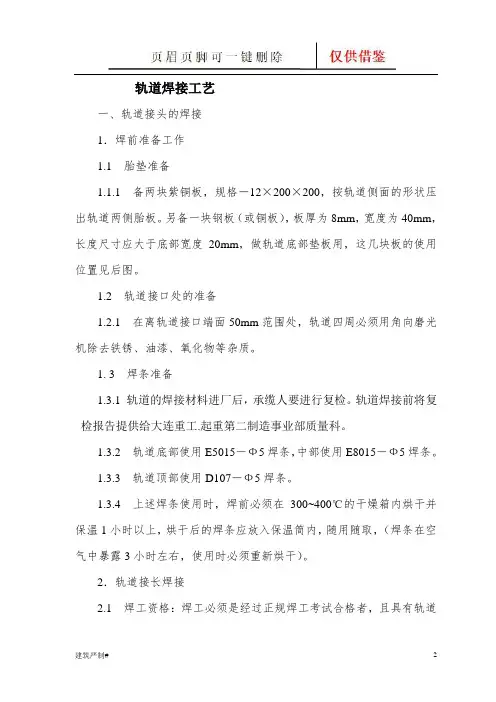

轨道焊接工艺一、轨道接头的焊接1.焊前准备工作1.1 胎垫准备1.1.1 备两块紫铜板,规格-12×200×200,按轨道侧面的形状压出轨道两侧胎板。
另备一块钢板(或铜板),板厚为8mm,宽度为40mm,长度尺寸应大于底部宽度20mm,做轨道底部垫板用,这几块板的使用位置见后图。
1.2 轨道接口处的准备1.2.1 在离轨道接口端面50mm范围处,轨道四周必须用角向磨光机除去铁锈、油漆、氧化物等杂质。
1. 3 焊条准备1.3.1轨道的焊接材料进厂后,承缆人要进行复检。
轨道焊接前将复检报告提供给大连重工.起重第二制造事业部质量科。
1.3.2 轨道底部使用E5015-Ф5焊条,中部使用E8015-Ф5焊条。
1.3.3 轨道顶部使用D107-Ф5焊条。
1.3.4 上述焊条使用时,焊前必须在300~400℃的干燥箱内烘干并保温1小时以上,烘干后的焊条应放入保温筒内,随用随取,(焊条在空气中暴露3小时左右,使用时必须重新烘干)。
2.轨道接长焊接2.1 焊工资格:焊工必须是经过正规焊工考试合格者,且具有轨道焊接经验者才能承担此项焊接工作。
2.2 轨道接长焊接可在平地上进行,首先在焊接接头的位置上铺垫上四层石棉布(每层石棉布厚3mm,宽度500mm左右,长度要能包住轨道接头),用于轨道焊接时隔热和焊后保温,在石棉布上放置轨道底部用钢垫板(或铜垫板),然后按图1所示放置轨道,保证轨道接口处间隙18-20mm,并用1米钢尺检测轨道两侧及顶面,使其平直。
焊前应在轨道接口处底部先垫高8-10mm(反变形用),以修正轨道焊后变形。
2.3 用氧-乙炔对轨道进行焊前预热,予热温度300~350℃,每边预热长度为200mm,预热方向如图2所示。
注意:预热在整个范围内的温度必须一致,预热时最好两个人同时进行,以保证预热温度的均匀性。
2.4 轨道底部焊接当预热温度达到规定的要求后,用E5015-Ф5焊条进行轨道底部焊接,焊接电流为250~280A,底部应焊满焊平,见图3所示,两侧不得有凸起部分,否则中层焊接时,两侧铜胎板装不上去。
钢轨焊缝探伤培训课件
(一)轨腰探伤扫查 双探头串列式探测 探头置于轨头顶面中心线,扫查架零 点对准需要探测截面上(图5—15),通过旋转扫架上的 调节轮盘,使两个探头以相同的速度相对移动,利用两个 探头一发一收反射式探伤法,检出钢轨腰投影范围内的缺 陷。
(二)焊缝轨腰正常回波显示 双探头串列式探测 属反射式探伤,探测截面上无缺陷时, 发射的超声波经轨底反射后继续向前传播,无法被另一个 探头接收,因此,无任何波形显示。
钢轨焊缝超声波探伤
检控车间:李方君
随着列车运行速度提高,无缝线路铺设占正线比例 越来越大,目前钢轨焊接形式主要有接触焊、气压焊和 铝热焊三种,这些焊接方式在无缝线路中各占钢轨焊缝 比例不同,以接触焊焊缝为最多,约为85%左右,铝热 焊和移动气压焊焊缝根据铺设情况,各占约为7%左右。 我段95年铺设无缝线路以来,全段无缝线路已占70%, 由于焊接质量的原因焊缝伤损一直很多,我们北方冬季 气温低无缝线路钢轨拉应力较大,焊缝伤损发展迅速, 危害性大,所以焊缝探伤已经成为我们探伤的重中之重。 我们通过10多年的实践,积累了很多发现焊缝伤损的经 验,下面我将焊缝常见伤损的探伤作一下总结,介绍给 大家。
接收探头
发射探头
(三)缺陷回波显示 双探头串列式探测 当探测截面上存在面积状缺陷时,反射 波进入接收探头,仪器显示缺陷回波。
伤损实物
轨腰伤损探伤过程动画演示
三、焊缝轨底探伤
• 钢轨焊缝轨底是常规探伤无法检测的部位,通常使用通用 探伤仪,配K值探头进行探测;也可使用钢轨探伤仪,配 探头转换盒(有限幅器)和单晶片70°探头进行探伤。下 面介绍前一种探伤方法。
一、焊缝轨头探伤
• (一)焊缝轨头探伤扫查 • 为使钢轨焊缝轨头得到全面扫查,我们采用K2.5探头在轨 顶面采用纵向移动和偏角纵向移动两种方式。
钢轨焊接ppt课件
精选课件
5、 钢轨闪光焊工艺
连续闪光焊工艺( K系列 ) 脉动闪光焊工艺( K系列 ) 预热闪光焊工艺( GAAS80系列)
44
精选课件
连续闪光焊工艺
基本阶段: 焊接主要可以分为四个阶段:第一阶段为不
稳定闪光阶段(或称预热闪光阶段);第二阶 段为稳定闪光阶段;第三阶段为加速烧化阶段; 第四阶段为顶锻阶段。连续闪光焊是以连续烧 化为主的焊接方法,烧化速度较快,因此,连 续闪光焊的第一、第二阶段是按照位移量来设 定的,当焊接烧化量达到了设定值,系统自动 进入下一阶段。第三阶段一般人为设定为10s。 第四阶段按照设定的位移量(顶锻量)设置, 一般在10~18mm范围内。
29
精选课件
乌克兰巴顿焊接研究所生产的K1000焊机
30
精选课件
K1000焊机 K1000是K190的升级产品,焊机的控制系统
进行了PLC以及比例伺服阀的改造,同时, 顶锻油缸采用了并联机构。K1000可以进行 连续闪光工艺,也可以采用脉动工艺,钢轨 的水平夹紧增加了一级轨腰定位,这些功能 的增加,更加有利于保证钢轨的对中精度。
AMS60焊机 瑞士施拉特(SCHLATTER)公司生产的
ASM60焊机的机头与K系列焊机完全不同, 可以说是瑞士人独立设计的。ASM60焊机 的控制系统的设计存在不足,不仅焊接效 率低,而且常常出现“拒绝焊接”现象, 在我国进口的几台ASM60中几乎都出现了 这一现象。机头重量比K系列重得多,达到 了6吨,操作的灵活性受到了限制。
36
精选课件
乌克兰巴顿焊接研究所生产的K900焊机
37
精选课件
K922焊机
K922是近几年开发的,最大特点是可以完 成保压推凸。由图可以看出,焊接的左端 多了两个专用于推凸的油缸。另外,为了 减轻焊机的重量,钢轨夹紧油缸采用了升 压技术,这样,该焊机可以用于线上的钢 轨锁定焊。但是,K922焊机的锁定焊功能 应用较为复杂,焊接的稳定性也有待进一 步提高。
钢轨焊缝超声波探伤讲稿PPT课件
通过建立完善的质控体系,对探伤过程和结果进行监控和记录,及时 发现并纠正问题,确保探伤结果的准确性。
06
总结与展望
钢轨焊缝超声波探伤的总结
超声波探伤技术原理
超声波探伤技术利用超声波在物质中的传播和反射特性,检测材料内部是否存在缺陷或异 常。在钢轨焊缝的检测中,超声波探伤技术具有无损、高效、准确的优点。
采用最先进的超声波探伤仪,结合高速移动 检测技术。
探伤过程
在列车运行期间,对钢轨焊缝进行实时检测, 记录并分析异常回波。
检测结果
成功发现一处潜在的裂纹并及时进行了处理, 确保了高速铁路的安全运营。
05
钢轨焊缝超声波探伤的 挑战与解决方案
探伤过程中的干扰因素
噪声干扰
由于探伤过程中存在各种噪声,如机械振动、电磁干扰等,这些 噪声可能会掩盖或混淆缺陷信号,影响探伤结果的准确性。
供更加可靠的保障。
02
钢轨焊缝超声波探伤原 理
超声波的产生与传播
超声波的产生
通过高频电场和磁场交替作用,在压电晶体上产生机械振动,从而产生超声波。
超声波的传播
超声波在固体、液体和气体中传播时,会因介质的特性而发生折射、反射和散 射。
超声波的反射与折射
反射
当超声波遇到不同介质界面时,部分声波能量会反射回原介 质,其余声波能量继续传播。
特点
具有高灵敏度、高分辨率和高可靠性 ,能够快速准确地检测出钢轨焊缝内 部的裂纹、气孔、夹杂等缺陷,为保 障铁路运输安全提供有力支持。
超声波探伤的重要性
01
确保钢轨焊缝质量
超声波探伤能够检测出焊缝内部的缺陷,及时发现并处理,有效保证钢
轨焊缝的质量,防止因焊缝质量问题导致的安全事故。
轨道焊接
桥、门式起重机大车运行轨道应尽量使用无缝钢轨,但由于诸多因素的限制,大多数只能使用标准长度为12.5m的旧轨,这样每Anm线路上就分别有16个接头,因此给起重机运行带来冲击。
振动,不仅造成钢轨出现低接头,而且对起重机各部件的使用寿命与维修周期、司机的舒适、货物的平稳安全等都有影响。
为此通过焊接方法实现无缝长轨具有重要的现实意义。
目前,铝热焊接钢轨技术应用最为广泛,但成本较大,请工务段焊一个接头需2千元,且操作复杂,不易推广使用。
我站应用最普通的交流手工电弧焊机对既有线路的钢轨进行焊接,焊一个接头仅需120元的成本就可取得较好的效果。
现加以总结,供同行参考。
1 钢轨焊接时应注意的几个问题(l)钢轨是铁路专用的高碳中锰钢(见表1),焊接性较差,特别是大多数钢轨出厂时已作轨头表面淬火,加上板厚大,很容易产生焊接裂纹,尤其是延迟裂纹,在应力作用下还可能向母材(钢轨)及焊缝金属的纵深发展。
只有满足特殊要求,才能获得较好的焊接质量。
(2)线路上铺设的钢轨和焊接接头,使用中经受的是动载荷,破坏形式为疲劳断裂,因此,需要根据疲劳负荷的形式和影响疲劳强度的因素来研究提高其接头强度的措施,防止焊缝产生气孔、夹渣、未焊透和未熔合等缺陷。
(3)钢轨的横截面尺寸变化较大(见图l、表2),按常规开U形坡口焊接已无实际意义,因而采用不开坡口、预留间隙(轨缝)、背面加垫板的焊接方案。
(4)由于露天钢轨的热胀冷缩,每100m线路应留1个接头不焊,且车挡两端的轨头应能自由伸缩。
焊接钢轨最佳的气温为h-30℃,焊接过程中应保证不受风雪和雨水侵袭,否则应停止焊接。
2 焊接准备2.1 调整钢轨需提前对整条线路进行全面检修,更换失效垫板、扣件、衬垫、缓冲胶板及螺杆等,发现钢轨有损伤、裂纹或扭曲不宜再用的必须更换,使整条线路外观上不产生左右错牙、前后高低不平和歪扭等缺陷。
调轨后最好能预留出轨缝8-10——,如果预留轨缝过小,会产生焊不透情况。
钢轨焊接理论培训讲义
