10kV三相电压互感器
10kv电压互感器vv接法变比

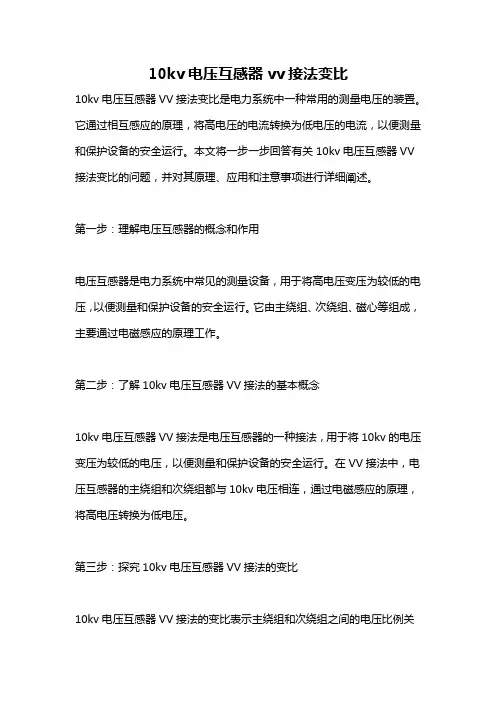

10kv电压互感器vv接法变比10kv电压互感器VV接法变比是电力系统中一种常用的测量电压的装置。
它通过相互感应的原理，将高电压的电流转换为低电压的电流，以便测量和保护设备的安全运行。
本文将一步一步回答有关10kv电压互感器VV 接法变比的问题，并对其原理、应用和注意事项进行详细阐述。
第一步：理解电压互感器的概念和作用电压互感器是电力系统中常见的测量设备，用于将高电压变压为较低的电压，以便测量和保护设备的安全运行。
它由主绕组、次绕组、磁心等组成，主要通过电磁感应的原理工作。
第二步：了解10kv电压互感器VV接法的基本概念10kv电压互感器VV接法是电压互感器的一种接法，用于将10kv的电压变压为较低的电压，以便测量和保护设备的安全运行。
在VV接法中，电压互感器的主绕组和次绕组都与10kv电压相连，通过电磁感应的原理，将高电压转换为低电压。
第三步：探究10kv电压互感器VV接法的变比10kv电压互感器VV接法的变比表示主绕组和次绕组之间的电压比例关系。
在VV接法中，变比通常为1:10或者1:20，即主绕组的电压是次绕组电压的1/10或者1/20。
第四步：分析10kv电压互感器VV接法的工作原理10kv电压互感器VV接法通过电磁感应的原理工作。
当高压侧施加交流电压时，磁心中会产生交流磁场，这个磁场将从主绕组传递到次绕组中，导致次绕组中产生电流。
根据电磁感应定律，主次绕组中的电流和电压之间存在一定的比例关系，这就实现了将高电压变压为低电压的功能。
第五步：介绍10kv电压互感器VV接法的应用10kv电压互感器VV接法广泛应用于电力系统中的测量和保护装置，如变电站、配电系统、发电厂等。
它可以用于测量系统的电压、保护设备、检测电力质量等重要功能，保障电力系统的正常运行。
第六步：指出10kv电压互感器VV接法的注意事项在使用10kv电压互感器VV接法时，需要注意以下几点。
首先，安装和维护人员要具备专业知识和技能，以确保设备的安全和稳定运行。
10kv电压互感器原理

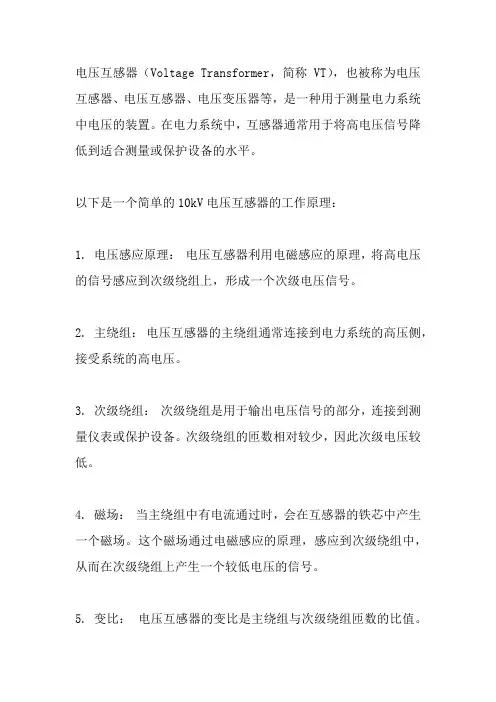

电压互感器（Voltage Transformer，简称VT），也被称为电压互感器、电压互感器、电压变压器等，是一种用于测量电力系统中电压的装置。
在电力系统中，互感器通常用于将高电压信号降低到适合测量或保护设备的水平。
以下是一个简单的10kV电压互感器的工作原理：
1. 电压感应原理：电压互感器利用电磁感应的原理，将高电压的信号感应到次级绕组上，形成一个次级电压信号。
2. 主绕组：电压互感器的主绕组通常连接到电力系统的高压侧，接受系统的高电压。
3. 次级绕组：次级绕组是用于输出电压信号的部分，连接到测量仪表或保护设备。
次级绕组的匝数相对较少，因此次级电压较低。
4. 磁场：当主绕组中有电流通过时，会在互感器的铁芯中产生一个磁场。
这个磁场通过电磁感应的原理，感应到次级绕组中，从而在次级绕组上产生一个较低电压的信号。
5. 变比：电压互感器的变比是主绕组与次级绕组匝数的比值。
变比决定了互感器将高电压降低到多少，以适应测量或保护设备的需求。
6. 绝缘和保护： 10kV电压互感器通常要求良好的绝缘性能，以确保高电压和次级电压之间的安全隔离。
此外，互感器还可能包含一些保护装置，以应对系统中的异常情况。
总体而言，电压互感器是电力系统中用于测量和保护的重要设备，能够提供准确的次级电压信号，以便进行监测和控制。

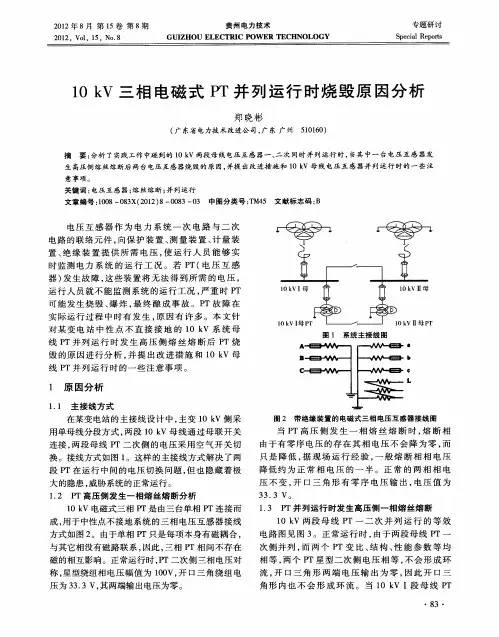

10kV三相电磁式PT并列运行时烧毁原因分析
２ ２，Ｖｏ ，１ ０１ ｌ ５，Ｎ ８ ．
贵州 电力技术
ＧＵＩ ＨＯＵ Ｚ ＥＬＥＣＴＲＩ ＯＷ ＥＲ ＣＰ ＴＥＣＨＮＯＬＯＧＹ
专 题 研 讨
Ｓ ｅ ｉ Ｒｅ ｏ ｓ ｐ ｃ￣ ｐｔ
１ Ｖ 三 相 电磁 式 Ｐ Ｏｋ Ｔ并 列 运 行 时 烧 毁 原 因 分 析
与其 它相 没有 磁路 联 系 ， 因此 ， 相 相 间不 存 在 三
磁 的相互 影 响。正 常运行 时 ， 二 次 侧 三相 电压 对 称， 星型绕 组 相 电压 幅值 为 １０ 开 口三 角 绕 组 电 ０ Ｖ， 压 为 ３ ． 其 两端输 出电压 为零 。 ３ ３Ｖ，
次侧并列 ， 两个 Ｐ 而 Ｔ变 比、 构 、 能 参 数 等 均 结 性 相等 ， 个 Ｐ 两 Ｔ星 型 二 次侧 电压 相 等 ， 会 形 成 环 不
降低 约 为 正 常 相 电 压 的一 半 。 正 常 的 两 相 相 电
压 不 变 ， 口三 角 形 有 零 序 电 压 输 出 ， 压 值 为 开 电
３３． Ｖ 。 ３
１ Ｖ 电磁式 三相 Ｐ ０ｋ Ｔ是 由三 台单 相 Ｐ Ｔ连接 而
１３ Ｐ ． Ｔ并 列运行 时发 生 高压侧 一相 熔 丝熔 断
意事项。
关键 词 ： 电压 互 感 器 ； 丝 熔 断 ； 列 运 行 熔 并 文 章 编 号 ：０ ８— ８ Ｘ（０ ２ ８— ０ ３— ３ 中图 分 类 号 ： Ｍ ５ 文 献 标 志 码 ： １０ ０ ３ ２ １ ） ０ ８ ０ Ｔ ４ Ｂ
电压 互 感 器 作 为 电 力 系 统 一 次 电 路 与 二 次 电路 的联 络 元 件 ， 向保 护 装 置 、 量 装 置 、 量 装 测 计
浅析10kV配电网电压互感器的应用

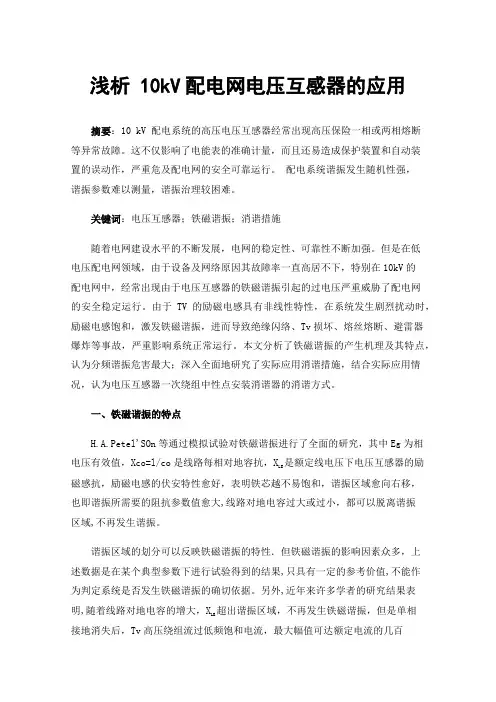

浅析 10kV配电网电压互感器的应用摘要：10 kV 配电系统的高压电压互感器经常出现高压保险一相或两相熔断等异常故障。
这不仅影响了电能表的准确计量，而且还易造成保护装置和自动装置的误动作，严重危及配电网的安全可靠运行。
配电系统谐振发生随机性强，谐振参数难以测量，谐振治理较困难。
关键词：电压互感器；铁磁谐振；消谐措施随着电网建设水平的不断发展，电网的稳定性、可靠性不断加强。
但是在低电压配电网领域，由于设备及网络原因其故障率一直高居不下，特别在10kV的配电网中，经常出现由于电压互感器的铁磁谐振引起的过电压严重威胁了配电网的安全稳定运行。
由于TV的励磁电感具有非线性特性，在系统发生剧烈扰动时，励磁电感饱和，激发铁磁谐振，进而导致绝缘闪络、Tv损坏、熔丝熔断、避雷器爆炸等事故，严重影响系统正常运行。
本文分析了铁磁谐振的产生机理及其特点，认为分频谐振危害最大；深入全面地研究了实际应用消谐措施，结合实际应用情况，认为电压互感器一次绕组中性点安装消谐器的消谐方式。
一、铁磁谐振的特点H.A.Petel'SOn等通过模拟试验对铁磁谐振进行了全面的研究，其中Eg为相电压有效值，Xco=l/co是线路每相对地容抗，X是额定线电压下电压互感器的励LE磁感抗，励磁电感的伏安特性愈好，表明铁芯越不易饱和，谐振区域愈向右移，也即谐振所需要的阻抗参数值愈大,线路对地电容过大或过小，都可以脱离谐振区域,不再发生谐振。
谐振区域的划分可以反映铁磁谐振的特性．但铁磁谐振的影响因素众多，上述数据是在某个典型参数下进行试验得到的结果,只具有一定的参考价值,不能作为判定系统是否发生铁磁谐振的确切依据。
另外,近年来许多学者的研究结果表超出谐振区域，不再发生铁磁谐振，但是单相明,随着线路对地电容的增大，XLE接地消失后，Tv高压绕组流过低频饱和电流，最大幅值可达额定电流的几百倍．足以熔断Tv一次侧保险或损坏TV。
高频谐振的过电压极其严重,远远超出设备绝缘水平,但高频谐振发生的线路长度范围极小，在实际工程中几乎不会出现：基频谐振和分频谐振的过电压水平在设备绝缘承受范围之内,但7rv一次侧电流则超出额定值百倍以上,对Tv高压熔断器和电压互感器本身都构成极大威胁，所以要予以重点研究，尤其是分频谐振。
10kV电压互感器运行故障原因分析及改进措施

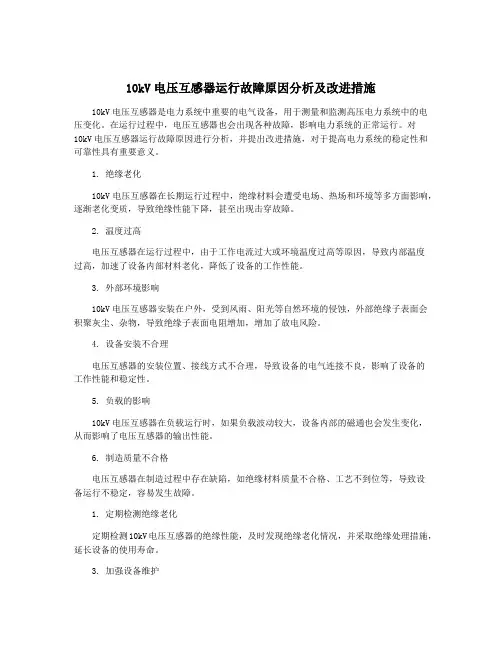

10kV电压互感器运行故障原因分析及改进措施10kV电压互感器是电力系统中重要的电气设备，用于测量和监测高压电力系统中的电压变化。
在运行过程中，电压互感器也会出现各种故障，影响电力系统的正常运行。
对10kV电压互感器运行故障原因进行分析，并提出改进措施，对于提高电力系统的稳定性和可靠性具有重要意义。
1. 绝缘老化10kV电压互感器在长期运行过程中，绝缘材料会遭受电场、热场和环境等多方面影响，逐渐老化变质，导致绝缘性能下降，甚至出现击穿故障。
2. 温度过高电压互感器在运行过程中，由于工作电流过大或环境温度过高等原因，导致内部温度过高，加速了设备内部材料老化，降低了设备的工作性能。
3. 外部环境影响10kV电压互感器安装在户外，受到风雨、阳光等自然环境的侵蚀，外部绝缘子表面会积聚灰尘、杂物，导致绝缘子表面电阻增加，增加了放电风险。
4. 设备安装不合理电压互感器的安装位置、接线方式不合理，导致设备的电气连接不良，影响了设备的工作性能和稳定性。
5. 负载的影响10kV电压互感器在负载运行时，如果负载波动较大，设备内部的磁通也会发生变化，从而影响了电压互感器的输出性能。
6. 制造质量不合格电压互感器在制造过程中存在缺陷，如绝缘材料质量不合格、工艺不到位等，导致设备运行不稳定，容易发生故障。
1. 定期检测绝缘老化定期检测10kV电压互感器的绝缘性能，及时发现绝缘老化情况，并采取绝缘处理措施，延长设备的使用寿命。
3. 加强设备维护定期清洁电压互感器外部绝缘子表面，避免污浊物影响设备的绝缘性能，保证设备的安全运行。
5. 优化负载运行对负载运行情况进行监测和分析，采取措施稳定负载运行，减小负载波动对电压互感器的影响。
6. 加强质量管理加强对电压互感器制造过程的质量管理，确保制造工艺的合理性和制造质量的稳定性，提高设备的可靠性和稳定性。
10kv电压互感器参数
10kv电压互感器参数摘要：I.10kv 电压互感器简介A.电压互感器的作用B.10kv 电压互感器的应用场景II.10kv 电压互感器参数A.工作电压B.变压比C.精度等级D.容量E.保护级别III.10kv 电压互感器的选购与使用A.选购注意事项B.接线方式C.运行与维护IV.10kv 电压互感器的常见问题及解决方案A.故障现象B.原因分析C.解决方案正文：10kv 电压互感器是一种电力系统中常见的测量设备，主要用于将高电压降压为低电压，以供给仪表、保护装置等设备使用。
在10kv 电压等级的电力系统中，电压互感器的应用非常广泛，如变电站、发电厂等场合。
一、10kv 电压互感器简介电压互感器，又称为降压互感器，是一种电力系统中用于测量高电压的设备。
它通过将高电压降压为低电压，以供给仪表、保护装置等设备使用。
10kv 电压互感器主要用于10kv 电压等级的电力系统中，如变电站、发电厂等场合。
1.作用电压互感器的主要作用是将高电压降低到适合仪表、保护装置等设备使用的低电压，以保证这些设备的正常运行。
2.应用场景10kv 电压互感器广泛应用于10kv 电压等级的电力系统中，如变电站、发电厂等场合。
在这些场合，电压互感器通常用于测量母线电压、馈线电压等，为继电保护、自动化装置等提供信号。
二、10kv 电压互感器参数10kv 电压互感器的参数主要包括工作电压、变压比、精度等级、容量和保护级别等。
1.工作电压工作电压是指电压互感器能够正常工作的电压范围。
10kv 电压互感器的工作电压通常为10kv。
2.变压比变压比是指电压互感器的一次侧电压与二次侧电压之比。
10kv 电压互感器的变压比通常为10/1，即一次侧电压为10kv，二次侧电压为100v。
3.精度等级精度等级是指电压互感器的测量误差限值。
10kv 电压互感器的精度等级通常为0.5 级或0.2 级。
4.容量容量是指电压互感器能够承受的最大负荷电流。
10kv 电压互感器的容量通常为1000VA、2000VA 等。
10kV电压互感器运行故障原因分析及改进措施
10kV电压互感器运行故障原因分析及改进措施10kV电压互感器是电力系统中非常重要的设备，用于测量电压和互联电气设备。
由于长期工作环境和操作人员的使用不当，电压互感器经常会发生故障，导致电力系统运行不稳定。
对10kV电压互感器的运行故障原因进行分析，并提出改进措施，对于保障电力系统的稳定运行具有重要意义。
1. 环境因素影响10kV电压互感器通常安装在户外，受到天气、温度变化等自然环境的影响。
长期暴露在潮湿、高温或寒冷环境下，可能导致绝缘性能下降，引起故障。
2. 维护不及时由于10kV电压互感器长期运行在高压和高温环境下，需要定期进行维护和检修。
如果维护和检修不及时，可能会导致电压互感器内部部件老化、磨损，从而引起故障。
3. 操作人员使用不当操作人员在使用10kV电压互感器时，经常需要对设备进行操作和调试。
如果操作人员对设备操作不规范，可能会导致设备损坏或故障。
4. 设计和制造质量问题部分10kV电压互感器的设计和制造质量存在一定问题，可能会导致一些潜在的故障隐患，在长期运行后可能引发故障。
5. 长期负载运行10kV电压互感器通常需要长时间处于负载运行状态，加速了设备内部部件的老化，降低了设备的使用寿命，有可能导致故障。
二、改进措施1. 加强维护和检修定期对10kV电压互感器进行维护和检修，可以延长设备的使用寿命，减少故障的发生。
特别是对设备的绝缘性能进行定期检测和维护，保证其在长期高压运行下的安全可靠性。
2. 提高设备的耐久性针对10kV电压互感器长期处于负载运行的特点，可以通过改进材料和工艺，提高设备的耐久性，降低部件老化速度。
4. 加大对设备质量的把关在选购10kV电压互感器时，应加大对设备质量的把关，选择正规厂家的产品，确保设备的设计和制造质量。
5. 完善故障预警机制建立完善的故障预警机制，对10kV电压互感器的运行状态进行实时监测和分析，一旦发现异常情况及时进行处理，可以避免故障的发生。
10kv电压互感器烧坏的可能原因
10kv电压互感器烧坏的可能原因10kV电压互感器烧坏的可能原因：1.超载电流：当互感器承受的电流超过了额定电流的最大值时，互感器的绕组容易受损，导致烧坏。
这可能是因为电网的负荷增加导致电流超负荷，或者是电网故障引起的短路电流过大。
2.短路故障：当电网发生短路故障时，互感器会承受瞬态电流的冲击。
这些电流峰值很高，并且非常短暂，很容易导致互感器的绝缘击穿或电弧故障。
3.过电压：当电网发生过电压情况时，互感器的绝缘能力会受到损害。
过电压可能是由于雷击、开关操作不当或故障引起的。
4.外部短路故障：当互感器的绕组与电网之间存在短路故障时，绕组会受到过热和电弧的损害，导致互感器烧坏。
5.负荷不平衡：当三相负荷不平衡时，互感器会承受额外的热负荷。
如果不平衡电流超过了互感器额定容量的范围，就会导致互感器过热，甚至烧坏。
6.绝缘老化：互感器的绝缘部分随着时间的推移会出现老化现象，绝缘材料的性能会下降，导致绝缘能力减弱，更容易受到电弧或电击穿的损害。
7.制造质量问题：互感器制造过程中可能会存在制造缺陷，如绕组接触不良、绝缘处理不当等，这些问题可能会导致互感器的烧坏。
为了避免互感器的烧坏，可以采取以下措施：1.定期检查和维护互感器，确保其绝缘性能良好。
2.安装过电压保护装置，以保护互感器免受外部过电压的冲击。
3.配备合适容量的互感器，以适应负荷变化和不平衡的情况。
4.监测负荷情况，随时调整和平衡负荷，避免不平衡电流引起的问题。
总之，10kV电压互感器烧坏的原因可能有多种，包括超载电流、短路故障、过电压、绝缘老化、负荷不平衡以及制造质量问题等。
为了减少互感器烧坏的风险，需要定期检查和维护互感器，采取正确的安装和操作措施，并配备适当的保护装置来保护互感器。
10kV电压互感器运行及出现谐振
1 10 kV配电所电压互感器运行及出现谐振情况我段管内10KV配电所均为中性点不接地系统（小电流接地），各配电所的每一段母线上均接有一台三相五柱式电压互感器（PT），其一次线圈中性点直接接地。
由于电网对地电容与PT的线路电感构成谐振条件，在运行中经常出现铁磁谐振现象，引起过电压，出现“虚幻接地”或烧断PT高压保险，甚至在运行中出现过PT一次侧零相瓷瓶内部引线烧断的现象。
下面仅列举岱岳配电所2000年出现谐振过电压及PT保险熔断的部分事例：① 2000年3月5日13：15，岱岳配电进线一开关跳闸，Ⅰ段母线PT高压保险熔断3相。
跳闸原因是线路瞬间故障。
② 2000年3月18日20：50，岱岳配电Ⅰ段母线PT高压保险B相在运行中熔断。
③ 2000年3月23日8：51，岱岳配电自闭一、自闭二开关跳闸，发“电压回路断线”、“10KV 系统接地”光字牌，自闭母线PT高压保险熔断。
原因是自闭线路故障。
④ 2000年6月11日，岱岳配电所全所停电春防试验，在作业结束后送电合电源进线开关时，发“10KV系统接地”光字牌，出现“虚幻接地”现象，馈线送电后复归。
2 铁磁谐振过电压产生原理在中性点不接地系统中，为了监视系统的三相对地电压，配电所内10 kV母线上常接有Y/Y/接线的三相五柱电磁式PT，其电气结线见图1。
图1 10KV PT未装消谐装置时电气示意图正常时PT的励磁阻抗很大，系统对地阻抗呈容性，三相电压基本平衡，中性点的位移电压很小。
但在系统出现暂态过程时，如单相接地的发生和消失等，都会使PT中暂态励磁电流急剧增大，感值下降，于是三相电感值有所不同，在PT的开口三角处出现零序电压。
设L0为PT三相并联的零值电抗，当L0与3C0回路达到固定振荡频率ω0时，将会在系统中产生谐振现象。
随着线路的延长，依次发生1/2次分频谐振、高次谐振。
当发生谐振时，由于PT感抗显著下降，励磁电流急剧增大，可达到额定值的数十倍，造成PT烧毁或保险熔断。
10kv电压互感器原理
10kv电压互感器原理
10kV电压互感器原理
电压互感器是一种用来测量高电压的装置，它利用互感原理将高电压转换成低电压，以便于测量和保护设备的运行。
电压互感器的工作原理可以简单概括为两点：一是将高电压引入一组绕组中，通过互感作用使得二次绕组上产生与输入电压成正比的低电压；二是通过合适的绕组匝数比对输入输出电压进行变比。
具体来说，10kV电压互感器一般由一个高压绕组和一个低压
绕组组成。
高压绕组通常由数百匝的细线绕成，在高压侧串联接入待测电路中。
低压绕组则由较大匝数的粗线绕成，用于测量低电压。
当10kV电压互感器连接到高压侧时，高压绕组中的电流通过
互感作用传输到低压绕组上。
由于绕组匝数比的关系，输入电压与输出电压之间存在一定的变比关系。
通常情况下，变比可以根据绕组匝数之比来计算。
值得注意的是，为了保证测量的准确性和安全性，电压互感器通常配有保护装置，如保险丝或溢流继电器。
这样当电流超过互感器的承载范围时，保护装置就会及时切断电路，避免设备受到过大的电压影响。
总之，10kV电压互感器利用互感原理将高电压转换成低电压，
通过合适的绕组匝数比进行变比，以便于测量和保护设备的运行。
同时，配备保护装置可以确保互感器和设备的安全运行。
变电站10kV电压互感器技术规范书(专用部分)
中国南方电网CHINASOUTHERNPOWERGRID技术规范书 （专用部分）版本号：2023J®V1O编号：中国南方电网有限责任公司2023年O1月⅜目录一、工程概述 (1)1.1工程概况 (1)1.2使用条件 (1)二、设备详细技术要求 (2)2.1供货需求及供货范围 (2)2.22标准技术特性参数表 (2)2.33投标人资料提交时间及培训要求 (5)2.4主要元器件来源 (6)2.5备品备件、专用工具和仪器仪表供货表 (6)三、投标方技术偏差 (6)3.1投标方技术偏差 (6)3.2投标方需说明的其他问题 (7)四、设计图纸提交要求 (7)4.1图纸资料提交单位 (7)4.2一次、二次及土建接口要求（适用于扩建工程） (7)4.3设备图纸及资料 (7)五、其他 (8)5.11CC数据文件 (8)一、工程概述1.1工程概况本技术规范书采购的设备适用的工程概况如下：表1.1工程概况一览表（项目单位填写）1.2使用条件本技术规范书采购的设备适用的外部条件如下：表1.2设备外部条件一览表（项目单位填写）2.1供货需求及供货范围投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术规格•览表。
投标方应如实填写“投标方保证”栏。
投标人应认真逐项填写技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写投标方技术偏差表。
注：需明确以下类型参数填写方式：1、针对标准值特性“单一”，投标人必须响应，或者提出偏差填写在“3.1投标方技术偏差”部分；2、针对标准值特性“可选”，项目单位可选定参数，投标人填写投标响应值；3、针对标准值特性“扩建”，项目单位根据原有项目实际情况填写，投标人应满足项目单位要求值；4、针对标准值特性“投标人提供"，投标方根据实际情况填写投标响应值；5、针对标准值特性“特殊”，项目单位提出的不在“单一、可选、扩建、投标人提供”的特殊要求，需附对应审批流程。
10kV电网三相电压不平衡浅析
10kV电网三相电压不平衡浅析连江县地处东南沿海，靠海多山，部分地区受台风、雷雨等气候灾害影响严重，加之树线矛盾、外力破坏等原因，10kV电网电压三相不平衡情况时有发生。
连江地区10kV电网采用的是小电流接地系统，非短路故障按目前的保护装置配置无法实现对故障的准确判断隔离，调度员只能通过对母线电压变化的解读和分析来判断故障类型，确定处理方案。
1 三相电压不平衡故障类型及影响10kV电网发生三相电压不平衡异常情况大致有四类；1.1 测量回路故障测量回路故障主要是电压互感器一次或二次回路断线。
电压互感器故障将影响继电保护、测量和计量功能的正常使用，使调控员无法正常监控电网运行情况，对电网故障无法及时处理。
1.2 运行参数异常运行参数异常，比如谐振故障。
10kV系统发生谐振时，在谐振电压和工频电压的作用下，会造成电压互感器内部过电压，持续时间过长将导致电压互感器烧毁，甚至引起母线故障。
1.3 失地故障1.3.1 单相失地故障，10kV配电网络一般是中性点不接地系统，发生单相失地故障时，在故障点仅产生很小的电容电流，不影响系统各点对地电位变化，UA、UB、UC电压三角形未变，不影响用户用电，因此线路发生单相失地后，规程允许再继续运行1～2小时。
1.3.2 两相失地故障，两相接地短路后，一般会导致开关保护动作，切除故障线路。
1.4 断线故障断线故障，造成系统非全相运行，可能危及人身安全，一般不允许长期存在，调度应及时断开故障线路。
2 三相电压不平衡信号特征发现10kV母线三相电压不平衡时，调度员首先要了解各相电压情况，然后根据电压值变化情况，根据理论知识和工作经验进行分析，判断故障引起原因、种类，帮助现场人员寻找故障点。
经过多年对10kV电网发生三相电压不平衡故障的现象的观察记录，并查询了一些资料，三相不平衡故障大致有以下信号特征：2.1 电压互感器故障2.1.1 PT高压熔丝熔断：熔断相电压为接近零，其他相不变，与故障相有关的线电压接近相电压，与故障无关的线电压不变。
10kv电压互感器参数
10kV电压互感器参数1. 介绍电压互感器是一种用于测量高压电网中电压的重要设备，它将高压电网的电压通过互感作用转换成低压信号，以便进行监测和保护。
本文将详细探讨10kV电压互感器的参数。
2. 电压互感器的基本原理电压互感器是一种变压器，它由高压绕组和低压绕组组成。
高压绕组将高压电网的电压引入，低压绕组则输出相应的低压信号。
电压互感器的基本原理是根据电磁感应定律，通过高压绕组和低压绕组之间的互感作用，将高压电网的电压转换成低压信号。
3. 10kV电压互感器的参数10kV电压互感器的参数对于电网的监测和保护至关重要。
下面是一些常见的10kV 电压互感器参数：3.1 额定电压额定电压是指电压互感器能够正常工作的最大电压值。
10kV电压互感器的额定电压为10kV，意味着它能够测量和转换不超过10kV的电压信号。
3.2 额定容量额定容量是指电压互感器能够输出的最大功率。
10kV电压互感器的额定容量通常在100VA到5000VA之间，根据具体应用需求进行选择。
3.3 准确度等级准确度等级是衡量电压互感器测量精度的重要参数。
10kV电压互感器的准确度等级通常为0.2级或0.5级，表示其测量误差在额定电压的0.2%或0.5%以内。
3.4 频率频率是指电压互感器能够正常工作的电压信号的频率范围。
10kV电压互感器通常适用于50Hz或60Hz的电压信号。
3.5 阻抗阻抗是电压互感器的另一个重要参数，它影响着电压互感器的响应特性。
10kV电压互感器的阻抗通常在10Ω到100Ω之间。
4. 10kV电压互感器的应用10kV电压互感器广泛应用于电网的监测和保护系统中。
它们可以用于测量电压、监测电网状态、保护电网设备等。
以下是一些10kV电压互感器的应用场景：4.1 电力系统监测10kV电压互感器可以用于测量电力系统中的电压，监测电网的稳定性和负荷情况。
通过对电压信号的测量和分析，可以及时发现电网故障和异常情况，保障电网的安全运行。
10kv电压互感器绝缘标准
10kv电压互感器绝缘标准【原创版】目录1.10KV 电压互感器的概述2.10KV 电压互感器的绝缘标准3.10KV 电压互感器的耐压试验标准做法4.10KV 电压互感器的使用和维护注意事项正文一、10KV 电压互感器的概述10KV 电压互感器是一种用于测量高电压的电气设备，它将高电压转换为较低的电压，以便于测量和保护。
在我国，10KV 电压互感器广泛应用于电力系统、工业企业以及居民区等场所，确保电力系统的安全稳定运行。
二、10KV 电压互感器的绝缘标准10KV 电压互感器的绝缘标准主要涉及到其外部绝缘和内部绝缘。
外部绝缘主要包括瓷套、铸件、接线端子等，内部绝缘则包括绕组绝缘、绝缘子等。
在实际应用中，10KV 电压互感器的绝缘标准需要满足以下要求：1.具有良好的耐压性能，能够承受一定时间内的过电压冲击。
2.具有良好的耐热性能，能够在长时间运行过程中保持稳定。
3.具有良好的防潮性能，能够防止内部绝缘受潮导致绝缘性能下降。
三、10KV 电压互感器的耐压试验标准做法在进行 10KV 电压互感器的耐压试验时，需要按照以下标准做法进行：1.首先，将一次侧的同相的首端和尾端端接，接耐压设备的高压侧；其次，把二次侧短接接地。
2.然后，可以升压进行测试。
需要注意的是，耐压试验有三种试验标准，即出厂试验、交接试验和大修试验。
不同试验标准的耐压要求不同，通常出厂试验电压最高，交接试验次之，大修试验最低。
3.在进行耐压试验时，必须把一次的同相的首尾短接，要不然会产生电感，影响测试结果。
四、10KV 电压互感器的使用和维护注意事项1.在使用 10KV 电压互感器时，应按照产品说明书进行安装和接线，确保正确无误。
2.定期检查 10KV 电压互感器的运行状态，如有异常声音、温度过高等现象，应及时停运检查。
3.对 10KV 电压互感器进行定期维护，包括清洁、检查绝缘、紧固接线端子等，确保其安全可靠运行。
4.在进行耐压试验时，应严格按照试验标准进行，确保测试结果准确可靠。
10kv电压互感器绝缘电阻标准
10kv电压互感器绝缘电阻标准10kV电压互感器是一种用于测量及保护高电压电网的设备，它能够将高电压变压为较低的电压，以便于进行监测和测量。
互感器是一个关键的电气设备，必须具备良好的绝缘性能，以确保安全和可靠的运行。
绝缘电阻是评估互感器绝缘性能的重要指标之一，下面是关于10kV电压互感器绝缘电阻标准的相关参考内容。
1. 现行标准：目前，国内对于10kV电压互感器绝缘电阻的评估和测试依据主要有国家标准《电力供应装置绝缘水平的特殊试验要求》(GB/T 2900.65-2008)和行业标准《电力互感器绝缘水平试验导则》(DL/T 869-2016)等。
2. 试验条件：绝缘电阻的测试通常在室温下进行，互感器的所有绕组均需要断开，并通过绝缘绳或者试验夹具与地电极相连。
测试电压一般为2500V，在实际情况下也可以根据需要选择合适的测试电压。
3. 试验方法：根据国家标准和行业标准，可以采用以下两种常用的绝缘电阻测试方法：- 直流绝缘电阻测试方法：采用直流电源，通过绝缘绳或者试验夹具与互感器的各绕组相连，测试电流的大小以保证测试电压下电流稳定。
- 交流绝缘电阻测试方法：采用交流电源，在合适的频率下，通过绝缘绳或者试验夹具与互感器的各绕组相连，计算测试电压下的电流值。
4. 评估标准：根据国家标准和行业标准的规定，绝缘电阻的评估标准主要有两种方法，一种是根据标准中规定的最小合格值进行判定，另一种是通过绘制绝缘电阻随时间的变化曲线，根据曲线形状和其他相关指标进行评估。
5. 绝缘电阻测试仪器：进行绝缘电阻测试需要使用专用的绝缘电阻测试仪器，该仪器具备良好的环境适应性和高精确度，能够提供稳定的测试电压并测量电流。
常见的绝缘电阻测试仪器有数字绝缘测量仪、万用表等。
6. 相关要求：在进行绝缘电阻测试时，需要注意以下要求以确保测试的准确性和可靠性：- 互感器各绕组之间不能相互短路，确保绝缘电阻测试电路的完整性。
- 在测试过程中，需要保持绝缘电阻测试仪器的稳定性，避免外界因素对测试结果的影响。
10kv电压互感器参数
10kv电压互感器参数摘要：I.10kv 电压互感器简介A.电压互感器定义B.10kv 电压互感器的作用II.10kv 电压互感器参数A.额定电压B.变比C.准确度级D.容量E.短路阻抗F.温升III.10kv 电压互感器的应用A.电力系统中的作用B.工业生产中的应用C.电压监测和保护IV.10kv 电压互感器的安装与维护A.安装注意事项B.接线方式C.日常维护V.10kv 电压互感器的发展趋势A.新材料的应用B.智能化趋势C.环保节能正文：10kv 电压互感器是一种用于电力系统中测量、保护和控制电压的设备。
它通过将高电压降低到可测范围内，为电力系统的运行提供了重要的监测手段。
以下是10kv 电压互感器的主要参数及其应用。
I.10kv 电压互感器简介电压互感器是一种用于将高电压降低到可测范围内的设备，通常用于电力系统中测量、保护和控制电压。
10kv 电压互感器是其中一种类型，其额定电压为10kv。
II.10kv 电压互感器参数A.额定电压：10kv 电压互感器的额定电压为10kv，这是其在正常工作条件下能承受的电压值。
B.变比：变比是电压互感器的重要参数，表示输入电压与输出电压之间的比例关系。
10kv 电压互感器的变比通常为10/1，即10kv 输入电压对应1kv 输出电压。
C.准确度级：准确度级表示电压互感器的测量精度，通常分为0.1、0.2、0.5 等级。
10kv 电压互感器的准确度级通常为0.2 级。
D.容量：容量表示电压互感器能够承受的最大负荷电流，通常以VA（伏安）为单位。
10kv 电压互感器的容量根据具体应用场景而有所不同，常见的有1000VA、2000VA 等。
E.短路阻抗：短路阻抗表示电压互感器在短路条件下的阻抗值，通常以Ω（欧姆）为单位。
10kv 电压互感器的短路阻抗通常在几十Ω到几百Ω之间。
F.温升：温升表示电压互感器在正常工作条件下温度的变化。
10kv 电压互感器的温升通常在50℃以内。
10kv电压互感器开口电压的计算
10kv电压互感器开口电压的计算电压互感器是一种常见的电力测量设备，用于测量电网中高电压的电压值。
它主要由互感器本体和一组绕组组成，可以将高电压转换成低电压，以便于测量和保护装置的使用。
而互感器的开口电压则是指在无负载情况下，互感器二次侧输出的电压。
那么，如何计算10kV电压互感器的开口电压呢？首先，我们需要了解互感器的参数。
互感器的特性主要包括变比和变压器的额定容量。
在这里，10kV电压互感器的变比为1:110，额定容量为1000VA。
其次，我们可以通过下述公式计算互感器的开口电压：开口电压 = 高压侧电压 x 变比对于10kV电压互感器，它的变比为1:110，所以可以计算得到：开口电压 = 10kV x 110 = 1100kV在实际使用中，开口电压的数值是很大的，因此我们通常会进行单位换算，将开口电压表示为拉伏（kV）。
所以上述计算结果可以转换为1.1kV。
同时，我们还要注意到，互感器的变比是一个常数，不受负载的影响。
因此，无论互感器是否接有负载，开口电压的数值都会保持不变。
在实际的使用过程中，准确计算互感器的开口电压对于电力系统的运行和维护具有重要的意义。
这是因为开口电压的准确测量可以为电力系统的继电保护提供可靠的数据，确保电网的安全和稳定运行。
此外，在进行互感器计算时，我们还需要考虑到互感器的负载特性。
互感器的负载特性主要由负载变压器的额定容量和功率因数决定。
在计算开口电压时，我们可以结合负载特性，采用更精确的计算方法。
总之，计算10kV电压互感器的开口电压需要了解互感器的变比和额定容量，并且可以通过公式计算得出结果。
在实际使用中，我们还需关注互感器的负载特性，以获得更精确的计算结果。
希望本文能够对读者了解互感器的开口电压计算有所帮助。
浅谈如何选择35、10kV电力系统中电压互感器、电流互感器
浅谈如何选择35、10kV电力系统中电压互感器、电流互感器摘要：针对日益扩大的电力系统，研究选择电流互感器、电压互感器时各种相互矛盾的因素以及合理地选用电流互感器、电压互感器的原则，具有十分重要的意义。
关键词：电流互感器电压互感器选择随着电力系统网络的日益扩大，系统短路容量随之增大，电网上谐波普遍存在。
在35、10kV中压电网中电压互感器（PT）、电流互感器（CT）是电力系统中一次与二次的连接环节，他们的各项性能指标直接影响整个电力系统安全运行和二次自动化保护的正确动作。
由于电网中谐振现象的普遍存在，所以PT是电网运行中很容易出现故障的元件，选择时一定要谨慎；而某些35、10kV线路正常供电负荷又相对较小，造成选择CT时既要确保动热稳定要求以及线路短路时保护CT满足10%误差曲线要求，又要保证正常情况下表计测量的准确性，还要考虑结构紧凑、经济合理。
实际运行中曾出现过线路短路时CT饱和，保护拒动，因而影响系统安全；也出现过变比选择过大造成计量不准，影响企业效益和信誉。
因此在设计和选择PT、CT时必须综合考虑以上各因素。
首先谈谈变电站的实际应用情况。
35kV胡蚁变电站主变容量8000kVAR，电压等级35/10kV。
由于该变电站靠近西郊110kV变电站，10kV母线短路容量较大，因10kV出线负荷要为农村负荷，在一年内不同季节变化较大，正常时负荷比较小，农忙季节负荷又很大。
10kV出线负荷情况见表1。
建站时10kV开关站采用的是河南思达公司生产的预装式开关站，其CT变比为两条线路100/5，两条线路150/5；PT为普通型JDZJ-10一组，采用RN1-10/0.5熔断器保护。
在一年的实际运行中，出现了如下问题：1.计量上出现35kV侧与10kV侧有误差现象；2.PT及保护熔断器各烧坏一只。
经过分析认为原因如下：10kV侧负荷长时间小于CT负荷的50%，造成计量出现偏差；当地电网中谐振比较大，而PT又没有采取抗谐振措施，熔断器的反应时间过长造成的。
10kv电压互感器内部结构
10kv电压互感器内部结构1. 介绍10kv电压互感器是一种用于测量高压电网中电压的装置。
它能够将高压电网中的电压变换为低压信号，以便进行监测和控制。
本文将详细介绍10kv电压互感器的内部结构。
2. 外壳10kv电压互感器的外壳通常由绝缘材料制成，以保护内部元件免受外界环境的影响。
外壳具有良好的绝缘性能和防护功能，能够有效地防止电击和漏电等安全问题的发生。
3. 一次绕组10kv电压互感器的一次绕组是连接到高压电网的部分。
它通常由高压绝缘材料包裹，以确保电压互感器在高压环境下的安全运行。
一次绕组的设计需要考虑高压电网的特点，如电压等级、频率和电流等。
3.1 高压绝缘材料高压绝缘材料需要具备良好的绝缘性能和耐电压能力。
常见的高压绝缘材料有瓷瓶、硅橡胶和聚酯薄膜等。
这些材料能够有效地隔离高压电网中的电荷，防止电流泄漏和电击等事故的发生。
3.2 一次绕组设计一次绕组的设计需要考虑高压电网的特点，如电压等级、频率和电流等。
合理的绕组设计能够提高电压互感器的测量精度和稳定性。
通常，一次绕组采用螺旋式绕组，以增加绕组的长度和绕组与高压电网之间的绝缘距离。
4. 二次绕组10kv电压互感器的二次绕组是连接到测量和控制设备的部分。
它将一次绕组中变换后的低压信号转换为可用于测量和控制的信号。
二次绕组的设计需要考虑测量和控制设备的要求，如输入阻抗和信号范围等。
4.1 低压绝缘材料二次绕组通常采用低压绝缘材料进行绝缘保护。
常见的低压绝缘材料有聚酯薄膜、聚四氟乙烯和聚烯烃等。
这些材料能够有效地隔离低压信号，防止信号干扰和泄漏。
4.2 二次绕组设计二次绕组的设计需要考虑测量和控制设备的要求，如输入阻抗和信号范围等。
合理的绕组设计能够提高电压互感器的测量精度和稳定性。
通常，二次绕组采用多层绕组，以增加绕组的长度和绕组与测量和控制设备之间的绝缘距离。
5. 磁芯10kv电压互感器的磁芯是实现电压变换的关键部分。
它能够将高压电网中的磁场转换为低压信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JZSW-10型电压互感器
保定市艾科特电气有限公司
一、产品概述
JZSW-10型电压互感器由两台电压互感器采用“V”型接法组成三相电压互感器。
JZSW-10型电压互感器为半浇注式结构，采用真空树脂浇注工艺，封装在金属壳内，外绝缘采用硅橡胶绝缘子，所有树脂绝缘体无外露，避免直接受紫外线照射老化和空气中有害气体、雨、雪等对树脂的粉蚀。
可延长使用寿命，保障设备运行安全可靠。
二、型号意义
J Z S W - 10 型
电压等级
户外型
三相
浇注式
电压互感器
三、产品特点
◆结构紧凑，连接方便，体积小，重量轻。
◆采用干式浇注技术，无漏油污染，省略油质检验、更换等繁琐工作，为免维护产品。
◆电压互感器一次侧设有熔断保护器，防止互感器故障造成电网短路事故。
四、产品用途
JZSW-10型电压互感器为户外型，适用于50Hz、10kV及以下中性点非有效接地电力系
统中，供测量电压、电能和功率，以及继电保护、自动装置信号用。
可单独或与各类户外自动开关配套使用，为其自动控制提供电压信号及电源。
五、主要技术参数
六、外形及外形尺寸
七、原理图及二次出线号码
八、注意事项
1、 禁止在高压绝缘体上施力和撞击。
2、 电压互感器二次输出回路应有过流保护措施。
3、 高压连线应有一定弛度，以防止引线对产品过大应力。
4、 电压互感器二次绕组及外壳应妥善接地。
5、 电压互感器内装有熔端器，如熔断，应先检查故障原因，如不是互感器本身问题，再
更换熔断器通电使用。
更换熔断器后，要将顶盖密封好拧紧螺栓。
九、订货须知
订货请注明互感器二次绕组数和每个绕组电压值及准确及次、容量。
220 220 550 585 250 520 240 185 80 单位：M6。
