匀质改性防火保温板外墙保温系统施工方案

合肥市瑶海区梦和苑二期施工匀质改性防火保温板建筑外保温系统施工方案（3#楼、社区中心）安徽四建控股集团有限公司二0一九年六月目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (2)四、施工安排 (3)五、产品性能及施工工艺 (6)六、质量保证程序 (19)七、安全文明施工 (20)八、成品保护措施 (21)匀质改性防火保温板建筑外保温系统施工方案（3#楼、社区中心）一、编制依据1.1 梦和苑二期施工组织设计及3#楼、社区中心施工图纸1.2 DBHJ-T015-2014 合肥市《匀质改性防火保温板建筑外保温系统应用技术导则》1.3 GB50176-2016 《民用建筑热工设计规范》1.4 GB50016-2014（2018版）《建筑设计防火规范》1.5 DB34/1466-2011 《安徽省居住建筑节能设计标准》1.6 JGJ144 -2004《外墙外保温工程技术规程》1.7 JGJ/T 235-2011 《建筑外墙防水工程技术规程》1.8 DB34/1659 《安徽省住宅工程质量通病防治技术规程》1.9 JGJ289-2012 《建筑外墙外保温技术规程》1.10 GB50210-2018 《建筑装饰装修工程质量验收标准》1.11 GB50300-2013 《建筑工程施工质量验收统一标准》1.12 GB50203-2011 《砌体结构工程施工质量验收规范》1.13 GB50204-2015 《混凝土结构施工质量验收规范》二、工程概况本项目名称为合肥市瑶海区梦和苑二期施工，为新建住宅楼，位于当涂路以西、长江东大街以南、龙塘路以北、撮镇路东西两侧，总建筑面积172469.75m2，其中地上建筑面积126891.63m2，地下建筑面积45492.68 m2 。

主要建设内容包括：1#～17#住宅楼、东区地库、西区地库、社区中心、配电房、开闭所、室外附属工程（如围墙、道路、垃圾桶、监控路灯、标志标牌、绿化景观、给排水等）、土方支护、基坑支护等。

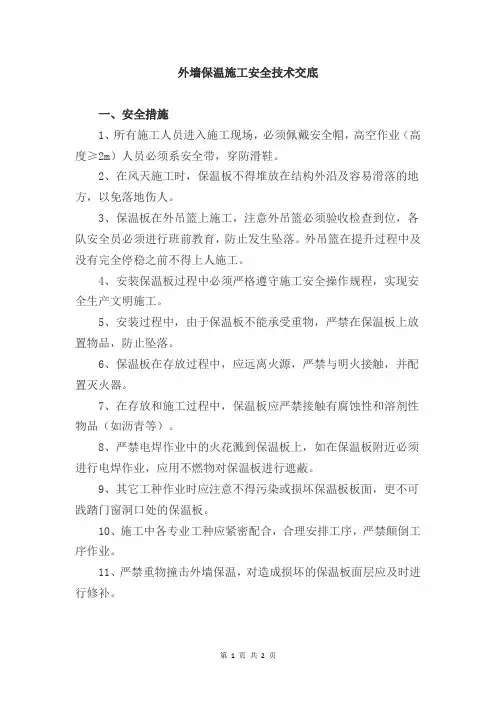

外墙保温施工安全技术交底

外墙保温施工安全技术交底一、安全措施1、所有施工人员进入施工现场，必须佩戴安全帽，高空作业（高度≥2m）人员必须系安全带，穿防滑鞋。

2、在风天施工时，保温板不得堆放在结构外沿及容易滑落的地方，以免落地伤人。

3、保温板在外吊篮上施工，注意外吊篮必须验收检查到位，各队安全员必须进行班前教育，防止发生坠落。

外吊篮在提升过程中及没有完全停稳之前不得上人施工。

4、安装保温板过程中必须严格遵守施工安全操作规程，实现安全生产文明施工。

5、安装过程中，由于保温板不能承受重物，严禁在保温板上放置物品，防止坠落。

6、保温板在存放过程中，应远离火源，严禁与明火接触，并配置灭火器。

7、在存放和施工过程中，保温板应严禁接触有腐蚀性和溶剂性物品（如沥青等）。

8、严禁电焊作业中的火花溅到保温板上，如在保温板附近必须进行电焊作业，应用不燃物对保温板进行遮蔽。

9、其它工种作业时应注意不得污染或损坏保温板板面，更不可践踏门窗洞口处的保温板。

10、施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。

11、严禁重物撞击外墙保温，对造成损坏的保温板面层应及时进行修补。

12、项目部及施工队设立专职安全员，负责整个工程的日常安全工作。

13、建立机电设备验收制度，凡未经验收的机电设备不得使用，非机电人员不得动用机电设备。

14、所有手持电动工具，必须有可靠的漏电保护器，使用前应进行绝缘检测，防止漏电伤人。

15、施工现场严禁烟火，且准备足够的消防器材，做好防火措施。

16、五级以上大风，严禁在吊篮上作业。

17、对工程上已搭好的安全防护装置，不经安全员同意，禁止拆除。

18、保温材板等易燃必须设专门的场地保管，保温存放场地远离生活区，悬挂“严禁烟火”的警示牌，并配备足够数量的灭火器等消防设备。

二、环保措施1、施工必须做到工完场清,及时收集落地灰,过筛后重新利用。

2、清理后的碎砖块、砌块等垃圾用水泥袋装好,运到垃圾分离处。

(属无毒的不可回收废弃物)。

外墙保温板施工技术交底

外墙保温板施工技术交底摘要：本文介绍了外墙保温板施工技术的基本流程和注意事项。

外墙保温板施工是一个关键的环节，直接影响建筑物的保温效果和使用寿命。

在施工过程中，需要注重细节，确保施工质量。

本文将详细介绍外墙保温板施工的各个环节，并提供一些建议，以提高施工效率和质量。

1. 引言外墙保温是建筑物保温系统的重要组成部分，可以有效提高建筑物的保温性能和节能效果。

外墙保温板是一种常用的材料，具有良好的保温效果和耐久性。

外墙保温板施工技术交底是确保施工质量的重要环节，本文将详细介绍外墙保温板施工的基本流程和注意事项。

2. 外墙保温板施工基本流程2.1 基层处理在外墙保温板施工前，需要对建筑物的基层进行处理。

首先，清除基层表面的灰尘、油污等杂质，并检查基层是否平整。

如果有凹凸不平的地方，需要进行修补。

其次，对基层进行打孔处理，以提高保温板的附着力。

2.2 粘贴保温板在基层处理完成后，可以开始粘贴保温板。

首先，在基层上涂抹一层粘接剂，然后将保温板按照规定的位置粘贴上去。

在粘贴过程中，要确保保温板的贴合度和粘贴牢固度。

2.3 打底层和保护层施工保温板粘贴完毕后，需要进行打底层和保护层的施工。

打底层通常使用水泥砂浆，用于填平保温板表面的凹凸不平。

保护层通常使用耐候性良好的涂料或涂料系统，用于保护保温板免受风雨侵蚀。

2.4 防火处理外墙保温板施工完成后，需要进行防火处理。

防火处理可以采用防火涂料或防火材料，以提高建筑物的防火性能。

3. 外墙保温板施工注意事项3.1 施工前准备在施工前，应对施工区域进行清理，确保施工区域整洁。

同时，应检查施工材料的质量，确保符合相关标准。

3.2 粘贴注意事项在粘贴保温板的过程中，要注意保温板的位置和贴合度。

保温板之间应保留适当的间隙，以便后续的施工和维护。

3.3 施工工艺在施工过程中，要按照标准工艺进行操作，尽量避免施工过程中出现的疏漏和错误。

3.4 施工质量检查在施工完成后，应进行质量检查，确保施工质量合格。

匀质防火保温板施工工艺

匀质防火保温板施工工艺（1）一般规定1.1 施工现场应建立相应的质量管理体系、施工质量控制和检验制度，并具有相应的施工技术标准。

1.2 匀质防火保温板外墙外保温系统工程施工前应编制专项施工方案，并对施工作业人员进行实际操作培训和技术、安全交底。

1.3 匀质防火保温板外墙外保温系统工程施工前应具备下列条件：1 主体结构应验收合格；2 应对基层墙面进行处理，基层墙面应坚实、平整，表面清洁，无油污、浮尘等影响粘结的附着物，并根据不同墙体采用相应的砂浆对基层墙体进行找平，找平层验收合格后方可施工保温层；3 外门窗洞口尺寸、位置应符合设计要求，门窗框或附框应安装完毕并验收；4 突出墙面的消防梯、管道、设备等的预埋件或连接件应安装完毕，并按外保温系统设计厚度预留出间隙；5 施工机具和安全防护用品已准备齐全；6 施工用吊篮或专用脚手架应搭设牢固，并验收合格。

1.4 匀质防火保温板外墙外保温系统工程的各道施工工序之间应进行交接检验，上道工序施工合格后方可进行下道工序施工，并做好隐蔽工程验收记录和必要的图像资料。

1.5 材料进场验收应符合下列规定：1 对材料的品种、规格、包装、外观和尺寸等进行检查验收，并经监理工程师（建设单位代表）确认，形成相应的验收记录。

2 对材料的质量证明文件进行核查，并经监理工程师（建设单位代表）确认，纳入工程技术档案。

进入施工现场用于匀质防火保温板外墙外保温系统的材料均应具有出厂合格证、中文说明书及相关型式检验报告。

3 应按本导则和《建筑节能工程施工质量验收规范》GB 50411的规定，在施工现场对材料进行抽样复验，复验应为见证取样送检。

1.6 粘结砂浆、抹面砂浆等材料质量应满足本导则的规定要求，并按照产品使用说明书或材料供应商提供的配比单进行配制，计量准确，配制好的材料应在规定的时间内用完。

1.7 匀质防火保温板外墙外保温系统工程施工期间及完工后24h内，基层及施工环境温度应不低于5℃，夏季应避免阳光曝晒。

(匀质板最新修订)匀质改性防火保温板施工方案

（最新修订）匀质改性防火保温板外墙外保温系统施工方案施工单位：合肥候鸟新型材料有限公司2017年10月18日目录一、编制依据二、工程概况三、施工准备四、施工安排五、产品性能及施工工艺5.1系统性能5.2组成材料性能5.3允许偏差项目5.4施工工艺5.5细部处理5.6特殊构件的处理六、质量保证程序6.1 质量保证措施6.2 质量保障措施七、安全文明施工7.1 安全保证措施7.2 环境保护措施八、成本节约措施及分包管理九、成品保护措施一、编制依据二．工程概况工程名称。

结构形式框架/框剪结构。

本工程共计幢楼，分别是匀质改性防火保温板，墙体采用匀质改性防火保温板外墙外保温系统，匀质改性防火保温板厚分别是，匀质改性防火保温板燃烧性能为A级；采用粘接砂浆连接板材，铺贴网格布和涂抹抹面砂浆。

三、施工准备3.1 技术准备3.1.1 做好图纸会审工作由技术负责人组织各专业人员进行图纸学习和自审，找出本专业图纸上的疑问，提出需由设计院解答的疑问，在设计交底会上予以解决，将影响施工的疑问消除在施工前。

3.1.2 做好项目计划编制工作依据企业管理体系程序文件要求，编制项目计划，使施工管理过程中，各项技术管理工作程序化、规范化。

3.1.3 编制质量通病的预防、纠正措施依据企业自身管理水平，编制质量通病的预防、纠正措施，进一步提高工程质量，确保质量目标的实现。

3.1.4 做好技术交底工作由技质室向参建的全体施工管理、技术人员做出施工方案交底，明确目标、任务，以实现本工程各项管理目标。

3.1.5 施工技术人员必须熟悉施工规范，准备施工所需各种资料、表格，明确检查验收程序及“三检”制度。

3.2 作业条件3.2.1 主体已通过验收，并验收合格没有质量问题，并完成交接手续。

3.2.2 所有外保温材料已经运至现场经检验合格。

3.2.3 伸出墙面雨水管、各种进户管线等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。

3.3 试验检验准备3.3.1墙体节能工程施工前，必须提供符合相关标准的有效合格的系统型式检验报告及原材型式检验报告，型式检验报应有合肥市内具有资质的检查机构出具，并注明原材生产厂家、规格、型号、品种等。

匀质防火保温板施工工艺

匀质防火保温板施工工艺（1）一般规定1.1 施工现场应建立相应的质量管理体系、施工质量控制和检验制度，并具有相应的施工技术标准。

1.2 匀质防火保温板外墙外保温系统工程施工前应编制专项施工方案，并对施工作业人员进行实际操作培训和技术、安全交底。

2 对材料的质量证明文件进行核查，并经监理工程师（建设单位代表）确认，纳入工程技术档案。

进入施工现场用于匀质防火保温板外墙外保温系统的材料均应具有出厂合格证、中文说明书及相关型式检验报告。

3 应按本导则和《建筑节能工程施工质量验收规范》GB 50411的规定，在施工现场对材料进行抽样复验，复验应为见证取样送检。

1.7 匀质防火保温板外墙外保温系统工程施工期间及完工后24h内，基层及施工环境温度应不低于5℃，夏季应避免阳光曝晒。

(完整word版)匀质改性防火保温板施工技术交底

保温板错缝及转角示意图
）在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，门窗洞口四角部位的
”型进行铺贴，不得拼贴，
泛水坡度宜控制在20%左右。

拼缝距洞口
）檐沟部位的上下及侧面应采用匀质改性防火保温板整体包覆。

）基层墙面上保温系统的抹面层应延伸到空调机搁板上下表面的圆弧，并附加耐碱玻纤网格布增强处理；
）空调机搁板饰面层上表面宜向外有不小于6﹪的泛水坡度；）空调机搁板下表面应做滴水线。

）墙身变形缝的金属盖缝板应在匀质改性防火保温板粘贴前按设计定位，并采用塑料锚栓将其牢固地固定在基层墙体上；
）在墙身变形缝内填塞双面涂抹胶粘剂的难燃型膨胀聚苯板。

填缝深度应大于缝宽。

匀质保温板施工方案

匀质保温板施工方案一、匀质保温板的概述二、匀质保温板施工前的准备工作1.测量和规划：根据建筑结构和设计要求，进行测量和规划保温板的施工范围和要求。

2.检查基层：检查基层表面的平整度和牢固度，有必要时进行修补和加固。

3.材料准备：根据施工要求，准备好需要使用的匀质保温板、胶粘剂、固定件等材料和工具。

三、匀质保温板施工步骤1.清洁基层：清除基层表面的灰尘、杂物等，确保基层表面干净平整。

2.切割匀质保温板：根据需要，使用电热刀或其他切割工具将匀质保温板切割成所需尺寸。

3.涂抹胶粘剂：将胶粘剂均匀涂抹在基层表面或匀质保温板背面，确保胶粘剂的均匀性和粘结效果。

4.固定匀质保温板：将匀质保温板按照预定的位置，紧密贴合在基层表面上，并用固定件进行固定，以保证保温板的稳定性和密封性。

5.补充胶粘剂：在匀质保温板表面和板与板之间的缝隙处，补充胶粘剂，以增强保温板之间的粘结效果。

6.表面处理：对施工后的匀质保温板进行表面处理，确保其平整度和平整性。

四、匀质保温板施工注意事项1.施工环境：施工时要选择无风、无雨、无污染的环境进行施工，以确保施工质量。

2.温度控制：根据胶粘剂的要求，控制施工环境的温度，以保证胶粘剂的效果和匀质保温板的粘结效果。

3.施工要求：根据设计要求，严格按照施工图纸进行施工，确保施工质量和施工效果的一致性。

4.质量检查：施工后要进行质量检查，检查匀质保温板的粘结效果、平整度等，确保施工质量。

五、匀质保温板施工的优势和应用范围1.优势：匀质保温板具有优良的保温性能，能够有效隔热、防潮和防霉，提高建筑物的舒适度和能源利用效果。

2.应用范围：匀质保温板广泛应用于建筑外墙、屋面、地板等部位的保温施工，特别适用于高层建筑和冷热交替较大的环境中。

六、匀质保温板施工案例以住宅楼外墙保温为例，根据设计要求，选用匀质保温板进行施工。

施工前，对基层进行检查和修补，准备好匀质保温板、胶粘剂和固定件等材料和工具。

然后，进行基层的清洁和胶粘剂的涂抹，切割匀质保温板并固定在基层上。

屋面保温板施工技术交底

2.在已铺完的保温板上行走或进行下道工序施工时，必须在其上面铺垫脚手板。
三、质量要求
3.1板块材料的质量应符合设计要求。保温板不得破碎、缺棱掉角，铺设时遇有缺棱掉角或破碎不齐的，锯平后拼接使用。
3.2板块保温层应铺设应紧贴基层，应铺平垫稳，拼缝应严密，粘贴应牢固。
3.3保温层表面平整度允许偏差为5mm，接缝高低差允许偏差为3mm。
2、严禁通过临边向楼下抛扔杂物以免伤及他人。
3、临边作业应系好安全带，严禁现场抽烟，现场应做好防火措施。
4、严禁在挤塑板施工同时及完成的作业面上进行电、气焊及明火作业。
B.保温板铺设要求：板块应紧密铺设，应避免留缝铺设。铺设时认真操作，根据控制线来铺设，应避免板块的切割和二次搬运。当不符合板的模数时，应把切割板铺到非重要部位，板块间的缝隙应用小块聚苯板塞堵严实，以防影响保温、防水效果。保温板沿水平方向横向铺贴，应错缝排列，错缝长度为 1/2 标准板长，局部非标准板材错缝不小于200mm，铺设时，上下应丁字错缝，错缝长度不小于1/3标准板长，可用电热丝切割器或壁纸刀进行切割，切割时用靠尺或铝合金方管压条进行靠压，保证保温板平整度，凝结过程中不得敲击扰动。
C.在排水沟位置，保温板应采用切割等方式逐渐减薄铺设至排水沟边（排水沟内不贴保温板）。具体节点见下图：
屋面保温板排水沟处节点图
D.保温板铺设时，宜由里到外( 或由中心到四周) 铺贴，以减少施工过程中踩踏。烟道、排气管、屋面墙柱根部等节点铺贴时应预留出 3 cm ～ 5 cm 伸缩缝，采用挤塑板碎末材料填嵌处理。
2.主要机具
电热丝切割器或壁纸刀、平锹、木刮杠、水平尺、手推车、木拍子、木抹子。
3.施工条件
（1）保证基层作业面的平整、干燥、无杂物。

保温施工技术交底

技术交底记录交底提要：外墙保温施工交底内容：一、概况本工程结构类型为剪力墙及框架结构，梁、柱为钢筋混凝土，其余填充墙均为蒸压加气混凝土砌块，卫生间采用页岩砖，外墙厚度为200mm，主要外饰面材料为白色涂料。

二、建筑做法（1）、3厚涂料面层；（2）、12mm1:3水泥砂浆找平层（内含5厚抗裂砂浆耐碱网格布）；（3）、挤塑聚苯板（XPS）（100厚）；，每层楼板处设置300高憎水性岩棉板（燃烧性能为A级）防火隔离带；（4）、10mm1:3水泥砂浆找平层（含5厚干粉类聚合物水泥防水砂浆）；（5）、蒸压加气混凝土砌块。

三、施工材料专用抹面砂浆、耐碱玻纤网格布；锚固件；伸缩缝塑料条、挤塑聚苯板（XPS板），挤塑板专用界面剂。

四、施工工具1、设备类①手提式低速电动搅拌器；②安全设备：安全带、安全帽、安全网、警告牌等③其他设备：插头、插座、防水电线、对讲机等2、工具类①壁纸刀、手锯、钢锯条、剪刀、开槽器、打磨板、螺丝刀、木锤；②皮尺、卷尺、2米靠尺、墨线、垂线垂球、水平管、水平尺、绳子；③塑料桶、灰浆托板、抹子、阴阳角抿子。

④砂纸、铁锤、打胶枪、橡胶手套、刷子。

五、施工准备1、与施工有关的人员施工前必须认真阅览施工图纸，并与施工现场进行比对，及时检查现场和图纸变更的情况。

2、检查脚手架，不得有任何安全隐患。

3、检查施工用水、电的情况。

六、施工条件1、按照GB50210-2001《建筑装饰装修工程施工质量验收规范》普通抹灰标准检查基层墙体。

立面垂直度、表面平整度、阴阳角方正、分格条（缝）直线度等项目的允许偏差均不得大于4mm。

2、施工期间及完工后的24小时内，环境和基层表面温度均应高于5℃，风力不大于5级。

3、严禁雨中施工，遇雨或雨季施工应有可靠的防雨措施。

七、施工工艺系统的安装施工程序如下图所示：基层处理-弹线-粘贴翻包网格布-铺设保温板-安装锚固件-铺设网布-水泥砂浆找平-验收八、施工要点1、基层处理1. 1.基层墙体应坚实平整，墙面应清洁，清除灰尘、油污、脱模剂、涂料、空鼓及风化物等影响粘结强度的杂物。

外墙保温施工技术交底(最新最全版本)

一、施工准备:1、技术准备：1。

1、技术人员熟悉图纸，对结构层外立面尺寸进行分解,制定聚苯板的拼装排版方案，水平分格缝设于结构层面。

1.2、组织施工技术人员进行岗前培训，了解材料特性，参阅有关图纸及施工方案，掌握施工技术要领，进行施工技术交底和安全技术交底.2、材料准备2.1保温板要求：保温板为普通膨胀聚苯乙烯泡沫塑料板，厚度为100mm，阻燃等级B1级，容重不低于20㎏/m3，且自生产之日起，至少存放90天。

外保温板进场验收，经项目技术、质检、甲方、监理同意后方可使用。

2.2、聚合物抗裂砂浆:拉伸粘接强度≥0。

10 可操作时间1.5-4.0h.2.3机械锚固件：规格8＊140 单个锚栓抗拉承载力≥0。

30 。

2.4耐碱网布: 规格5*5 耐碱断裂强力≥750 ，单位面积质量≥160g/m2。

2.5发泡水泥保温板：厚度为100mm，阻燃等级A级,容重不低于150㎏/m3。

外保温板进场验收，经项目技术、质检、甲方、监理同意后方可使用。

3、机具准备主要机具包括磅秤、切割锯、电动搅拌器、电锤（冲击钻)、电动打磨器（砂纸）、电动(手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等.4、作业条件4.1、外墙保温施工首先应在基层使用质量验收合格后进行。

4.2、外保温板放样：依据施工图纸，由厂家根据技术要求进行拼板放样，厂家根据放样图分区进行加工，分批进货，施工过程中，按放样图进行现场安装。

4.3、门窗洞口经过验收，洞口尺寸位置达到设计和质量要求;窗框应已立完。

4。

4、墙体螺杆眼堵洞完毕，各专业隐检验收合格4。

5、作业环境温度不低于5℃，风力不大于5级，风速不大于5m/s，大于5级风停止施工。

夏天应避免阳光暴晒，雨天不能施工。

二、施工工艺1、工艺流程：外墙保温施工顺序为：基层清理验收→板材（处理）粘贴→打磨→贴网→抹面从上往下。

具体施工流程如下图所示。

保温技术交底

保温施工技术交底一、施工准备各部位保温厚度1、外墙采用60厚挤塑聚苯板1；2、底部接触室外空气的架空板或外墙挑楼板采用40厚挤塑聚苯板1；二、施工工序及重点1、工艺流程图2、施工重点（1）采用条点法粘贴：点边粘结时需保证粘贴面积应大于整个板面面积的40%，具体如下图所示：（2）窗口位置采用翻包方式，压窗附框≤10mm，翻包方式具体如下图：窗上口、下口、窗侧口节点图窗上口阳台上下口（3）外墙转角处保温板粘贴方式应垂直错缝排列，阴角加强网每边100mm，阳角加强网每边200mm，如下图：（4）锚栓排列及窗口加强网要求，如下图：安装锚栓应先把锚栓套安装到位后再安装锚栓芯，禁止锚栓芯与锚栓套一起砸入墙内，影响锚栓拉力。

（5）门斗屋面、阳台、露台根部预留防水茬，结构面上返不小于500mm。

（6）严格遵守报验程序，保温板粘贴锚栓固定完成后报验，验收合格方可进行表面挂网抹抗裂防渗砂浆。

三、安全文明施工1 进入现场应遵守现场和相关部门制定的各项规章制度。

进入施工现场必须遵守现场管理制度，服从安全员的指挥。

2 严格执行国家劳动部门关于建筑工地安全技术措施的规定，认真执行安全操作规程。

进入施工现场必须戴好安全帽。

3 班前对吊篮脚手架的各个部件及安全性能进行认真检查，发现问题及时整改，整改不合格严禁使用。

对“三宝”（安全帽、安全网、安全带）及“四口”（楼梯口、电梯口、预留口、通道口）防护进行定期检查，发现不符合要求的情况应立即要求进行整改，符合要求后方可进行施工。

4 施工人员要学习安全用电知识及现场防火要求，执行国家消防法规，进入施工现场严禁吸烟，每个工作面要配置两个2kg干粉灭火器。

5 所有电动工具需专人使用保管，电动工具必须有接地保护装置，避免漏电伤人。

6 不得随意进入危险场所，触摸非本人操作的设备电闸阀门开关等。

7 上班时间严禁打闹。

酒后不准上班。

8 遵守工地文明施工守则，施工做到“活完、场净、料清”。

9 严禁赤脚、赤背和穿托鞋操作。

匀质改性防火保温板施工技术交底大全

交底内容一、工程概况本项目位于合肥市滨湖新区紫云路与天津路交口西南，由3栋20层一类高层住宅、2栋17层=8层二类高层住宅、2栋10层二类高层住宅、4栋6层多层住宅、1栋2层配电房组成，结构形式为框架-剪力墙结构，GlX G2、G3、G5、G6楼外墙保温采用45厚匀质改性防火保温板（A级）,丫仁丫2楼外墙保温采用35厚匀质改性防火保温板（A级），分户楼板采用Wmm厚挤塑聚苯乙烯泡沬塑料板，凸窗不透明上顶板、下底板和侧板采用20mm 厚匀质防火保温板；门窗洞口统一采用20mm后无机玻化微珠保温砂浆进行收口。

二、施工准备2.1 X材料及主要机械（机具）设备材料：匀质改性防火保温板（A级，热工性能指标，力学性能指标和耐久性指标应满足设计要求，压缩强度不得小于15OkPa ;体积吸水率不得大于3%,导热系数0. 0650W∕ （m. K））界面砂浆，聚合物胶粘剂，耐碱网格布，热镀锌钢丝网（12. 7*12.7网格、丝径0.7ιm ）,塑料螺栓。

机具：有壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、开刀、棕刷、粗砂纸、电动搅拌器、冲击钻、抹子、压子、锤子、阴阳角抿子、托线板、2m靠尺等。

2.2、技术准备（1）外墙保温工程的施工图设计说明及其标准规范。

（2）材料的产品合格证书、性能检测报告、进场验收记录和复验报告完成3、人员准备保温工30人，特殊工种6人，辅助工种10人，各工种需经项目部进行安全、技能培训合格后方可上岗，对于架子工，电工、起重等工序的工种需持特种作业证件方可上岗。

三、工艺流程基层处理一挂基准线，弹控制线，预排保温板、设置系统变形缝一安装托架一配胶粘剂一设置翻包耐碱玻纤网布一粘贴匀质改性防火保温板一钻孔及安装膨胀锚栓一抹底层抗裂砂浆一压入耐碱玻纤网格布（＞135g∕川）一抹面层抗裂砂浆一验收合格-外墙涂四、操作要点4.1、基层清理D 基层墙体应坚实平整、干燥，找平层不得有开裂、空鼓、松动、泛碱、粉化、起皮、爆灰等现象，表面应清洁，无油污、脱模剂等妨碍粘结的附着物;2）提前洒水润湿，混凝土面基层拉毛或刮水泥浆软糙，填充墙与混凝土梁、墙、柱等界面处钉2目12. 7*12.7网格、丝径0. 7rm , 30Omm宽镀锌钢丝网。

匀质改性复合防火保温板建筑外保温系统应用技术导则

匀质改性复合防火保温板建筑外保温系统应用技术导则合肥市工程建设技术标准DBHJ/T 015—2014匀质改性防火保温板建筑外保温系统应用技术导则前言为规范匀质改性防火保温板建筑外保温系统在建筑工程中的应用，为设计、施工、监理和工程验收提供依据，确保工程质量和提高应用技术水平，导则编制组根据国家和地方现行相关技术规范、标准，并吸取兄弟省市同类标准的先进经验，结合合肥市地域、气候特点，以及匀质改性防火保温板的性能及技术特征，经广泛调查和试验研究，认真总结工程实践经验，在广泛征求意见的基础上，制定本导则。

本导则共分7章和2个附录。

主要内容包括：1总则、2术语、3基本规定、4系统及组成材料性能、5设计、6施工、7工程质量验收、附录 A、附录 B等。

本导则由合肥市城乡建设委员会负责管理，合肥市建筑节能科技会负责解释。

在执行过程中如有修改、补充的意见和建议材料，请寄送至合肥市城乡建委建筑节能与科技处（地址：合肥市阜南路51号友谊大厦5楼，邮编：230001），以供修编时参考。

本导则主编单位：合肥市建筑节能科技协会合肥市建筑质量安全监督站本导则参编单位：安徽建工集团有限公司安徽省建筑设计研究院有限公司安徽省建筑科学研究设计院煤炭工业合肥设计研究院安徽省产品质量监督检验研究院合肥中铁市政建筑工程设计院有限公司安徽金四方节能建材科技有限公司合肥候鸟新型材料有限公合肥神舟建筑集团有限公司安徽绿归节能科技有限公司安徽省天硕环保工程有限公司合肥金刚节能科技有限公司本导则主要起草人员：甄茂盛陈刚鲁长权王俊贤章茂木张庆宇于飞曹丽荣邵劲赵贵生孙魏刘咸香吕德春吕宗平方兵许志国彭克庆王东红朱平章琛肖方初童伟刘从陈小金本导则主要审查人员：马道云赵守平许锦峰潘文正颜志仁翟红霞丁学福曾新云周亚林侯学庆方明目次1 总则 (5)2 术语 (6)3 基本规定 (10)4 系统及组成材料性能 (12)系统性能 (12)系统组成材料 (13)5设计 (21)一般规定 (21)构造设计 (22)热工设计 (33)6 施工 (34)一般规定 (34)施工准备 (36)施工工序 (38)6. 4 外墙外保温系统的施工与控制. . . . . . . . . . . . . 466. 5 屋面和楼地面保温工程施工与控制. . . . . . . . . . . .526. 6 架空楼板保温工程施工与控制. . . . . . . . . . . . . .53细部处理 (54)6. 8 安全文明施工和成品保护. . . . . . . . . . . . . . . .56 7工程验收 (58)一般规定 (58)外墙外保温工程 (62)屋面保温工程 (67)7. 4 楼地面及架空楼板保温工程. . . . . . . . . . . . . . . . 69 附录A 验收记录表 (72)附录 B 保温材料氯离子试验方法. . . . . . . . . . . . . . . . 75 附录 C 弹性底涂性能指标试验方法. . . . . . . . . . . . . . . .79 本导则用词说明 (81)引用标准名录 (82)条文说明 (84)1总则1. 0. 1 为贯彻建筑节能相关政策法规，规范匀质改性防火保温板建筑外保温系统的工程应用，保证工程质量，做到技术先进、质量可靠、安全适用、经济合理，制定本导则。

保温板技术交底1

表C2-1编号202105022 工程名称邯郸市东方新城二期1-3#楼、商业工程交底日期2021-6-3施工单位安宜建设集团东方新城二期工程部分项工程名称墙体节能工程交底提要防火保温板墙面施工交底内容：我吹过你吹过的晚风，那我们算不算相拥，我吹过你吹过的晚风，是否看到同样风景审核人交底人接受交底人不超出板面，数量与型号根据设计要求确定；锚栓应用于空心砖墙或空心砌块墙时，应采用专用回拧型锚固件。

8.锚固件的设置：○1应在单块板的4角距离板角50mm处及单板的中心各设置一个锚栓。

○2锚栓在阴阳角、檐口下、孔洞边缘、门窗洞口边缘应加密布置，其间距不大于300mm，锚栓距墙体边缘应不小于60mm。

○3第一遍抹面层施工完毕后进行第二遍锚栓的安装，锚栓固定按照300mm的间距均匀设置，注意与第一遍锚栓位置不要重合或相距过近；钉盘处加贴200X200mm宽玻纤网。

用抹面砂浆找平。

④待保温板粘贴牢固，正常情况下可在24小时后安装固定锚栓，按设计要求的位置在三块板接缝处钻孔，混凝土墙体锚栓有效深度不小于50mm，加气砼砌块有效深度不小于60mm〔注意：钻孔时冲击钻钻头应与墙面保持垂直，以防止由于钻头的偏斜而扩大孔径，进而影响锚栓的锚固效果〕。

锚栓与砼墙体边缘之间的最小距离不小于60mm。

⑤任何面积大于0.1m2的单块板必须用固定锚栓进行固定，锚栓数量为每块(1200x600)板不少于6个。

9.板的抹面胶浆防护层厚度宜为3mm～5mm。

拼缝处的抹面胶浆防护层厚度3mm。

10.在抹面胶浆可操作时间内，将玻纤网绷紧后贴于底层抹面胶浆上，用抹子由中间向四周把玻纤网压入胶浆中，要平整压实，严禁玻纤网褶皱。

铺贴遇有搭接时，搭接长度不得少于100mm。

11.在底层抹面胶浆凝结前抹面层抹面胶浆，厚度1mm～2mm，以覆盖玻纤网、微见玻纤网轮廓为宜。

抹面胶浆切忌不停揉搓，以免形成空鼓。

五、质量标准：〔一〕主控工程。

匀质保温板施工方案

匀质防火保温板外墙外保温系统专项施工方案施工单位：目录一、编制依据二、工程概况三、施工准备四、施工安排五、产品性能及施工工艺5.1系统性能5。

2组成材料性能5。

3允许偏差项目 5。

4施工工艺六、质量保证程序6。

1 质量保证措施6。

2 质量保障措施七、安全文明施工7。

1 安全保证措施7.2 环境保护措施八、成品保护措施一、编制依据建筑面积:建筑高度：本工程为框架结构,建筑结构安全等级为级；，使用年限均为50年，抗震设防烈度为度。

外墙采用匀质改性防火保温板外墙外保温系统厚度＃楼为 mm、匀质防火保温板燃烧性能为A级;采用粘接砂浆连接板材，铺贴网格布和涂抹抹面砂浆。

三、施工准备3。

1 技术准备3。

1。

1 做好图纸会审工作由技术负责人组织各专业人员进行图纸学习和自审，找出本专业图纸上的疑问,提出需由设计院解答的疑问，在设计交底会上予以解决，将影响施工的疑问消除在施工前.3。

1。

2 做好项目计划编制工作依据企业管理体系程序文件要求，编制项目计划，使施工管理过程中，各项技术管理工作程序化、规范化。

3.1。

3 编制质量通病的预防、纠正措施依据企业自身管理水平，编制质量通病的预防、纠正措施，进一步提高工程质量，确保质量目标的实现。

3。

1.4 做好技术交底工作由技术人员做出施工方案交底，明确目标、任务，以实现本工程各项管理目标.3.1.5 施工技术人员必须熟悉施工规范，准备施工所需各种资料、表格,明确检查验收程序及“三检”制度。

3。

2 作业条件3。

2。

1 主体已通过验收，并验收合格没有质量问题，并完成交接手续。

3。

2。

2 所有外保温材料已经运至现场经检验合格。

3。

2。

3 伸出墙面雨水管、各种进户管线等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。

3。

3 试验检验准备3。

3。

1墙体节能工程施工前，必须提供符合相关标准的有效合格的系统型式检验报告及原材型式检验报告，型式检验报应有合肥市内具有资质的检查机构出具,并注明原材生产厂家、规格、型号、品种等。

匀质改性复合防火保温板建筑外保温系统应用技术导则

匀质改性复合防火保温板建筑外保温系统应用技术导则市工程建设技术标准DBHJ/T 015—2014 匀质改性防火保温板建筑外保温系统应用技术导则前言为规匀质改性防火保温板建筑外保温系统在建筑工程中的应用，为设计、施工、监理和工程验收提供依据，确保工程质量和提高应用技术水平，导则编制组根据和地方现行相关技术规、标准，并吸取兄弟省市同类标准的先进经验，结合市地域、气候特点，以及匀质改性防火保温板的性能及技术特征，经广泛调查和试验研究，认真总结工程实践经验，在广泛征求意见的基础上，制定本导则。

本导则共分7章和2个附录。

主要容包括：1总则、2术语、3基本规定、4系统及组成材料性能、5设计、6施工、7工程质量验收、附录A、附录B等。

本导则由市城乡建设委员会负责管理，市建筑节能科技会负责解释。

在执行过程中如有修改、补充的意见和建议材料，请寄送至市城乡建委建筑节能与科技处（地址：市阜南路51号友谊大厦5楼，邮编：230001），以供修编时参考。

本导则主编单位：市建筑节能科技协会市建筑质量安全监督站本导则参编单位：建工集团有限公司省建筑设计研究院有限公司省建筑科学研究设计院煤炭工业设计研究院省产品质量监督检验研究院中铁市政建筑工程设计院有限公司金四方节能建材科技有限公司候鸟新型材料有限公神舟建筑集团有限公司绿归节能科技有限公司省天硕环保工程有限公司金刚节能科技有限公司本导则主要起草人员：甄茂盛刚鲁长权王俊贤章茂木庆宇于飞曹丽荣邵劲贵生魏咸香吕德春吕宗平方兵许志国彭克庆王东红朱平章琛肖方初童伟从小金本导则主要审查人员：马道云守平许锦峰潘文正颜志仁翟红霞丁学福曾新云周亚林侯学庆方明目次1 总则 (5)2 术语 (6)3 基本规定 (10)4 系统及组成材料性能 (12)4.1 系统性能 (12)4.2 系统组成材料 (13)5设计 (21)5.1 一般规定 (21)5.2 构造设计 (22)5.3 热工设计 (33)6 施工 (34)6.1 一般规定 (34)6.2 施工准备 (36)6.3 施工工序 (38)6. 4 外墙外保温系统的施工与控制. . . . . . . . . . . . . 466. 5 屋面和楼地面保温工程施工与控制. . . . . . . . . . . .526. 6 架空楼板保温工程施工与控制. . . . . . . . . . . . . .536.7 细部处理 (54)6. 8 安全文明施工和成品保护. . . . . . . . . . . . . . . .567工程验收 (58)7.1 一般规定 (58)7.2 外墙外保温工程 (62)7.3 屋面保温工程 (67)7. 4 楼地面及架空楼板保温工程. . . . . . . . . . . . . . . . 69附录A 验收记录表 (72)附录B 保温材料氯离子试验方法. . . . . . . . . . . . . . . . 75附录C 弹性底涂性能指标试验方法. . . . . . . . . . . . . . . .79 本导则用词说明 (81)引用标准名录 (82)条文说明 (84)1总则1. 0. 1 为贯彻建筑节能相关政策法规，规匀质改性防火保温板建筑外保温系统的工程应用，保证工程质量，做到技术先进、质量可靠、安全适用、经济合理，制定本导则。
