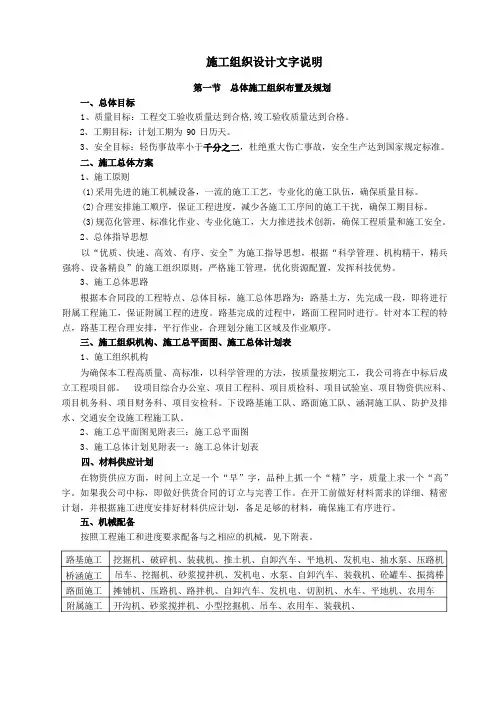

农村公路路网改造工程标准施工组织设计

农村公路路网改造工程标准施工组织设计

1、质量目标:工程交工验收质量达到合格,竣工验收质量达到合格。

2、工期目标:计划工期为 90 日历天。

3、安全目标:轻伤事故率小于,杜绝重大伤亡事故,安全生产达到国家规定标准。

1、施工原则(1)采用先进的施工机械设备,一流的施工工艺,专业化的施工队伍,确保质量目标。

(2)合理安排施工顺序,保证工程进度,减少各施工工序间的施工干扰,确保工期目标。

(3)规范化管理、标准化作业、专业化施工,大力推进技术创新,确保工程质量和施工安全。

2、总体指导思想以“优质、快速、高效、有序、安全”为施工指导思想,根据“科学管理、机构精干,精兵 强将、设备精良”的施工组织原则,严格施工管理,优化资源配置,发挥科技优势。

3、施工总体思路根据本合同段的工程特点、总体目标,施工总体思路为:路基土方,先完成一段,即将进行 附属工程施工,保证附属工程的进度。

路基完成的过程中,路面工程同时进行。

针对本工程的特 点,路基工程合理安排,平行作业,合理划分施工区域及作业顺序。

1、施工组织机构为确保本工程高质量、高标准,以科学管理的方法,按质量按期完工,我公司将在中标后成 立工程项目部。

设项目综合办公室、项目工程科、项目质检科、项目试验室、项目物资供应科、 项目机务科、项目财务科、项目安检科。

下设路基施工队、路面施工队、涵洞施工队、防护及排 水、交通安全设施工程施工队。

2、施工总平面图见附表三:施工总平面图3、施工总体计划见附表一:施工总体计划表在物资供应方面,时间上立足一个“早”字,品种上抓一个“精”字,质量上求一个“高” 字。

如果我公司中标,即做好供货合同的订立与完善工作。

在开工前做好材料需求的详细、精密 计划,并根据施工进度安排好材料供应计划,备足足够的材料,确保施工有序进行。

按照工程施工和进度要求配备与之相应的机械,见下附表。

挖掘机、破碎机、装载机、推土机、自卸汽车、平地机、发机电、抽水泵、压路机 吊车、挖掘机、砂浆搅拌机、发机电、水泵、自卸汽车、装载机、砼罐车、振捣棒 摊铺机、压路机、路拌机、自卸汽车、发机电、切割机、水车、平地机、农用车 开沟机、砂浆搅拌机、小型挖掘机、吊车、农用车、装载机、路基施工 桥涵施工 路面施工 附属施工本项目重点工程为路基、路面、涵洞、防护及排水工程的施工。

农网建设改造工程技术要求

农网建设改造工程技术要求

农网建设改造工程技术要求(台区、低压部分)一、配电变压器和配电装置1、变压器容量选配合理,一般为用电负荷的2-3倍,坐落3位置靠近负荷中心,利于运行维护方便。

2、户外式配变台架:变压器底座距地面高度不小于2.5米;护栏高度不低于0.6米,台架两杆之间中心距离不小于3.5米。

3、配电室的使用面积不小于10平方米,盘情况前通道为1.5米,盘后及侧面通道为0.8米,房高在3米以上,房门向外开。

4、配电装置低压进出线穿墙时,必须使用穿墙套管,导线必须用绝缘导线,导线截面选择按额定电流的1.5倍选用。

二、低压电力线路1、低压电力线路建设、改造中所选用的导线,电杆、绝缘子等应选用经有关部门认定的合格产品。

2、架空低压电力主干线路,根据用电负荷大小可选25平方毫米以上的导线,在一档线内每根相线只允许一个接头,禁止用单股、破股线和铁丝。

3、拉线截面要不小于25平方毫米钢绞线,拉线对地夹角为60度,拉线上头2.5米处要装隔离绝缘子。

4、杆坑深度不少于杆长的六分之一,坑宽一米,长一点五米。

5、立杆可采用吊车、稳车、人工拉,要注意施工安全。

6、立杆要安全快速,杆立直后杆子外摆不得超过杆稍的三分之一。

7、线路走向要顺应负荷发展的需要,螺丝的穿向要面向受电侧,螺丝由下往上,由左往右,结合部件要牢固可靠。

8、放线时严防导线扭劲,打死鼻,紧线根据气候条件,档距大小、导线型号保持一定弧垂。

9、横担距杆稍不小于0.15米,令克担距地面4米以上,避雷器担距令克担不小于1米。

10、接地极引出导体截面不小于25平方毫米,接地电阻100KVA以上的变压器不得大于4欧姆,100KVA以下的变压器不得大于10欧姆。

11、避雷器引下线与外壳接地应直接接地,严禁间接接地。

12、十千伏线路相间最小距离为0.25米,0.4千伏线路相间最小距离为0.15米。

跳线接头长度不小于0.15-0.2米,跳线要美观有序。

13、低压线路供电半径,平地为0.5公理,山地负荷分散地区可延伸至0.7-1.5公理。

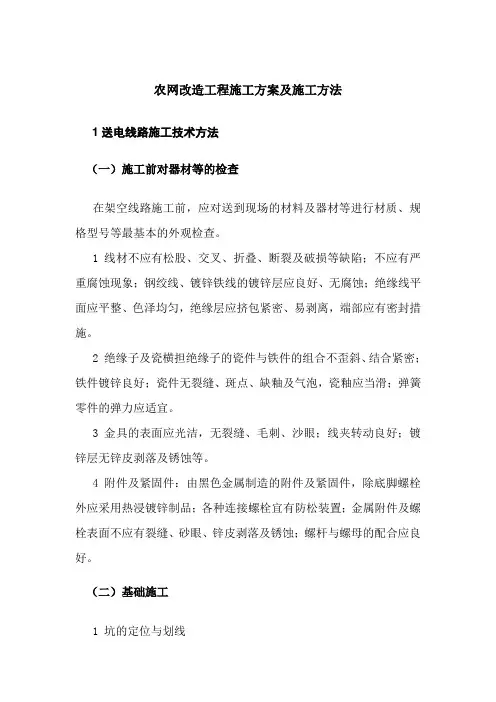

农网改造工程施工方案及施工方法

农网改造工程施工方案及施工方法

农网改造工程施工方案及施工方法1送电线路施工技术方法(一)施工前对器材等的检查在架空线路施工前,应对送到现场的材料及器材等进行材质、规格型号等最基本的外观检查。

1 线材不应有松股、交叉、折叠、断裂及破损等缺陷;不应有严重腐蚀现象;钢绞线、镀锌铁线的镀锌层应良好、无腐蚀;绝缘线平面应平整、色泽均匀,绝缘层应挤包紧密、易剥离,端部应有密封措施。

2 绝缘子及瓷横担绝缘子的瓷件与铁件的组合不歪斜、结合紧密;铁件镀锌良好;瓷件无裂缝、斑点、缺釉及气泡,瓷釉应当滑;弹簧零件的弹力应适宜。

3 金具的表面应光洁,无裂缝、毛刺、沙眼;线夹转动良好;镀锌层无锌皮剥落及锈蚀等。

4 附件及紧固件:由黑色金属制造的附件及紧固件,除底脚螺栓外应采用热浸镀锌制品;各种连接螺栓宜有防松装置;金属附件及螺栓表面不应有裂缝、砂眼、锌皮剥落及锈蚀;螺杆与螺母的配合应良好。

(二)基础施工1 坑的定位与划线在杆位确定并经再次检查无误后,即可进行杆坑的定位与划线。

(1)坑口尺寸坑口尺寸要大于坑底的尺寸,这是为了施工的方便,也是为了防止坑壁的塌方。

(2)直线杆坑的定位与划线检查杆位标桩。

在被检查的标桩和前后相邻的标桩中心点上各立一根侧杆,从一侧看过去,若三根测杆都在线路的中心线上,则表示被检查的标桩位置正确。

然后,在标桩前后沿线中心各立一个辅助标桩。

找出线路中心线的垂直线。

将大直角尺放在标桩上,使直角尺的中心与标桩中心重合,使直角尺底边的中垂线与线路的中心线重合。

此时,直角尺的底边即为线路中心线的垂直线。

然后,在此垂直线上,在标桩两侧,各立一根辅助标桩,用作以后校验杆坑位置挖掘得是否正确以及铁杆是否直立。

(3)转角电杆杆坑的定位与划线检查转角杆标桩。

在被检查的标桩及前后两侧邻近的四个标桩中心点上各立一根测杆,从两侧各看三根测杆(被检查标桩上的测杆,作为公共的第三测杆)。

若转角杆标桩上的测杆正好位于所看两直线的交叉点上,则表示该标桩位置正确。

农网改造施工工艺

农网改造施工工艺
(7)、同杆架设线路横担之间最小垂直距离(米):
注:转角或分支线如为单回路,则分支线横担距主干线横担为0.6 米;如 双回线,则分支横担距上排干线横担为 0.45 米,距下排横担为 0.6 米。 (8)、同杆架空绝缘线路横担之间的最小距离(米):
(9)、10KV~1KV 配电线路与 35KV 线路同杆架设时,两线路导线间的 垂直距离不应小于 2.0 米。 (10)、配电线路每相的过引线、引下线与邻相的过引线、引下线或 导线之间的净空距离不应小于下列数值: ① 1KV~10KV 为 0.3 米; ② 1KV~10KV 引下线与 1KV以下的配电线路导线间距离不应小 于为0.2 米; (11)、配电线路的导线与拉线、电杆或构架间的净空距离,不应小于 下列数值: ① 1KV~10KV 为 0.2 米; ② 1KV 以下为 0.1米; 5、开关设备(见图 5):
(5)、UT型线夹的螺杆应露扣,并应有不小于1/2螺杆丝扣长度可供调 紧,调整后,UT 型线夹的双螺母应并紧,并加装防盗帽。 (6)、拉线的绑扎长度应符合下表:
3、绝缘子:
(1)、直线杆采用 15KV 或 20KV 额定电压等级的针式绝缘子或棒形 针式绝缘子;
(2)、耐张、转角、分支和终端杆采用两片悬式绝缘子组成的绝缘子串 或一个双铁头瓷拉棒绝缘子;
倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径;终端杆应向拉线侧 预偏,紧线后不应向拉线反方向倾斜。 8、横担安装(见图 2): (1)直线杆单横担应装于受电侧,横担端部上下歪斜不应超过20mm;横 担端部左右扭斜不应超过 20mm;
(2)单回三角排列直线杆,横担安装距离杆梢为 650mm,杆顶器距离 杆梢 150mm;分支杆、 90 度转角杆(上、下)及终端杆应装于拉线侧。 (3)双层横担之间的距离单回水平排列直线杆,横担安装距离杆梢为 30 0mm,两侧加装撑铁; (4)双回水平排列直线杆,横担安装距离杆梢为 300mm,上下担间 距970mm,上、下担均安装撑铁;

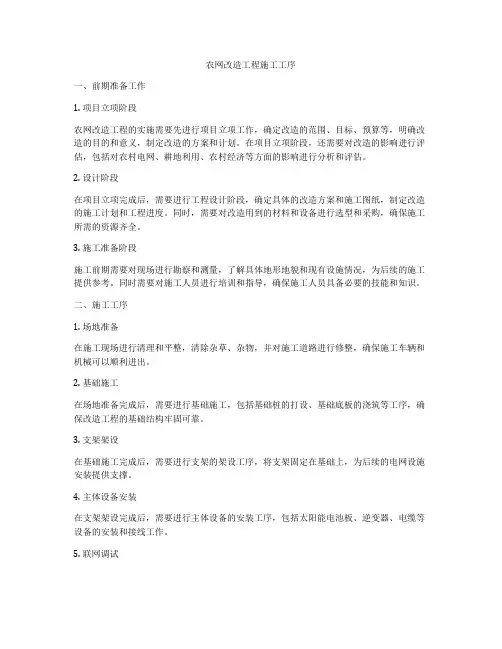

农网改造工程施工工序

农网改造工程施工工序

农网改造工程施工工序一、前期准备工作1. 项目立项阶段农网改造工程的实施需要先进行项目立项工作,确定改造的范围、目标、预算等,明确改造的目的和意义,制定改造的方案和计划。

在项目立项阶段,还需要对改造的影响进行评估,包括对农村电网、耕地利用、农村经济等方面的影响进行分析和评估。

2. 设计阶段在项目立项完成后,需要进行工程设计阶段,确定具体的改造方案和施工图纸,制定改造的施工计划和工程进度。

同时,需要对改造用到的材料和设备进行选型和采购,确保施工所需的资源齐全。

3. 施工准备阶段施工前期需要对现场进行勘察和测量,了解具体地形地貌和现有设施情况,为后续的施工提供参考。

同时需要对施工人员进行培训和指导,确保施工人员具备必要的技能和知识。

二、施工工序1. 场地准备在施工现场进行清理和平整,清除杂草、杂物,并对施工道路进行修整,确保施工车辆和机械可以顺利进出。

2. 基础施工在场地准备完成后,需要进行基础施工,包括基础桩的打设、基础底板的浇筑等工序,确保改造工程的基础结构牢固可靠。

3. 支架架设在基础施工完成后,需要进行支架的架设工序,将支架固定在基础上,为后续的电网设施安装提供支撑。

4. 主体设备安装在支架架设完成后,需要进行主体设备的安装工序,包括太阳能电池板、逆变器、电缆等设备的安装和接线工作。

5. 联网调试在主体设备安装完成后,需要进行联网调试工序,检验设备的运行状态和性能,确保设备正常运行。

6. 保护设施安装在联网调试完成后,需要进行保护设施的安装,包括围栏、防护设施等安装工序,确保设施的安全和可靠。

7. 竣工验收在安装工序完成后,需要进行竣工验收,验收设施的运行状态和性能是否符合要求,确保工程质量满足相关标准和规范。

8. 工程保养在工程竣工验收完成后,需要进行工程保养工序,对设施进行定期检查和维护,确保设施持续稳定运行。

以上即是农网改造工程的施工工序,通过以上的工序流程,能够保证农网改造工程的顺利进行。

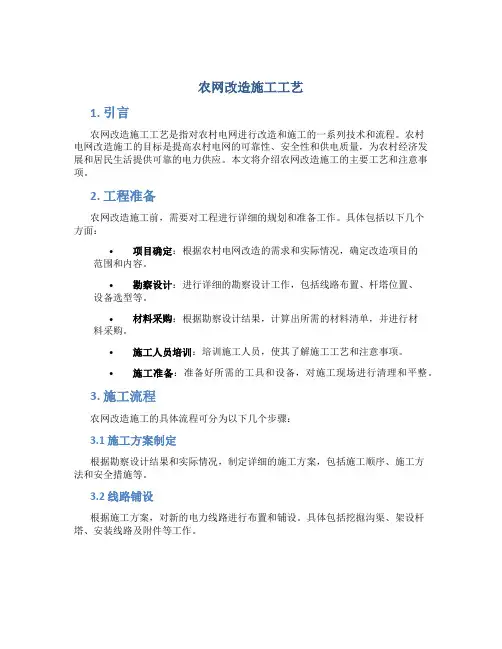

农网改造施工工艺

农网改造施工工艺

农网改造施工工艺1. 引言农网改造施工工艺是指对农村电网进行改造和施工的一系列技术和流程。

农村电网改造施工的目标是提高农村电网的可靠性、安全性和供电质量,为农村经济发展和居民生活提供可靠的电力供应。

本文将介绍农网改造施工的主要工艺和注意事项。

2. 工程准备农网改造施工前,需要对工程进行详细的规划和准备工作。

具体包括以下几个方面:•项目确定:根据农村电网改造的需求和实际情况,确定改造项目的范围和内容。

•勘察设计:进行详细的勘察设计工作,包括线路布置、杆塔位置、设备选型等。

•材料采购:根据勘察设计结果,计算出所需的材料清单,并进行材料采购。

•施工人员培训:培训施工人员,使其了解施工工艺和注意事项。

•施工准备:准备好所需的工具和设备,对施工现场进行清理和平整。

3. 施工流程农网改造施工的具体流程可分为以下几个步骤:3.1 施工方案制定根据勘察设计结果和实际情况,制定详细的施工方案,包括施工顺序、施工方法和安全措施等。

3.2 线路铺设根据施工方案,对新的电力线路进行布置和铺设。

具体包括挖掘沟渠、架设杆塔、安装线路及附件等工作。

3.3 设备安装根据施工方案,对各种设备进行安装和连接,包括变压器、开关设备、配电箱等。

3.4 电缆敷设对需要敷设电缆的区域,进行电缆的敷设和连接。

3.5 调试测试对整个改造工程进行调试测试,包括线路的通电测试、设备的运行测试等。

3.6 完工验收完成改造工程后,进行完工验收。

验收包括施工质量、安全措施、设备运行情况等的检查和测试。

4. 注意事项农网改造施工工艺中需要注意以下几点:•安全第一:施工过程中,必须始终将安全放在首位,严格遵守安全操作规程,做好施工安全防护。

•施工质量:施工过程中,要保证施工质量,确保电网改造后的可靠性和稳定性。

•环境保护:在施工过程中,要注意保护环境,遵守环境保护法律法规,合理利用资源,减少对环境的影响。

•与用户沟通:要与用户充分沟通,了解他们的需求和意见,确保改造工程符合用户的实际情况。

农网改造施工工艺标准

农网改造施工工艺标准

一、施工工艺标准化建设管理规范为认真贯彻国网公司、省公司关于深化农网改造升级工程标准化建设的指导思想,做好“三通一标”(通用设计、通用设备、通用造价、标准工艺)工作,实现农网改造升级工程建设“设计精密化,施工精益化,工艺精细化,作业标准化”,统一并推广农网改造升级工程建设质量及工艺标准。

按照上级有关文件精神,特制定以下标准:(一)中压配电网工程施工及验收规范一、杆塔组装中压线路杆塔在城镇宜选用12米及以上杆塔,乡村一般选用10米及以上杆塔,15m及以上电杆分段,分段部分应做防腐处理。

直线杆采用预应力电杆,特殊要求时可采用非预应力电杆;转角杆、耐张杆、终端杆、分支杆及城镇路边宜采用非预应力电杆。

2、电杆埋设深度及埋深标识(见图1);电杆埋深标识线下边沿距离地面500mm(见图1)。

3、电杆组立后,回填时应将土块打碎,每回填500mm夯实一次;回填后的电杆坑应有防沉土台,其高度应超出地面300mm(见图1)。

4、自立转角塔、终端塔应组立在倾斜平面的基础上,向受力的反方向产生预倾斜,倾斜值应视塔的钢度及受力大小由设计确定;5、拉线应布臵在转角杆、终端杆、导线不对称布臵的直线单杆,在架线后拉线点处不应向受力侧挠倾。

向反受力侧的偏斜不应超过拉线点的3%;6、拉线棒与拉线盘应垂直,拉线盘应采用带拉线环式,拉线棒露出地面部分长度应为500~700mm。

7、电杆组立好后,直线杆的横向位移不应大于50mm,直线杆梢的位移不应大于杆梢直径的1/2;转角杆应向外角预偏,紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径;终端杆应向拉线侧预偏,紧线后不应向拉线反方向倾斜。

8、横担安装(见图2):(1)直线杆单横担应装于受电侧,横担端部上下歪斜不应超过20mm;横担端部左右扭斜不应超过20mm;(2)单回三角排列直线杆,横担安装距离杆梢为650mm,杆顶器距离杆梢150mm;分支杆、90度转角杆(上、下)及终端杆应装于拉线侧。

电网农网改造升级工程施工方案

电网农网改造升级工程施工方案

电网农网改造升级工程施工方案1施工准备1.1图纸会审根据设计及施工现场实际情况,开工前技术员、质检员、预算员、工长认真熟悉审核图纸,了解设计意图及要求施工所达到的技术标准,会同建设、设计、监理单位共同审核图纸,编制和完善施工组织设计和重点工程施工方案,特殊作业指导书。

制定切实可行的质量、安全、防火、环境保护、文明施工、社会治安综合治理保证措施。

依据设计提供的线路定位图,进行现场勘测复核,绘制施工平面布置及定位放线图,做好复测记录,并及时上报。

收集和整理编排各种开工资料。

根据设计确定的平面布置情况建立统一的测量控制网,作为对该工程的平面位置定点放线的依据。

1.2技术标准规范和质量记录资料的准备在施工前,应及时准备施工中所需规范和标准,根据工程需要准备质量记录表格,现场技术人员和质量检查人员应认真填写,并将各工种的质量检查记录表格发放给操作工人,并督促检查他们及时认真填写。

建立健全施工质量检查和验收制度:施工班组实行三检制度,即自检、互检、交接检。

开展三工序活动,即保证本工序,监督保护上工序,优质服务下工序。

工序检验:工序检验是控制施工质量的关键,工序检验严格执行A、B、C三级质量控制点检查制度,工序检验和试验控制流程图有关说明如下:工序检验通知单、委托单、由工序施工技术人员填报,A(AR)级质量控制点,《检验通知单》于检查的前一天送到监理单位,B(BR)级质量控制点,《检查通知单》提前八小时送到项目质检科,C(CR)级质量控制点,提前通知专业质量检查员。

各级别的参检人员、出具报告和记录人、签字人员及审批签发人员。

各控制点经检查确认合格后,才能放行,进行下一工序施工。

最终检验控制:通过实施分项、分部和单位工程的最终检验,完成施工项目的最终检验。

分项、分部工程的全部施工工序均完成(除另有约定外),检验试验合格,检验和试验报告或施工记录齐全。

技术负责人填报分项工程质量评定表《分部工程质量评定表》经施工负责人签字,专业质量检查员和专业质量工程师审定。

农网改造工程施工方案及施工方法

农网改造工程施工方案及施工方法

农网改造工程施工方案及施工方法1送电线路施工技术方法(一)施工前对器材等的检查在架空线路施工前,应对送到现场的材料及器材等进行材质、规格型号等最基本的外观检查。

1 线材不应有松股、交叉、折叠、断裂及破损等缺陷;不应有严重腐蚀现象;钢绞线、镀锌铁线的镀锌层应良好、无腐蚀;绝缘线平面应平整、色泽均匀,绝缘层应挤包紧密、易剥离,端部应有密封措施。

2 绝缘子及瓷横担绝缘子的瓷件与铁件的组合不歪斜、结合紧密;铁件镀锌良好;瓷件无裂缝、斑点、缺釉及气泡,瓷釉应当滑;弹簧零件的弹力应适宜。

3 金具的表面应光洁,无裂缝、毛刺、沙眼;线夹转动良好;镀锌层无锌皮剥落及锈蚀等。

4 附件及紧固件:由黑色金属制造的附件及紧固件,除底脚螺栓外应采用热浸镀锌制品;各种连接螺栓宜有防松装置;金属附件及螺栓表面不应有裂缝、砂眼、锌皮剥落及锈蚀;螺杆与螺母的配合应良好。

(二)基础施工1 坑的定位与划线在杆位确定并经再次检查无误后,即可进行杆坑的定位与划线。

(1)坑口尺寸坑口尺寸要大于坑底的尺寸,这是为了施工的方便,也是为了防止坑壁的塌方。

(2)直线杆坑的定位与划线检查杆位标桩。

在被检查的标桩和前后相邻的标桩中心点上各立一根侧杆,从一侧看过去,若三根测杆都在线路的中心线上,则表示被检查的标桩位置正确。

然后,在标桩前后沿线中心各立一个辅助标桩。

找出线路中心线的垂直线。

将大直角尺放在标桩上,使直角尺的中心与标桩中心重合,使直角尺底边的中垂线与线路的中心线重合。

此时,直角尺的底边即为线路中心线的垂直线。

然后,在此垂直线上,在标桩两侧,各立一根辅助标桩,用作以后校验杆坑位置挖掘得是否正确以及铁杆是否直立。

(3)转角电杆杆坑的定位与划线检查转角杆标桩。

在被检查的标桩及前后两侧邻近的四个标桩中心点上各立一根测杆,从两侧各看三根测杆(被检查标桩上的测杆,作为公共的第三测杆)。

若转角杆标桩上的测杆正好位于所看两直线的交叉点上,则表示该标桩位置正确。

农网改造工程基础施工方案

农网改造工程基础施工方案

农网改造工程基础施工方案一、前言随着农业现代化的不断推进和农业生产方式的转变,农业用电需求不断增加。

为了满足农业用电需求,提高农业生产效率和质量,需要对农网进行改造升级,以满足新的用电要求。

本文将对农网改造工程的基础施工方案进行详细阐述,以期为相关部门提供参考。

二、工程概述本次农网改造工程位于某省某市,总面积9000平方公里,总长度5000公里,涉及农网改造的农田总面积达到3000公顷。

改造工程的主要内容包括升级变电站、更换设备设施、改造线路等。

工程的目标是提高农业用电的可靠性和安全性,改善农村用电环境,满足农业生产的用电需求。

三、基础施工方案1. 前期准备工作在施工之前,需要做好充分的前期准备工作。

首先需要对原有农网的现状进行全面的调研和勘察,了解农田用电情况、用电负荷、设备老化情况等。

同时,还需要对施工区域的地质、水文、气象等情况进行详细的调查和分析,为后续的施工提供依据。

此外,还需要制定详细的施工计划和施工方案,确保施工的顺利进行。

2. 地基处理在进行农网改造工程之前,需要对变电站、电杆和线路等设施所在地的地基进行处理。

首先需要对变电站和电杆基础进行检查,确保其结构安全可靠。

对于地基不稳定的地段,需要进行地基处理,以提高承载力和稳定性。

地基处理的方法包括加固、填充等,根据不同地段的情况采取不同的处理方法。

3. 基础建设在进行农网改造工程时,需要对变电站和电杆等设施的基础进行建设。

首先需要根据设计要求进行基础的测绘和布置,然后进行基础的挖掘和浇筑。

在进行基础建设时,需要严格按照设计要求进行施工,确保基础的稳固和牢固,以满足设施的使用要求。

4. 接地系统建设接地系统是农网改造工程中一项重要的基础建设工作。

它能够确保电气设备和线路的安全运行,减少因接地不良导致的事故和故障。

在进行接地系统建设时,需要根据设计要求布置并固定接地线杆,然后进行接地线的铺设和连接。

在接地系统的建设过程中,需要严格按照国家标准和相关规范进行施工,确保接地系统的可靠性和稳定性。

农网工程施工工艺(3篇)

农网工程施工工艺(3篇)

第1篇一、施工准备阶段1. 工程规划:根据农村用电需求,对电网进行规划,确定线路走向、变电站位置等。

2. 设计方案:根据工程规划,编制详细的设计方案,包括线路、设备选型、施工工艺等。

3. 施工组织:成立施工组织机构,明确各岗位职责,确保工程顺利进行。

4. 材料设备:准备施工所需的各种材料、设备,如电缆、电杆、变压器、金具等。

二、施工阶段1. 线路施工(1)基础施工:根据设计要求,挖掘线路基础坑,安装基础,浇筑混凝土。

(2)杆塔施工:根据设计要求,选择合适的杆塔类型,进行杆塔组立、焊接、涂装等。

(3)导线架设:采用直线、耐张、转角等施工方法,将导线架设在杆塔上。

(4)绝缘子安装:在导线上安装绝缘子,确保导线与杆塔绝缘。

2. 变电站施工(1)基础施工:挖掘变电站基础坑,安装基础,浇筑混凝土。

(2)主设备安装:安装变压器、断路器、隔离开关等主设备。

(3)保护装置安装:安装保护装置,如电流互感器、电压互感器等。

(4)二次回路施工:连接主设备与保护装置,完成二次回路施工。

3. 配电变压器施工(1)基础施工:挖掘配电变压器基础坑,安装基础,浇筑混凝土。

(2)变压器安装:将变压器放置在基础上,进行安装。

(3)配电箱安装:在变压器附近安装配电箱,实现电能分配。

(4)一户一表改造:对农村居民进行一户一表改造,提高用电质量。

三、施工质量保证措施1. 施工人员培训:对施工人员进行技术培训,确保施工质量。

2. 材料设备检验:对施工所需材料、设备进行检验,确保符合国家标准。

3. 施工过程控制:严格按照施工工艺要求,控制施工过程。

4. 质量验收:对施工完成后的工程进行质量验收,确保工程质量。

四、施工安全措施1. 施工现场安全防护:设置安全警示标志,确保施工现场安全。

2. 作业人员安全培训:对作业人员进行安全培训,提高安全意识。

3. 安全防护用品:为作业人员配备安全帽、安全带等防护用品。

4. 事故应急预案:制定事故应急预案,确保事故发生时能够及时处理。

电力农网改造施工方案

电力农网改造施工方案

电力农网改造施工方案一、施工概述电力农网改造是为了满足农村电力用电需求而进行的升级改造工程。

本施工方案旨在提出一套完整的电力农网改造方案,确保施工的顺利进行,以及满足电力供应的安全和可靠性。

二、施工前准备1.方案设计:详细规划和设计电力农网改造的各项工程,包括供电线路的拓展、电缆敷设等。

2.材料准备:根据施工方案,准备所需的电缆、电线、电杆等相关材料。

3.施工队伍:组建专业的施工队伍,包括工程师、技术人员和熟练的电力施工人员。

三、施工流程1.场地勘察:根据方案设计,前往农村地区进行勘察,确定电缆敷设、电线连接等具体位置。

2.电缆敷设:在已确定的位置进行电缆敷设工作,确保电缆的安全可靠。

3.电线连接:按照设计方案,连接电线到各个配电箱和用电设备中。

4.设备安装:根据农村用电需求,安装配电箱、电表等设备。

5.系统调试:对新建的电力农网进行系统调试,确保供电的正常运行。

6.验收交付:完成施工后,进行系统的验收工作,并与农村电力部门进行交接。

四、施工要求1.安全防护:施工人员必须佩戴安全帽、手套等个人防护装备,并遵守相关的安全规定。

2.施工速度:确保在限定时间内完成施工任务,以避免对农民用电造成不必要的影响。

3.电缆敷设:电缆敷设时应保持电缆的整齐、固定,并与地面保持一定的距离。

4.电线连接:电线连接必须牢固可靠,确保电流传输的稳定性和安全性。

5.设备安装:设备安装应遵循相关的标准和规范,确保设备的正常运行和使用。

6.施工记录:施工过程中应做好施工记录,包括勘察报告、敷设图纸等,以备后续参考。

五、工期计划本次电力农网改造的工期计划如下:1.场地勘察:2天2.电缆敷设:5天3.电线连接:3天4.设备安装:2天5.系统调试:1天6.验收交付:1天总工期预计为14天。

六、项目费用本次电力农网改造的费用预算如下:1.材料费用:XXXX元2.施工人员工资:XXXX元3.设备安装费用:XXXX元4.其他费用:XXXX元总费用预算为XXXX元。

农网改造升级工程 标准化建设手册施工工艺(10千伏及以下)

农网改造升级工程 标准化建设手册施工工艺(10千伏及以下)

一、施工工艺标准化建设管理规范为认真贯彻国网公司、省公司关于深化农网改造升级工程标准化建设的指导思想,做好“三通一标”(通用设计、通用设备、通用造价、标准工艺)工作,实现农网改造升级工程建设“设计精密化,施工精益化,工艺精细化,作业标准化”,统一并推广农网改造升级工程建设质量及工艺标准。

按照上级有关文件精神,特制定以下标准:(一)中压配电网工程施工及验收规范一、杆塔组装中压线路杆塔在城镇宜选用12米及以上杆塔,乡村一般选用10米及以上杆塔,15m及以上电杆分段,分段部分应做防腐处理。

直线杆采用预应力电杆,特殊要求时可采用非预应力电杆;转角杆、耐张杆、终端杆、分支杆及城镇路边宜采用非预应力电杆。

2、电杆埋设深度及埋深标识(见图1);电杆埋深标识线下边沿距离地面500mm(见图1)。

3、电杆组立后,回填时应将土块打碎,每回填500mm夯实一次;回填后的电杆坑应有防沉土台,其高度应超出地面300mm(见图1)。

4、自立转角塔、终端塔应组立在倾斜平面的基础上,向受力的反方向产生预倾斜,倾斜值应视塔的钢度及受力大小由设计确定;5、拉线应布臵在转角杆、终端杆、导线不对称布臵的直线单杆,在架线后拉线点处不应向受力侧挠倾。

向反受力侧的偏斜不应超过拉线点的3%;6、拉线棒与拉线盘应垂直,拉线盘应采用带拉线环式,拉线棒露出地面部分长度应为500~700mm。

7、电杆组立好后,直线杆的横向位移不应大于50mm,直线杆梢的位移不应大于杆梢直径的1/2;转角杆应向外角预偏,紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径;终端杆应向拉线侧预偏,紧线后不应向拉线反方向倾斜。

8、横担安装(见图2):(1)直线杆单横担应装于受电侧,横担端部上下歪斜不应超过20mm;横担端部左右扭斜不应超过20mm;(2)单回三角排列直线杆,横担安装距离杆梢为650mm,杆顶器距离杆梢150mm;分支杆、90度转角杆(上、下)及终端杆应装于拉线侧。

农网改造升级工程施工工艺标准.

农网改造升级工程施工工艺标准.

目录第一章配电装置 (1)第二章中压配电线路 (3)第三章低压配电线路 (8)第四章电缆线路 (12)第五章接户线、进户线 (15)第六章电能表及表箱 (17)第七章接地装置 (18)第八章无功补偿 (19)第一章配电装置第一条公用配电台区应根据村庄规划,选择负荷较集中地区设置,避开易爆、易燃、污秽严重及地势低洼地带;高压进线、低压出线方便;便于施工、运行维护。

第二条新安装的公用配电变压器应按“小容量、密布点、短半径”的原则进行建设与改造,一律选用S11及以上系列产品。

推荐使用可调容式变压器和非晶合金变压器,降低损耗,提高变压器使用效率。

配变容量应按3-5年发展规划选择。

第三条安装在室内的配电变压器,室内应有良好的自然通风。

可燃油油浸变压器室的耐火等级应为一级。

变压器外廓距墙壁和门的最小净距不应小于表1规定。

表1 可燃油油浸变压器外廓与变压器室墙壁和门的最小净距第四条配电室内应留有维护通道:固定式配电屏为单列布置时,屏前通道为1.5m;固定式配电屏为双列布置时,屏前通道为2.0m;屏后和屏侧维护通道为1.0m,有困难时可减为0.8m。

配电室的长度超过7.0m时,应设两个出口,并应布置在配电室两端,门应向外开启;成排布置的配电屏其长度超过6.0m时,屏后通道应设两个出口,并宜布置在通道的两端。

第五条315kVA及以下的变压器,宜采用柱上式安装,315kVA以上的变压器,宜采用室内安装。

当采用箱式变压器时,应综合考虑使用性质、周围环境等条件。

第六条柱上安装的变压器,其底座距地面不小于2.5m。

第七条变压器低压侧至配电盘,应采用铜芯电缆,电缆截面按照变压器容量和负荷大小确定;低压套管侧、低压配电盘侧采用合适的接线端子连接电缆,电缆中间不允许有接头,电缆两端连接前均应途中性凡士林。

第八条敷设电缆时,不应使电缆在支架上及地面上摩擦拖拉,电缆的最小弯曲半径为电缆直径的10倍,电缆应排列整齐、不交叉、固定良好、并装设标示牌,电缆终端头应由熟悉人员来做,并达到有关标准要求。

农网改造升级工程施工质量实施细则及评分标准.

农网改造升级工程施工质量实施细则及评分标准.

农网改造升级工程施工质量实施细则及评分标准.农网改造升级工程施工质量实施细则及评分标准1 总则1.1根据农(配网)工程专项办公室文件印发的《农网改造升级工程外包施工单位综合评价管理办法》,为规范和加强农网工程施工管理,进一步提高施工单位服务质量,适应国网及省电力公司对农网改造工程管理的工作要求,特制定本细则和评分标准。

1.2农村电网改造升级工程(以下简称农网工程)单项工程质量必须符合验收必备条件,方可进行验收项目考核。

1.3单项工程的验收结论分为不合格(60分以下)、合格(60-80分之间)、良(80-90分之间)、优(90分以上)工程四种。

2 单项工程验收的必备条件2. 1严格执行池州供电公司批准的项目计划、初步设计及概算审查文件;2.2工程建设程序符合规定;2.3完成工程结算;2.4工程中使用的设备、材料符合国家技术标准和技术要求,并按照池州供电公司规定方式采购;2.5工程档案资料齐备;2.6工程无重大安全隐患。

2.7形成工程竣工报告3 考核项目及评分标准3.1根据农网工程的特点,确定六大项考核项目,即:质量管理、物资管理、安全管理、进度管理、资料管理,总分100分(考核项目、内容及评分标准见附表)。

3.2评分方式3.2.1对照各个考核项目与内容,逐项逐条评分,每个考核项目扣到零分为止,不出现负分。

3.2.2六项考核得分之和为最终得分。

4 验收结论4.1 优质工程:考核最终得分≥90分,且每一个考核项目得分都不低于考核项目标准分的90%。

4.2 优良工程:考核最终得分为80分~89分,且每一个考核项目得分都不低于考核项目标准分的80%。

4.3 合格工程:考核最终得分为60分~79分,且每一个考核项目得分都不低于考核项目标准分的60%。

4.4 不合格工程:不符合质量验收必备条件;考核最终得分<60分;附录1附录:4农网改造升级工程单项工程考核项目评分标准1 工程质量管理251.1.1 严格执行池州公司印发的《农村电网改造升级工程管理办法》5 池州公司《管理办法》规定的各种制度不健全,缺少一项扣1分;执行工程管理程序不认真,各个环节不衔接或协调不力,发现一项扣1分。

农网改造升级工程施工标准1

农网改造升级工程施工标准1

变台
4 5 6 1
编号2Leabharlann 3第2页宁县电力局农网改造升级工程施工标准摘要
项目 序号
1 2
施工标准
10kV线路采用φ150-10-A、φ190-12-A、φ190-15-A三种规格预应力砼 杆。 10米杆要求埋深1.7米、12米杆要求埋深1.9米、15米杆要求埋深2.3米。 一般档距不超过70m,若遇特殊地段,原则上线路档距不得超过80m。进村10kV线 路档距为50m。耐张段不超过1000m。 1.5米高压横担安装与杆梢距离600mm。2.1米高压横担安装与杆梢900mm。同杆架 设低压横担距高压横担1200mm。高压杆拉线抱箍应装在横担下方100mm处。 直线杆的横向位移不应大于50mm。 直线杆的倾斜,10kV及以下架空电力线路杆梢的位移不应大于杆梢直径的1/2。 转角杆的横向位移不应大于50mm。 转角杆应向外角预偏、紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大 于杆梢直径。 终端杆立好后,应向拉线侧预偏,其预偏值不应大于杆梢直径。紧线后不应向受力 侧倾斜。 10kV及以下架空电力线路的导线,当采用缠绕方法连接时,连接部分的线股应缠绕 良好,不应有断股、松股等缺陷。 10kV及以下架空电力线路在同一档距内,同一根导线上的接头,不应超过1个。 10kV及以下架空电力线路的导线紧好后,弧垂的误差不应超过设计弧垂的±5%。 同档内各相导线弧垂宜一致,水平排列的导线弧垂相差不应大于50mm。 1~10kV线路每相引流线、引下线与邻相的引流线、引下线或导线之间,安装后的 净空距离不应小于300mm。 (1)拉线采用镀锌GJ-35、GJ-50两种型号。拉线棒采用φ18×2500mm,φ20× 2500mm两种规格。拉线盘采用500×1000mm规格。 (2)拉线应装设拉线绝缘子,拉线绝缘子距地面不应小于2.5m。 (3)50mm2拉线上下靶应用8#铁丝绑扎300mm。拉线绝缘子两端应用8#铁丝绑扎 250mm。 (4)UT型线夹的双螺母应并紧,花篮螺栓应封固。 (5)拉线坑埋深1.8米。拉线棒外露500mm,确保拉线色管安装到位。 (6)拉线绑扎部分应刷涂防锈漆。

农网改造技术标准

农网改造技术标准

农网改造技术标准(试行)杨书安目前,农村电网技术改造已经启动,为了提高施工技术水平,规范整改标准,现将农网改造技术标准(试行)介绍给大家,供参考。

1 10kV配电线路1.1 杆塔10kV配电线路采用-10-A、φ190-12-A、φ190-15-A三种规格水泥杆,个别地方因受地形限制可考虑采用铁塔,进村10kV线路采用φ190-12-A水泥杆。

埋设深度一般为杆高1/6,并根据地质情况适当加装卡盘或底盘。

直线杆卡盘与线路平行安装并应在电杆左、右侧交替安装,承力杆卡盘设在承力侧。

1.2导线主干线以LGJ-70为主,分干线以LGJ-50为主,分支线以LGJ-35为主,最小导线截面不应小于LGJ-35。

若有特殊负荷用户,应根据具体情况选定导线截面。

导线排列一般为三角形,当线路中采用并沟线夹连接引流线时,线夹不应少于2个,引流线之间、引流线与主干线间的连接应符合下列规定:(1)不同金属导线的连接应有可靠的过渡金具;(2)同金属导线连接采用绑扎时,绑扎长度35mm2导线应不小于150mm,50mm2导线应不小于200mm,70mm2导线应不小于250mm。

耐张杆跳接线采用上跳,跳接线一律使用并沟线夹。

分支线与主干线跳接时,若导线截面不同,应采用畸形并沟线夹或缠绕法。

1.3档距根据我县气候特点,规定东西走向线路档距不超过70m,南北走向线路档距不超过75m。

若遇特殊地段,原则上线路档距不得超过80m。

进村10kV线路档距为50m。

耐张段不超过1000m。

1.4拉线1.4.1南北走向线路连续直线杆8~10基,东西走向线路连续直线杆6~8基时,应适当装设防风拉线。

1.4.2拉线采用镀锌GJ-35、GJ-50两种型号。

拉线棒采用φ18×2500mm,φ20×2500mm两种规格。

拉线盘采用500×1000mm规格。

1.4.3拉线应装设拉线绝缘子,拉线绝缘子距地面不应小于2.5m。

1.4.4承力拉线与电杆的夹角一般采用45°,如受地形限制可适当减小,但不应小于30°。

农网改造技术标准

农网改造技术标准

For personal use only in study and research; not for commercial use农网改造技术标准(试行)杨书安目前,农村电网技术改造已经启动,为了提高施工技术水平,规范整改标准,现将农网改造技术标准(试行)介绍给大家,供参考。

110kV配电线路1.1 杆塔10kV配电线路采用-10-A、φ190-12-A、φ190-15-A三种规格水泥杆,个别地方因受地形限制可考虑采用铁塔,进村10kV线路采用φ190-12-A水泥杆。

埋设深度一般为杆高1/6,并根据地质情况适当加装卡盘或底盘。

直线杆卡盘与线路平行安装并应在电杆左、右侧交替安装,承力杆卡盘设在承力侧。

1.2导线主干线以LGJ-70为主,分干线以LGJ-50为主,分支线以LGJ-35为主,最小导线截面不应小于LGJ-35。

若有特殊负荷用户,应根据具体情况选定导线截面。

导线排列一般为三角形,当线路中采用并沟线夹连接引流线时,线夹不应少于2个,引流线之间、引流线与主干线间的连接应符合下列规定:(1)不同金属导线的连接应有可靠的过渡金具;(2)同金属导线连接采用绑扎时,绑扎长度35mm2导线应不小于150mm,50mm2导线应不小于200mm,70mm2导线应不小于250mm。

耐张杆跳接线采用上跳,跳接线一律使用并沟线夹。

分支线与主干线跳接时,若导线截面不同,应采用畸形并沟线夹或缠绕法。

1.3档距根据我县气候特点,规定东西走向线路档距不超过70m,南北走向线路档距不超过75m。

若遇特殊地段,原则上线路档距不得超过80m。

进村10kV线路档距为50m。

耐张段不超过1000m。

1.4拉线1.4.1南北走向线路连续直线杆8~10基,东西走向线路连续直线杆6~8基时,应适当装设防风拉线。

1.4.2拉线采用镀锌GJ-35、GJ-50两种型号。

拉线棒采用φ18×2500mm,φ20×2500mm两种规格。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录第一章配电装置 (1)第二章中压配电线路 (3)第三章低压配电线路 (8)第四章电缆线路 (12)第五章接户线、进户线 (15)第六章电能表及表箱 (17)第七章接地装置 (18)第八章无功补偿 (19)第一章配电装置第一条公用配电台区应根据村庄规划,选择负荷较集中地区设置,避开易爆、易燃、污秽严重及地势低洼地带;高压进线、低压出线方便;便于施工、运行维护。

第二条新安装的公用配电变压器应按“小容量、密布点、短半径”的原则进行建设与改造,一律选用S11及以上系列产品。

推荐使用可调容式变压器和非晶合金变压器,降低损耗,提高变压器使用效率。

配变容量应按3-5年发展规划选择。

第三条安装在室内的配电变压器,室内应有良好的自然通风。

可燃油油浸变压器室的耐火等级应为一级。

变压器外廓距墙壁和门的最小净距不应小于表1规定。

表1 可燃油油浸变压器外廓与变压器室墙壁和门的最小净距第四条配电室内应留有维护通道:固定式配电屏为单列布置时,屏前通道为1.5m;固定式配电屏为双列布置时,屏前通道为2.0m;屏后和屏侧维护通道为1.0m,有困难时可减为0.8m。

配电室的长度超过7.0m时,应设两个出口,并应布置在配电室两端,门应向外开启;成排布置的配电屏其长度超过6.0m 时,屏后通道应设两个出口,并宜布置在通道的两端。

第五条 315kVA及以下的变压器,宜采用柱上式安装,315kVA以上的变压器,宜采用室内安装。

当采用箱式变压器时,应综合考虑使用性质、周围1环境等条件。

第六条柱上安装的变压器,其底座距地面不小于2.5m。

第七条变压器低压侧至配电盘,应采用铜芯电缆,电缆截面按照变压器容量和负荷大小确定;低压套管侧、低压配电盘侧采用合适的接线端子连接电缆,电缆中间不允许有接头,电缆两端连接前均应途中性凡士林。

第八条敷设电缆时,不应使电缆在支架上及地面上摩擦拖拉,电缆的最小弯曲半径为电缆直径的10倍,电缆应排列整齐、不交叉、固定良好、并装设标示牌,电缆终端头应由熟悉人员来做,并达到有关标准要求。

2。

50mm 第九条配电盘出线其截面按实际负荷考虑,最小截面不得小于沿电杆敷设时,应穿管防护。

与开关、刀闸连接时必须使用合适的接线端子;与低压出线连接时,宜使用钳压接或并沟线夹接续,且留有滴水弯。

第十条配电盘采用符合国标GB7251.1-2005《低压成套开关设备和控制设备》规定的产品。

盘内安装的电器和仪表应符合国标或部颁的技术标准。

不允许采用简易式、半封闭配电盘。

盘面使用的接触器、空气开关必须采用20系列以上的新型产品。

配电盘内的开关应标明出线名称。

第十一条变压器安装前应先检查有无渗油现象,大盖螺丝有无缺损,瓷套管有无损坏,油位是否符合要求等,并经试验合格。

第十二条变压器在搬运起吊时,不得使套管和散热器、油枕等受力。

第十三条配电室的高压进线先经跌落式熔断器到引线瓷瓶,最后到变压器接线柱。

第十四条变压器外壳接地线与中性线连接后应可靠接地。

第十五条跌落式熔断器绝缘体应良好,熔丝管不应有吸潮膨胀或弯曲现象,配电变压器熔丝地选择宜按以下要求进行:(1)容量在100kVA 及以下者,2高压侧熔丝按变压器额定电流的2-3倍选择;(2)容量在100kVA以上者,高压侧熔丝按变压器额定电流的1.5-2倍选择。

第十六条室外中压侧跌落式熔断器安装高度不宜小于4.5m,室内中压侧跌落式熔断器安装高度不宜小于3.5m,各相之间的距离不小于0.5m,排列整齐,高低一致,跌落式熔断器的轴线与垂线成15至30度夹角,且安装牢固不得摇摆;上下引线应用线夹压紧,其连接线应留有一定的余地,满足有关标准规定。

第十七条避雷器的外观应良好,试验应合格,安装牢固,排列整齐,高低一致,上口引线不应使避雷器产生外拉力,各相之间的距离不小于0.35m。

第十八条变压器高低压接线柱、跌落式熔断器、避雷器与导线连接处均应采取绝缘防护处理。

第二章中压配电线路第十九条架空绝缘配电线路所采用的导线应符合GB12527、GB14049的规定,选择应满足DL/T601、SDJ206的要求。

第二十条施放导线时,严禁在地面拖拉放线,并应进行外观检查,裸铝线表面不应有腐蚀的斑点、松股、断股及硬伤现象;绝缘线表面不应有气泡、鼓肚、沙眼、露芯、绝缘断裂及绝缘霉变等现象。

第二十一条裸铝线、绝缘线有硬弯时,应剪断重接,接续应满足下列要求:裸铝线:采用钳接管;绝缘线:芯线用圆形压接管,外层绝缘恢复采用热收缩管。

第二十二条同一档距内,每根导线只允许有一个接头,接头距固定点不小于0.5m。

不同规格、不同金属和不同绞向的导线,严禁在一个耐张段内连3接。

第二十三条架空绝缘线施放后,用2500兆欧表摇测1分钟后的稳定绝缘电阻,其值不低于1000MΩ。

第二十四条裸铝线的设计弧垂,各地可根据已有线路的运行经验或按所选定的气象条件计算确定,考虑导线初伸长对弧垂的影响,宜采用减小弧垂法补偿,弧垂减小的百分数为:钢芯铝绞线为12%,架空绝缘线为20%。

且敷设温度不低于-20℃。

第二十五条档距内的各相弧垂应一致,相差不应大于50mm,同一档距内,同层的导线截面不同时,导线弧垂应以最小截面弧垂确定。

第二十六条放线滑车的选用应与导线的直径相对应,滑车轮径应不大于导线直径的10倍。

第二十七条无论是弓子线的连接,还是档距中的连接宜采用钳压接,压接前应将导线外表和压接管内壁用汽油清洗干净,再涂上一层中性凡士林。

第二十八条压接管、压接模具和导线的规格,必须配合一致。

第二十九条跳线用的压接管长度一般是档距中用的压接管长度的1/2或1/3。

第三十条档距中压接时,应严格遵守压接技术要求,压接时反正顺着压接,导线副头应连压两模,压接前应先将压接管画好印记,按印记压接。

第三十一条紧线时导线应通过滑车,严禁将导线放在横担上紧线,以防导线受伤。

第三十二条线路的档距集镇和村庄不宜大于50m、田间不宜大于70m,一个耐张段不宜超过1km。

第三十三条绝缘层损伤深度在绝缘层厚度的10%及以上时应进行绝缘修4补。

可用绝缘自粘带缠绕,每圈绝缘粘带间搭压带宽的1/2,补修后绝缘自粘带的厚度应大于绝缘层损伤深度,且不少于两层。

也可用绝缘护罩将绝缘层损伤部位罩好,并将开口部位用绝缘自粘带缠绕封住。

第三十四条绝缘线的连接不允许缠绕,应采用专用的线夹、接续管连接。

第三十五条针式或棒式绝缘子的绑扎,直线杆采用顶槽绑扎法;直线角度杆采用边槽绑扎法,绑扎在线路外角侧的边槽上,绑线小辫3至5个花留2的单股塑料铜线绑扎。

绝2.5mm在绝缘子侧面倒向负荷侧,使用直径不小于缘线与绝缘子接触部分应用绝缘自粘带缠绕,缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。

第三十六条中压绝缘线路每相过引线、引下线与邻相的过引线、引下线及低压绝缘线之间的净空距离不应小于200mm;中压绝缘线与拉线、电杆或构架间的净空距离不应小于200mm。

第三十七条电杆表面应平整光滑,没有脱落、露筋、跑浆等现象,不应有纵向裂纹,横向裂纹宽度不得大于0.1mm,且长度不超过1/3周长,电杆顶部应密封。

第三十八条电杆的埋深一般为杆长的1/6,10m电杆不小于1.7m,12m电杆不小于1.9m,15m电杆不小于2.3m。

第三十九条电杆组立后(未架线),杆位横向偏离线路中心线不应大于50mm。

架线后,直线杆的倾斜不应大于杆梢直径的1/2。

转角杆应向外倾斜;终端杆应向拉线侧倾斜,其杆梢位移不应大于杆梢直径。

第四十条转角、分支、耐张、终端和跨越杆均应装设拉线,拉线及其铁附件均应热镀锌。

拉线对地夹角一般为45°,若受地形限制对地夹角不小于30°,水平拉线对路面垂直距离不小于6.0m,拉线柱向拉盘方向倾斜10°至520°,拉线柱埋深为杆高的1/6。

第四十一条所有的拉线均应加装拉线绝缘子,拉线绝缘子应装在最低导线以下,拉线绝缘子的位置应高于地面2.5m以上。

第四十二条拉线抱箍一般固定在横担下方不大于0.3m处,以0.1m为宜。

第四十三条拉线棒露出地面部分一般为0.3m至0.5m,以便于连接和调整。

露出较多则说明拉线坑深度不够,拉线棒的心型鼻子短头朝向地面。

第四十四条拉线的中把和上把的副线,应用马牙螺丝固定,下把用10#铁丝固定,铁丝固定时扎间距离不大于1mm;上、中把副线长度一般为400mm±50mm,下把一般为500mm±50mm,拉线的尾线应用铁丝封头。

第四十五条楔形和UT型线夹穿钢绞线时不要穿反,副线必须凸肚侧,钢绞线与舌板接触紧密,接触面间隙不大于2mm,安装后楔形线夹、UT线夹的平面朝上。

第四十六条拉线盘的平面应朝拉线抱箍的方向放置,且长边与拉线方向垂直。

第四十七条拉线坑的深度一般与杆坑的深度相同,并预留好放拉线棒的马道。

第四十八条杆坑、拉线坑回填土时,应每0.5m逐层夯实,有水时应先排水再回填,回填土不应掺杂树根、烂纸、杂草,回填夯实后,应培起0.3m的防沉土台。

第四十九条同杆架设的多回线路,直线杆横担间的最小垂直距离:高压与高压0.8m,高压与低压1.2m;分支或转角杆横担间的最小垂直距离:高压与高压0.45m,高压与低压1.0m,且高压在上;杆顶支座抱箍至杆顶留有200mm左右的距离,最上层横担至杆顶留有500mm 左右的距离。

6第五十条线路单横担的安装,直线杆应装于受电侧,分支杆、转角杆及终端杆应装于拉线侧。

横担安装应平正,安装偏差应符合下列规定:横担端部上下倾斜不大于20mm,横担端部左右扭斜不大于20mm;双杆的横担,横担与电杆连接处的高差不应大于连接距离的5/1000,左右扭斜不应大于横担总长度的1/100。

第五十一条最下层导线,在最大负荷、最大气温下的对地距离不小于6.0m,交叉跨越时对通讯线的垂直距离不小于2.0m。

第五十二条导线边线在最大风偏下对建筑物之间的距离不小于1.5m。

第五十三条高压配电线路通过林区应砍伐出通道。

通道净宽度为线路两侧向外各延伸5.0m。

在下列情况下,如不妨碍架线施工,可不砍伐通道:1、树木自然生长高度不超过2.0m。

2、导线与树木(考虑自然生长高度)之间的垂直距离,不小于3.0m。

配电线路通过公园、绿化区和防护林带,导线与树木的净空距离在最大风偏情况下不应小于3.0m。

配电线路通过果林、经济作物以及城市灌木林,不应砍伐通道,但导线至树梢的距离不应小于1.5m。

导线不宜跨越建筑物,确有必要跨越时对屋顶的垂直距离在最大计算弧垂下保证在3.0m以上,并与房主签订书面合同。

第五十四条线路与易燃油、气的防火间距,不应小于杆高的1.5倍。

第五十五条螺栓的穿入方向:顺线路方向由电源侧穿入;横线路方向:两侧由内向外穿入,中间由左向右(面向负荷侧)穿入;垂直方向由下向上穿入。

7第三章低压配电线路第五十六条架空绝缘配电线路所采用的导线应符合GB12527、GB14049的规定,选择应满足DL/T601、SDJ206的要求。
