应用Matlab对含噪声语音信号进行频谱分析及滤波
使用MATLAB进行信号处理与滤波

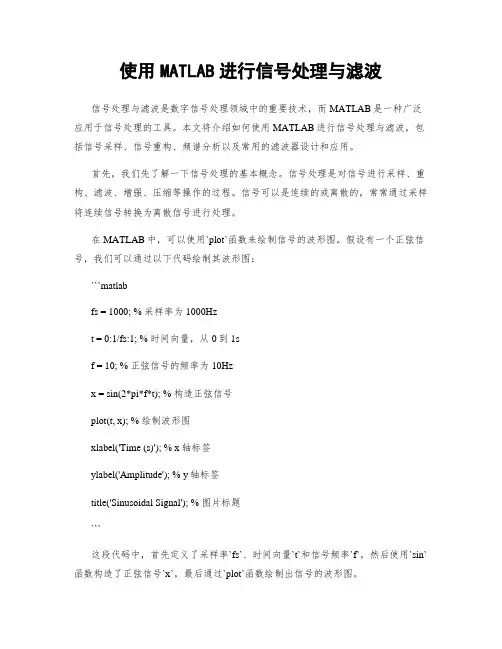

使用MATLAB进行信号处理与滤波信号处理与滤波是数字信号处理领域中的重要技术,而MATLAB是一种广泛应用于信号处理的工具。
本文将介绍如何使用MATLAB进行信号处理与滤波,包括信号采样、信号重构、频谱分析以及常用的滤波器设计和应用。
首先,我们先了解一下信号处理的基本概念。
信号处理是对信号进行采样、重构、滤波、增强、压缩等操作的过程。
信号可以是连续的或离散的,常常通过采样将连续信号转换为离散信号进行处理。
在MATLAB中,可以使用`plot`函数来绘制信号的波形图。
假设有一个正弦信号,我们可以通过以下代码绘制其波形图:```matlabfs = 1000; % 采样率为1000Hzt = 0:1/fs:1; % 时间向量,从0到1sf = 10; % 正弦信号的频率为10Hzx = sin(2*pi*f*t); % 构造正弦信号plot(t, x); % 绘制波形图xlabel('Time (s)'); % x轴标签ylabel('Amplitude'); % y轴标签title('Sinusoidal Signal'); % 图片标题```这段代码中,首先定义了采样率`fs`、时间向量`t`和信号频率`f`,然后使用`sin`函数构造了正弦信号`x`,最后通过`plot`函数绘制出信号的波形图。
在进行信号处理时,经常需要进行频谱分析来研究信号的频率特性。
MATLAB 提供了多种函数来计算信号的频谱,其中最常用的是`fft`函数。
以下代码演示了如何计算信号的频谱,并绘制频谱图:```matlabFs = 1000; % 采样率为1000HzT = 1/Fs; % 采样间隔L = 1000; % 信号长度为1000t = (0:L-1)*T; % 时间向量x = sin(2*pi*50*t) + 0.5*sin(2*pi*120*t); % 构造含有两个频率成分的信号Y = fft(x); % 对信号进行傅里叶变换P2 = abs(Y/L); % 计算双边频谱P1 = P2(1:L/2+1); % 取单边频谱P1(2:end-1) = 2*P1(2:end-1); % 幅度归一化f = Fs*(0:(L/2))/L; % 频率向量plot(f,P1); % 绘制频谱图title('Single-Sided Amplitude Spectrum of x(t)'); % 图片标题xlabel('Frequency (Hz)'); % x轴标签ylabel('Amplitude'); % y轴标签```这段代码中,首先定义了采样率`Fs`、采样间隔`T`、信号长度`L`和时间向量`t`,然后使用两个正弦信号相加的方式构造了含有两个频率成分的信号`x`,接着使用`fft`函数对信号进行傅里叶变换得到频谱`Y`,最后根据频谱进行幅度归一化并绘制频谱图。
基于Matlab的信号分析与数字滤波器设计
基于Matlab的信号分析与数字滤波器设计作者:赵子曦来源:《电脑知识与技术》2021年第29期摘要:对于信号的时域分析只能获取部分信息,因此在频域作出信号频谱以辅助分析显得十分重要。
在进行频谱分析后,会发现信号包含复杂噪声,因此使用软件设计滤波器去噪。
在Matlab的基础上,本文首先采用经典的傅里叶变换对各类信号进行频谱分析,然后用窗函数法设计FIR数字滤波器。
在声音信号上的实验证明,本文设计的FIR数字滤波器可以有效压制噪声,提取良好声音信号。
关键词:信号频谱分析; Matlab;滤波器;信号去噪中图分类号:TP311 文献标识码:A文章编号:1009-3044(2021)29-0114-02进入21世纪以来,计算机技术飞速发展,大数据、物联网、人工智能(AI:Artificial Intelligence)成为学界、工业界的研究热点,随之对信号分析技术提出了更高的要求,也带来了新的机遇。
在摩尔定律的基础上,计算机有限的算力在复杂数据的处理上显得吃力,而现代数据处理又十分追求更高的效率、更快的速度和更准确的结果。
Matlab是工程领域应用广泛的一款成熟软件,它拥有强大的矩阵运算能力和科学数据处理能力,可以处理十分微小的电路信号,因此使用Matlab进行信号分析与处理、数字滤波器设计等对于电路分析、小信号分析、波形重整具有十分重要的意义。
1信号频域分析1.1离散傅里叶变换与窗函数实际上,计算机存储的所有数据都是离散的,它们需要运用时域和频域都是离散的离散傅里叶变换(Discrete Fourier Transform,DFT)进行处理。
TD(Time-Domain)连续信号经采样后,通过快速傅里叶变换成为FD(Frequency-Domain)采样。
通过数学表达式绘图,不难看出输入DFT进行变换的时域信号和变换后输出的频域信号均为有限长序列,即主值序列。
在实际应用中常采用快速傅里叶变换计算DFT:连续周期、连续非周期、离散周期、离散非周期信号的频谱与 DFT之间的关系:时域上的信号是非周期的,则频域上的信号是连续的;时域上的信号是周期的,则频域上的信号是离散的;反之亦然。
matlab对语音信号的频谱分析及滤波资料

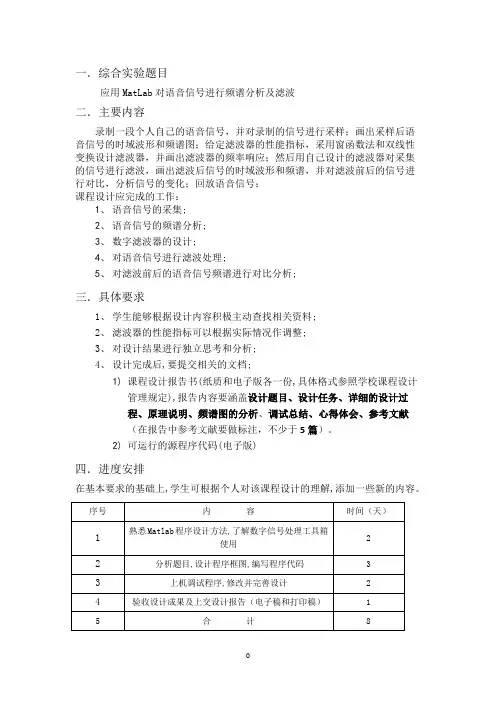

一.综合实验题目应用MatLab对语音信号进行频谱分析及滤波二.主要内容录制一段个人自己的语音信号,并对录制的信号进行采样;画出采样后语音信号的时域波形和频谱图;给定滤波器的性能指标,采用窗函数法和双线性变换设计滤波器,并画出滤波器的频率响应;然后用自己设计的滤波器对采集的信号进行滤波,画出滤波后信号的时域波形和频谱,并对滤波前后的信号进行对比,分析信号的变化;回放语音信号;课程设计应完成的工作:1、语音信号的采集;2、语音信号的频谱分析;3、数字滤波器的设计;4、对语音信号进行滤波处理;5、对滤波前后的语音信号频谱进行对比分析;三.具体要求1、学生能够根据设计内容积极主动查找相关资料;2、滤波器的性能指标可以根据实际情况作调整;3、对设计结果进行独立思考和分析;4、设计完成后,要提交相关的文档;1)课程设计报告书(纸质和电子版各一份,具体格式参照学校课程设计管理规定),报告内容要涵盖设计题目、设计任务、详细的设计过程、原理说明、频谱图的分析、调试总结、心得体会、参考文献(在报告中参考文献要做标注,不少于5篇)。
2)可运行的源程序代码(电子版)四.进度安排在基本要求的基础上,学生可根据个人对该课程设计的理解,添加一些新的内容。
五.成绩评定(1)平时成绩:无故旷课一次,平时成绩减半;无故旷课两次平时成绩为0分,无故旷课三次总成绩为0分。
迟到15分钟按旷课处理(2)设计成绩:按照实际的设计过程及最终的实现结果给出相应的成绩。
(3)设计报告成绩:按照提交报告的质量给出相应的成绩。
课程设计成绩=平时成绩(30%)+设计成绩(30%)+设计报告成绩(40%)目录第一节实验任务 (3)第二节实验原理 (3)2.1 采样频率、位数及采样定理 (3)2.2 时域信号的FFT分析 (4)2.3 IIR数字滤波器设计原理 (4)2.4 FIR数字滤波器设计原理 (4)第三节实验过程 (5)3.1原始语音信号采样后的时域、频域分析 (5)3.2采样后信号的FFT变换分析 (7)3.3双线性变换法设计IIR数字滤波器 (8)3.4窗函数法设计FIR数字滤波器 (11)第四节心得体会 (14)第五节参考文献 (15)应用MatLab对语音信号进行频谱分析及滤波第一节实验任务录制一段个人自己的语音信号,并对录制的信号进行采样;画出采样后语音信号的时域波形和频谱图;给定滤波器的性能指标,采用窗函数法和双线性变换设计滤波器,并画出滤波器的频率响应;然后用自己设计的滤波器对采集的信号进行滤波,画出滤波后信号的时域波形和频谱,并对滤波前后的信号进行对比,分析信号的变化;回放语音信号。
MATLAB对语音信号加随机噪声及去噪程序
subplot(2,2,3);plot(y_z);
title('滤波前信号的波形')
subplot(2,2,4);plot(x);
title('滤波后信号的波形')
%sound(x,fs,bits)%回放滤波后的音频
设计滤波器:
器常用的方法有:脉冲响应不变法和双线性变换法。
xlabel('时间轴')
ylabel('幅值A')
subplot(2,1,2);
plot(f,abs(y_zp(1:n/2)));%加噪语音信号的频谱图
title('加噪语音信号频谱图');
xlabel('频率Hz');
ylabel('频率幅值');
对加噪的语音信号进行去噪程序如下:
fp=1500;fc=1700;As=100;Ap=1;
%sound(y_z,fs)
%对加噪后的语音信号进行分析
n=length(y);%选取变换的点数
y_zp=fft(y_z,n);%对n点进行傅里叶变换到频域
f=fs*(0:n/2-1)/n;%对应点的频率
figure(2)
subplot(2,1,1);
plot(y_z);%加噪语音信号的时域波形图
title('加噪语音信号时域波形');
figure(3);
freqz(b,1);
(此前为低通滤波器设计阶段)——接下来为去除噪声信号的程序——
x=fftfilt(b,y_z);
X=fft(x,n);
figure(4);
如何使用Matlab进行信号处理和滤波

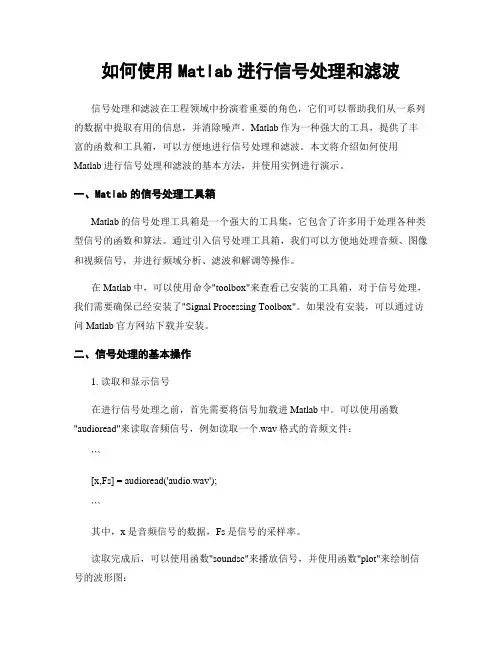

如何使用Matlab进行信号处理和滤波信号处理和滤波在工程领域中扮演着重要的角色,它们可以帮助我们从一系列的数据中提取有用的信息,并消除噪声。
Matlab作为一种强大的工具,提供了丰富的函数和工具箱,可以方便地进行信号处理和滤波。
本文将介绍如何使用Matlab进行信号处理和滤波的基本方法,并使用实例进行演示。
一、Matlab的信号处理工具箱Matlab的信号处理工具箱是一个强大的工具集,它包含了许多用于处理各种类型信号的函数和算法。
通过引入信号处理工具箱,我们可以方便地处理音频、图像和视频信号,并进行频域分析、滤波和解调等操作。
在Matlab中,可以使用命令"toolbox"来查看已安装的工具箱,对于信号处理,我们需要确保已经安装了"Signal Processing Toolbox"。
如果没有安装,可以通过访问Matlab官方网站下载并安装。
二、信号处理的基本操作1. 读取和显示信号在进行信号处理之前,首先需要将信号加载进Matlab中。
可以使用函数"audioread"来读取音频信号,例如读取一个.wav格式的音频文件:```[x,Fs] = audioread('audio.wav');```其中,x是音频信号的数据,Fs是信号的采样率。
读取完成后,可以使用函数"soundsc"来播放信号,并使用函数"plot"来绘制信号的波形图:```soundsc(x,Fs);plot(x);```2. 频谱分析频谱分析可以帮助我们了解信号的频率特性。
在Matlab中,可以使用函数"fft"进行快速傅里叶变换(FFT),将信号从时域转换到频域。
例如,对于上文中读取的音频信号x,可以使用以下代码计算其频谱:```X = fft(x);```频谱的结果是一个复数向量,表示信号在不同频率上的幅值和相位。
应用Matlab对含噪声语音信号进行频谱分析及滤波

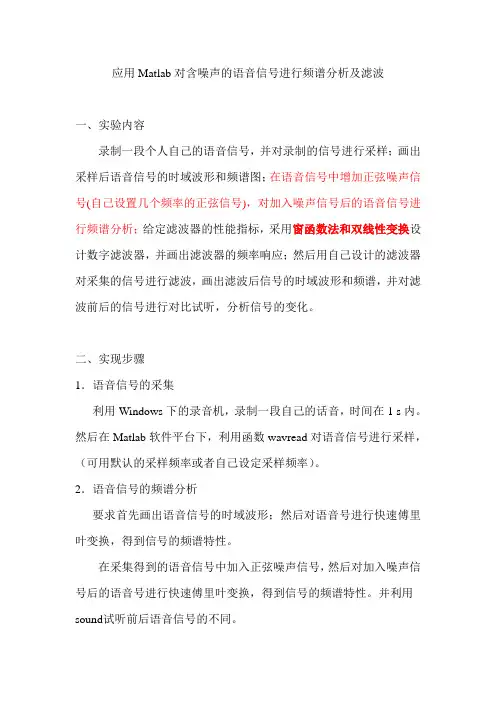

应用Matlab对含噪声的语音信号进行频谱分析及滤波
一、实验内容
录制一段个人自己的语音信号,并对录制的信号进行采样;画出采样后语音信号的时域波形和频谱图;在语音信号中增加正弦噪声信号(自己设置几个频率的正弦信号),对加入噪声信号后的语音信号进行频谱分析;给定滤波器的性能指标,采用窗函数法和双线性变换设计数字滤波器,并画出滤波器的频率响应;然后用自己设计的滤波器对采集的信号进行滤波,画出滤波后信号的时域波形和频谱,并对滤波前后的信号进行对比试听,分析信号的变化。
二、实现步骤
1.语音信号的采集
利用Windows下的录音机,录制一段自己的话音,时间在1 s内。
然后在Matlab软件平台下,利用函数wavread对语音信号进行采样,(可用默认的采样频率或者自己设定采样频率)。
2.语音信号的频谱分析
要求首先画出语音信号的时域波形;然后对语音号进行快速傅里叶变换,得到信号的频谱特性。
在采集得到的语音信号中加入正弦噪声信号,然后对加入噪声信号后的语音号进行快速傅里叶变换,得到信号的频谱特性。
并利用sound试听前后语音信号的不同。
分别设计IIR和FIR滤波器,对加入噪声信号的语音信号进行去噪,画出并分析去噪后的语音信号的频谱,并进行前后试听对比。
3.数字滤波器设计
给出数字低通滤波器性能指标:如,通带截止频率fp=10000 Hz,阻带截止频率fs=12000 Hz(可根据自己所加入噪声信号的频率进行阻带截止频率设置),阻带最小衰减Rs=50 dB,通带最大衰减Rp=3 dB(也可自己设置),采样频率根据自己语音信号采样频率设定。
matlab fft谱分析实验报告
matlab fft谱分析实验报告Matlab FFT谱分析实验报告引言谱分析是一种常用的信号处理技术,用于研究信号的频率成分和能量分布。
傅里叶变换是一种常见的谱分析方法,而Matlab中的FFT函数则是实现傅里叶变换的强大工具。
本实验旨在通过使用Matlab中的FFT函数对不同类型的信号进行谱分析,探索其在实际应用中的作用和价值。
实验方法1. 生成信号首先,我们使用Matlab中的函数生成几种不同类型的信号,包括正弦信号、方波信号和噪声信号。
通过调整信号的频率、幅度和噪声水平,我们可以模拟不同的实际场景。
2. 调用FFT函数接下来,我们使用Matlab中的FFT函数对生成的信号进行频谱分析。
FFT函数将信号从时域转换到频域,提供了信号在不同频率上的能量分布情况。
3. 绘制频谱图通过调用Matlab中的绘图函数,我们可以将FFT函数输出的频谱数据可视化为频谱图。
频谱图通常以频率为横轴,能量或幅度为纵轴,展示了信号在不同频率上的能量分布情况。
实验结果1. 正弦信号的频谱分析我们首先对一个频率为50Hz、幅度为1的正弦信号进行频谱分析。
结果显示,该信号在50Hz附近有一个明显的峰值,表示信号主要由50Hz频率成分组成。
2. 方波信号的频谱分析接下来,我们对一个频率为10Hz、幅度为1的方波信号进行频谱分析。
由于方波信号包含丰富的谐波成分,频谱图中出现了多个峰值,每个峰值对应一个谐波成分。
3. 噪声信号的频谱分析最后,我们对一个包含高斯噪声的信号进行频谱分析。
噪声信号的频谱图呈现出平坦的能量分布,没有明显的峰值。
这说明噪声信号在各个频率上都有一定的能量分布,没有明显的频率成分。
讨论与分析通过对不同类型信号的频谱分析,我们可以得出以下结论:1. 正弦信号的频谱图呈现出一个明显的峰值,表示信号主要由该频率成分组成。
这对于识别和分析周期性信号非常有用。
2. 方波信号的频谱图呈现出多个峰值,每个峰值对应一个谐波成分。
应用MATLAB对信号进行频谱分析及滤波
应用MATLAB对信号进行频谱分析及滤波频谱分析和滤波是信号处理中常用的技术,可以帮助我们了解信号的频率特性并对信号进行去噪或增强。
MATLAB是一个强大的数学计算和工程仿真软件,提供了各种工具和函数用于频谱分析和滤波。
频谱分析是通过将信号在频域上进行分解来研究信号的频率特性。
MATLAB提供了几种进行频谱分析的函数,包括FFT(快速傅里叶变换)、periodogram和spectrogram等。
下面将以FFT为例,介绍如何使用MATLAB进行频谱分析。
首先,我们需要先生成一个信号用于频谱分析。
可以使用MATLAB提供的随机信号生成函数来生成一个特定频率和幅度的信号。
例如,可以使用以下代码生成一个包含两个频率成分的信号:```MATLABFs=1000;%采样率t=0:1/Fs:1;%时间向量,从0秒到1秒,采样率为Fsf1=10;%第一个频率成分f2=50;%第二个频率成分A1=1;%第一个频率成分的幅度A2=0.5;%第二个频率成分的幅度x = A1*sin(2*pi*f1*t) + A2*sin(2*pi*f2*t);```上述代码生成了一个采样率为1000Hz的信号,包含10Hz和50Hz两个频率的成分。
接下来,我们可以使用MATLAB的FFT函数对信号进行频谱分析,并将频谱绘制出来。
FFT函数将信号从时域转换到频域,并返回频谱幅度和频率信息。
以下是使用FFT函数对上述生成的信号进行频谱分析的代码:```MATLABN = length(x); % 信号长度X = abs(fft(x))/N; % 计算FFTf=(0:N-1)*(Fs/N);%计算频率坐标plot(f,X)xlabel('频率(Hz)')ylabel('幅度')title('信号频谱')```上述代码中,我们首先计算FFT并将结果除以信号长度,以得到正确的幅度值。
然后,我们计算频率坐标,并将频谱幅度与频率绘制出来。
应用MATLAB对信号进行频谱分析及滤波
应用MATLAB对信号进行频谱分析及滤波fs=input('please input the fs:');%设定采样频率N=input('please input the N:');%设定数据长度t=0:0.001:1;f=100;%设定正弦信号频率%生成正弦信号x=sin(2*pi*f*t);figure(1);subplot(211);plot(t,x);%作正弦信号的时域波形axis([0,0.1,-1,1]);title('正弦信号时域波形');z=square(50*t);subplot(212)plot(t,z)axis([0,1,-2,2]);title('方波信号时域波形');grid;%进行FFT变换并做频谱图y=fft(x,N);%进行fft变换mag=abs(y);%求幅值f=(0:N-1)*fs/N;%横坐标频率的表达式为f=(0:M-1)*Fs/M; figure(2);subplot(211);plot(f,mag);%做频谱图axis([0,1000,0,200]);title('正弦信号幅频谱图');y1=fft(z,N);%进行fft变换mag=abs(y1);%求幅值f=(0:N-1)*fs/N;%横坐标频率的表达式为f=(0:M-1)*Fs/M; subplot(212);plot(f,mag);%做频谱图axis([0,1000,0,200]);title('方波信号幅频谱图');grid;%求功率谱sq=abs(y);power=sq.^2;figure(3)subplot(211);plot(f,power);title('正弦信号功率谱');grid;sq1=abs(y1);power1=sq1.^2;subplot(212);plot(f,power1);title('方波信号功率谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(4);subplot(211);plot(ti,magx);axis([0,0.1,-1,1]);title('通过IFFT转换的正弦信号波形');zifft=ifft(y1);magz=real(zifft);ti1=[0:length(zifft)-1]/fs;subplot(212);plot(ti1,magz);title('通过IFFT转换的方波信号波形');grid;please input the fs:1000please input the N:1024。
应用Matlab对含噪声的语音信号进行频谱分析及滤波
应用Matlab对含噪声的语音信号进行频谱分析及滤波实验目的1.巩固所学的数字信号处理理论知识,理解信号的采集、处理、传输、显示和存储过程;2.综合运用专业及基础知识,解决实际工程技术问题的能力;3.学习资料的收集与整理,学会撰写课程设计报告。
实验环境1.微型电子计算机(PC);2.安装Windows 10操作系统,MATLAB7.0,FormatFactory等开发工具。
实验原理:在MATLAB环境中,有关声音(wave)录制、播放、存储和读取的函数有:●y=wavrecord(N,fs,Dtype)利用系统音频输入设备录音,以fs为采样频率,默认值为11025,即以11025Hz 进行采样。
Dtype为采样数据的存储格式,用字符串指定,可以是:‘double’、‘single’、’int16’、‘int8’其中只有int8是采用8位精度进行采样,其它三种都是16位采样结果转换为指定的MATLAB数据;●wavplay(y,fs)利用系统音频输出设备播放,以fs为播放频率,播放语音信号y;●wavwrite(y,fs,wavfile)创建音频文件;●wavread()读取wav格式的音频文件。
例如:[x,fs,bits]=wavread('myrecordsound.wav')x=x(:,1); %假设声音是双声道,只取单声道作分析上述语句表示读入存放在当前工作目录下的声音文件myrecordsound.wav,并以fs 为采样频率进行采样后存储在数组x中。
其中nbit是采样精度,比如16就是指16位精度的采样。
取单声道后,得到的数值x是一个列向量。
●sound();该函数的输入参量是音频数据向量、采样频率和转换位数。
例如:sound(sin(2*pi*25*(1:4000)/100));响两声就是:sound(sin(2*pi*25*(1:4000)/100));sleep(1);sound(sin(2*pi*25*(1:4000)/100));实验内容和任务要求1.采集语音信号并进行频谱分析2.对加入噪声的语音信号进行频谱分析3. 设计数字滤波器对加入噪声的语音信号进行滤波问题分析本实验要求设计IIR和FIR两种形式的滤波器对带有噪音的信号进行滤波。
用matlab对信号进行频谱分析及滤波
华东交通大学课程设计(论文)任务书专业 xxx 班级 xx 姓名 xxx一、课程设计(论文)题目应用Matlab对信号进行频谱分析及滤波二、课程设计(论文)工作:自 xxx 年 x 月 x 日起至 xxx 年 x 月 x 日止。
三、课程设计(论文)的内容要求:学生签名:20 年月日课程设计(论文)评阅意见评阅人职称20 年月日目录设计过程步骤(5)2.1 语音信号的采集(5)2.2 语音信号的频谱分析(6)2.3 设计数字滤波器和画出其频谱响应(7)2.4 用滤波器对信号进行滤波(9)2.5滤波器分析后的语音信号的波形及频谱(10)●心得和经验(11) ●参考文献 (12)设计过程步骤2.1 语音信号的采集我们利用Windows下的录音机,录制了一段开枪发出的声音,时间在1 s内。
接着在C盘保存为WAV格式,然后在Matlab软件平台下.利用函数wavread对语音信号进行采样,并记录下了采样频率和采样点数,在这里我们还通过函数sound引入听到采样后自己所录的一段声音。
通过wavread函数和sound的使用,我们完成了本次课程设计的第一步。
其程序如下:[x,fs,bite]=wavread('c:\alsndmgr.wav',[1000 20000]);sound(x,fs,bite);2.2 语音信号的频谱分析首先我们画出语音信号的时域波形;然后对语音信号进行频谱分析,在Matlab中,我们利用函数fft对信号进行快速傅里叶变换,得到信号的频谱特性性。
到此,我们完成了课程实际的第二部。
其程序如下:n=1024;subplot(2,1,1);y=plot(x(50:n/4));grid on ;title('时域信号')X=fft(x,256); subplot(2,1,2);plot(abs(fft(X))); grid on ;title('频域信号');运行程序得到的图形:2.3 设计数字滤波器和画出其频谱响应紧接着着我们做了一个数字滤波器:采样频率10Hz,通带截止频率fp=3Hz,阻带截止频率fs=4Hz通带衰减小于1dB,阻带衰减大于20dB,我们主要使用双线性变换法由模拟滤波器原型设计数字滤波器。
Matlab中的滤波器设计和滤波器分析方法
Matlab中的滤波器设计和滤波器分析方法滤波器是数字信号处理中非常重要的工具,用于对信号进行去噪、频率调整等操作。
Matlab作为一种强大的数值计算软件,提供了多种滤波器设计和分析的方法,使得滤波器的应用变得相对简单而高效。
本文将介绍Matlab中的滤波器设计和滤波器分析方法,并进行深入的讨论。
1. 滤波器设计方法滤波器设计的目标是根据信号的特性和需求,选择合适的滤波器类型,并确定滤波器的参数。
Matlab中提供了多种滤波器设计方法,包括FIR和IIR滤波器设计。
FIR滤波器设计是指有限脉冲响应滤波器的设计。
FIR滤波器具有线性相位和稳定性的特点,适用于需要高阶滤波器的场合。
Matlab中常用的FIR滤波器设计函数有fir1和fir2,它们可以根据设计参数生成滤波器的系数。
IIR滤波器设计是指无限脉冲响应滤波器的设计。
IIR滤波器具有低阶滤波器实现高阶滤波器的能力,但其相位响应不是线性的,设计较为复杂。
Matlab中常用的IIR滤波器设计函数有butter、cheby1、cheby2和ellip,它们可以根据设计参数生成滤波器的系数。
2. 滤波器分析方法滤波器设计完成后,需要对滤波器的性能进行分析,以验证其是否符合预期要求。
Matlab提供了多种滤波器分析方法,包括时域分析、频域分析和频率响应分析。
时域分析是指对滤波器的输入输出信号进行时域波形和功率谱的分析。
Matlab中的时域分析函数有filter和conv,它们可以对滤波器的输入信号进行卷积运算,得到输出信号的时域波形。
频域分析是指对滤波器的输入输出信号进行频谱分析,以研究信号的频率特性。
Matlab中的频域分析函数有fft和ifft,它们可以分别对信号进行快速傅里叶变换和傅里叶逆变换,得到信号的频谱。
频率响应分析是指对滤波器的幅频特性和相频特性进行分析。
Matlab中的频率响应分析函数有freqz和grpdelay,它们可以分别计算滤波器的幅度响应和相位响应,并可可视化显示。
使用MATLAB进行信号滤波和去除干扰
使用MATLAB进行信号滤波和去除干扰信号滤波是数字信号处理中一个重要的环节。
在实际应用中,信号经常会遭受到各种形式的干扰,例如噪声、其他信号的干扰等。
而滤波的目的就是从原始信号中去除干扰,提取出我们所关心的信号。
MATLAB作为一种功能强大的数学软件,提供了丰富的滤波函数和工具箱,以便我们方便地进行信号滤波操作。
下面将介绍一些常用的滤波方法和MATLAB中的应用。
首先,最常见的滤波方法之一是频率域滤波。
频率域滤波是将信号从时域转换到频域,通过操作频谱进行滤波。
在MATLAB中,我们可以使用fft函数对信号进行傅里叶变换,然后利用各种滤波器函数对频谱进行处理,最后再通过ifft函数将信号变换回时域。
常见的频率域滤波器有低通滤波器、高通滤波器、带通滤波器等。
我们可以根据信号的特点选择合适的滤波器类型和参数进行滤波操作。
除了频率域滤波,时域滤波也是常用的信号处理方法之一。
时域滤波是在时域上对信号进行直接处理,常见的时域滤波方法有移动平均滤波、中值滤波、卡尔曼滤波等。
在MATLAB中,我们可以使用filter函数对信号进行时域滤波。
例如,移动平均滤波可以通过设计一个移动窗口,然后将窗口内的数据取平均来平滑信号。
中值滤波则是通过将窗口内的数据排序,然后取其中位数值作为输出。
卡尔曼滤波则是一种递归滤波方法,可以用于估计信号的状态。
除了上述的常见滤波方法外,MATLAB还提供了一些高级滤波工具箱,例如信号处理工具箱、波形拟合工具箱等。
这些工具箱中包含了更多复杂和专业的滤波算法,可以用于处理特定领域的信号。
除了滤波方法之外,MATLAB还提供了一些降噪技术。
降噪是信号滤波中一个重要的任务,它的目标是将噪声从信号中去除,提高信号的质量。
MATLAB中常用的降噪技术有小波变换、奇异值分解等。
小波变换是一种多尺度的信号分析方法,它可以将信号分解成不同尺度的小波系数,然后通过处理小波系数来降低噪声。
奇异值分解则是将信号矩阵分解成三个矩阵的乘积,通过对奇异值进行阈值处理来降噪。
在Matlab中进行数字滤波和频谱分析
在Matlab中进行数字滤波和频谱分析数字滤波和频谱分析是信号处理的重要内容,在许多领域中都有广泛的应用。
Matlab作为一种强大的数学软件,提供了丰富的工具和函数,可以方便地进行数字滤波和频谱分析。
本文将介绍在Matlab中进行数字滤波和频谱分析的方法和步骤,并通过实例进行演示。
一、数字滤波的概念和原理数字滤波是指对离散信号进行滤波处理的过程,其目的是去除信号中的噪声或者改变信号的频谱特性。
数字滤波根据其滤波器的特性可以分为低通滤波、高通滤波、带通滤波和带阻滤波等。
数字滤波的原理是将输入信号通过滤波器,得到输出信号。
滤波器可以使用FIR(有限脉冲响应)滤波器或者IIR(无穷脉冲响应)滤波器实现。
FIR滤波器的特点是稳定且可以有线性相位响应,IIR滤波器的特点是具有无限长的冲激响应。
二、 Matlab中数字滤波的函数和工具在Matlab中进行数字滤波,可以使用多个函数和工具箱,其中最常用的有以下几个:1. filter函数:filter函数是Matlab中用于数字滤波的基本函数,它可以对信号进行线性滤波处理。
filter函数需要输入滤波器的系数和信号序列,输出滤波后的信号序列。
2. freqz函数:freqz函数是Matlab中用于绘制滤波器频率响应的函数,它可以显示滤波器的频率特性曲线,包括幅频响应和相频响应。
3. fdesign函数和design函数:fdesign函数和design函数是Matlab中使用Filter Design and Analysis工具箱进行滤波器设计的函数。
fdesign函数用于创建滤波器的设计对象,design函数用于根据设计对象生成滤波器。
三、数字滤波的实例演示为了更好地理解和应用数字滤波的方法,我们可以通过一个实例来演示。
假设我们有一个包含心电信号和噪声的信号序列,我们的目标是去除噪声并分析心电信号的频谱特性。
首先,我们需要创建一个滤波器对象:```MATLABfs = 1000; % 抽样频率为1000Hzn = 3; % 滤波器阶数fpass = 50; % 通带截止频率为50Hzfstop = 75; % 阻带截止频率为75Hzd = fdesign.lowpass('N,Fp,Fst', n, fpass, fstop, fs); % 创建低通滤波器设计对象Hd = design(d, 'equiripple'); % 根据设计对象生成FIR滤波器```然后,我们可以使用filter函数对信号进行滤波处理:```MATLABx = load('ecg_signal.mat'); % 加载心电信号数据y = filter(Hd, x); % 使用滤波器对象对信号进行滤波```最后,我们可以使用fft函数对滤波后的信号进行频谱分析:```MATLABN = length(y); % 信号长度Y = fft(y, N); % 对信号进行FFT变换f = (0:N-1)*fs/N; % 构建频率轴P = abs(Y).^2/N; % 计算信号的功率谱密度```通过绘制频谱曲线,我们可以分析滤波后信号的频谱特性:```MATLABfigure;plot(f, 10*log10(P)); % 绘制功率谱密度曲线xlabel('频率(Hz)');ylabel('功率谱密度(dB)');title('滤波后信号的频谱');```四、数字滤波和频谱分析的应用数字滤波和频谱分析在很多领域中都有广泛的应用。
基于MATLAB的语音信号去噪(完整版)
基于MATLAB的语音信号去噪基于MATLAB的语音信号去噪h(n)= hd(n)(n)( 1-2 )(4)验算技术指标是否满足要求。
1]1.2.2窗函数法设计FIR滤波器的要求在使用窗函数法设计FIR滤波器时要满足以下两个条件:(1)窗谱主瓣尽可能地窄,以获得较陡的过渡带;(2)尽量减少窗谱的最大旁瓣的相对幅度,也就是使能量尽量集中于主瓣,减小峰肩和纹波,进而增加阻带的衰减。
在实际工程中常用的窗函数有五种,即矩形窗(Retangular)、三角窗(Triangular)、汉宁窗(Hanning)、汉明窗(Haing)及凯塞窗(Kaiser)。
.2.3常用窗函数的性质和特点(1)矩形窗矩形窗属于时间变量的零次幂窗。
矩形窗使用最多,习惯上不加窗就是使信号通过了矩形窗。
这种窗的优点是主瓣比较集中,缺点是旁瓣较高,并有负旁瓣,导致变换中带进了高频干扰和泄露漏,甚至出现负谱现象。
(2)三角形窗三角形窗又称费杰窗,是幂窗的一次文形式。
与矩形窗比较,主瓣宽约等于矩形窗的两倍,但旁瓣小,而且无负旁瓣。
(3)汉宁窗汉宁窗又称升余弦窗,汉宁窗可以看作是3个矩形时间窗的频谱之和。
汉宁窗优于矩形窗,但汉宁窗主瓣加宽,相当于分析带宽加宽,频率分辨力下降。
(4)哈明窗哈明窗与汉宁窗都是余弦窗,只是加权系数不同,哈明窗加权的系数能使旁瓣达到更小,所以哈明窗又称为改进的升余弦窗。
它的能量更加集中在主瓣中主瓣的能量约占99.96%第一主瓣的峰值比主瓣小dB,但主瓣宽度和汉宁窗相同仍为8*π/N,哈明窗与汉宁窗都是很有用的窗函数。
(5)凯塞窗以上几种窗函数是各以一定主瓣加宽为代价,来换取某种程度的旁瓣抑制,窗函数的主瓣宽度和旁瓣峰值衰耗是矛盾的,一项指标的提高总是以另一项指标的下降为代价,窗口选择实际上是对两项指标作权衡。
而两项指标是跳变的,于是有人提出可调整窗,适当修改参数,可在这两项指标间作连续的选择。
常用的可调整窗是凯塞(Kaiser)窗。
基于MATLAB的频谱分析与信号去噪
基于MATLAB的频谱分析与信号去噪频谱分析和信号去噪是数字信号处理中的两个重要方面。
频谱分析可以帮助我们了解信号的频率成分,而信号去噪则可以提高信号的质量和可靠性。
MATLAB是一款功能强大的工具,可以用于频谱分析和信号去噪的研究和实现。
频谱分析是将信号在频域上进行分析的过程。
频谱分析可以帮助我们了解信号的频率成分和能量分布情况。
在MATLAB中,频谱分析常用的方法包括傅里叶变换、小波变换和自相关分析等。
傅里叶变换是频谱分析中最常用的方法之一、MATLAB中的fft函数可以实现快速傅里叶变换,该函数可以计算离散信号的频谱。
通过对信号的频谱进行可视化,我们可以直观地了解信号的频率成分。
在MATLAB中,我们可以使用plot函数和stem函数将信号的频谱进行绘制。
小波变换是一种时频分析方法,它可以将信号在时域和频域上进行局部分析。
MATLAB中的cwt和wavedec函数可以实现小波变换。
小波变换可以帮助我们定位信号中的非平稳特征,并了解不同尺度上的频率成分。
自相关分析可以用于估计信号中的周期性成分。
在MATLAB中,可以使用xcorr函数进行自相关分析。
通过自相关分析,我们可以判断信号中是否存在周期性成分,并估计出信号的周期。
信号去噪是数字信号处理中一个重要的应用领域。
信号去噪旨在减少信号中的噪声成分,提高信号的质量和可靠性。
在MATLAB中,信号去噪常用的方法包括滤波法、小波阈值法和奇异值分解法等。
滤波法是信号去噪中最常用的方法之一、MATLAB中的filter函数可以用于设计和实现不同类型的滤波器。
通过选择合适的滤波器类型和参数,可以将信号中的噪声成分去除。
小波阈值法是一种基于小波变换的信号去噪方法。
MATLAB中的wdenoise函数可以实现小波阈值法。
小波阈值法通过对信号小波系数进行阈值处理,将小于一些阈值的小波系数置为零,从而去除信号中的噪声成分。
奇异值分解法是一种基于矩阵分解的信号去噪方法。
基于MATLAB语音信号处理(语音信号处理的综合仿真)
---------------------------------------------------------------范文最新推荐------------------------------------------------------ 基于MATLAB语音信号处理(语音信号处理的综合仿真)摘要:针对目前在嘈杂的环境中手机接听电话时人声不清楚的缺点,本文介绍了一个基于MATLAB的算法来对语音信号进行处理。
该算法通过计算机录音系统来实现对语音信号的采集,并且利用MATLAB的计算和信号处理能力进行频谱分析和设计滤波器,最终通过仿真得到滤波前后的波形,从而达到保留语音信号中的大部分人声并且滤除掉嘈杂噪声的目的。
仿真实验表明,采用低通滤波器保留人声的效果显著,失真较少。
本算法具有操作简单,运行速度快等优点。
关键词:语音信号;MATLAB;滤波;低通;噪声Speech Signal Processing Based on MATLAB1 / 17Abstract: At present, in view of the shortcomings of that the voice is not clear when people answering the phone in a noisy environment, this paper introduces a algorithm for speech signal processing based on MATLAB. The algorithm realizes the acquisition of the speech signal through a computer recording system. And the software can realize the capabilities of frequency spectrum analysis and filter design by the use of calculation and signal processing capabilities of MATLAB. Finally it can get the waveform before and after filtering through the simulation. So that we can retain most of the voices in the speech signal and at the same time remove noisy noise through filter. Simulation results show that the low pass filter has a remarkable effect of keeping voices and the distortion is little. This algorithm has the advantages of simple to operate and fast.Key Words: Speech signal; MATLAB; Filtering; Low pass; Noise目录---------------------------------------------------------------范文最新推荐------------------------------------------------------ 摘要1引言11.研究意义及研究现状21.1研究意义21.2研究现状22. 语音信号处理的总体方案2.1 研究的主要内容本课题主要介绍的是的语音信号的简单处理,目的就是为以后在手机上的移植打下理论基础。
MATLAB中的信号噪声分析与处理方法
MATLAB中的信号噪声分析与处理方法一、引言信号噪声是在实际工程应用中普遍存在的问题,噪声会对信号的质量和准确性产生不良影响。
因此,对信号噪声进行分析和处理是非常重要的。
MATLAB作为一款强大的科学计算软件,提供了丰富的信号处理工具和算法,可以方便地进行信号噪声分析与处理。
本文将介绍一些常用的MATLAB工具和方法,帮助读者更好地处理信号噪声。
二、信号噪声分析在进行信号噪声分析之前,首先需要了解噪声的特性和类型。
常见的噪声类型有白噪声、高斯噪声、脉冲噪声等。
其中,白噪声是一种功率谱密度恒定的噪声,常用于模拟信号分析。
高斯噪声则符合正态分布特性,常用于数字信号处理。
脉冲噪声则表现为突然出现的噪声干扰。
对于信号噪声的分析,可以使用MATLAB中的频谱分析工具来实现。
例如,可以利用MATLAB中的fft函数对信号进行频谱分析,得到信号的功率谱密度。
通过观察功率谱密度图,可以清楚地看到信号的频域特性和噪声的功率分布情况。
此外,MATLAB还提供了丰富的统计工具,可以计算信号的均值、方差等统计参数,帮助进一步分析信号的噪声特性。
三、信号噪声处理1. 滤波方法滤波是一种常用的信号噪声处理方法,其目的是通过选择合适的滤波器对信号进行处理,抑制或消除噪声。
在MATLAB中,可以利用fir1、butter等函数来设计和应用滤波器。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。
根据信号噪声的特点和需求,选择合适的滤波器类型是十分重要的。
例如,如果信号中的噪声主要集中在高频段,可以选择高通滤波器进行去噪处理。
2. 去噪算法除了滤波方法外,还有其他一些去噪算法可以应用于信号噪声处理。
例如,小波去噪算法是一种常用的信号去噪方法。
该算法通过对信号进行小波分解,并利用小波系数的特性进行噪声抑制。
MATLAB提供了丰富的小波变换函数和去噪函数,可以方便地进行信号去噪处理。
另外,独立分量分析(ICA)是一种基于统计的信号盲源分离方法,也可以用于信号噪声的降维和去噪。
用MATLAB实现语音信号降噪滤波
目录一、设计目的。
二、设计要求。
三、详细设计过程。
四、调试分析。
五、结果分析与体会。
六、附录或参考资料。
一、设计目的在Matlab 软件平台上,对录制的语音信号采样,综合运用数字信号处理的理论知识分析时域波形和频谱图。
根据降噪要求用双线性变化法设计低通数字滤波器,并运用所设计的滤波器对采集的信号进行滤波, 绘制滤波后信号的时域波形和频谱。
二、设计要求利用MATLAB中的函数wavread对语音信号采集,sound 函数播放语音,并且声音采用的是单声道。
采样频率Fs=22050Hz,Bits表示量化阶数,y为采样数据。
利用快速傅里叶变换对语音数据进行傅里叶变换,分析语音信号频谱。
人的语音信号频率一般集中在200 k Hz到4.5 k Hz之间,从声音频谱的包络来看, 分析频谱图可清楚地看到加噪前的样本声音的主要以低频为主,样本声音的能量集中在低频部分。
样本声音的能量集中在0.1pi(即1102.5Hz)以内, 0.4pi以外的高频部分很少。
所以信号宽度近似取为1.1k Hz, 由采样定理可得FS>2F0=2*1102.5=2205Hz,相对的小高频部分应该属于背景噪声。
是人为的在这段语音中加入的高频噪声,加噪后语音信号的频谱中在高频部分的能量有所增加。
下面将利用低通滤波器处理这段加噪语音,以达到去除高频噪声的目的。
IIR 滤波器设计是以模拟滤波器为基础进行的,椭圆滤波器的通带和阻带都有切比雪夫波纹,是等波纹的逼近方式,过渡带非常陡峭,在滤波器阶数N 给定的情况下,同样的性能指标要求的阶数是最小的,这使得在众多的模拟滤波器中椭圆滤波器设计是最优化的,性能是最好的,同时为了防止频率混叠,普遍采用双线性变换法, 实现模拟滤波器到数字滤波器的转换。
依据这样的设计思路,设定滤波器的参数。
三、详细设计过程(1)语音信号采集语音信号采集该实验以研究者本人的声音为分析样本。
1.准备音频线、麦克风,连接好电脑2.开启Windows中的录音机。
含有噪音的信号 傅里叶变换matlabifft
【含有噪音的信号的傅里叶变换及Matlab中的逆傅里叶变换】一、噪音信号的定义在信号处理领域,噪音指的是一种无序的、随机的干扰信号,其能量在各个频率上呈现出均匀分布的特征。
噪音信号会对正常的信号进行干扰,降低信号的质量和准确性。
对于含有噪音的信号的处理成为了信号处理领域中的重要课题。
二、傅里叶变换1. 傅里叶变换的基本概念傅里叶变换是将一个函数在时域(时间域)中的表示转换到频域(频率域)中的表示。
通过傅里叶变换,我们可以分析信号在不同频率下的成分,并进行频域处理。
傅里叶变换可以将复杂的周期信号分解成一系列简单的正弦和余弦函数。
2. 使用傅里叶变换分析噪音信号对于含有噪音的信号,我们可以利用傅里叶变换将其从时域转换到频域,从而分析其受到的噪音干扰。
通过傅里叶变换,我们可以了解噪音在不同频率下的幅度和相位,从而针对性地进行处理和滤波。
三、Matlab中的逆傅里叶变换(ifft)1. 逆傅里叶变换的基本概念逆傅里叶变换是对傅里叶变换的逆运算,将频域表示的信号转换回时域表示。
逆傅里叶变换可以用于从频域中重构原始信号,是傅里叶变换的重要补充和应用。
2. Matlab中的逆傅里叶变换函数ifft在Matlab中,通过ifft函数可以对频域信号进行逆傅里叶变换,将其转换为时域表示。
在处理含有噪音的信号时,可以利用Matlab中的ifft函数进行频域滤波和去噪处理,最终得到清晰的时域信号。
四、结语噪音信号的存在对信号处理和分析工作带来了一定的挑战,但通过傅里叶变换和逆傅里叶变换的应用,我们可以很好地处理含有噪音的信号,从而得到准确、可靠的信息。
Matlab作为强大的信号处理工具,提供了ifft等函数,为我们提供了便捷的工具和库函数。
希望本文的介绍对读者理解噪音信号的处理和Matlab中的逆傅里叶变换有所帮助。
五、傅里叶变换在噪音信号处理中的应用噪音信号处理是信号处理领域中的一个重要问题,对于含有噪音的信号,我们需要进行有效的处理和去噪操作以获取清晰的信号信息。
