大型起重机械安全监控管理系统讲课.
建筑起重机机械安全监管培训PPT课件【精编】
建筑起重机机械安全监管培训PPT课件 【精编 】
变幅小车载人筐未安装，相关检查维修人员不能安 全操作。
建筑起重机机械安全监管培训PPT课件 【精编 】
建筑起重机机械安全监管培训PPT课件 【精编 】
附着杆件问题严重
三根附着杆直径不同
建筑起重机机械安全监管培训PPT课件 【精编 】
建筑起重机机械安全监管培训PPT课件 【精编 】
建筑起重机机械安全监管培训PPT课件 【精编 】 建筑起重机机械安全监管培训PPT课件 【精编 】
顶升时违规回转（4起）
顶升时未使用顶升横梁防脱装置（2起）
顶升时未配平（1起）
反向顶升（1起）
安装螺栓螺母不配套（1起）
施工升降机（共3起）：
顶升过程未固定标准节螺栓，（1起）
使用过程运载超长物件（1起）
未完成顶升工作投入使用（1起）
物料提升机（共2起）：使用、检修过程违章乘人（2起）
吊
篮（共3起）：使用过程人员超载，无防护（3起）
作业人员安全意识不强 56%
管理人员安全意识不强 2% 警戒工作不到位 5%
设备检查维护保养不到位 6%
未按原厂规定要求安装 3%
出厂检验实施不到位 未按原厂规定要求安装
管理人员安全意识不强 作业人员安全意识不强
警戒工作不到位 作业人员技能不足
设备检查维护保养不到位
建筑起重机机械安全监管培训PPT课件 【精编 】
整机倾翻
吊钩坠落
汽车起重机倾翻事故
建筑起重机机械安全监管培训PPT课件 【精编 】
2. 机械类事故案例原因分析——设备类型
• 塔式起重机在事故数量上占比超过50% • 其余设备类型在事故数量上相差不大
起重机械安全监控管理系统释义与应用讲义

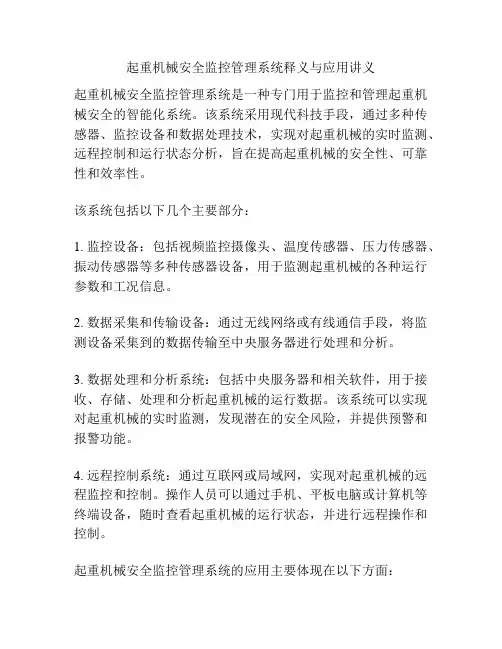

起重机械安全监控管理系统释义与应用讲义起重机械安全监控管理系统是一种专门用于监控和管理起重机械安全的智能化系统。
该系统采用现代科技手段，通过多种传感器、监控设备和数据处理技术，实现对起重机械的实时监测、远程控制和运行状态分析，旨在提高起重机械的安全性、可靠性和效率性。
该系统包括以下几个主要部分：1. 监控设备：包括视频监控摄像头、温度传感器、压力传感器、振动传感器等多种传感器设备，用于监测起重机械的各种运行参数和工况信息。
2. 数据采集和传输设备：通过无线网络或有线通信手段，将监测设备采集到的数据传输至中央服务器进行处理和分析。
3. 数据处理和分析系统：包括中央服务器和相关软件，用于接收、存储、处理和分析起重机械的运行数据。
该系统可以实现对起重机械的实时监测，发现潜在的安全风险，并提供预警和报警功能。
4. 远程控制系统：通过互联网或局域网，实现对起重机械的远程监控和控制。
操作人员可以通过手机、平板电脑或计算机等终端设备，随时查看起重机械的运行状态，并进行远程操作和控制。
起重机械安全监控管理系统的应用主要体现在以下方面：1. 安全预警和预防：通过监测起重机械的运行参数和工况信息，及时发现异常情况并提供预警。
可以减少事故的发生，保障人员和设备的安全。
2. 故障诊断和维修：通过分析起重机械的运行数据，及时判断设备的故障原因，提供相应的维修方案。
可以提高设备的可靠性和使用寿命。
3. 运行状态监测和优化：通过实时监控起重机械的运行状态，及时发现设备的运行偏离和性能下降情况。
可以优化设备的使用方式，提高工作效率和经济效益。
4. 远程操作和控制：通过远程控制系统，可以实现对起重机械的远程操作和控制。
可以避免操作人员进入危险区域，提高工作安全性。
起重机械安全监控管理系统是现代起重机械安全管理的重要手段，可以有效提高起重机械的安全性和工作效率。
它将成为未来起重机械行业的重要发展趋势，并得到广泛的应用和推广。
起重机械安全监控管理系统是近年来逐渐发展起来的一项新技术，它利用智能化设备和现代化通信技术，实现对起重机械的实时监测、数据采集、数据处理与分析，以及远程控制和运行状态的优化等功能。
大型起重机械安全监控管理系统讲课
PPT文档演模板
2020/11/15
大型起重机械安全监控管理系统讲课
第一部分
背景
PPT文档演模板
大型起重机械安全监控管理系统讲课
一、任务来源
根据国务院国发【2010】23号文《国务院关于进一步 加强企业生产工作的通知》以及国家质检总局特种设 备安全监察局检特【2010】518号文《关于进一步加 强特种设备安全工作的若干意见》中有关“大型起重 机械要安装安全监控管理系统”的要求，2011年1月 底全国起重机械标准化技术委员会提出由中船第九设 计研究院工程有限公司和北京起重运输机械设计研究 院负责起草国家标准《起重机械 安全监控管理系 统》。
信息传送到远程服务器的装置。
3.8 系统综合误差 synthetical precision of system
系统显示数据与被采集信息源的实际数据的最大相对误 差。
PPT文档演模板
大型起重机械安全监控管理系统讲课
图1 网络图
PPT文档演模板
•图一 安全监控管理系统图
大型起重机械安全监控管理系统讲课
PPT文档演模板
大型起重机械安全监控管理系统讲课
五、系统的监控（见标准第5章）
5.1总则（见标准5.1条）
5.1总则 系统应具有满足本标准要求的安全监控管理功能。
PPT文档演模板
大型起重机械安全监控管理系统讲课
5.2监控内容（见标准5.2条）
5.2监控内容
5.2.1 起重机械安全保护装置的设置应满足GB 6067.1及相关标准的要求，系统中的主要监控内容 应满足表2和表3的要求。
3.2 信息采集单元 information collection unit
起重机械安全监控管理系统
本标准自标准起草工作组正式接到编写通知到 全国起重机械标准化技术委员会年会上过程说明
3主要工作过程
3.1 2011年2月21日，正式接到制订国家标准《起重机械 安全监控管理系统》任务后，中船第九设计研究院工
程有限公司（以下简称中船九院）立即成立了本公司
一、编制工作过程说明
3主要工作过程
3.4 4月26日至28日，在江苏省常州市由全国起重机械 标准化技术委员会组织召开了国家标准《起重机械 安全监控管理系统》初稿讨论会。会议进一步明确了 “安全监控管理系统”不是一个独立的产品，它强调的 是电气系统的功能。
一、编制工作过程说明
3主要工作过程
会议对监控参数的表示方法争议较大，例如：起重量 参数，一般起重机械都是从专业厂生产的起重量限制 器上取开关量信号和／或模拟量信号，而塔式起重机 的参编代表提出它们直接从重量传感器上取模拟量信 号。前者的依据是GB 6067.1中 9.3.1提出“对于动力驱 动的1t及以上无倾覆危险的起重机械应装设起重量限 制器。对于有倾覆危险的且在一定幅度变化范围内额 定起重量不变化的起重机械也应装设起重量限制器” 。生产起重量限制器的厂家是经过有关方面多方认证 的企业，而直接从重量传感器取模拟信号，再根据工 况需要自行计算输出与控制，将缺少一个认证的环节 ，不一定可靠。
一、编制工作过程说明
3主要工作过程
经过讨论，决定起重量监控参数简单写成“起重 量”，不作开关量或模拟量的界定。其余运行行 程、偏斜量等都统一以这种方式表示。在会上专 家对通信方式也进行了讨论，一致认为起重机械 安全监控管理系统中选用的通信协议不能是自行 开发的，应是对外开放的，否则今后在系统改造 或升级时无法进入此系统，选用的通信协议应是 常用的开放协议。会议认为标准的第6部分“系统 的性能要求”不应写成每个单元的功能，而建议 以整个系统应具备的功能性来编写。会议还确定 了下一步工作的时间安排。
起重机安全监控管理系统
起重机安全监控管理系统起重机安全监控管理系统一、安全监控管理系统》（GB/T 28264—2012)的要求。
2、安全监控管理功能要求的硬件配备符合GB/T 28264—2012所要求的信号采集单元、信号处理单元、控制输出单元、数据存储单元、信号显示单元、信息导出接口单元等硬件设施。
3、管理权限的设定系统管理员的授权，进入系统后，需要有登录密码或更高级的身份识别方式。
系统管理员输入正确的密码或其它识别方式后，能够顺利进入系统。
4、故障自诊断开机进入系统后，系统有运行自检的程序，并显示自检结果，系统具有故障自诊断功能。
系统自身发生故障而影响正常使用时，能立即发出报警信号。
5、报警装置系统的报警装置能向起重机械操作者和处于危险区域的人员发出清晰的声光报警信号。
当发生故障时，系统不但要报警，还能根据设置要求对设备止停。
6、文字表达形式现场目测系统显示的所有界面的文字表达形式为简体中文。
7、通信协议的开放性(1）系统有对外开放的硬件接口，通信协议的内容，应符合国家现行标准规定的MODBUS、TCP/IP、串口等对外开放的协议;(2）系统通过以太网或USB接口能方便地将记录数据导出.8、显示信息的清晰度在司机座位上，斜视45?可清晰完整的观察到整个监控画面,包括视频系统的画面，画面上显示的信息不刺目、不干扰视线，清晰可辨。
9、系统信息采集源对应GB/T 28264-2012中表1信息采集源。
10、监控参数（1）起重量起升载荷，显示器上显示起重量，显示计量单位为“t”,至少保留小数点后两位。
(2)起重力矩起升载荷，并进行变幅运动，显示器上显示起重量和相应位置幅度,显示计量单位分别为“t”和“m",至少保留小数点后两位.（3）起升高度/下降深度显示屏上，能实时显示所吊运的物体高度和下降深度.（4）运行行程起重机械的起升高度、下降深度、小车运行、大车运行等运行行程可实时显示。
(5）风速系统实时显示风速值,记录当前风速值.在司机室和起重机周围能清晰的观察到声光报警信号，当报警动作后，起重机停止运行。
培训课件塔吊安全监督管理及检查要点
培训课件：塔吊安全监督管理及检查要点一、引言塔吊是基础设施建设、高层建筑、桥梁、码头等工地上常见的一种起重机械。
由于其工作状态高、重量大，因此塔吊在使用过程中存在一定的安全风险。
为了保障工人的生命安全和保障工地建设的顺利进行，塔吊安全监督管理及检查必不可少。
二、塔吊安全管理1.塔吊制度（1）明确塔吊使用管理制度，明确各部门的职责，保证安全性。
（2）拟定清晰有效的使用规范，规定必须穿着安全防护用品，严格执行。
2.塔吊机械本身的质量和安全性能（1）必须按照政府要求进行安全检查、维护和保养，特别是采取定期巡检方法，对各部分进行详细的检查，及时排除故障。
（2）原材料的选购必须符合规范，结构强度要满足要求，焊接要符合标准。
（3）安装前应进行试验，对车工、制造人员等加强技术培训。
（4）工作时塔吊的灵活度要为恰当的范围。
3.管理人员的职责和义务（1）在塔吊工作时必须安排专人进行日常监督和管理，在发现问题时及时制止，并进行记录。
（2）制订完善的管理制度，制定相关规章制度，保证每一个工人遵守安全环境的要求。
（3）制作和分发安全守则，明确塔吊使用的规范，明确工作内容。
（4）对施工中的安全异常情况必须及时调查处理。
4.员工的安全教育和培训（1）塔吊安全培训应包括相关规章制度的内容。
（2）为了便于员工学习，应进行课件的制作，展示各种情况下塔吊的使用注意事项。
（3）进行实时塔吊工作的操作演示课程。
5.配备相应的安全设备（1）保护轮圈可防止头篮倾斜，限定塔吊轮圈上下活动范围。
（2）安装安全锁，并对安全锁检查保证使用正常。
（3）配备防护栏杆和防护网，以保证大家的工作安全。
三、塔吊检查要点1.间隔性例行检查要求进行日常巡检，检查吊臂是否有裂缝，起重系统是否正常运作，转轮及制动系统是否正常，检查电气线路、机器设备是否遵循相关规章制度。
2.周期性全面检查首先应有相关工人，可由制造商进行检查或由政府进行检查。
3.状态应定期检查塔吊的机械系统瓶颈及关键部位的状态是否良好，如吊臂、钢缆等等。
起重机械设备安全监控系统
起重机械设备安全监控系统起重机械设备安全监控系统是用于监测和确保起重机械设备运行安全的系统。
它通常由以下几个主要组成部分构成：1. 视频监控系统：起重机械设备安全监控系统通常会安装多个摄像头，用于实时监控起重机械设备的运行情况。
这些摄像头可以覆盖起重机械设备的各个关键部位，如起重臂、钢丝绳、行走轨道等。
通过视频监控系统，操作人员可以实时观察起重机械设备的运行状态，及时发现异常情况。
2. 报警系统：起重机械设备安全监控系统还会配备报警系统，用于监测起重机械设备的各种参数和状态，并在发生异常时发出警报。
例如，当起重机械设备超载、倾斜、行走速度异常等情况发生时，报警系统会自动触发警报，提醒操作人员采取相应的措施。
3. 数据采集与分析系统：起重机械设备安全监控系统还会通过传感器等装置采集起重机械设备的各种运行数据，如载荷、倾斜角度、行走速度等。
这些数据会被传输到数据采集与分析系统中进行处理和分析，以便实时监测起重机械设备的运行状态，并预测潜在的安全风险。
4. 远程控制系统：起重机械设备安全监控系统通常还会配备远程控制系统，使操作人员能够通过远程控制台监控和控制起重机械设备的运行。
这样，操作人员可以在安全的位置远程操控起重机械设备，减少操作人员的风险。
5. 数据存储和管理系统：起重机械设备安全监控系统还会将采集到的数据进行存储和管理，以便后续的分析和查询。
这些数据可以用于事故调查、运行记录和维护计划等方面。
总之，起重机械设备安全监控系统通过视频监控、报警系统、数据采集与分析、远程控制以及数据存储和管理等多个组成部分，实现对起重机械设备运行状态的实时监测和安全控制，从而确保起重机械设备的安全运行。
大型机械设备安全管理培训课件(共112页)
3、1250kNm（含1250kNm）出厂年限超过20年 （不含20年）
（三）、安装与拆卸
1、有下列情况之一的塔式起重机严禁使用： （1）国家明令淘汰的产品； （2）超过规定使用年限经评估不合格的产品； （3）不符合国家现行相关标准的产品； （4）没有完整安全技术档案的产品。
2、起重量限制器：塔机应安装起重量限制器，监测 数据不应大于实际值的5%。
起重量限制器是防止塔吊超负荷的安全装置，用于 限制塔机的最大起重量。起重量限制器受三个因素控 制：一是起重量，二是钢丝绳的倍率，三是起升速度。
测试举例： 起升速度与最大起重量的关系（F0/23B） 四倍率：低速10吨 中速：5吨 高速：2.2吨 两倍率：低速5吨 中速：2.2吨 高速：1.1吨
大型机械设备安全管理
主讲人：xx 2022-02-05
随着建筑业的发展，建筑施工机械化水平也在不断提高，据 统计资料显示，全国建筑施工机械化程度由上世纪80年代的不 到80%发展到现在的95%以上，有的施工领域已经实现完全机 械化施工，但是随着建筑施工机械化程度逐步提高，建筑机械 尤其是起重机械安全事故也时有发生。究其原因，主要有以下 几个方面：
2、作业中检查
• 随时注意各机构在运行中有无不正常的声音。 • 随时注意各安全装置的工作情况。 • 随时注意电动机、减速箱和传动机构有无温度过
高现象。 • 随时注意制动器是否灵敏有效。
3、作业后检查
为保证下一班或转天顺利作业，班后亦应做好 检查。 • 检查钢丝绳是否符合使用标准。 • 各运行机构减速箱内的油量及开式传动齿轮啮合情
（1）编制依据 （2）建筑结构及现场情况 （3）塔机的技术参数 （4）首次和最大安装高度 （5）吊装机械和工具的配置 （6）安装人员的分工责任 （7）安装工艺及程序 （8）拆装过程危险因素及安全措施 （9）安全应急预案 （10）审批签字（安装单位技术负责人）
塔式起重机安全监控管理系统教学提纲
塔式起重机安全监控管理系统一、系统介绍塔式起重机（塔吊）监控系统是基于传感器技术、嵌入式技术，数据采集技术、数据处理技术、无线传感网络与远程通信技术相融合的系统平台，通过前端监控装置和平台无缝融合，实现了开放式的实时塔吊作业监控，在对塔吊实现现场安全监控的同时，通过远程高速无线数据传输将塔吊运行工作状况安全数据和报警信息通过3G CDMA 实时发送到远程GIS可视化监控平台，并能在报警时自动触发手机短信向相关人员告知，从而实现实时的动态远程监控、远程报警和远程告知，使得塔吊安全监控成为开放的实时动态监控。
监控平台的主要目的是实现工地级、企业级、区域（省市）级三级网络化、信息化远程安全监督与实时管理；参与监控管理的主体主要有工地安全员、塔吊租赁公司、施工单位及安监部门；施工单位需对塔吊报警进行相应处置，安监部门可以实时监督查看各个施工企业处置塔吊报警的详细信息，形成企业与政府监管部门的监控管理闭环，真正把监管责任落到实处。
二、系统架构图1系统架构及系统逻辑示意图三、系统功能图2系统功能模块示意图、塔吊监管GIS地图图3项目塔吊在线实时图、单塔在线实时运行图四、产品功能塔吊运行监控硬件设备综合利用微电子技术、信息传感技术和即时通讯技术，将塔吊的主要安全装置，包括力矩限制器、起重量限制器、幅度限位器、回转限位器及高度限位器的各项运行数据进行采集、记录和存储。
包括塔吊荷载监控仪、塔吊防碰撞监控仪和塔吊区域保护监控仪3种仪器设备，主要用于平臂和动臂两种塔吊，用户可根据工程实际需要进行选配。
《塔机安全监控管理系统》实现了从地基基础的设计，到塔吊安全专项方案编制，力和力矩监控，防碰撞功能，以及强大的系统监控平台，构建一个全过程、全方位的塔吊监控系统，对塔吊作业的安全能起到更好的保障作用。
1、塔吊在线备案功能系统平台可以提供在线塔吊资质备案，并提供电子地图，准确定位塔吊安装位置，对塔吊作业状况及时掌控。
2、作业数据记录及存储功能塔吊黑匣子以10ms为采样周期，至少存储最近16000条工作循环对应的最大力矩及时间，并且记录只可读取不可随意更改。
建筑施工大型重型机械设备使用安全管理培训PPT演示课件
-10-
第三章
-11-
加强设备检查 川流不息的人群热闹地挤在小小的骑 廊下， 或单独 一人， 或三三 两两。 有的低 头私语 ，有的 莞尔窃 笑，没 有大声 的喧哗 和吵闹 ，似乎 谁都不 愿破坏 平和的 气氛。 放眼长 长的一 条街道 ，逛街 的人都 好象在
坚持维修保养 川流不息的人群热闹地挤在小小的骑廊下，或单独一人，或三三两两。有的低头私语，有的莞尔窃笑，没有大声的喧哗和吵闹，似乎谁都不愿破坏平和的气氛。放眼长长的一条街道，逛街的人都好象在做服装秀，尤其是那些披红戴绿穿着入时的少男少女，是中山路上最亮丽的风景。
施工升降机术语GB/T7920.3 施工升降机分类GB/T10052 施工升降机检验规则GB10053 施工升降机技术条件GB/T10054 施工升降机安全规则GB10055 施工升降机试验方法GB/T10056
第一章
1.2 确立施工管理制度及防护措施
-7-
1、施工现场正式使用前要建立完善的机械设备安全管理制度，包括检查验收制度、
川流不息的人群热闹地挤在小小的骑 廊下， 或单独 一人， 或三三 两两。 有的低 头私语 ，有的 莞尔窃 笑，没 有大声 的喧哗 和吵闹 ，似乎 谁都不 愿破坏 平和的 气氛。 放眼长 长的一 条街道 ，逛街 的人都 好象在 做服装 秀，尤 其是那 些披红 戴绿穿 着入时 的少男 少女， 是中山 路上最 亮丽的 风景。
川流不息的人群热闹地挤在小小的骑 廊下， 或单独 一人， 或三三 两两。 有的低 头私语 ，有的 莞尔窃 笑，没 有大声 的喧哗 和吵闹 ，似乎 谁都不 愿破坏 平和的 气氛。 放眼长 长的一 条街道 ，逛街 的人都 好象在 做服装 秀，尤 其是那 些披红 戴绿穿 着入时 的少男 少女， 是中山 路上最 亮丽的 风景。
大型起重机械安全监控管理系统相关法规、标准PPT课件( 38页)
三、大型起重机械安全监控管理系统检验项目、内容、方法 和要求
(2)起重力矩 现场起升载荷，并进行变幅运动，检查显示器上是否显示起重量和相应 位置幅度，显示计量单位分别为“t”和“m”,均应至少保留小数点后 两位。 (3)起升高度/下降深度 显示屏幕上，能实时显示所吊运的物体高度和下降深度。在空载的条件 下，将吊具起升到一定的位置，记录此时显示屏上起升高度的数值为H1, 将激光测距仪垂直架设到吊具的正下方，测试吊具的位置高度值并记录 为h1，起升机构缓慢运行一定的的高度，观察显示屏上起升高度的数值 应实时变化，待稳定后记录为H2，测量此时吊具的位置高度值并记录为 h2，通过公式H=H2-H1计算出显示屏上起升高度的变化值H，通过公式 h=h2-h1, 计算出吊具实际测量上升的高度h，以上操作至少重复三次， H与h的数值应该一致。 (4) 运行行程 起重机械的起升高度、下降深度、小车运行、大车运行等运行行程可实 时显示。 ①计算起重机吊具由地面起升至最大高度过程中，起升卷筒转动圈数，
二、标准介绍
《起重机械 安全监控管理系统》 GB/T28264-2012 4、起重机械监控状态
二、标准介绍
《起重机械 安全监控管理系统》 GB/T28264-2012
5、系统的性能要求 （1）系统综合误差：起重量、幅度和起重力矩的误差。在起重机
械实际使用工况下，系统的综合误差分别不应大于5%。 （2）信息采集和存储：在运行周期内系统的采样周期不应大于
三、大型起重机械安全监控管理系统检验项目、内容、方法 和要求
(7)幅度 现场进行变幅运动，检查显示器上是否显示相应位置幅度，显示计量单位为 “m”,应至少保留小数点后两位。 (8)大车运行偏斜 在空载的条件下，慢速、点动操作起重机两侧支腿电动机，模拟大车运行偏 斜状态，观察系统是否显示并能发出报警信号。 (9)水平度 现场检查系统中有实时显示整体水平度的数值并记录，用水准仪测量起重机 主体结构前后支腿的高低差，验证起重机的整体水平度。 (10)同一或不同一轨道运行机构安全距离 根据产品的设计要求及相关标准要求，系统应设置安全距离不小于d；当系 统的安全距离小于d时，系统有正确响应。现场设置信号反射器具，检验起 重机械同一或不同一轨道存在碰撞危险时，在司机室和起重机械周围能清晰 的观察到声光报警信号，起重机械停止运行。 (11)操作指令 在空载的条件下，根据现场实际情况，对起重机械的动作进行操作验证，各 种动作在显示器上应实时显示。试验后，查看相关的记录，信息能保存和回 放。
ZCMS太原重工起重机安全监控系统课件
•ZCMS太原重工起重机安全监控系统
•8
起重机监控管理系统的应用功能
起重机状态实时监控，运行状态数据记录，数据统计报告分析， 报警、故障的当前、历史记录；历史数据回放。 起重机监控管理系统(CMS)工作原理：
•18
集群监控系统典型案例现场
35/30t起重机工•Z作CM现S太场原重工起重机安全监控系统
•19
集群监控系统典型案例现场
TZ-CMS-001起重机安全监控管理系统中的司机室监控计算机
•ZCMS太原重工起重机安全监控系统
•20
集群监控系统典型案例现场
TZ-CMS-001起重机安全监控管理系统中的司机室监控计算机
•ZCMS太原重工起重机安全监控系统
•13
集群监控系统典型案例
越南Pomina钢铁公司起重机项目： 越南Pomina钢铁公司，在2010年开建，2012年5月投产，年生产方胚100万
吨。原料废钢。 基本情况：
炼钢钢跨230/50T铸造起重机2台，连铸跨70T/10T起重机1台，辅料上料跨 40/10T起重机1台，废钢上料跨35T电磁吸盘起重机4台，方胚成品跨25T电磁吸 盘起重机2台。共10台起重机。 起重机安全监控管理系统构成：
•ZCMS太原重工起重机安全监控系统
•21
集群监控系统典型案例现场
Pomina工程技术人员在学习使用TZ-CMS-001
•ZCMS太原重工起重机安全监控系统
•22
集群监控系统典型案例现场
Pomina工程技术人员在学习使用TZ-CMS-001
•ZCMS太原重工起重机安全监控系统
•23
建筑施工大型重型机械设备使用安全管理培训PPT内容讲授
4）运用——提高各项目设备管理水平。
第一章
-5-
建立管理制度清晨，公鸡清了清嗓子，便开始了独唱。它的声音一传十，十传百，到最后，不但所有的公鸡都唱起了歌儿，就连睡梦中的你，听了这首歌儿也会立马起床，你也会静静地站在那，倾听着美妙的音乐。 制定预防措施 清晨，公鸡清了清嗓子，便开始了独唱。它的声音一传十，十传百，到最后，不但所有的公鸡都唱起了歌儿，就连睡梦中的你，听了这首歌儿也会立马起床，你也会静静地站在那，倾听着美妙的音乐。
施工升降机术语GB/T7920.3 施工升降机分类GB/T10052 施工升降机检验规则GB10053 施工升降机技术条件GB/T10054 施工升降机安全规则GB10055 施工升降机试验方法GB/T10056
第一章
1.2 确立施工管理制度及防护措施
-7-
1、施工现场正式使用前要建立完善的机械设备安全管理制度，包括检查验收制度、
1、对进入施工现场的机械设备 要进行进场前验收，看其技术 性能是否满足施工需要，安全 性能是否满足安全使用要求。
-9-
3、起重设备的安、拆、顶升、附壁等 作业要有书面的安、拆方案、荷载计算、 基础设计及隐蔽工程验收等资料。
4、机械设备投入使用前要进行安 清晨，公鸡清了清嗓子，便开始了独唱。它的声音一传十，十传百，到最后，不但所有的公鸡都唱起了歌儿，就连睡梦中的你，听了这首歌儿也会立马起床，你也会静静地站在那，倾听着美妙的音乐。 装验收，起重设备还要有当地特种 设备检测单位的检验报告。所有安 全装置必须齐全、有效。
塔吊十不吊 维修保养制度、旁站制度、检测制度、三定制度、交接班制度等。
1、被吊物重量超过机械性能允许范围不准吊；
编制管理制度
明确责任人
2、指挥主信编号应不急清预不案准吊； 3、吊物下方有人不准吊；
建筑施工大型重型机械设备使用安全管理培训课程PPT课件
第 三 章
加强设备检查 坚持维修保养
淡蓝色的海水轻轻地拍打着沙滩，一 浪盖过 一浪， 连绵不 绝，源 源不断 。海水 在人们 的心中 无非是 易怒的 。可是 ，在现 在的我 眼中， 如同母 亲的手 温柔的 抚摸着 这岸上 的一切 生灵。 贝壳与 螃蟹戏 玩着，
第 四 章
内业人员管理 规避隐患风险
第 五 章
淡蓝色的海水轻轻地拍打着沙滩，一 浪盖过 一浪， 连绵不 绝，源 源不断 。海水 在人们 的心中 无非是 易怒的 。可是 ，在现 在的我 眼中， 如同母 亲的手 温柔的 抚摸着 这岸上 的一切 生灵。 贝壳与 螃蟹戏 玩着，
目录
第 一 章
建立管理制度 制定预防措施
第 二 章
执行验收管理 确保投产安全
1、对进入施工现场的机械设备 要进行进场前验收，看其技术 性能是否满足施工需要，安全 性能是否满足安全使用要求。
-9-
3、起重设备的安、拆、顶升、附壁等 作业要有书面的安、拆方案、荷载计算、 基础设计及隐蔽工程验收等资料。
4、机械设备投入使用前要进行安 淡蓝色的海水轻轻地拍打着沙滩，一浪盖过一浪，连绵不绝，源源不断。海水在人们的心中无非是易怒的。可是，在现在的我眼中，如同母亲的手温柔的抚摸着这岸上的一切生灵。贝壳与螃蟹戏玩着，玩累了，便躺在柔软的沙上睡上一会儿。 装验收，起重设备还要有当地特种 设备检测单位的检验报告。所有安 全装置必须齐全、有效。
第二章
2.1 加强设备的安装、验收管理
2、要合理安装机械设备，创造安全的 作业环境，如搭设安全操作防护棚，悬 挂“机械设备安全操作规程”标牌等。
淡蓝色的海水轻轻地拍打着沙滩，一 浪盖过 一浪， 连绵不 绝，源 源不断 。海水 在人们 的心中 无非是 易怒的 。可是 ，在现 在的我 眼中， 如同母 亲的手 温柔的 抚摸着 这岸上 的一切 生灵。 贝壳与 螃蟹戏 玩着，
塔式起重机安全监控管理系统教学提纲
塔式起重机安全监控管理系统一、系统介绍塔式起重机（塔吊）监控系统是基于传感器技术、嵌入式技术，数据采集技术、数据处理技术、无线传感网络与远程通信技术相融合的系统平台，通过前端监控装置和平台无缝融合，实现了开放式的实时塔吊作业监控，在对塔吊实现现场安全监控的同时，通过远程高速无线数据传输将塔吊运行工作状况安全数据和报警信息通过3G CDMA 实时发送到远程GIS可视化监控平台，并能在报警时自动触发手机短信向相关人员告知，从而实现实时的动态远程监控、远程报警和远程告知，使得塔吊安全监控成为开放的实时动态监控。
监控平台的主要目的是实现工地级、企业级、区域（省市）级三级网络化、信息化远程安全监督与实时管理；参与监控管理的主体主要有工地安全员、塔吊租赁公司、施工单位及安监部门；施工单位需对塔吊报警进行相应处置，安监部门可以实时监督查看各个施工企业处置塔吊报警的详细信息，形成企业与政府监管部门的监控管理闭环，真正把监管责任落到实处。
二、系统架构图1系统架构及系统逻辑示意图三、系统功能图2系统功能模块示意图、塔吊监管GIS地图图3项目塔吊在线实时图、单塔在线实时运行图四、产品功能塔吊运行监控硬件设备综合利用微电子技术、信息传感技术和即时通讯技术，将塔吊的主要安全装置，包括力矩限制器、起重量限制器、幅度限位器、回转限位器及高度限位器的各项运行数据进行采集、记录和存储。
包括塔吊荷载监控仪、塔吊防碰撞监控仪和塔吊区域保护监控仪3种仪器设备，主要用于平臂和动臂两种塔吊，用户可根据工程实际需要进行选配。
《塔机安全监控管理系统》实现了从地基基础的设计，到塔吊安全专项方案编制，力和力矩监控，防碰撞功能，以及强大的系统监控平台，构建一个全过程、全方位的塔吊监控系统，对塔吊作业的安全能起到更好的保障作用。
1、塔吊在线备案功能系统平台可以提供在线塔吊资质备案，并提供电子地图，准确定位塔吊安装位置，对塔吊作业状况及时掌控。
2、作业数据记录及存储功能塔吊黑匣子以10ms为采样周期，至少存储最近16000条工作循环对应的最大力矩及时间，并且记录只可读取不可随意更改。
起重机械安全监督管理知识(ppt 32页)
应在塔顶、臂架端部安装红色障碍灯，指示灯的供电不受停机的 影响。存在多塔作业的情况，也应安装红色障碍灯。
塔机司机职责“三精心”
• 精心管理 • 精心操作 • 精心保养
精心管理
精心管理
• 1、积极熟悉工程概况、工地环境、施工环境 及工程进度；
• 经检验达不到安全技术标准规定的； • 无完整安全技术档案的； • 无齐全有效的安全保护装置的。
第二章 塔式起重机
一、塔机组成
• 金属结构 ：塔身、
塔帽、起重臂、平衡臂、 回转支承架、底架、 台车架等主要部件
• 工作机构 ：起升机构、
变幅机构、回转机构、 大车运行机构、顶升机构等。
• 驱动控制系统
1900年，美国奥的斯电梯公司通过代理商Tullock ＆ Co.获得在中国的第1 份电梯合同——为上海提供2台电梯。从此，世界电梯历史上展开了中国的一页。 1948年2月，我国个各地方政府制订了加强电梯定期检验的规定。1931年，曾 在美国人开办的慎昌洋行当领班的华才林私人在上海常德路648弄9号开办了第1 家电梯工程企业。1952年我国第1台由我国工程技术人员自己设计制造的电梯诞 生了。该电梯载重量为1 000kg，速度为0.70m/s，交流单速、手动控制。
缓冲器、止挡装置
• 塔机行走、小车变幅均应设置缓冲器、 止挡装置。
• 止挡装置安装在轨道行程末端。 • 缓冲器一般设置在止挡装置上，减小塔
机或小车撞击止挡装置的冲击力，使平 稳停车。
顶升横梁防脱功能
• 自升式塔机顶升横梁应具有防脱出功能。
七、其他要求
• 休息平台：8~10m安装一道 • 爬梯护圈：高压地面2m以上的直立梯，应设置护圈。 • 上塔走台：一端固定，满铺跳板，设置扶手 • 警示色：吊钩、配重应有黄黑相间的颜色标志，扫轨板、轨道端
