液晶电视黑屏的维修方法

液晶电视.显示器黑屏的维修方法

液晶电视.显示器黑屏的维修方法

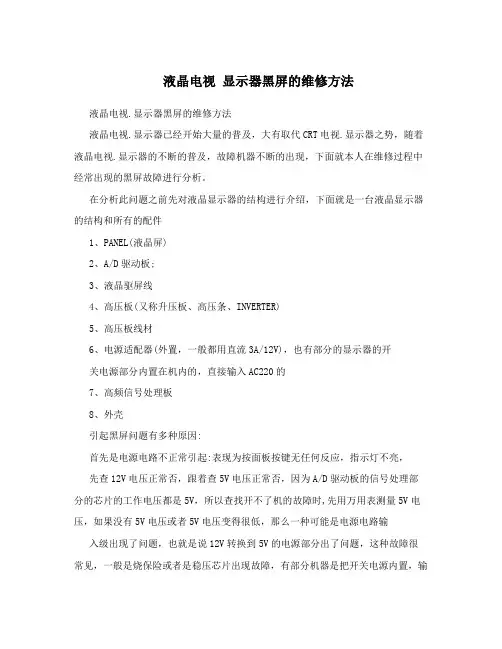

液晶电视.显示器已经开始大量的普及，大有取代CRT电视.显示器之势，随着液晶电视.显示器的不断的普及，故障机器不断的出现，下面就本人在维修过程中经常出现的黑屏故障进行分析。

在分析此问题之前先对液晶显示器的结构进行介绍，下面就是一台液晶显示器的结构和所有的配件

1、PANEL（液晶屏）

2、A/D驱动板；

3、液晶驱屏线

4、高压板（又称升压板、高压条、INVERTER）

5、高压板线材

6、电源适配器（外置，一般都用直流3A/12V），也有部分的显示器的开

关电源部分内置在机内的，直接输入AC220的

7、高频信号处理板

8、外壳

引起黑屏问题有多种原因：

首先是电源电路不正常引起：表现为按面板按键无任何反应，指示灯不亮，

先查12V电压正常否，跟着查5V电压正常否，因为A/D驱动板的信号处理部分的芯片的工作电压都是5V，所以查找开不了机的故障时,先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很常见，一般是烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出。另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决，也经常遇到5V电压恢复正常后还不能正常开机的，这种情况也有多种原因，一方面是MCU的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换

了MCU也解决不了问题，因为MCU是需要编程和写玛的，在没办法找到原厂的AD驱动板替换的情况下，我们只能另寻途径找可以代换的A/D驱动板，市场上有好多地方都可以购买到，如果当地市场购买不到的话，可以在液晶之家论坛上发帖看看，论坛上面有很多液晶方面的高手，或许可以购买到你需要的配件及找到你需要的资料。

第二种情况是电源正常，按面板的按键反应也正常，屏幕黑屏：

遇到这种故障就要充分发挥维修人员细心的本性，仔细观察，逐一排查，按键能正常起作用就说明A/D驱动板的MCU还是能正常工作，也就进一步说明电源部分工作还是正常的，黑屏是由于背光没有点亮，有可能是驱动背光的电路出现了问题，因此我们首先要把显示器连到主机开机检查，*近屏幕仔细观察，如果看到显示很微暗的图象，就证明A/D驱动板的信号处理部分的电路是正常的，问题锁定在驱动背光的高压板及控制高压板开关的功能电路上，（注：高压板其实跟开关电源的工作原里一样，它是利用电子开关控制变压线圈充放电，在另一组线圈感应产生我们需要的高压电压，来驱动背光）高压板常见的故障有高压板本身的保险烧掉引起没有12V供应及开关芯片故障等等，另外就是AD板上控制高压板开关部分电路有故障，引起不能输出高电平去控制高压板的开关脚，用万用表的负表笔接地，正表笔接到控制输出脚，按开关机按键，正常的话是可以看到有电平变化的，还可以用比较简单的方法判断高压板是不是好的，那就是先找到控制高压板开关的那根线直接接到5V电压上，高压板没故障的话一般都能点亮背光（注：高压板用三根线就能工作，其中两根是12V电源的正端和地，另一根开关控制线）。还有一种情况会引起黑屏，那就是屏的背光坏了，不过如果是双灯和四灯的屏背光同时坏不太可能，坏了其中一条灯管也会引起黑屏，但是跟前面的黑屏故障表现是有所不同的，这是由于有些高压板具有负载不平衡保护，如果坏了一条灯管，开机后高压板就进入负载不平衡保护状态，会出现闪烁一下再变成黑屏。

液晶电视基本原理与维修实例

液晶显示（Liquid Crystal Display）简称LCD。

LCD是个大家族，TFT（薄膜晶体管）LCD类型仅仅是其中的一种，它是在两片玻

璃._`?8vIj!a(R

板之间封入液晶，在下玻璃板上配制上扫描线与寻址线（即行、列线）将其组成一个矩阵，'jzeB Bd/b

在其交点上再制作TFT有源器件和像素电极。如果是彩色显示，还要在微细加工方式制作上OL{;~l7x$u d

与下面矩阵像素对应的R（红）、G（绿）、B（蓝）三种颜色的滤色膜，最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。H$E!T'C _(X:nug

因为液晶本身不发光，必须要靠调制外界光才能达到显示目的，所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，这是一种依靠冷阴极气体放电，激发荧光粉而

发光的光源。掺有少量水银的稀薄气体在高电压下会产生电离，被电离的气体的二次电子发射轰击水银蒸汽，使水银蒸气激发，发射出紫外线，紫外线激发涂布于管壁的荧光粉层，使

其发光。发光的CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一致，紧贴于液晶显示面板，用作背景光，从而达到显示图像的目的。通过调节背光灯亮度或者调节液晶片中的薄

膜晶体管的导光度从而达到调节图像亮度、对比度的目的。

液晶电视主要由显示屏、信号处理电路、背光灯电路构成。其显示屏是一个模块，信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。背光灯电路是一个逆变电路，用于点亮显示屏内灯管的作用。维修实例：

1、白光栅，有伴音（15AAB/8TT1机芯）

维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造

成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电

电感开路更换后OK

2、无光栅，有伴音维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机

后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。1脚供电12V正常，但5脚在时ON应该为+5V高电平，此时却始终为0V。顺线路查控制电

路，J6的第5脚通过R52/1K贴片电阻接CPU-KS88C4504的第22脚，用表测CPU第22脚为+5V电压，R52/1K电阻一端有+5V，另一端为0V，断电后测该电阻已经开路了，更换后一切正常。

3、死机：（15AAB/8TT1机芯）

维修：插上电源指示灯不亮，测主板已有+5V电压输出，查CPU电路，测CPU-KS88C4504的第12脚、第5脚、第53脚供电均正常，测CPU晶振Y2-10M也已经起振，后测复位脚第脚电压，正常应该为高电平，而此时为0V，查复位电路及其外围，复位电路是由一个IC （Q3-DS1813）产生的，查Q3-DS1813的供电正常，而复位输出端却为0V，更换

Q3-DS1813后正常。

4、黑屏：（30AAA/8TP2机芯）

I 维修：开机后观察背光灯已经点亮，但开机却无创维标志也无OSD，由此判断应为主

板未给显示屏信号引起。测主板J27接口处供电正常，但无LVDS信号，判断为主板未给屏驱动信号，测主板U15-PW113第108脚VS和第109脚HS 、第106脚DCLK均有输出，RPH、RPI、RPF?RPG、RPD、欧姆排阻有R、G、B 数据输出，由此可以判定LVDS芯片

U20-DS90C385未工作造成，测U20H 第1、9、26脚+3.3V供电正常，第32脚ON/OFF控制脚也为高电平，后更换U20后正常。f;O l CsOH_R:p"q0{

5、能开机,但有时开机为白屏,后变正常,开机时"Please wait字符变到屏幕左上角.维修:因字符有时会移位,分析应为CPU部分有问题,测总线电压,SCL为3.5V,而SDA仅为0.6V左右,怀疑外挂的IC不良,断开U202 TDA7440第21脚和第22脚依旧,当拔下高频头连线后总线恢
