宇电AI501 RS485通讯协议说明
RS485通讯协议简介

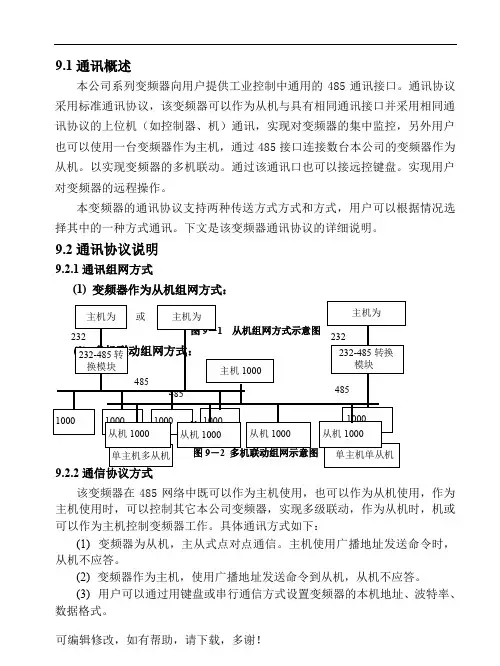

9.1通讯概述本公司系列变频器向用户提供工业控制中通用的485通讯接口。
通讯协议采用标准通讯协议，该变频器可以作为从机与具有相同通讯接口并采用相同通讯协议的上位机（如控制器、机）通讯，实现对变频器的集中监控，另外用户也可以使用一台变频器作为主机，通过485接口连接数台本公司的变频器作为从机。
以实现变频器的多机联动。
通过该通讯口也可以接远控键盘。
实现用户对变频器的远程操作。
本变频器的通讯协议支持两种传送方式方式和方式，用户可以根据情况选择其中的一种方式通讯。
下文是该变频器通讯协议的详细说明。
9.2通讯协议说明9.2.1通讯组网方式(1) 变频器作为从机组网方式：该变频器在485网络中既可以作为主机使用，也可以作为从机使用，作为主机使用时，可以控制其它本公司变频器，实现多级联动，作为从机时，机或可以作为主机控制变频器工作。
具体通讯方式如下：(1)变频器为从机，主从式点对点通信。
主机使用广播地址发送命令时，从机不应答。
(2)变频器作为主机，使用广播地址发送命令到从机，从机不应答。
(3)用户可以通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。
(4) 从机在最近一次对主机轮询的应答帧中上报当前故障信息。
9.2.3通讯接口方式通讯为485接口，异步串行，半双工传输。
默认通讯协议方式采用方式。
默认数据格式为：1位起始位，7位数据位，2位停止位。
默认速率为9600，通讯参数设置参见P3.09～P3.12功能码。
9.3 通讯协议字符结构：10位字符框（）(1－7－2格式，无校验)(1－7－1格式，奇校验)(1－7－1格式，偶校验)11位字符框（）(1－8－2格式，无校验)(1－8－1格式，奇校验)(1－8－1格式，偶校验)通讯资料结构：模式通讯地址：00H：所有变频器广播（）01H：对01地址变频器通讯。
0：对15地址变频器通讯。
10H：对16地址变频器通讯。
以此类推……….，最大可到254（）。
AIBUS通讯协议说明
AIBUS通讯协议说明（V7.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS）更快的速率（相同波特率下快3-10倍），适合组建较大规模系统。
AIBUS采用了16位的求和校正码，通讯可靠，支持4800、9600、19200等多种波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为50mS。
仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。
这使得AIDCS系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力，V7.X版本AI-7/8系列仪表允许连续写参数，写给定值或输出值，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。
数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。
通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。
AI仪表采用多机通讯协议，采用RS485通讯接口，则可将1~80台的仪表同时连接在一个通讯接口上。
RS485通讯接口通讯距离长达1KM以上（部分实际应用已达3-4KM），只需两根线就能使多台AI仪表与计算机进行通讯，优于RS232通讯接口。
RS485总线知识讲解
RS485的特点：RS485 接口RS485采用差分信号负逻辑，+ 2V〜+ 6V表示“0”，- 6V〜-2V表示“ 1”。
RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。
在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。
很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“ A”、“B”端连接起来。
而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1 )共模干扰问题：RS-485 接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。
但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7〜+12V，只有满足上述条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。
(2)EMI 问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道(信号地) ，就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。
由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：(1)通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485 信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。
(2)通过PCI多串口卡，可以直接选用输出信号为RS485类型的扩展卡。
1 、485 总线布线和采用什么样的线？RS-485总线最好采用终端匹配的总线型结构拓扑结构，用一条单一、连续的信号通道总线将各个节点串联起来，从总线到每个节点引出线长度应尽量短，以便引出线中的反射信号对总线影响最低。
应该采用d、e 和f 的接法，总线式，而不能采用星型接法如果有集线器，可以从集线器中引出星型的接法。
厦门宇电控温仪AIBUS通讯协议说明
厦门宇电AIBUS通讯协议说明（V8.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS）更快的速率（相同波特率下约快3-10倍），适合组建较大规模系统。
AIBUS采用了16位的求和校正码，运算简单且通讯可靠，支持4800、9600、 19200等多种波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为 40mS。
仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。
这使得AIDCS系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力。
AI-5系列写入寿命可达100万次，而AI-7/8系列仪表则允许连续写参数，如写给定值或输出值，写入寿命高达10亿次，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。
数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。
通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。
AI仪表采用多机通讯协议，采用RS485通讯接口，则可将1~80台的仪表同时连接在一个通讯接口上。
RS485通讯接口通讯距离长达1KM以上（部分实际应用已达3-4KM），只需两根线就能使多台AI仪表与计算机进行通讯，优于RS232通讯接口。
RS485通信协议及应用!

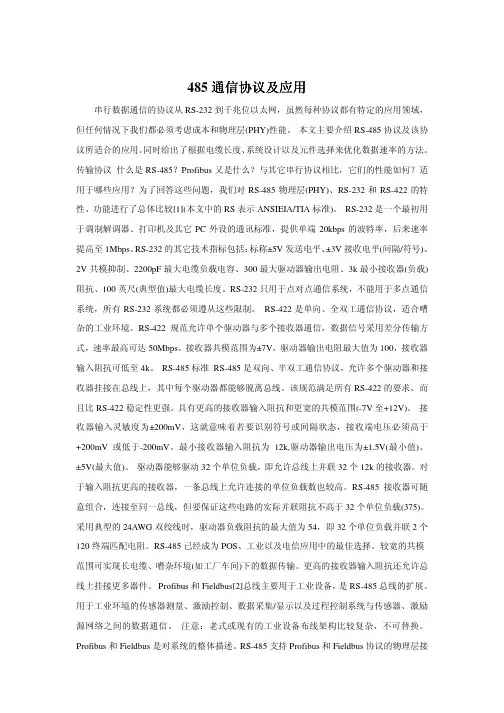

485通信协议及应用串行数据通信的协议从RS-232到千兆位以太网，虽然每种协议都有特定的应用领域，但任何情况下我们都必须考虑成本和物理层(PHY)性能。
本文主要介绍RS-485协议及该协议所适合的应用。
同时给出了根据电缆长度、系统设计以及元件选择来优化数据速率的方法。
传输协议什么是RS-485？Profibus又是什么？与其它串行协议相比，它们的性能如何？适用于哪些应用？为了回答这些问题，我们对RS-485物理层(PHY)、RS-232和RS-422的特性、功能进行了总体比较[1](本文中的RS表示ANSIEIA/TIA标准)。
RS-232是一个最初用于调制解调器、打印机及其它PC外设的通讯标准，提供单端20kbps的波特率，后来速率提高至1Mbps。
RS-232的其它技术指标包括：标称±5V发送电平、±3V接收电平(间隔/符号)、2V共模抑制、2200pF最大电缆负载电容、300最大驱动器输出电阻、3k最小接收器(负载)阻抗、100英尺(典型值)最大电缆长度。
RS-232只用于点对点通信系统，不能用于多点通信系统，所有RS-232系统都必须遵从这些限制。
RS-422是单向、全双工通信协议，适合嘈杂的工业环境。
RS-422规范允许单个驱动器与多个接收器通信，数据信号采用差分传输方式，速率最高可达50Mbps。
接收器共模范围为±7V，驱动器输出电阻最大值为100，接收器输入阻抗可低至4k。
RS-485标准RS-485是双向、半双工通信协议，允许多个驱动器和接收器挂接在总线上，其中每个驱动器都能够脱离总线。
该规范满足所有RS-422的要求，而且比RS-422稳定性更强。
具有更高的接收器输入阻抗和更宽的共模范围(-7V至+12V)。
接收器输入灵敏度为±200mV，这就意味着若要识别符号或间隔状态，接收端电压必须高于+200mV或低于-200mV。
最小接收器输入阻抗为12k,驱动器输出电压为±1.5V(最小值)、±5V(最大值)。
RS485总线基本常识

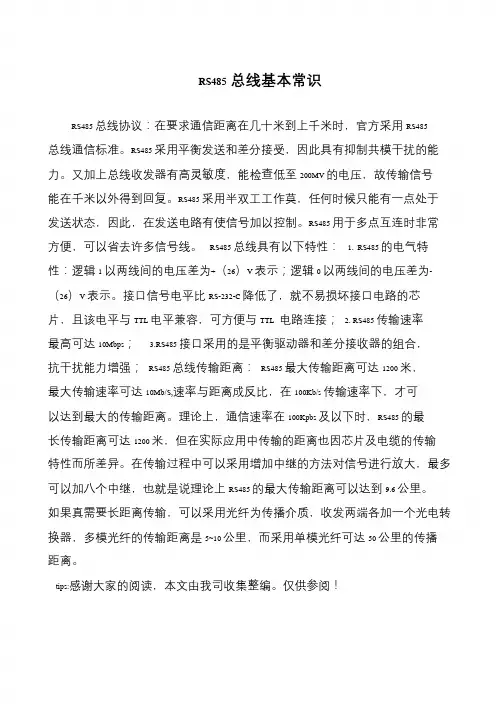

RS485总线基本常识RS485 总线协议：在要求通信距离在几十米到上千米时，官方采用RS485 总线通信标准。
RS485 采用平衡发送和差分接受，因此具有抑制共模干扰的能力。
又加上总线收发器有高灵敏度，能检查低至200MV 的电压，故传输信号能在千米以外得到回复。
RS485 采用半双工工作莫，任何时候只能有一点处于发送状态，因此，在发送电路有使信号加以控制。
RS485 用于多点互连时非常方便，可以省去许多信号线。
RS485 总线具有以下特性： 1. RS485 的电气特性：逻辑1 以两线间的电压差为+（26）V 表示；逻辑0 以两线间的电压差为- （26）V 表示。
接口信号电平比RS-232-C 降低了，就不易损坏接口电路的芯片，且该电平与TTL 电平兼容，可方便与TTL 电路连接； 2. RS485 传输速率最高可达10Mbps； 3.RS485 接口采用的是平衡驱动器和差分接收器的组合，抗干扰能力增强；RS485 总线传输距离：RS485 最大传输距离可达1200 米，最大传输速率可达10Mb/S,速率与距离成反比，在100Kb/s 传输速率下，才可以达到最大的传输距离。
理论上，通信速率在100Kpbs 及以下时，RS485 的最长传输距离可达1200 米，但在实际应用中传输的距离也因芯片及电缆的传输特性而所差异。
在传输过程中可以采用增加中继的方法对信号进行放大，最多可以加八个中继，也就是说理论上RS485 的最大传输距离可以达到9.6 公里。
如果真需要长距离传输，可以采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10 公里，而采用单模光纤可达50 公里的传播距离。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
厦门宇电控温仪AIBUS通讯协议说明
厦门宇电AIBUS通讯协议说明（V8.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS）更快的速率（相同波特率下约快3-10倍），适合组建较大规模系统。
AIBUS采用了16位的求和校正码，运算简单且通讯可靠，支持4800、9600、 19200等多种波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为 40mS。
仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。
这使得AIDCS系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力。
AI-5系列写入寿命可达100万次，而AI-7/8系列仪表则允许连续写参数，如写给定值或输出值，写入寿命高达10亿次，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。
数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。
通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。
AI仪表采用多机通讯协议，采用RS485通讯接口，则可将1~80台的仪表同时连接在一个通讯接口上。
RS485通讯接口通讯距离长达1KM以上（部分实际应用已达3-4KM），只需两根线就能使多台AI仪表与计算机进行通讯，优于RS232通讯接口。
宇电AI501RS485通讯协议说明
宇电AI501RS485通讯协议说明AIBUS通讯协议说明(V7.0)AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议(如MODBUS)更快的速率(相同波特率下快3-10倍)，适合组建较大规模系统。
AIBUS采用了16位的求和校正码，通讯可靠，支持4800、9600、19200等多种波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为50mS。
仪表允许在一个RS485通讯接口上连接多达80台仪表(为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器)。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。
这使得AIDCS系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力，V7.X版本AI-7/8系列仪表允许连续写参数，写给定值或输出值，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。
数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。
通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。
AI仪表采用多机通讯协议，采用RS485通讯接口，则可将1~80台的仪表同时连接在一个通讯接口上。
RS485通讯接口通讯距离长达1KM以上(部分实际应用已达3-4KM)，只需两根线就能使多台AI仪表与计算机进行通讯，优于RS232通讯接口。
厦门宇电AI-501说明书
A1主要特点可编程模块化输入，可支持热电偶、热电阻、电压、电流及二线制变送器输入；适合温度、压力、流量、液位、湿度等多种物理量的测量与显示；测量精度高达0.3级。
具备数字校正、数字滤波及热电偶冷端自动补偿功能，免维护且使用方便。
支持多达四路报警功能，包括二路上限及二路下限报警，可以独立输出也可共用一路继电器输出。
支持温度变送输出功能，采用高精度电流输出模块X，综合变送精度达0.5级。
支持RS485通讯接口功能，安装S或S4模块可与上位机通讯，通讯协议与A1系列仪表兼容。
采用双显示器面板，设置参数及报警值时更方便直观，并可选择多种面板外型尺寸。
优质的软硬件设计，采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过2KV/5KHz的群脉冲抗干扰实验。
100-240V全球范围使用的开关电源，具备防雷击和10秒防误接380VAC电源的防护功能。
2型号定义A1-501A N X L2N S4－24VDC①②③④⑤⑥⑦⑧这表示一台仪表：①基本功能为A1-501型仪表；②面板尺寸为A型(96×96mm)；③辅助输入(MIO)没安装模块；④主输出(OUTP)安装X线性电流输出模块；⑤报警(ALM)安装L5双路继电器触电输出模块；⑥辅助输出(AUX)没有安装模块；⑦通讯(COMM)装有自带隔离电源的光电隔离型RS485通讯接口S4；⑧仪表供电电源为24VDC电源。
仪表型号中8个部分的含义如下：1表示仪表基本功能AI-501型测量显示报警仪表，具备热电偶、热电阻、mV、5V、10V等线性电压输入，测量精度为0.3级2表示仪表面板尺寸规格A面板96×96mm，开口92×92mm，插入深度100mmA2在A基础上增加25段4级亮度1%分辨率光柱，可指示测量值B面板160×80mm(宽×高)，横式，开口152×76mmC面板80×160mm(宽×高)，竖式，开口76×152mmC3在C基础上增加50段2级亮度1%分辨率光柱，可指示测量值D面板72×72mm，开口68×68mm，插入深度95mmD2面板48×48mm，开口45×45mm，插入深度95mmE面板48×96mm(宽×高)，开口45×92mm，插入深度100mmF面板96×48mm(宽×高)，开口92×45mm，插入深度100mm3表示仪表辅助输入(MIO)安装的模块：V24或V10，24V或10V电压输出，可供外部变送器、称重传感器等使用。
485通讯协议标准
编号: ____________密级：内部页数：___________ 基于RS485接口的DGL通信协议（修改）编写：_________________________校对：_________________________审核：_________________________批准： ________________________北京华美特科贸有限公司二OO二年十二月六日1. 前言在常见的数字式磁致伸缩液位计中，多采用RS485通信方式。
但RS485标准仅对物理层接口进行了明确定义，并没有制定通信协议标准。
因此，在RS485的基础上，派生出很多不同的协议，不同公司均可根据自身需要设计符合实际情况的通信协议。
并且，RS485允许单总线多机通信，如果通信协议设计不好，就会造成相互干扰和总线闭锁等现象。
如果在一条总线上挂接不同类型的产品，由于协议不一样，很容易造成误触发，造成总线阻塞，使得不同产品对总线的兼容性很差。
随着RS485的发展，Modicon公司提出的MODBUS协议逐步得到广泛认可，已在工业领域得到广泛应用。
而MODBUS的协议规范比较烦琐，并且每字节数据仅用低4位（范围：0~15）,在信息量相同时，对总线占用时间较长。
DGL协议是根据以上问题提出的一种通信协议。
在制定该协议时已充分考虑以下几点要求：a. 兼容于MODBUS 。
也就是说，符合该协议的从机均可挂接到同一总线上。
b. 要适应大数据量的通信。
如：满足产品在线程序更新的需要（未来功能）。
c. 数据传输需稳定可靠。
对不确定因素应加入必要的冗错措施。
d. 降低总线的占用率，保证数据传输的通畅。
2. 协议描述为了兼容其它协议，现做以下定义：通信数据均用1字节的16进制数表示。
从机的地址范围为：0x80〜OxFD，即：MSB=1 ;命令和数据的数值范围均应控制在0~0x7F之间。
即：MSB=0，以区另【J地址和其它数据。
液位计的编码地址为：0x82~0x9F。
详解 光伏电站常用的RS-485通讯
要搞清楚RS485通讯我们要先搞明白什么是通讯，通讯就是两个设备之间0、1代码的传递、0-低电平1-高电平。
全双工与半双工：全双工是通讯端口在发送数据的同时可以接收数据。
而半双工指的是同一时刻通讯端口要么只能发送数据，要么只能接收数据。
举例：全双工：打电话时双方都可以说。
半双工：对讲机-同一时刻只能一个人说另一个人听。
单双工：只能是设备发送数据，另一台设备只能接受设备，不具备发送（例如打印机）如图：通讯速率通讯速率也叫通讯波特率是1S内通讯端口发送0、1。
代码(或者说是高、低电平)的数量。
RS485通信速率快，最大传输速度可以达到10Mb/s以上。
举例：我们说通讯速率是9.6kbps，就表示通讯端口每秒发送9600个bit的数据，也就是每秒可以产生9600个高低电平(注意：是高低电平总共加起来9600个) RS485通信传输距离最远可以达到1200米左右，但是它的传输速率和传输距离是成反比的，只有在100Kb/s以下的传输速度，才能达到最大的通信距离，如果需要传输更远距离可以使用中继。
比特传输速率：每秒钟通过信道传输的信息量称为比特传输速率，记作rb。
单位是比特/秒（b/s），简称比特率。
主从通讯在一个通讯网络中一个站点是主站，其他站点作为从站。
主站和从站之间可以直接进行数据的传递，但是从站与从站之间不能直接进行数据的传递。
如果需要从站之间交换数据也必须要通过主站进行转发。
如下图所示：RS485的接口定义明白了通讯的基本概念后再理解485通讯就相对容易了，下面我们从通讯介质、通讯方式、通讯类型、物理层四个方面来介绍485通讯。
1.通讯介质：屏蔽双绞线屏蔽双绞线就是我们通常用的带有屏蔽层的两芯电缆（RVVP）如下图所示：2.通讯方式：半双工如下图所示：RS485的电气接口特性RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓扑结构。
485通讯协议怎么使用(传统光电隔离的典型电路实例)
485通讯协议怎么使用（传统光电隔离的典型电路实例）RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达3两个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。
RS485通信网络接口是1种总线式的结构，上位机（以个人电脑为例）和下位机都挂在通信总线上，RS485物理层的通信协议由RS485标准和PLC的多机通讯方式。
传统光电隔离的典型电路VDD与+5V1（VCC485）是两组不共地的电源，一般用隔离型的DC-DC来实现。
通过光耦隔离来实现信号的隔离传输，ISL3152EIBZ与MCU系统不共地，完全隔离则有效的抑制了高共模电压的产生，大大降低485的损坏率，提高了系统稳定性。
但也存在电路体积过大、电路繁琐、分立器件过多，传输速率受光电器件限制等缺点，对整个系统的稳定性也有一定影响。
第一步，配置好串口发送、接收端引脚和485控制引脚；因为RXD1引脚相对于STM32芯片来说是接收外来数据，所以设置为输入；TXD1引脚相对于STM32芯片来说是对外发送数据，所以设置为输出；TRE1 引脚是对外发送1或0高低电平命令，所以设置为输出；/******************************************************************函数名称：UART2Init*功能描述：对串口2参数进行设置、485控制端口初始化**输入参数：无*返回值：无*其他说明：无*当前版本：v1.0*-----------------------------------------------------------------*******************************************************************/。
(word完整版)宇电AIBUS通讯协议说明(V7[1].0)
![(word完整版)宇电AIBUS通讯协议说明(V7[1].0)](https://img.taocdn.com/s3/m/ef4d43cf84868762caaed579.png)
AIBUS通讯协议说明（V7.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS）更快的速率（相同波特率下快3-10倍），适合组建较大规模系统。
AIBUS采用了16位的求和校正码，通讯可靠，支持4800、9600、19200等多种波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为50mS。
仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。
这使得AIDCS系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力，V7.X版本AI-7/8系列仪表允许连续写参数，写给定值或输出值，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。
数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。
通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。
AI仪表采用多机通讯协议，采用RS485通讯接口，则可将1~80台的仪表同时连接在一个通讯接口上。
RS485通讯接口通讯距离长达1KM以上（部分实际应用已达3-4KM），只需两根线就能使多台AI仪表与计算机进行通讯，优于RS232通讯接口。
宇电AI501RS485通讯协议说明
宇电AI501RS485通讯协议说明
一、协议格式
1、帧格式
（1）令牌头：固定为0xFE。
（2）地址码：具有唯一性的地址码，上位机与站点连接时，上位机会先读取站点的地址码以确定与之通讯的站点号，每台站点有独立的地址码，其值由上位机设置，可为1~254
（3）功能码：表示数据载荷的命令及操作指令，功能码根据功能不同划分为“读指令”或“写指令”。
所有数据的读写操作，都由功能码指定。
（4）校验码：用于数据校验，以确保数据的完整性和准确性，校验码结果固定为1字节，其校验方式为：将通讯帧中从令牌头到校验码之前所有的字节累加求和，最终结果与校验码相等。
（5）结束码：固定为0xFF，标定结束，以示通讯已完成。
2、数据格式
二、指令码
1、读指令
（1）01H：读站点通讯地址。
设备地址功能码校验码结束码
0xFE 0x01 M 0xFF M：校验码为0xFE+0x01之和结果。
最新RS485仪表通讯协议
最新RS485仪表通讯协议案场各岗位服务流程销售大厅服务岗：1、销售大厅服务岗岗位职责：1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点；2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。
班中工作程序服务流程行为规范迎接指引递阅资料上饮品（糕点）添加茶水工作要求1）眼神关注客人，当客人距3米距离时，应主动跨出自己的位置迎宾，然后侯客迎询问客户送客户注意事项15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！”3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人；4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）；7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等待；阶段工作及服务流程班中工作程序工作要求注意事项饮料（糕点服务）1）在所有饮料（糕点）服务中必须使用托盘；2）所有饮料服务均已“对不起，打扰一下，请问您需要什么饮品”为起始；3）服务方向：从客人的右面服务；4）当客人的饮料杯中只剩三分之一时，必须询问客人是否需要再添一杯，在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触；5）在客人再次需要饮料时必须更换杯子；下班程序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导；2）填写物资领用申请表并整理客户意见；3）参加班后总结会；4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1）为来访的客人提供全程的休息及饮品服务；2）保持吧台区域的整洁；3)饮品使用的器皿必须消毒；4）及时补充吧台物资；5）收集客户意见、建议及问题点；1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。
宇电AIBUS及MODBUS通讯协议说明V80
宇电AIBUS及MODBUS通讯协议说明（V8.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现全面的功能，其特点是写参数的同时亦可完成读功能，因此写参数时不破坏读的循环周期时间，加上指令长度较少，因此具有比MODBUS更快的速率（尤其是有写入指令时，MODBUS的写入指令不能同时完成读下位机数据的功能，会破坏读指令的周期，延长了读的循环周期），AIBUS协议具有组建大规模过程控制系统能力。
AIBUS采用了16位的求和校正码，下位机运算快速且通讯可靠，支持9600和19200等不同波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为40mS。
仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。
这使得采用仪表+上位机结构的测控系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力。
宇电AI-5系列仪表写入寿命可达100万次，而AI-7/8系列仪表则允许连续写参数，如写给定值或输出值，写入寿命高达10亿次，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。
数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。
通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。
宇电AIBUS及MODBUS通讯协议说明V80
宇电AIBUS及MODBUS通讯协议说明（V8.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现全面的功能，其特点是写参数的同时亦可完成读功能，因此写参数时不破坏读的循环周期时间，加上指令长度较少，因此具有比MODBUS更快的速率（尤其是有写入指令时，MODBUS的写入指令不能同时完成读下位机数据的功能，会破坏读指令的周期，延长了读的循环周期），AIBUS协议具有组建大规模过程控制系统能力。
AIBUS采用了16位的求和校正码，下位机运算快速且通讯可靠，支持9600和19200等不同波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为40mS。
仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。
这使得采用仪表+上位机结构的测控系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力。
宇电AI-5系列仪表写入寿命可达100万次，而AI-7/8系列仪表则允许连续写参数，如写给定值或输出值，写入寿命高达10亿次，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。
数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。
通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。
AIBUS通讯协议说明7.0
AIBUS 通讯协议说明（V7.0 ）AIBUS 是厦门宇电自动化科技有限公司为AI 系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS ）更快的速率（相同波特率下快3-10 倍），适合组建较大规模系统。
AIBUS 采用了16 位的求和校正码，通讯可靠，支持4800 、9600 、19200 等多种波特率，在19200 波特率下，上位机访问一台AI-7/8 系列高性能仪表的平均时间仅20mS ，访问AI-5 系列仪表的平均时间为50mS 。
仪表允许在一个RS485 通讯接口上连接多达80 台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC 的上位机软件广泛采用WINDOWS 作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC 的应用，更为工业自动化带来新的界面。
这使得AIDCS 系统价格大大低于传统DCS 系统，而性能及可靠性也具备比传统DCS 系统更优越的潜力，V7.X 版本AI-7/8 系列仪表允许连续写参数，写给定值或输出值，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI 系列仪表使用异步串行通讯接口，接口电平符合RS232C 或RS485 标准中的规定。
数据格式为1 个起始位，8 位数据，无校验位，1 个或2 个停止位。
通讯传输数据的波特率可调为4800~19200 bit/S ，通常用9600 bit/S ，单一通讯口所连接仪表数量大于40 台或需要更快刷新率时，推荐用19200bit/S ，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S 。
AI 仪表采用多机通讯协议，采用RS485 通讯接口，则可将1~80 台的仪表同时连接在一个通讯接口上。
RS485 通讯接口通讯距离长达1KM 以上（部分实际应用已达3-4KM ），只需两根线就能使多台AI 仪表与计算机进行通讯，优于RS232 通讯接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AIBUS通讯协议说明（V7.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS）更快的速率（相同波特率下快3-10倍），适合组建较大规模系统。
AIBUS采用了16位的求和校正码，通讯可靠，支持4800、9600、19200等多种波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为50mS。
仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。
AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。
基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。
最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。
这使得AIDCS系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力，V7.X版本AI-7/8系列仪表允许连续写参数，写给定值或输出值，可利用上位机将仪表组成复杂调节系统。
一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。
数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。
通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。
AI仪表采用多机通讯协议，采用RS485通讯接口，则可将1~80台的仪表同时连接在一个通讯接口上。
RS485通讯接口通讯距离长达1KM以上（部分实际应用已达3-4KM），只需两根线就能使多台AI仪表与计算机进行通讯，优于RS232通讯接口。
为使用普通个人计算机PC能作上位机，可使用RS232/RS485或USB/RS485型通讯接口转换器，将计算机上的RS232通讯口或USB口转为RS485通讯口。
宇电为此专门开发了新型RS232/RS485及USB/RS485转换器，具备体积小、无需初始化而可适应任何软件、无需外接电源、有一定抗雷击能力等优点。
按RS485接口的规定，RS485通讯接口可在一条通讯线路上连接最多32台仪表或计算机。
需要联接更多的仪表时，需要中继器，也可选择采用75LBC184或MAX487等芯片的通讯接口。
目前生产的AI仪表通讯接口模块通常采用75LBC184，这种芯片具备一定的防雷击和防静电功能，且无需中继器即可连接约60台仪表。
AI仪表的RS232及RS485通讯接口采用光电隔离技术将通讯接口与仪表的其他部分线路隔离，当通讯线路上的某台仪表损坏或故障时，并不会对其它仪表产生影响。
同样当仪表的通讯部分损坏或主机发生故障时，仪表仍能正常进行测量及控制，并可通过仪表键盘对仪表进行操作，工作可靠性很高。
16位校验码的正确性是简单奇偶校验的30000倍，基本能保证数据可靠性。
并且同一网络上有其他公司也采用主从方式通讯的产品时，如PLC、变频器等，多数情况下AI系列仪表都不会受其它公司产品通讯干扰，不会产生采集数据混乱或无法通讯的问题。
但是AI仪表协议并不能保证其它公司产品能否正常工作，所以除非万不得已，不应将AI仪表与其它产品混在一个RS485通讯总线上，而应分别使用不同的总线。
二、通讯指令AI仪表采用16进制数据格式来表示各种指令代码及数据。
AI仪表软件通讯指令经过优化设计，标准的通讯指令只有两条，一条为读指令，一条为写指令，两条指令使得上位机软件编写容易，不过却能100%完整地对仪表进行操作；标准读和写指令分别如下：读：地址代号+52H（82）+要读的参数代号+0+0+校验码写：地址代号+43H（67）+要写的参数代号+写入数低字节+写入数高字节+校验码地址代号：为了在一个通讯接口上连接多台AI仪表，需要给每台AI仪表编一个互不相同的通讯地址。
有效的地址为0~80（部分型号为0~100），所以一条通讯线路上最多可连接81台AI仪表，仪表的通讯地址由参数Addr决定。
仪表内部采用两个重复的128~208（16进制为80H~D0H）之间数值来表示地址代号，由于大于128的数较少用到（如ASC方式的协议通常只用0-127之间的数），因此可降低因数据与地址重复造成冲突的可能性。
AI仪表通讯协议规定，地址代号为两个相同的字节，数值为（仪表地址+80H）。
例如：仪表参数Addr=10（16进制数为0AH，0A+80H=8AH），则该仪表的地址代号为：8AH 8AH参数代号：仪表的参数用1个8位二进制数（一个字节，写为16进制数）的参数代号来表示。
它在指令中表示要读/写的参数名。
校验码：校验码采用16位求和校验方式，其中读指令的校验码计算方法为：要读参数的代号×256+82+ADDR写指令的校验码计算方法为以下公式做16位二进制加法计算得出的余数（溢出部分不处理）：要写的参数代号×256+67+要写的参数值+ADDR公式中ADDR为仪表地址参数值，范围是0~80（注意不要加上80H）。
校验码为以上公式做二进制16位整数加法后得到的余数，余数为2个字节，其低字节在前，高字节在后。
要写的参数值用16位二进制整数表示。
（例如：读的校验码计算如下：设ADDR为1，要读的参数代号为15，其对应16位二进制为0000 0000 0001 0101，要读的参数的代号×256相当于左移8位，即为：0001 0101 0000 0000；82（十进制）对应的16位二进制为0000 0000 0101 0010，ADDR对应的16位二进制为0000 0000 0000 0001，把以上公式做16位二进制相加得:0001 0101 0101 0011,即为16进制的1553，同时也为余数，然后调整为低字节在前，高字节在后，即为5315）返回数据：无论是读还是写，仪表都返回以下10个字节数据：测量值PV+给定值SV+输出值MV及报警状态+所读/写参数值+校验码其中PV、SV及所读参数值均各占2个字节，代表一个16位二进制有符号补码整数，低位字节在前，高位字节在后，整数无法表示小数点，要求用户在上位机处理；MV占一个字节，按8位有符号二进制数格式，数值范围-110~＋110，状态位占一个字节，校验码占2个字节，共10个字节。
不同型号仪表返回各数据含义如下：返回校验码：PV+SV+（报警状态*256+MV）+参数值+ADDR按整数加法相加后得到的余数。
计算校验码时，每2个8位字节组成1个16位二进制整数进行加法运算，溢出数忽略，余数作为校验码。
巡检仪具备状态字节B，对于V7.5版本以上调节器、温控仪、单显表，MV则可交替代表MV值及状态字节B（由状态字节A的位6决定）。
状态字节B的位0~6分别表示OP1、OP2、AL1、AL2、AU1、AU2及MIO 口的输入状态，0表示为未接通或未输出，1表示外部开关接通或有输出，OUTP或AUX做调节输出时则对应位固定为0。
利用功能可将对应端口作为上位机开关量的输出或输出，应用ALP参数设置没有用到的报警端口均可作为I/O端口，利用修改NONC（常开/常闭）参数即可实现对开关量的输出，作为开关量输入时，应将nonc对应位设置为常开，若读入信号为1，则表示外部开关闭合或有信号输入。
AI仪表可读/写的参数代号表：表二说明：1、如果向仪表读取参数代号在表格中参数以外，则仪表不会返回任何数据。
AI-501/701型仪表不具备表格中所有参数，当读写实际参数表以外的参数或备用参数时，仪表实际均对SP1参数操作。
2、带手动调节功能的仪表处于手动状态时，可通过写1AH参数来调节手动输出值。
3、AI-7048型4路控制器占4个地址，比如Addr=5，则5，6，7，8分别为4个回路的通讯地址。
4、程序控制字：对于AI-518P/708P/808P等型号程序仪表，15H返回程序控制字，其高位字节数值为0，低位字节数据则如下：（X）（X）（X）（X）（EV2）（EV1）（HOLD）（STOP）前4位（BIT）目前暂不用，程序中应允许其为任意值；HOLD及STOP=0，则程序运 STOP=0，HOLD=1，则程序暂停；STOP=1，HOLD=1，则程序停止；EV1、EV2表示事件输出状态，为1时表示事件输出动作，为0时表示事件输出无效。
5、累积流量清零：AI-708H/808H的流量累积参数FLJH及FLJL只能清零，不能改写，清零方法是向FLJH写入30808（占2个地址时，必须是用第一个地址），即可清零累积流量FLJH、FLJL及补偿前流量累积EJH及EJL，同时CLn值加1，CLn为只读，不可改写。
向参数代号2AH写入31808，则可清除批量控制累积值，同时复位批量控制输出继电器。
三、编程方法系统采用主从式多机通讯结构，每向仪表发一个指令，仪表返回一个数据。
编写上位机软件时，注意每条有效指令仪表应在0~150mS内作出应答，而上位机也必须等仪表返回数据后，才能发新的指令，否则将引起错误。
如果仪表超过最大响应时间（150mS）仍没有应答，则原因可能无效指令、通讯线路故障，仪表没有开机，通讯地址不合等，此时上位机应重发指令或跳过改地址仪表。
例如，将地址（参数ADDR）为1的仪表的给定值（参数代号0）写为100.0℃(整数为1000），用VB的编程方法如下：1、初始化通讯口，包括与仪表相同的波特率，数据位8，停止位2，无校验。
注意某些厂家的RS232/RS485通讯转换器对RTS、DTR等控制线有一定的要求，上位机软件必须对这些控制线进型编程。
用本公司生产的RS232/RS485转换器则可免去对这些线进行编程。
2、VB编程指令（写SV为1000）为：Dim Cmdout (0 To 7) As ByteCmdout(0)=129Cmdout(1)=129Cmdout(2)=67Cmdout(3)=0Cmdout(4)=232Cmdout(5)=3Cmdout(6)=44Cmdout(7)=4COMM1.OUTPUT=Cmdout仪表返回数据：Dim instring() as byteDim pv as integer, sv as integer, mv as integer, alm as integer, cs as integer, crc as integerinstring = MSComm1.Input '假设已经有数据返回pv= Join2Byte(instring(0), instring(1))sv= Join2Byte(instring(2), instring(3))mv= (instring(4))alm= integer(instring(5))cs= Join2Byte(instring(6), instring(7))crc= Join2Byte(instring(8), instring(9))Public Function Join2Byte(lowbyte As Byte, highbyte As Byte)Dim c As Integerc = highbyteIf c > 127 Thenc = (c - 256) * 256Elsec = c * 256End IfJoin2Byte = c + lowbyteEnd Function注：对于AI-5XX系列仪表，写入参数周期不易低于2分钟，否则可能导致仪表在5年保修期内损坏存储单元损坏。
