交流耐压试验技术
交流耐压试验技术
工频交流耐压试验
升压必须从零开始，切不可冲击合闸。升压速度在75 ％试验电压以前，可以是任意的，自75％电压开始应均匀 升压，约为每秒2％试验电压的速率升压（以 DL 474.492《现场绝缘试验实施导则 交流耐压试验》为准）。耐 压试验后，迅速均匀降压到零，然后切断电源。
工频交流耐压试验
1.6 试验步骤
工频交流耐压试验
3、带电悬浮电位的金属件放电
在加压过程中，被试变压器内部如有像炒豆 般的放电声，而电流表的指示又很稳定，这可能 是带有悬浮电位的金属件放电（如在制造过程中， 铁芯和接地的夹件未用金属片连接，当两者之间 达到一定的电压时，便会发生放电）。
4、固定绝缘爬电
若出现哧哧的放电声，或是沉闷的响声，电 流表指示突增，这是由于内部固体绝缘爬电，或 线圈端部对铁轭爬电。再重复试验时，放电电压 就明显下降。
工频交流耐压试验
ቤተ መጻሕፍቲ ባይዱ5、外部试验回路放电
当外部试验回路绝缘击穿时，将发生明显的 响声和放电火花，这是容易观察判断的。此外， 在试验时，空气中有轻微电晕或瓷件表面有很轻 微的放电，仍属于正常现象。
工频交流耐压试验
1.8 试验注意事项 1.8.1 容升效应 1.8.2 电压谐振 1.8.3 其他事项
工频交流耐压试验
交流耐压试验技术
一、概述
交流耐压试验是鉴定电气设备绝缘强度最直 接的方法，它对于判断电气设备能否投入运行具 有决定性的意义，也是保证设备绝缘水平、避免 发生绝缘事故的重要手段。因为交流耐压试验能 充分反映电气设备在交流电压下运行时的实际情 况，能真实有效地发现绝缘缺陷。
交流耐压试验是破坏性试验。在试验之前必 须对被试品先进行绝缘电阻、吸收比、泄漏电流、 介质损失角等项目的试验，试验结果正常方能进 行交流耐压试验，若发现设备绝缘情况不良，通 常应先进行处理后再做耐压试验，避免造成不应 有的绝缘击穿。
40000kVA-110kV电力变压器的交流耐压试验的技术方案
一、被试品对象及试验要求1．40000kVA/110kV电力变压器的交流耐压试验，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。
2．26kV/35kV,300mm2电缆1200m，电容量≤0.228μF，试验频率为30-300Hz,试验电压52kV。
3．110kV线路绝缘子，开关，母线的交流耐压试验，试验频率为30-300HZ，最高试验电压265kV。
4. 8.7kV/10kV，300mm2电缆3000m，电容量≤1.2μF，试验频率为30-300Hz,试验电压22kV。
5. 64kV/110kV，300mm2电缆300m，电容量≤0.03μF，试验频率为30-300Hz,试验电压128kV。
6. 110kV变电站GIS设备，35kV变压器、配电设备交流耐压，试验频率为30-300Hz,试验电压184kV。
二、工作环境1.环境温度：－150C–40 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤1500米；三、装置主要技术参数及功能1.额定容量：270kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；90kV；180KV；270kV4.额定电流：6A； 3A； 1.0A；5.工作频率：20-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定26kV/35KV,300mm2电缆1200m，电容量≤0.228μF，试验频率为30-300Hz试验电压52kV。
低压电缆交流耐压试验
低压电缆交流耐压试验低压电缆交流耐压试验是对低压电缆的一项重要测试，旨在评估电缆在正常运行工况下的耐压能力。
本文将从测试目的、测试方法、测试步骤和测试结果等方面进行详细介绍。
一、测试目的低压电缆交流耐压试验的主要目的是检验电缆在额定电压下的耐压能力，以验证其在正常工作条件下的安全可靠性。
通过测试，可以发现电缆是否存在绝缘击穿、绝缘损耗过大等问题，为电缆的安装和使用提供技术依据。
二、测试方法低压电缆交流耐压试验一般采用交流高压法进行，具体步骤如下：1. 准备测试设备：测试设备包括交流高压发生器、电流表、电压表、耐压仪等。
2. 连接测试回路：将电缆的两端分别接入交流高压发生器的高压输出端和地线端，同时接入电流表和电压表。
3. 设置测试参数：根据电缆的额定电压和规格，设定测试的电压和时间参数。
4. 开始测试：打开交流高压发生器，逐步升压，观察电压和电流的变化情况。
5. 记录测试数据：记录电压和电流的数值，以及测试时间。
6. 结束测试：达到设定的测试时间后，逐步降压并关闭测试设备。
三、测试步骤低压电缆交流耐压试验的具体步骤如下：1. 预处理：将待测试的电缆进行必要的预处理，包括清洁表面、检查绝缘外观等。
2. 连接测试设备：将电缆的两端分别连接到测试设备上，并确保连接牢固、接触良好。
3. 调整测试参数：根据电缆的额定电压和规格，调整测试设备的参数，包括测试电压和测试时间等。
4. 开始测试：打开测试设备，开始进行交流耐压试验。
5. 观察测试情况：观察测试过程中的电流和电压变化情况，注意是否有异常现象出现。
6. 记录测试数据：记录测试过程中的电流值、电压值、测试时间等数据。
7. 分析测试结果：根据测试数据分析测试结果，判断电缆的耐压能力是否符合要求。
8. 编写测试报告：根据测试结果编写测试报告，包括测试目的、测试方法、测试参数、测试结果等内容。
四、测试结果低压电缆交流耐压试验的结果应包括电流、电压和测试时间等数据，以及对测试结果的评估。

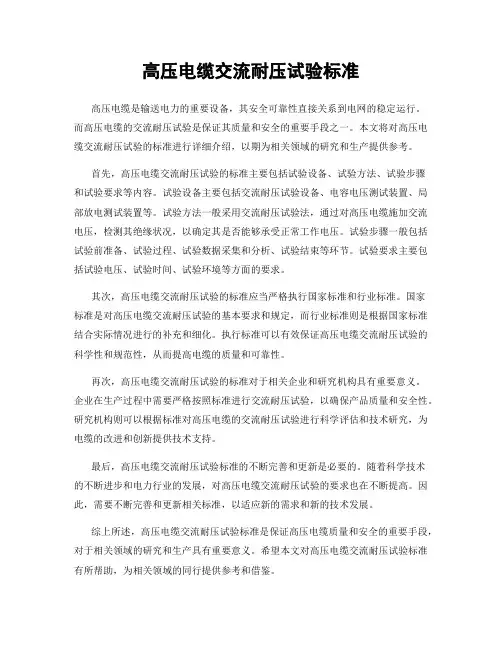

高压电缆交流耐压试验标准
高压电缆交流耐压试验标准高压电缆是输送电力的重要设备，其安全可靠性直接关系到电网的稳定运行。
而高压电缆的交流耐压试验是保证其质量和安全的重要手段之一。
本文将对高压电缆交流耐压试验的标准进行详细介绍，以期为相关领域的研究和生产提供参考。
首先，高压电缆交流耐压试验的标准主要包括试验设备、试验方法、试验步骤和试验要求等内容。
试验设备主要包括交流耐压试验设备、电容电压测试装置、局部放电测试装置等。
试验方法一般采用交流耐压试验法，通过对高压电缆施加交流电压，检测其绝缘状况，以确定其是否能够承受正常工作电压。
试验步骤一般包括试验前准备、试验过程、试验数据采集和分析、试验结束等环节。
试验要求主要包括试验电压、试验时间、试验环境等方面的要求。
其次，高压电缆交流耐压试验的标准应当严格执行国家标准和行业标准。
国家标准是对高压电缆交流耐压试验的基本要求和规定，而行业标准则是根据国家标准结合实际情况进行的补充和细化。
执行标准可以有效保证高压电缆交流耐压试验的科学性和规范性，从而提高电缆的质量和可靠性。
再次，高压电缆交流耐压试验的标准对于相关企业和研究机构具有重要意义。
企业在生产过程中需要严格按照标准进行交流耐压试验，以确保产品质量和安全性。
研究机构则可以根据标准对高压电缆的交流耐压试验进行科学评估和技术研究，为电缆的改进和创新提供技术支持。
最后，高压电缆交流耐压试验标准的不断完善和更新是必要的。
随着科学技术的不断进步和电力行业的发展，对高压电缆交流耐压试验的要求也在不断提高。
因此，需要不断完善和更新相关标准，以适应新的需求和新的技术发展。
综上所述，高压电缆交流耐压试验标准是保证高压电缆质量和安全的重要手段，对于相关领域的研究和生产具有重要意义。
希望本文对高压电缆交流耐压试验标准有所帮助，为相关领域的同行提供参考和借鉴。
变压器交流耐压试验的原理及实验方法
变压器交流耐压试验的原理及实验方法交流耐压试验是考验被试品绝缘承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。
交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，交流耐压试验能真实有效地发现绝缘缺陷。
标签：绝缘；耐压；试验；谐振；变压器。
一耐压试验的目的工频交流耐压试验是考验被试品绝缘承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。
交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，能真实有效地发现绝缘缺陷。
交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。
各种预防性试验方法，各有所长，均能分别发现一些缺陷，反应出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，但交流耐压试验一般比运行电压高，因此通过试验已成为保证变压器安全运行的一个重要手段。
二交流耐压试验装置原理交流耐压试验装置也叫調频串联谐振耐压装置，谐振耐压装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。
串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。
被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。
图中：E—变频电源、T—中间变压器、L—高压电抗器、C1、C2—分压电容器、V—电压监测单元、（M1、M2、M3）—避雷器、CX—被试品我们已知，在回路频率f=1/2π√LC 时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q 倍。
Q 为系统品质因素，即电压谐振倍数，一般为几十到一百以上。
2-#6发电机交直流耐压试验技术安全措施
技术安全措施#6发电机定子绕组交直流耐压试验（A版）批准：李金志审定：毛正中审核：冯大军编写：胡汉宇湖北华电襄樊发电有限公司生产技术部2010年4月20日#6发电机定子绕组交直流耐压试验技术安全措施一、试验原因和目的交流耐压试验是检测线棒质量一道严格的工序。
主要考验线棒的抗电强度，保证运行电压下的绝缘水平,发现集中性的局部缺陷，如局部损伤、受潮、气泡等。
直流耐压试验能发现定子绕组的贯穿性缺陷及绕组端部的局部缺陷。
根据分段试验电压下的电压与泄漏电流的相应变化来分析泄漏电流的发展趋势。
在某些情况下（如受潮），还可以在绝缘未击穿之前就能发现绝缘缺陷。
发电机耐压试验是发电机的重要试验项目，由于试验是在高电压下进行，且交流耐压试验是一种破坏性试验，对线棒的损坏具有累积效应，所以试验前要做好充分的准备工作及完备的技术安全措施，试验人员对试验程序和方法要熟练掌握。
为使试验工作安全顺利进行，特编制本技术安全措施。
二、批准部门和文件根据公司批准的#6机检查性大修标准项目。
三、施工措施和要求1、发电机尾端及引出线软连接应拆开（在出线套管处拆）。
发电机与母线保持一段安全距离，封母接地。
2、发电机定子内冷水质通水，水流量接近额定值,水质合格，由电厂运行人员测试水导电率，水导电率应小于1.0×102us/m(20℃)。
3、发电机转子应接地短路，定子测温元件应短路接地，CT二次线圈短路接地，汇水管接地应临时拆开。
4、试验应在排氢后进行。
5、试验场所应挂指示牌，设明显遮拦。
6、使用的试验电源，容量足够。
7、试验场所照明充足，通讯情况良好。
8、试验开始前应确认：附件1：襄樊电厂#6发电机定子绕组高压试验安全技术措施确认表。
完成。
本试验技术安全措施经批准后，方可执行。
四、质量标准和依据1、《三相同步电机试验方法》GB/T 1029-932、《电力设备预防性试验规程》DL/T596-19963、《电业安全工作规程》4、厂家技术资料。
6.交流耐压试验
1)用电压互感器测量
在试验变压器高压侧与被试品并联一测量用电压互感受器；电压互感器二次侧接电压表测量电压；利用电压互感器变比换算出高压侧电压。
这种测量方法，简单、准确度高，但测量电压不宜太高。
2)用静电电压表测量
将静电电压表与被试品并联，直接测出被试品的高压电压。但现场使用时，受风、天气、外界电磁场干扰较大，不宜现场使用，多用于试验室内。
每次耐压试验时，需与试验变
压器空载时的变比进行校准。将电容
分压器与空载变压器连接，逐渐升高
U1，记录低压电容上的电压U2，得到
校正曲线。分压器校正曲线
试验时，接上试品Cx，根据校正曲线找出所需加试验电压U2，进行升压试验。
2.交流耐压试验加压方法
加压
方法
工频耐压试验
感应耐压试验
冲击电压试验
加压
在一次侧直接加45~65Hz的高压
6.5调压器不在零位时不能合闸，也不能突然切断电源，一般应在调压器降至零位时拉闸。
6.6在升压或耐压试验过程中，如发现下列异常，应立即降压，切断电源，停止试验并查明原因。
1)电压表指针摆动很大；
2)发现绝缘烧焦或冒烟；
3)被试品内有不正常的声音。
6.7当被试设备被击穿时，应能自动切断电源；
6.8在试验回路的低压部分，可能出现高电压的地方安装保护放电管或压敏电阻器，以免高压侵入危及人身安全。
对于n台变压器串级使用时，试验装置利用率 ，可见，随着级数的增加，装置利用率显著降低，因此一般串级级数n小于3~4。
1.3控制保护部分
交流耐压试验回路需有强大的控制保护和报警功能，它包括：过流保护、过压保护、闪络保护、零位保护、过热保护、高压异常保护等。从而极大地保证设备及人身的安全，保证试验顺利进行。如升压必须从零开始；当被试品被击穿时，能自动切断电源；在自动式升压装置中还应能够控制升压、降压及停止、跳闸等。
电气设备交流耐压试验方法
电气设备交流耐压试验方法阅读次数： 108次发布时间：2021-3-15 10:26:36一、试验接线图1-1示出了交流耐压试验常用的原理接线图。
实际的试验接线应根据被试品的要求和现场设备的详细条件来确定。
图1-1 交流耐压试验原理图T1—试验变压器 T2—调压器 R1、R2保护电阻器F—球隙 S—开关 C x—被试品 C1、C2—分压电容器根据图1-1，可以把交流耐压试验接线分为五个部分：交流电源部分、调压部分、控制保护部分、电压测量部分和波形改善部分。
二、试验设备交流耐压试验电源多为220、380V和6、10kV交流电源，一般小容量被试品交流耐压试验多采用220、380V试验电源，对试验电源电压波形要求较高时，多采用线电压380V。
大容量超高压试验变压器多采用6～10kV移圈式调压器进展调压，故需6～10kV试验电源。
试验电源一般从系统中抽取。
对调压器的根本要求是电压应能从零开始平滑的进展调节，以满足试验所需的任意电压，并且在调节过程中电压波形不发生畸变。
常用的调压器有自耦调压器、移圈式调压器和感应式调压器。
调压器的输出波形应尽可能接近正弦波，调压器的容量通常要求与试验变压器容量一样。
①自耦调压器采用自耦调压器时是现场常用的一种简单的调压方式。
自耦调压器具有体积小、重量轻、效率高、可以平滑地调压、输出波形好、功耗小等优点。
由于自耦调压器试挪动碳刷接触调压，所以容量受到限制，单台容量可作到30kVA，一般用于电压50kV以下小容量试验变压器的调压。
②移圈式调压器移圈式调压器原理接线及构造示意图如图1-2所示。
图1-2 移圈式调压器原理接线构造图(a)原理接线图 (b)构造图它是通过一个可以活动的绕组L3来调节电压的。
其构造特点是：在铁芯的上、下部各套着绕组L1、L2，两者匝数相等，绕向相反，互相串联。
在这两个绕组外面还套着一个可沿铁芯上下挪动的短道路绕组L3。
改变短路绕组L3与反串联的L1、L2两绕组之间的相对位置，就改变了两绕组的阻抗和电压分配，即改变了输出电压u2.它调节电压的原理是：在AX 端加电源电压u1后，电流i在上、下部铁芯中产生方向相反的磁通Ф1和Ф2，它们分别通过非导磁材料各自构成闭合回路，如图1-2(b)所示。
交流耐压试验
交流耐压试验1 交流耐压试验作用概述交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。
交流耐压试验是破坏性试验。
在试验之前必须对被试品先进行绝缘电阻、吸收比、泄漏电流、介质损失角及绝缘油等项目的试验，若试验结果正常方能进行交流耐压试验，若发现设备的绝缘情况不良(如受潮和局部缺陷等)，通常应先进行处理后再做耐压试验，避免造成不应有的绝缘击穿。
2交流试验电压的产生工频高电压通常采用高压试验变压器来产生。
对电容量较大的被试品，可以采用串联谐振回路产生高电压；对于电力变压器、电压互感器等具有绕组的被试品，可以采用100～300Hz的中频电源对其低压侧绕组激磁在高压绕组感应产生高压。
2.1高压试验变压器回路交流耐压试验的接线，应按被试品的电压、容量和现场实际试验设备条件来决定。
通常试验变压器是成套设备。
图1是一种典型的试验接线。
图1工频耐压试验原理接线图T y—调压器；T—试验变压器；R—限流电阻；r—球隙保护电阻；G—球间隙；C x—被试品；C1、C2—电容分压器高、低压臂；V—电压表在进行变压器、电容器等电容量较大的被试品的交流耐压试验时，试验变压器的容量常常难以满足试验要求，现场常采用电抗器并联补偿。
当参数选择适当，使两条并联支路的容抗与感抗相等时，回路处于并联谐振状态，此时试验变压器的负载最小。
采用并联谐振回路应特别注意，试验变压器应加装过流速断保护装置，因为当被试品击穿时，谐振消失，试验变压器有过电流的危险。
2.2串联谐振电路对SF6组合电器(GIS)，发电机和变压器等电容量较大的被试品进行交流耐压试验，需要大容量的试验设备，可采用串联谐振试验装置，它能够以较小的电源容量试验较大电容和较高试验电压的试品，回路由被试品负载电容和与之串联的电抗器和电源组成，如图2所示。
图2串联谐振回路原理接线图当电源频率f、电感L及被试品电容C满足下式时回路处于串联谐振状态，此时(1)回路中电流为(2)式中U lx——励磁电压；R——高压回路的有效电阻。
变压器的交流耐压试验
变压器的交流耐压试验
变压器的耐压试验是对其绝缘强度进行检测的一项重要试验。
交流耐压试验的主要目的是检验变压器在额定电压以下的绝缘强度。
一、试验原理
在变压器的一端输入一个比额定电压高但持续时间很短的高压,同时另一端接地。
如果变压器的绝缘没有发生击穿或表面闪络,说明其绝缘强度能够承受该高压,就通过了耐压试验。
二、试验方法
1. 将变压器的高压绕组接到试验高压发生器的高压端,低压绕组和铁芯接地。
2. 逐步提高试验电压,至额定线电压的1.5倍保持1min,观察是否有绝缘破坏现象。
3. 然后继续升压,直到耐压试验电压值(一般为额定线电压的2倍),维持1min。
4. 最后将试验电压减小至零,完成试验。
三、注意事项
1. 试验过程中,要密切观察绝缘有无异常,一旦发现问题要及时停止试验。
2. 耐压试验必须在无负载的情况下进行。
3. 耐压试验电压的频率应与变压器的额定频率相同。
4. 耐压试验时,要控制电压上升的速率,每秒不超过5kV,避免发生涌入过流。
交流耐压试验是确定变压器绝缘水平的重要试验,其结果关系到变压器的安全可靠运行。
要按规范要求进行试验,并做好绝缘监测,以确保试验的安全与有效性。
交流耐压试验技术PPT培训课件
• 交流耐压试验技术概述 • 交流耐压试验原理 • 交流耐压试验的应用场景 • 交流耐压试验的注意事项与安全措施 • 交流耐压试验的未来发展与挑战
01
交流耐压试验技术概述
定义与特点
定义
交流耐压试验是一种常用的电气绝缘 强度试验方法，通过施加高于正常工 作电压的交流电压来检测设备的绝缘 性能。
交流耐压试验的设备与工具
01
交流耐压试验设备包括高压电源 、调压器、电压表、电流表、保 护电阻、试验变压器等。
02
这些设备与工具的作用是提供稳 定的交流电压和电流，监测电流 和电压的变化，保护被试设备和 操作人员的安全。
交流耐压试验的步骤与操作
01
02
03
04
进行交流耐压试验前，需要先 进行绝缘电阻和吸收比测量， 确认被试设备的绝缘状况。
02
交流耐压试验原理
交流耐压试验的基本原理
交流耐压试验是通过施加高于正常工作电压的交流电压，对 电气设备进行耐压测试，以检验设备的绝缘性能和承受过电 压的能力。
交流耐压试验的原理基于电气设备的绝缘电阻和电容在交流 电压作用下的性能变化，通过测量这些参数的变化，可以评 估设备的绝缘状况和耐压能力。
通过定期进行交流耐压试验，可 以及时发现并修复设备的绝缘缺 陷，提高设备的可靠性和稳定性，
延长设备使用寿命。
防止事故扩大
交流耐压试验能够检测出设备的 绝缘缺陷，及时发现并处理，防 止因设备绝缘损坏而导致的事故
扩大，降低事故损失。
交流耐压试验的历史与发展
01
历史回顾
交流耐压试验技术自20世纪初诞生以来，经历了多个发展阶段，从最初
输电，确 保在正常工作电压下不发生击穿 和闪络。
主变交流耐压试验标准
主变交流耐压试验标准一、试验目的主变交流耐压试验是检验变压器绝缘性能和电气性能的重要手段，旨在确保主变压器在额定电压和规定频率下的正常运行，预防性发现变压器可能存在的绝缘缺陷和隐患，保障电力系统的安全稳定运行。
二、试验要求1. 试验电压为设备额定电压的2倍；2. 试验频率为50Hz；3. 试验持续时间为1分钟；4. 试验期间，主变压器应能承受住规定的电压和频率，不出现闪络、击穿等现象。
三、试验步骤1. 将主变压器断电，并连接好交流耐压试验装置；2. 根据试验要求设定电压、频率和持续时间；3. 开始试验，观察主变压器是否出现异常现象；4. 试验结束后，将电压降低并断开电源；5. 检查主变压器的外观，确保无损坏。
四、试验注意事项1. 试验前应确保主变压器处于干燥状态；2. 试验期间不得进行任何可能导致过电压的操作；3. 如发现异常情况，应立即停止试验，并检查设备；4. 试验结束后，应先断开电源再检查设备。
五、试验标准1. 主变压器在试验期间应无闪络、击穿等现象；2. 主变压器在试验后应无过热现象；3. 主变压器的绝缘电阻应在试验前后无明显变化。
六、结论与建议1. 如果主变压器在试验期间出现闪络、击穿等现象，说明其绝缘性能存在缺陷，需要进行维修或更换；2. 如果主变压器在试验后出现过热现象，说明其冷却系统存在问题，需要进行检查和维修；3. 如果主变压器的绝缘电阻在试验前后无明显变化，说明其绝缘性能良好，可继续使用。
建议定期进行主变交流耐压试验，以确保主变压器的正常运作。
七、安全预防措施为确保主变交流耐压试验的安全进行，应采取以下预防措施：1. 在试验前应对主变压器进行充分的检查，确保其处于良好的工作状态；2. 在试验期间应设置明显的警示标志，避免无关人员靠近；3. 在试验前应对相关人员进行安全培训和技术交底。
110kV变电站交流耐压试验的技术方案
BPXZ-HT-200kVA/200kV一体式变频串联谐振升压装置一、被试品对象及试验要求1、110kV变电站交流耐压试验，试验频率为30-300Hz,试验电压≤200kV。
二、工作环境1.环境温度：－150C–40 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；4.车载式：依维柯三排座工程车；三、装置主要技术参数及功能1.额定容量：200kV A；2.输入电源：单相220V电压，频率为50Hz；3.额定电压：200kV；4.额定电流：1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续5min；过压1.1倍1分钟；8.温升：额定负载下连续运行5min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；12.可实现以下功能1)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
2)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作3)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出4)软件经过严格模拟运行检验，运行安全、稳定、可靠，变频器系统参数设置中有外接分压器变比参数设置。
5)液晶显示屏可显示电源电压和电流；高压输出的频率、电压6)保护功能：具有断电、过流、过压及闪络保护功能；a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。
110kV电力电缆现场交流耐压试验
110 kV电力电缆现场交流耐压试验摘要：本论文探讨了110 kV电力电缆现场交流耐压试验的重要性和实施过程。
通过详细解析关于交流耐压试验的重要性和实施步骤，本文旨在提升电力电缆的性能和安全性。
关键词：110KV电力电缆；现场交流；耐压试验引言电力电缆作为现代电力系统中的重要组成部分，其安全和性能直接影响到整个电力系统的运行稳定性。
交流耐压试验是评估电缆性能的关键方法之一，尤其是对于高压电缆，例如110 kV电力电缆。
本文将探讨110 kV电力电缆现场交流耐压试验的重要性和实施步骤。
1.交流耐压试验的重要性交流耐压试验在电力行业具有举足轻重的地位。
作为一个有效评估电力电缆性能的关键工具，耐压试验是决定电缆是否能在设计参数范围内正常工作的重要方法之一。
首先，电缆的绝缘性能是其安全运行的关键。
高压电缆，比如110 kV电力电缆，其内部的电压高达几十千伏，如果绝缘层有任何微小的缺陷，都可能引发电弧、短路甚至火灾等严重事故。
交流耐压试验可以有效评估电缆的绝缘性能，通过在控制的环境中向电缆施加高电压，检查其在极端条件下的性能。
其次，交流耐压试验可以及时发现电缆的潜在问题。
在电缆生产过程中，可能存在各种不可见的缺陷，比如微小的气泡、杂质或不均匀的绝缘层。
这些问题在日常运行中可能不明显，但在极端条件下可能导致电缆性能的急剧下降。
交流耐压试验可以通过模拟极端条件，暴露这些潜在的问题，从而及时进行修复或更换。
最后，交流耐压试验是电力电缆维护和更换的重要依据。
对于已经投入使用的电缆，定期进行交流耐压试验可以帮助了解其实际工作状况，比如绝缘层的老化程度、导体的损耗等。
通过这些信息，可以精确地进行维护和更换计划，有效延长电缆的使用寿命，同时避免突发的电力系统故障。
交流耐压试验是一个必不可少的工具，不仅能保证电力电缆的安全运行，也能提升电力系统的效率和稳定性。
2. 110 kV电力电缆现场交流耐压试验的实施步骤2.1准备阶段在准备阶段，工作的关键在于确保测试设备、环境和电缆本身的适应性和安全性。
主变交流耐压试验方案
贵州电力建设第二工程公司重大施工方案FA（Z）－MLB/DZ－01工程名称遵义110kV 忠庄变电站新建工程主变交流耐压试验方案发布时间：2010年11月5日实施时间：2010年11月12日遵义110kV忠庄变电站新建工程重大施工方案FA（Z）—MLB/DZ—02编制：审核：审定（施工）：审定（安全）：审定（质量）：批准：贵州电力建设第二工程公司目录1. 目的 (1)2．引用标准 (1)3．技术术语 (1)4．安全措施 (1)5.注意事项 (2)6.试验人员及试验设备 (2)7.被试品主要参数 (3)8．交流耐压试验方法 (3)9．试验结果的分析 (4)1. 目的本试验方案提出了忠庄变#1、#2主变试验所涉及的试验接线、试验设备、试验方法和注意事项等技术细则，以规范交流耐压试验作业、提高试验质量。
交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。
2．引用标准下列标准所包含的条文，通过引用而构成本试验方案的条文。
GB 50150-2006 《电气装置安装工程电气设备交接试验标准》GB/T 2900.1994 《电工术语高电压试验技术和绝缘配合》《国家电网公司电力安全工作规程》（变电所和发电厂电气部分）（试行）DL474.4—1992 《现场绝缘试验实施导则交流耐压试验》3．技术术语闪络——沿介质表面发生的破坏性放电。
击穿——介质中发生的破坏性放电。
串联谐振试验系统——可调节电感、电容或电源频率，使回路发生串联谐振，以获得工频或接近于工频高电压的试验设备。
4．安全措施4.1 进入工作现场的工作人员必须带好安全帽；高空作业时，必须使用安全带。
4.2 试验现场装设围栏，围栏上向外悬挂“止步，高压危险”标示牌，并派人看守，禁止无关人员向围栏靠近。
4.3 试验现场应有可靠接地点，将试验设备及被试设备需接地的端子用螺栓可靠接地。
交流耐压操作步骤
交流耐压操作步骤
一、电机及变压器的交流耐压试验，应符合下列规定：
1.容量为8000kVA以下、绕组额定电压在110kV以下的变压器，线端试验应按表1进行交流耐压试验；
2.容量为8000kVA及以上、绕组额定电压在110kV以下的变压器，在有试验设备时，可按表1验电压标准，进行线端交流耐压试验；
3.绕组额定电压为110kV及以上的变压器，其中性点应进行交流耐压试验，试验耐受电压标准为出厂试验电压值的80％。
二、试验步骤
（1）先将被试品绕组A、B、C三相用裸铜线短路连接；
（2）其余绕组也用裸铜线短路连接，并与外壳一起接地；
（3）将变压器、保护球隙、分压器、接地棒可靠接地（接地线采用4mm及以上的多股裸铜线或外覆透明绝缘层的铜质软绞线）；
（4）将高压控制箱的接地线连接到变压器高压尾上；
（5）连接控制箱与试验变压器的高压侧接线；
（6）导线连接变压器高压端、保护球隙高压端和分压器高压端；
（7）连接分压器和测量仪器；
（8）接线完毕，检查所有接线是否正确；
（9）调节保护球隙间隙，与试验电压的1.1~1.2倍相应，连续3次不击穿。
每次从零开始升压，每次耐压调整球隙时要放电；
（10）高压引线连接变压器高压端、变压器绕组；
（11）开始从零升压，升压时应相互呼唱，监视电压表、电流表的变化，升压时，要均匀升压，升至规定试验电压时，开始计时，1min时间到后，缓慢均匀降压，降至零点，再依次关闭电源；
（12）试验中若发现表针摆动或被试品有异常声响、冒烟、冒火等，应立即降下电压，拉开电源，在高压侧挂上接地线后，再查明原因；
（13）试验完毕，整理现场。
高电压技术工频交流耐压试验报告
实验报告实验项目：工频交流耐压试验
备注：序号（一）、（二）、（三）为实验预习填写项
五、程序调试及实验总结
实验过程：
实验数据：
实验电压（KV）泄漏电流（A）
5 1
10 2.9
15 4.8
20 5.8
25 7.2
实验总结：
通过这次实验，我对高电压技术的工频交流耐压实验有了更深入的了解和体会。
我认识到了工频交流耐压实验的重要性和意义，掌握了工频高电压试验变压器的结构和原理，学会了工频交流耐压实验的基本步骤和方法，还了解了球隙的作用和原理。
通过虚拟仿真软件，我清晰地了解了试验装置的各个组成部分，包括高电压试验变压器、静电电压表以及球隙等。
对这些设备的理解有助于我将理论知识与实际操作相结合，更好地应用于实验中。
