landmark(蓝马)应用技术及实例(包含测井曲线处理)

合集下载

Landmark钻井设计软件

Landmark钻井设计软件
8,000 6,000 4,000 2,000
0
1998
Drilling Data per Well
1999
2000
2001
2002
Depthbased Time-based
TOTAL
钻井协同工作环境 实时数据传输—
-
钻井协同工作环境 及时决策 -3D
钻井协同工作环境 及时决策
3D
Update Reservoir Model
兰德马克钻井设计软件组成
2、AssetView—三维可视化 在丛式定向井、大位移井及分枝井钻井中,利用计算机可视化技术,可以更好
地理解大量井眼轨迹或设计剖面数据,以避免井眼之间发生相撞事故。同时,这种 可视化的数据显示形式,在地质导向钻进过程中也将非常有助于钻井解释与决策。 在钻井设计过程中,为设计人员提供了直观的认识钻井地质环境的工具。
SeisWorks StratWorks
产品 - 三维实时可视化钻井
优点: 3D 可视化能够改进项目组决策 具备3D环境下的井设计能力 多专业的(钻井、地质师和地球物理师)一体化3D 决策协同环境 由于使用平台,系统容易安装、定制和运输 实现办公室和井场的协同工作环境 真正意义上的实时数据更新的3维可视化环境 可实时地进行设计井轨迹和实钻井轨迹比较、解释和分析 为一体化的地质建模和钻井作业提供大量的数据(如,,,,) 基于 先进的三维展示模型 钻井作业知识管理 可应用到钻井设计、钻井作业和事后分析
R03
R03
钻井力学基本模块(扭矩/摩阻) 工程计算器 卡钻分析 钻具临界转速分析 带弯接头分析 工程计算器 水力学分析 工程计算器 井控 波动压力分析 工程计算器 优化固井 工程计算器

Landmark钻井设计软件PPT课件

Landmark钻井设计软件PPT课件

describe
测井、地震资料地层压力预测
DecisionSpace AssetView AssetView
DS 三维可视化钻井基本模块
R03 3D Drill 3D Drill View KM
View
Knowledge
Mgmt
Module
R03
AssetPlanner
DecisionSpace AssetPlann
.
16
兰德马克钻井设计软件组成
2、AssetView—三维可视化 在丛式定向井、大位移井及分枝井钻井中,利用计算机可视化技术,可以更好
地理解大量井眼轨迹或设计剖面数据,以避免井眼之间发生相撞事故。同时,这种 可视化的数据显示形式,在地质导向钻进过程中也将非常有助于钻井解释与决策。 在钻井设计过程中,为设计人员提供了直观的认识钻井地质环境的工具。
Technical Database Environment
OpenWire
Workflow Technical
Right-Time Data Application Environment . 6
Landmark 钻井协同工作环境 及时决策
Real-Time Drilling Collaboration
Integrated Interpretation
3D Drill View
Update Well Plan
Update Reservo.ir Model
Update Interpretation
SeisWorks StratWorks
8
Total Drilling Performance 产品 - 三维实时可视化钻井
的地层压力评价软件。 Presgraf 输入数据种类从泥浆密度、地层压力测试、测井、地震层速度到毛细管压力。其输出

landmark(蓝马)应用技术及实例(包含测井曲线处理)

landmark(蓝马)应用技术及实例(包含测井曲线处理)

纯波数据与成果数据在储层预测中的应用对比
2 叠后反演技术的应用对比
波阻抗剖面对比图
纯波
使用完全相同的 参数,如声波曲线、 地质分层、合成记录 标定、建模参数、反 演参数等,得到了不 同的反演结果---波阻 抗值的动态范围、波 阻抗所反映的储层连 续性及厚度等有不同 程度的差别。说明地 震数据对反演结果的 影响是明显的。
(一) 异常值剔除
曲线的异常值也叫野值, 多数处于曲线的开头和 结尾, 少数处于曲线的中间,通常用极小值或极大 值表示,如“0.000” 或“-999.25” 等等。
有些异常点一目了然,而有的则需要与别的曲 线一起进行综合判断。
剔除异常值的方法有多种,如文件编辑、数据 加载、表格编辑、图形编辑。
(1)加载前通过文件编辑剔除异常值
纯波数据与成果数据在储层预测中的应用对比
5 波形分类技术的应用对比
波形分类和地震相分析对比图
波形分类和地震相分类 结果都有差别
纯波数据与成果数据在储层预测中的应用对比
6 相干技术的应用对比
沿层相干切片效果对比图 用成果数据得到的相干切片断点更清楚,断层更连续
纯波 成果
莫西—雁翎三维 t4 层相干切片
编辑前 编辑中 编辑后
加 载 后 用 图 形 编 辑 剔 除
EPS
编辑前
编辑中
编辑后
加 载 后 用 图 形 编 辑 剔 除
JASON
编辑前
编辑后
(二)
测井曲线的拼接
在实际生产中,一口井的所有曲线往往是 分段测得的,因为无法得到测井公司拼接好的 曲线,只能自己拼接。 拼接方法有多种,如文件编辑拼接法、表 格数据拼接法、图形拼接法、加载拼接法。
当曲线数据量小而且异常点少时,用此方法简单有效。

landmark(蓝马)应用技术及实例(包含测井曲线处理)

landmark(蓝马)应用技术及实例(包含测井曲线处理)

纯波
沿层均方根振幅平面图 成果
通过对多个工区的属性分析研究发现,一般的工区从两种不同数据提取的 属性都不影响宏观分布趋势,只是局部有不同程度的差别,但个别工区资料的 对比结果却有很大的不同,用纯波数据沿层提取的均方根振幅平面图中有一个 明显的突变界限,而成果数据提取的结果中却没有这一界限,该界限在剖面和层面上 都不明显,这一界限可能是连片处理工区的交界处,成果数据通过修饰性处理将这一界
地震相分析软件: Paradm公司 stratmagic 、 LandMark 中的
waveclass
其它相关软件:
Geosec(平衡剖面)、 VVA(地震属性解释) 、
Faps(断层封堵)、TEEC(相干技术)、Opendtect(层序地层学研究与地质体识别系统)等
地震资料一体化综合解释软件
Landmark Geoquest
成果数据是在纯波数据处理的基础上,为 使地震剖面同相轴连续、波组特征清楚、能量 均衡、断层干脆、背景自然等等,做了大量的 修饰性处理得到的结果。所以处理流程的不同 使二者在振幅、频率、相位等方面存在着很大 的差别。
纯波数据与成果数据的区别

常规处理
纯波数据


叠后修饰性处理


SCALE(振幅剪切) 滤波 动平衡
纯波数据与成果数据的区别
3 频谱不同
滤波将会改变地震数据的频率,影响频谱的 形态,同时还会影响频谱能量的变化。
纯波
第一组 频谱对比 成果
第二组 频谱对比
整条线频谱对比 纯波
成果
目的层段1400ms-1800ms频谱对比 纯波
成果
经过修饰性处理,不论整条测线还是目的层段, 频谱形态都有明显的改变

LandMark功能简介

LandMark功能简介

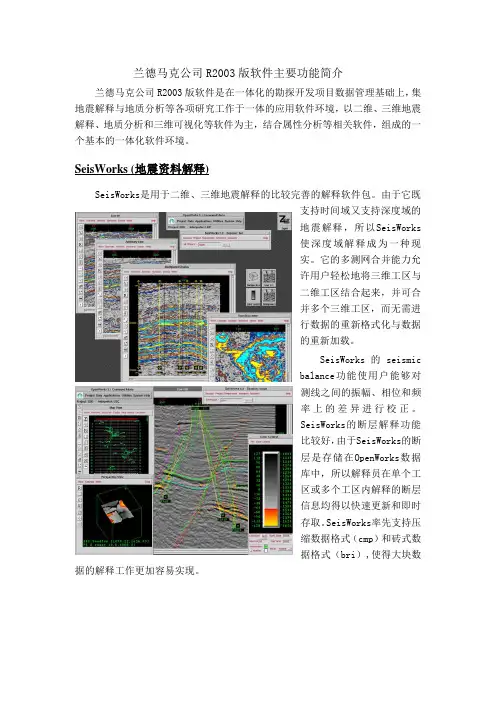

兰德马克公司R2003版软件主要功能简介兰德马克公司R2003版软件是在一体化的勘探开发项目数据管理基础上,集地震解释与地质分析等各项研究工作于一体的应用软件环境,以二维、三维地震解释、地质分析和三维可视化等软件为主,结合属性分析等相关软件,组成的一个基本的一体化软件环境。

SeisWorks (地震资料解释)SeisWorks是用于二维、三维地震解释的比较完善的解释软件包。

由于它既支持时间域又支持深度域的地震解释,所以SeisWorks使深度域解释成为一种现实。

它的多测网合并能力允许用户轻松地将三维工区与二维工区结合起来,并可合并多个三维工区,而无需进行数据的重新格式化与数据的重新加载。

SeisWorks的seismicbalance功能使用户能够对测线之间的振幅、相位和频率上的差异进行校正。

SeisWorks的断层解释功能比较好,由于SeisWorks的断层是存储在OpenWorks数据库中,所以解释员在单个工区或多个工区内解释的断层信息均得以快速更新和即时存取。

SeisWorks率先支持压缩数据格式(cmp)和砖式数据格式(bri),使得大块数据的解释工作更加容易实现。

PostStack(迭后处理)该软件包源于地震处理软件ProMax的可靠算法,PostStack提供了极为方便使用的迭后处理功能,并为用户提供了管理地震数据的方法。

利用迭后处理,用户可优化其数据使之集中展示目标层段的特征,并实现迭后处理多种方案的比较。

迭后处理以其众多的快速、方便的处理方式为特色,用户无须对数据进行重新格式化或拷贝,并可交互地设计迭后处理流程以实现用户的不同需求。

与SeisWorks的一体化,极大地缩短了数据操作时间,使用户有更多的时间进行数据分析。

PostStack ESP (数据体相干分析)相干体分析是帮助用户识别或解释由于断层、地层岩性变化而引起的地震层位不连续的有利工具。

该方法对于精确油藏描述和生产开发阶段的储层研究极为重要。

landmark-初级教程

landmark-初级教程
• 对新区来说,最好作合成记录,建立时深关系,为地震层位的 时深转换作准备;地震剖面解释和成图。 • 属性提取、储层预测相干分析等; • 注意:大工区范围在一套软件上只需建立一次,以后在该机器 上就不用建了,只需建立seismic project工区即可。
数据加载 井列表创建
数据资料加载
Well header (井名,x , y,完钻井深) Test(试井资料)
选择需要建 list 的井名
输入list表 名
Landmark工作流程
• 对一个新区来说,刚装完landmark软件,首先需要建立坐 标参考系统,即建立project大工区范围。比如整个新疆 project的范围; • 建立seismic project工区范围及seismic工区网格; • 加载地震数据,形成3dv数据体; • 井基础数据加载,包括井位坐标数据、曲线加载等;
把鼠标放到合适的位置点击得到下图
选3dv文件 选3d工区
选过井line号
给过井cdp号两侧范围 一般两侧分别为10道
加好的地震剖面
加载合成记录
加地质分层
选择要加的地质分层,点击Add,然后按Apply. 注:地质分层必须在stratawork里建好
子波提取
提取子波方法一
提取子波方法二
• 加载地震数据,形成3dv数据体; • 井基础数据加载,包括井位坐标数据、曲线加载等; • 对新区来说,最好作合成记录,建立时深关系,为地震层位 的时深转换作准备;地震剖面解释和成图。 • 属性提取、储层预测、相干分析等 • 注意:大工区范围在一套软件上只需建立一次,以后在该机 器上就不用建了,只需建立seismic project工区即可。
Landmark工作流程
• 对一个新区来说,刚装完landmark软件,首先需要建立 坐标参考系统,即建立project大工区范围。比如整个新 疆project或准格尔project的范围;

landmark详细教程

landmark详细教程
选择 Ricker
输入合适的主频,如35Hz 其它选项按默认值即可 OK,合成记录的主频将会发生变化。
单击SynTool窗口中左 侧工具栏的LGC,在 编辑区空白处单击, 选择地震数据,便会 将本口井的井旁地震 到加入编辑区(如右 图)。
选择地震 数据体
右键单击TVD栏,选择Datum info,弹出 SynTool-Datum Info窗口 在(P)Velocity中输入合适的速度,并调 节时间飘移Time Shift:Shift Time---to Time 合成记录道将会拉伸或者压缩,使之尽量 与井旁地震道对应。 OK 经过反复调整,合成记录编辑完成。 右键单击Seis栏的头,Add overlay--Synthetic---ok 合成记录将加入井旁地震道中(如上右图 所示)。
输入工区的Upper Right和Lower Left所 对应的Line、Trace 值
新建测网 的名字
选择Grid,分别输入 Upper Right和Lower Left的Line值和Trace 值 X Axis选择Line Original Cartographic Reference System根据 工区实际情况选择正 确的投影系统 输入Line、Trace所对 应的X/Y三点坐标 回车 File---Save 测网建立完成
选择投 影系统
数据库的 空间大小
内容提纲
数据库的建立
数据加载 地震工区的建立
制作地震合成记录
制作相干体
层位解释
层位与断层数据的输出 属性提取
TDQ时深转换
数据加载
一、加载井数据 井数据的加载分为三部分:井位的加载, 测井曲线的加载,分层数据的加载。 1、井位的加载 a 编辑井位文件:well.dat, 共四列:well name、X、Y、depth b 输入井位文件 Command Menu--Data---Import---ASCII Loader Input Data File :选择文件的路径

LandMarK解释思路与技术

LandMarK解释思路与技术
区域标准层标定
层位标定
储层标定
6
技术方法
油砂体标定
单井标定
联井标定
曲线质量 地震基准面
曲线编辑、环境校正
曲线单位
us/ft、us/m
Checkshot应用
子波类型及长度 地震数据极性
井旁道目的层段提取地震子波
充填速度 拉伸调节 反射系数贡献
相对时移调整充填速度
声波厚度编辑进行拉伸调节 精确标定储层、油层
