泵车液压系统(闭式)
泵车液压系统(闭式)液压元件图
2
单向阀
培训教材
中联重科研究院泵车室
3
液控单向阀
培训教材
中联重科研究院泵车室
4
液控单向阀基本应用回路
培训教材
中联重科研究院泵车室
5
梭阀
培训教材
中联重科研究院泵车室
6
换向阀分类
培训教材
中联重科研究院泵车室
7
换向阀分类
培训教材
中联重科研究院泵车室
8
三位阀的中位机能
培训教材
中联重科研究院泵车室
液压基础
▪ 控制阀
• 方向控制阀
1. 单向阀 2. 换向阀 • 压力控制阀 1. 溢流阀 2. 减压阀 • 流量控制阀 1. 节流阀 • 其他 1. 压力继电器
培训教材
中联重科研究院泵车室
1
液压基础
▪ 辅助装置
• 油管 • 管街头 • 滤油器 • 蓄能器 • 油箱 • 冷却器 • 密封件
培训教材
中联重科研究院泵车室
9
电磁换向阀 用于控制液流的开启、停止和方向
(1)阀体 (2)电磁铁 (3)控制阀芯 (4)一个或两个复位弹簧 (5)推杆 (6)应急操作
培训教材
中联重科研究院泵车室
10
电液换向阀
培训教材
中联重科研究院泵车室
11
蓄能器
培训教材
中联重科研究院泵车室
12
常用液压系统图形符号-方向控制
培训教材
中联重科研究院泵车室
13
管路及连接
培训教材
中联重科研究院泵车室
14
泵、马达及油缸
培训教材
中联重科研究院泵车室
15
压力控制阀
培训教材
普斯迈斯特泵车液压系统
目录1.主驱动液压系统 (2)1.1.主泵系统 (2)1.2. 主驱动油路 (2)1.3.低压控制油路（FFH控制系统） (3)1.4.换向加力 (4)1.5. 900转/分控制油路 (5)1.6.高压控制油路 (7)1.7.冲洗阀 139 (8)1.8.SN系统 (9)2.摆阀蓄能器液压系统 (10)3.搅拌，高压清洗水泵液压系统 (12)4.油箱，管路等附件系统 (12)5．液压油和系统清洁度要求 (15)5.1.液压系统污染物的来源： (15)5.2.磨损机理： (16)5.3.液压油的清洁度标准： (16)ISO 4406 (16)NAS 1638 (16)6．泵车与混凝土接触部位的密封与润滑 (17)7．机器主要数据 (18)8.故障与维修 (22)8．1．主油泵 (22)8．2．主油缸 (24)8．3．摆阀系统 (25)普茨迈斯特混凝土泵车液压系统由主驱动液压系统，分配阀液压系统，搅拌－高压水泵液压系统和布料杆－支腿液压系统4个独立液压回路组成。
其中主驱动系统是FFH 闭式液压回路，其余为开式液压回路。
1.主驱动液压系统1.1.主泵系统主泵是德国力仕乐(Rexroth )公司融合了普茨迈斯特专利技术生产的斜盘设计变量柱塞泵RA4VG180HD ，带有37ml/r 内啮合齿轮补油泵。
主泵127内部压力由主泵内两个高压溢流阀控制，设定压力 400bar.补油泵设定最大溢流压力34bar 。
通过两个单向阀在主泵127内部与主油路连接，从油箱135，通过10μ滤油器140吸入冷液压油，向主泵低压吸油油路供油。
用以补充系统内泄漏，和冲洗阀139释放冷却的液压油。
1.2. 主驱动油路主驱动系统又分驱动油路和控制油路。
驱动油路系统由主泵127(180mL/r)和驱动油缸101组成FFH 闭式液压回路系统。
主泵127的A口和B口直接分别与两个驱动油缸101连接，两油缸同侧腔（无杆腔）相连。
当主油泵127从A口或B口输出压力油，进入一个油缸101，形成两驱动油缸一进一退，做功后液压油大部分从另一个油缸101回主泵127的B口或A口，其中约12％通过冲洗阀139进入散热器132冷却后回油箱135。
闭式系统液压原理
闭式系统液压原理
闭式系统液压原理是指液压系统中的液体是在一个封闭的回路中循环流动的一种工作状态。
闭式系统液压系统一般由一个液压泵、液压马达或液压缸、液压控制阀等组成。
系统中的液压泵负责将液体从油箱中吸入并通过管道输送到液压元件进行工作。
液压马达或液压缸将液压泵提供的压力流体转换为机械能来驱动各种执行机构的工作。
在闭式系统中，液压泵通过一个封闭的回路将液压油送至液压马达或液压缸后，流体在执行机构中完成工作后会返回到液压泵中，形成一个封闭的回路，以循环利用液压油。
闭式系统中的液压控制阀起到了控制和调节液压流量的作用，通过调整阀门的开度，可以控制液压泵的泵油量，从而进一步控制液压系统的工作效率和输出力。
闭式系统液压原理的优点是可以节约能源，因为回收了执行机构中的液压油，避免了浪费。
同时，闭式系统还有助于保持液压系统的稳定性，因为液压油的循环流动可以缓解由于温度变化和负载变化带来的液压冲击和压力波动。
总之，闭式系统液压原理通过封闭的回路循环利用液压油来驱动执行机构的工作，具有节能、稳定性好等优点，被广泛应用于各种工程和机械设备中。

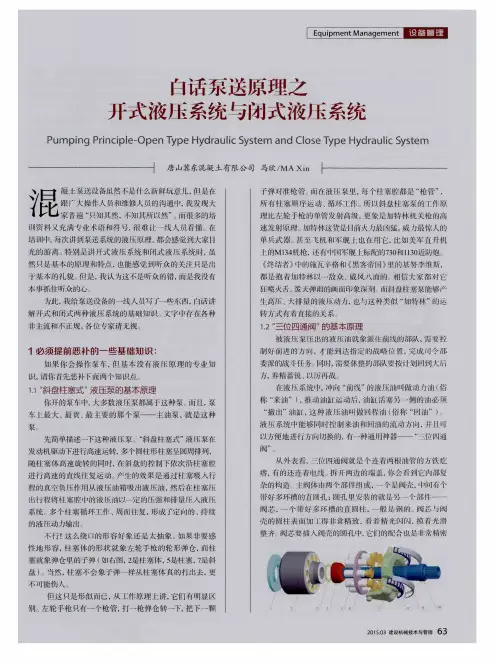

白话泵送原理之开式液压系统与闭式液压系统
子ｊ ￣ ｘ ， Ｊ 准枪 管。ｉ ￣－ （ Ｊ 液压 泵 ， 每 个仕 腔 鄙足 “ 枪管 ” ， 所有 仆 塞 Ｊ 孚运 动 、 循环 ｒ ： 作。所 以斜 盘往 泵 的 ｒ 作原
比左轮 怆 的 管发 日 ｔ 高级 ，虹象址源自特 林机 火怆 的高 闷”
先简单描述—下这 种液压 泵。“ 斜盘柱 塞式”液压 泵在
发动机驱动下进行高速运转， 多个 圆柱 形柱塞呈 圆周排列 ， 随柱 塞体高 速旋 转的 同时 ， 在 斜盘 的控 制下依次 沿柱塞 腔 进 行 高速 的直线往 复运动 产生 的效 果是通 过 往塞吸 人行 程的 真空负压作用从 液 压油箱 吸ｍ液压油 ， 然后 在柱塞 压
委派 的战斗仟务 同时， 需 要休整的部队 要按 汁 ｔ 划Ｉ Ｊ Ｊ １ 纠人
疗， 养精蓄锐 、 以 冉战
１ ． １ 斜盘往 塞式 ” 液压 泵的基本原理
你开的泵车ｒ 卜 ｌ ， 大 多数液 压 泉都属于这 种泵 且， 泵 年上最 大 、 最贵、 最 主 要 的那 个泵一 一 主油 泵 ． 就是 这 种
《 终结 告》 ｔ ｌ ， Ｊ 施冗 十 各 和《 黑客帝 同》 的 努 拿维斯 ． 部是抱 肴 』 Ｊ ｆ 】 特卡 小 以一敌 众 、 威 风 八 而的 相信 大家 邴对 它
狂喷火舌、 泼天 弹雨 的画面印象深 刻 斜盛 塞泉能够产 生 高压 、 大排 量的 液压动 力， 也与这种 类似 “ 加特林 ”的运 转方 式有荷 接 ｎ 勺 关 系。
但这 只是形 似而 已， 从 工作 原理 上讲 ， 它们有 明显区 刖 、 左轮 手枪 只有一个 枪管 ， 打一枪 弹仓转 —下， 把下一 颗
２ ０ １ ５ ． ０ ３ 建 设 机 械 技 术 与 管 理 ６ ３
开式液压系统和闭式液压系统各有什么特点
开式液压系统的特点（1）一般采用双泵或三本供油，先导油由单独的先导泵提供。
有些液压执行元件所需功率大需要合流供油，合流有两种方式：①阀内合流。
一般有双泵合流供给一个阀杆，在由该阀一般杆控制供油给所需合流的液压执行元件。
该合流方式的阀杆的孔径设计需要考虑多泵供油所虚的流通面积。
②阀外合流。
双泵分别通过各自阀杆，通过两阀泛联动操纵，在阀杆外合流供油给所需合流的液压执行元件。
虽然操纵结构相对复杂、体积较大，但由于流经阀杆的饿是单泵流量，阀杆孔径相对较小，而且有可能与其他阀杆通用。
（2）多路阀常进行分块且分泵供油，每一阀组根据实际需要可利用直通供油道和并联供油道两种油道。
前者可实现优先供油，既上游阀杆动作时，压力油就供给该阀杆操纵的液压元件，而下游阀杆操纵的液压元件就不能动作。
后者可实现并供油。
（3）为满足多种作业工况及复合动作要求，一般采用简单的通断型二位二痛阀和插装阀，把油从某一油路直接引到另一油路，并往往采用单向阀防止油回流，构成单向通道。
通断阀操纵有以下3种方式：①采用先导操纵油联动操纵，先导操纵油在控制操纵阀杆移动的同时，联动操纵通断阀。
②采用操纵阀中增加一条油道作为控制通断阀的油道，这样在操纵操纵阀的同时，也操纵了通断阀的开闭。
开式油路的另一缺点是:当一个泵供多个执行器同时动作时，因液压油首先向负载轻的执行器流动，导致高负载的执行器动作困难，因此，需要对负载轻的执行器控制阀杆进行节流。
闭式液压系统具有以下优点：（１）目前闭式系统变量泵均为集成式结构，补油泵及补油、溢流、控制等功能阀组集成于液压泵上，使管路连接变得简单，不仅缩小了安装空间，而且减少了由管路连接造成的泄漏和管道振动，提高了系统的可靠性，简化了操作过程。
（２）补油系统不仅能在主泵的排量发生变化时保证容积式传动的响应，提高系统的动作频率，还能增加主泵进油口处压力，防止大流量时产生气蚀，可有效提高泵的转速和防止泵吸空，提高工作寿命；补油系统中装有过滤器，提高传动装置的可靠性和使用寿命；另外，补油泵还能方便的为一些低压辅助机构提供动力。
混凝土泵车闭式液压系统节能控制策略研究与实施
Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ａ ｎ ｄ ｃ ｏ ｎｄｕｃ ｔ ｏ ｆ ｐｏ ｗｅ ｒ ｓ ａ ｖ ｉ ｎｇ ｓ ｔ ｒ ａ ｔ ｅ ｇ ｙ ｏ ｎ ｃ ｌ ｏ ｓ ｅ ｄ ｈ ｙｄ ｒ ａ ｕｌ ｉ ｃ ｓ ｙ ｓ ｔ ｅ ｍ ｆ ｏ ｒ ｍ ｏ ｕ ｎｔ ｅ ｄ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ｐ ｕｍ ｐ ｔ ｒ ｕｃ ｋ
通 过 实 测， ｚ Ｓ ｒ ｌ ｐ 进 行 闭环 反 馈Ｐ Ｉ Ｄ调 节 ，考 虑混 凝 土泵 送作 业 的复杂 多变 工况 ，为 避免 控制 系统 产生 大 的超 调 和振 荡 ，控 制 系统 采 用Ｐ Ｉ Ｄ参 数 可调 的 自
在不 同负载压力Ｐ 下 ，通过改变发动机转速 和变 量泵 排 量 ，在 满 足 同样 负载 流 量 Ｑ ． 和系 统所 需 功
率Ｐ 的情况 下 ，可 以使 发动 机Ｔ 作 在最 经济 工作 曲
线上 ，从 而实现 动力 系统 节 能的 目的。
制 比例溢 流 阀的 比例 电磁铁控 制 泵 的斜盘 位置 ，并
变 量 泵排量 ； 变量 泵输 出流量 。
经 济性通 常 通过 其万 有特 性来 衡 量 。以发 动机 转速 为 横坐标 ，以输 出转 矩或 汽缸 平 均输 出压 力为 纵坐 标 ，可 以绘 制 出发动 机 等功率 曲线簇 和等 燃 油消耗 曲线簇 ，显 然 ，在某 一 功率 下等 功率 曲线 和 等燃油 消耗 曲线 的切点 为该 功率 下 的最 经济燃 油 点 ，沿切
叼
田 广一发 动机 和变 量 泵之 间 的传 动效 率 ；
一
一
点形成的线即为发动机在不同功率下的最经济工作 曲线 。动力 系统 节能 的 目标 ，就 是通 过调 节发 动机
转 速和 变量 泵排 量 ，使 系统在 不 同功 率下 工作 时都 处 在最 经济 ＿ Ｔ作 曲线 上 。 发动 机和 变量 泵有 如下 动力 学关 系
开式液压系统和闭式液压系统特点
开式液压系统的特点（1）一般采用双泵或三本供油，先导油由单独的先导泵提供。
有些液压执行元件所需功率大需要合流供油，合流有两种方式：①阀内合流。
一般有双泵合流供给一个阀杆，在由该阀一般杆控制供油给所需合流的液压执行元件。
该合流方式的阀杆的孔径设计需要考虑多泵供油所虚的流通面积。
②阀外合流。
双泵分别通过各自阀杆，通过两阀泛联动操纵，在阀杆外合流供油给所需合流的液压执行元件。
虽然操纵结构相对复杂、体积较大，但由于流经阀杆的饿是单泵流量，阀杆孔径相对较小，而且有可能与其他阀杆通用。
（2）多路阀常进行分块且分泵供油，每一阀组根据实际需要可利用直通供油道和并联供油道两种油道。
前者可实现优先供油，既上游阀杆动作时，压力油就供给该阀杆操纵的液压元件，而下游阀杆操纵的液压元件就不能动作。
后者可实现并供油。
（3）为满足多种作业工况及复合动作要求，一般采用简单的通断型二位二痛阀和插装阀，把油从某一油路直接引到另一油路，并往往采用单向阀防止油回流，构成单向通道。
通断阀操纵有以下3种方式：①采用先导操纵油联动操纵，先导操纵油在控制操纵阀杆移动的同时，联动操纵通断阀。
②采用操纵阀中增加一条油道作为控制通断阀的油道，这样在操纵操纵阀的同时，也操纵了通断阀的开闭。
开式油路的另一缺点是:当一个泵供多个执行器同时动作时，因液压油首先向负载轻的执行器流动，导致高负载的执行器动作困难，因此，需要对负载轻的执行器控制阀杆进行节流。
闭式液压系统具有以下优点：（１）目前闭式系统变量泵均为集成式结构，补油泵及补油、溢流、控制等功能阀组集成于液压泵上，使管路连接变得简单，不仅缩小了安装空间，而且减少了由管路连接造成的泄漏和管道振动，提高了系统的可靠性，简化了操作过程。
（２）补油系统不仅能在主泵的排量发生变化时保证容积式传动的响应，提高系统的动作频率，还能增加主泵进油口处压力，防止大流量时产生气蚀，可有效提高泵的转速和防止泵吸空，提高工作寿命；补油系统中装有过滤器，提高传动装置的可靠性和使用寿命；另外，补油泵还能方便的为一些低压辅助机构提供动力。
闭式液压系统介绍及在工程机械中的应用
闭式液压系统介绍及在工程机械中的应用摘要：闭式液压系统是一种封闭式系统，其工作介质经过执行机构后直接回到动力原件（泵）形成一种闭式循环回路，因其工作效率高、结构小、重量轻、微动性好等特点，在工程机械领域得到广泛应用。
该文介绍了闭式液压系统的组成和特点，并以一套双驱动卷缆器为例，分析了其工作原理以及设计的关键性技术。
关键词：闭式液压系统；动力原件；执行机构；工程机械1闭式液压系统简介1.1闭式液压系统组成在闭式液压系统中，工作介质经过执行机构后直接回至液压泵，一般情况下只有当泵的出油和回油流量相同时才可能采用，所以在采用闭式液压系统的机构中，其执行机构通常是液压马达。
一个基本的闭式液压系统通常由闭式循环油路，油压保护单元，内泄油管路，补油单元，变量控制单元和油路冲洗单元组成，这些部分连接如下图1所示：图1 闭式液压系统简图1.2组成单元作用闭式循环油路：液压泵出口液压油进入液压马达，同时液压马达出口液压油直接进入液压泵，液压油在液压泵和液压马达之间循环，形成一条闭式循环回路。
油压保护单元：液压系统中，为了避免因管路堵塞而造成系统油路过高，导致安全事故的发生，一般会在泵出口处安装溢流阀来调节泵出口压力，当液压泵出口油压高于溢流阀设定值时溢流阀开启，液压油将通过溢流阀流回油箱，从而保护系统油压维持在安全范围内。
内泄油管路：液压马达和液压泵等动力元件和执行元件在运行时，因为内部润滑或换热等结构特点，都会存在液压油内部泄漏，为了引出这些液压油，通常会在液压泵和液压马达上加装内泄漏液压油管路，将这部分液压油引回油箱，避免长期憋在机构中造成机构损伤。
补油单元：闭式液压系统油路是一种封闭式循环油路，由于系统各单元中存在内泄漏，闭式油路中的液压油量将逐渐减小，结果将导致液压泵无法平稳运行。
为了避免这类情况，一般会与主泵同轴安装一台辅泵，用于给系统油路补油，同时也可给系统控制油路供油。
变量控制单元：闭式循环回路中，没有节流阀、方向阀等辅助元件，为了实现液压马达运行速度和方向的变化，则只能通过改变液压泵的运行方向和排量来实现。
ZLJ5311THB 47X-5RZ泵车标书(闭式)
中联重科混凝土泵车标书ZLJ5311THB 47X-5RZBids for the ZLJ5311THB 47X-5RZ truck-mounted concrete pump3.2.2精准设计：采用PRO/E、ANSYS、ADMAS、IDEAS等先进软件对臂架、底架、支腿等进行运动学、动力学和装配有限元结构分析，使应力分布趋于最合理，根据计算结果作全面调整，确保臂架系统结构合理，性能优良。
Extractive design: ZOOMLION introduces into PRO/E、ANSYS、ADMAS、IDEAS software, and so on. Through analysis for the boom、base structure and outriggers, stress is very reasonable. According to the calculation, engineers rectify the design, so this will make the boom system more reasonable and unparalleled.3.2.3臂节长度优化组合，实现展臂高度小，展臂速度快，操作更灵活、方便.The boom length is optimized, so it can realize that the angle of opening placing boom is very small, thespeed of opening placing boom is very quickly, operation is more convenient and flexible.3.2.4成熟的X支腿，单侧支撑技术，扩展了泵车场地适应性。
Mature technology of X type outrigger and OSS technology extends the adaptability of the truck-mounted concrete pump.3.2.5多臂智能协调技术（MBIT）实现了流量按需比例分配，降低了臂架抖动，操作更舒适、更安全。
液压闭式回路工作原理
液压闭式回路工作原理液压闭式回路是一种常用的液压系统工作原理，它通过液体在封闭的回路中的流动来实现能量传递和控制。
本文将从液压闭式回路的基本原理、工作过程以及应用领域等方面进行详细阐述。
一、液压闭式回路的基本原理液压闭式回路是由液压泵、液压马达（或液压缸）、液压控制阀和油箱等组成的系统。
液压泵通过机械的方式产生液压能，将液体推送到液压马达或液压缸中，使其执行相应的工作。
液体在回路中的流动通过液压控制阀来控制，实现对液压系统的调节和控制。
二、液压闭式回路的工作过程液压闭式回路的工作过程可以简单概括为四个步骤：液体从油箱被液压泵吸入，经过液压控制阀调节后，进入液压马达或液压缸，产生相应的力或运动；液体在液压马达或液压缸中完成工作后，再返回油箱；液压系统通过液压控制阀来调节液体的流量和压力，以满足工作的需求；液压系统中的油液经过滤、冷却等处理后，再次被液压泵吸入，形成闭环。
三、液压闭式回路的优点液压闭式回路具有以下几个优点：1. 功率密度大：液压系统具有较高的功率密度，可以实现较大的力和运动；2. 可靠性高：由于液压系统的元件较少，结构简单，故可靠性较高；3. 运动平稳：液压系统的流量和压力可以通过液压控制阀进行调节，使得运动平稳；4. 调节范围广：液压系统的调节范围广，可根据不同的工况需求进行灵活调节。
四、液压闭式回路的应用领域液压闭式回路广泛应用于各个行业，如机械制造、航空航天、冶金、矿山、建筑等。
具体应用包括：1. 工程机械：液压挖掘机、装载机、推土机等；2. 冶金设备：连铸机、轧机等；3. 矿山设备：矿山输送机、矿井支护装置等；4. 建筑设备：混凝土泵车、起重机等。
总结：液压闭式回路通过液体在封闭的回路中的流动来实现能量传递和控制。
它具有功率密度大、可靠性高、运动平稳和调节范围广等优点，广泛应用于各个行业。
液压闭式回路的工作过程简单明了，但涉及到的液压控制阀、液压泵等元件的选型和调节仍需要专业知识和经验。
闭式液控液压系统培训GG
• 改变比例减压阀电磁铁的电流，即可改变伺服缸两侧的压力差，斜盘 角度随之改变，主泵排量同时改变，实现泵送速度变化。
信号阀块
四、控制管路的排气排污
液动阀的阀芯动作时，所需液压油的容量很少〔1ml左右〕，所以控制管 路中的空气，是不容易自然排出的，必须拧松液动阀处的管接头排气 。
由于油量变化小，液动阀控制管路中可能积存污染物，所以需要定期排 污，一个月拧松排污一次，排污后按排气程序排气。
五、信号阀两侧必须单独回油，以排除压力波动的干扰
到位
信号。信号阀输出压力油给液动先导阀(摆缸换向〕。
原来的一个整体阀块改为两个阀块
过滤器与滤芯型号 ●恒压泵与臂架泵的吸油过滤器相同，型号： SF2250AF1RM90V，滤芯型号：SF250M90N ●主油泵吸油过滤器型号： SF2250AF1RM25V，滤芯型号：SF250M25N ●系统回油过滤器型号： MPS300RG1P10AVR，滤芯型号：CS100P10A ●臂架系统高压过滤器型号：
对泵车来讲，主油缸和摆动油缸的工作压力可描述为如下曲线：
主油缸
摆缸
0
泵送过程执行元件工作压力变化示意图
从上面的曲线中，可以看出： 在每个工作循环中，左右主油缸和摆动油缸均出现工作压力的交替变化。这种压力变
化不随系统型式和换向方式的影响。 主油缸运动到终端位置时，摆动油缸换向，换向时间秒。摆缸换向后，活塞杆伸出的
混凝土泵车液压系统毕业设计
1.绪论1.1引言随着国内商品混凝土行业和建设机械租赁业务的快速发展，施工规模和范围的扩大及西部大开发，建设机械以及相关混凝土输送机械行业得到了高速发展，混凝土泵车的市场空间进一步扩大。
我国混凝土泵车团体用户主要是年生产能力在30立方米以上有资质的商品混凝土供应商、行业比较大的建设施工单位、各类有一定经济实力和经营规模的施工机械租赁企业、从原建设施工单位分离出来的设备管理部门等；个体用户主要是沿海发达地区的个体搅拌站和个体机械租赁部。
目前在国内团体用户至少有800[1]家以上，按国际常规每家5辆的规模，今后几年其泵车拥有量将会达到4000辆左右，再加上个体用户的1000辆，这个数字非常可观。
现在年成交量约在180辆左右，主要是团体消费，而个体消费增长缓慢的原因是价格问题。
目前，国内此类产品型谱和生产企业不断增加，产品性能、质量都在迅速提升。
随着商品混凝土行业的发展，混凝土泵送机械规格更全，档次更高，泵车布料臂架朝更长的方向发展，由以前的37m占主流，逐步过渡到42～45m为主，47～72m 同样受到市场青睐，如三一重工生产的SY5650THB-72泵车，臂架长度已达到72m，为目前国产最长臂架的泵车。
随着工程进度的加快，泵送排量也有增大的要求，过去排量在60～80m3/h的占60％左右，现在排量要求80～120m3/h的工程越来越多，如杭州湾跨海大桥使用的混凝土泵，基本上都是120m3/h的。
对混凝土泵的机动性要求越来越高。
主要表现在泵车的市场需要增长很快，2002年比2001年增长95.56％，2003年比2002年的增长幅度更大，超过了100％。
另外，车载泵的市场也逐步活跃起来，三一、楚天、中联、鸿得利等厂家都有新品上市。
目前，柴油机动力越来越多，不仅泵车和车载泵要求使用柴油机动力，单拖式泵的比例也逐步增大。
液压系统向集成方向发展，普遍采用开式系统及恒功率控制，特别是大流量的泵，开式系统具有油温低、可靠性高、维修方便等诸多优势。
闭式液压泵工作原理
闭式液压泵工作原理闭式液压泵是一种常见的液压传动装置，它通过产生高压液体来驱动液压系统的执行元件，实现物体的移动或力的传递。
本文将介绍闭式液压泵的工作原理和主要组成部分。
闭式液压泵的工作原理是利用机械的运动能和液体的不可压缩性来实现能量的转换和传递。
其主要由液压泵本体、控制阀和执行机构三部分组成。
液压泵本体是闭式液压泵的核心部分，它通过机械运动产生液体的压力。
液压泵本体通常由驱动轴、柱塞、缸体、出口阀和进口阀等部件组成。
当液压泵启动时，驱动轴带动柱塞在缸体内作往复运动。
在柱塞的往复运动过程中，通过进口阀吸入液体，然后通过出口阀将液体压入液压系统。
控制阀是闭式液压泵的一个重要组成部分，它用于控制液体的流动和压力。
控制阀通常由进口阀、出口阀和液体流道组成。
当液压泵工作时，进口阀打开，液体通过进口阀进入液压泵，然后经过液体流道进入出口阀。
出口阀的开关状态决定了液体是否可以流出泵体，从而控制液体的流动和压力。
执行机构是闭式液压泵的末端执行元件，它负责将液体的能量转换为物体的运动或力的传递。
执行机构通常由液压缸和液压马达组成。
液压泵通过液压缸使柱塞作往复运动，从而实现物体的移动。
液压马达则通过液压泵提供的液体能量来驱动机械设备，实现力的传递。
在闭式液压泵的工作过程中，液体的流动是循环进行的。
当液压泵工作时，液体从进口阀进入泵体，经过柱塞的往复运动产生高压，然后通过出口阀流出泵体，进入液压系统。
当液压泵停止工作时，进口阀关闭，液体停止进入泵体，压力逐渐减小，液体通过出口阀回流到液压泵，形成循环。
闭式液压泵通过液体的压力和机械的运动能来实现能量的转换和传递。
它的工作原理简单清晰，结构紧凑合理，广泛应用于工程机械、冶金设备、航空航天等领域。
通过合理选择液压泵的型号和参数，可以实现不同工况下的高效能量转换和精确控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
培训教材
a
33
1.1.2补油及控制油路系统
• 该系统由补油泵（它包括补油泵、补油泵的溢流阀及 控制主泵排量和油流方向的伺服机构）、电磁比例减 压阀、电磁换向阀、恒功率阀、冲洗阀组成（参见 泵 送单元液压原理）。补油泵的额定工作压力由其溢流 阀控制，调定值为3.0MPa。
培训教材
a
34
补油泵出口油路可分为三路：
排量。
培训教材
a
40
1.2.2分配及润滑泵油路系统工作原理
• 分配油路采用恒压泵，恒压泵调定压力为16MPa、分配 油路溢流阀设定值为18 MPa。
• 当电液换向阀电磁铁不得电时，阀芯处于中位，油路 不通，恒压泵泵出的油进入蓄能器，当蓄能器内压力 达到16MPa（蓄能器充气压力为8～9 MPa），恒压泵内 的压力控制阀起作用，恒压调定值不变而使伺服缸通 过联杆推动油泵斜盘，减小油泵排量，达到节能之目 的。当油路压力降低时，伺服缸通过联杆，使油泵斜 盘改变角度，增大排量。
培训教材
a
32
• 在油泵压力油作用下，一缸前进，另一缸后退，当活 塞运行到行程终点时，从泵送油缸前端逻辑阀拾取液 压信号，控制分配液动阀换向，从而改变油泵进出油 口方向，使泵送缸活塞运动方向改变，实现泵送油缸 活塞交替前进后退。泵送油缸活塞行程终点装有单向 阀，当活塞运行到终点前，泵送油缸单向阀将活塞前 后两腔串通，防止活塞撞击缸底，并对两泵送油缸封 闭腔进行补油。
• 电磁换向阀两端电磁铁交替得电，使液压油从不同端 交替推动伺服阀阀芯，从而改变控制工作油路的方向， 使其交替从不同方向推动伺服缸，伺服缸通过联杆驱 动主泵斜盘向不同方向倾斜，实现主泵进出方向的改 变。
培训教材
a
36
恒功率阀
培训教材
a
37
比例减压阀 按电磁铁电流大小成比例地减低油口A处的压力
而与P口无关.
主泵送油路和补油泵出口油路
• 主泵送系统一个A4VG180主油泵、两个泵送 主油缸、电磁换向阀、逻辑阀、液动阀组成。
培训教材
a
28
A4VG高压泵（液压控制的闭式变量泵）
主泵带HD控制
高压油
低压油
• 主泵带有 HD控制阀， 经HD控制 阀将控制 压力提供 给油泵的 变量活塞， 因而斜盘 和排量无 级可调
培训教材
a
11
电液换向阀
培训教材
a
12
直动式溢流阀
培训教材
a
13
先导式溢流阀
培训教材
a
14
先导式减压阀
培训教材
a
15
节流阀
培训教材
a
16
蓄能器
培训教材
a
17
常用液压系统图形符号-方向控制
培教材
a
18
管路及连接
培训教材
a
19
泵、马达及油缸
培训教材
a
20
压力控制阀
培训教材
a
21
流量控制阀
培训教材
a
41
• 当液动阀一边有控制压力时，阀芯移动，一摆 动油缸油路接通，蓄能器内储存的压力油和恒 压泵泵出油进入摆动油缸，推动S管分配阀摆 动。
• 当液动换向阀的另一端控制压力时，另一摆动 油缸油路接通，推动S管向相反方向摆动。
• 截止阀关闭能保证蓄能器充压。当泵送完毕和 停机维修时，必须反时针旋转截止阀手柄，使 蓄能器能压力油卸荷（分配阀压力表显示值应 为零）。
培训教材
a
22
控制方式
培训教材
a
23
辅件和其他方式
培训教材
a
24
泵车闭式液压系统(液控）
•
一、 工作原理
•
二 、调试规程
•
三、 故障分析
培训教材
a
25
一、工作原理
• 组成： • 1.1 主泵送系统 • 1.2 分配系统 • 1.3 搅拌系统
培训教材
a
26
液压原理图
培训教材
a
27
1.1主泵送系统
培训教材
a
29
培训教材
a
30
逻辑阀--------- 通过压差拾取换向信号
培训教材
a
31
1.1.1主泵送油路工作原理：
• 主泵送系统采用闭式液压回路，由两个
A4VG125主泵或一个180主泵、两个主油缸 组成。主油泵是由两台同型号、同排量的 双向变量轴向柱塞泵组成，同时向泵送油 缸供油，两泵的A、B出口额定工作压力均 调定为28MPa，（最高工作压力实际由恒 功率阀限定，两主油泵安全压力分别由主 泵内的两只高压溢流阀控制）。两只泵送 油缸采用串联联接.
培训教材
a
3
单向阀
培训教材
a
4
液控单向阀
培训教材
a
5
液控单向阀基本应用回路
培训教材
a
6
梭阀
培训教材
a
7
换向阀分类
培训教材
a
8
换向阀分类
培训教材
a
9
三位阀的中位机能
培训教材
a
10
电磁换向阀 用于控制液流的开启、停止和方向
(1)阀体 (2)电磁铁 (3)控制阀芯 (4)一个或两个复位弹簧 (5)推杆 (6)应急操作
泵车液压系统（闭式）
• 液压基础 • 泵车闭式液压系统
培训教材
a
1
液压基础
▪ 控制阀
• 方向控制阀
1. 单向阀 2. 换向阀 • 压力控制阀 1. 溢流阀 2. 减压阀 • 流量控制阀 1. 节流阀 • 其他 1. 压力继电器
培训教材
a
2
液压基础
▪ 辅助装置
• 油管 • 管街头 • 滤油器 • 蓄能器 • 油箱 • 冷却器 • 密封件
第一路为补油油路:
• 由于主油泵两高压溢流阀的单向阀的作用，使该路 油始终与主泵吸油油路相通，对泵送主油路系统进行 补油，使低压腔增压，同时，多余的油经冲洗阀进入 散热器回到油箱进行热交换，实现对闭式油路系统的 热交换，冲洗阀调定的压力值为2.5~2.7MPa。
培训教材
a
35
第二路为控制油路:
• 自补油泵泵出来的压力油经电磁比例减压阀，电磁换 向阀驱动伺服阀阀芯，实现主泵斜盘角度的改变，同 时经过恒功率阀拾取信号，控制主泵输出功率恒定。
培训教材
a
38
第三路称为控制工作油路:
• 当伺服阀阀芯被推动后，伺服缸某一端进油口 打开，伺服缸产生位移，同时伺服缸又带动伺 服阀的位移反馈杆，使伺服阀回到中位，切断 伺服缸进油油路，使斜盘稳定在某一位置上。
培训教材
a
39
1.2分配油路
1.2.1 A10VO28 恒压泵
• A10VO28是用于开式回路的静压驱动 轴向柱塞斜盘式变量泵，流量与驱动 转速及泵排量成正比，通过调节斜盘 的位置可无级改变流量。该泵带有恒 压控制，在泵的控制范围内，该恒压 控制将液压系统中的压力保持恒定， 泵仅供给执行元件所需的液压油量， 压力可以在控制阀上无级设定。当恒 压泵的压力达到调压阀压力时,恒压调 定值不变而使伺服缸通过联杆推动油 泵斜盘，减小油泵排量，达到节能之 目的。当油路压力降低时，伺服缸通 过联杆，使油泵斜盘改变角度，增大
