外径千分尺使用说明
卡尺千分尺使用说明
卡尺千分尺使用说明
图示为：齿厚游
标卡尺测量齿轮 与蜗杆
二、千分尺的使用
卡尺千分尺使用说明
千分尺的分类
分类 按用途和结构可分：外径千分尺、内径千分尺，深度千分 尺、螺纹千分尺、公法线千分尺、多测头千分尺等。
卡尺千分尺使用说明
名称：数显外径千分尺
规格：0-25mm 测量精度：0.001mm 用途：用于检验外径及厚度
下图读数为：3.06
卡尺的使用及保养
读数时,视线应与刻线相垂直。 不能用卡尺测量运动着的工件。 卡尺不要放在强磁场附近。 卡尺使用完后,应擦净放在量具盒内。
卡尺千分尺使用说明
齿厚游标卡尺的使用说明
是用来测量齿轮（或蜗杆）的弦齿厚和弦齿顶。这种游标卡尺由两互相垂 直的主尺组成，因此它就有两个游标。A的尺寸由垂直主尺上的游标调整；B的 尺寸由水平主尺上的游标调整。刻线原理和读法与一般游标卡尺相同。
精度：0.01mm
卡尺千分尺使用说明
用途：用于测量外合齿轮的公法线长度
注意：测量时不要 使公法线千分尺测 量面在其边缘05mm处与齿面接触， 因为测量面0-5mm 处允许有塌边，同 时也存在测力的影 响。如在边缘接触， 测量面变形就会较 大。应尽可能接触 在里面一些。
如何校对公法线千分尺
如：０-２５ｍｍ的千分尺，两测砧贴合后直接对零 但对测量范围大于２５ｍｍ的公法线千分尺，零
(3)测量长度时，若用量块为标准比较测量，可提高 测量的准确度。
卡尺千分尺使用说明
螺纹千分尺
螺纹千分尺的用途：主要用于测量螺纹中径
卡尺千分尺使用说明
螺纹千分尺的结构
螺纹千分尺的结构特点： 螺纹千分尺与普通的外径千分尺不同的是测砧是可调的，测砧和 活动测量杆的顶端可有一小孔，可插入各种不同规格的插头。螺纹千 分尺的插头有V形插头、圆锥形插头，如下图所示：
外径千分尺的使用方法及保养
千分尺使用方法量具名称：千分尺千分尺的分类：①①按测量部位：内径②②精确程度：直接读数③③读数方式：读数估读④数显量程范围：0-25mm、25-50mm、50-75mm、75-100mm、100-125mm、125-150mm、150-175mm、175-200mm⑤操作步骤：⑥①将被测物体放在表面平整的平面上，选择合适量程的千分尺。
⑦②当千分尺的两个测量面与被测表面快接触时，就停止旋转微分筒，而改旋转测力装置，使两接触面与被测面相接触，等到发出“咔咔”的三声后，即可进行读数。
⑧③千分尺测量轴的中心线要与工件被测长度方向相一致，不要歪斜。
⑨④将千分尺固定开始读数。
⑩读数时注意：⑪外径：Ⅰ0-25mm、25-50mm、50-75mm、75-100mm千分尺⑫①读出固定套筒上露出刻度线的毫米数和半毫米数。
一格为0.5mm，如果读数在18.5-19mm之间，切记读数后面的0.5mm，将读数记下来，这是第一个读数；⑬②读出活动套筒上与固定套筒上基准线对齐的读数，并估读不足半毫米的数字，这是第二个读数；⑭③固定套筒上侧有十条横刻度线，活动套筒的刻度线和固定套筒上侧刻度线对齐的那条刻度线即为第三个读数；⑮④把三个读数加起来即为测得的尺寸。
⑯Ⅱ100-125mm、125-150mm、150-175mm、175-200mm千分尺⑰125-150mm千分尺主尺从25mm开始读完数加100mm⑱150-175mm千分尺主尺从50mm开始读完数加100mm⑲175-200mm千分尺主尺从75mm开始读完数加100mm⑳这三种卡尺都精确到小数点后第二位，第三位为估读。
21外径：Ⅰ100-125mm、125-150mm、150-175mm、175-200mm千分尺22①同0-25mm、25-50mm千分尺读数①；23②同0-25mm、25-50mm千分尺读数②；24③当固定套上的刻度线与活动套筒刻度线对齐时，则第三位读数为0，若固定套上的刻度线在活动套筒两刻度线之间时，则第三位读数估读；25④将三个读数相加再加上100mm即为测得的尺寸。

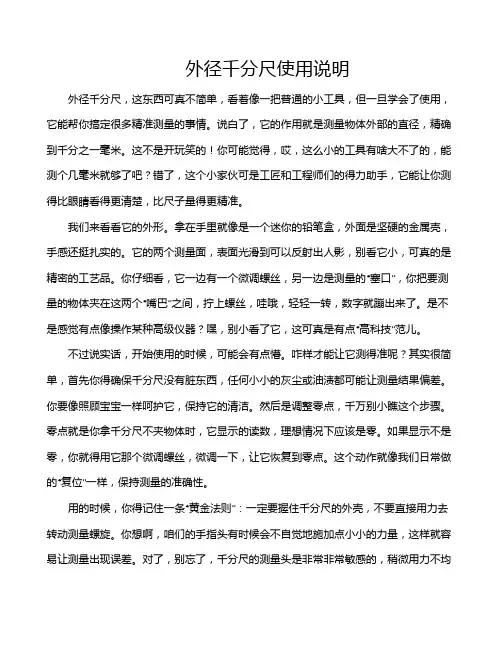

外径千分尺使用说明
外径千分尺使用说明外径千分尺，这东西可真不简单，看着像一把普通的小工具，但一旦学会了使用，它能帮你搞定很多精准测量的事情。
说白了，它的作用就是测量物体外部的直径，精确到千分之一毫米。
这不是开玩笑的！你可能觉得，哎，这么小的工具有啥大不了的，能测个几毫米就够了吧？错了，这个小家伙可是工匠和工程师们的得力助手，它能让你测得比眼睛看得更清楚，比尺子量得更精准。
我们来看看它的外形。
拿在手里就像是一个迷你的铅笔盒，外面是坚硬的金属壳，手感还挺扎实的。
它的两个测量面，表面光滑到可以反射出人影，别看它小，可真的是精密的工艺品。
你仔细看，它一边有一个微调螺丝，另一边是测量的“塞口”，你把要测量的物体夹在这两个“嘴巴”之间，拧上螺丝，哇哦，轻轻一转，数字就蹦出来了。
是不是感觉有点像操作某种高级仪器？嘿，别小看了它，这可真是有点“高科技”范儿。
不过说实话，开始使用的时候，可能会有点懵。
咋样才能让它测得准呢？其实很简单，首先你得确保千分尺没有脏东西，任何小小的灰尘或油渍都可能让测量结果偏差。
你要像照顾宝宝一样呵护它，保持它的清洁。
然后是调整零点，千万别小瞧这个步骤。
零点就是你拿千分尺不夹物体时，它显示的读数，理想情况下应该是零。
如果显示不是零，你就得用它那个微调螺丝，微调一下，让它恢复到零点。
这个动作就像我们日常做的“复位”一样，保持测量的准确性。
用的时候，你得记住一条“黄金法则”：一定要握住千分尺的外壳，不要直接用力去转动测量螺旋。
你想啊，咱们的手指头有时候会不自觉地施加点小小的力量，这样就容易让测量出现误差。
对了，别忘了，千分尺的测量头是非常非常敏感的，稍微用力不均衡，结果就可能会跑偏。
每次使用时，轻轻松松地转动，手指不要用太大的劲，顺其自然。
说实话，这就像是和千分尺跳舞，你需要掌握好节奏，千万别用蛮力。
它到底是如何给出精确的测量值呢？其实很简单。
你转动千分尺时，它的内外测量面夹住物体，随时会有轻微的变化，这个变化会被记录下来，然后通过刻度盘和微分刻度显示出来。
外径千分尺读数 ppt课件
（2）读数偏大
5
0 0
45
基准线在0刻线 以上，读数偏大
ppt课件
5
（3）读数偏小
5
0
0
45
基准线在0刻线以 下，读数偏小
ppt课件
6
三、外径千分尺使用注意事项：
1．转动保护旋钮时不可太快，否则由于惯性会使接触压力过
大使被测物变形，造成测量误差，更不可直接转动大旋钮
去使测杆夹住被测物，这样往往压力过大使测杆上的精密
（1）、
1.606
1
15
0
10
5
答案：L= 1+ 0.5 + 0.106 = 1.606 mm
ppt课件
12
六、请你读出下列示值：
（2）、
1.007
0
5
0
45
答案：L= 1+ 0 + 0.007 = 1.007mm
ppt课件
13
六、请你读出下列示值：
（3）、
0.905
0
45
40
35
答案：L= 0.5 + 0.405 = 0.905 mm
ppt课件
14
ppt课件
15
半刻度：每刻度
刻线为0.01mm
为0.5mm
整刻度： 每刻度为
1mm
01
2
45
40
测量值=固定套筒数值+微分筒数值（+估读位）
注：1.固定套筒数值=整毫米数（+半毫米数）
2.微分筒数值=微分筒pp上t课件的格数×0.01mm
8
五、外径千分尺的 读数练习：
是否超过半刻 度？是。
情况之一、
外径千分尺使用说明
外径千分尺使用说明外径千分尺产品资料千分尺产品明细：外径千分尺、测微头、螺纹千分尺、公法线千分尺、内径千分尺、深度千分尺、杠杆千分尺、板厚千分尺、壁厚千分尺、尖头千分尺、小测头千分尺、电子数显外径千分尺一、外径千分尺(三级产品分类)1、产品简介：外径千分尺是利用螺旋副原理对弧形尺架上两测量面间分割的距离进行读数，适用于工件的外尺寸测量的工具。
2、购买列参数：见表3、产品特性：适用于工件的外尺寸测量，可测量工件精度在IT6-IT10 。
外径千分尺按分度值可分为0.01mm和0.001mm根据所测工件精度要求选择相应的产品。
测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。
测量范围w 300mm的外径千分尺测量面镶硬质合金，使用寿命长。
测力装置采用双棘轮结构，测力稳定。
外径千分尺符合国家标准GB/T1216-2004。
测量范围(25-300) mm外径千分尺附有校对量杆1支；测量范围(300- 1000) mn#径千分尺附有校对量杆2支；测量范围(1000- 3000) mm外径千分尺附有校对柱2支，校对量杆4支，具体尺寸详见参数列表。
1000- 3000mm管结构外径千分尺是由外径千分尺和百分表组成的通用外尺寸测量器具。
1000- 3000mm管结构外径千分尺适用于重型机械或矿山机械等加工大尺寸零件的测量，通过活动测砧、量杆、校对柱及测微头来实现每种规格量程为500mm的尺寸测量。
用校对柱、测微头及量杆做尺寸的调整，用百分表进行比较测量，百分表量程为10mm读数更直观、方便。
1000- 3000mmt结构外径千分尺符合JB/T 10007-2012。
测力装置注意事项：转动测力装置渐进量面，听见“卡卡”声，表明量面与工件已接触上，测力装置卸荷有效，即可读数。
校对量杆的使用方法和作用：校对量杆用于测量范围大于25mm的外径千分尺校对“0”位。
把校对量杆当做被测工件进行测量，如果千分尺上的读数与校对量杆实际尺寸相同，表明“ 0”位正确。
外径千分尺的正确使用方法
外径千分尺的正确使用方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March机械式外径千分尺的使用方法1、机械外径千分尺的简介：千分尺是比游标卡尺更精密的长度测量仪器，常见的机械千分尺如下图所示。
它的量程为0~25mm ，分度值是。
由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成；2、外径千分尺刻度及分度值说明：1） 固定套管上的水平线上、下各有一列间距为1mm 的刻度线，上侧刻度线在下侧二相邻刻度线中间。
2） 微分筒上的刻度线是将圆周分为50等分的水平线，它是作旋转运动的。
3） 根据螺旋运动原理，当微分筒旋转一周时，测微螺杆前进或后退一个螺距—。
即，当微分筒旋转一个分度后，它转过了1/50周，这时螺杆沿轴线移动了1/50×=，因此，使用千分尺可以准确读出的数值。
3、外径千分尺的零位校准：1） 零位是否校准。
——方法： 步骤一：松开锁紧装置，清除油污；尺架 测砧 测微螺杆 微分筒 固定套管 旋钮测力装置 锁紧装置 隔热装置 水平线 刻度线②不重合时的处理方法：先旋转旋钮，至螺杆快接近测砧时，旋转测力装置，当螺杆刚与测砧接触时会听到喀喀声，停止转动确认是否重全合。
如仍不重合，送（品管）计测室处理。
4、外径千分尺的测量方法：步骤一：将被测物擦干净，千分尺使用时轻拿轻放；步骤二：松开千分尺锁紧装置，校准零位，转动旋钮，使测砧与测微螺杆之间的距离略大于被测物体；步骤三：一只手拿千分尺的尺架，将待测物置于测砧与测微螺杆的端面之间，另一只手转动旋钮，当螺杆要接近物体时，改旋测力装置直至听到喀喀声后再轻轻转动~1圈；步骤四：旋紧锁紧装置（防止移动千分尺时螺杆转动），即可读数。
5、外径千分尺的读数：1）先以微分筒的端面为准线，读出固定套管下刻度线的分度值；2）再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应估读到最小度的十分之一，即；3）如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值；4）如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上，再加上可动刻度的值。
世达外径千分尺的使用说明
世达外径千分尺的使用说明世达外径千分尺，这玩意儿可真是个神奇的工具啊！你知道吧，它就是用来测量那些小小的、精细的东西，听起来是不是有点高大上？它和我们日常生活中的量尺有点像，不过比它更讲究。
记得第一次看到它，我心里就冒出一句话：“这玩意儿好像是从未来来的！”光滑的金属外壳，搭配上那精准的刻度，简直让人爱不释手。
使用千分尺可真是有意思。
你得看看这外观，拿在手里，简直就像握住了一件艺术品。
可别小看它，细节决定成败。
调节的螺旋是个重要的角色，像个小小的天才，帮助你精准测量。
按下去的时候，那感觉就像在打开一扇通往精密世界的门。
然后，嘿，注意力集中！要测量的东西最好保持干净，泥土、油污可都是“万恶之源”。
测量的时候，手得稳，心得静，别让“心浮气躁”影响了最终结果。
千分尺的使用其实并不复杂。
把你要测量的物体放在两个测量面之间。
小心翼翼地转动那根螺旋，像是给宝贝上了一层保护，直到你感觉到轻微的阻力。
没错，就是这个时候，别害怕去感受，因为这一点点的阻力就是千分尺告诉你的秘密。
然后，你就可以从显示窗看到数值了，简直像在看魔术表演，咻的一下就出来了。
看，简单吧？使用千分尺的时候，除了操作技巧，还有个大原则，就是要保持测量的恒定条件。
温度、湿度这些小家伙，都是影响测量的隐形杀手。
要是外面刮风下雨，最好还是在室内安安静静地测量。
就像我们说的“细节决定成败”，可别让这些小事情影响了你的伟大事业。
如果说使用千分尺是一种艺术，那保养它简直就是一门学问。
每次用完，记得给它洗个澡，擦擦身，保持它的光鲜亮丽。
油脂和污垢是千分尺最怕的“敌人”，定期清洁，像对待你的爱车一样，要细心呵护。
不然，哪天你拿出来，发现它变得暗淡无光，那可就心疼得不行。
再来说说读数，刚开始用的时候，很多人可能会觉得眼花缭乱，不知道该怎么看。
诀窍在于放松心情，慢慢来。
记住，千分尺上的刻度不是用来吓唬你的，它是你探索精密世界的指南。
看数字时，尽量让自己的视线与刻度平行，千万别让光线反射捣乱，这可是读数的“死敌”！不得不提的是，世达外径千分尺不仅仅是个测量工具，它更是你进入机械世界的一把钥匙。
千分尺与游标卡尺的介绍及使用方法
千分尺螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。
它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C 和螺杆连成一体，其周边等分成50个分格。
螺杆转动的整圈数由固定套管上间隔0.5mm 的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。
螺旋测微器分为机械式千分尺和电子千分尺两类。
①机械式千分尺。
如标准外径千分尺.简称千分尺，是利用精密螺纹副原理测长的手携式通用长度测量工具。
1848年，法国的J.L.帕尔默取得外径千分尺的专利。
1869年，美国的J.R.布朗和L.夏普等将外径千分尺制成商品，用于测量金属线外径和板材厚度。
千分尺的品种很多。
改变千分尺测量面形状和尺架等就可以制成不同用途的千分尺，如用于测量内径、螺纹中径、齿轮公法线或深度等的千分尺。
②电子千分尺如数显外径千分尺。
也叫数显千分尺，测量系统中应用了光栅测长技术和集成电路等。
电子千分尺是20世纪70年代中期出现的，用于外径测量。
一种电子千分尺(螺旋测微器)分类介绍1. 游标读数外径千分尺用于普通的外径测量2. 小头外径千分尺适用于测量钟表精密零件3. 尖头外径千分尺它的结构特点是两测量面为45°椎体形的尖头。
它适用于测量小沟槽，如钻头、直立铣刀、偶数槽丝锥的沟槽直径及钟表齿轮齿根圆直径尺寸等。
4. 壁厚千分尺特点是有球形测量面和平侧量面及特殊形状的尺架，适用于测量管材壁厚的外径千分尺。
5. 板厚千分尺板厚千分尺是指具有球形侧量面合平侧两面及特殊形状的尺架，适用于测量板材厚度的外径千分尺。
6. 带测微表头千分尺它的结构特点是，由测微头代替普通外径千分尺的固定测砧。
用它对同一尺寸的工件进行分选检查很方便，而且示值比较稳定。
测量范围有0-25mm、25-50mm、50-75mm和75-100mm四种。
内径千分尺和游标卡尺使用方法图解
以下图为例，该铁芯的尺寸是: (66.987-0.339)=66.648mm
通过比较， 计算产品的尺寸
内径杠杆百分表的使用方法
4.校零 测量结束后，内径杠杆表需要重新校零， 看读数是否能归零，若不能，则证明测 量的数据不准确，需重新测量。
长度计量器具的维护保养
长度计量用的量具和仪器，大多都是精度 要求高、使用条件要求严格、且价格昂贵。为 了保证检测的准确度，除按计量检定规程定期 检定外，还必须十分注意对量具和仪器的维护、 保养。由于长度计量器具大部分是由金属零件 和光学零件组成，所以主要应做好以下几点：
⚫ 7.使用后，用干布仔细擦拭卡尺各个部位。不使用 时测量面分开0.2-2mm，并尽可能放入包装盒中。
二、外径千分尺
（一）千分尺的结构
（二）使用方法
1.查看千分尺 的管理编号与 合格标签是否 完好，保证千 分尺在合格期 内。
（二）使用方法
2. 根据要求选择适当量程的千分尺。 3. 清洁千分尺的尺身和测砧（用无尘布）。
2.测量件表面为圆弧形时， 千分尺的测微螺杆必须在被 测件的直径延长线上。
3.测量结束后需重新校零，若无法归零，则证明之前测量 的数据不准确，需重新校零并测量。
（三）读数方法
整数部分：在主刻度上读 以微分筒（辅刻度）端面所处在主刻度的上刻线 位来定 小数部分：在微分筒和固定套管（主刻度）的下 刻线上读 当下刻线出现时，小数值=0.5+ 微分筒上读数 当下刻线未出现时，小数值=微分筒上读数 整个被测值=整数值+小数值
（三）使用方法（三用数显卡尺）
⚫ 1.查看游标卡尺的 管理编号与合格标 签是否完好，保证 卡尺在合格期内。
（三）使用方法（数显卡尺）
⚫ 2.清洁测量基准面
三大量具的使用
实训项目：三大量具的使用。
准备工具/设备：内径百分表、外径千分尺、游标卡尺。
实训目的：掌握三大量具的使用方法。
实训重点：三大量具的数值正确读取。
实训难点：三大量具的规范使用。
实训流程：1 “三大量具”是指：游标卡尺，外径千分尺，内径百分表，使用功能各有不同，应去区别选择。
2 游标卡尺是测量表面粗糙度较低物体物体，一般的游标卡尺具有外径（宽度、厚度），内径（槽型宽度），深度（高度）三种测量方式,测量精度一般到0.02mm。
结构有尺身，主尺，副尺（游标尺），内径测量爪，外径测量爪，深度尺，固定旋钮等组成。
另外，根据游标卡尺测量范围又分为若干种规格。
3 游标卡尺的数值读取方法：读数时应先读取主尺的数据，然后看副尺哪个数字与主尺数字对齐，两个数据相加等于最终数据。
4 外径千分尺又称螺旋测微器，测量精度有0.01mm,0.02mm,0.05三种，加上加上估读的1位，可读取到小数点后第3位（千分位），故称千分尺。
结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。
5 使用千分尺时先要检查其零位是否校准，以微分套筒的基准线为基准读取左边固定套筒刻度值，再以固定套筒基准线读取微分套筒刻度线上与基准线对齐的刻度，即为微分套筒刻度值，将固定套筒刻度值与微分套筒刻度值相加，即为测量值。
6 内径百分表就是测量精密物体内径或槽型宽度的量具。
使用方法：选取百分表头；将表头插入杆身内，百分表指针有转动为止，紧固锁紧螺母，调整表盘指针到0位。
使用外径千分尺调到所需的尺寸刻度，选择尺寸范围内的测量杆，与锁母一同旋入尾部，放入调整好的千分尺内，将测量杆旋出至百分表指针两圈后，锁紧测量杆锁母，将百分表表盘0位对准指针，这样百分表校对完毕。
7 将百分表放入被测孔径内，左右微微晃动杆身，使表针居中位置为准。
如果表针指向0位，说明被测物体是标准的尺寸。
如果表针位于0与大数之间，说明被测物体尺寸大于标准尺寸，读出+多少毫米。
外径千分尺读数
六、请你读出下列示值：
（2）、
1.007
0
5 0 45
答案：L= 1+ 0 + 0.007 = 1.007mm
六、请你读出下列示值：
（3）、
0.905
0
45 40
35
答案：L= 0.5 + 0.405 = 0.905 mm
为0.5mm
整刻度： 每刻度为 1mm
0
1
2
0
45
40
测量值=固定套筒数值+微分筒数值（+估读位） 注：1.固定套筒数值=整毫米数（+半毫米数）
2.微分筒数值=微分筒上的格数×0.01mm
五、外径千分尺的 读数练习：
情况之一、
0 1 2 0
45
是否超过半刻 度？是。
固定刻度： 1
微分筒刻度： 46.0
外径千分尺的使用与读法
一、外径千分尺的结构
二、外径千分尺的使用方法：
（1）测前调零
使用前应先检查零点，方法是缓缓转动保护旋钮，使测微螺
杆和砧座接触 ，到棘轮发出（咔、咔）声音为止，此时微分筒 上的零刻线应当和固定套筒上的基准线（长横线）对正。 （2）测时开口大于（或小于）工件 左手持曲柄（U型框架），右手转动测力装置使测微螺杆与测 砧间距稍大于被测工件，放入被测工件，转动旋钮到夹住被测工 件，棘轮发出（咔、咔）声音为止 （3）测后锁紧读数
去使测杆夹住被测物，这样往往压力过大使测杆上的精密
螺纹变形，损伤量具。 2．被测物表面应光洁，不允许把测杆固定而将被测工件强行 卡入或拉出，那会划伤测杆和测砧的经过精密研磨的面。 3．轻拿轻放，防止掉落摔坏。 4．用毕放回盒中，存放中测杆和测砧不要接触，长期不用 要涂油防锈。
量规仪器正确使用维护和保养
量规仪器正确使用、维护、保养一、带表卡尺的正确使用1．在测量前，首先检查卡尺的校对日期是否在有校日期内及校对的偏差值。
2．在测量前首先使用干净的檫试纸沾中性的洗涤液，把卡尺左右2个工作面檫试干净，使量爪合龙，检查千分尺框的数值与游标值是否垂直归零，检查表上的指针在0位上，才算OK 。
3．慢慢的移动尺框，用手感觉卡尺的滑动是否流畅，有没有时紧时松的现象；检查表的指针是否在正常的工作。
若有的话，应立即进行校正。
4．在测量时，要使测微螺杆轴与被测零件的外径或厚度的方向一致，才可以测量。
5．在测量小尺寸零件时左手拿零件（5MM-40MM）、右手拿卡尺进行测量；在测量大尺寸（50MM-150MM）应双手拿卡尺进行测量，但要注意手与千分尺及被测零件的温度。
6．在测量完毕后读数时、眼睛应当与检查表上的指针及刻线垂直。
7．在不管测量什么机种的零件时，都应当1个小时用标准快进行校对一次。
若所加工的零件公差很紧在（0.01MM-0.02MM）时要30分钟校对一次，这样才能减少随即测量误差。
二、维护和保养目的：为了保持卡尺的精度，减少随即测量误差，延长卡尺使用的寿命，必须正确的使用和保养。
1、在卡尺使用过程中避免防震动，防摔，防潮，防水。
2、在使用过程中发现量爪的2个工作面和尺身上有毛刺，损伤，锈斑立即进行校正。
3、卡尺在使用过程中避免与其他金属物品、工具混放在一起，并远离磁性很强的机器，工具的场所。
4、卡尺在用完之后，要檫试干净，在主尺和副尺的滑轨内涂上专用的量规油进行融滑保护，并把数值进行复位，存放在温度（20度到24度）之间的专用的盒子内面。
5、卡尺在用完之后尽量水平的平放置，以避免是尺身弯曲变形。
三、1、电子卡尺的正确使用与带表卡尺的使用方法是一样的，只不过在读数值时，直接显示出来。
2、在使用过程中不要用丙酮、乙醚、酒精等化学溶剂去檫试，防止丙酮浸透损坏电子系统。
四、外径千分尺1、普通外径千分尺的认识1.1、普通千分尺的规格每25MM为一段0-25MM..。
游标卡尺、外径千分尺、万能角度尺的使用方法【干货技巧】
游标卡尺、外径千分尺、万能角度尺的使用方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、游标卡尺（机械）的使用方法游标卡尺的结构当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。
在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。
使用方法用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
图三测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如图三所示。
读数方法读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取接近对齐的线进行读数）。
如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L＝整数部分＋小数部分－零误差。
图四判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了，如图四如果需测量几次取平均值，不需每次都减去零误差，只要从结果减去零误差即可。
卡尺、千分尺使用说明
测量时螺纹千分尺应该放平，使测量头的中心线和螺纹中心线垂直， V形插头与被测螺纹的齿峰部分相接触，圆锥插头与被测螺纹直径方向的 相邻齿谷部分相接触。测量螺距越小的螺纹插头与螺纹啮合越容易发生 误差，因此要特别注意。
测头可换式测头必须配套使用。
其它千分尺
了解
名称：公法线千分尺 规格：0-25mm、25-50mm 、50-75mm等 精度：0.01mm 用途：用于测量外合齿轮的公法线长度
数显卡尺 游标卡尺
卡尺种类(深度卡尺)
数显深度卡尺 游标深度卡尺
卡尺的种类（游标卡尺）
游标卡尺
圆内测量爪
注意此处的长度 如：0-300的游 标卡尺为1cm
内沟槽游标卡尺
齿厚游标卡尺
卡尺结构
尺身
刀口内测量爪
紧固螺钉
尺框
游标
深度尺
外测量爪
图1-3
卡尺结构
刀口内量爪
尺框
紧固螺钉
深度测量杆
尺身 主标尺
下图读数为：3.06
卡尺的使用及保养
读数时,视线应与刻线相垂直。 不能用卡尺测量运动着的工件。 卡尺不要放在强磁场附近。 卡尺使用完后,应擦净放在量具盒内。
齿厚游标卡尺的使用说明
是用来测量齿轮（或蜗杆）的弦齿厚和弦齿顶。这种游标卡尺由两互相垂 直的主尺组成，因此它就有两个游标。A的尺寸由垂直主尺上的游标调整；B的 尺寸由水平主尺上的游标调整。刻线原理和读法与一般游标卡尺相同。
三丰293-240数显外径千分尺使用说明书
三丰293-240数显外径千分尺使用手册安全注意事项为保障操作者的生产，请遵照本使用手册的指导与说明使用本仪器。
有关出口管制的注意事项作为客户，应同意并遵守客户不得直接或间接违反日本或客户方国家的法律，以及任何有关商品出口，再出口的其它国际协议的行为约定。
警告================================================================== ·本仪器使用的氧化银电池及液晶内部含有刺激性物质。
如不慎将其中含有的液体物质接触到眼睛或皮肤，请立即用清水冲洗，随后向医咨询，如不慎进入口中，请立即用清水冲洗口腔内部，吞咽大量的水然后吐出，随后向医生咨询。
·本测微计接触点顶端异常锋利，操作时请务必小心，以免割伤自己。
====================================================================== 重要事项·请勿分解、改造、以免造成故障。
·不要在温度变化剧烈的环境中使用和存放测微计。
请将测微计放在室温下，另外，先要让本仪器习惯室温后再使用。
·不要将测微计存放在潮湿或油灰尘的环境中。
·在可能会被冷却剂（或类似物质）直接飞溅的场合使用测微计时，务必确保电池盖严密盖紧。
对于带有外部输出装置的测微计，在安装盖子时，确保上紧固定螺丝，并确保盖子不留缝隙。
仪器生锈可能导致仪器发生故障，因而在使用完毕时，因采取防锈措施。
·不要使测微计受到突然地震动，包括掉落或承受过度的外力。
·测量之前，总是先进行调校。
·仪器使用完毕后，请擦拭其上的灰尘、切削碎屑及水渍。
·清洗仪器时，请使用浸润了稀释的中性洗涤剂的软布。
不要使用任何有机溶剂(稀释剂，等)这样有可能使仪器变形或受到损害。
·主轴的设计是为了使其不能从内套管中移出。
钳工常用量具的使用
1.1,1.2…1.9 2,3,…,9
10,20,…,100
间隔 （mm）
0.001 0.01
0.1 1 10
块数
1 9 9 9 8 10
内容
套别
成 套4 量 块
说明
总块数
38
基本尺寸系列（mm）
1 1.005 1.01,1.02,…,1.09 1.1,1.2,…1.9 2,3,…,9 10,20,…,100
间隔 （mm）
0.01 0.1 1 10
块数
1 1 9 9 8 10
五、 专用量具
专用量具用来测量一批加工零件在公差允许范围的尺 寸，可以不实际读出测量值，即能判断被测零件形状及 尺寸是否合格，这类量具称为专用量具 。
专用量具用途
名称
用途及说明
用以检验王件内径尺寸的量具．它有两个测量面．小端尺寸按工 件内径最小极限尺寸制作，在测量时应能通过孔。称通规。大端尺 寸按王件内径最大极限尺寸制作．测孔肘不通过工仲．称止规．通 规过．止规不过，说明王件合格．三者缺一不可，否则，工件不合 格。塞规形状及用法示意见下图
塞规
名称
专用量具用途
用途及说明
用以检验轴类工件外画尺寸的量规．它有两个测量端；大圈尺寸按 轴最大极限尺寸制作．测量时应通过轴颈．卡规形状及用法示意见 下圈．称通规；小端尺寸按轴最小极限尺寸制作．测量时不通过轴 颈。称止规
卡规
专用量具用途
名称
用途及说明
用来检验两贴合面之间间隙夫小的片状定值量具．它有两个平行的
测量平面．每套塞尺由若干片组成。测量时。用塞尺直接塞人间隙。
当一片或数片能塞人两贴合面之间时，则一片或数片的厚度(可由每
公法线千分尺（直进式）说明书
公法线千分尺（直进式）使用说明书感谢您对我们的信任，欢迎您选用本公司的产品，本公司将热诚为您服务。
为使您更方便、更快捷地使用本产品，请您在使用前认真阅读此说明书，并放于方便位置以备日后查阅。
基本结构简图：用途：主要用于齿轮、纸厚等尺寸的测量。
置零：置零之前，用软布或者软纸擦净测砧的量面和测微螺杆的量面，用测力装置使两测量面接触。
若微分筒上的零线与固定套管上的零线不在一条直线上，用如下方法置零：●测微头误差不超过0.02mm(.001″) (微分筒刻线两格之内)用锁紧机构锁紧测微螺杆，用扳手扳动固定套管，直至零线对齐。
●测微头误差超过0.02mm(.001″) (微分筒刻线两格以上)用锁紧机构锁紧测微螺杆，用扳手松动测力装置，取下微分筒，重新对齐固定套管和微分筒上的零刻线，装上测力装置。
如有必要，用前一种方法置零。
千分尺的最小读数为0.01mm。
图示计数为5.88mm。
（可以估读到0.001mm～0.002mm）。
注意事项：●测量时，使用测力装置，避免冲击。
●不要任意拆卸千分尺。
●保持千分尺的干净整洁。
●长期不用时，洗净，涂防锈油，放入包装盒内。
信誉卡（保修单）：●本公司产品合格证即信誉卡，保修及服务内容请见信誉卡有关条目。
说明： 1.产品画面印刷过程可能与实物有轻微区别。
2.本资料仅作参考。
本公司保留更改产品设计规格的权利，届时，恕不另行通知。
※ 印刷说明：正面为招贴画，招贴画在棱环卡尺说明书的招贴画的基础上增加外径和电子外径千分尺图片，背面为使用说明书；纸张尺寸：长208mm×宽115mm，印刷后折叠成115mm×52mm。
物料代码：229812520。
外径千分尺测量轴径
实训一外径千分尺测量轴径一、实训目的和要求1、熟悉外径千分尺的结构原理及使用方法。
2、掌握使用外径千分尺测量轴直径的操作方法二、使用仪器和量具外径千分尺、被测工件三、测量仪器说明和测量原理外径千分尺是比游标卡尺精度更高的长度测量仪器，如图1—1所示。
千分尺的分度值为，测量范围是0－25、25－50、50－75、……、125－150毫米等数种。
对0－25毫米的百分尺可让两测头直接接触对准刻度线的零位。
对于大于25毫米的外径百分尺用标准棒对零，如不对零可调整转筒的位置。
图1－1?外径千分尺结构外径千分尺是利用螺旋的直线位移的原理进行测量和读数。
固定套筒l上刻有上、下两排刻线。
间距均为l毫米．相邻上、下两刻线间距为毫米。
即与微动螺杆3的螺距相等。
微分筒2上刻有50个等分刻度。
微分筒转一周，螺杆轴向移动毫米。
微分筒转一格(1/50格)，螺杆轴向位移毫米。
即千分尺的刻度值。
外径千分尺上带有保持测量力恒定的机构，使用百分尺时要用手转动棘轮套的端盖4(不要直接用手转动微分筒)。
当两量砧接触(或与工件接触)后，将产生一定测量力。
它使由弹簧5顶压的棘轮上打滑。
并发出咯咯的响声。
它表示量砧已接触好。
测量力适当，这时就可以进行读数。
读数时首先从固定套筒的上下两排刻度读出整数毫米与毫米，再加上由转筒上读得的毫米以下的读数。
读数举例见图1—2所示。
图1－2?外径千分尺读数举例四、使用千分尺注意事项1、转动微分筒和测力装置在转动时不能过分用力。
2、当转动微分筒带动活动测头接近被测工件时，一定要改用测力装置旋转接触被测工件，不能直接旋转微分筒测量工件。
3、当活动测头与固定测头卡住被测工件或锁住锁紧装置时，不能强行转动微分筒；4、有些千分尺为了防止手温使尺架膨胀产生微小的误差，测量时，应手握隔热装置，尽量减少手和千分尺金属部分接触；5、外径千分尺使用完毕，应用布擦干净，在固定测头和活动测头的测量面间留出空隙，放入盒中。
如长期不使用可在测量面上涂上防锈油，置于干燥处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

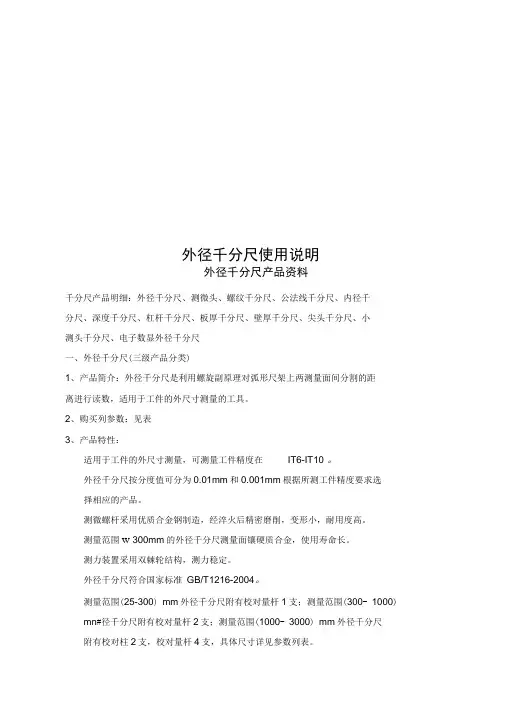

外径千分尺使用说明外径千分尺产品资料千分尺产品明细：外径千分尺、测微头、螺纹千分尺、公法线千分尺、内径千分尺、深度千分尺、杠杆千分尺、板厚千分尺、壁厚千分尺、尖头千分尺、小测头千分尺、电子数显外径千分尺一、外径千分尺（三级产品分类）1、产品简介：外径千分尺是利用螺旋副原理对弧形尺架上两测量面间分割的距离进行读数，适用于工件的外尺寸测量的工具。
2、购买列参数：见表3、产品特性：●适用于工件的外尺寸测量，可测量工件精度在IT6-IT10。
●外径千分尺按分度值可分为0.01mm和0.001mm，根据所测工件精度要求选择相应的产品。
●测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。
●测量范围≤300mm的外径千分尺测量面镶硬质合金，使用寿命长。
●测力装置采用双棘轮结构，测力稳定。
●外径千分尺符合国家标准 GB/T1216-2004。
●测量范围（25-300）mm外径千分尺附有校对量杆1支；测量范围（300－1000）mm外径千分尺附有校对量杆2支；测量范围（1000－3000）mm外径千分尺附有校对柱2支，校对量杆4支，具体尺寸详见参数列表。
●1000－3000mm管结构外径千分尺是由外径千分尺和百分表组成的通用外尺寸测量器具。
●1000－3000mm管结构外径千分尺适用于重型机械或矿山机械等加工大尺寸零件的测量，通过活动测砧、量杆、校对柱及测微头来实现每种规格量程为500mm的尺寸测量。
用校对柱、测微头及量杆做尺寸的调整，用百分表进行比较测量，百分表量程为 10mm，读数更直观、方便。
●1000－3000mm管结构外径千分尺符合 JB/T 10007-2012。
✧测力装置注意事项：转动测力装置渐进量面，听见“卡卡”声，表明量面与工件已接触上，测力装置卸荷有效，即可读数。
✧校对量杆的使用方法和作用：校对量杆用于测量范围大于25mm的外径千分尺校对“0”位。
把校对量杆当做被测工件进行测量，如果千分尺上的读数与校对量杆实际尺寸相同，表明“0”位正确。
如果不符，则表明“0”位不准，需对“0”位进行调整。
注：（应在相关产品视图上标注出测力装置）4、技术参数5、测量功能示意图（样本图片）6、照片二、测微头（三级产品分类）1、产品简介：测微头是适用在各种测微装置中的重要部件，用户可根据不同需要将测微头配置在特定支架上使用。
螺距0.5mm，测量面直径 6.5mm和 8mm，夹持直径 12mm和 13mm。
2、产品特性：●测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。
●量面镶硬质合金，使用寿命长。
●测力装置采用双棘轮结构，测力稳定。
转动测力装置渐进量面，听见“卡卡”声，表明量面与工件已接触上，测力装置卸荷有效，即可读数。
●外表面镀暗铬，防锈性能好，外形美观大方。
●测微头符合 GB/T1216-2004。
3、技术参数三、内径千分尺1、产品简介：内径千分尺是利用螺旋副原理对主体两端球形测量面间分隔的距离进行读数的通用内尺寸测量工具。
2、产品特性：●对工件进行内孔直径、槽及两平行平面间距离的精密测量。
●量面镶硬质合金，使用寿命长。
●结构紧凑，测量精度稳定可靠。
●四种系列，二十二种规格，可根据测量需要进行选择，也可根据需要特殊订货。
●产品符合国家标准GB/T8177-2004。
✧接杆的使用方法：应先按所需要的尺寸选择相应尺寸的接杆，然后旋下螺纹轴套上的螺帽，再将接杆的右端旋紧到螺纹轴套的左端上，再将螺帽旋上。
（接杆尺寸详见接杆对照表）✧内径千分尺的操作方法：A.内径千分尺使用前应用校对卡板校对测微头的零位，且用力要均匀，如有微小误差，首先将锁紧螺钉处于锁紧状态，然后松开校正螺帽，使微分筒零位对正固定套管纵刻线，最后再将校正螺帽旋紧。
B.内径千分尺在使用过程中，需要联结接杆时，应先旋下螺纹轴套上的螺帽，再将接杆的右端旋紧到螺纹轴套的左端上。
C.用内径千分尺测量孔径时，将其测量触头测量面支承在被测表面上，调整微分筒，使微分筒一侧的测量面在孔的径向截面内摆动，找出最大尺寸。
然后，在孔的轴向截面内摆动，找出最小尺寸。
此调整需重复几次进行，最后旋紧螺钉，取出内径千分尺并读数。
测量两平行平面之间的距离时，应沿多方向摆动内径千分尺，取其最小寸为测量结果。
3、技术参数测量长度（μm）最大允许误差（μm）长度尺寸的允许变化值（μm）L≤50 4 －50＜L≤100 5 －100＜L≤150 6 －150＜L≤200 7 －200＜L≤250 8 －250＜L≤300 9 －300＜L≤350 10 －350＜L≤400 11 －400＜L≤450 12 －450＜L≤500 13 －500＜L≤800 16 －800＜L ≤1250 22 － 1250＜L ≤1600 27 － 1600＜L ≤2000 32 10 2000＜L ≤2500 40 15 2500＜L ≤3000 50 25 3000＜L ≤4000 60 40 4000＜L ≤5000 72 60 5000＜L ≤6000 90 804、测量功能示意图4.. 螺纹轴套100. 测量头1.. 测量触头7.. 微分筒8.. 校正螺帽2.. 接合套3.. 测头9.. 测微螺杆 6.. 固定套管122. 校对卡板5.. 锁紧螺钉111. 接杆四、螺纹千分尺1、 产品简介：螺纹千分尺是利用螺旋副原理，对弧形尺架上的锥形测头与V 形测头两测量面间分隔的距离进行读数的一种测量器具。
2、 产品特性：● 带有可换60°V 型和锥型测头选件，V 型和锥型测头需成对匹配，可对带有外螺纹的工件进行外螺纹的中径测量，测量方便快捷。
● 测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。
● 测力装置采用双棘轮结构，测力稳定。
● 测量范围大于25mm 带有调零校对柱。
● 产品符合国家标准GB/T10932-2004。
3、 技术参数：4、 测量功能示意图五、公法线千分尺1、产品简介：公法线千分尺是利用螺旋副原理，对弧形尺架上两盘形测量面间分隔的距离，进行读数的一种测量工具。
2、产品特性：● 可测量模数等于和大于1mm 的外啮合圆柱直齿轮和圆柱斜齿轮的公法线长度和变动量。
● 固定测砧和活动测砧直径详见参数列表。
● 测微螺杆、固定测砧和活动测砧采用优质合金钢制造，经特殊热处理后精密磨削，变形小，耐用度高。
● 测力装置采用双棘轮结构，测力稳定。
● 测量范围大于25mm 带有调零校对柱。
● 产品符合国家标准GB/T1217-2004。
0--25 测量范围(m m m ) 500-75 255-50 755-100 1225-1501000-125 0..004 示值误差(m m m ) 分度值(m m m ) 0..0040..004 0..005 0..0050..004 0..013、技术参数4、测量功能示意图六、深度千分尺1、产品简介：深度千分尺是利用螺旋副原理，对基面与测量杆测量面间分隔的距离进行读数的一种测量器具。
2、产品特性：● 可用于工件孔、槽、台阶等深度尺寸的测量。
● （0-100）mm 深度千分尺带有四个可换测量杆（分别为25，50，75，100），可根据测量范围的不同进行选用。
● 测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。
● 测力装置采用双棘轮结构，测力稳定。
● 产品符合国家标准GB/T1218-2004。
3、技术参数示值误差 : (0～25)mm:0.004mm (0～100)mm:0.005mm测量范围示值误差测量面平行度分度值 0.01 22255～2550 20000～2225 0.011 0.011 0.01 2555～500 0.004 0.004 0 ～255 0.005 0.005 7555～1000 5000～755 0.01 0.006 0.006 12255～1550 10000～1225 0.01 0.010 0.010 15500～1775 17755～2000 0.01 27755～3225 25500～27750.012 0.012 0.01 32255～3550 0.01 0.014 0.0144、测量功能示意图七、壁厚千分尺1、产品简介：壁厚千分尺是利用螺旋副原理，对弧形尺架上的球形测量面和平测量面间分隔的距离进行读数的一种测量器具。
2、产品特性：●壁厚千分尺固定测砧为球面，适用于测量管壁厚度。
●测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。
●测力装置采用双棘轮结构，测力稳定。
●产品符合国家标准GB/T6312-20043、技术参数测量范围 (0～25)mm、（25-50）mm: 示值误差：0.004mm(50-75)mm、（75-100）mm: 0.005mm 4、测量功能示意图八、板厚千分尺1、产品简介：板厚千分尺是利用螺旋副原理，对弧形尺架上的两测量面间分隔的距离进行读数的一种测量器具。
2、产品特性：●测量钢板、纸张、塑料板等板材厚度等。
●尺架凹入深度可分为150mm和200mm两种规格。
●测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。
●测量面镶硬质合金，使用寿命长。
●测力装置采用双棘轮结构，测力稳定。
●外产品符合行业标准JB/T2989-1999。
3、技术参数：测量范围：0-25mm；示值误差：0.004mm九、杠杆千分尺1、产品简介：杠杆千分尺是利用杠杆齿轮传动机构将测微螺杆的轴向位移转换为指针的角位移的一种测量器具。
2、产品特性：用于工件外尺寸的绝对测量和相对测量。
尤其适用于工件外尺寸的相对批量测量，读数方便，精度高。
●测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。
●测量面镶硬质合金，使用寿命长。
●测力装置采用双棘轮结构，测力稳定。
●产品符合国家标准GB/T8061-2004。
✧对零:首先擦净两测量面，然后转动微分筒，使微分筒上的零刻线在固定套管的零刻线位置与固定套管上的纵刻线重合对正后，用锁紧装置紧固测微螺杆，用调零装置转动刻度盘，使指针对准零线，然后推动按钮并重复以上操作，直到指针对准刻度盘零刻线为止。
（(25-50)mm 杠杆千分尺指针对零时，两测量面间应夹校对量块）✧测量:首先，擦净被测工件表面，然后转动微分筒使工件被测尺寸线与两测量面垂直接触，当指示表指针位于刻度盘零位两侧十个分度内时，将微分筒上的纵刻线于固定套管上的纵刻线对正，并锁紧测微螺杆，推动按钮三至五次，每次指针表读数值的平均值为指示表的示值。
✧读数:被测尺寸＝测微头所指示值+指示表所指的示值，其中：指示表指针在刻度盘零刻线右侧时，示值为正；在刻度盘零刻线左侧时，示值为负。
