压力变送器执行标准
压力变送器执行标准压力变送器是一种常用的工业自动化测量仪器，用于将压力信号转换成标准的电流信号或电压信号，以便于远程测量、显示、记录和控制。
压力变送器的执行标准对其性能和质量起着至关重要的作用。
本文将对压力变送器执行标准进行详细介绍。
首先，压力变送器执行标准应符合国家标准或行业标准的要求。
国家标准是对压力变送器性能和质量的基本要求，而行业标准则是在国家标准的基础上，结合特定行业的需求和特点，对压力变送器进行进一步的规范和要求。
执行标准的符合性是保证压力变送器质量的基础。
其次，压力变送器执行标准应包括产品的设计、制造、检测、使用和维护等方面的规定。
在设计阶段，应考虑到产品的可靠性、稳定性、精度和环境适应性等因素，确保产品能够在各种恶劣条件下正常工作。
在制造过程中，应严格按照标准的要求进行生产，保证产品的一致性和稳定性。
在检测阶段，应建立完善的检测手段和方法，对产品进行全面、严格的检测，确保产品的质量符合标准要求。
在使用和维护阶段，应提供详细的说明书和操作手册，指导用户正确使用和维护产品。
再次，压力变送器执行标准应包括产品的技术参数、性能指标、试验方法、检验规则和标志、包装、运输、贮存等内容。
技术参数和性能指标是评价产品质量的重要依据，试验方法和检验规则是保证产品质量的重要手段，标志、包装、运输、贮存等则是保证产品质量的重要环节。
最后，压力变送器执行标准的制定和实施应得到相关部门和行业的认可和支持。
只有通过行业的共识和监督，才能够保证执行标准的有效性和可行性。
同时，压力变送器企业应加强对执行标准的宣传和培训，提高员工的执行标准意识和能力，确保产品质量符合标准要求。
综上所述，压力变送器执行标准对于保证产品质量、提高产品竞争力、满足用户需求具有重要意义。
压力变送器企业应加强对执行标准的研究和制定，不断提高产品质量和技术水平，为行业的发展和进步做出贡献。
各种仪表的基础知识(电磁流量计压力表式温度计等)
各种仪表的基础知识(电磁流量计压力表式温度计等)
常规仪表的分类
一、压力仪表
二、温度仪表
三、流量仪表
四、液位仪表
五、分析仪表
按功能分类
指示类仪表包括就地显示的压力表、温度表、液位计、流量计等。
开关类仪表常见的有温度开关、压力开关、流量开关、温度开关、液位开关等。
变送器类仪表包括温度变送器、压力变送器、流量变送器、液位变送器等。
定义
检测仪表-----将检测元件、变送器及显示装置统称为检测仪表。
一次仪表-----一般为将被测量转换为便于计量的物理量所使用的仪表，即为检测元件。
一次测量仪表是与介质直接接触，是就地安装的。
二次仪表-----将测得的信号变送转换为可计量的标准电气信号并显示的仪表。
即包括变送器和显示装置。
变送器是将传感器的输出信号转变为可被控制器识别的信号（或将传感器输入的非电量转换成电信号，同时放大以便供远方测量和控制的信号源，一般为4--20mA电流）的转换器。
变送器通常由两部分组成：传感器和信号转换器。
传感器是接受输入量的信息，并按一定规律将其装换为同种或别种性质输出变量的装置。
转换器是接受一种形式的信号并按一定规律转换为另一种形式输出的装置。
变送器主要有温度变送器、压力变送器、流量变送器、液位变送器等。
一、压力仪表
压力表:通过表内的敏感元件的弹性形变，再由表内机芯的转换机构将压力形变传导至指。
压力变送器的参数设定
压力变送器的参数设定1.零点校准：零点校准是指在没有压力作用时，变送器输出的电信号为零的状态。
校准时应确保变送器的进口和排气管道中没有压力，调节零点校准螺丝使输出信号稳定在零值附近。
2.满度校准：满度校准是指在满量程（通常为标定量程的85%~95%）压力下，变送器输出的电信号达到预定的数值。
满度校准通常使用气源或液体压力源，确保输入压力稳定，并调节满度校准螺丝使输出信号等于预定值。
3.量程设定：量程设定是指确定变送器的工作范围，通常由最小量程和最大量程两个值确定。
在进行量程设定时，应根据实际需求选择合适的量程范围，并在参数设置中输入相应的数值。
4.输出信号类型：压力变送器的输出信号通常有4~20mA和0~10V两种类型。
在参数设定中，需要选择输出信号的类型，并根据所选类型输入对应的数值。
5.外部零点和满度调整：有些压力变送器提供了外部零点和满度调整功能，允许用户通过外部信号对零点和满度进行实时调整。
在参数设定中，应根据实际需要选择是否启用外部调整功能，并输入相应的校准数值。
6.通信协议和地址设置：一些高级压力变送器具有通信功能，可以通过现场总线或串口与其他设备进行数据交互。
在参数设定中，需要选择合适的通信协议，并设置设备的地址信息。
7.报警和保护设定：一些压力变送器具有报警和保护功能，当压力超过设定的上下限时会触发报警或保护动作。
在参数设定中，需要设置报警和保护的阈值，并选择相应的动作方式和延时时间。
8.温度补偿：压力变送器的工作温度会对其准确性和稳定性产生影响。
一些高级变送器具有温度补偿功能，可以通过输入温度传感器的信号来对压力输出进行补偿。
在参数设定中，需要设置温度补偿的范围和补偿系数。
9.过量程保护：为了防止过压损坏，压力变送器通常具有过量程保护功能。
在参数设定中，需要设置过压阈值和动作方式，当输入压力超过阈值时会触发过量程保护动作。
总之，压力变送器的参数设定需要根据实际需求和仪器的特性进行合理选择。
压力变送器
二、压力变送器分类：
按性质分类 1、电动式压力变送器： 输出信号（4～20）mA或（0～10）mA， （1～5）V 直流电流信号，负载一般250Ω。 2、气动式压力变送器： 统一输出信号（20～100）kPa的气体压力
按用途分类 1、正压：输入压力为正压力 2、负压：输入压力为负压力 3、差压：变送器输入端两个压力接头在 变送器内形成差压。 4、绝压：变送器输入为绝对压力。 正压、负压、差压、绝压的分析定义见 规程28-29页。
5、在表格回程误差栏选一最大值除以满量 程乘以100%为检定后回程误差的准确度 回程误差准确度= ΔPmax×100 %/量程 = ΔPmax×100 %/16 = % 6、其它检定项目是否满足要求以规程数据 为准判断。 例：一差压变送器准确度等级为0.5级，量 程（0～6）kPa，示值检定如下表
标准压 力点 （kPa） 0
输出 理论值 （mA） 4.000
被检上 行程 输出值 （mA） 4.003
被检回程 输出值 （mA） 4.007
平均值 （mA） 4.005
基本误 差 （mA） 0.007
回程误差 （mA） 0.004
1
2 3 4 5 6
6.667
9.333 12.000 14.667 17.334 20.000
谢谢大家！
要求－4kPa时输出20mA，+4kPa时输出 4mA。注：（）表示绝对值
则斜率b=16mA/8kPa=2mA/kPa或 8mA/4kPa=2mA /kPa 当（－4kPa）时=（－4kPa）×斜率+12 mA=20mA
（－3kPa）时=（－3kPa）×斜率+12 mA=18mA
压力变送器的种类 压力变送器常见问题解决方法
压力变送器的种类压力变送器常见问题解决方法压力变送器是一种将压力转换成气动信号或电动信号进行掌控和远传的设备。
它能将测压元件传感器感受到的气体、液体等物理压力参数变化成标准的电信号（如4～20mADC等），以供应指示报警仪、记录仪、调整器等二次仪表进行测量、指示和过程调整。
基本介绍压力变送器是工业实践中为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等浩繁行业。
压力变送器有电动式和气动式两大类。
电动式的统一输出信号为0～10mA、4～20mA或1～5V等直流电信号。
气动式的统一输出信号为20～100Pa的气体压力。
压力变送器按不同的转换原理可分为力（力矩）平衡式、电容式、电感式、应变式和频率式等，下面简单介绍几种压力（差压）变送器的原理、结构、使用、检修和校验等学问。
压力变送器的紧要作用把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号变化成电流（4—20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。
所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力接受大气压或真空，作用在元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。
压力变送器是由测量膜片与两侧绝缘片上的电极各构成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节。
压力变送器是一种用于测量工艺管道或罐体中气体、液体或蒸汽等液位的压力差，并将通过数据的转换、开方将测量的差压值转换成电流信号输出。
在日常的操作使用当中，总是避开不了会显现这样那样的故障情况。
面对压力变送器的故障现象，我们该如何解决呢。
（1）调查法：回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维护和修理。

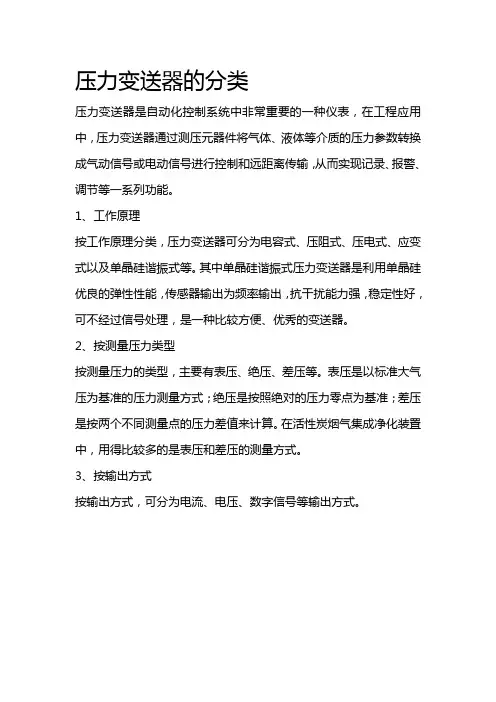

压力变送器的分类
压力变送器的分类
压力变送器是自动化控制系统中非常重要的一种仪表，在工程应用中，压力变送器通过测压元器件将气体、液体等介质的压力参数转换成气动信号或电动信号进行控制和远距离传输，从而实现记录、报警、调节等一系列功能。
1、工作原理
按工作原理分类，压力变送器可分为电容式、压阻式、压电式、应变式以及单晶硅谐振式等。
其中单晶硅谐振式压力变送器是利用单晶硅优良的弹性性能，传感器输出为频率输出，抗干扰能力强，稳定性好，可不经过信号处理，是一种比较方便、优秀的变送器。
2、按测量压力类型
按测量压力的类型，主要有表压、绝压、差压等。
表压是以标准大气压为基准的压力测量方式；绝压是按照绝对的压力零点为基准；差压是按两个不同测量点的压力差值来计算。
在活性炭烟气集成净化装置中，用得比较多的是表压和差压的测量方式。
3、按输出方式
按输出方式，可分为电流、电压、数字信号等输出方式。
压力变送器
压力变送器编辑压力变送器（pressure transmitter）是指以输出为标准信号的压力传感器，是一种接受压力变量，经传感转换后，将压力变化量按一定比例转换为标准输出信号的仪表。
它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号（如4~20mADC 等），以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
基本介绍压力变送器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
下面就简单介绍一些常用压力变送器的原理及其应用、压力变送器是用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。
压力变送器主要有电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，应变式压力变送器等。
压力变送器根据测压范围可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种。
压力变送器的主要作用把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号转变成电流（4-20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。
所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力采用大气压或真空，作用在δ元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。
压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
主要优点1、压力变送器具有工作可靠、性能稳定等特点；2、专用V/I集成电路，外围器件少，可靠性高，维护简单、轻松，体积小、重量轻，安装调试极为方便；3、铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固耐用；4、4-20mA DC二线制信号传送，抗干扰能力强，传输距离远；5、LED、LCD、指针三种指示表头，现场读数十分方便。
压力差压变送器的应用及选型 变送器是如何工作的
压力/差压变送器的应用及选型变送器是如何工作的在诸类仪表中，变送器的应用*广泛、*普遍，变送器大体分为压力变送器和差压变送器。
变送器常用来测量压力、差压、真空、液位、流量和密度等。
变送器有两线制、三线制和四线制之分，两在诸类仪表中，变送器的应用*广泛、*普遍，变送器大体分为压力变送器和差压变送器。
变送器常用来测量压力、差压、真空、液位、流量和密度等。
变送器有两线制、三线制和四线制之分，两线制变送器尤多。
有智能和非智能之分，智能变送器渐多。
有气动和电动之分，电动变送器居多。
另外，按应用场合有本安型和隔爆型之分。
按应用工况变送器的紧要种类如下：低（微）压/低差压变送器中压/中差压变送器高压/高差压变送器绝压/真空/负压差压变送器高温/压力、差压变送器耐腐蚀/压力、差压变送器易结晶/压力、差压变送器变送器的选型通常依据安装条件、环境条件、仪表性能、经济性和应用介质等方面考虑。
实际运用中分为直接测量和间接测量；其用途有过程测量、过程掌控和装置联锁。
常见的变送器有一般压力变送器、差压变送器、单法兰变送器、双法兰变送器、插入式法兰变送器等。
压力变送器和差压变送器单从名词上讲测量的是压力和两个压力的差，但它们间接测量的参数是有很多的。
如压力变送器，除测量压力外，它还可以测量设备内的液位。
在常压容器测量液位时，需用一台压变即可。
当测量受压容器液位时，可用两台压变，即测量下限一台，测量上限一台，它们的输出信号可进行减法运算，即可测出液位，一般选用差压变送器。
在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。
压力变送器的测量范围可以做的很宽，从绝压0开始可以到100MPa（一般情况）。
压力/差压变送器介绍差压变送器除了测量两个被测量压力的差压值外，它还可以搭配各种节流元件来测量流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。
原理从压力和差压变送器制作的结构上来分有一般型和隔离型。
一般型的测量膜盒为一个，它直接感受被测介质的压力和差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中心，接受被测压力的膜片为外膜片。
压力变送器基础知识
单击添加副标题
气化仪表
1
2
3
压力变送器的原理
压力变送器安装
压力变送器选型
4
5
压力变送器调试
压力变送器的故障排查
主要内容：
压力是工业生产中的重要参数之一，为了保证生产正常运行，必须对压力进行监测和控制，但需要说明的是，这里所说的压力，实际上是物理概念上的压强，即垂直作用在单位面积上的力。即：
(频率)
(频率)
(电阻)
01
02
EJA--通讯协仪： 4～20mA--BRAIN 4～20mA--HART
FF--现场总线
EJA-通讯协议
BT200 通讯器
BT200
ENTER
LCD大屏幕显示 21个字符 ×8行
打印机打印输出
可控制所有BRAIN仪表的 BT200
单线通讯 无需配电器
投用气化炉夹套液位和除氧器液位这类的三阀组时，需要注意什么，如果操作不当，会有什么影响？
01
答：首先应该避免负压侧隔离罐中隔离液不能减少，还要减少差压变送器单向受压的时间。如果隔离液流失，会让测量值偏大。
02
信号引出线
固定电容极板和位于中间的感压极板组成两个电容室 过程压力通过导压灌充液/硅油传导至感压极板 感压极板产生与压力基本成正比的位移 该位移使两电容室的差分电容值改变 差分电容由电子电路转换为与电容的介电常数无关的毫伏信号,进入后面的放大及信号处理板
ROSEMOUNT压力变送器
C:电容值 d:电容极板之间的距离 K：常数
02
传感器为利用微电子机械加工技术加工成的单晶硅谐振式传感器
Si谐振传感器结构
Si片
Si谐振器
2个Si谐振传感器
压力变送器选型指南
压力变送器选型指南压力变送器是一种用于测量、转换和传递压力信号的设备，广泛应用于工业自动化控制系统中。
在选择压力变送器时，我们需要考虑多个因素，包括量程范围、精度要求、工作环境、测量介质等。
本文将为您提供一个压力变送器选型指南，以帮助您选择适合的压力变送器。
1.量程范围压力变送器的量程范围是指其能够测量的压力范围。
在选择压力变送器时，首先需要确定所需的压力范围。
考虑到实际应用的压力变化情况，一般建议选择量程范围略大于实际需求的压力变送器。
如果压力范围太小，可能无法满足实际需求；而如果压力范围太大，可能会浪费资源。
2.精度要求精度是指压力变送器输出信号与实际压力值之间的偏差。
在选择压力变送器时，需要考虑所需的压力测量精度。
一般来说，高精度的压力变送器价格较高，因此需要在精度和经济性之间做出权衡。
如果对测量精度要求较高的应用，建议选择高精度的压力变送器。
3.工作环境压力变送器的工作环境也是选择时需要考虑的因素之一、工作环境可能存在高温、低温、潮湿、腐蚀性等条件，这将对压力变送器的材质和密封性能提出要求。
因此，在选择压力变送器时，需要根据实际应用环境选择合适的密封材料和防护等级，以确保压力变送器可以正常工作，并具有较长的寿命。
4.测量介质压力变送器通常用于测量气体或液体的压力。
在选择压力变送器时，需要考虑测量介质的性质。
例如，测量腐蚀性介质时，需要选择具有抗腐蚀材料的压力变送器；而测量高温介质时，需要选择能够耐受高温的压力变送器。
此外，还需要考虑测量介质的密度、黏度等因素，以确保压力变送器能够准确测量压力。
5.信号输出压力变送器的信号输出方式通常有模拟输出和数字输出两种。
模拟输出一般为4-20mA或0-10V的电流或电压信号，适用于传统的控制系统。
数字输出一般为RS485或Modbus等通信协议，适用于现代化的自动化控制系统。
在选择压力变送器时，需要考虑与所使用的控制系统的兼容性，以确保压力变送器的信号能够准确传递和解析。
E+H压力变送器
型号有:FTL50,FTL51,FTL51C,FTL50H,FTL51H,FTL70,FTL71.FTL20,FTL260。
5、E+H固体音叉开关：无需标定和维护。适用于颗粒直径小于10mm的颗粒及粉尘，耐温高达150度，耐压达16bar。
型号有计：结构坚固。尤其适用于高的容器（高达70m），不受灰尘影响。耐温达150度，耐压达2bar。
型号有：FMM50。
二、供应E+H流量仪表：
1、E+H电磁流量计：提供了高量程比的高精度测量。可用于严格的卫生场合，并提供适用于危险场合的安全认证。
型号有:DTI200***,50W/53W***,50P/53P***,50H/53H***,10W***,10H***,10P*** 。
型号有:90/93W/93P*** 。
三、供应E+H压力仪表
1、E+H压力变送器：PMC131,PMP131,PTP31/35/PTC31,PMC41,PMC45,PMP41,PMP45,PMP46,PMP48。
2、E+H智能压力变送器：PMC71,PMP71,PMP72,PMP75。
3、E+H智能差压变送器：PMD70,PMD75,PMD76,PMD77,PMD78。
2、E+H涡街流量计：用来测量气体、蒸气和液体的流量。安装成本低，压损小，长时间稳定性及宽动态测量范围。
型号有:72F/72W*** 。
3、E+H热式质量流量计：用来测量气体的流量，操作简便，无压损及宽动态测量范围。
压力变送器：压力变送器与压力表的区别
压力变送器：压力变送器与压力表的区别压力变送器的定义压力变送器是一种用于测量、变换和传递压力信号的装置。
它主要将压力的物理量转换为电信号输出，供控制系统、检测系统等实时监测和反馈。
压力表的定义压力表是一种用于测量压力的仪器，它可以通过压力传感器或者压力感受元件感测介质（如气体或液体）的压力，在刻度盘上显示对应的压力值。
压力变送器与压力表的区别虽然压力变送器和压力表都是用于测量压力的装置，但它们还是存在一些差异。
量程范围压力表的量程范围一般比较窄，一般在10MPa以内。
而压力变送器的量程范围相对比较广，一般可以达到100MPa以上。
精度压力表的精度一般为0.5%左右。
而压力变送器的精度短期内甚至可以达到0.1%以下，长期精度也能稳定在0.2%以内。
输出信号压力表的输出信号一般只能是机械的刻度值。
而压力变送器可以将压力的物理量转换成电信号输出，方便于控制系统或检测系统进行实时监测和反馈。
操作环境压力表一般只能在静态环境下进行测量，而且可能会受到环境温度变化、震动等因素的影响，从而影响测量精度。
而压力变送器不仅能在静态环境下进行测量，而且可以在恶劣的工作环境中工作，如高温、高压、强腐蚀和振动等环境中正常工作。
安装方式压力表一般需要通过螺纹、法兰等固定方法安装在被测量的系统中。
而压力变送器可以直接安装在被测量系统的管道、容器、泵等设备上，方便安装和更换。
总结压力变送器和压力表虽然都是用于测量压力的装置，但是它们在量程范围、精度、输出信号、操作环境和安装方式等方面存在一些差异。
因此，在选择使用哪一种装置时，需要根据实际需要来进行选择。
如果需要实时监测和反馈，而且工作环境恶劣，那么压力变送器可能更适合；如果仅需要工作在静态环境下进行测量，那么压力表可能更为合适。
常用压力变送器的原理及其应用
工业上普遍需要测量各类电量与非电物理量，例如电流(AD)、电压(VD)、功率(WD)、频率(FD)、温度(TT)、重量（LD）、位置(PT)、压力、转速(RT)、角度等，都需要转换成可接收的直流模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将被测物理量转换成可传输直流电信号的设备称为变送器。
工业上通常分为电量变送器（常见型号如：GP/FP系列、S3/N3系列、STM3系列等）和非电量变送器。
变送器的传统输出直流电信号有0-5V、0-10V、1-5V、0-20mA、4-20mA等，目前最广泛采用的是用4~20mA电流来传输模拟量。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
压力变送器ppt获奖课件
1.4.2.3 智能变送器旳校验操作 §量程下限设置
措施一： 在线状态（ONLINE）时，4 LRV。
措施二：在线状态（ONLINE）时，1 Device Setup→4 Detailed Setup→2 Single condition→2 Range values→1 Keypad input→1 LRV。
·零点调整使变送器旳测量起始点为零 ·零点迁移是把测量旳起始点由零迁移到某一数值:
y ymax
ymin
xmin
0 xmax xmin xmax
xmax
x
当测量旳起始点由零变为某一正值，称为正迁移；
当测量旳起始点由零变为某一负值，称为负迁移
零点迁移时，变送器旳输出和输入特征曲线作平行移动，
其斜率不变，即量程不变。
2
常见旳几种3051变送器类型
§ 3051C型表压与绝压变送器
3051T型表压与绝压变送器
3051L型液位变送器
3051H型高温压力变送器
可测过程温度高 达375°F （191°C）， 且不需使用远传 膜片密封或毛细 管。
3
3051变送器型号代码含义
变送器类型 测量类型
安装选项
压力类型
外壳材质
措施三：在线状态（ONLINE）时，1 Device Setup→4 Detailed Setup→2 Single condition→2 Range values→1 Keypad input→3 Unit。
13
1.4.2.3 智能变送器旳校验操作 §量程上限设置
措施一： 在线状态（ONLINE）时，5 URV。
Diag/Service→1 Test Device→1 Self test。 ▪ 措施二：在线状态（ONLINE）时，1 Device Setup→4
常见压力变送器的原理及其应用
工业上普遍需要测量各类电量与非电物理量，例如电流(AD)、电压(VD)、功率(WD)、频率(FD)、温度(TT)、重量（LD）、位置(PT)、压力、转速(RT)、角度等，都需要转换成可接收的直流模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将被测物理量转换成可传输直流电信号的设备称为变送器。
工业上通常分为电量变送器（常见型号如：GP/FP 系列、S3/N3系列、STM3系列等）和非电量变送器。
变送器的传统输出直流电信号有0-5V、0-10V、1-5V、0-20mA、4-20mA等，目前最广泛采用的是用4~20mA电流来传输模拟量。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1C 所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA 之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程X围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
压力变送器使用说明书
压力变送器使用说明书1. 引言压力变送器是一种用于测量和转换压力信号的设备，广泛应用于工业自动化控制系统中。
本使用说明书将详细介绍压力变送器的使用方法和注意事项，帮助用户正确、安全地操作该设备。
2. 产品概述压力变送器由壳体、感压装置、转换装置、电路板和连接电缆组成。
其主要功能是将输入的压力信号转换成标准电信号，方便与其他设备进行通信和控制。
在使用压力变送器之前，请确保设备完好无损。
3. 安装与连接3.1 安装方法选择合适的安装位置，确保变送器能够稳固地安装在垂直或水平方向。
避免将变送器直接暴露于高温、湿度或震动的环境中，以免影响其正常工作。
3.2 连接方法将压力变送器的电缆与控制系统的输入端相连接。
确保连接牢固，并注意电缆的极性，避免接反。
在连接过程中，务必断开电源以确保操作安全。
4. 使用方法4.1 参数调节在使用压力变送器之前，需要根据实际需要对其参数进行调节。
通过控制装置或软件，可以设置压力上下限、输出信号类型、补偿温度等参数，以满足不同的工作要求。
4.2 运行监测启动控制系统，观察压力变送器的工作状态。
正常情况下，变送器的指示灯应亮起，显示当前的压力数值。
通过监测数值的变化，可以及时发现异常情况并采取相应的措施。
4.3 维护保养定期检查压力变送器的连接状态和外观，确保无腐蚀、磨损等现象。
若发现问题，请及时清洁或更换相关部件。
同时，注意保持设备周围的清洁和干燥，避免灰尘、水分等对设备造成影响。
5. 安全注意事项- 在操作压力变送器之前，务必将控制系统的电源断开，以免发生触电事故。
- 避免将压力变送器暴露于腐蚀性、易燃性或有害物质的环境中。
- 严禁随意拆卸或改装压力变送器，以免影响其性能或导致其他安全问题。
- 对于长时间不使用的压力变送器，应将其存放在干燥、通风良好的地方，避免积尘或潮湿。
6. 故障排除若发现压力变送器无法正常工作或出现异常情况，请立即停止使用，并按照以下步骤进行排除：- 检查电源连接是否正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例4-5 某两线制电流输出型压力变送器的产品说明书注 明其量程范围为0～200kPa，对应的输出电流为4～ 20mA。求：当测得输出电流I =12mA时的被测压力p。
解 因为该仪表说明书未说明线性度，可以默认输出 电流与被测压力之间为线性关系，即 I 与 p 的数学关系 为一次方程，所以有 I =a0+a1p 式中 a0、a 1——待求常数。 当p =0时，a 0=4mA 当 p =200kPa 时 ， I=20mA ， 代 入 式 （ 4-15 ） 得 a1=0.08mA/kPa，所以该压力变送器的输出/输入方程为： I=4mA+0.08(mA/kPa)p 。将 I=12mA 代入式（ 4-15 ）得 p=(Ｉ-a0)/a1=(12mA-4mA)/(0.08mA/kPa)=100kPa。
两线制电流输出型压力变送器的特性曲线
【填写压力变送器输出电流与压力的对照表训练】
输出 ＜3.75 电流 I/mA 差压 /kPa
4
12
16
20
＞21.75
0
40
160
例4-6 某两线制电流输出型绝对压力（pabs）变送器的 量程为40~250kPa，零点和量程均已校准，若将取压口 向大气敞开，求：此时的输出电流 I 大约为多少毫安？ 解 该仪表输入40kPa的绝对压力时，输出为4mA； 输入 250kPa 的绝对压力时，输出为 20mA 。设大气压 的绝对压力 p 大气 ≈ 100kPa ，则此时输出电流与 (p 大气 pmin)成正比：
1511电流输出型差压变送器的原理框图
二极管VD构成外接电源极性反接保护电路。当外接电 源E极性反接时，二极管VD反偏，电路的电流非常微小 小，不会损坏变送器电路。
二、两线制压力（差压）变送器简介
接线：其中一根为电源正极导线（红色），另一根 既作为电源负极引线，又作为二次仪表的信号传输线。 在信号传输线的末端，通过一只精密的取样电阻（也称 负载电阻）接到电源负极，将电流信号转换成电压信号
变送器：能够将传感器的输出信号转换为可以被控 制器接受的标准化信号的设备。 主要由：传感器、测量转换电路、补偿电路等组成。 不同的物理量需要不同的传感器和相应的变送器。 用于工业控制的变送器主要有：温度变送器、压力 变送器、流量变送器、液位变送器、电流变送器、电压 变送器等。 变送器具有输入过载保护、输出过电流保护、输出 电流长时间短路保护、输出端口瞬态感应雷与浪涌电流 TVS抑制保护、工作电源过压极限保护、工作电源反接 保护等。
压力（差压）变送器的原理框图（图4-20）
以电容式压力（差压）传感器为例，两个大小不同 的被测压力p1、p2通过导压液传送到电容式压力（差压） 变送器的两个压力室，并作用在δ室（即感压元件）两 侧的隔离膜片上，致使测量膜片产生位移，其位移量与 压力之差成正比。
一次仪表与二次仪表
压力变送器已经将 传感膜头与信号处理、 转换单元组合在一个壳 体中，并安装在检测现 场，这种信号采集转换 装置在工业中被称为一 次仪表，例如热电偶、 压力变送器、流量计、 液位计等。
两线制变送器（续）
2018/10/3
6
一、压力变送器简介
压力变送器是一种能将接收 的气体、液体等压力信号转换 为可传送的标准化输出信号的 仪器。此外，其输出信号与压 力之间有一给定的连续函数关 系（通常为线性函数）。 压力变送器主要用于工业过 程压力参数的测量与控制，其 中的差压变送器也常用于液位 和流量的测量。
p1
p2
压力变送器分类
①按工作原理，可分为电容式、压阻式、谐振式、 等（谐振式压力变送器可不经过信号处理电路，直接输 出数字脉冲信号等）； ②按接线方式，可分为两线制、三线制（一根正电 源线。两根信号线，其中一根GND）、四线制（两根 正负电源线，两根信号线，其中一根GND）等； ③按输出方式，可分为电压输出、电流输出、数字 信号输出等； ④按压力测量范围，可分为一般压力变送器 （0.001～35MPa）和微压力变送器（0～1.5kPa），负 压变送器（0～-100kPa）等； ⑤按准确度，可分为高准确度变送器（0.1%或 0.075%级）和通用变送器（0.5%级）。
无纸记录仪 是二次仪表
而接受来自一次仪表的信号，并显示、记录、转换 及发送该信号的装置称为二次仪表，例如：显示报警仪、 记录仪、调节器等。二次仪表通常安装在仪表盘上。
电流输出型仪表
一次仪表的输出信号可以是电压，也可以是电流。 由于电流信号不易受干扰，且便于远距离传输（可以不 考虑电路压降），所以在一次仪表中多采用电流输出型。 从DDZ-Ⅲ型电动仪表开始，规定标准电流输出型仪 表的输出为4～20mA（DDZ-Ⅱ标准为0~10mA），对应 的输出电压为1～5V（DDZ-Ⅱ标准为0～2V）。在4～ 20mA信号制中，4mA对应于零输入，20mA对应于满 度输入。 不让信号占有0～4mA的原因：1）有利于判断电路 故障（开路）或仪表故障；2）这类一次仪表内部均采 用微电流集成电路，总的耗电还不到4mA，因此，0～ 4mA这一部分“本底”电流还能为一次仪表的内部电路 提供工作电流，使一次仪表成为两线制仪表。
《传感器与检测技术项目教程》 模块四、压力检测 课件
内容简介
本模块介绍“压力” 等基本概念、电容式
压力表、两线制压力表、智能压力表、总线制
压力表，还介绍了陶瓷式压力传感器。
今天是：2018年10月3日星期三
模块四、压力检测（下）
知识链接、压力的基本概念 进入
目录
项目一、电容式压力变送器
项目二、两线制压力变送器 拓展阅读、陶瓷式压力传感器abs min I =4mA+(20mA 4mA) ( 100%) pabs max pabs min 100kPa 40kPa 4mA+16mA ( 100%)=8.57mA 250kPa 40kPa
进入 进入
项目二
两线制压力变送器
回目录
【项目教学目标】 ☞ 知识目标 1）熟悉压力变送器的分类和组成。 2）熟悉压力变送器的HART通信。 3）熟悉现场总线型变送器的原理。 ☞ 技能目标 1）掌握两线制压力变送器的接线。 2）掌握智能变送器的零点迁移方法。 現在時間是：19:58
任务一、两线制压力变送器的应用
