薄膜干涉一等倾干涉
合集下载
薄膜干涉等倾干涉
薄膜可以是固体的、液体的或气体的 ，只要其上下表面反射的光波能够发 生干涉即可。
等倾干涉的条件
1
入射光波必须是平行光束，即光束的入射角必须 相等。
2
薄膜的上下表面必须平行，即薄膜的倾角必须为 零。
3
入射光波在薄膜上下表面的反射必须满足干涉条 件，即光波的波长、入射角和薄膜的折射率必须 满足干涉相长的条件。
薄膜厚度的测量
薄膜厚度的精确测量
等倾干涉条纹的形状和间距与薄膜的厚度有关，通过测量干涉条纹的形状和间 距，可以精确测量薄膜的厚度。
薄膜生长过程的实时监测
在薄膜生长过程中，等倾干涉条纹可以实时监测薄膜的生长情况，为薄膜生长 工艺的控制提供依据。
其他应用领域
光学传感
等倾干涉条纹的形状和变化可以用于检测物理量如温度、压力、折射率等的变化 ，在光学传感领域有广泛的应用。
等倾干涉的原理
当一束光波入射到薄膜上 时，光波在薄膜上下表面 反射，形成两列相干光波。
当两列光波的相位差等于 2nπ（n为整数）时，它 们发生干涉相长，形成明 亮的干涉条纹。
ABCD
由于光波在薄膜上下表面 的反射路径不同，导致两 列光波的相位发生变化。
当两列光波的相位差不等 于2nπ时，它们发生干涉 相消，形成暗的干涉条纹。
薄膜干涉的形成
当光波入射到薄膜表面时，一部分光被反射，一 部分光透射进入薄膜内部。
反射光和透射光在薄膜表面再次相遇，由于光程 差的存在，它们会发生干涉。
当薄膜的厚度满足一定条件时，反射光和透射光 的光程差相等，形成等倾干涉现象。
03
等倾干涉现象
等倾干涉的定义
等倾干涉是指当一束光波入射到薄膜 上，在薄膜上下表面反射的光波发生 干涉的现象。
等倾干涉的条件
1
入射光波必须是平行光束，即光束的入射角必须 相等。
2
薄膜的上下表面必须平行，即薄膜的倾角必须为 零。
3
入射光波在薄膜上下表面的反射必须满足干涉条 件，即光波的波长、入射角和薄膜的折射率必须 满足干涉相长的条件。
薄膜厚度的测量
薄膜厚度的精确测量
等倾干涉条纹的形状和间距与薄膜的厚度有关，通过测量干涉条纹的形状和间 距，可以精确测量薄膜的厚度。
薄膜生长过程的实时监测
在薄膜生长过程中，等倾干涉条纹可以实时监测薄膜的生长情况，为薄膜生长 工艺的控制提供依据。
其他应用领域
光学传感
等倾干涉条纹的形状和变化可以用于检测物理量如温度、压力、折射率等的变化 ，在光学传感领域有广泛的应用。
等倾干涉的原理
当一束光波入射到薄膜上 时，光波在薄膜上下表面 反射，形成两列相干光波。
当两列光波的相位差等于 2nπ（n为整数）时，它 们发生干涉相长，形成明 亮的干涉条纹。
ABCD
由于光波在薄膜上下表面 的反射路径不同，导致两 列光波的相位发生变化。
当两列光波的相位差不等 于2nπ时，它们发生干涉 相消，形成暗的干涉条纹。
薄膜干涉的形成
当光波入射到薄膜表面时，一部分光被反射，一 部分光透射进入薄膜内部。
反射光和透射光在薄膜表面再次相遇，由于光程 差的存在，它们会发生干涉。
当薄膜的厚度满足一定条件时，反射光和透射光 的光程差相等，形成等倾干涉现象。
03
等倾干涉现象
等倾干涉的定义
等倾干涉是指当一束光波入射到薄膜 上，在薄膜上下表面反射的光波发生 干涉的现象。
等倾干涉.ppt
所发出的光束对薄膜表面有不同的倾角，
正由于入射光的倾角改变而形成一组干
涉条纹。同一级条纹，对应着同一倾角， 不同级条纹，对应不同的倾角。即：由 于入射角相同的光经薄膜两表面反射形 成的反射光在相遇点有相同的光程差,也 就是说,凡入射角相同的光束就形成同一 级条纹，所以这些倾斜角度不同光束经 薄膜反射所形成的花样是一些明暗相间 的同心圆环，这种干涉称为等倾干涉。
等倾干涉 从点光源发出的锥面上光线的光路
等倾干涉 从点光源发出的锥面内光线的光路
1.6.2 单色面光源照明时的等倾干涉条纹
r环
oP
i1
f
··· 面光源 i1 n1
n2 > n1
d
n1
面光源上不同点而 相i1 同的入射光都将汇聚在同一个干涉 环上（非相干叠加），因而面光源照明比点光源照明条纹明
暗对比更鲜明。

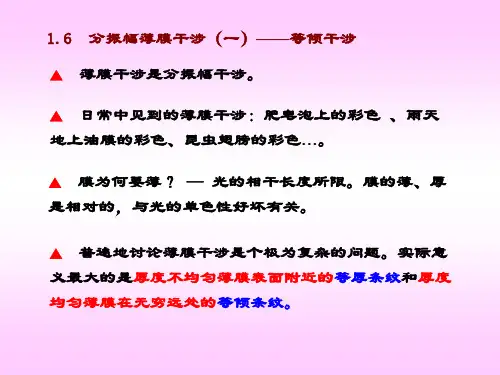

1.6 分振幅薄膜干涉（一）——等倾干涉 ▲ 薄膜干涉是分振幅干涉。
▲ 日常中见到的薄膜干涉：肥皂泡上的彩色 、雨天 地上油膜的彩色、昆虫翅膀的彩色…。
▲ 膜为何要薄？ ─ 光的相干长度所限。膜的薄、厚 是相对的，与光的单色性好坏有关。
▲ 普遍地讨论薄膜干涉是个极为复杂的问题。实际意 义最大的是厚度不均匀薄膜表面附近的等厚条纹和厚度 均匀薄膜在无穷远处的等倾条纹。
osi2
2
2h
n22
n22
s in 2
i2
2
2h
n22
n12
sin 2
i1
2
2n2h cosi2
2
2h
n22
n12
sin 2
i1
2
不论入射光的的入射角如何
满足n1<n2>n3(或n1 >n2 <n3)
正由于入射光的倾角改变而形成一组干
涉条纹。同一级条纹，对应着同一倾角， 不同级条纹，对应不同的倾角。即：由 于入射角相同的光经薄膜两表面反射形 成的反射光在相遇点有相同的光程差,也 就是说,凡入射角相同的光束就形成同一 级条纹，所以这些倾斜角度不同光束经 薄膜反射所形成的花样是一些明暗相间 的同心圆环，这种干涉称为等倾干涉。
等倾干涉 从点光源发出的锥面上光线的光路
等倾干涉 从点光源发出的锥面内光线的光路
1.6.2 单色面光源照明时的等倾干涉条纹
r环
oP
i1
f
··· 面光源 i1 n1
n2 > n1
d
n1
面光源上不同点而 相i1 同的入射光都将汇聚在同一个干涉 环上（非相干叠加），因而面光源照明比点光源照明条纹明
暗对比更鲜明。
1.6 分振幅薄膜干涉（一）——等倾干涉 ▲ 薄膜干涉是分振幅干涉。
▲ 日常中见到的薄膜干涉：肥皂泡上的彩色 、雨天 地上油膜的彩色、昆虫翅膀的彩色…。
▲ 膜为何要薄？ ─ 光的相干长度所限。膜的薄、厚 是相对的，与光的单色性好坏有关。
▲ 普遍地讨论薄膜干涉是个极为复杂的问题。实际意 义最大的是厚度不均匀薄膜表面附近的等厚条纹和厚度 均匀薄膜在无穷远处的等倾条纹。
osi2
2
2h
n22
n22
s in 2
i2
2
2h
n22
n12
sin 2
i1
2
2n2h cosi2
2
2h
n22
n12
sin 2
i1
2
不论入射光的的入射角如何
满足n1<n2>n3(或n1 >n2 <n3)
光的干涉分振幅薄膜干涉等倾干涉
n2 n1 T |i1 0 0.96 反射率： |i1 0 n n 0.04 透射率为： 2 1 设入射光强度为100，则各反射相干光的相对光强为：
2
a1：4%×100=4 a2:100×96%×4%×96%＝3.74 a3:100×96%×4%×4%×4% ×96% =5.9×10-3<<4
光学
1.6 分振幅薄膜干涉（一)——等倾干涉
由于反射而引入的附加光程差2存在与否，可根据以下 条件判断 。 在不超过临界角的条件下，无论入射角的大小如 何，光在第一表面上反射和第二表面上反射并射出时： 若在薄膜上、下两个表面的两反射的物理性质不同，则两反 射相干光a1,a2(或b1,b2)，或两透射光c1,c2(或d1,d2)之间将 有/2的附加光程差. 例如：如图
面甲等。为了增强反射能量，常在玻璃表面上镀一层高反射率
的透明薄膜，利用薄膜上、下表面的反射光的光程差满足干涉 相长条件，从而使反射光增强，这种薄膜叫增反膜。
在一光学元件的玻璃(折射率 n3 1.5 )表面上 镀一层厚度为e、折射率为 n2 1.38 的氟化镁薄膜， 为了使入射白光中对人眼最敏感的黄绿光 ( 5500 A) 反射最小，试求薄膜的厚度.
1
M1
2
i1
L 3
P
可见：波长一定、倾角i 相同的 入射光线，对应于同一级干涉 条纹—等倾条纹 .
n1
n2
A i 2
i2
i1
D C
d
M2
n1
B
4
E 5
光学
1.6 分振幅薄膜干涉（一)——等倾干涉
2d n
明纹条件:
2 2
n sin i1 ( ) 2
2
a1：4%×100=4 a2:100×96%×4%×96%＝3.74 a3:100×96%×4%×4%×4% ×96% =5.9×10-3<<4
光学
1.6 分振幅薄膜干涉（一)——等倾干涉
由于反射而引入的附加光程差2存在与否，可根据以下 条件判断 。 在不超过临界角的条件下，无论入射角的大小如 何，光在第一表面上反射和第二表面上反射并射出时： 若在薄膜上、下两个表面的两反射的物理性质不同，则两反 射相干光a1,a2(或b1,b2)，或两透射光c1,c2(或d1,d2)之间将 有/2的附加光程差. 例如：如图
面甲等。为了增强反射能量，常在玻璃表面上镀一层高反射率
的透明薄膜，利用薄膜上、下表面的反射光的光程差满足干涉 相长条件，从而使反射光增强，这种薄膜叫增反膜。
在一光学元件的玻璃(折射率 n3 1.5 )表面上 镀一层厚度为e、折射率为 n2 1.38 的氟化镁薄膜， 为了使入射白光中对人眼最敏感的黄绿光 ( 5500 A) 反射最小，试求薄膜的厚度.
1
M1
2
i1
L 3
P
可见：波长一定、倾角i 相同的 入射光线，对应于同一级干涉 条纹—等倾条纹 .
n1
n2
A i 2
i2
i1
D C
d
M2
n1
B
4
E 5
光学
1.6 分振幅薄膜干涉（一)——等倾干涉
2d n
明纹条件:
2 2
n sin i1 ( ) 2
薄膜干涉-等倾干涉
02
在等倾干涉中，光线在薄膜的上、下表面反射后发 生相干，形成干涉条纹。
03
等倾干涉广泛应用于光学仪器、光通信等领域，是 光学干涉技术中的重要组成部分。
等倾干涉的条件
1
入射光束必须为平行光束，且入射角相等。
2
薄膜必须具有一定的厚度，且上下表面反射率相 近。
3
入射光波长需满足一定条件，使得光在薄膜中发 生相干。
发展等倾干涉的数值模拟方法
利用计算机模拟等倾干涉现象，预测不同条件下的干涉结果，为实验设计和优化提供指 导。
等倾干涉的实验研究
探索新型的干涉实验技术和装置
开发更先进、更高效的实验装置和方法，提高干涉实验的精度和可靠性。
拓展等倾干涉的应用范围
将等倾干涉技术应用于更多领域，如光学传感、表面检测、生物医学等，发掘其潜在的应用价值。
感谢您的观看
THANKS
薄膜干涉的应用
01
02
03
光学检测
利用薄膜干涉现象检测光 学元件的表面质量、光学 薄膜的厚度和折射率等参 数。
光学信息处理
利用薄膜干涉现象实现光 学信息的调制、滤波和合 成等操作。
光学仪器
薄膜干涉现象用于制造各 种光学仪器，如干涉仪、 光谱仪和望远镜等。
02 等倾干涉原理
等倾干涉的概念
01
等倾干涉是指当平行光束入射到薄膜表面时，在等 倾角的位置上产生干涉现象。
实验设备
分束器
将激光分成反射和 透射光束。
观察装置
包括显微镜和屏幕， 用于观察干涉现象。
激光源
用于提供单色相干 光源。
薄膜样品
需要制备不同厚度 和折射率的薄膜样 品。
测量工具
用于测量薄膜厚度 和折射率。
在等倾干涉中，光线在薄膜的上、下表面反射后发 生相干，形成干涉条纹。
03
等倾干涉广泛应用于光学仪器、光通信等领域，是 光学干涉技术中的重要组成部分。
等倾干涉的条件
1
入射光束必须为平行光束，且入射角相等。
2
薄膜必须具有一定的厚度，且上下表面反射率相 近。
3
入射光波长需满足一定条件，使得光在薄膜中发 生相干。
发展等倾干涉的数值模拟方法
利用计算机模拟等倾干涉现象，预测不同条件下的干涉结果，为实验设计和优化提供指 导。
等倾干涉的实验研究
探索新型的干涉实验技术和装置
开发更先进、更高效的实验装置和方法，提高干涉实验的精度和可靠性。
拓展等倾干涉的应用范围
将等倾干涉技术应用于更多领域，如光学传感、表面检测、生物医学等，发掘其潜在的应用价值。
感谢您的观看
THANKS
薄膜干涉的应用
01
02
03
光学检测
利用薄膜干涉现象检测光 学元件的表面质量、光学 薄膜的厚度和折射率等参 数。
光学信息处理
利用薄膜干涉现象实现光 学信息的调制、滤波和合 成等操作。
光学仪器
薄膜干涉现象用于制造各 种光学仪器，如干涉仪、 光谱仪和望远镜等。
02 等倾干涉原理
等倾干涉的概念
01
等倾干涉是指当平行光束入射到薄膜表面时，在等 倾角的位置上产生干涉现象。
实验设备
分束器
将激光分成反射和 透射光束。
观察装置
包括显微镜和屏幕， 用于观察干涉现象。
激光源
用于提供单色相干 光源。
薄膜样品
需要制备不同厚度 和折射率的薄膜样 品。
测量工具
用于测量薄膜厚度 和折射率。
薄膜干涉等厚条纹等倾条纹
3
利用光具组将同一列波分解，使它们经过不同的途径后重 新相遇，由于这样的两列波由同一列波分解而来，它们频 率相同，位相差稳定，振动方向也可做到基本平行，因而 满足相干条件，能产生干涉图样。实际的干涉装置按分解 波列的方法不同分为两种： i）分波前法将点光源的波前分割为两部分的波列分解法称 为分波前法，杨氏双缝是分波前法的典型代表 ii）分振幅法利用两种媒质的界面将振幅分解为反射和透 射两部分的波列分解法称为分振幅法。分振幅法的典型代 表是薄膜干涉和迈克尔逊干涉仪。
膜厚增大，条纹细锐 中心条纹没有周围细锐
28
2.观察等倾条纹时扩展光源的作用
29
3.薄膜干涉的定域问题
30
31
32
33
i) 条纹偏离等厚线：
14
ii) 反衬度下降：
15
6. 薄膜的颜色、增透膜和高反膜
16
增透膜
17
18
高反膜
（1） （2） （3） （4） （5） （6） （1） （2） （3） （4） （5） （6） H L H L H L H
基底
19
20
降低反射率
黑硅
21
作业：P300， 2, 3, 5, 6
8
2.薄膜表面的等厚条纹（i固定h变化）
光程差计算：
9
10
3.楔形薄膜的等厚干涉
11
12
4.牛顿圈（环）
13
5.等厚干涉条纹的观测方法及倾角的影响
严格的等厚干涉要求点光源、正入射。但扩展光源、斜入射，用眼睛 也能观察到干涉现象。主要是眼睛的瞳孔对光束进行了限制，只是干 涉的结果会受到一定的影响。
中心处条纹较稀疏。
膜厚增大，条纹变密。
27
利用光具组将同一列波分解，使它们经过不同的途径后重 新相遇，由于这样的两列波由同一列波分解而来，它们频 率相同，位相差稳定，振动方向也可做到基本平行，因而 满足相干条件，能产生干涉图样。实际的干涉装置按分解 波列的方法不同分为两种： i）分波前法将点光源的波前分割为两部分的波列分解法称 为分波前法，杨氏双缝是分波前法的典型代表 ii）分振幅法利用两种媒质的界面将振幅分解为反射和透 射两部分的波列分解法称为分振幅法。分振幅法的典型代 表是薄膜干涉和迈克尔逊干涉仪。
膜厚增大，条纹细锐 中心条纹没有周围细锐
28
2.观察等倾条纹时扩展光源的作用
29
3.薄膜干涉的定域问题
30
31
32
33
i) 条纹偏离等厚线：
14
ii) 反衬度下降：
15
6. 薄膜的颜色、增透膜和高反膜
16
增透膜
17
18
高反膜
（1） （2） （3） （4） （5） （6） （1） （2） （3） （4） （5） （6） H L H L H L H
基底
19
20
降低反射率
黑硅
21
作业：P300， 2, 3, 5, 6
8
2.薄膜表面的等厚条纹（i固定h变化）
光程差计算：
9
10
3.楔形薄膜的等厚干涉
11
12
4.牛顿圈（环）
13
5.等厚干涉条纹的观测方法及倾角的影响
严格的等厚干涉要求点光源、正入射。但扩展光源、斜入射，用眼睛 也能观察到干涉现象。主要是眼睛的瞳孔对光束进行了限制，只是干 涉的结果会受到一定的影响。
中心处条纹较稀疏。
膜厚增大，条纹变密。
27

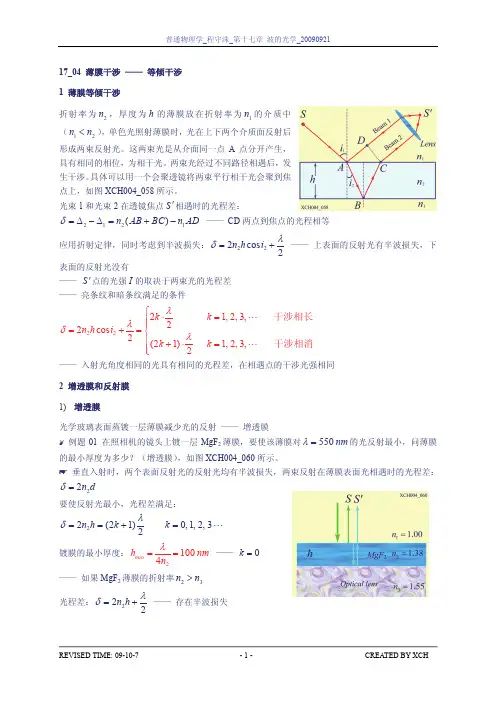

17_04_薄膜干涉-等倾条纹

17_04 薄膜干涉 —— 等倾干涉1 薄膜等倾干涉折射率为2n ，厚度为h 的薄膜放在折射率为1n 的介质中（12n n <），单色光照射薄膜时，光在上下两个介质面反射后形成两束反射光。
这两束光是从介面同一点A 点分开产生，具有相同的相位，为相干光。
两束光经过不同路径相遇后，发生干涉。
具体可以用一个会聚透镜将两束平行相干光会聚到焦点上，如图XCH004_058所示。
光束1和光束2在透镜焦点S '相遇时的光程差：2121()n AB BC n AD δ=∆-∆=+- —— CD 两点到焦点的光程相等 应用折射定律，同时考虑到半波损失：222cos 2n h i λδ=+—— 上表面的反射光有半波损失，下表面的反射光没有—— S '点的光强I 的取决于两束光的光程差—— 亮条纹和暗条纹满足的条件 2221,2,3,22cos 2(21)1,2,3,2k k n h i k k λλδλ⎧⋅=⎪⎪=+=⎨⎪+⋅=⎪⎩ 干涉相长干涉相消 —— 入射光角度相同的光具有相同的光程差，在相遇点的干涉光强相同2 增透膜和反射膜1) 增透膜 光学玻璃表面蒸镀一层薄膜减少光的反射 —— 增透膜例题01 在照相机的镜头上镀一层MgF 2薄膜，要使该薄膜对550nm λ=的光反射最小，问薄膜的最小厚度为多少？（增透膜），如图XCH004_060所示。
垂直入射时，两个表面反射光的反射光均有半波损失，两束反射在薄膜表面光相遇时的光程差： 22n d δ=要使反射光最小，光程差满足：22(21)0,1,2,32n h k k λδ==+= 镀膜的最小厚度：21004min h nm n λ== —— 0k =—— 如果MgF 2薄膜的折射率23n n > 光程差：222n h λδ=+ —— 存在半波损失要使反射光最小，光程差满足：22(21)0,1,2,322n h k k λλ+=+=22n h k λ=，镀膜的最小厚度：22002min h nm n λ==2) 反射膜 光学玻璃表面蒸镀一层薄膜增加光的反射 —— 反射膜(例如在激光谐振腔的反射镜)例题12 用白光垂直照射置于空气中厚度0.50h mm =的玻璃片。
