车间生产流程示意图
工厂生产部流程图
《车间品质控制检查记录》
品管主管/生产
主管
《生产过程杂物记录》
通知有关人员：品管主管和生产主管决定不合格 半成品返工还是报废；
品管 主管
主
管Hale Waihona Puke /生产《质量异常报告》
《整改报告》
报废：对有问题的成品进行销毁，并对该次事件 提出合理的整改建议；
品管 主管
主
管
/
生
产
《纠正预防措施》
整改意见：相关人员对该次事件进行原因分析， 生产部 提出整改意见；
流程
原料 投产
巡检
通知有 关人员
继续下一 道工序
成品
返工
报废
整改报
检 入仓
存档
生产过程工作流程图
叙述
负责人
记录/参考
原料投产：原料投入生产；
生产部
《原料投产单》
巡检：生产过程中，现场QC对各个车间进行告； 现场QC 巡查，抽检
现场QC
《车间清洗消毒记录》
检验合格：继续一道工序； 检验不合格：通知主管，
《产品检验报告》
《理化指标检验原始记录 》 《微生物检验原始记录》
成品：半成品经过合格工序生产完成； 检验：对成品抽样检验各指标；
检验员/仓管 《每月产品质量小结》 《放行单》
入仓：检验合格产品在放行单上签字，入仓保
仓管员
《入仓单》
存档：把各项检验记录，检查记录，整改意见书等 保存起来。
检验员
所有相关文件
焦化厂生产工序与工艺流程图
焦化厂生产工序及工艺流程焦化厂的生产车间由备煤筛焦车间、炼焦车间、煤气净化车间及相配套的公用工程组成。
产品焦炭和副产品煤焦油、硫膏、硫铵、粗苯等外售。
焦炉煤气经净化后，部分返回焦炉和化产系统作为燃料气，剩余煤气全部外供发电用燃料气。
焦化厂主要生产工序包括：备煤，炼焦、熄焦，筛贮焦，冷鼓、电捕、脱硫及硫回收、蒸氨、硫铵、洗脱苯等工序。
洗精煤—备配煤—炼焦—熄焦—筛贮焦—煤气净化及化产回收—煤气外送。
生产工序如下图所示：洗精煤筛储焦熄焦焦炉回炉煤气焦炭外运荒煤气锅炉焦油外售冷鼓工序硫膏外售脱硫工序硫铵外售制冷站硫铵工序去管式炉粗苯外售洗脱苯工序净化煤气净化后煤气外供燃料气1.备配煤工序备配煤是焦化工程的第一道工序，主要是负责洗精煤的贮运、配煤、粉碎、输送，为焦炉提供合格原料。
备配煤工序主要由储煤场及地下配煤槽、粉碎机楼和胶带机通廊及转运站等组成。
2.炼焦、熄焦工序炼焦、熄焦是焦化工程的第二步工序，也是最核心的工艺，主要负责将合格的配合精煤采用高温干馏工艺炼成焦炭，并采用湿法熄焦工艺将焦炭熄火降温。
炼焦过程副产荒煤气。
焦化厂炼焦、熄焦工序包括1#、2#焦炉、煤塔、间台、端台、炉门修理站、推焦杆及煤槽底板更换站、装煤出焦除尘地面站、熄焦系统、熄焦塔、晾焦台、粉焦沉淀池、熄焦泵房、烟囱及相应配套焦炉机械。
3.筛贮焦工序筛贮焦是焦化工程的第三步工序，筛贮焦工序主要负责将炼焦工序熄火的焦炭进行筛分、输送、储存。
焦炭筛分为>35mm、 35-15mm、<15mm三个级别外售。
4.冷凝鼓风工序冷凝鼓风工序的主要任务是对来自焦炉的荒煤气进行冷凝冷却、加压，脱除煤气中的萘及焦油雾，焦油与氨水的分离贮存及焦油、循环氨水、剩余氨水的输送等。
5.脱硫及硫回收工序脱硫及硫回收工序的任务是将来自冷凝鼓风工序焦炉煤气中所3含各种硫化物和氰化物脱除，使煤气中的硫化氢含量脱至200mg/Nm 以下送出。
浮选出的硫泡沫经熔硫釜连续熔硫，副产硫磺外售。
密炼车间工艺流程图
密炼车间工艺流程图密炼车间是橡胶制品生产过程中的重要环节，它涉及到橡胶原料的混炼、加工和成型等工艺步骤。
为了确保生产过程的高效性和产品质量的稳定性，密炼车间需要有清晰的工艺流程图来指导操作人员进行生产。
一、原料准备1. 原料配比：根据产品配方要求，将橡胶、填充剂、增塑剂等原料按照一定比例准备好。
2. 原料检验：对原料进行外观、密度、粘度等检验，确保原料质量符合要求。
二、混炼工艺1. 开料：将橡胶块切割成适当大小的块状。
2. 加料：将开料后的橡胶块、填充剂、增塑剂等原料按照配比加入密炼机。
3. 混炼：启动密炼机，对原料进行混合、研磨、塑化等处理，使其达到均匀、可塑性好的状态。
4. 检验：对混炼后的橡胶进行外观、硬度、粘度等检验，确保混炼质量符合要求。
三、加工工艺1. 硫化剂加入：将硫化剂按照配方要求加入混炼好的橡胶中。
2. 混合：将硫化剂与橡胶充分混合，确保硫化剂均匀分散在橡胶中。
3. 压延：将混合好的橡胶放入压延机中，通过挤压、加热等工艺，将橡胶塑形成片状。
4. 切割：将压延好的橡胶片按照产品要求进行切割，得到所需尺寸的橡胶块。
5. 成型：将切割好的橡胶块放入成型机中，通过加热、压力等工艺，使橡胶块成型为产品。
四、质量检验1. 外观检验：对成型后的产品进行外观检查，确保没有明显的瑕疵和缺陷。
2. 物理性能检验：对产品进行硬度、拉伸强度、耐磨性等物理性能的检验，确保产品符合要求。
3. 化学性能检验：对产品进行耐油性、耐酸碱性等化学性能的检验，确保产品能够满足特定环境下的使用要求。
五、包装和入库1. 包装：对合格的产品进行包装，采用适当的包装材料，确保产品在运输和储存过程中不受损坏。
2. 入库：将包装好的产品按照规定的存放要求入库，确保产品的安全性和追溯性。
以上是密炼车间工艺流程图的详细步骤，通过严格按照工艺流程操作，可以保证生产过程的稳定性和产品质量的可控性。
同时，密炼车间还应根据具体产品的特性和工艺要求，进行相应的调整和优化，以满足不同产品的需求。

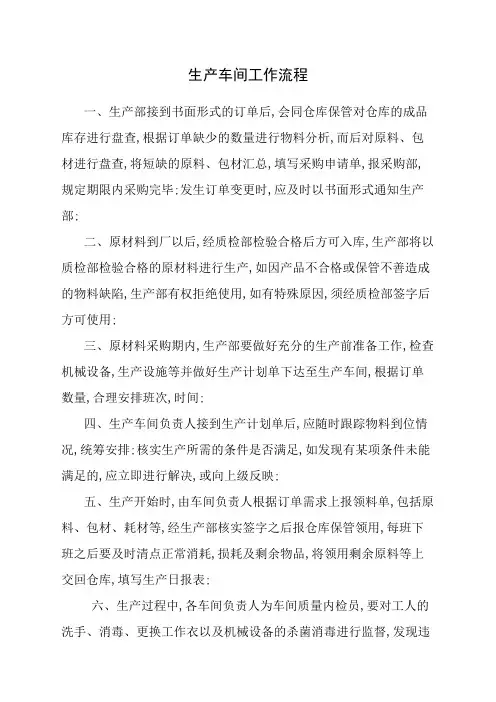

生产车间工作流程图
生产车间工作流程
一、生产部接到书面形式的订单后,会同仓库保管对仓库的成品库存进行盘查,根据订单缺少的数量进行物料分析,而后对原料、包材进行盘查,将短缺的原料、包材汇总,填写采购申请单,报采购部,规定期限内采购完毕;发生订单变更时,应及时以书面形式通知生产部;
二、原材料到厂以后,经质检部检验合格后方可入库,生产部将以质检部检验合格的原材料进行生产,如因产品不合格或保管不善造成的物料缺陷,生产部有权拒绝使用,如有特殊原因,须经质检部签字后方可使用;
三、原材料采购期内,生产部要做好充分的生产前准备工作,检查机械设备,生产设施等并做好生产计划单下达至生产车间,根据订单数量,合理安排班次,时间;
四、生产车间负责人接到生产计划单后,应随时跟踪物料到位情况,统筹安排;核实生产所需的条件是否满足,如发现有某项条件未能满足的,应立即进行解决,或向上级反映;
五、生产开始时,由车间负责人根据订单需求上报领料单,包括原料、包材、耗材等,经生产部核实签字之后报仓库保管领用,每班下班之后要及时清点正常消耗,损耗及剩余物品,将领用剩余原料等上交回仓库,填写生产日报表;
六、生产过程中,各车间负责人为车间质量内检员,要对工人的洗手、消毒、更换工作衣以及机械设备的杀菌消毒进行监督,发现违
规操作者应及时制止或批评教育;在生产过程中还应对首件产品进行送样检验,并监督员工进行自检;确保产品质量合格之后进行批量生产,生产结束后要及时通知质监部门进行检验,对检验合格的产品由质检部签字之后,连同仓库保管对本批次合格产品进行标示,入指定仓位;。
糖化车间工艺流程示意图

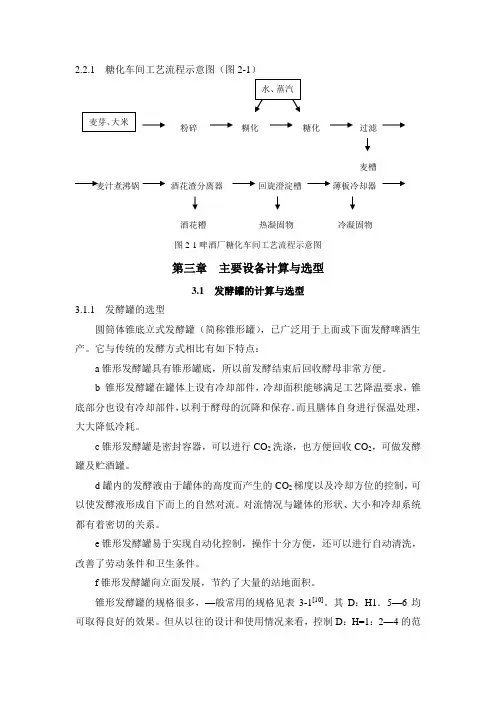

2.2.1糖化车间工艺流程示意图（图2-1）粉碎糊化糖化过滤麦槽麦汁煮沸锅酒花渣分离器回旋澄淀槽薄板冷却器酒花糟热凝固物冷凝固物图2-1啤酒厂糖化车间工艺流程示意图第三章主要设备计算与选型3.1发酵罐的计算与选型3.1.1 发酵罐的选型圆筒体锥底立式发酵罐（简称锥形罐），已广泛用于上面或下面发酵啤酒生产。
它与传统的发酵方式相比有如下特点：a锥形发酵罐具有锥形罐底，所以前发酵结束后回收酵母非常方便。
b 锥形发酵罐在罐体上设有冷却部件，冷却面积能够满足工艺降温要求，锥底部分也设有冷却部件，以利于酵母的沉降和保存。
而且膳体自身进行保温处理，大大降低冷耗。
c锥形发酵罐是密封容器，可以进行CO2洗涤，也方便回收CO2，可做发酵罐及贮酒罐。
d罐内的发酵液由于罐体的高度而产生的CO2梯度以及冷却方位的控制，可以使发酵液形成自下而上的自然对流。
对流情况与罐体的形状、大小和冷却系统都有着密切的关系。
e锥形发酵罐易于实现自动化控制，操作十分方便，还可以进行自动清洗，改善了劳动条件和卫生条件。
f锥形发酵罐向立面发展，节约了大量的站地面积。
锥形发酵罐的规格很多，—般常用的规格见表3-1[10]。
其D：H1．5—6均可取得良好的效果。
但从以往的设计和使用情况来看，控制D：H=1：2—4的范围较合适。
锥底角α一般采用60°或75°为宜。
本设计采用为α为60°。
麦汁、酵母、啤酒均由锥底口进入或排出，发酵结束后回收酵母方便，所采用的酵母菌株应该是凝集沉淀性好的酵母菌种。
锥底表面尽可能打光，这样有利于酵母的沉降和排除。
3.1.2 发酵罐的冷却设备罐体设夹套冷却，冷媒采用25％的乙二醇或乙醇间接冷却，也可用液氨直接冷却。
冷却面积要能够满足工艺上降温要求。
啤酒发酵罐的冷却面积可参考表3－2计算[11]。
上述简体面积视圆柱体部分高度可分为2—3段均匀分布，上段冷带的顶部一般设置在工作液面以下150mm；锥体部分也应设一段冷带，冷带面积一般为锥表3-1 锥形发酵耀常用规格表3-2 发酵耀冷却面积参考值体般设置在工作液面以下150mm；锥体部分也应设一段冷带，冷带面积一般为锥体表面积的1／3左右，冷却面积区域应小于锥体表面积的1／3左右，冷却面积区域应小于锥体表面积的70％，冷却区域应尽量靠近锥体底部，以有利于酵母的沉降和保存[12,13]。

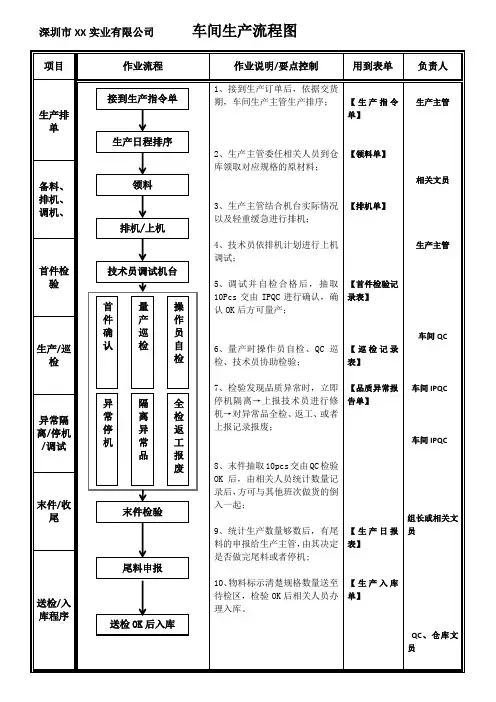

车间生产流程图
送检/入库程序
项目
作业流程
作业说明/要点控制
用到表单
负责人
生产排单
1、接到生产订单后，依据交货期，车间生产主管生产排序；
2、生产主管委任相关人员到仓库领取对应规格的原材料；
3、生产主管结合机台实际情况以及轻重缓急进行排机；
4、技术员依排机计划进行上机调试；
5、调试并自检合格后，抽取10Pcs交由IPQC进行确认，确认OK后方可量产；
6、量产时操作员自检、QC巡检、技术员协助检验；
7、检验发现品质异常时，立即停机隔离→上报技术员进行修机→对异常品全检、返工、或者上报记录报废；
8、末件抽取10pcs交由QC检验OK后，由相关人员统计数量记录后，方可与其他班次做货的倒入一起；
9、统计生产数量够数后，有尾料的申报给生产主管，由其决定是否做完尾料或者停机;
10、物料标示清楚规格数量送至待检区，检验OK后相关人员办理入库。
【生产指令单】
【领料单】
【排机单】
【首件检验记录表】
【巡检记录表】
【品质异常报告单】
【生产日报表】
【生产入库单】
生产主管
相关文员
生产主管
车间、仓库文员
备料、
排机、
调机、
首件检验
生产/巡检
异常隔离/停机/调试
装配车间流程图
装配车间流程图一、引言装配车间是创造企业中重要的生产环节之一，负责将各种零部件组装成成品产品。
为了提高装配车间的生产效率和质量，制定一份标准的装配车间流程图是必要的。
本文将详细介绍装配车间的标准流程图，包括从零部件入库到成品出库的整个装配过程。
二、装配车间流程图1. 零部件入库1.1 接收供应商送达的零部件1.2 对零部件进行质量检查1.3 对合格的零部件进行入库登记1.4 将零部件按照规定的存放位置进行分类存储2. 零部件拣选2.1 根据生产计划和装配需求，从库存中拣选所需的零部件2.2 对拣选的零部件进行质量检查，确保符合装配要求2.3 将拣选好的零部件送至装配线边3. 装配生产线3.1 将拣选好的零部件送至装配生产线3.2 按照装配工艺要求，进行零部件的组装3.3 在装配过程中，进行必要的检测和测试，确保装配质量3.4 完成装配后，对成品进行初步的质量检查4. 成品质检4.1 将装配完成的成品送至成品质检区4.2 对成品进行全面的质量检查，包括外观、功能、性能等方面 4.3 对不合格的产品进行返工或者报废处理4.4 合格的成品进行质检合格标记，并进行下一步处理5. 成品包装5.1 对质检合格的成品进行包装准备5.2 根据产品的不同特性和要求，选择合适的包装材料和方式 5.3 对成品进行包装，确保产品的安全和完整性5.4 标记包装好的成品，包括产品名称、规格、批次等信息6. 成品出库6.1 将包装好的成品送至成品仓库6.2 进行成品出库登记，记录出库时间、数量等信息6.3 将成品按照定单要求进行装车或者发货准备6.4 完成出库后，更新库存信息和相关记录7. 装配车间维护7.1 定期对装配设备进行维护保养，确保设备正常运行7.2 对装配车间进行清洁和整理，保持工作环境整洁7.3 定期进行装配工艺和流程的评估和改进，提高生产效率和质量三、总结本文详细介绍了装配车间的标准流程图，包括零部件入库、零部件拣选、装配生产线、成品质检、成品包装、成品出库和装配车间维护等环节。
化产车间流程图
终冷洗段贫油冷 却器
蒸汽
终冷洗苯来 的富油
油气换热器
贫富油换热器
管式加热炉
油水分离器
热贫油
粗苯蒸汽 粗苯冷凝器
富 油
脱苯塔
部
过
分 热
热 蒸 汽
贫
油
粗苯回流槽 粗苯储罐
塔顶回流
脱苯工艺流程图
再生器 顶部蒸汽
残渣 残渣槽
油库
终冷塔： 规整波纹 网填料塔 DN=4000 H=36290
初冷器 3台 FN=4600㎡
煤气进入了3台 并联操作的横管初
冷器分两段冷却。上段
用25～35℃循环水、 下段用16℃～18℃ 低温水将煤气冷却
至19～25℃
电捕焦油器作用： 收集煤气中的焦油 雾，使煤气中的焦 油含量达到≦0.05 g/m3
电捕焦油器 2台 DN=5200 H=14544 FN=50000㎡
大母液泵： LCZ250-315 P=110KW Q=800m3/h H=24m
结晶供料槽的浆 液送至离心机， 分离出硫铵结 晶。
离心机：HR400-N Q=4t/h
螺旋给料机
干燥流化床
分离出的硫铵结晶经螺旋输送机至震动流化床干燥器前室、 中室，用经热风器加热的热空气对其干燥，后室再经冷风 机送入的冷风冷却后进入硫铵贮斗。从贮斗下来的硫铵晶 体经称量，包装后进入成品库。
化产车间生产工艺流程介绍
张辉
焦炭作用
室内结焦原理
1、煤的结焦过程
干热粘熔固收 燥解结融化缩
传热
化学反应
放热
室内结焦原理
干燥 • <120℃，内在水份和外在水份的蒸发 脱吸 • 120℃-200℃，吸附在煤炭微孔结构中的气体析出
工艺流程图
车间生产工艺流程图
下料
↓
↓
↓
拧瓶盖←①←←灌装→→③→砸内盖（铁皮灌装瓶）↓（玻璃瓶装）↓↓↓
↓②③
↓↓↓
↓铝箔封口机拧瓶盖
↓（塑料瓶装）↓
↓②③
↓↓↓
①打码机←←③←←
↓↓
↓贴标签
↓↓
↓→→→装箱与封箱
↓
↓
生产完毕
车间生产流程简图
生产部通知单
↓
↓
生产科科长（主任）
↓
↓
↓↓
↓↓
配料组组长（配料）生产组组长（生产）↓↓
↓↓
凭领料单去仓库领料员工擦拭机器准备生产↓凭领料单去仓库领料
↓↓
配料完毕、做好标记按规定把箱子打好打扫卫生做好生产准备
↓↓
↓↓
搅拌完毕，抽料至沉降釜↓
沉降，并交接生产组→→→→→→交接完毕，开始生产
↓
生产完毕，准备入库
打扫卫生。
加工车间流程图
加工车间流程图加工车间流程图是指描述加工车间内各个工序和操作流程的图表，用于指导生产工作和优化生产流程。
下面是一个典型的加工车间流程图的标准格式文本，详细描述了加工车间的各项工序和操作流程。
加工车间流程图1. 车间布局- 加工车间通常分为原料存储区、加工区和成品存储区。
- 原料存储区：存放待加工的原料和辅助材料。
- 加工区：包括各个工序的设备和工作站。
- 成品存储区：存放已加工完成的成品。
2. 原料准备- 从原料存储区取出所需原料。
- 对原料进行检查和筛选，确保原料质量符合要求。
- 将原料送至下一工序的工作站。
3. 切割工序- 将原料送至切割工作站。
- 根据产品要求，使用切割设备对原料进行切割。
- 完成切割后，将切割好的零件送至下一工序的工作站。
4. 加工工序- 将切割好的零件送至加工工作站。
- 根据产品要求，使用加工设备对零件进行加工，如钻孔、铣削等。
- 完成加工后，将加工好的零件送至下一工序的工作站。
5. 组装工序- 将加工好的零件送至组装工作站。
- 根据产品要求，对零件进行组装。
- 完成组装后，进行产品检查和测试。
6. 清洁和包装- 对组装好的产品进行清洁，确保产品外观无污染。
- 进行产品包装，如使用包装袋、盒子等。
- 将包装好的产品送至成品存储区。
7. 质量控制- 在每个工序结束后，进行质量检查，确保产品符合质量标准。
- 如发现问题，及时进行修复或返工。
8. 产品出库- 根据订单要求，从成品存储区取出产品。
- 进行产品出库登记。
- 安排产品的运输和交付。
9. 设备维护- 定期对加工设备进行维护和保养。
- 如发现设备故障，及时进行修复。
10. 车间管理- 进行生产计划和排产，确保生产进度和交货期。
- 进行人员管理和培训，确保员工技能和素质。
- 进行库存管理，确保原料和成品的充足性。
- 进行成本控制和效率改进，提高生产效率和降低成本。
以上是加工车间流程图的标准格式文本，详细描述了加工车间的各项工序和操作流程。
生产车间工作流程图
生产车间工作流程图生产车间工作流程图是用来描述生产车间中各个工作环节和流程的图表。
它可以匡助管理者和员工清晰地了解和掌握整个生产过程，提高工作效率和质量。
下面是一个标准格式的生产车间工作流程图的示例：1. 车间布局和设备准备阶段：- 确定生产车间的布局和工作区域划分，包括原材料储存区、加工区、装配区等。
- 安排和配置所需的生产设备，如机械设备、工作台、工具等。
- 确保所有设备和工具的正常运行和维护，以确保生产过程的顺利进行。
2. 原材料准备和检验阶段：- 从仓库中取出所需的原材料，并进行必要的检验和测试，确保其质量符合要求。
- 对原材料进行清洗、切割、研磨等预处理工作，以便后续的加工和使用。
3. 加工和创造阶段：- 根据产品的要求和工艺流程，进行加工和创造操作。
- 操作员根据工艺要求，操作相应的设备和工具，如机床、焊接机、激光切割机等。
- 进行必要的质量检查和测试，确保产品符合质量标准。
4. 装配和组装阶段：- 将加工好的零部件按照装配图纸和工艺要求进行装配和组装。
- 使用手工工具或者专用设备进行装配操作，确保零部件的精准配合和装配质量。
- 进行必要的功能性测试和外观检查，确保产品的功能和外观完好。
5. 产品测试和质量控制阶段：- 对装配好的产品进行全面的功能性测试和质量控制。
- 使用专用测试设备和工具进行产品的性能测试和可靠性测试。
- 进行产品的外观检查和质量评估，确保产品符合质量标准和客户要求。
6. 包装和出库阶段：- 对通过测试和质量控制的产品进行包装，确保产品在运输和储存过程中不受损。
- 根据客户的定单要求，进行产品的标识和打包操作。
- 将包装好的产品储存到仓库中，并进行相应的出库记录和管理。
7. 清洁和维护阶段：- 定期对生产车间进行清洁和维护，保持工作环境的整洁和安全。
- 对生产设备进行定期的维护和保养，确保其正常运行和延长使用寿命。
- 处理废料和废水，确保环境保护和资源利用的可持续性。
车间生产工艺流程图
油漆车间
白坯→机磨(大平面)→手磨(小面、曲边)→擦色(打水灰、打底得宝、
打腻子)→机磨(大平面)→手磨(小面、曲面)ቤተ መጻሕፍቲ ባይዱPU(第1道底漆)→
机磨(打平面)→手磨(小面、曲面)→PE(第2道底漆)→打磨(机磨、
手磨)→修补→修色→手磨→面漆→干燥→试装→包装板式车间
1.开料→手工→封边→钻孔→镂铣、开槽→清洗→试装→包装
车间生产工艺流程图
实木车间
1.文件柜类:素板→大平砂→开毛料→贴面→精截→封边→钻孔→试装→半成品
2.茶几或沙发架:锯材→干燥→截断→纵剖→压刨→划线→铣型→开榫头、榫槽→钻孔→手工组装→打磨→半成品
3.班台或会议桌:素板(锯材)→大平砂(干燥)→开毛料(截断)→加厚(纵剖)→精截(压刨)→加宽(胶贴)→贴面(热压)→铣型(精截)→手工组装(包括打磨、打腻子、封
2.开料→力刨→涂胶→贴面→冷压→精截→手工→封边→钻孔→镂铣、开槽→清洗、修边→试装→包装
车间工艺流程图
车间工艺流程图：切割车间:一.切割机基本操作：1. 每日上班后带好手指套，打开划片机主电源，开启电脑主机（待系统启动OK ）开启设备电源，进入切割软件界面，点开机，打开吸风机，选择程序进行空走试机，调整频率（9-11Khz ）.并试切一片产品，进行卡尺测量，确认与订单是否相符。
2. 根据订单要求以及电池片等级、规格、进行实际编程，确定主料、余料尺寸以便降低生产成本。
3. 操作者每半个小时将设备原点复位，并清扫、检查切割台残渣、异物。
4. 切割过程中要不定时的对产品进行尺寸测量（卡尺测量）.二、设备保养：1.每四周进行一次水箱换水，及清洁水箱中净水设施。
2.3-4个月更换一次灯管.3.每一周需要清洁机箱内部灰尘。
4.每天要保持工作台清洁。
焊接车间一、单焊、串焊1. 按照订单要求浸泡焊带5-8分钟，浸好后将焊带烘干8分干时，并无水珠残留时，进行焊接（过干容易造成虚焊、脱焊现象）2. 带好手指套，检查铬铁头表面是否光滑，无异物，并确保铬铁温度在350-365℃，烙铁头与晶片要45°角，焊接时要掌握好焊接的时间（一般156整片单条焊接时在2.5-3秒以内,过长易导致主栅线破裂）.3. 焊接前将加热板温度调节在40-50℃，使晶片受热均衡，降低焊接时造成裂片。
4. 焊接要保证产品表面要光滑、无锡珠、毛刺现象（锡珠毛刺，在层压时导致产品裂片）.5. 主栅线一定要整齐，不能偏斜和露白，串片时按照纸张模块进行串接，确保片与片间距,片与片之间无倾斜.6. 焊接好后，目测检查产品有无缺角，以及表面是否整洁，有无虚焊现象。
二、叠层1.按照组件规格图纸确定产品焊带尺寸、电池片间距、正负极排列方式、以及组件开口尺寸。
2.检验玻璃正反方向，以及表面有无碎角、油污等，铺设EV A、TPT（生产时确保EV A、TPT背板要大于玻璃四周5MM）3.测试半成品组件电压值，来判定组件是否良好。
后道组装:一、层压1.根据EV A自身特性参数，来调整设备工作参数。
氧化车间生产运作流程图OK
N 29 29 质检检 验
质检对包装质量进行监 督，合格的盖“PASS”章 质检员 7分钟/ 车
《产品随行 《成品检 卡》、《成 验规程》 品检验记录 》
30
30
录入 ERP
Y
正副班长进行数量统计及 正副班长 其录入ERP
及时录 入（当 班必须 完成）
《氧化车 《产品随行 间作业规 卡》《生产 程》 日报表》
18
18
纯水清 洗
清洗一 次
半封孔 （封孔）
行吊工进行过槽清洗并进 行自检
行吊工
1分钟/2 《氧化车 《产品随行 排（清 间作业规 卡》 洗2次） 程》 按工艺 标准执 行 《氧化车 《产品随行 间作业规 卡》 程》
19 19
热水槽 浸泡
不电泳 料直接 下排
对色员按识别颜色自检氧 化膜厚
对色员
行吊工进行过槽液热水浸 泡扩孔（水温50-70度）并 进行自检
31
31
转运入 成品库
成品仓搬运工将产品转运 至入仓处核对入库
转运工
《氧化车 10分钟/ 《产品随行 间作业规 车 卡》 程》
备注：Y代表正常流程线，
N代表异常流程线。
制图：
审核：
审批：
第 3 页，共 3 页
27 27
成品检 验
质检进行下排及包装前检 验，不合格的需返工、让 步放行、整形、报废处理
质检员
及时检 验
《质量检 《产品随行 验作业管 卡》 理办法》
28
28
按客户要求 贴膜、贴标 签、包装
Y
包装工进行产品包装、包 正副班长 装正副班长贴标签 、包装工
按顺序 包装
《氧化车 《产品随行 间作业规 卡》 程》
