电流互感器的选型
电流互感器选配过大或者过小对计量精度有影响吗

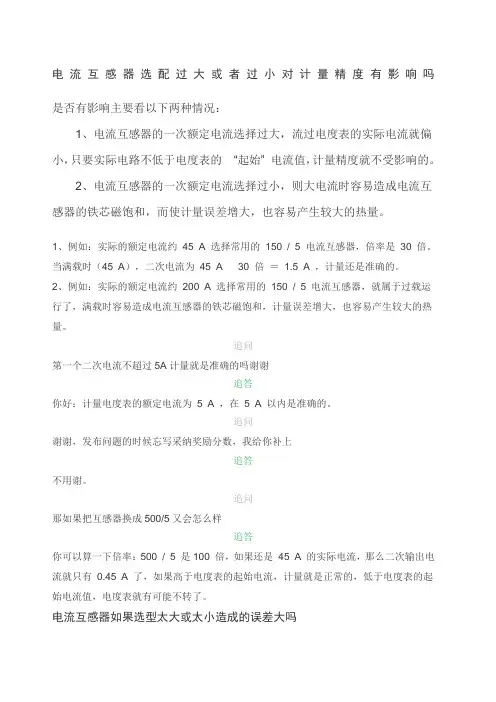

电流互感器选配过大或者过小对计量精度有影响吗Prepared on 22 November 2020电流互感器选配过大或者过小对计量精度有影响吗是否有影响主要看以下两种情况：1、电流互感器的一次额定电流选择过大，流过电度表的实际电流就偏小，只要实际电路不低于电度表的“起始” 电流值，计量精度就不受影响的。
2、电流互感器的一次额定电流选择过小，则大电流时容易造成电流互感器的铁芯磁饱和，而使计量误差增大，也容易产生较大的热量。
1、例如：实际的额定电流约 45 A 选择常用的 150 / 5 电流互感器，倍率是 30 倍。
当满载时（45 A），二次电流为 45 A ÷ 30 倍＝ 1.5 A ，计量还是准确的。
2、例如：实际的额定电流约 200 A 选择常用的 150 / 5 电流互感器，就属于过载运行了，满载时容易造成电流互感器的铁芯磁饱和，计量误差增大，也容易产生较大的热量。
追问第一个二次电流不超过5A计量就是准确的吗谢谢追答你好：计量电度表的额定电流为 5 A ，在 5 A 以内是准确的。
追问谢谢，发布问题的时候忘写采纳奖励分数，我给你补上追答不用谢。
追问那如果把互感器换成500/5又会怎么样追答你可以算一下倍率：500 / 5 是100 倍，如果还是 45 A 的实际电流，那么二次输出电流就只有 0.45 A 了，如果高于电度表的起始电流，计量就是正常的，低于电度表的起始电流值，电度表就有可能不转了。
电流互感器如果选型太大或太小造成的误差大吗保护用电流互感器可数十倍过载，但是，精度很低。
测量用电流互感器一般可过载20%，过载20%以内能保证测量精度。
过载量超过20%以后，精度下降，并且可能损坏电流互感器。
电流互感器选型过大的话，对精度会有一定的影响。
普通互感器一般要求被测电流在额定电流的30%以上。
S级电流互感器在5%以上都能获得较高的精度。
电流互感器的误差产生的原因是什么，如何减少误差测量误差就是电流互感器的二次输出量I2与其归算到一次输入量I’1的大小不相等、幅角不相同所造成的差值。
电流互感器的选择
电流互感器的选择
1、流互感器选择与检验的原则
1)电流互感器额定电压不小于装设点线路额定电压；
2)依据一次负荷计算电流Ic选择电流互感器变比；
3)依据二次回路的要求选择电流互感器的精确度并校验精确度；
4)校验动稳定度和热稳定度。
2、电流互感器变流比选择
电流互感器一次额定电流I1和二次额定电流I2之比，称为电流互感器的额定变流比，用K表示。
K＝I1／I2≈N2／N1。
式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。
一般配电用的电流互感器一次侧标准额定电流等级为20A、30A、40A、50A、75A、100A、150A等多种规格，二次侧额定电流通常为1A或5A。
一般状况下，计量用电流互感器变流比的选择应使其一次额定电流I1不小于线路中的负荷电流(即计算Ic)。
如线路中负荷计算电流为350A，则电流互感器的变流比K应选择400／5。
爱护用的电流互感器为保证其精确度要求，可以将变比选得大一些。
3、电流互感器精确度选择及校验
所谓精确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。
我国电流互感器的精确度和误差限值如表1所示，对于不同的测量仪表，应选用不同精确度的电流互感器。
精确度选择的原则：计费计量用的电流互感器其精确度为0．2～0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证精确度误差不超过规定值，一般还校验电流互感器二次负荷(伏安)，互感器二次负荷S2不大于额定负荷S2n，所选精确度才能得到保证。
精确度校验公式：S2≤S2n。
表1 电流互感器精确级和误差限值。
一文看懂电流互感器选型原则和方法及使用方法
一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。
2、变比应根据一次负荷计算电流IC选择电流互感器变比。
电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。
其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。
一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。
如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。
保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。
下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。
准确度校验公式：S2≤S2n。
二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。
式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。
设互感器到仪表单向长度为L1，。
电流互感器选配过大或者过小对计量精度有影响吗
电流互感器选配过大或者过小对计量精度有影响吗是否有影响主要看以下两种情况：1、电流互感器的一次额定电流选择过大，流过电度表的实际电流就偏小，只要实际电路不低于电度表的“起始” 电流值，计量精度就不受影响的。
2、电流互感器的一次额定电流选择过小，则大电流时容易造成电流互感器的铁芯磁饱和，而使计量误差增大，也容易产生较大的热量。
1、例如：实际的额定电流约45 A 选择常用的150 / 5 电流互感器，倍率是30 倍。
当满载时（45 A），二次电流为45 A ÷30 倍＝ 1.5 A ，计量还是准确的。
2、例如：实际的额定电流约200 A 选择常用的150 / 5 电流互感器，就属于过载运行了，满载时容易造成电流互感器的铁芯磁饱和，计量误差增大，也容易产生较大的热量。
追问第一个二次电流不超过5A计量就是准确的吗谢谢追答你好：计量电度表的额定电流为 5 A ，在 5 A 以内是准确的。
追问谢谢，发布问题的时候忘写采纳奖励分数，我给你补上追答不用谢。
追问那如果把互感器换成500/5又会怎么样追答你可以算一下倍率：500 / 5 是100 倍，如果还是45 A 的实际电流，那么二次输出电流就只有0.45 A 了，如果高于电度表的起始电流，计量就是正常的，低于电度表的起始电流值，电度表就有可能不转了。
电流互感器如果选型太大或太小造成的误差大吗保护用电流互感器可数十倍过载，但是，精度很低。
测量用电流互感器一般可过载20%，过载20%以内能保证测量精度。
过载量超过20%以后，精度下降，并且可能损坏电流互感器。
电流互感器选型过大的话，对精度会有一定的影响。
普通互感器一般要求被测电流在额定电流的30%以上。
S级电流互感器在5%以上都能获得较高的精度。
电流互感器的误差产生的原因是什么，如何减少误差测量误差就是电流互感器的二次输出量I2与其归算到一次输入量I’1的大小不相等、幅角不相同所造成的差值。
因此测量误差分为数值（变比）误差和相位（角度）误差两种。
电流互感器变比选型标准
电流互感器变比选型标准电流互感器是一种用来测量交流电路中电流大小的传感器，在电力系统中应用广泛，被广泛应用于电力系统的开闭所、配电柜、无功补偿设备、用电单元和调度自动化等领域。
电流互感器变比是衡量电流互感器性能的一个重要指标，正确选型电流互感器变比，可以确保测量结果的准确性，满足系统设计和升级需求。
下面就介绍电流互感器变比的选型标准。
电流互感器的变比是绕组Np和Ns的匝数比值。
例如，当Np的匝数是100次时，Ns的匝数是500次，那么变比为1:5。
电流互感器的变比可以根据应用需求进行选择，如1:1、1:5、1:25、1:50、1:100等。
在选择电流互感器的变比时，需要考虑以下几个方面：(1) 测量范围：电流互感器的变比应该能够满足电流测量系统的需求，测量范围是系统的一个重要参数。
如果测量范围较小，则可以选用较大的变比，以提高测量精度。
(2) 精度等级：电流互感器的精度等级可以根据具体的应用需求进行选择。
一般我们常用的有0.2S、0.5S、1S、3S、6S五个等级。
在电力系统中，电流互感器的精度等级要求一般比较高，一般选择0.5S或以上的精度等级。
(3) 额定电流：电流互感器的额定电流是指电流通过电流互感器时，电流互感器的输出电信号达到额定输出值的电流值。
额定电流的大小应该能够满足系统的需求，同时还要考虑电流互感器的热稳定性，以保证选用的电流互感器能够长时间稳定地工作。
(4) 设备安装位置：根据电流互感器的安装位置和电源电压，选择对应的电流互感器变比。
对于在开关柜内部安装的电流互感器，变比应根据柜内安装设备的额定电流大小来选择。
举个例子，如果测量范围是0-500A，所需精度等级为0.5S，额定电流为50A，则可以通过以下步骤进行电流互感器变比的选型：(1) 确定测量范围：0-500A(2) 确定精度等级：0.5S(3) 确定额定电流：50A(4) 计算电流互感器变比：测量范围/额定电流=500/50=10所以，根据以上条件，可以选用变比为1:10的电流互感器。
电流互感器选型原则和方法
电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备，广泛应用于电力系统中。
它的作用是将高电流转换为低电流，以便于测量、保护和控制等方面的应用。
因此，正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。
本文将从以下几个方面介绍电流互感器选型原则和方法。
二、选型原则1.符合使用条件在选择电流互感器时，首先需要考虑它是否符合使用条件。
例如，需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。
2.精度要求在选择电流互感器时，需要根据实际需求来确定其精度要求。
一般来说，精度越高的电流互感器价格越贵。
因此，在保证测量精度的前提下，应尽可能选择价格适中的产品。
3.安装方式在选择电流互感器时，需要考虑其安装方式。
一般来说，有固定式和插入式两种安装方式。
固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。
4.环境条件在选择电流互感器时，需要考虑其工作环境。
例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.品牌和质量在选择电流互感器时，需要考虑其品牌和质量。
一般来说，知名品牌的产品质量相对较高，因此应尽可能选择知名品牌的产品。
三、选型方法1.确定额定电流在选择电流互感器时，首先需要确定其额定电流。
一般来说，应根据实际需求来确定额定电流。
例如，在测量小电流时可以选择额定电流较小的产品，在测量大电流时可以选择额定电流较大的产品。
2.确定精度等级在确定额定电流后，需要根据实际需求来确定精度等级。
一般来说，有0.5、1、3等精度等级可供选择。
应根据实际需求来确定最佳精度等级。
3.确定安装方式在确定精度等级后，需要考虑安装方式。
一般来说，固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。
4.确定环境条件在确定安装方式后，需要考虑环境条件。
例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.选择品牌和质量在确定环境条件后，需要选择品牌和质量。
电流互感器变比选型标准
电流互感器变比选型标准
电流互感器是一种重要的电气测量仪表，主要用于测量电力系统
中的电流。
在电能计量中，电流互感器被广泛应用。
通过测量电流互
感器的变比，能够准确地计算电力系统中的电能消耗。
因此，在选型
电流互感器的过程中，变比是重要的考虑因素之一。
选型标准：
1.系统额定电流：电流互感器变比的选型应基于电力系统中的额
定电流。
因此，首先需要确定所要安装电流互感器的电路额定电流值。
2.功率因数：在选型电流互感器的过程中，需要考虑电路的功率
因数。
直流电路通常需要测量变流器的电流，而交流电路需要测量电
力系统的负载电流。
在使用电流互感器时，应根据电路的功率因数和
变流器的过剩电流选择合适的变比。
3.输出信号：电流互感器可以输出电流信号或电压信号。
在选型
电流互感器时，应根据实际的应用需求选择合适的输出信号类型。
4.环境因素：在考虑电流互感器变比的选择时，应考虑安装环境
的影响。
例如，应考虑温度、湿度和腐蚀等因素。
5.精度：电流互感器的精度越高，电路的测量结果越准确。
在选
型电流互感器时，应考虑其精度性能。
总之，电流互感器变比的选型应考虑实际应用需求、系统额定电流、功率因数、环境因素和精度等因素。
正确选型的电流互感器能够
保证电力系统的运行稳定性和测量准确性。
零序电流互感器型号选型互感器
零序电流互感器型号选型 - 互感器零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5；200/5；20/1；50/1；100/1；150/1；200/1，由于只有发生一次接地故障时,零序电流互感器才有输出.人们不会让接地电流很大时才使爱护动作。
(不用考虑躲过负荷电流)可是由于一次绕组是电力电缆，仅有一匝，这样，50/5；10/1的零序电流互感器的二次额定匝数，仅10匝，所以50/5、10/1的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不全都时将会消灭较大的误差，而且在低于额定电流时误差也会加大，所以在允许的状况下尽量先用大一些的变化。
零序电流互感器一般都用在高压系统，一个独立的系统，有一个（可能产生的）最大接地电流，当系统中某一线路（或设备）发生接地故障时，让故障线路的电源侧断路器跳开，这个故障信号是从零序电流互感器检测到并送到爱护器，让断路器跳闸。
选择零序电流互感器的方法主要有二条：1、所接线路发生接地时，接地电流能使爱护正确动作（包括发信），不使零序电流互感器发生磁饱和，就是依据系统最大接地电流来选；2、依据所接电缆（线路的方式（三芯电缆还是三根单芯电缆）及电缆的大小（零序电流互感器的孔）来选择（配置）。
6KV系统经消弧线圈接地或不接地，任何出线电缆的接地电流应能让零序电流互感器检测到，由于电缆上的接地线引出部位不同，存在电缆接地线穿不穿过零序电流互感器的问题，当电缆接地线在电缆上的引出部位在零序电流互感器下面时，电缆接地线不穿过零序电流互感器，直接到接地端上；当电缆接地线引出部位在零序电流互感器上部时，电缆接地线要穿过零序电流互感器，并在零序电流互感器以上部分要做好绝缘处理。
按这样的接法，零序电流互感器才能检测到电缆的接地电流。
零序电流互感器：这是一种利用单相接地故障线路的零序电流值较非故障电路大的特征，用电流互感器取出零序电流信号使继电器动作，实现有选择性跳闸或发出信号的装置。
一文看懂电流互感器选型原则和方法及使用方法
一文看懂电流互感器选型原则和方法及使用方法电流互感器是一种用于测量电流的传感器，广泛应用于电力系统中。
其主要作用是将高电流通过磁耦合的方式转换为低电流，以便进行测量和保护。
选型电流互感器时，需要考虑一系列的原则和方法，以确保其能够满足系统的要求，并提供可靠的测量数据。
首先，选型电流互感器时需要考虑的是额定电流范围。
根据实际应用中的最大电流需求，选取适当的额定电流范围。
过小的额定电流范围会导致互感器无法承受高电流，而过大的额定电流范围则会使互感器的量程过大，从而影响测量的准确性。
其次，选型电流互感器还需要考虑的是准确度等级。
准确度等级决定了互感器的测量准确性，一般分为0.1级、0.2级、0.5级等。
根据实际应用的要求，选择适当的准确度等级。
通常情况下，对于保护设备来说，需要选择较高的准确度等级，而对于测量设备来说，可以选择较低的准确度等级。
另外，选型电流互感器还需要考虑的是频率响应范围。
频率响应范围决定了互感器在不同频率下的测量准确性。
一般来说，电力系统的频率为50Hz或60Hz，因此选择能够覆盖该频率范围的互感器。
此外，选型电流互感器还需要考虑的是绝缘水平和安装方式。
绝缘水平决定了互感器能够承受的绝缘电压，一般根据系统的绝缘等级选择相应的互感器。
安装方式决定了互感器的安装方法，常见的有插入式、夹式和固定式等。
使用电流互感器时，需要注意以下几点。
首先，要确保互感器的额定电流与系统的最大电流相匹配，以免互感器过载。
其次，要注意互感器的接线方式，确保正确连接。
另外，要定期检测互感器的准确度，以确保测量结果的可靠性。
此外，要注意互感器的维护和保养，定期清洁和检查互感器，确保其正常工作。
综上所述，电流互感器的选型原则和方法包括考虑额定电流范围、准确度等级、频率响应范围、绝缘水平和安装方式等因素。
在使用电流互感器时，需要注意互感器的额定电流、接线方式、准确度检测以及维护保养等方面。
只有选择适合的互感器并正确使用，才能确保测量的准确性和可靠性。
电流互感器的选型
电流互感器5P25/5P25/5P25/0.5/0.2S该互感器有三个保护用绕组5P25，绕组精度5%，精度保证范围，允许电流到额定值的25倍；一个测试绕组0.5，测试精度0.5%；还有一个特殊用途的测量绕组0.2S，测量精度平均0.2%。
5P30 ：5P表示是保护用互感器，准确级次为5P级，就是当电流在额定准确限值一次电流下综合误差值为5%。
30表示准确限值倍数为30倍，0.5为测量用电流互感器准确级次；0.2S 为特殊用途互感器的准确级次。
测量用电流互感器二次负荷这里没有标出，一般选用15伏安或1伏安。
测量用电流互感器的误差是在负荷变动下电流误差略有变化，变化范围当负荷在5-120%变动时，误差变动范围为0.75-0.2%一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A； N----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA变压器按此原则选择时,电流互感器的最大变比：向左转|向右转从上表可以看出, 对于630kVA变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。
这可能是一些设计人员把630kVA变压器的供电出线断路器处电流互感器变比取50/5的一个原因,另外在许多时候，设计时供电部门往往不能提供引至用户处的电源短路容量或系统阻抗，从而使其他几个条件的校验较难进行,这可能是变比选择不当得另一个原因。
从下面的分析中，我们将发现按此原则选择时，变比明显偏小,不能采用。
二．按继电保护的要求为简化计算及方便讨论，假设：（1）断路器出线处的短路容量，在最大及最小运行方式下保持不变；（2）电流互感器为两相不完全星型接线；（3）过负荷及速断保护采用GL-11型过电流继电器；（4）操作电源为直流220V，断路器分闸形式为分励脱扣。
电流互感器和电压互感器选型指南
电流互感器和电压互感器选型指南目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (2)4 电流互感器参数选择原则 (7)5 高压系统保护用电流互感器参数选择 (17)6 中压系统保护用电流互感器参数选择 (38)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (49)8 1000MW发电机变压器组电流互感器型式和参数选择 (65)9 大型发电机组高压厂用电源保护用电流互感器的选择 (73)10 测量用电流互感器 (96)第二章电压互感器 (104)1 电压互感器概述 (104)2 电压互感器的类型 (104)3 高压电压互感器 (105)4 电压互感器参数选择 (110)5 电压互感器二次绕组选择 (111)附录1 高压电动机差动保护用电流互感器选择.120 附录2 暂态性能及计算 (124)1. 暂态特性解析计算的基本假设 (124)2. 一次短路电流计算 (124)3.短路电流及其非周期分量 (126)4.一次时间常数（T） (127)p5.规定工作循环 (129)6.二次回路时间常数（T） (130)s附录 3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (132)1 引言 (132)2 试验概况 (133)2.1 试验内容1 (134)2.2 试验内容2 (134)2.3 试验内容3 (135)3 大电流下影响保护的因素分析 (135)3.1 CT特性以及过饱和系数的影响 (135)3.2 衰减非周期分量的影响 (136)3.3 CT二次回路负担的影响 (137)3.4 保护装置采样率的影响 (137)3.5 保护装置内部小CT的影响 (138)3.6 模数转换（A/D）范围的影响 (138)3.7 保护计算采用的数据窗的影响 (138)3.8 保护原理的影响 (139)3.9 变压器接线方式的影响 (139)3.10 保护定值及CT变比的影响 (139)4 主要结论 (140)5 可行的解决方案 (141)6 电流互感器选择条件 (142)7 结束语 (144)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。
电流互感器选型
电流互感器选型
选择电流互感器时需要考虑以下几个因素：
1. 测量范围：根据需要测量的电流范围选择合适的互感器。
确保互感器的额定测量范围覆盖了实际测量电流的最大值。
2. 精度要求：根据测量精度的要求选择合适的互感器。
互
感器的精度一般以类别或百分比表示，例如0.2级或0.5%。
3. 安装方式：根据现场安装的条件选择合适的安装方式，
常见的安装方式有穿芯式、带壳式、母线式等。
4. 外形尺寸：根据现场安装空间的限制选择合适的互感器
外形尺寸。
5. 额定电流：根据被测电流的额定值选择合适的互感器，
确保互感器的额定电流符合实际应用需求。
6. 防护等级：根据现场工作环境的要求选择合适的防护等级，以确保互感器的安全可靠工作。
7. 频率响应：根据被测电流的频率范围选择合适的互感器，确保互感器在指定频率范围内有良好的响应。
综合考虑以上因素，选择适合的电流互感器能够确保测量
的准确性和可靠性。
互感器的选型及应用中的注意事项
互感器应用中的注意事项及选型互感器是将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。
1. 互感器定义：是电流互感器和电压互感器的统称，用于将高电压、大电流转换为低电压、小电流的器件，用于测量或保护系统。
1.1分类互感器根据测试对象的不同可以分为：电流互感器和电压互感器。
2.电流互感器电流互感器（又称CT）是按一定比例和准确度转换电流的大小的仪器，电流互感器在电工测量和继电保护中的主要作用是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护与高压电路隔开。
电流互感器的二次侧额定电流均为5A，这使得测量仪表和继电保护装置的使用安全、方便，也使其在制造上可以标准化，简化制造工艺并降低成本。
根据结构不同，电流互感器又可以分为：a、普通电流互感器。
其结构较为简单，有相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理已变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时）产生的交变磁通，感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，。
与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中的负荷阻抗小。
二次绕组接近于短路状态，相对于一台短路运行的变压器。
图 1 普通电流互感器b、穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形或其它形状的铁心起一次绕组作用。
二次绕组直接均匀缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。
高压低压配电柜的电流互感器的选型与安装指南
高压低压配电柜的电流互感器的选型与安装指南高压低压配电柜作为电力系统中的重要组成部分，承担着对电流进行检测和测量的关键任务。
而电流互感器作为一种非常常见的电力测量设备，其选型与安装对于保证电力系统的稳定与正常运行至关重要。
本文将结合实际情况，就高压低压配电柜中电流互感器的选型与安装进行详细的介绍和指导。
一、电流互感器的选型1. 根据额定电流选择互感器级别在选购电流互感器时，首先需要了解系统中的额定电流范围。
根据配电柜的额定电流以及电流测量范围，选择合适的互感器级别。
一般来说，电流互感器的额定电流应略大于或等于系统的额定电流，以保证测量的准确性和稳定性。
2. 考虑电流互感器的精度等级电流互感器的精度等级是指其在测量电流时的准确性和误差范围。
根据工程实际需要，选择合适的精度等级。
一般来说，对于对电流测量要求较高的系统，如重要的生产线或关键设备，可以选择高精度等级的互感器，以提高测量的准确性。
3. 考虑电流互感器的负载特性电流互感器在使用中会产生一定的负载，因此需要考虑其负载特性，如额定负载阻抗、负载容量等。
根据实际负载需求，选择具有合适负载能力的互感器，以确保其正常运行和准确测量。
4. 考虑电流互感器的绝缘性能和耐久性作为一种电力设备，电流互感器的绝缘性能和耐久性是非常重要的。
在选购时，需要确保电流互感器具有良好的绝缘性能，能够适应电力系统的工作环境，并具有较长的使用寿命。
同时，还需注意互感器的防护等级和耐久性，以满足实际使用的需求。
二、电流互感器的安装指南1. 安装位置的选择电流互感器的安装位置应尽量接近电流测量点，以减小电流变换时的误差。
同时，应避免阳光直射、潮湿、有腐蚀性气体或灰尘较多的环境，以确保互感器的安全和正常运行。
2. 安装导线的注意事项在安装互感器时，应尽量缩短导线的长度，减小电流传输时的电阻和电感，以提高测量的准确性。
同时，还需注意导线的绝缘性和接触良好，确保测量信号的传输和接收的稳定性。
电流互感器选型原则
1-2 选择哪种类型的霍耳传感器
需求决定选择。选择类型之前，需进一步明确需求，包括：性能要求、价格承受能力、使用 安装方式等；某些厂商根据不同的客户需求，基于传感器内部工作原理、安装方式、测量信 号特征的不同，对产品进行了分类，便于用户选择和使用，用户可据此进行选择。
z 根据工作原理选择：
根据 LEM 公司的手册，霍耳电流传感器主要有开环（直测式）和闭环（磁平衡式）两种类 型，开环型精度差价格低，精度典型值为 1％，闭环型精度可以到 0.1％，但价格也较开环 型高出几倍。
3-3 一般参数
TA
－ 环境操作温度, 如：-10~+70℃
Ts
－ 环境存储温度，如：-25~+80℃
RS
－ 副边线圈电阻，测试条件为：环境温度 70℃
M
－ 质量，单位为 g
执行标准－ 如 prEN50178。
第四节 使用注意事项
4-1 安装
霍耳传感器基于霍耳效应原理工作，对环境磁场较为敏感，对安装有严格要求，正确安装是 提高测试精度的重要措施： z 远离变压器、电抗器等强磁场设备。 z 原边导线从传感器内孔中心穿过，尽可能不要放偏 z 原边导线尽可能完全放满传感器内孔，不要留有空隙 z 传感器信号线与功率线（功率母排、电缆等）避免近距离平行走线，距离应大于 10cm，
Honeywell 霍尼韦尔(中国)投资有限公司北 京分公司
Honeywell（分销商） 北京中高机电技术公司
地址：北京市朝阳区霄云路 26 号 鹏润大厦 B 区 17 层 邮编：100016 电话：(86-10) 8458 3280 传真：(86-10) 8458 3102 北京中关村海淀南路 78 号 010－62529640
高压220KV母线电流互感器的选择
高压220KV母线电流互感器的选择额定电压为220KV，计划选LCWB7-220W型电流互感器，其主要技术参数如下表所示：表6-9 LCWB7-220W型电流互感器主要技术参数流比正常工作电流大1/3。
热稳定电流31.5KA、动稳定电流为80KA。
1.一次回路额定电压：220KV2.一次回路额定电流的选择（变比的选择）：仍选主变至220KV母线处的断路器所安电流互感器进行校验。
此时CT的最大持续工作电流在为：Imax= 1.05PN/ UNcosΦ=(1.05x200x1000)/(0.85x3x220)=648.38ACT变比应选1250/53.准确度级的选择：由于互感器要供给计费电能表用，所以全部选用0.5级即可满足。
一般测量仪表与保护装置宜分别接于不同的二次绕组。
当一个二次绕组的容量不能满足要求时，可将两个二次绕组串联使用或两个CT串联。
4.母线CT二次负荷有：电流表，有功功率表，无功功率表，三相三线有功电能表及三相三线无功电能表。
表6-10各项负荷统计表最大相负荷阻抗：ra=Pmax/22NI=2.55/25=0.102(Ω) CT为完全星形接线，连接线的计算长度为：LC=L L为电流互感器与测量仪表的距离，取60米。
Z2N=2ΩS≥ρ⨯L/( Z2N-ra-rc)=1.75x108-x60/(2-0.102-0.1) =1.01 x106-(m2)=1.01(mm2)选用标准截面为1.5mm2的铜线。
5.热稳定校验：I2 t t=（31.5）24⨯> Qk=16.336.122⨯）（热稳定满足要求。
6.动稳定校验：内部动稳定能力校验：ies=80(kA)> ish=33.17(KA)由于此电流互感器为瓷绝缘型电流互感器，固需校验外部动稳定。
Fal ≥0.5x1.73x107-2shial⨯=9.51 x10al5-Fal-作用于电流互感器瓷帽端部的允许力(N) 动稳定满足要求。
低压开口式电流互感器选型方案
低压开口式电流互感器品种及选型方法1、概述开口式电流互感器又称开启式电流互感器或开合式电流互感器， 主要应用于配电系统改 造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项 目节省人力、物力、财力，提高效率。
该系列电流互感器可与继电器保护、测量以及计量装 置配套使用。
2、国内主要品牌及型号国内生产低压开口式电流互感器厂家、型号品牌繁多，主要常见的产品有：哈尔滨三达 德电力 KH150、KH100、KH80、KH55、KH32、KH30、KH25、KH16 型开合式互感器；北京奥菲 科泰 OSMT-10 开启式电流互感器；广州国田电力 LDJK-10 开启式电流互感器；上海华通 LKZB-0.66 系列开合式电流互感器； 迪克森 DP(DBP)系列开口式电流互感器； 长沙瑞扬 Q125A 钳型电流互感器；北京中凯 ZKKM1-0.66 开口式母排电流互感器；上海安科瑞 AKH-0.66K 型 开 口 式 电 流 互 感 器 ， 即 AKH-0.66K-30*20 、 AKH-0.66K-80*50 、 AKH-0.66K-80*80 、 AKH-0.66K-120*80、AKH-0.66K-160*80；中宇国电 ZYKM-0.66 开口式母排电流互感器；山东 圣鸿电子开启式电流互感器； 仟佰实业 CT24 开口式电流互感器； 广州铭睿电子 MR-LXZK-0.66 系列开口式电流互感器；淄博元星 KH-8、KH-18、KH-100、KH-32、KH-150 开合式电流互感 器；上海苏特 KH-18、KH-32、KH-100、KH-150 开合式电流互感器等等。
3、主要技术指标(以安科瑞 AKH-0.66K 为例)开口式 CT 一次电流 100-6300A，二次电流 5A，1A 额定工作电压 AC0.66kV（等效 AC0.69kV，GB/T156-2007） 额定频率 50-60Hz 环境温度-30℃~70℃，最高耐温 120℃ 海拔高度≤3000m 工频耐压 3000V/1min 50Hz 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所14、选型说明型号说明 AKH - 0.66 - K -□ -□-□ 安装方式 额定电流比 规格 如 30×20 开口式 额定电压(kV) 企业型号 规格尺寸尺寸 规格 K-30×20 K-80×50 K-80×80 K-120×80 K-160×80 规格参数对照表外形尺寸(mm) W 90 114 144 144 184 H 114 159 159 199 254 D 40 36 36 36 522穿孔尺寸 (mm) a 22 52 82 82 82 e 32 82 82 122 162安装尺寸(mm) M 50 78 108 108 120 N 49.5 49.5 49.5 49.5 49.5型 号额定电流比(A) 100/5 150/5 200/5 250/5 300/5 400/5 250/5 300/5 400/5 500/5 600/5 750/5 800/5 1000/5 250/5 300/5 400/5 500/5 600/5 750/5 800/5 1000/5 500/5 600/5 750/5 800/5 1000/5 1200/5 1250/5 1500/5 1000/5 1500/5 2000/5准确级 1.0 1.0 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.2 0.2 0.2 0.2 0.2额定负荷 （VA） 1.0 1.0 1.5 1.5 1.5 2.5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 2.5 2.5 2.5 2.5 5 6 7.5 7.5 10 15 15 15 20 20 20K-30×20K-80×50K-80×80K-120×80K-160×802500/5 3000/5 4000/5 5000/53型 号额定电流比(A) 100/1 150/1 200/1 250/1 300/1 400/1 250/1 300/1 400/1 500/1 600/1 750/1 800/1 1000/1 250/1 300/1 400/1 500/1 600/1 750/1 800/1 1000/1 500/1 600/1 750/1 800/1 1000/1 1200/1 1250/1 1500/1 1000/1 1500/1 2000/1准确级 1 1 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.2 0.2 0.2 0.2 0.2额定负荷（Ω） 1 1 1.5 1.5 1.5 2.5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 2.5 2.5 2.5 2.5 5 6 7.5 7.5 10 15 15 15 20 20 20K-30×20K-80×50K-80×80K-120×80K-160×802500/1 3000/1 4000/1 5000/15、安装方式44 ○ 装在铜排后将 2 ○按箭头方向 1 ○用力按箭头方 向摁住下半部 将两个螺丝拧开 并拔出 下半部分按箭头方 向合上 3 ○ 螺丝并拔出后 将下半部分按箭头 方向拉开6 ○然后再用M5 螺丝 及压盘压住铜排5 ○用力摁住下半部再5 用力按箭头方向摁住按箭头方向将两个螺 丝塞入孔中并拧紧螺 帽6。
零序电流互感器设计选型参考
零序电流互感器设计选型参考1、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
1．1 小电流接地选线装置用零序电流互感器小电流接地先线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为 2.5Ω左右，经过多年实践和试验得知与小电流接地选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA 或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，二次输出在20mA左右，一次零序电流40A时，二次电流≥1A，没有严格的变比关系。
1.2 与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BW-LJ （K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤5A。
1.3 与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BWLJ （K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤5A。
2、有变比、容量、精度要求的零序电流互感器。
2.1 国家标准GB1208-1997国标中规定，保护用电流互感器误差限值。
2.2 精度与容量（额定负荷）的关系国标中规定：“在额定频率及额定负荷下，电流误差，相位差和复合误差不超过上表所列限值。
”所以所选零序电流互感器的容量要与二次回路（装置及回路）阻抗匹配，才能达到上表精度，如所选容量比实际大时零序电流互感器在使用时将出现正误差，反之则出现负误差。
互感器选型
五个问题教会你互感器的选型互感器又称为仪用变压器，是电流互感器和电压互感器的统称。
能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。
其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A，均指额定值)，以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。
简单来说就是大电流变小电流还有信号之间的一个转换，一般用于二次仪表前。
今天我们就简单讲讲安科瑞AKH-0.66系列的一个选型。
选型说明我们会附在文章最后。
其实要明白互感器的选型无非是五个问题：1：新建项目还是改造项目？此处是因为有些改造项目对于断电次数、断电时长有明确的规定，所以选择开口式互感器更加方便快捷一些，会减少断电协调的问题，像新建项目就没有这种问题了。
2：现场电流多大？现场电流多大影响我们的额定电流比规格的选型，一般一次电流（现场电流）是选型首先考虑的，市场上的大多产品二次侧的电流基本为5A或者1A。
入无特殊要求5A就足够了3：穿电缆还是穿铜排？穿线缆还是穿铜排是为了选择我们穿孔型号，比如我们的1型互感器就是方圆孔的这种是两用的，但是一款产品对应的两种规格也是不同的。
有的厂家，方形是铜排适用，圆孔是线缆，如果搞错了也会很麻烦的。
4：电缆或者铜排的一个尺寸，还有穿心匝数？因为我们互感器的工作需要把线缆或铜排穿过去，所以确定尺寸是为了保证能正常工作，穿心匝数就是要穿几根，这些都要计算好。
5：精确级需要多少？电流互感器的准确度级别有0.2、0.5、1.0、3.0、D等级。
测量和计量仪表使用的电流互感器为0.5级、0.2级，只作为电流、电压测量用的电流互感器允许使用1.0级，对非重要的测量允许使用3.0级。
1、校验用电流互感器精度：0.1S级。
误差0.1%，常用于校验计量级电流互感器的准确度。
2、计量用电流互感器精度：0.2S 0.5级。
误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级3、测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

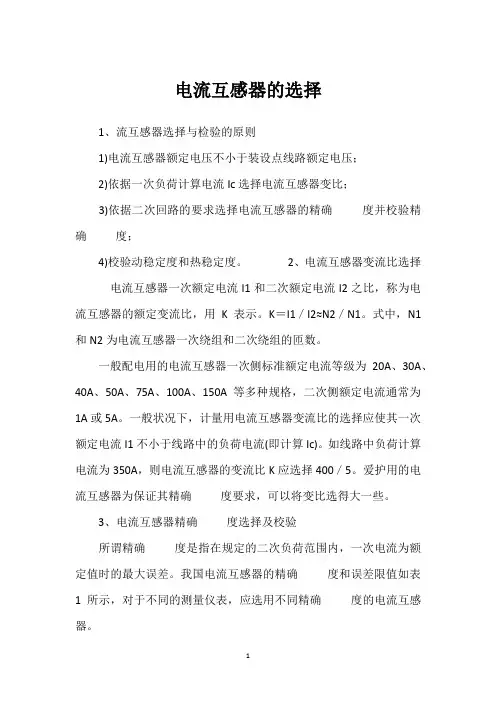

电流互感器的选型
在电压互感器选型的时候需要依据一次接线方式（包括Y型连接和V型连接）、一次电压的用电等级、二次线路对容量的要求以及对变换精度的要求来作出选择选择。
电流互感器主要装配于不同的开关设备当中，电流互感器的型号不同，电流互感器在结构上往往也产生较大差异（包括铜排搭接形式、铁心、外形等及动热稳定的耐受能力）。
例如中置式手车柜配备的电流互感器多为LZZBJ9或AS12等型号，然而配备固定柜的型号会有很多。
同一型号与规格的电压互感器不相同之处也会有很多。
一般主要由于变比不同、二次线圈的容量、保护线圈以及计量线圈精度的不同会出现多种组合。

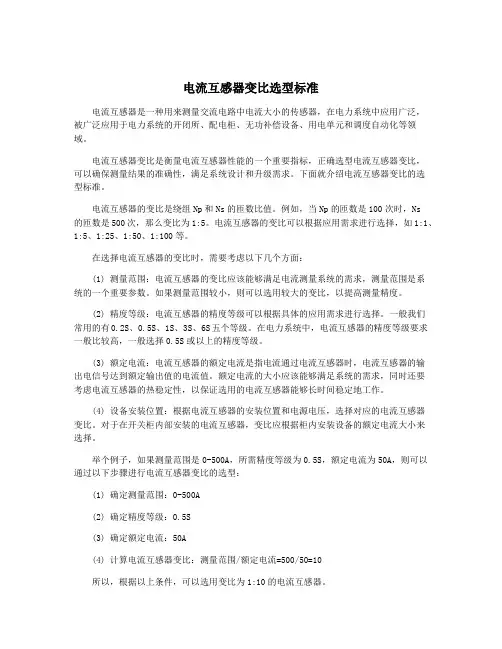

在选择电流互感器的变比时，应该首先得到实际负载额定电流，这种电流最好处于电流互感器测量范围的65%-85%处。
例如：额定电流为70A，就应该选择100/5变比的电压互感器。
电流互感器变比100/5（100/5的意思是一次电流100A时，产生的二次输出电流为5A，这个数值描述的是变比数值、额定测量数值和额定输出值。
电流互感器和电流表的变比是必须选用的。
）表示在100*120%的电流范围内，测量的精度可以满足电流互感器铭牌上所标识的测量精度，例如：0.2级（测量精度误差为0.2%），0.5级（测
量精度误差为0.5%）。
如果超过该电流的测量结果就可能与实际电流产生较大误差。
如果过高的电流进入铁心的饱和区，测量的数据就没有意义了。
1)电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联；
2)按被测电流大小，选择合适的变化，否则误差将增大。
同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故；
3)二次侧绝对不允许开路
4)为了满足测量仪表、继电保护、断路器失灵判断和故障录波等装置的需要，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。
对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置。
