半导体基本测试原理
半导体器件测试原理和方法
![半导体器件测试原理和方法](https://img.taocdn.com/s3/m/4b6fec7e1711cc7931b71684.png)
然后我们用外加热办法加热DUT,此时压机加热单元温 度计指示着元件的壳温和结温。在外加热时我们可近 似认为壳温和结温相等。待温度稳定时,闭合S1 使直 流IDC仅仅流通10 ms,S1就断开,此时If流过DUT,记 录此时Vf2 ,我们总能找出一个Vf2 = Vf1 时的壳温Tc2 (由于外加热,P2 = 0) 利用公式可算得该元件的结壳热阻。这就是LEM Rth 20 测试原理和方法。这里介绍的是直流,实际可是正弦 半波或矩形波,这里不再介绍,因为样本给出的均是 直流热阻。我们应知道的确是直流热阻最小,矩形波、 正弦波稍大,当矩形波、正弦波导通角越小时其热阻 就越大。
2012-11-30
35
型式试验(周期检验)
2005年KP企业标准(1).XLS 试验分逐批(A组)检验 周期(B组)检验 周期(C组)检验 正常生产的定型产 品每年至少做一批 鉴定(D组)检验 产品定型必做的试 验
2012-11-30 36
LEM测试台简介
•
• • LEM测试台是从瑞士LEM(LEMSYS)公司引进的 一整套硅元件测试设备,下面按设备简单作个介绍。 6.1 LEM4030(LEMSYS8060)tq 该设备可用来检验KK、KP元件的关断时间tq,它检
2. 逆变 —— 把直流电变成交流电
3. 变频 —— 把一种频率的交流电变成另一种频
率的交流电或把一种固定频率的交流电变成可
以连续变化的交流电。例如交流电机用的变频 器。 4. 交流开关 —— 接通或切断交流电路 5. 直流开关 —— 接通或切断直流电路
2012-11-30 3
测试原理及方法
通态电压测试原理图
2012-11-30
8
220V电源经全波可控整流器BR加压在自耦调压器TB原边(只要KP 导通),付边输出电压加在高压变压器B的原边,于是B付边输出 高压,此时波形仍是交流全波。我们利用整流管正向导通反向阻 断特性,正向串入D1,反向串入D2,使a点得到正弦半波电压, 调节TB就可调节此电压峰值,按定义这波形符合VDRM测试要求, 此电压峰值由D3 与电容C组成的峰值保持电路在电容C上就变成 等于电压峰值的直流电压,由表头VP显示。当被试元件二端加上 VDRM时,电阻R1上的电压就反映了流过元件的漏电流,测出R1上 的电压峰值也就测出IDRM,同时将X接示波器X端,Y接Y端,我们 就可看到其断态伏安特性①。断开接触器J1,闭合J2,a点电压就 加在被试晶闸管负端, 此时测得的为VRRM值和相应的 IRRM,其 伏安特性如左图②。线路采用的是转折保护,当元件一旦转折, 漏电流急剧增加,此时脉冲变压器MB原边会产生一电压,付边也 会感应出一电压,此电压使整流桥BR的KP的门阴极短路,KP元 件恢复阻断,220V电源断开,付边高压消失,从而保护了被试元 件。其动作时间为10 ms。
半导体测试原理
![半导体测试原理](https://img.taocdn.com/s3/m/c3d367fa700abb68a982fbdd.png)

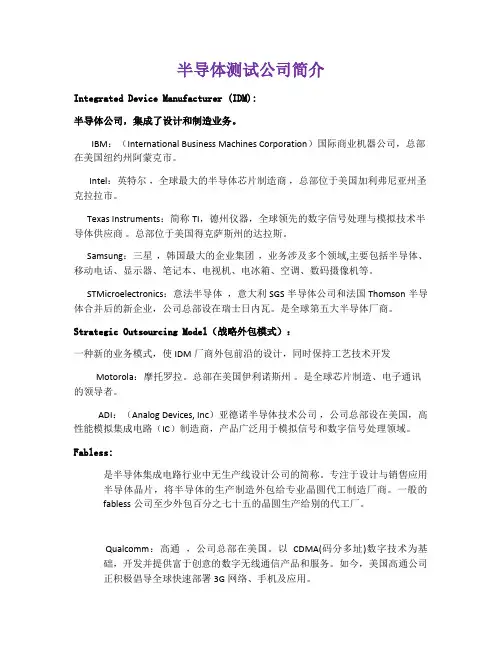

半导体测试公司简介Integrated Device Manufacturer (IDM):半导体公司,集成了设计和制造业务。
IBM:(International Business Machines Corporation)国际商业机器公司,总部在美国纽约州阿蒙克市。
Intel:英特尔,全球最大的半导体芯片制造商,总部位于美国加利弗尼亚州圣克拉拉市。
Texas Instruments:简称TI,德州仪器,全球领先的数字信号处理与模拟技术半导体供应商。
总部位于美国得克萨斯州的达拉斯。
Samsung:三星,韩国最大的企业集团,业务涉及多个领域,主要包括半导体、移动电话、显示器、笔记本、电视机、电冰箱、空调、数码摄像机等。
STMicroelectronics:意法半导体,意大利SGS半导体公司和法国Thomson半导体合并后的新企业,公司总部设在瑞士日内瓦。
是全球第五大半导体厂商。
Strategic Outsourcing Model(战略外包模式):一种新的业务模式,使IDM厂商外包前沿的设计,同时保持工艺技术开发Motorola:摩托罗拉。
总部在美国伊利诺斯州。
是全球芯片制造、电子通讯的领导者。
ADI:(Analog Devices, Inc)亚德诺半导体技术公司,公司总部设在美国,高性能模拟集成电路(IC)制造商,产品广泛用于模拟信号和数字信号处理领域。
Fabless:是半导体集成电路行业中无生产线设计公司的简称。
专注于设计与销售应用半导体晶片,将半导体的生产制造外包给专业晶圆代工制造厂商。
一般的fabless公司至少外包百分之七十五的晶圆生产给别的代工厂。
Qualcomm:高通,公司总部在美国。
以CDMA(码分多址)数字技术为基础,开发并提供富于创意的数字无线通信产品和服务。
如今,美国高通公司正积极倡导全球快速部署3G网络、手机及应用。
Broadcom:博通,总部在美国,全球领先的有线和无线通信半导体公司。
半导体的cp测试基本原理
![半导体的cp测试基本原理](https://img.taocdn.com/s3/m/4c8c699248649b6648d7c1c708a1284ac850051d.png)

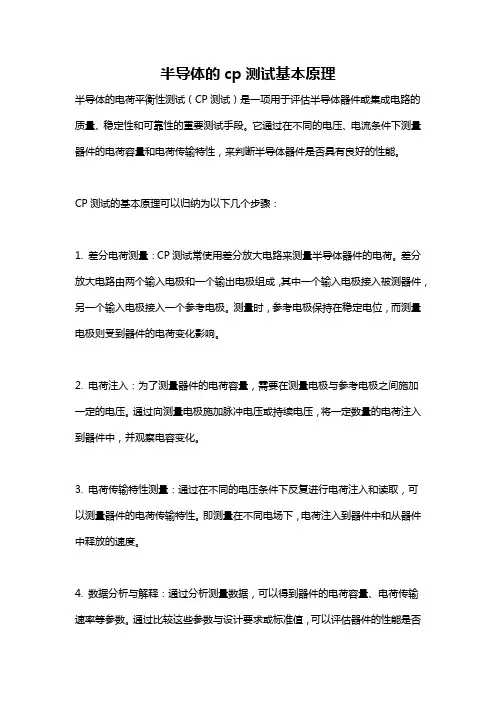

半导体的cp测试基本原理半导体的电荷平衡性测试(CP测试)是一项用于评估半导体器件或集成电路的质量、稳定性和可靠性的重要测试手段。
它通过在不同的电压、电流条件下测量器件的电荷容量和电荷传输特性,来判断半导体器件是否具有良好的性能。
CP测试的基本原理可以归纳为以下几个步骤:1. 差分电荷测量:CP测试常使用差分放大电路来测量半导体器件的电荷。
差分放大电路由两个输入电极和一个输出电极组成,其中一个输入电极接入被测器件,另一个输入电极接入一个参考电极。
测量时,参考电极保持在稳定电位,而测量电极则受到器件的电荷变化影响。
2. 电荷注入:为了测量器件的电荷容量,需要在测量电极与参考电极之间施加一定的电压。
通过向测量电极施加脉冲电压或持续电压,将一定数量的电荷注入到器件中,并观察电容变化。
3. 电荷传输特性测量:通过在不同的电压条件下反复进行电荷注入和读取,可以测量器件的电荷传输特性。
即测量在不同电场下,电荷注入到器件中和从器件中释放的速度。
4. 数据分析与解释:通过分析测量数据,可以得到器件的电荷容量、电荷传输速率等参数。
通过比较这些参数与设计要求或标准值,可以评估器件的性能是否符合要求。
CP测试的关键是保证测量精度和一致性。
为此,在实际应用中,往往需要采取一系列措施来降低干扰和误差。
例如,可以对测量电路和测量设备进行校准和校验,使用差分放大器来提高信噪比,合理选择测量电压和电流范围,以及采取适当的滤波和抗干扰措施等。
需要注意的是,CP测试不仅仅适用于器件的生产过程中,也可以用于研发和故障分析。
通过对器件的电荷容量和传输特性的测量和分析,可以帮助改进设计、优化工艺和提高产品性能。
总之,半导体的CP测试是一项重要的质量评估手段,它通过测量半导体器件的电荷容量和传输特性,来评估器件的性能和可靠性。
通过合理选择测量参数和采取抗干扰措施,可以提高测试精度和一致性,为半导体器件的制造和应用提供可靠的数据支持。
半导体基本测试原理
![半导体基本测试原理](https://img.taocdn.com/s3/m/7d6b3614f11dc281e53a580216fc700abb6852a6.png)
半导体基本测试原理半导体是一种具有特殊电学特性的材料,在电子、光电子和光电子技术等领域具有广泛的应用。
半导体器件的基本测试主要包括单个器件的电学测试、晶体管的参数测试以及集成电路的功能测试等。
本文将从半导体基本测试的原理、测试方法和测试仪器等方面进行详细介绍。
1.电学测试原理:半导体器件的电学测试主要是通过电压和电流的测量,来判断器件的电学性能。
常见的电学测试有阻抗测量、电流-电压特性测试等。
阻抗测量通常使用交流信号来测试器件的电阻、电感和电容等参数,可以通过测试不同频率下的阻抗来分析器件的频率响应特性。
2.晶体管参数测试原理:晶体管是半导体器件中最常见的器件之一,其参数测试主要包括DC参数测试和AC(交流)参数测试。
DC参数测试主要通过测试器件的电流增益、静态工作点等参数来分析和评估器件的直流工作性能。
AC参数测试主要通过测试器件在射频信号下的增益、带宽等参数来分析和评估其射频性能。
3.功能测试原理:集成电路是半导体器件的一种,其测试主要从功能方面进行。
功能测试主要分为逻辑测试和模拟测试两种。
逻辑测试主要测试器件的逻辑功能是否正常,比如输入输出的逻辑电平是否正确,数据传输是否正确等。
模拟测试主要测试器件的模拟电路部分,比如电压、电流、频率等参数是否在规定范围内。
二、半导体基本测试方法1.电学测试方法:常用的电学测试方法包括直流测试和交流测试。
直流测试主要通过对器件的电流和电压进行测量来分析器件的基本电学性能,如电流增益、电压饱和等。
交流测试主要通过在不同频率下测试器件的阻抗来分析器件的频率响应特性,一般使用网络分析仪等仪器进行测试。
2.参数测试方法:晶体管参数测试主要使用数字万用表等测试仪器来测量器件的电流和电压,并通过计算得到相关参数。
AC参数测试一般使用高频测试仪器,如频谱分析仪、示波器等来测试器件在射频信号下的特性。
3.功能测试方法:功能测试一般通过编写测试程序,控制测试仪器进行测试。
逻辑测试的方法主要是通过输入特定的信号序列,对输出结果进行判断,是否与预期的结果相符。
半导体测试理论
![半导体测试理论](https://img.taocdn.com/s3/m/2fb29cf59e314332396893c2.png)

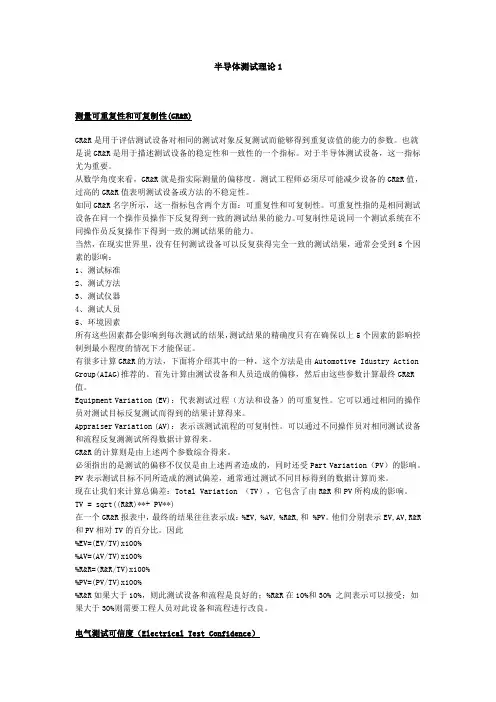

半导体测试理论1测量可重复性和可复制性(GR&R)GR&R是用于评估测试设备对相同的测试对象反复测试而能够得到重复读值的能力的参数。
也就是说GR&R是用于描述测试设备的稳定性和一致性的一个指标。
对于半导体测试设备,这一指标尤为重要。
从数学角度来看,GR&R就是指实际测量的偏移度。
测试工程师必须尽可能减少设备的GR&R值,过高的GR&R值表明测试设备或方法的不稳定性。
如同GR&R名字所示,这一指标包含两个方面:可重复性和可复制性。
可重复性指的是相同测试设备在同一个操作员操作下反复得到一致的测试结果的能力。
可复制性是说同一个测试系统在不同操作员反复操作下得到一致的测试结果的能力。
当然,在现实世界里,没有任何测试设备可以反复获得完全一致的测试结果,通常会受到5个因素的影响:1、测试标准2、测试方法3、测试仪器4、测试人员5、环境因素所有这些因素都会影响到每次测试的结果,测试结果的精确度只有在确保以上5个因素的影响控制到最小程度的情况下才能保证。
有很多计算GR&R的方法,下面将介绍其中的一种,这个方法是由Automotive Idustry Action Group(AIAG)推荐的。
首先计算由测试设备和人员造成的偏移,然后由这些参数计算最终GR&R 值。
Equipment Variation (EV):代表测试过程(方法和设备)的可重复性。
它可以通过相同的操作员对测试目标反复测试而得到的结果计算得来。
Appraiser Variation (AV):表示该测试流程的可复制性。
可以通过不同操作员对相同测试设备和流程反复测测试所得数据计算得来。
GR&R的计算则是由上述两个参数综合得来。
必须指出的是测试的偏移不仅仅是由上述两者造成的,同时还受Part Variation(PV)的影响。
PV表示测试目标不同所造成的测试偏差,通常通过测试不同目标得到的数据计算而来。
半导体基本测试原理资料
![半导体基本测试原理资料](https://img.taocdn.com/s3/m/0b4b5245591b6bd97f192279168884868762b8bf.png)
半导体基本测试原理资料1.测试原理半导体器件的测试原理主要包括以下几个方面:(1)电性能测试:电性能测试主要是通过对器件进行电流-电压(I-V)特性测试来评估器件的电气性能。
通过在不同电压下测量器件的电流来得到I-V曲线,从而确定器件的关键参数,如导通电压、截止电压、饱和电流等。
(2)高频特性测试:高频特性测试主要是通过对器件进行射频(RF)信号测试来评估其在高频工作状态下的性能。
常用的高频特性测试参数包括功率增益、频率响应、噪声系数等。
(3)温度特性测试:温度特性测试主要是通过对器件在不同温度条件下的测试来评估其温度稳定性和性能。
常用的测试方法包括恒流源和恒压源测试。
(4)故障分析测试:故障分析测试主要是通过对器件进行故障分析来确定其故障原因和解决方案。
常用的故障分析测试方法包括失效分析、电子显微镜观察和射线析出测试等。
2.测试方法半导体器件的测试方法主要包括以下几个方面:(1)DC测试:DC测试主要是通过对器件进行直流电流和电压的测试来评估其静态电性能。
常用的测试设备包括直流电源和数字电压表。
(2)RF测试:RF测试主要是通过对器件进行射频信号的测试来评估其高频性能。
常用的测试设备包括频谱分析仪、信号源和功率计。
(3)功能测试:功能测试主要是通过对器件进行各种功能的测试来评估其功能性能。
常用的测试方法包括逻辑分析仪和模拟信号源。
(4)温度测试:温度测试主要是通过对器件在不同温度条件下的测试来评估其温度性能。
常用的测试设备包括热电偶和恒温槽。
3.数据分析半导体器件的测试结果需要进行数据分析和处理,以得到结果的可靠性和准确性。
常用的数据分析方法包括统计分析、故障分析和回归分析等。
(1)统计分析:统计分析主要是通过对测试结果进行统计和分布分析来评估器件的性能和可靠性。
常用的统计方法包括平均值、标准偏差和散点图等。
(2)故障分析:故障分析主要是通过对测试结果中的异常数据进行分析来确定故障原因和解决方案。
半导体物理实验讲义
![半导体物理实验讲义](https://img.taocdn.com/s3/m/c1b5f080f12d2af90242e6df.png)
霍尔系数测量中的几种负效应
a
等位面
M
N
I b
图3 不等势面电位差
(1)由于a、b电极处在不同的等位面,所以a、b之间存在 欧姆压降和霍耳电压;
(2)由于电极a、b和样品是不同材料,形成热电偶,因而 产生电流磁效应和热磁效应。
几种负效应
(1)爱廷豪森效应——电流磁效应
I、B方向如图1,将在y方向产生温度差Ta-Tb∝IB,从而在电极和
E EF EiS EF (Ei qVS )
qVB Ei EF ( p type) qVB Ei EF (n type)
E
qVS
qVB
qVS
k0T
ln
NA ni
E
qVS
qVB
qVS
k0T
ln
NA ni
( p type) (n type)
NSS(VS)转换成NSS(E) 读出C-V特性曲线上电容的最大值,根据:
三、实验方法
为了消除不等势电压降和各种负效应的影响,在测量 时,要顺次改变工作电流和磁场的方向,才能最终得 到霍尔电压
U UH1 UH2 UH3 UH4 4
实验二 高频光电导衰减法测量Si单晶少子寿命
少子寿命是少数载流子的平均生存时间。也表示
非平衡载流子衰减到原来的1/e所经历的时间。
11
1
(1)
CQ Cox CS CSS
1 11
(2)
CH Cox CS
CSS
Cox
Cox
1 CQ 1 Cox
1 CH 1
(3)
根据电容的定义,有:
CSS
dQSS dVS
(4)
令NSS为单位表面积、单位能量间隔内的界面态数(cm-2. eV-1)
半导体材料_实验报告(3篇)
![半导体材料_实验报告(3篇)](https://img.taocdn.com/s3/m/4a3661dcf021dd36a32d7375a417866fb84ac027.png)
第1篇一、实验目的1. 熟悉半导体材料的性质,掌握半导体材料的制备方法。
2. 学习使用四探针法测量半导体材料的电阻率和薄层电阻。
3. 掌握半导体材料霍尔系数和电导率的测量方法。
4. 了解太阳能电池的工作原理,并进行性能测试。
二、实验原理1. 半导体材料:半导体材料具有介于导体和绝缘体之间的电导率,其电导率受温度、掺杂浓度等因素影响。
本实验所用的半导体材料为硅(Si)。
2. 四探针法:四探针法是一种测量半导体材料电阻率和薄层电阻的常用方法。
通过测量电流在半导体材料中流过时,电压的变化,可以得到材料的电阻率和薄层电阻。
3. 霍尔效应:霍尔效应是一种测量半导体材料霍尔系数和电导率的方法。
当半导体材料中存在磁场时,载流子在运动过程中会受到洛伦兹力的作用,导致载流子在垂直于电流和磁场的方向上产生横向电场,从而产生霍尔电压。
4. 太阳能电池:太阳能电池是一种将光能转化为电能的装置。
本实验所用的太阳能电池为硅太阳能电池,其工作原理是光生电子-空穴对在PN结处分离,产生电流。
三、实验仪器与材料1. 实验仪器:四探针测试仪、霍尔效应测试仪、太阳能电池测试仪、数字多用表、温度计等。
2. 实验材料:硅(Si)半导体材料、太阳能电池等。
四、实验步骤1. 四探针法测量半导体材料电阻率和薄层电阻(1)将硅半导体材料切割成合适尺寸的样品。
(2)将样品放置在四探针测试仪上,按照仪器操作步骤进行测量。
(3)记录实验数据,计算电阻率和薄层电阻。
2. 霍尔效应测量半导体材料霍尔系数和电导率(1)将硅半导体材料切割成合适尺寸的样品。
(2)将样品放置在霍尔效应测试仪上,按照仪器操作步骤进行测量。
(3)记录实验数据,计算霍尔系数和电导率。
3. 太阳能电池性能测试(1)将硅太阳能电池放置在太阳能电池测试仪上。
(2)按照仪器操作步骤进行测试,记录实验数据。
(3)计算太阳能电池的短路电流、开路电压、填充因子等参数。
五、实验结果与分析1. 四探针法测量半导体材料电阻率和薄层电阻根据实验数据,计算得到硅半导体材料的电阻率和薄层电阻分别为:ρ =0.3Ω·m,Rt = 0.1Ω。
eetop数字半导体测试基础
![eetop数字半导体测试基础](https://img.taocdn.com/s3/m/656b9f515e0e7cd184254b35eefdc8d376ee1490.png)
eetop数字半导体测试基础
eetop数字半导体测试基础主要涉及以下知识点:
1. 量纲的数量级:这是电子工程中用来描述物理量大小的基本单位。
2. 电压、电流和电阻:这是电子学中三个基本参数,它们之间的关系由欧姆定律描述,即电压等于电流乘以电阻(U=I*R)。
3. 进制数:在数字电路中,我们经常使用二进制、八进制、十进制和十六进制数。
4. 数字信号的高低电平:在数字电路中,信号通常表示为高低电平,低电平表示0,高电平表示1。
5. 逻辑门:这是数字电路的基本组成部分,包括与门、或门、非门等。
6. 触发器:这是时序逻辑电路的基本组成部分,用于存储二进制信息。
这些是eetop数字半导体测试基础的主要知识点,如果需要更多详细信息,可以进一步研究相关教材或咨询专业人士。
半导体物理实验——变温霍尔效应测试
![半导体物理实验——变温霍尔效应测试](https://img.taocdn.com/s3/m/ff10699282d049649b6648d7c1c708a1284a0a49.png)
变温霍尔效应测量半导体电学特性霍尔效应的测量是研究半导体性质的重要实验方法。
利用霍尔系数和电导率的联合测量,可以用来确定半导体的导电类型和载流子浓度。
通过测量霍尔系数与电导率随温度的变化,可以确定半导体的禁带宽度、杂质电离能及迁移率的温度系数等基本参数。
本实验通过对霍尔样品在弱场条件下进行变温霍尔系数和电导率的测量,来确定半导体材料的各种性质。
【实验目的】1.了解半导体中霍尔效应的产生机制。
2.通过实验数据测量和处理,判别半导体的导电类型,计算室温下样品的霍尔系数、电导率、迁移率和载流子浓度。
3.掌握变温条件下霍尔系数和电阻率的测量方法,了解两者随温度的变化规律。
【实验仪器】本实验采用CVM200变温霍尔效应测试系统来完成,本仪器系统由可换向永磁体、CME12H变温恒温器、TC202控温仪、CVM-200霍尔效应仪等组成。
本系统自带有两块样品,样一是美国Lakeshore公司HGT-2100高灵敏度霍尔片,厚度为0.18mm,最大工作电流≤10 mA,室温下的灵敏度为55-140mV/kG; 样二为锑化铟,厚度为1.11mm,最大电流为60mA,其在低温下是典型的P型半导体,而在室温下又是典型的N型半导体,相应的测试磁场并不高,但霍尔电压高,降低了对系统仪表灵敏度、磁铁磁场的要求。
【实验原理】1.霍尔效应和霍尔系数图1霍尔效应示意图霍尔效应是一种电流磁效应(如图1)。
当半导体样品通以电流Is ,并加一垂直于电流的磁场B ,则在样品两侧产生一横向电势差U H ,这种现象称为“霍尔效应”,U H 称为霍尔电压,(1)dB I R H S H U =则:(2)IsBdU H H R =R H 叫做霍尔系数,d 为样品厚度。
对于P 型半导体样品,(3)qpH R 1=式中q 为空穴电荷电量,p 为半导体载流子空穴浓度。
对于n 型半导体样品,(4)qn H R 1-=式中为n 电子电荷电量。
考虑到载流子速度的统计分布以及载流子在运动中受到散射等因素的影响。
实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移
![实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移](https://img.taocdn.com/s3/m/f9289826b84ae45c3b358c8d.png)
实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1.了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2.学习用“对称测量法”消除副效应的影响,测量并绘制试样的VH-IS 和VH-IM 曲线。
3.确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子(电子或空穴)被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积,从而形成附加的横向电场,即霍尔电场。
对于图(1)(a)所示的N 型半导体试样,若在X 方向的电极D、E 上通以电流Is,在Z 方向加磁场B,试样中载流子(电子)将受洛仑兹力:其中e 为载流子(电子)电量,V为载流子在电流方向上的平均定向漂移速率,B 为磁感应强度。
无论载流子是正电荷还是负电荷,Fg 的方向均沿Y 方向,在此力的作用下,载流子发生便移,则在Y 方向即试样A、A´电极两侧就开始聚积异号电荷而在试样A、A´两侧产生一个电位差VH,形成相应的附加电场E—霍尔电场,相应的电压VH 称为霍尔电压,电极A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子,P 型半导体的多数载流子为空穴。
对N 型试样,霍尔电场逆Y 方向,P 型试样则沿Y 方向,有显然,该电场是阻止载流子继续向侧面偏移,试样中载流子将受一个与Fg方向相反的横向电场力:其中EH 为霍尔电场强度。
FE 随电荷积累增多而增大,当达到稳恒状态时,两个力平衡,即载流子所受的横向电场力e EH 与洛仑兹力eVB相等,样品两侧电荷的积累就达到平衡,故有设试样的宽度为b,厚度为d,载流子浓度为n,则电流强度V Is 与的关系为由(3)、(4)两式可得即霍尔电压VH(A、A´电极之间的电压)与IsB 乘积成正比与试样厚度d成反比。
半导体基本测试原理
![半导体基本测试原理](https://img.taocdn.com/s3/m/317e12d6102de2bd96058880.png)
对于SBD/FRD测试,以下测试项为IR参数:
1) IR
适用于单管芯及双管芯产品第一个管芯的反向电流测试;
2) ICBO 适用于双管芯产品第二个管芯的反向电流测试。
IR VCE
IR
ICBO
VCE
VCB
测试数据文件介绍(JUNO)
Juno机台测试数据文件:Juno测试机测试数据文件主要 有:
1. *.jdf :原始测试数据,必须由Juno自带软件 “DfOpener”打开查看,且测试数据不能编辑或更改
基本测试原理
基本测试原理
半导体产品的不同阶段电学测试
测试种类 IC设计验证
生产阶段 生产前
在线参数测试( PCM)
Wafer制造过 程中
硅片拣选测试(CP Wafer制造后 测试)
终测(FT)
封装后
测试描述
描述、调试和检验新的芯片设计,保证 符合规格要求
为了监控工艺,在制作过程的早期进行 产品工艺检验测试
产品电性测试,验证每个芯片是否符 合产品规格
使用产品规格进行的产品功能测试
CP测试主要设备 1. 探针卡(probe card) 探针卡是自动测试机与待测器件(DUT)之间的接口,在电学测试中 通过探针传递进出wafer的电流。 2. 探针台(prober) 主要提供wafer的自动上下片、找中心、对准、定位以及按照设置的步 距移动Wafer的功能,以使探针卡上的探针总是能对准硅片相应位置 进行测试。
3. 测试机(tester / ATE) 控制测试过程,可作为电压或电流源并能对输出的电压和电流进行测 量,并通过测试软件实现测试结果的分类(bin)、数据的保存和控制、 系统校准以及故障诊断。
CP测试主要过程
实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移
![实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移](https://img.taocdn.com/s3/m/076c2e98a45177232e60a23d.png)
实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1.了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2.学习用“对称测量法”消除副效应的影响,测量并绘制试样的VH-IS 和VH-IM 曲线。
3.确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子〔电子或空穴〕被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积,从而形成附加的横向电场,即霍尔电场。
对于图〔1〕〔a〕所示的N 型半导体试样,假设在X 方向的电极D、E 上通以电流Is,在Z 方向加磁场B,试样中载流子〔电子〕将受洛仑兹力:其中e 为载流子〔电子〕电量,V为载流子在电流方向上的平均定向漂移速率,B 为磁感应强度。
无论载流子是正电荷还是负电荷,Fg 的方向均沿Y 方向,在此力的作用下,载流子发生便移,则在Y 方向即试样A、A´电极两侧就开始聚积异号电荷而在试样A、A´两侧产生一个电位差VH,形成相应的附加电场E—霍尔电场,相应的电压VH 称为霍尔电压,电极A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子,P 型半导体的多数载流子为空穴。
对N 型试样,霍尔电场逆Y 方向,P 型试样则沿Y 方向,有显然,该电场是阻止载流子继续向侧面偏移,试样中载流子将受一个与Fg方向相反的横向电场力:其中EH 为霍尔电场强度。
FE 随电荷积累增多而增大,当到达稳恒状态时,两个力平衡,即载流子所受的横向电场力e EH 与洛仑兹力eVB相等,样品两侧电荷的积累就到达平衡,故有设试样的宽度为b,厚度为d,载流子浓度为n,则电流强度V Is 与的关系为由〔3〕、〔4〕两式可得即霍尔电压VH〔A、A´电极之间的电压〕与IsB 乘积成正比与试样厚度d成反比。
比例系数称为霍尔系数,它是反映材料霍尔效应强弱的重要参数。
半导体测试技术原理
![半导体测试技术原理](https://img.taocdn.com/s3/m/47e5e78f5ebfc77da26925c52cc58bd631869302.png)
半导体测试技术原理半导体测试技术在现代电子行业中起着至关重要的作用。
通过对半导体器件进行测试,我们可以确保其性能达到预期,提高产品质量和可靠性。
本文将介绍半导体测试技术的原理和常见的测试方法。
一、半导体测试技术的背景半导体器件是电子设备中的重要组成部分,由于其微小的尺寸和复杂的内部结构,其测试变得十分必要。
半导体测试技术的发展可以追溯到上世纪70年代,随着半导体技术的快速发展,测试技术也在不断演进。
现代半导体测试技术借助于先进的仪器设备和软件工具,可以对芯片、模块以及完整的电子系统进行全面的测试。
二、半导体测试技术的原理1. 功能测试功能测试是最基本的半导体测试方法之一。
通过输入不同的电信号和控制信号到被测设备中,检查其输出是否与预期相符。
这种测试方法可以进行诸如逻辑电路验证、数字信号处理器性能测试等。
2. 时序测试时序测试是针对时序敏感的半导体器件的一种测试方法。
通过对输入和输出信号的时序动态进行测量,验证器件在不同工作频率和时钟周期下的性能。
这种测试方法广泛应用于高速通信和计算领域,确保设备在各种工作条件下都能正常工作。
3. 功耗测试在半导体器件测试中,功耗测试是一项重要的指标。
功耗测试可以评估设备在不同工作负载下的能源消耗情况。
通过测量和监测设备的功耗,可以为电子设备的设计和优化提供重要的参考信息。
4. 温度测试温度测试是一种常见的半导体测试方法,可以评估设备在不同温度下的性能和稳定性。
由于半导体器件对温度敏感,温度测试能够帮助我们了解器件在极端环境下的表现,并为其设计提供改进方向。
三、半导体测试技术的常见方法1. 功能测试仪功能测试仪是半导体测试中常用的设备之一。
它可以通过模拟和数字信号源、传感器以及电源等设备,对半导体器件进行各种输入输出的测试,并记录测试结果。
2. 逻辑分析仪逻辑分析仪广泛应用于半导体器件测试中,可以对数字信号进行捕捉和分析。
通过监测和分析信号的特征,逻辑分析仪可以帮助我们了解器件的工作状态和性能。
半导体基本测试原理资料
![半导体基本测试原理资料](https://img.taocdn.com/s3/m/97101d7382c4bb4cf7ec4afe04a1b0717fd5b3ae.png)
半导体基本测试原理资料半导体器件的基本测试原理包括以下几个方面:四端测量、电流和电压的测试、频率响应测试、功率测试和温度测试。
四端测量是指通过四个测量引脚来测量器件的电阻、电压和电流等参数。
其中,两个接触引脚(即探头)用来加电流或电压,另外两个引脚用来测量电阻、电压或电流。
通过四端测量,可以避免因测量线路的阻抗对测试结果的影响,提高测量精度。
电流和电压的测试是常见的半导体器件测试方法。
电流测试通常使用万用表或特定的测试仪器来测量器件的电流流过行为,该测试方法主要用于了解器件的工作状态、特性和性能。
电压测试通常使用数字电压表或万用表来测量电压的大小,该测试方法可用于了解器件的工作电压、电源电压和信号电压等。
频率响应测试是指通过测试器件的输入和输出信号的频率响应来了解器件在不同频率下的响应情况。
频率响应测试通常使用函数发生器和示波器等仪器进行,通过改变输入信号的频率并测量输出信号的幅度和相位差等参数,可以了解器件在不同频率下的增益、相位和带宽等特性。
功率测试是指通过测试器件的功率消耗或功率放大等性能来了解器件的功耗情况。
功率测试通常使用功率计或功率放大器等仪器进行,在给定的输入信号下测量器件的功率消耗或输出功率,从而了解器件的能效和功率特性。
温度测试是指通过测试器件的温度变化来了解器件的热特性。
温度测试通常使用热电偶或红外测温仪等仪器进行,在器件工作时测量器件的温度变化情况,可以了解器件的散热性能和温度特性。
以上是半导体器件基本测试的几个方面,实际测试过程中可能会有更多的细节和内容,不同类型的器件测试方法也会有所差异。
在测试过程中,还需要注意仪器的精度和准确性,确保测试结果的可靠性和准确性。
半导体基本测试原理
![半导体基本测试原理](https://img.taocdn.com/s3/m/bde90756876fb84ae45c3b3567ec102de2bddf8f.png)
半导体基本测试原理半导体器件是现代电子技术中不可或缺的一部分。
为了确保器件的质量和性能,需要进行半导体基本测试。
在这篇文章中,我们将探讨半导体基本测试的原理和方法。
第一个重要的原理是电流电压特性。
半导体器件的特性是通过当前和电压之间的关系来描述的。
通过测量器件在不同电压下的电流,可以了解其电流电压特性曲线。
这是测量和评估器件性能的基础。
其次,半导体基本测试还需要考虑器件的工作温度。
温度对于半导体器件的性能和可靠性有着重要影响。
因此,测试过程中需要控制器件的温度,并根据不同温度下的测试结果来判断器件的工作状态。
另一个重要的原理是频率响应。
对于一些特定的半导体器件,如放大器、振荡器等,其频率响应是评估其性能的关键。
通过在不同频率下测量器件的响应,可以了解其电性能和工作范围。
此外,半导体基本测试还需要考虑到噪声功率比、损耗和输入输出阻抗等因素。
这些因素能够反映器件的噪声性能、信号传输损耗和输入输出匹配等重要特性。
在实际的半导体基本测试中,通常会使用专门的测试仪器和测量技术。
基本测试仪器包括示波器、信号发生器、多用表等。
这些仪器可以用来测量电流、电压、功率、频率等参数,从而评估器件的工作状态和性能。
此外,还有一些特殊的测试方法和技术,如直流参数测试、射频参数测试、噪声测试和温度测试等。
这些测试方法和技术能够更加全面地评估半导体器件的性能。
总结起来,半导体基本测试的原理和方法涉及电流电压特性、频率响应、温度效应、噪声功率比、损耗和输入输出阻抗等因素。
通过使用专门的测试仪器和测量技术,可以对半导体器件的工作状态和性能进行评估。
这些测试对于保证器件的质量和性能,以及用户的信任和满意度具有重要意义。
半导体行业阻抗测试仪原理
![半导体行业阻抗测试仪原理](https://img.taocdn.com/s3/m/21f36c8688eb172ded630b1c59eef8c75ebf954a.png)
半导体行业阻抗测试仪原理阻抗定义为电信号通过电路或器件时遇到的阻力,包括电阻、电感和电容。
阻抗测试仪通过测量电阻、电感和电容的值,并绘制其随频率的变化曲线,来评估电路或器件的电学特性。
在阻抗测试仪中,电路或器件被称为被测量样品。
为了测量阻抗特性,被测量样品被连接到测试仪的电极或电缆上。
测试仪会先在被测量样品上施加特定的电信号,然后测量通过样品的电流和电压来计算阻抗。
阻抗测试仪的原理基于交流电路和频率响应分析。
交流电路使用正弦波电信号,因为正弦波是最常见的周期性信号。
在阻抗测试中,测试仪会施加一系列不同频率的正弦波信号到被测量样品上,并测量通过样品的电流和电压。
阻抗测试仪通常使用两种测量方法来计算阻抗。
一种是传统的二端口测量方法,另一种是四端口或矢量网络分析测量方法。
二端口测量方法是最简单的方法,它使用两个电极连接到被测量样品的两个不同位置,并测量通过样品的电流和电压。
通过施加不同频率的信号,并测量电流和电压的相位差,可以计算出阻抗的大小和相位。
四端口测量方法则更加精确和可靠。
它使用四个电极,其中两个电极施加电流,另外两个电极测量电压。
这种方法可以消除电路引线的影响,并提供更准确的阻抗测量结果。
阻抗测试仪通常还配备了数据采集和处理系统。
数据采集系统记录通过样品的电流和电压的实际值,而处理系统则计算阻抗并绘制频率响应曲线。
通过分析频率响应曲线,可以评估样品的阻抗特性,例如电阻、电感和电容的值,以及频率对阻抗的影响。
总结起来,半导体行业中的阻抗测试仪通过施加不同频率的正弦波信号到被测量样品上,并测量通过样品的电流和电压,来计算阻抗的大小和相位。
阻抗测试仪主要使用二端口或四端口测量方法,并配备数据采集和处理系统,以便记录和分析频率响应曲线。
这样做可以评估半导体器件的电学特性,确保其质量和性能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
控制测试过程,可作为电压或电流源并能对输出的 电压和电流进行测量,并通过测试软件实现测试结 果的分类(bin)、数据的保存和控制、系统校准以 及故障诊断。
CP测试主要过程
1. 将待测Wafer放在cassette中置于探针台(Prober) 的上下片部分,探针台自动上片到承片台( chuck)并被真空吸附在承片台上。
If Vf @ If
Reverse
Voltage Vr
Vr@Ir
Ir
Ir@Vr
Forward Voltage
Reverse Current
VF
1. VF Forward Voltage(正向电压) 二极管在规定的正向电流(IF / IAK)下的正向压降。
对于SBD/FRD测试,以下测试项为VF参数: 1) VF 适用于单管芯及双管芯产品第一个管芯的
IDSS - Drain to Source Leakage Current
ISGS - Gate to Source Leakage Current
Vth
- Gate to Source Threshold Voltage
RDON - Drain to Source On-Resistance
正向电压测试;
2) VFBC 适用于双管芯产品第二个管芯的正向电压 测试。
VF
IAK
VF
VFBC
IAK IB
VR(VZ) 2. VR(VZ) Reverse Voltage(反向电压)
二极管在规定的反向电流(IR / IKA)下的电压值。
对于SBD/FRD测试,以下测试项为VR参数:
1) VZ 适用于单管芯及双管芯产品第一个管芯的 反向电压测试;
2. 承片台吸附wafer进行自动对准定位,以使探针 卡/探针与wafer测试区域接触良好。
3. 测试机(tester)将电信号通过探针卡加载在待测 die上,对产品进行测试,,以使不良管芯 可以在封装之前被识别并废弃。
测试的评判标准--良率(yield)
2. *.jdf.xls :*.jdf自动转化的excel文档, 用于查看各参数测试具体数据。
3. *_Counter.xls :计数文件,用于查看 wafer整体良率情况及各bin的统计。
测试数据文件介绍(STATEC)
STATEC机台测试数据文件:STATEC测试机 测试数据文件主要有:
1. *.log2 :原始测试数据,必须由 STATEC 自带软件“Atos”打开查看并转 换为excel文档,原始测试数据不能编辑 或更改。
VFSD - Drain to Source Forward Voltage
二极管(SBD/FRD等)基本测试参数
VF
-Forward Voltage
VR(VZ)
-Reverse Voltage
IR
-Reverse Current(I)
SBD特性曲线:
SBD特性曲线
Forward Current
2) BVCBO 适用于双管芯产品第二个管芯的反向电压 测试。
VZ IKA
VZ
BVCBO
IKA IC
IR
3. IR Reverse Current(I)(反向电流)
二极管在规定的反向电压(VR / VCE / VCB)下的 电流值。
对于SBD/FRD测试,以下测试项为IR参数:
1) IR
适用于单管芯及双管芯产品第一个管芯的
• 电学测试数据根据每个硅片上失效的芯片 数目把硅片分为通过(Pass)和失效(Fail )两类,其中合格芯片所占的百分比称为 良率。
产品良率(Yield)=合格芯片数(good die) / 总芯片数( gross die)
测试的基本参数及其测试原理
VDMOS基本测试参数
BVDSS - Drain to Source Breakdown Voltage
2. *.sum :每片的计数文件,用于查看各 片wafer的良率情况及各bin统计。
3. *.wfs :整批的计数文件,用于查看该 批wafer整体良率情况及各bin的统计。
End
基本测试原理
基本测试原理
半导体产品的不同阶段电学测试
测试种类 生产阶段
测试描述
IC设计验证
生产前
描述、调试和检验新的芯片 设计,保证符合规格要求
在线参数测试 Wafer制造 为了监控工艺,在制作过程
(PCM)
过程中 的早期进行产品工艺检验测
试
硅片拣选测试 Wafer制造 产品电性测试,验证每个芯
(CP测试) 后
反向电流测试;
2) ICBO 适用于双管芯产品第二个管芯的反向电流 测试。
IR
IR
ICBO
VCE
VCE
VCB
测试数据文件介绍(JUNO)
Juno机台测试数据文件:Juno测试机测试 数据文件主要有:
1. *.jdf :原始测试数据,必须由Juno自 带软件“DfOpener”打开查看,且测试数 据不能编辑或更改
片是否符合产品规格
终测(FT) 封装后
使用产品规格进行的产品功 能测试
CP测试主要设备
1. 探针卡(probe card)
探针卡是自动测试机与待测器件(DUT)之间的接 口,在电学测试中通过探针传递进出wafer的电流。
2. 探针台(prober)
主要提供wafer的自动上下片、找中心、对准、定位 以及按照设置的步距移动Wafer的功能,以使探针卡 上的探针总是能对准硅片相应位置进行测试。
