圈闭和油气藏类型的识别
《石油与天然气地质学》实习指导书陈昭年
能力的培养，使理论与实践密切相结合，提高学生分析和解决石油与天然气地质问题的能
力，实现“学以致用”的目的。本实习指导书的实习和实验内容包括两部分，共需 8 学时，
具体安排如下：
序号 实习一 实习二
实验和实习内容安排表 实验和实习内容
圈团和油气藏类型的识别 油气藏形成及分布综合性实习
学时 4 学时 4 学时
一、实习目的 .................................................................................................................. 2 二、实习的步骤和方法................................................................................................... 2 三、实习要求 .................................................................................................................. 2 ▲实习二、油气藏形成及分布综合性实习 ............................................................................ 6 一、实习目的 .................................................................................................................. 6 二、实习要求和步骤 ...................................................................................................... 6 附件：酒泉盆地西部老君庙背斜带油气地质资料................................................................. 7
简要介绍油气储藏及其分类
简要介绍油气储藏及其分类油气藏是聚集一定数量油气的圈闭，是油气在地壳中聚集的基本单位。
当油气聚集的数量足以供工业开采时，则称为工业性油气藏。
一个油气藏存在于一个独立的圈闭内，油气在其中具有一定的分布规律和统一的压力系统。
油气藏的分类可以从多个角度进行，主要包括以下几个方面：
储集层岩性：根据储集层的岩石类型，油气藏可分为砂岩油气藏、碳酸盐岩油气藏、火山岩油气藏、页岩油气藏等。
圈闭类型：圈闭是形成油气藏的必要条件，主要类型有断层遮挡油藏、岩性油气藏、地层不整合油气藏、潜山油气藏、地层超覆油气藏等。
孔隙类型：根据储集层的孔隙类型，油气藏可分为单一孔隙介质油气藏（如孔隙介质油藏）、双重介质油气藏（如裂缝-溶洞型介质油藏）、三重孔隙介质油气藏（如裂缝-溶洞-孔隙型介质油藏）等。
流体性质：油藏按原油密度大小分为轻质油藏、中质油藏和重质油藏等；气藏根据凝析油含量的多少细分为干气藏、湿气藏和凝析气藏。
此外，气藏还可按天然气组分中的酸性气体（主要是指H2S、CO2）含量来进行分类。
接触关系：根据油气藏与周围地层或水体的接触关系，可分为底水油藏、边水油藏、层状油藏、层状边水油藏等。
此外，油气藏还可按照纵向剖面上的生产层数分类，分为单层油气藏、多层油气藏；也可按照储层的形成方式分类，分为构造型油气藏、地层油气藏、岩性油气藏、混合型油气藏等。
总的来说，油气藏的分类是一个复杂而多元的过程，需要从多个角度进行综合考虑和分析。
以上信息仅供参考，如需更多油气储藏及其分类的详细信息和数据，建议查阅石油勘探开发领域的专业书籍或咨询相关领域的专家。
04 第三章 圈闭和油气藏——【石油地质学 姜福杰】
第一节 圈闭与油气藏的概念
二、油气藏
1.油气藏的概念
油气藏是地壳上油气 聚集的基本单元，是 油气在单一圈闭中的 聚集。具有统一的压 力系统和油、气、水 界面。
第一节 圈闭与油气藏的概念
一个油藏
两个油气藏
三个油气藏
第一节 圈闭与油气藏的概念
大类
构造圈闭与构造油气藏 地层圈闭与地层油气藏 岩性圈闭与岩性油气藏 复合圈闭与复合油气藏
类型
背斜圈闭与背斜油气藏 断层圈闭与断层油气藏 裂缝性油气藏 岩体刺穿圈闭与岩体刺穿油气藏 地层不整合圈闭与地层不整合油气藏 地层超覆圈闭与地层超覆油气藏 储集岩上倾尖灭圈闭与储集岩上倾尖灭油气藏 储集岩透镜体圈闭与储集岩透镜体油气藏 生物礁圈闭与生物礁油气藏 地层-构造圈闭与地层-构造油气藏 岩性-构造圈闭与岩性-构造油气藏 地层-岩性圈闭与地层-岩性油气藏
构造圈闭与构造油气藏 背斜油气藏 断层油气藏 裂缝性油气藏 岩体刺穿油气藏
第三节 构造圈闭和构造油气藏
一、背斜圈闭和背斜油气藏
背斜圈闭：由背斜作为遮挡条件而形成的圈闭
第一节 圈闭与油气藏的概念
背斜圈闭：溢出点、闭合度
闭合度
水平面
无闭合
构造幅度，各剖 面中都相同
构造幅度：以区域倾斜面为基准 闭合度： 以水平面（海拔）为基准
第一节 圈闭与油气藏的概念
a 完全封闭 b 部分封闭
若断层两侧系渗透性岩层相 遇，A点为溢出点，此时断层圈 闭的闭合高度和闭合面积就都 相应变小了。假如断层面本身 不封闭，不可能形成圈闭。
第二节 圈闭与油气藏的类型
二、油气藏按烃类相态的分类

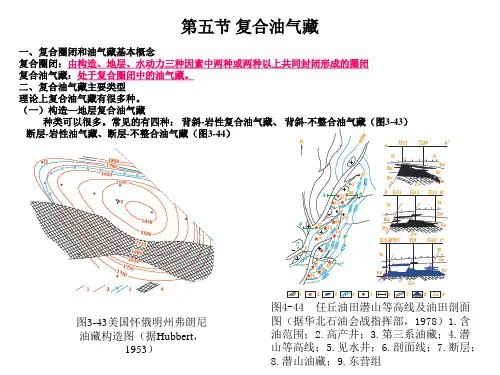

035第三章 圈闭和油气藏(第五节 复合油气藏)
（三）地层—水动力复合油气藏
主要有：岩性-水动力复合油气藏（图4-46）。
图3-45美国怀俄明州弗朗尼 油藏构造图（据Hubbert，
1953）
图3-46美国圣胡安盆地梅萨维 达水封向斜型气藏平面图和剖 面图（平面图据Hill等，1961； 剖面图据Masters等，1979）
图3-43美国怀俄明州弗朗尼 油藏构造图（据Hubbert，
1953）
图4-44 任丘油田潜山等高线及油田剖面 图（据华北石油会战指挥部，1978）1.含 油范围；2.高产井；3.第三系油藏；4.潜 山等高线；5.见水井；6.剖面线；7.断层； 8.潜山油藏；9.东营组
（二）构造—水动力复合油气藏
（四）地层—构造—水动力复合油气藏
实例不多，但有，如图4-46可能是这种油气藏实例。
图3-47 前苏联巴拉哈内-萨本奇-拉马内 油田IIK组构造及油藏分布图
思考题
1、简述各种圈闭和各种油气藏的含。 2、简述各种圈闭形成机理和各种油气藏特点。
第五节 复合油气藏
一、复合圈闭和油气藏基本概念 复合圈闭：由构造、地层、水动力三种因素中两种或两种以上共同封闭形成的圈闭。 复合油气藏：处于复合圈闭中的油气藏。 二、复合油气藏主要类型 理论上复合油气藏有很多种。 （一）构造—地层复合油气藏
种类可以很多。常见的有四种： 背斜-岩性复合油气藏、 背斜-不整合油气藏（图3-43） 断层-岩性油气藏、断层-不整合油气藏（图3-44）
圈闭和油气藏类型的识别
圈闭和油气藏类型的识别一、实习目的圈闭是油气聚集的场所，是形成油气藏的基本要素。
圈闭的类型及形成条件不仅对油气藏形成起着决定性的作用，而且对油气田的勘探和开发亦有重大的实际意义。
不同类型油气藏所采用的勘探方法及部署不同，开发方案也不同。
因此，正确的判断圈闭及可能的油气藏类型，对于石油地质工作者有着特别重要的意义。
本次实习的主要目的，是通过所给的储集层顶面或盖层底面的构造图，储集层分布图以及油气水分布图（图实3—1—7），确定圈闭和油气藏在平面图和横剖图上的特点。
二、实习步骤和方法（一）阅读图实3—1—7构造等高线及储层分布图。
在平面图上找出溢出点位置（用字母C 表示），圈定闭合面积，计算闭合高度，确定圈闭及油气藏类型，并将结果写在图上。
（二）结合储集层分布的变化及油气水分布情况，绘制给定剖面线的圈闭和油气藏横剖面图5个。
（三）对照平面和剖面图建立立体概念，掌握并牢记不同类型圈闭和油气藏在平面和剖面上的图示。
三、实习用品方格纸、铅笔、直尺、橡皮。
图实3—1—1 某油层顶面构造图1—正断层；2—油层顶面等高线；3—产气井；4—产油井；5—产水井；6—剖面线；A区：油气藏类型：；闭合度：h= ；油柱高度：h o= ；气柱高度：h g= ；B区：油气藏类型：；闭合度：h= ；油柱高度：h o= ；气柱高度：h g= ；E区：油气藏类型：；闭合度：h= ；油柱高度：h o= ；气柱高度：h g= ；放置剖面图图实3—1—2 某油层顶面C—D剖面图图实3—2—1 某地层底面构造图及其下伏油层等厚度图1—某地层顶面等高线（m）；2—储层等高线（m）；3—产气井；4—产油井；5—产水井；6—剖面线油气藏类型：；闭合度：h= ；油柱高度：h o= ；气柱高度：h g= ；放置剖面图图实3—2—2某油层F—E剖面线横剖面图纵比例尺：1：4000图实3—3—1 某区地层底面构造图及砂层等厚度图1—砂层所在地层顶面等高线（m）；2—砂层尖灭线；3—砂层等厚线（m）；4—剖面线放置剖面图图实3—3—1 某区地层A—B剖面线横剖面图纵比例尺：1：4000图实3—4—1 某区砂层构造图及不整合面等高线图1—不整合面等高线（m）；2—某砂层顶面等高线（m）；3—某砂层侵蚀终止线；4—剖面线放置剖面图图实3—4—2 某区砂层P—Q剖面线横剖面图纵比例尺：1：5000图实3—5 某区地层顶面构造图及砂层等厚度图1—地层顶面等高线（m）；2—砂层尖灭线；3—砂层等厚线A区：油气藏类型：；闭合度：h= ；B区：油气藏类型：；闭合度：h= ；图实3—6 某区地层顶面构造及砂层分布图1—某地层顶面构造等高线（m）；2—砂层尖灭线；3—正断层A区：油气藏类型：；闭合度：h= ；B区：油气藏类型：；闭合度：h= ；D区：油气藏类型：；闭合度：h= ；图实3—7—1 某油田砂层顶面构造及油藏分布图1—油水界线；2—砂层顶面高线（m）；3—剖面线放置剖面图图实3—7—2 某油层G—H剖面线横剖面图纵比例尺：1：2000。
033第三章 圈闭和油气藏(第三节 地层油气藏)
（二）礁型油气藏基本特点
1、油（气）藏主要为块状，油（气）水界面与礁体表面交线与礁体顶面等高线平行。如 图3-33、图3-34、图3-35。
图3-33 德克萨斯州斯库瑞县斯奈德-斯克雷油田构造图 及剖面图（转引自Levorsen，1954）
图3-34 加拿大阿尔伯达盆地斯 特赖钱礁型气藏含气礁块厚度
及气藏剖面图（据
Hriskevich,1980)
图3-35加拿大阿尔伯达盆地红水礁组合岩 相分带及油气分布图（据Shatford，1970）
2、油（气）藏的储集层孔渗性 能特别好，油气藏储量大，产量 高。
（三）礁型油气藏主要类型
按礁体成因类型分：
图3-28 与支撑砂岩有关的不整合圈闭与油气藏（据 Rittenhouse，1972，黑色代表油气）A.湖或海崖圈 闭和油气藏；B.谷侧圈闭和油气藏；C.丘翼圈闭和
油气藏；D.构造翼部圈闭和油气藏；
图3-29 委内瑞拉马图林盆地夸仑夸尔油田 构造图和剖面图（据Borger等，1952）
2、不整合下的不整合油气藏
四、沥青封闭油气藏
沥青封闭油气藏：储集层上倾方向为沥青封闭，便形成沥青封闭圈闭，其中 的油气藏称为沥青封闭油气藏。
（一）沥青封闭圈闭形成机理
原油层遭到破坏，油藏中轻组分逸散，重组分氧化后形成沥青，堵 塞远储集层孔隙，这部分储集层变为非渗透层，从而造成圈闭。
（二）沥青封闭油气藏基本特点
1、油藏上倾方向为沥青，下倾方向油水界面与储集层顶面交线与储集 层顶面等高线平行；
（1）按不整合形成是古地貌成熟程度分 （图3-30）：
青年期不整合油气藏： “谷翼”、“谷肩” 等不整合油气藏。
地层圈闭与地层油气藏
委内瑞拉东部库仑夸尔油田 平面及横剖面图（据A . I . Levorson )
一、地层不整合油气藏
1. 潜伏剥蚀突起圈闭和油气藏 （古潜山圈闭和古潜山油气藏）
①圈闭形成机理：地壳抬升→风化剥蚀→形成古地形突起 →地壳下沉→被不渗透地层覆盖。
②基本特点：油气藏呈块状，具有统一的油水界面、 统一的压力系统
③分布：地层不整合面以下；长期风化剥蚀的层位和地区。
一、地层不整合油气藏
二、地层超覆圈闭和地层超覆油气藏
①圈闭形成机理：盆地水进时，地层超覆沉积,砂岩被泥岩 超覆覆盖，在不整合面之上形成地层超覆圈闭。 ②分布：地层超覆圈闭主要分布在盆地的斜坡地带（盆地 的边缘——缓坡；古隆起的周缘）
二、地层超覆圈闭和地层超覆油气藏
东德克萨斯油田乌德宾（白垩系）产油层顶 部构造图及横剖面图（据A . I . Levorson )
美国潘汉德尔油气田构造图和剖面图
一、地层不整合油气藏
任丘油田平面图和剖面图（据华北油田）
ቤተ መጻሕፍቲ ባይዱ
一、地层不整合油气藏 2.潜伏剥蚀构造圈闭与潜伏剥蚀构造油气藏
①圈闭形成机理：不整合面之下的地层具有一定的构造形态 (背斜或单斜),被不整合面之上的不渗透地层所封闭
②特点：油气层的分布受构造控制 ③分布：地层不整合面以下
第三章 圈闭和油气藏
第四节 地层圈闭与地层油气藏
第四节 地层圈闭和地层油气藏
地层圈闭:由于地层纵向沉积连续性中断而形成的圈闭; 或与地层不整合面有关的圈闭。
地层油气藏:地层圈闭中的油气聚集。
地层不整合圈闭: 位于不整合面之下,以不整合面为遮挡条件的圈闭
地层超覆圈闭: 由于储集层和盖层在不整合面之上超覆沉积形成的圈闭
石油地质学实训1-圈闭与油气藏类型
实训一圈闭及油气藏类型的识别一、目的圈闭是油气聚集的场所，是形成油气藏的基本要素。
圈闭的类型及形成条件不仅对油气藏形成起着决定性的作用，而且对油气田的勘探和开发亦有重大的实际意义。
不同类型油气藏所采用的勘探方法及部署不同，开发方案也不同。
因此，正确鉴别圈闭和相应的油气藏类型是石油地质勘探工作的重要任务之一。
本次实习的主要目的，是通过所给的储集层顶面或盖层底面的构造图、储集层分布图以及气油水分布图，确定圈闭和油气藏类型，圈定圈闭的闭合面积，绘制圈闭和油气藏横剖面图；对照平面和剖面图建立立体概念，以便更好地理解和掌握不同类型圈闭和油气藏在平面图和横剖面图上的特点。
二、具体步骤和要求1、阅读图5-1，完成下列要求：（1）在平面图上找出溢出点位置(用字母C表示)，圈定各圈闭的闭合面积（用阴影线表示），计算闭合高度，并确定各圈闭的类型。
（2）作II’剖面图（纵比例尺1：10000），并分析断层的侧向封闭性(储层厚50米)。
图5-1 某储集层顶面构造图2、阅读图5-2、图5-3、图5-4，完成下列要求：(1) 阅读图5-2、图5-3、图5-4，在平面图上圈定各圈闭的闭合面积（用阴影线表示）。
（2）绘制给定剖面线的剖面图。
（3）对照平面和剖面图特点，确定各圈闭的类型。
请在下图画图5-1中的II/剖面图。
请在下图画图5-2中的AB剖面图。
请在下图画图5-3中的CD剖面图。
请在下图画图5-4中的AB剖面图。
3、阅读图5-5，完成下列要求：（1）确定图中油藏数目及油藏类型（2）圈出每个油藏的含油边界，求出其最大含油高度（3）圈出每个圈闭的闭合面积，求出闭合高度（4）推测各断裂开启与封闭的性质。
资料说明（1）该油层为一巨厚的砂岩层（2）几口产油井油见水深度数据见表5-1表5-1 水距油层顶面深度数据表图5-5 某油田油层顶面构造图。
圈闭和油气藏的概念
一、圈闭
背斜圈闭的构造幅度与闭合度
构造幅度： 以区域倾斜面为基准。
闭合度： 以水平面（海拔）为基准
一、圈闭 断层圈闭的溢出点与闭合度
溢出点
二、油气藏
1.油气藏的概念 油气藏: 单一圈闭中的油气聚集，具有统一的压力系 统，统一的油（气）水界面 “单一圈闭” ：单一要素控制、单一的储集层、统一的压 力系统、统一的油气水界面
二、油气藏
2. 油气藏中油气水分布 （1）油气藏：
气在上，油居中，水在下 油－气界面、油－水界面 （2）油藏： 油在上，水在下 油－水界面 （3）气藏： 气在上，水在下 气－水界面
二、油气藏
3.油气藏的度量 (1)含油边界与含油面积 ①外含油边界：油水界面 与储层顶面的交线
②内含油边界:油水界面与 储层底面的交线
盖层本身的弯曲作为遮挡 断层遮挡（封闭） 地层不整合遮挡 岩性变化遮挡（封闭）
③地层不整合作为遮挡
④地层岩性变化作为遮挡
一、圈闭
2.圈闭的度量
①溢出点：油气充满圈闭 后，开始流出的点
②闭合度(closure)：圈 闭的最高点与溢出点之间 的海拔高差
③闭合面积(closesing area)：通过溢出点的储层顶面 构造等高线所圈出的面积。也称为圈闭的面积。
③含油面积：外含油边 界围成的面积
二、油气藏
(2)油气柱的高度：油(气） 水界面至油藏最高点的垂 直距离
(3)充满系数：含油面积与 闭合面积（圈闭面积）的 比值。或油气柱高度与闭 合高度的比值
二、油气藏
4、边水和底水
边水：只分布在内含油边界以外的水 底水：存在于整个油层底部的水
二、油气藏
第三章 圈闭和油气藏
圈闭和油气藏的概念 圈闭与油气藏的类型 构造圈闭与构造油气藏 地层圈闭与地层油气藏 岩性圈闭与岩性油气藏 复合圈闭与复合油气藏
【石油地质】习题四 油气藏类型判别
逆断层使地层在纵向上发生重复，因此构造等高线出现交错 重叠的情况。下盘断层线被上盘地层遮盖，所以在构造图上 为虚线。逆断层或逆掩断层下盘被覆盖部分的等高线以虚线 表示。
图11-22 被逆断层破坏的背斜构造
作业具体要求
1、阅读图4-1，完成下列要求：
(1) 在平面图上找出溢出点位置(用字母C表示)，圈定 各圈闭的闭合面积，计算闭合高度，并确定各圈闭的类型。
图4-2 某地层构造图
图4-3 不整合面及某储集层顶面构造图
图4-4 某区S层底面构造图及T砂层等厚度图
3、阅读图4-5，完 成下列要求： （1）确定图中油藏 数目及油藏类型 （2）圈出每个油藏 的含油边界，求出 其最大含油高度 （3）圈出每个圈闭 的闭合面积，求出 闭合高度 （4）推测各断裂开 启与封闭的性质。
习题四 圈闭及油气藏类型的识别
知 圈闭：适合于油气聚集、形成油气藏的场所。 识 回 (1) 溢出点 顾 流体充满圈闭后，开
始溢出的点
(2) 闭合面积 通过溢出点的储层顶 面构造等高线所圈出 的面积
(3) 闭合高度 圈闭的最高点到溢出 点之间的海拔高差，
闭合面积的确定： 四线闭合的原则
构造等高线、断层线、岩性尖灭线、地层不整合线闭合
（2）作II’剖面 图
（纵比例尺1： 10000）
并分析断层的侧 向封闭性(储层 厚50米)。
图4-1 某储集层 顶面构造图
剖 面 图 制 作
2、阅读图4-2、图4-3、图4-4，完成下列要求： (1) 阅读图4-2、图4-3、图4-4，在平面图上圈定各圈闭
的闭合面积。 （2）绘制给定剖面线剖面图。 （3）对照平面和剖面图特点，确定各圈闭的类型。
《石油地质》第四章圈闭和油气藏
①断层的性质 压性封闭性好；张性封闭性差
②断层的产状 倾角小封闭性好； 倾角大封闭性差
二、断层圈闭和断层油气藏
③断层断穿地层的岩性
泥岩发育封闭性好，砂岩发育封闭性差 断层泥
④断层带其他封堵物的形成
被沥青、矿物充填的封闭性好
⑤两盘地层的对接情况
砂－泥对接封闭性好
砂－砂对接封闭性差
背斜圈闭和油气藏的类型:
挤压背斜圈闭和挤压背斜油气藏 基底隆升背斜圈闭和基底隆升背斜油气藏 底辟拱升背斜圈闭和底辟拱升背斜油气藏 披覆背斜圈闭和披覆背斜油气藏 逆牵引(滚动)背斜圈闭和逆牵引(滚动)背斜油气藏
1.挤压背斜圈闭和 挤压背斜油气藏
(1)圈闭形成机理：由侧向 挤压作用形成
(2)基本特点：
“单一圈闭” ： 单一要素控制、 单一的储集层、
统一的压力系统、 统一的油气水界面
2.油气藏中油气水分布
（1）油气藏： 气在上，油居中，水在下 油－气界面、油－水界面
（2）油藏： 油在上，水在下 油－水界面
（3）气藏： 气在上，水在下 气－水界面
3.油气藏的度量
(1)含油边界与含油面积 ①外含油边界：油水界面 与储层顶面的交线 ②内含油边界:油水界面与 储层底面的交线
第三节 构造圈闭和构造油气藏
构造圈闭:由于地壳运动使地层发生变形或 变位而形成的圈闭
构造油气藏:构造圈闭中的油气聚集
构造圈闭
构造油气藏
背斜圈闭 断层圈闭
岩体刺穿圈闭
背斜油气藏 断层油气藏 裂缝性油气藏 岩体刺穿油气藏
一、背斜圈闭和背斜油气藏
背斜圈闭：由背斜作为遮挡条件而形成的圈闭 背斜油气藏：背斜圈闭中的油气聚集
续表
032第三章 圈闭和油气藏(第二节 构造油气藏)
（气）藏为逆牵引背斜油（气）藏。注：逆牵引背斜可以是后生的，也可 以是同生的。
（四）背斜形态及其可能变化 背斜形态可以是多种多样的。如：图3-10
图3-10 背斜圈闭随深度可能出现的变化（综合Levorsen， 1954有关图文资料编制）
第二节 构造油气藏
构造圈闭：构造变形（连续的或不连续的）形成的 圈闭。。
构造油气藏：处于构造圈闭中的油气藏 。 构造圈闭和油气藏共有五种。
一、背斜油气藏
背斜油气藏：储集层及盖层形成的背斜构造圈闭中的油气
藏。。 （一）背斜圈闭形成机理
非渗透性盖层下方为层状储集层形成的背斜， 便形成 背斜圈闭。 在静水压力条件下，背斜核部为储集层顶面以 下的相 对低势区。 圈闭顶点即为储集层形成的背斜最高点；圈闭 面积为 通过溢出点背斜储集层顶面等高线所围限的面积 (图3-4)。
图3-15 加奇萨兰油田构造图和平面图（转 引自潘钟相等，1986）
图3-16 石油沟—东溪气田构造及剖面 示意图（四川石油管理局，1959）1. 气层；2.气显示；3.不整合；4.井位；
5.高产井；6.低产井；7.干井；
图3-17 美国加利福尼亚圣 玛利亚谷地裂隙性蒙特雷 组地层对比及油田分布图
四个气田
图3-9 大庆油田构造和剖面示意图 （据大庆油田科学研究设计院，
1977）
（二）背斜油气藏类型
按背斜成因分：
1、后生背斜油（气）藏：储集层及盖层沉积、固结成为水平岩层以后， 发生褶皱作用形成的后生背斜圈闭，其中油（气）藏为后生背斜油（气） 藏。
2、同生背斜油（气）藏：储集层及盖层沉积在沉积作用的同时，发生褶 皱作用形成同生背斜圈闭，其中油（气）藏为同生背斜油（气）藏。
圈闭与油气藏类型
五.复合油气藏
构造、地层、岩性、水动力等因素中， 2种或2种以上同时起作用。
金县1-1油田
构造层状油藏为主
复杂断块油藏
东块发育地层油藏 部分单元受岩性、构造双重作用 部分单元具气顶
谢谢
3、
塑性拱张背斜油气藏
——与地下柔性物质活动有关
塑性拱张背 斜油气藏 刺穿接触 油气藏
☆盐、膏、
欠压实泥岩， 欠压实泥岩 ∵密度倒置 又受到不均衡 压力作用所致
4、披覆背斜油气藏
☆与地下古凸起
+ + + + + +
（潜山、基石） 和差异压实作用 有关，继承古凸 起或者沿沉积基 底的隆起形态而 发育成。
圈闭和油气藏的类型
一
圈闭（Trap）的定义
储集层中油气物质自身势能最小而其
动能为零的地方。
盖层封闭
圈闭：适合于油气聚集，形成油气藏的场所。
圈闭两个基本要素：
储 集 层
封闭条件
：储集油气 ：阻止油气散失
a.盖层本身的弯曲变形 b.盖层 + 其它侧向遮挡条件
储集层
无圈闭
圈闭
一、储集岩和储集层的含义
•储集层上倾尖灭油气藏 •透镜型岩性油气藏 •低渗透砂岩中之高渗透带 •生物礁油气藏
盖层
砂岩（储层）
高渗透
低渗 透
A-砂岩尖灭体 油气藏
B-砂岩透镜体 油气藏
C-低渗透砂岩 中之高渗透带
图：各类砂岩体岩性油气藏
原苏联卡杜辛油田渐辛统砂岩尖灭油气藏剖面图
低渗砂岩中高渗透带透镜体油藏
阿巴拉契亚盆地下石炭统的“百呎砂岩”油藏剖面图
断层油气藏
储集层沿上倾方向受断层遮挡所形成的圈闭+油气聚集
031第三章 圈闭和油气藏(第一节 圈闭和油气藏概述)
二、流体势计算及其与圈闭、油气藏的关系
（一）流体势概念 流体势（φ）有三个常用的概念： （1）单位质量流体所具有的机械能（ Hubbert，1940）。 （2）单位重量流体所具有的势能（流体头，如水（压）头）——地下水动力学
φig = g z +（ po /ρg0 ）Ln（1—ρw g z / po） （4-11）
（三）流体势的计算
将（4-3）（4-4）和（4-10）式两边同除g，得到水头（hw）、油头（ho）和等温理想气头 （hig）分别是（注意：P的意义与上述一致）：
hw = z+P/（ρwg） ho = z+P/（ρog） hig =z+ po /（ρg0 g）Ln (P)
1、不可压缩流体
水和油近似地可以看作是不可压缩的流体。
根据（4-2）式，则水势（Φw）和油势（Φo）分别为：
Φw = gz+P/ρw
（4-4）
Φo = gz+P/ρo
（4-5）
（4-4）和（4-5）式中P=p－p0，为压差。
水势和油势存在下列简单关系：
Φo =ρw /ρoΦw－（ρw－ρo）gz /ρo （4-6）
4、确定圈闭内有效储集层比例
效储集层内可能夹有非渗透夹层，扣除非渗透夹层的储集层才 是有效储集层。
5、确定圈闭内有效储集层的有效孔隙度 完成上面头三个步骤就可以确定圈闭空间，进而利用有效储集 层及其有效孔隙度计算圈闭内的有效容积大小。严格做法应该 是，用变孔隙度代替常量孔隙度，用积分方法计算圈闭的有效 容积。
（1）静水条件
在静水条件下，对（4-3）式两边求关于z的导数，有：
石油地质学 第3章圈闭和油气藏讲解
③遮挡条件 ①储集层
遮挡条件?
遮挡条件
盖层本身的弯曲作为遮挡 断层遮挡（封闭）
岩性变化遮挡（封闭）
地层不整合遮挡
3、圈闭类型划分
划分方法：根据遮挡层的成因类型进行划分
• 因地层变形与变位形成的构造圈闭
包括：背斜圈闭、断层圈闭、刺穿接触圈闭
• 因纵向上沉积连续性中断而形成的地层圈闭 （与地层不整合有关的圈闭：包括不整合遮挡和不整合
覆盖圈闭） • 因沉积相变或成岩作用导致孔渗性变化而形成
的岩性圈闭 （包括岩性尖灭和透镜体圈闭，原生和和次生成岩圈闭） • 上述各种不同因素共同形成的复合圈闭 • 特殊类型（非常规）（如：水动力圈闭）
部分圈闭类型示意图
圈闭的成因分类
• 构造圈闭
背斜圈闭
断层圈闭
岩体刺穿接触圈闭
• 地层圈闭(与地层不整合有关的圈闭)
第三章 圈闭与油气藏
气 油 水
背斜油气藏
第一节 圈闭与油气藏的概念
一、圈闭
1.圈闭的概念
圈闭：地下适合于油气聚集的场所
从地质特征看，圈闭是周围被致密层所 限定的储集体。
从成藏动力学角度看，圈闭是周围被高 势区所围限的低势空间。
2、圈闭要素
由三个部分组成（圈闭的三要素）：
②盖层
②盖层
①储集层
③遮挡条件
构造油气藏:构造圈闭中的油气聚集
构造圈闭
背斜圈闭 断层圈闭 岩体刺穿圈闭
构造油气藏
背斜油气藏 断层油气藏 岩体刺穿油气藏 裂缝性油气藏
一、背斜圈闭和背斜油气藏
背斜圈闭：由背斜作用而形成的圈闭. 由于地层褶皱形成背斜遮挡层而形成的圈闭
背斜油气藏：背斜圈闭中的油气聚集
“背斜学说”（I. C.White， 1885）：早期找油理论
《石油地质》油气藏类型判别习题
知 识 圈闭：适合于油气聚集、形成油气藏的场所。 回 顾 (1) 溢出点
流体充满圈闭后， 开始溢出的点
(2) 闭合面积 通过溢出点的储层 顶面构造等高线所 圈出的面积
(3) 闭合高度 圈闭的最高点到溢 出点之间的海拔高 差
构造图是表示某个地层层面的等高线图。 即以等高线表示某地层的层面对于基准面的起伏形态。
并分析断层的侧 向封闭性(储层 厚50米)。
图4-1 某储集 层顶面构造图
剖 面 图 制 作
被正断层破坏的背斜构造
2、阅读图4-2、图4-3、图4-4，完成下列要求： (1) 在平面图上圈定各圈闭的闭合面积。
（2）绘制给定剖面线剖面图。 （3）对照平面和剖面图特点，确定各圈闭的类型。
图4-3 不整合面及某储集层顶面构造图
被正断层破坏的背斜构造
。 被逆断层破坏的背斜构造
岩性圈闭的溢出点与闭合度
岩性尖灭线
溢出点
作业具体要求
1、阅读图4-1，完成下列要求：
(1) 在平面图上找出溢出点位置(用字母C表示)，圈定 各圈闭的闭合面积，计算闭合高度，并确定各圈闭的类型。
（2）作II’剖面 图
（纵比例尺1： 10000）
所谓“等高线”是指地层层面上相同海拔高度的诸点连线
闭合面积的确定： 四线闭合的原则
构造等高线、断层线、岩性尖灭线、地层不溢出点
溢出点
1 完全封闭
2 部分封闭
3 不封闭
断层线即是断层面与制图层层面的交线在基准面上的 投影。
因为断层面与其两 盘的地层各有一条 交线，所以除直立 断层外，构造图上 每一条断层均有两 条断层线
图4-5 某油田油层顶面构造图
图4-4 某区S层底面构造图及T砂层等厚度图
第一节圈闭和油气藏的分类
第一节圈闭和油气藏的分类
圈闭和油气藏的分类既是油气藏形成的基本理论的必要部分，也是勘探和开发的需要。
各国石油地质学家提出了很多关于油气藏分类的方案。
有苏联石油地质学家Н.О.布罗德以储层形态为依据的分类；苏联石油地质学家М.Ф.米尔钦科提出的以圈闭成因为主、以油气藏形态为辅的分类；美国石油地质学家A.I.莱复生根据圈闭成因提出的分类等等。
但从油气勘探实际需要出发，成因分类，能够充分反映各种不同类型油气藏的形成条件、它们之间的区别和联系，科学地预测一个新地区可能出现的油气藏类型，对不同类型的油气藏采用不同的勘探方法和不同的勘探部署方案。
任一圈闭的基本要素是储集层和封闭条件，封闭条件对圈闭形成和类型起着决定性作用。
其中以储集层上方和上倾方向的非渗透性封闭最为重要，在形成圈闭的诸因素中起主导作用，是决定圈闭性质和类型的主要因素。
圈闭的分类就是以起主导作用的封闭因素为基础，结合储集层的特点而制定的。
可将圈闭分为：构造、地层、水动力和复合圈闭四大类。
各大类可根据储集层上倾方向的具体封闭因素，结合储层特征，进一步划分出若干亚类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圈闭和油气藏类型的识别练习
要求：（一）阅读各图构造等高线及储层分布图。
在平面图上找出溢出点位置（用字母C表示），圈定闭合面积，计算闭合高度，确定圈闭及油气藏类型，并写出结果。
（二）结合储集层分布的变化及油气水分布情况，绘制给定剖面线的圈闭和油气藏横剖面。
练习题：
图1—1 某油层顶面构造图
1—正断层；2—油层顶面等高线；3—产气井；4—产油井；5—产水井；6—剖面线；
A区：油气藏类型：背斜油气藏；闭合度：h=70m；油柱高度：h o= 40m ；气柱高度：h g= 35m ；B区：油气藏类型：断块油气藏；闭合度：h=85m；油柱高度：h o= 40m；气柱高度：h g= 10m ；(??) E区：油气藏类型：断块油气藏；闭合度：h=45m；油柱高度：h o=20m；气柱高度：h g=10m；
图1—2 某油层顶面C—D剖面图
图2—1 某地层底面构造图及其下伏油层等厚度图
1—某地层顶面等高线（m）；2—储层等高线（m）；3—产气井；4—产油井；5—产水井；6—剖面线油气藏类型：透镜体油气藏；闭合度：h=160m；油柱高度：h o=80m；气柱高度：h g= 40m ；
图2—2某油层F—E剖面线横剖面图
纵比例尺：1：4000
图3—1 某区地层底面构造图及砂层等厚度图
1—砂层所在地层顶面等高线（m）；2—砂层尖灭线；3—砂层等厚线（m）；4—剖面线
图3—2 某区地层A—B剖面线横剖面图
纵比例尺：1：4000
图4—1 某区砂层构造图及不整合面等高线图
1—不整合面等高线（m）；2—某砂层顶面等高线（m）；3—某砂层侵蚀终止线；4—剖面线
图实4—2 某区砂层P—Q剖面线横剖面图
纵比例尺：1：5000
图5—1 某区地层顶面构造图及砂层等厚度图
1—地层顶面等高线（m）；2—砂层尖灭线；3—砂层等厚线A区：油气藏类型：；闭合度：h= ；
B区：油气藏类型：；闭合度：h= ；
图6—1 某区地层顶面构造及砂层分布图
1—某地层顶面构造等高线（m）；2—砂层尖灭线；3—正断层A区：油气藏类型：；闭合度：h= ；
B区：油气藏类型：；闭合度：h= ；
D区：油气藏类型：；闭合度：h= ；
图7—1 某油田砂层顶面构造及油藏分布图1—油水界线；2—砂层顶面高线（m）；3—剖面线
图7—2 某油层G—H剖面线横剖面图
纵比例尺：1：2000。
