手机对讲(POC)业务介绍

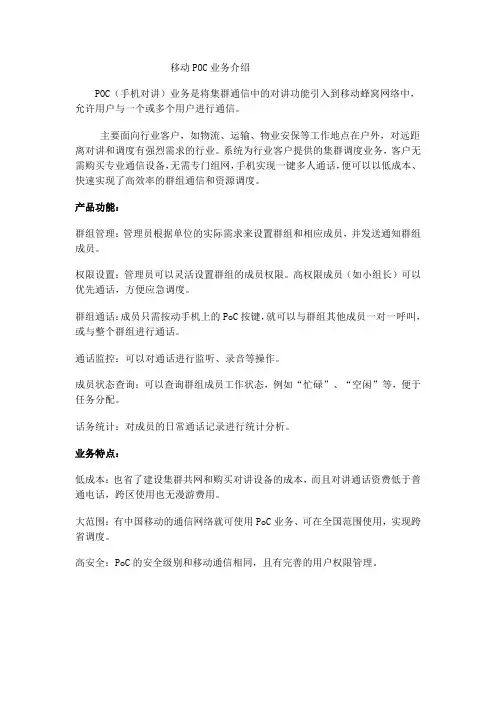

移动POC业务和技术介绍
移动POC业务介绍POC（手机对讲）业务是将集群通信中的对讲功能引入到移动蜂窝网络中，允许用户与一个或多个用户进行通信。
主要面向行业客户，如物流、运输、物业安保等工作地点在户外，对远距离对讲和调度有强烈需求的行业。
系统为行业客户提供的集群调度业务，客户无需购买专业通信设备，无需专门组网，手机实现一键多人通话，便可以以低成本、快速实现了高效率的群组通信和资源调度。
产品功能：群组管理：管理员根据单位的实际需求来设置群组和相应成员，并发送通知群组成员。
权限设置：管理员可以灵活设置群组的成员权限。
高权限成员（如小组长）可以优先通话，方便应急调度。
群组通话：成员只需按动手机上的PoC按键，就可以与群组其他成员一对一呼叫，或与整个群组进行通话。
通话监控：可以对通话进行监听、录音等操作。
成员状态查询：可以查询群组成员工作状态，例如“忙碌”、“空闲”等，便于任务分配。
话务统计：对成员的日常通话记录进行统计分析。
业务特点：低成本：也省了建设集群共网和购买对讲设备的成本，而且对讲通话资费低于普通电话，跨区使用也无漫游费用。
大范围：有中国移动的通信网络就可使用PoC业务、可在全国范围使用，实现跨省调度。
高安全：PoC的安全级别和移动通信相同，且有完善的用户权限管理。
POC技术介绍•商用PoC（Push to Talk Over Cellular）是在公众移动网络上实现的一种具有对讲功能的移动数据业务。
PoC是基于移动通信网络和VoIP技术实现的，其网络覆盖面广，而且能够异地漫游。
在3G时代，PoC业务作为一个数据网上的语音业务极具亮点。
随着美国和欧洲一些移动运营商在公众移动网上推出PoC业务（PTT over Cellular，一键通），PoC一时间成为业界关注的热门移动数据业务。
PoC采用半双工通信方式，可以进行“一对一”、“一对多”通话，而且一按即通、无需拨号等待。
在3G时代，PoC业务作为一个数据网上的语音业务极具亮点。
POC保险行业解决方案
络隧道设计，没有
建网和维护成本， 只要有中国移动网 络信号就能实现对 讲通讯
终端内置GPS模块，可以实现多种GPS 业务应用，并且基于GPRS的技术实现， 能够便捷地与现有业务系统融合。
系统功能
基本通信功能：单呼、组呼、呼叫控制（优先级、强拆、强插等） 录音录音。
图像现场采集，实时上传。
GPS应用：实时定位、历史轨迹、围栏报警、GIS调度
• 大幅度降低管理成本。
借助专业管理软件实现人员实时管理、实时调配。
手机对讲介绍 行业概述 产品收益 系统介绍 产品介绍
物理结构
POC网关
POC服务器 R208 中国移动网络
数据库服务器 前置 服务器
R208
网闸
应用服务器
地理信息系统(GIS)
移动网络 安全隔离层
对讲终端
查询统计
ቤተ መጻሕፍቲ ባይዱ
政府信息网
• • •
模拟对讲机
手机
POC终端
显示发言人的名字
查看联系人是否在线 多个群组通话灵活切换……
数字对讲机
GPS终端
手机对讲特点
节约通信成本
四
一
突破距离限制
集群调度
五
二
高保密性
提高便携性
六
三
高通话质量
手机对讲技术优势
• 与传统专业数字集群系统相比较
只要无线网络覆盖区域，客户都可使用. 客户无需投资建设专门的集群对讲系统，节省投资 用户一部手机机多种用途，电话、短信、对讲、上网 建立在移动公网上，可以与移动公网中的其它业务同时使用 对讲手机价格可远低于专业对讲终端，且造型更时尚 较高的系统容量，便于扩容的系统架构
中国移动“和对讲”业务产品介绍
呼叫 优先级
用户具有呼叫优先级之分。 管理员可以设置和修改用户的 呼叫优先级。 在相同的群组中，优先级高的 用户可以随时中断低优先级用户 的发言，并进行呼叫。
特殊功能 14
2020/6/25
11 业务平台概述 2 平台功能介绍 3 终端产品介绍
目4录应用场景
15
外形尺寸 重量•PoC系统维护成员的企业群 组和个人群组列表。 •用户登陆PoC系统，这些列 表将被自动下载到用户终端 并保存在用户终端中。 •群组管理员和普通成员都可 以自动获取群组信息列表。 •当列表内容发生变化时，服 务器和终端侧的列表内容会 保持同步更新。 •用户也可以主动发起查询其 所在预设群组的群组成员。
范围广
单呼、群呼、多群组监听、 黑名单管理、免接听、回 呼、定位、照片上传、视 频上传
效率高
采用数字通信，达到与移动通信相同的 安全级别。采用最完善的用户权限管理， 不具备权限的用户将无法参与通信。
安全 性高
承载于网络数据，费用远远 低于普通通话，且可跨区使 用，无漫游费。
成本低
开放的安卓系统，可针对不 同客户提供个性化定制服务。 兼容我司所有PoC终端，支 持符合OMA标准终端。
处理器芯片 MT6752，八核，1.7GHz
摄像头像素
后：13MP AF 前：5MP FF
操作系统 Andriod 4.4
RAM+ROM
2GB+16GB
模式
TD-LTE/TD-SCDMA/WCDMA/LTE FDD/GSM 扩展卡最大支持容量 32GB
Band
TD-LTE Band38/39/40/41， TD-SCDMA Band34/39， WCDMA Band1/2/5， LTE FDD Band7/3， GSM Band2/3/5/8
中国移动“和对讲”业务产品介绍
3100mAh电池：持续对讲：时间大于8小时； 重力，距离，光线，陀螺仪，指南 待机时间/连续通话时间 待机时间：大于210小时（单卡），大于200 针，高度计，气压计 小时（双卡） 支持 对讲 支持
可扩展功能
通过背夹扩展二代证读取，指纹采 紧急呼救 集等
支持，按下紧急呼救键，可与控制中心联络
防护等级
6
将不同制式PTT终端接入PoC平 台，扩大组网能力。
2பைடு நூலகம்19/3/14
融合通信平台
11
业务平台概述
2
3
平台功能介绍
终端产品介绍 应用场景
目录
2019/3/14
4
7
基本功能说明（一）
登录鉴权 联系人管理 黑名单管理
•用户通过注册获取账号 和密码，或者通过“数 果调度台”为其配置账 号。 •当用户进行登录时，服 务器对其进行鉴权，确 认合法后，才允许使用 PoC业务，否则予以拒 绝。
2019/3/14
9
基本功能说明（二）
用户名称显示 用户状态显示 多会话监听
系统默认显示用户注册 名称，当添加对方为好 友且设置对方昵称时， 好友列表和群组中的显 示名称、以及来电时的 显示都将是已设置的昵 称。
•数果PoC系统状态包括在 线、离线、免打扰三类。 •在线：登陆状态，其他用 户可以向其发起呼叫； •离线：退出系统，无法对 其进行呼叫； •免打扰：任何请求都将无 法到达用户。
采取半双工通信方式，呼 叫建立时间较普通电话大 大缩短，用户即按即说， 一键实现群组呼叫。
单呼、群呼、多群组监听、 黑名单管理、免接听、回 呼、定位、照片上传、视 频上传
范围广 效率高
安全 性高
成本低
PTT ,POC 手机对讲业务性能提升方案分析
在idle态下终端被呼叫，寻呼理论占 时320ms RRC建立过程典型占时500ms 空口寻呼及RRC建立引入理论平均时 延：320+500×2=1320ms
PCH
PCH
寻呼周期
中国移动技术创新引擎 内部资料 注意保密
PCH
...
初始呼叫建立时延分析1—终端idle态：
引入高频次心跳机制，保证终端驻留在DCH状态，取消终端IDLE状态时的 RRC建立过程，消除T’时延（IDLE状态：终端与业务平台54s内无数据传输 ，终端从DCH状态转移至IDLE状态）
PoC业务市场情况和关键方案分 析
移动通信研究院
目录
1 市场情况 2 PoC关键技术需求 3 问题分析及优化方案
4 他山之石 5 性能比拼测试要求
中国移动技术创新引擎 内部资料 注意保密
PTT业务介绍
PTT（Push-To-Talk）业务又称 “一按即通”业务，是指实时直连的 “点到点”和“点到多点”话音通信，一般采用半双工通信方式，即 在同一时间只有一人能够讲话，以便于群体交流。
中国移动技术创新引擎 内部资料 注意保密
需求 3 问题分析及优化方案
4 他山之石 5 性能测试要求
中国移动技术创新引擎 内部资料 注意保密
分析手段
分析手段
理论分析与平台抓包、终端/RNC日志分析相结合，通 过充分的测试力求掌握时延分段数据，基于测试数据 及理论分析推导性能优化方案
•电信“天翼对讲”（Qchat）抢挖 我公司的集团用户：江苏省国家安 全厅、四川眉山公安局、上海世 博。。。
•语音时延
•北京公司市场调研用户希望提 升语音时延 •（华为）Qchat现网测试语音时 延约为1秒 •（高通公司市场调研）初始呼 叫建议时延是PTT业务中所有时 延总用户最关注的时延，基本上 直接决定用户满意度
和对讲(poc)介绍_客户经理版
项
目
情 况
平台线下 试用
BBOSS 割接，线 上承载
全国线上 开通联调
• 各重点行业均有突破：覆盖24省各大行业
实时视频 功能上线
新业务商 用推广要 求下发
Nov
Dec
新功能持 续迭代
➢ 政府管理机构——新疆轮台县人民政府、四川都江堰市青城山镇人民政府、贵州桐梓县人
民政府办公室、山东省青岛市城阳区林业局、上海市青浦区重固镇城市网格化综合管理中
和对讲产品功能简介
产品形态
专用 终端
调度 管理 平台
产品功能
基础对讲功能
实时对讲 临时会话
多路会话 调度互通
产品亮点
多媒体对讲功能
实时视频 多媒体消息 现场图文上报
可视化调度功能
组织架构管理 上报内容管理
实时位置调度
频道设置管理 实时视频查看
• 优秀的对讲品质 • 高效的调度管理
• 丰富的多媒体对讲 • 专业的对讲终端
业内领先的基于TD-LTE的对讲终端
与合作伙伴讨论产品需求，通过合作伙伴白皮书发出需求，定制4G对讲终端，包含三防、大音量、 长待机、便捷侧键、一键求助等功能特点，方便户外人员使用。
“标准产品+增值业务”，在众多行业实现历史突破
“和对讲”除标准产品外，还以对讲以及多媒体能力作为基础，针对大型行业提供定制化的增值业 务。目前，已经完成面向保险行业的4G远程定损业务。
基础对讲质量较电信劣势明显：2秒 vs 800毫秒；不稳定 vs 稳定； 缺乏全网运营体系：北京、重庆平台 vs 高通统一平台；一年宕机十 几次、容量满 vs 稳定支撑；绍兴案例
对讲业务前景好，但市场竞争激烈
从今年开始，模拟对讲逐步退网，带来至少5000万的行业用户。 天翼对讲2.0发布，加强全网运营；百日会战，新增100万；5年千万。
中国联通集团客户PoC业务使用手册资料
内部资料 注意保密
“集讯通”业务标识设计
应用图标界面
软件登录
5
内部资料 注意保密
业务功能
功能描述
向用户提供基于群组的呼叫功能。用户申请话权后向同一群组其他成员发起呼叫 用户归属于多个群组时，用户可以看到其所归属的群组，选择群组加入 主叫方显示自己讲话提示，收听方显示当前讲话者帐号或别名 组呼中高优先级的用户可以打断一个低优先级用户的呼叫 组呼发起后，发起时不在这个组呼中的组成员用户，可以在后续时间进入该组呼 被设置为有邀请权限的用户可通过终端在群组内发起邀请，将不在群组内的成员拉入 功能描述 用户通过终端查询群组内在线成员 企业群组管理、设置群组成员话权等级、邀请等级等 维护企业成员信息、查询群组成员在线状态 功能描述
通话模式 信道占用 继续通话 应用场景
持续占用上下行信道资源, 信道资源利 只在一方说话时占用相应信道,信道资源利 用率低 用率高 通话结束后再次通话需再次拨号
多交互式的通话 长时间的通话 非群组内的通话 会谈
进程建立后可随时通话
交互较少 较短时间的通话 对时延要求较低的通话，准实时
PoC客户端软件需要安装空间约为10M Bytes。
软件安装后，根据客户经理或网站上提供的安装指南 ，设定公网接入IP地址和相应参数，确认网络连接后 ，即可开始调度、管理功能使用。
13
内部资料 注意保密
PoC与传统话音的比较
传统电话
Push to Talk over cellular
半双工模式 双工模式
17
内部资料 注意保密
PoC通话时延
话权抢占时延(T3)：在通话过程中，其他用户按下POC键到终端收到 话权授权消息之间的时间。
POC简介
无线一键通功能，POC(PTT Over Cellular)也称PTT(Push To Talk)功能。
PTT：一键通（Push-to-Talk）功能是一种全新的移动技术，可以快速地进行“一对一”或者“一对多”通话，就像使用对讲通话机一样。
这一功能适合需要频繁中间联系的小型和中型企业以及需要同朋友和家人聊天的个人用户。
●手机要求：普通手机无法使用PTT功能。
但一部分支持高通BREW的手机将来可以通过软件升级来支持PTT技术。
●使用：手机开通PTT以后，只要按一下手机的相应按钮，就能用自己的手机与被选择的组群实现“一对一”或“一对多”的通话。
美国CDMA运营商Nextel的PTT服务，需要机主按住按钮才可以进行讲话，而松手后，对方听到“嘀”的一声，才能讲话。
●应用：一键通一对多的特性，适合需要时时协调工作关系的同事间使用，比如快递公司、住宅小区保安等。
一键通具有“即按即通”的特性，好友间可以通过一键通实行类似QQ、MSN的即时聊天，每次只需发送一个较短的信息。
●范围：与对讲机只能近距离通话不同，一键通服务可以通达至手机网络可以覆盖到的地方，几乎没有距离的限制。
●计费：PTT服务可以按照时长、时段和流量来计费，也可以包月，这取决于运营商。
以高通和CDMA运营商Nextel在美国的商用先例来看，Nex鄄tel采用包月制，费用在15－30美元之间。
●互联互通：一键通跨运营商使用的可能性很小，目前各运营商、设备商、手机厂商尚未出台统一标准。
中国移动和中国联通的PTT服务分别基于GPRS网络和CDMA1X网络，到目前为止运营商尚未进行互联互通的尝试。
●呼叫延时：基于GPRS的PTT服务，理论上的呼叫延时时间为1至2秒，也可能因为条件改变长达数秒；基于CDMA1X的PTT服务接入延时理论上为3秒左右，呼叫延时为1秒左右。
●漫游：现在PTT在城际漫游时的自动注册仍然是一个难题。
一个PTT群组的成员如果从A城漫游到B城，系统必须回到A城注册才能和原来的群组伙伴建立联系。
PoC介绍
PoC 是什么？n PoC(Push-to-Talk over Cellular), 是定义在公众蜂窝网络上的PTT 业务。
相关的标准工作主要由厂家联盟标准、OMA 、3GPPs 展开。
PoC 的基本特征n采用半双工方式进行语音通信，类似于对讲机的风格n即按即说，快速通话n一对一呼叫（私密呼叫）n一对多呼叫（群组呼叫）n一对多对一n快速个人通知n PoC 业务需要与其他数据能力紧密联系，如：数据消息能力、组用户的建立和管理、Presence 和Availability 功能n接听方式n自动接听n手动接听n手动接听取代模式PoC 版本演进－PoC1.0 n基于IMS R6n定义了Push to talk ，主要媒体形式是话音n即时个人通知n组广播n Mediａc odecn TBCPn业务设置n Presence 状态n组管理n多种业务引擎之间的互相调用PoC 版本演进－PoC2.0n保证了后向兼容n增加了新的媒体：IM、图片、vedion增强了PoC 会话控制功能，比如预占优先、媒体流的独立控制、话语权的无缝切换等n话语优先级n支持PoC 语音箱n支持多播n与其它系统的互操作n QoS 增强3GPPs 的PoC 规范n3GPP 中，把PoC 业务作为IMS 的一种业务应用来定义，PoC业务和IMS 之间严格遵循ISC 接口的定义。
（参见TR.23.979）n3GPP2 中没有制定PoC业务规范n3GPPs 主要工作还是制定IMS 相关的规范，以及Presence 的规范PoC 会话应用的主要协议n在控制平面采用SIP 信令n SIP 消息负责发起会话邀请和响应，最重要的是负责会话路由、安全、QoS 保障、各种媒体资源的定购、发布和通知等n在媒体承载平面采用RTP/RTCP/TBCPn会话的媒体流基于RTP 流，但是由于PoC 发言一般都是“只言片语”，并非是连续的媒体流，所以称之为“Talk Burst”n对RTP 流的控制采用RTCP ，在会话的过程中客户端和服务器之间会发送RTP 流的质量报告（RR和SR）n最重要的是，在对PoC 业务流的控制中，应用了一种RTCP 的特殊应用（APP），称之为Talk Burstcontrol protocal（TBCP）PoC 通信方式（1）n1-to-1 通信n半双工呼叫，被叫可以自动接听或者手动的拒绝呼入请求。
手机对讲通话公安解决方案 -珠海
3
定位 图片上传 组呼 单呼 命令发布 多媒体拍照
其他
4
平台录音 对讲优先 用户多组 终端录音回放
应用-1
应用-2
协警和保安员，在各级公安机关的统一组织和基层民警的带领下，参与社区 治安联防以及重点单位、部位、路段、场所等执勤巡逻和安全检查工作，在 社会治安中起着不可或缺的作用，可以确保统一管理和调度。
PGIS平台的可视化手机对讲 调度
用户需求
能够实现与现有无线通信资源的互 联互通，实现资源共享
互通资源包括：350M、800M、 TETRA。
业务集成
提供中间件，能够实现与现 有业务平台（如：接处警系 统）的集成，实现手机对讲 语音调度、群组管理、状态 监控等功能
手机通话
基础语音通信的手机通话
手机 对讲
手机对讲－基本功能
即按 即通
实时通话 即按即说
基础语 音通信
一对一的 语音通话
群组 通话
一人说话 多人收听
状态 显示
实时显示 用户的状态
新的功能和体验： 对讲个人即时通话、群组即时对讲通话
手机 对讲--竞争优势
手机对讲
传统对讲机
● 体积庞大，需携带手 机和对讲机两个终端 ●距离有限（1到5公里） ●任何人都可收听对话， 缺乏安全 ●仅支持语音对讲
拍照上传 录音录像 位置服务 联合执法
POC服务器
公安网
POC语音调 度台
运营商网络
POC应用服务器
后台管理、查询统计
公安网
位置服务 GIS调度 图片上传 录音服务 状态服务
注：消息推送、拍照上传等功能需要在公安网内部架设应用服务器
POC业务介绍材料
B区
XX 管理局
02
C区 04 03
B
03号正在发言
POC使用场景—组间优先级
1小分队，低优先级
2小分队，高优先级
C B A
群组 1
群组 2
1 2
手机对讲业务介绍 手机对讲应用及案例
具体应用
城管和林业应用
城管系统可以配备PoC集群对讲手机，方便日常队伍的管理以及突发事件时人力的调配 。
林业局可以为一线巡山员、防火队员配备PoC集群对讲手机应用于森林防火。
具体应用
消防行业应用
具体应用
交通行业应用
交通行政执法总队 超级管理员
第一级 直属支队 管理员 高速公路执法支队 管理员
第二级 直属一大队 群组管理员 第三级
……
直属九大队 群组管理员
一大队群组 管理员
二大队群组 管理员
……
十大队群组 管理员
九队 临时 一组
九队 临时 二组
×× 街道 组
×× 小区 组
范围广:
只要移动网络覆盖地 区均可使用，跨省调度 ，目前使用范围最广的 对讲手段
功能强:
安全优:
具备对讲系统所有功 能（群组和联系人管 理、群组、点对点和 多群组通信功能）
成本低:
基于GPRS承载， 费用低于话费，可跨 区使用，无漫游费
与移动通信同安全级 别，采取用户权限管 理，不具备权限的无 法参与通信
与传统对讲机相比有哪些优势
模拟对讲机 数字集群对讲机
数字集群 对讲机
…… 模拟对讲机
手机对讲
手机对讲
覆盖范围
3公里左右
较小：集群网络覆盖范围， 仅能在一个城区内使用
PTT ,POC 手机对讲业务性能提升方案分析
上行16kbps、TTI 2309
为20ms；下行
204.8kbps/5msTTI 2740
131 131
130
1275
773
130
1275
1204
空口配置 业务消息
消息大 传输耗 总耗
小
时
时
A.主叫呼叫请求 1254字节 640ms
R5环境上行：
16kbps/20msTT B、至被叫请求 1256字节 50ms 1275
- 支持PDP激活时申请较高QoS值的终
端较少
中国移动技术创新引擎 内部资料 注意保密
综合各种优化 手段，实验室 R5网络环境下 预计可将初始 呼叫建立时延 优化至1.2～ 1.3s
语音时延初步分析
终端RRC连接态分析
因话权获取过程，用户说话时终端处于CELL_DCH态，无寻呼或RRC 建立过程
编码方式分析
中国移动技术创新引擎 内部资料 注意保密
目录
1 市场情况 2 PoC关键技术需求 3 问题分析及优化方案
4 他山之石 5 性能测试要求
中国移动技术创新引擎 内部资料 注意保密
分析手段
分析手段
理论分析与平台抓包、终端/RNC日志分析相结合，通 过充分的测试力求掌握时延分段数据，基于测试数据 及理论分析推导性能优化方案
初始呼叫建立时延分析1—终端idle态
现网测试
现网TD环境测试时延为4.7s
现网配置：
TD空口寻呼周期640ms RRC空口资源释放周期：54s 现网平台与终端间心跳周期>54秒 用户通常每次呼叫间隔超过54秒 现网未开启URA_PCH、Cell_PCH和 Cell_FACH态，绝大部分呼叫从idle 态下发起：主叫侧需有RRC建立过程 ，被叫侧有寻呼及RRC建立过程
poc 对讲 标准
poc 对讲标准
POC（Push-to-Talk over Cellular）对讲是一种利用蜂窝网络进行即时通讯的技术，它允许用户通过按下按钮的方式进行实时语
音通信。
POC对讲标准通常涉及到硬件和软件方面的要求，以确保
不同厂家生产的设备和系统可以互操作并达到一定的通信质量标准。
从硬件角度来看，POC对讲标准可能涉及到设备的音频输入输出、按键设计、耐用性、防水防尘等级别、电池寿命、网络兼容性
等方面的要求。
这些要求旨在确保设备在各种环境下都能提供稳定
可靠的对讲服务。
从软件角度来看，POC对讲标准可能关乎通信协议、数据压缩
算法、安全加密机制、用户身份认证、通话质量控制、故障自愈等
方面的要求。
这些要求旨在确保不同厂家的设备可以在同一网络上
进行互操作，并且保证通话质量和用户信息安全。
此外，POC对讲标准还可能涉及到服务质量（QoS）的要求，以
确保语音通信在网络拥堵或不稳定的情况下仍能保持良好的效果。
同时，对于特定行业（如公共安全、物流等）可能还会有针对性的
标准要求，以满足特定行业的需求。
总的来说，POC对讲标准是为了确保不同厂家生产的设备和系统在蜂窝网络下能够实现互操作性、通话质量和安全性的一系列规范和要求，从而为用户提供稳定可靠的即时通讯服务。
IMS的POC技术探析
IMS的POC技术探析0概述备受业界关注的PoC (Push to Falk over Cellular)手机对讲业务在我国已经进入运营阶段。
开通该项业务的普通智能手机用户，只要按下终端上的PoC功能键，就能够与具有同样业务功能的一部或多部手机进行通话，而不需拨打一长串电话号码。
PoC业务比传统手机呼叫更加方便快捷，是一种综合话音和数据的个性化即时通信业务。
1 PoC的业务特性PoC的业务特性可以概括为以下几点：(1)即按即说：用户可以从通讯录中选择个人或通话群组，按下PoC功能键开始通话。
该业务的呼叫延迟非常短，通常不超过2秒。
(2)半双工通信：讲话需要申请发言权，且讲话时通话组中的其他人只能接听。
(3)多种应答模式：用户可以选择手动或自动应答模式，也可以设置为自动拒绝模式。
(4)支持一对一会话和群组会话：公司或家庭成员之间都可以通过该功能进行类似电话会议的交流。
(5)漫游：PoC利用的是IP网络的包交换能力，服务不受地理位置的限制，可实现全网络范围漫游。
(6)呈现状态(Presence)服务：类似即时通信软件的界面和功能，用户可设置“通话状态”(在线、隐身或离线)，并更改好友属性等。
(7)多方PoC会话：单个PoC终端可同时处于多个PoC会话中。
PoC具有并发会话功能，用户不会挂起任何一个会话。
(8)接入列表(Access List)管理：支持接受成员列表和拒绝成员列表。
(9)对已有业务的增强功能：除了实时语音通信外，PoC同时可支持通话群组成员之间的文本传送、彩信传送、在线游戏等。
(10)低廉的话费开销：PoC能够节省大量网络资源，所以价格低廉，且在线和离线分别计费。
2 IMS体系结构IMS是一个开放的架构体系，3GPP使用分层的方法对其设计，可以实现业务与控制相分离、呼叫控制与媒体传输相分离，其承载由底层的传输层提供．业务逻辑则由应用层实现。
IMS核心系统是中间的控制层，它为业务提供会话控制功能。
poc对讲业务特点和功能介绍
1.1对讲介绍广域集群通信业务（PoC，即Push-To-Talk Over Cellular）是针对传统集群对讲系统即PoC（push-to-talk）在移动公众网络的衍生业务，通过中国联通WCDMA网络实现语音、文本、图片及视频等媒体信息的广域集群通信服务。
PoC业务基本属性是：一按即说，快速连接，群组通信。
集团客户内部员工称之为成员，每个成员对应一个联通分配的移动手机号码。
在业务形式上主要体现在集团客户指挥调度中心通过中国联通PoC集群调度系统向成员发起群组呼叫，或文本、图片等数据业务的多点推送，或成员通过手机或定制终端向集团客户调度中心发起呼叫，发送文本、图片等，实现集团和成员之间信息的及时沟通和信息反馈。
公网集群（以下简称 POC）是基于公共蜂窝移动通信网络的PoC业务。
PoC 业务基于2.5G或3G网络，它充分利用GPRS/WCDMA/LTE移动分组网络的特性，通过半双工VoIP技术来实现PoC。
PoC业务依托于移动数据网络，在技术方案上就优于传统的PoC系统。
朗界产品经过工业产品等级测试，生命周期达到三五年，有效降低客户对设备的投入成本。
1.2业务特点1.2.1一机多用PoC终端既是对讲机又具备手机的所有功能。
1.2.2覆盖范围广POC业务覆盖重点考虑两方面，一为网络覆盖，二为终端覆盖。
网络覆盖层面：业务依托于中国联通WCDMA网络，覆盖面广，只要支持移动IP网络的地方就可以使用的PoC业务。
安全性高PoC业务使用移动通信网络,通过2G/3G/LTE移动分组业务实行的VOIP， PoC 的语音传输通过移动通信网络传送。
利用移动通信网络完善的安全方案，很好地提高了通话的安全性,其通话语音无法被监听。
1.2.3维护成本低，管理功能强企业不需要自建PTT网络，就能够使用到覆盖范围广，信号稳定的移动通信网络，大大降低了企业使用PTT业务的门槛。
减少了企业建设、维护PTT业务的成本，提供灵活调度和群组管理功能。
浅谈3G业务平台中的PoC业务
浅谈3G业务平台中的PoC业务摘要：poc（push to talk over cellular）是一种支持一对一和一对多模式的半双工、多媒体会话类集群对讲业务。
本文首先从poc业务的基本概念对其进行了简单的介绍；然后比较poc与普通的电路交换会话以阐述poc业务的特点；最后结合实际工作经验阐述了poc业务的流程以及应用。
关键词：poc业务 3g 业务流程业务应用中图分类号：tp393 文献标识码：a 文章编号：1007-9416(2012)01-0029-021、基本概念poc是一种即时、双向、多方参与的voip（voice over ip）通信方式，允许用户与一个或者多个用户进行多媒体通信。
为了方便，有时也用“一键通”、“基于手机的对讲机”等名词来代表poc业务。
用户通过按键开始与某个用户通话，或者广播到一个群组的所有参与者那里。
接收方收听到发言声音后，可以没有任何动作，例如不应答这个呼叫，或者在收听到发送方声音之前，被通知并且必须接收该呼叫。
poc会话理论上可以包含任何网络信号覆盖到区域的用户，这是现在其他集群技术所不能比拟的。
poc通信是半双工模式的，每次最多只能有一个人发言，其他人接听[1-3]。
如果存在某个接听的用户想要发言的情况，则通过发言权控制功能来实现对发言权请求的排队等待等功能的支持。
poc技术基于分组交换，不单独占用信道，资源利用率极高。
相对传统话音业务费用较低，并且计费方式十分灵活。
poc业务作为3g业务平台中基于ims（ip multimedia subsystem）的最具有代表性、最重要的业务之一因其方便快捷、资源利用率高、用户覆盖范围广等特点，从一开始就被业界寄予厚望，被认为最有希望成为继短消息业务之后的下一个移动运营商的杀手级业务。
开放移动联盟（oma，open mobile alliance）和3gpp（the 3rd generation partnership project）是3g业务平台中基于ims的poc系统的标准化机构和组织，负责基于ims平台的poc系统[4-5]的操作、流程、规范以及相关协议的制定、解释和维护工作。
poc对讲平台介绍
poc对讲平台介绍
对讲手机（POC 对讲）平台介绍1.1平台拓扑结构
其中核心模块的网络拓扑如下：
平台系统各模块说明：
如图1所示，公网对讲平台包含三个基本部分,他们分别是：
●终端：根据客户需求可配备专业终端（朗界三防手机），根据公网对讲平台
的要求，使用朗界终端机。
●PoC平台：服务器集群，支持PoC核心业务的网元设备与软件服务
●维护管理：网管技术人员或系统维护人员的接口
另外其中PoC平台如图2所示，包含以下环节：
●PoC代理用于网络负载均衡
●回话服务器负责为每次呼叫建立连结
●媒体服务器用于语音，文字，图片等富媒体信息的传送
●数据服务器用于数据库的存储管理
●状态服务器用于用户的在线与否的状态呈现服务器配置。
poc对讲通信协议
poc对讲通信协议
POC（Push-to-TalkoverCellular）是一种新型的对讲通信协议，它使用无线网络来实现实时的语音通信。
与传统的对讲机不同，POC 可以使用智能手机、平板电脑和笔记本电脑等设备进行通信，同时还可以实现多人同时通话和跨国界通信等功能。
POC协议在实现语音通信的同时，还可支持短信、图像和视频等多种媒体形式的通信，用户可以通过简单的按键操作来实现快速的通讯。
POC的使用不受地域限制，只要有网络覆盖即可实现通信，这也使得其在应急救援、公共安全、物流运输等领域得到了广泛的应用。
POC协议在安全性方面也得到了充分保障，其采用了AES-256位加密算法，确保通信内容的机密性和安全性。
此外，POC还支持GPS 定位功能，方便用户进行位置共享和调度。
总之，POC对讲通信协议的出现，为人们的通讯方式提供了更加便捷、快速和安全的选择，其在未来的应用前景也十分广阔。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S60 V2操作系统 3230, 6681, N70 S60 V3操作系统 • N82, 6110navigator, N95,N95 8GB, 6122c,3250, 5500 sports，N91, N71, N73，N93, E50, N76, 5700，5320，N78，N79
三星 中兴 GSM/TD-SCDMA
I688
9
GSM/TD-SCDMA
U981
业务推广建议
• 引导用户培养良好的使用习惯 – 群组管理精细化，避免大量人员处于同一群组内。目前系统限制 群组管理精细化，避免大量人员处于同一群组内。 单个群组的用户数上限为30 30人 单个群组的用户数上限为30人。 – 群组人员不要过于集中，过于集中后可能造成单个基站的GPRS容 群组人员不要过于集中，过于集中后可能造成单个基站的GPRS GPRS容 量拥塞，从而大大降低业务效果。 量拥塞，从而大大降低业务效果。 – 建议用户通话时注意与普通电话的区别，如主叫发言后，说“完 建议用户通话时注意与普通电话的区别，如主叫发言后， 被叫即可明白主叫已经结束发言。 毕”，被叫即可明白主叫已经结束发言。 – 手机终端区别于对讲机，扬声器音量较小，故在嘈杂环境下容易 手机终端区别于对讲机，扬声器音量较小， 无法收听，故应建议用户养成佩戴耳机使用手机对讲业务的习惯。 无法收听，故应建议用户养成佩戴耳机使用手机对讲业务的习惯。 – 由于手机对讲是基于GPRS的数据业务，在业务优先级上低于话音 由于手机对讲是基于GPRS的数据业务， GPRS的数据业务 业务，故如用户在对讲过程中接收到话音呼叫或短信， 业务，故如用户在对讲过程中接收到话音呼叫或短信，则对讲呼 叫会中断。因此对于调度通信量很大的用户， 叫会中断。因此对于调度通信量很大的用户，应建议其配备专用 手机及数据卡作为手机对讲终端。 手机及数据卡作为手机对讲终端。
手机对讲业务采取集团客户统一付费方式，即所有终端用户的业务 功能费由集团客户统一支付。手机对讲业务月功能费计入话费发票 “数据业务费”科目中，账单客户为“月租费”。
7
手机对讲终端支持
• 目前支持手机对讲业务的2G手机主要是NOKIA手机，共计40余款 各款手机价格在500～4000元之间。 • TD手机主要是三星I688、中兴U981。
10
业务推广建议
•
控制用户对业务性能的期望 – 业务推广时需要向用户明示业务性能上与数字集群的差距，注意控制用户 业务推广时需要向用户明示业务性能上与数字集群的差距， 的期望值： 的期望值： – 单向通话时延1至2秒，部分网络繁忙情况下出现3秒左右延时也是正常情 单向通话时延1 部分网络繁忙情况下出现3 故一来一往的一次会话，有可能出现6秒以上的时延。 况，故一来一往的一次会话，有可能出现6秒以上的时延。 – 如发生网络极度繁忙，发生大量话音业务占用了数据信道，手机对讲业务 如发生网络极度繁忙，发生大量话音业务占用了数据信道， 的性能可能出现较大下降，通话时延会加大，还可能出现漏话（漏词） 的性能可能出现较大下降，通话时延会加大，还可能出现漏话（漏词）现 象。
2
业务价值
• 通信效率高：采取半双工通信方式，呼叫建立时间较普通电话大大缩 短，用户即按即讲，一键实现对整个群组的呼叫。被叫用户无需作接 听操作，即可通过手机扬声器收听，之后按通话键即可回复。 • 功能完善强大：具备对讲机系统说具有的所有功能，包括群组管理及 联系人管理、群组通信及点对点通信、多群组同时通信等。 • 使用范围广：承载于中国移动网络，实现全国范围使用,跨省调度，是 使用范围广：承载于中国移动网络，实现全国范围使用, 目前使用范围最为广阔的对讲通信手段。 • 高安全性：采用GPRS数字通信，达到与移动通信相同的安全级别。采 高安全性：采用GPRS数字通信，达到与移动通信相同的安全级别。采 取完善的用户权限管理，不具备权限的用户将无法参与通信。 • 成本低廉：基于GPRS数据承载，费用大大低于普通电话，且可跨区使 成本低廉：基于GPRS数据承载，费用大大低于普通电话，且可跨区使 用，无漫游费用。
业务性能 安全性 终端成本
基本没有通话时延 差：频率设置一致即可通 信 低：300—2000元左右 300—2000元左右
结论：集群对讲是专业对讲系统，POC性能较集群略差，但以其成本及 结论：集群对讲是专业对讲系统，POC性能较集群略差， 性能较集群略差 通信范围优势可作为集群有益的补充和备份 6
手机对讲(POC) 手机对讲
1
手机对讲业务简介
• 业务概念 – 手机对讲业务 手机对讲业务POC(PTT OVER CELLULAR)是承载在 是承载在GPRS网 是承载在 网 络下的半双工群组通信方式，其与传统的集群通信非常类似， 络下的半双工群组通信方式，其与传统的集群通信非常类似，也 是一种“即按即说”的模式， 是一种“即按即说”的模式，用户只需按动手机上的一个按键就 可以与某个人或某个通话群组进行通话， 可以与某个人或某个通话群组进行通话， 特别是其群组呼叫能 实现了一呼百应，非常适合集团客户进行群组调度通信， 力，实现了一呼百应，非常适合集团客户进行群组调度通信，从 而提高组织管理效率。 而提高组织管理效率。
业务资费
功能费（ 功能费（元/ 终端/ 终端/月） 30 是否包含基础 通信费用 包含 备注 用户可以在国内各省市使用，不需要再缴纳 用户可以在国内各省市使用，不需要再缴纳GPRS流量 流量 但如用户在国外使用，还需要按照GPRS国际漫游 费，但如用户在国外使用，还需要按照 国际漫游 标准，缴纳漫游费。 标准，缴纳漫游费。
11
感谢大家
12
数字集群对讲机 较小：集群网络覆盖范围，依赖 较小：集群网络覆盖范围， 于集群的基站 接续时延0.7秒 接续时延0.7秒 0.7 通话时延小于1 通话时延小于1秒 高：专用网络，群组管理 专用网络， 高：7000-9000 7000-
手机对讲 大：移动网络覆盖范围，可 移动网络覆盖范围， 全国范围使用 接续时延1 接续时延1-2秒 通话时延1 通话时延1-2秒左 较高：数字通信、 较高：数字通信、群组管理 决定于手机成本，最低800 决定于手机成本，最低800 元
8支Leabharlann 手机对讲的型号列表手机品牌 支持网络 手机型号
S40操作系统 6131i, 6500s,7500prism,5610xpress, 3109c, 6020 , 6021, 6230i, 6070, 6101, 6102, 6111, 6125, 6131, 6270, 7360, 7370, 5300, 5200, 7373 , 6300, 5070, 3110C, 6080, 6085 NOKIA
3
业务功能
• 终端功能 – 群组呼叫 – 一对一呼叫 – 主叫用户昵称显示 – 多群组监听 – 回呼请求功能 – 接听模式转换：自动接听、手动接听 接听模式转换：自动接听、 – 免打扰功能
4
竞争产品分析
模拟对讲机
数字集群对讲机
手机， 手机，支持手机 对讲
5
竞争产品分析
模拟对讲机 覆盖范围 小：3公里左右
