电容式位移传感器的原理分析
位移传感器实验报告
位移传感器实验报告位移传感器实验报告引言：位移传感器是一种能够测量物体位移的装置。
它在工业自动化、机器人技术、医疗设备等领域有着广泛的应用。
本实验旨在通过对位移传感器的实验研究，探索其工作原理和性能特点。
一、实验目的本实验的目的是研究位移传感器的工作原理和性能特点，了解其在实际应用中的优缺点，为后续的工程设计和应用提供参考。
二、实验装置和方法实验所用的位移传感器是一种电容式位移传感器，其工作原理是通过测量电容的变化来实现对位移的测量。
实验装置包括位移传感器、信号调理电路、数据采集系统等。
在实验过程中，首先将位移传感器固定在待测物体上，然后通过调整传感器的位置和角度，使其与被测物体保持良好的接触。
接下来，将信号调理电路与传感器连接，并将其输出与数据采集系统相连。
最后，通过改变被测物体的位移，观察位移传感器的输出信号变化，并记录相应的数据。
三、实验结果与分析在实验过程中，我们通过改变被测物体的位移，观察位移传感器的输出信号变化，并记录了相应的数据。
实验结果显示，位移传感器的输出信号随着被测物体位移的增加而线性增加，且具有较高的精度和稳定性。
进一步分析发现，位移传感器的灵敏度与传感器的工作原理和结构有关。
电容式位移传感器通过测量电容的变化来实现对位移的测量，其灵敏度受到电容变化量的影响。
因此，在实际应用中，我们需要根据具体的需求选择合适的位移传感器，以确保测量结果的准确性和可靠性。
此外，位移传感器还具有一定的温度特性。
在实验过程中，我们发现位移传感器的输出信号受到环境温度的影响。
当环境温度发生变化时，位移传感器的输出信号也会发生相应的变化。
因此，在实际应用中，我们需要对位移传感器进行温度补偿，以提高测量的精度和稳定性。
四、实验总结通过本次实验，我们深入了解了位移传感器的工作原理和性能特点。
位移传感器是一种能够测量物体位移的重要装置，在工业自动化、机器人技术、医疗设备等领域有着广泛的应用。
在实际应用中，我们需要根据具体的需求选择合适的位移传感器，并进行相应的温度补偿，以确保测量结果的准确性和可靠性。
实验一(电容式传感器的位移特性实验)
电容式传感器的位移特性实验一、实验目的：了解电容式传感器结构及其特点。
二、基本原理：利用平板电容C=εA/d和相应的结构及测量电路，在ε、A、d三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度(ε变)、测微小位移(变d)和测量液位(变A)等多种电容传感器。
利用电容传感器的动态响应特性和可以非接触测量等特点，可进行动态位移测量。
电容传感器具有结构简单、灵敏度高、分辨力高（可达0.01mm甚至更高）、动态响应好、可进行非接触测量等特点，它可以测量线位移、角位移，高频振动振幅，与电感式比较，电感式是接触测量，只能测低频振幅，电容传感器在测量压力、差压、液位、料位成分含量（如油、粮食中的水份）、非金属涂层、油膜厚度等方面均有应用。
目前半导体电容式压力传感器已在国内外研制成功，正在走向工业化应用。
三、需用器件与单元：电容传感器、电容传感器实验模板、测微头、相敏检波、滤波模板、数显单元、直流稳压源。
四、实验步骤：1、按图2-1将电容传感器装于电容传感器实验模板上。
图2-1 电容传感器安装示意图2、将电容传感器连线插入电容传感器实验模板，实验线路见图2-2。
图2-2 电容传感器位移实验接线图3、将电容传感器实验模板的输出端V01与数显表单元V i相接(插入主控箱V i孔)，R w调节到中间位置。
4、接入±15V电源，旋动测微头推进电容传感器动极板位置，每间隔0.2mm记下位移X与输出电压值，填入表2-1。
X(mm)V(mv)5、根据表2-1数据计算电容传感器的系统灵敏度S和非线性误差δf。
五、思考题：图2－3为同心圆筒式电容位移传感器结构图，D为屏蔽套筒。
若外圆筒半径R=8mm，内圆柱半径r=7.25mm，外圆筒与内圆柱覆盖部分长度L=16mm。
根据实验所提供的电容传感器尺寸，计算其电容量C O和移动0.5mm时的变化量。
图2－3 同心圆筒式电容位移传感器结构图如有侵权请联系告知删除，感谢你们的配合！。
位移传感器原理与分类
位移传感器原理与分类一、工作原理1.电阻式位移传感器：电阻式位移传感器通过电阻变化的方式测量位移。
一种常见的电阻式传感器是电位计，它借助电位计棒的旋转或滑动来改变电阻值，通过测量电阻值的变化来得到位移信息。
2.容量式位移传感器：容量式位移传感器是利用物体移动时电容量的变化来测量位移的。
当测量物体靠近或远离电容的一个极板时，电场线密度会发生变化，从而改变电容量。
常见的容量式位移传感器有平行板电容器和轴向电容器。
3.感应式位移传感器：感应式位移传感器通过感应物体相对电感元件改变的方式来测量位移。
当物体靠近或远离感应线圈时，感应电势会发生变化，从而能够得到位移信息。
感应式位移传感器常用于测量非接触的位移。
4.光电式位移传感器：光电式位移传感器通过光信号的接收和转换来测量位移。
它通常由一对光电二极管（光源和光接收器）组成，当物体移动时阻挡或透过光源和光接收器之间的光线，从而产生电信号进行位移测量。
二、分类1.接触式位移传感器：接触式位移传感器需要物体与传感器之间有物理接触，通过物体的接触或压力来测量位移。
例如，机械式微调电阻可以通过旋转旋钮改变电阻值，从而测量位移。
2.非接触式位移传感器：非接触式位移传感器可以实现物体与传感器之间的无接触测量。
这种传感器常用于需要高精度和高速度的应用。
例如，磁性编码器可以通过感应物体对磁场的变化来测量位移。
3.绝对位移传感器：绝对位移传感器能够直接测量物体的绝对位置，无需参考点。
它能够提供准确的位移信息，在断电后也能够保留位移值。
常见的绝对位移传感器有光栅尺和霍尔效应传感器。
4.相对位移传感器：相对位移传感器只能测量物体相对于参考点的移动，无法给出绝对位置。
相对位移传感器通常需要初始化或标定，以确定参考点。
例如，编码器能够通过计数脉冲的方式测量物体相对于起始点的移动。
总之，位移传感器通过不同的工作原理和分类方式实现位移测量。
根据实际应用需求，选择合适类型的位移传感器可以提供准确的位移信息，满足各种工业和科技领域对位移测量的要求。
电容位移传感器 原理
电容位移传感器原理
电容位移传感器是一种常用的测量物体位移或位移变化的传感器。
其工作原理基于电容的变化。
在传感器中，将一个固定的电容作为基准电容，并将传感器与被测物体相连，使得被测物体成为可变电容。
通过测量可变电容与基准电容之间的差异，可以确定被测物体的位移情况。
当被测物体发生位移时，与之相连的电容也发生了变化。
电容的变化可以通过测量电容器的容量或电介质的介电常数来确定。
传感器中通常会使用一个射频信号来以一定频率充电，并测量充电和放电过程中电容的变化。
电容值的变化与被测物体的位移成正比。
由于电容的变化通常较小，所以传感器一般会采用灵敏度较高的测量电路来测量电容的变化。
传感器输出的信号可以是电容的绝对值，也可以是相对于初始状态的变化量。
为了减少干扰，传感器通常会进行屏蔽，以保证测量的精度和准确性。
同时，传感器还需要进行校准，以消除因实际物理环境变化引起的误差。
电容位移传感器具有精度高、响应快、非接触式等优点，广泛应用于工业自动化、机械装配、汽车制造等领域。
它对于位移的测量能力在微米级别，可满足精密测量的要求。

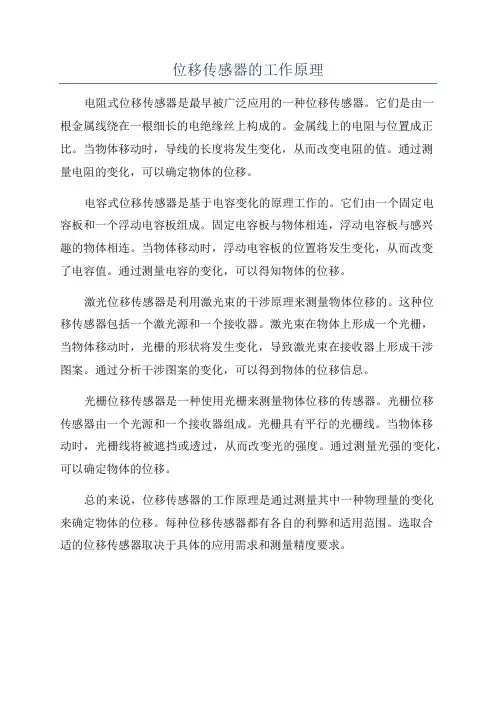

位移传感器的工作原理
位移传感器的工作原理
电阻式位移传感器是最早被广泛应用的一种位移传感器。
它们是由一
根金属线绕在一根细长的电绝缘丝上构成的。
金属线上的电阻与位置成正比。
当物体移动时，导线的长度将发生变化，从而改变电阻的值。
通过测
量电阻的变化，可以确定物体的位移。
电容式位移传感器是基于电容变化的原理工作的。
它们由一个固定电
容板和一个浮动电容板组成。
固定电容板与物体相连，浮动电容板与感兴
趣的物体相连。
当物体移动时，浮动电容板的位置将发生变化，从而改变
了电容值。
通过测量电容的变化，可以得知物体的位移。
激光位移传感器是利用激光束的干涉原理来测量物体位移的。
这种位
移传感器包括一个激光源和一个接收器。
激光束在物体上形成一个光栅，
当物体移动时，光栅的形状将发生变化，导致激光束在接收器上形成干涉
图案。
通过分析干涉图案的变化，可以得到物体的位移信息。
光栅位移传感器是一种使用光栅来测量物体位移的传感器。
光栅位移
传感器由一个光源和一个接收器组成。
光栅具有平行的光栅线。
当物体移
动时，光栅线将被遮挡或透过，从而改变光的强度。
通过测量光强的变化，可以确定物体的位移。
总的来说，位移传感器的工作原理是通过测量其中一种物理量的变化
来确定物体的位移。
每种位移传感器都有各自的利弊和适用范围。
选取合
适的位移传感器取决于具体的应用需求和测量精度要求。
电容位移传感器原理
电容位移传感器原理
电容位移传感器是一种常用的测量设备，用于测量物体的位移变化。
它的原理是基于电容的变化，通过测量电容的变化来确定物体的位移。
电容是一个和两个电极相关的物理性质，表示电荷储存的能力。
当物体靠近电容器的一个电极时，电荷的储存量会增加，从而导致电容的增加。
反之，当物体远离电容器时，电荷的储存量会减少，导致电容的减小。
为了测量电容的变化，常用的方法是搭建一个电容传感器。
电容传感器一般由两个平行的金属电极构成，它们之间有一个绝缘材料隔离。
当物体靠近电容传感器时，物体会影响金属电极之间的电场分布，从而改变电容的大小。
通过测量电容的变化，可以计算出物体相对于传感器的位移。
一种常用的方法是将一个高频信号施加到电容传感器上，然后测量电容器两个电极之间的电压。
位移越大，电容的变化就越大，电压的变化也越大。
为了提高测量精度，还可以采用差分方法。
通过引入一个参考电容器，可以消除环境因素对测量结果的影响，从而提高测量的准确性。
总的来说，电容位移传感器利用电容的变化来测量物体的位移。
它具有简单、灵敏和可靠的特点，在工业生产和科学研究中有着广泛的应用。
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种常用的测量仪器，用于测量物体的位移或者位置变化。
它广泛应用于工业自动化、机械加工、航空航天等领域。
本文将详细介绍位移传感器的工作原理。
二、工作原理位移传感器的工作原理基于不同的测量原理，常见的有电容式、电感式、光电式、压阻式等。
下面以电容式位移传感器为例进行说明。
1. 电容式位移传感器电容式位移传感器利用电容器的电容值与电容板之间的距离成反比的原理进行测量。
其基本原理是通过测量电容板之间的电容值来确定位移的大小。
具体工作原理如下：- 位移传感器由两个电容板构成，其中一个电容板固定不动，称为静态电容板，另一个电容板随着位移的变化而挪移，称为动态电容板。
- 当动态电容板与静态电容板之间的距离变化时，电容值也相应发生变化。
- 通过测量电容值的变化，可以确定位移的大小。
2. 工作过程电容式位移传感器的工作过程可以分为以下几个步骤：- 步骤1：传感器的两个电容板之间施加电压，形成电场。
- 步骤2：当动态电容板随着位移的变化而挪移时，电场的分布也会发生变化。
- 步骤3：电容板之间的电容值与电场的分布成正比，因此电容值也会随着位移的变化而变化。
- 步骤4：通过测量电容值的变化，可以得到位移的大小。
3. 应用范围电容式位移传感器具有以下特点，因此在许多领域得到广泛应用：- 高精度：电容式位移传感器具有较高的测量精度，可以满足精密测量的需求。
- 高灵敏度：由于电容值与位移成反比，因此电容式位移传感器对位移的变化非常敏感。
- 宽测量范围：电容式位移传感器可以测量较大范围内的位移，适合于各种不同的应用场景。
三、总结位移传感器是一种常用的测量仪器，通过测量物体的位移或者位置变化来实现对物体状态的监测和控制。
本文以电容式位移传感器为例，详细介绍了其工作原理。
电容式位移传感器通过测量电容值的变化来确定位移的大小，具有高精度、高灵敏度和宽测量范围等特点，广泛应用于各种工业领域。
位移传感器的原理
位移传感器的原理位移传感器（Displacement Sensor）是一种测量物体位移大小的装置，广泛应用于机械、仪器仪表、自动化控制及相关行业。
它能够实时地测量物体相对于一些基准点的位置变化，并将变化量转换为相应的电信号输出。
1.电阻式电阻式位移传感器是根据导电性材料在外力作用下产生电阻变化的原理来测量位移的。
一般采用电阻片和导电材料的组合，通过测量电阻值的变化来判断位移的大小。
当外力作用于传感器时，导电材料会发生伸缩变化，从而改变电阻值。
利用电桥或电源和电流信号，可以将电阻值转换为电压或电流输出。
电阻式位移传感器适用于测量小幅度位移，具有响应速度快、稳定性好、分辨率高的特点。
但由于其结构简单，一般只能测量单个方向的位移。
2.电容式电容式位移传感器是利用两个电极间的电容变化来测量位移的原理。
当物体位移时，两个电极之间的电容会发生变化。
常见的电容式位移传感器有平板型和圆柱型两种，其中平板型较为常见。
平板型电容式位移传感器由两个平行板组成，物体位于两电极之间，位移时会改变电容值。
采用交流激励信号，通过测量电容的变化来获得位移信息。
电容式位移传感器具有高精度、长寿命、响应速度快的特点。
但由于测量过程对环境的要求较高，同时受到电容板的尺寸和测量距离的限制，适用于小尺寸、短行程的位移测量。
3.光学式光学式位移传感器是利用光学原理来测量位移的装置。
它利用光电效应来感知光线的变化，并将其转换为电信号输出。
常见的光学式位移传感器包括物体反射式和光栅式。
物体反射式位移传感器通过发送光束到物体上，反射光线经传感器接收后转换为电信号，通过计算光束的偏移量来得到位移值。
光栅式位移传感器则是通过光栅尺的光电放大器测量光栅运动的变化，从而获取位移信息。
光学式位移传感器具有分辨率高、精度高、不受噪声干扰的特点。
但光电器件容易受到尘埃和污染的影响，同时测量距离有限，适用于小位移范围的测量。
4.磁性式磁性式位移传感器是利用物体相对于传感器的磁场发生变化来测量位移的原理。
电容式传感器的位移实验
电容式传感器的位移实验一、实验目的：了解电容式传感器结构及其特点。
二、基本原理：1、原理简述：电容传感器是以各种类型的电容器为传感元件，将被测物理量转换成电容量的变化来实现测量的。
电容传感器的输出是电容的变化量。
利用电容C＝εA／d关系式通过相应的结构和测量电路可以选择ε、A、d中三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度（ε变）、测位移（d变）和测量液位（A变）等多种电容传感器。
电容传感器极板形状分成平板或圆板形和圆柱(圆筒)形，虽还有球面形和锯齿形等其它的形状，但一般很少用。
本实验采用的传感器为圆筒式变面积差动结构的电容式位移传感器，差动式一般优于单组(单边)式的传感器。
它灵敏度高、线性范围宽、稳定性高。
如图11—1所示：它是有二个圆筒和一个圆柱组成的。
设圆筒的半径为R；圆柱的半径为r；圆柱的长为x，则电容量为C=ε2πｘ／ln(R／r)。
图中C1、C2是差动连接，当图中的圆柱产生∆X位移时，电容量的变化量为∆C =C1－C2=ε2π2∆X／ln(R／r)，式中ε2π、ln(R／r)为常数，说明∆C与∆X位移成正比，配上配套测量电路就能测量位移。
图11—1 实验电容传感器结构1、测量电路(电容变换器)：如图11—2所示，测量电路的核心部分是图11—3的电路。
图11—2 电容测量电路图11—3 二极管环形充放电电路在图11—3中，环形充放电电路由D3、D4、D5、D6二极管、C5电容、L1电感和C X1、C X2实验差动电容位移传感器组成。
当高频激励电压(ｆ>100kHz)输入到ａ点，由低电平E1跃到高电平E2时，电容C X1和C X2两端电压均由E1充到E2。
充电电荷一路由ａ点经D3到b点，再对C X1充电到O点(地)；另一路由由ａ点经C5到c点，再经D5到d点对C X2充电到O点。
此时，D4和D6由于反偏置而截止。
在t1充电时间内，由ａ到c点的电荷量为：Q1＝C X2(E2-E1) （11—1）当高频激励电压由高电平E2返回到低电平E1时，电容C X1和C X2均放电。
测控技术与仪器传感器技术实验报告电容式传感器的位移实验
测控技术与仪器传感器技术实验报告电容式传感器的位移实验
一、实验内容
本实验旨在检测和分析电容式传感器的位移响应性能，以及在位移为特定值时对应的电容值。
二、实验原理
电容式传感器可以用来检测物体或介质（如气体或液体）的位移，它的原理是根据电容变化而变化，电容的基本原理是容量的大小取决于相应电容片的表面积和充放电电路中的介质介电系数，由于电容器中有物体或介质的变化，使得变化的电容量也随之变化，以实现位移检测的目的。
三、仪器及耗材
本实验所需设备主要为有限元分析仪，辅以相关耗材。
四、实验流程
1.将实验构筑出电容传感器测量定位系统，主要由电容传感器、测量电路以及数据分析软件等组成；
2.安装各种位移规测拨动台；
3.使用有限元分析仪，测量不同位移情况下对应的电容值；
4.绘制电容值随位移变化曲线；
5.结合实验结果推测实验结果并敏感度记录结果。
五、实验结果
（1）在位移为-100mm时，电容值为0.71；
（5）在位移为100mm时，电容值为0.86。
将各不同位移情况下的电容值进行扩展绘图：
六、敏感度分析
根据以上实验结果可以推算得出电容式位移传感器的敏感度为0.05F/mm。
七、讨论
电容式位移传感器的位移变化率符合要求，表明该类传感器可以满足实际应用的需求。
但是因为其固有特性，容易受湿度和粉尘影响，也就是说，它的精度和可靠性需要有效地
控制。
简要说明电容式位移传感器的工作原理
简要说明电容式位移传感器的工作原理
电容式位移传感器是一种常用的位移测量设备，其工作原理是基于电容的变化来测量物体的位移。
具体来说，电容式位移传感器由一个固定电极和一个移动电极组成。
移动电极与被测物体相连，当被测物体发生位移时，移动电极也随之移动，导致电容值发生变化。
电容是指两个导体之间的电场能量，其大小与两个导体之间的距离和导体面积有关。
因此，当被测物体发生位移时，移动电极与固定电极之间的距离会发生变化，导致电容值的变化。
电容式位移传感器通过测量电容值的变化来确定被测物体的位移大小。
电容式位移传感器的精度受到电容值变化的影响，因此需要使用高质量的电容材料。
同时，传感器的结构也需要考虑到传感器的稳定性和耐用性。
一般来说，电容式位移传感器采用金属材料制成，其结构紧凑、稳定可靠，并且能够耐受一定的外部环境影响。
除了电容式位移传感器外，还有其他类型的位移传感器，如压电式位移传感器、电感式位移传感器等。
不同类型的传感器具有不同的优缺点，需要根据具体应用场景的需求来选择合适的传感器。
电容式位移传感器是一种常用的位移测量设备，其通过测量电容值的变化来测量被测物体的位移大小。
在实际应用中，需要选用高质量的电容材料和稳定可靠的结构，以确保传感器的精度和稳定性。
电容式传感器的位移实验
实验一电容式传感器的位移实验一、实验目的：学会电容式传感器地初步使用，了解电容式传感器结构及其特点，对该传感器有一感性认识。
二、基本原理：利用电容C= & A/d和其它结构的关系式通过相应的结构和测量电路可以选择£、A、d中三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度（£变）、测微小位移（d变）和测量液位（A变）等多种电容传感器。
变面积型电容传感器中，平板结构对极距特别敏感，测量精度受到影响，而圆柱形结构受极板径向变化的影响很小，且理论上具有很好的线性关系，（但实际由丁边缘效应的影响，会引起极板间的电场分布不均，导致非线性的问题依然存在，且灵敏度下降，但比变极距性好得多。
）成为实际中常用的结构。
本实验采用的传感器为圆筒式变面积差动结构的电容式位移传感器，如下图所示：它是有二个圆筒和一个圆柱组成的。
其中线位移单组式的电容量C在忽略边缘效应时为：C_^Zln(R/r)式中：X——外圆筒与内圆柱覆盖部分的长度；R 、r 外圆筒内半径和内圆柱外半径；图中C1、C2是差动连接，当图中的圆柱产生？乂位移时，电容量的变化量为2 X八XC=C i -C2 一=C oln(R/r) X式中£ 2、ln（R /r）为常数，说明？C与位移？X成正比，配上配套测量电路就能测量位移。
于是，可得其静态灵敏度为:—2(X+ X)._^22 / X,。
9X ln(R/r) ln(R/r) ln(R/r) 可见灵敏度与R/r有关，R与r越接近，灵敏度越高，虽然内外机筒原始覆盖长度与灵敏度无关，但X不可太小，否则边缘效应将影响到传感器的线性。
三、需用器件与单元主机箱、电容传感器、电容传感器实验模板、测微头。
四、实验步骤：1、测微头的使用和安装参阅实验九。
按图1将电容传感器装丁电容传感器实验模板上并按图示意接线（实验模板的输出V oi接主机箱电压表的V in ）o2、将实验模板上的Rw调节到中间位置（方法：逆时针转到底再顺时传3圈）。
电容式位移传感器
29
（三）变介质型电容位移传感器
电容液位计
有液体介质后传感器的电容值为：
外筒内径 内筒外径
C
C0
2 ( 2
ln r2
- 1)
/ r1
h
传感器总高度 介质高度
C 2 ( 2 - 1) h
ln r2 / r1
变介质电容式液位传 感器
K C S 0
可见，变面积式电容传感器的灵敏度为常数，即 输出与输入呈线形关系
23
（1）线位移型
l
动极板
b0
图中所示线位移式传感器：
固定极板
l0
0
当动极板移动△L后，覆盖面积就发生变化，电容量也随之改 变，其值为
C S b0 0 0
l b0l0 0
精度要求也高了。故一般在极板间采用高介电常数的材料如， 放置云母、塑料膜等介电常数高的物质作为介质。
——存在线性误差，在实际应用中，为了提高灵敏度，减 小非线性，改善线性度，可采用差动式结构。
12
双板式差动电容器 为提高灵敏度和改善非线性，一般采用差动结构。
上静片
δ１
Ｃ１
动
б２
Ｃ２
片
ε
下静片
两定板和中间一块动板组成差动结构
32
电容测厚仪
11 1 1
C C1 C2 C3
C1
d
C2 δ
C3
C2
S
S
/
1 /
C2 S
1 1 C1 C3 01S / d1 01S / d 2 d / 0
C1 C3 C1C3 01S / d1*01S / d 2
电容式位移传感器
一、 电容式传感器的工作原理及特性
1.基本工作原理
平行极板电容器的电容量为：
C S 0r S
（3 1）
S ——极板的遮盖面积，单位为m2； ε ——极板间介质的介电系数； δ——两平行极板间的距离，单位为m； ε0 ——真空的介电常数，ε0 =8.854×10-12 F/m； εr ——极板间介质的相对介电常数，对于空气介质，εr ≈1。
C0
1
bl d1 d2
（3 16）
插入介质ε2 后的电容量为：
C
CA
CB
bx
d1
1
d2
bl
x
1 d1 d2
1 2
1
（3 17）
所C以 C0 C0
x l
1 1 2
d1 1
d2 2
（3 18）
该式表明：电容量C与位移x成线性关系。
二、 电容式传感器的测量电路
电容式传感器中电容值以及电容变化值都十分微小, 这 样微小的电容量还不能直接为目前的显示仪表所显示, 也很 难为记录仪所接受, 不便于传输。这就必须借助于测量电路 检出这一微小电容增量, 并将其转换成与其成单值函数关系 的电压、电流或者频率。电容转换电路有调频电路、运算放 大器式电路、二极管双T型交流电桥、脉冲宽度调制电路等。 1、 调频测量电路
0
1
0
0
2
0
3
......
（3 4）
略去高次项，得：
C
C0 0
（3 5）
所以变极距型电容传感器在设计时要考虑满足
Δδ<<δ0的条件。且一般Δδ只能在极小的范围内变化。
非线性误差与Δδ/δ0有关。其表达式为：
德国米铱电容式传感器原理介绍
电容位移传感器原理电容式位移传感器基于平板电容原理。
电容的两极分别是传感器和与之相对的被测物体。
如果有稳定交流电通过传感器，输出交流电的电压会与传感器到被测物体之间的距离成正比关系，从而可以通过测量电压的变化得到距离信息。
电容位移传感器是一种非接触电容式原理的精密测量仪器，具有一般非接触式仪器所共有的无磨擦、无损磨特点外，还具有信噪比大，灵敏度高，零漂小，频响宽，非线性小，精度稳定性好，抗电磁干扰能力强和使用操作方便等优点。
实际应用当中, 源于独特的磁屏蔽环设计，德国米铱公司的电容式传感器可以实现近乎完美的线性测量。
但是，电容传感器要求探头到被测物体之间的电介质必须均匀恒定。
测量系统对于测量范围内的电介质变化非常敏感。
德国米铱公司的电容式位移传感器也可以用于绝缘体的测量，源于这些绝缘体会改变测量间隙内的介电常数。
通过后续电路的调整，即使测量绝缘体，也可以得到几乎线性的信号输出。
源于电磁转化过程，电容传感器可以测量所有金属。
电容测量系统主要测量平板电阻的阻抗值，阻抗值与探头到被测物体之间的距离成正比。
传统电容式传感器，会从电极侧面散发磁力线。
这中磁场会导致错误的测量结果。
德国米铱公司的电容式传感器带有一个接地屏蔽环，可以有效减少侧面磁场和边界效应，从而得到更加准确的测量结果。
从接地屏蔽环发出的磁力线不会影响测量结果。
高精度测量电容式测量原理是几种精度最高的测量原理之一。
但是问题是，如此微小的测量距离会导致测量信号变化同样微小。
也就是说，在探头和被测物体之间仅有很少量的电子可以用来显示距离的变化。
这意味着，如果有很小的漏电流或寄生电流流过探头到控制器的电路，也会影响测量结果的准确性。
因此，探头到控制器之间的电缆需要特殊的双屏蔽电缆。
这种特殊的，全封闭的RF电缆保证了高信号质量。
双屏蔽电缆与接地磁屏蔽技术的使用，使高精度测量成为可能。
由于环境温度的改变，导致的被测物体导电性变化，对测量结果没有影响。
电容式测量原理使传感器甚至可以在波动的温度环境下使用。
电容位移传感器原理
电容位移传感器原理
电容位移传感器是一种基于电容原理的传感器，用于测量物体的位移。
其工作原理是利用两个带电板之间的电容值随着物体位移的变化而变化。
传感器由一个固定的电极和一个可移动的电极组成。
当物体靠近或离开电极时，电容器的电容值会发生变化。
具体而言，当物体靠近电极时，电容值增加；而当物体离开电极时，电容值减少。
这是因为电容器的电容值与两个电极之间的距离有关。
当物体靠近电极时，它会占据电极与可移动电极之间的部分空间，使得两个电极之间的距离减小，从而增加了电容值。
反之，当物体离开电极时，两个电极之间的距离增大，从而导致电容值的减小。
为了测量电容值的变化，通常会将电容位移传感器连接到一个适当的电路中，以便测量电容值的变化。
这可以通过使用一个电容测量芯片或其他电路元件来实现。
电容位移传感器适用于许多应用领域，如工业自动化、机器人控制和汽车行业等。
通过测量物体的位移，可以实现对物体位置、姿态或位置变化的准确监测和控制。
电容式传感器工作原理
电容式传感器工作原理
电容式传感器是一种常用的非接触式传感器，用于测量物体的位置、形状、液位、液体浓度等参数。
其工作原理是基于电容的变化。
传感器的主体由两个电极构成：一个固定电极（也称为参考电极）和一个移动电极（也称为探测电极）。
当两个电极之间没有被测物体时，它们之间的电容值处于一个固定的状态。
当有被测物体靠近传感器时，被测物体和传感器之间会形成一个电容，并影响到传感器的电容值。
这是因为物体的存在改变了电场的分布，导致电容值的变化。
物体越靠近传感器，电容的值也会增加。
为了测量电容的变化，传感器通常将其连接到一个电容计或电容测量电路中。
这个电路会提供一个恒定的电流或电压，以保持电容值的稳定，并且测量电容的变化。
这个变化的幅度与被测物体与传感器之间的距离成正比。
通过测量电容的变化，传感器可以计算出被测物体的位置、形状或液位等参数。
这种传感器的优点是非接触式的工作原理，可以适用于各种环境和介质。
它在工业自动化、医疗设备和消费电子等领域有广泛应用。
位移传感器的工作原理
位移传感器的工作原理位移传感器是一种用于测量物体位移的设备，它可以将物体的位移转化为电信号输出。
位移传感器在工业生产、科学研究以及日常生活中起到非常重要的作用。
本文将详细介绍位移传感器的工作原理。
一、概述位移传感器是一种将物体的位移转化为电信号的装置。
它通过测量物体的位置变化来获得位移信息，并将其转化为电信号输出。
位移传感器可以测量物体的直线位移、角度位移以及其他形式的位移。
二、工作原理位移传感器的工作原理基于不同的测量原理，包括电阻、电容、电感、光学、声波等。
下面将分别介绍其中几种常见的工作原理。
1. 电阻式位移传感器电阻式位移传感器是一种基于电阻变化的测量原理。
它通常由一个可变电阻和一个固定电阻组成。
当物体发生位移时，可变电阻的阻值会发生变化，从而改变电路中的电阻值。
通过测量电路中的电阻值变化，可以得到物体的位移信息。
2. 电容式位移传感器电容式位移传感器是一种基于电容变化的测量原理。
它通常由两个电极板和一个介质组成。
当物体发生位移时，介质的相对位置会发生变化，从而改变电容的值。
通过测量电容的变化，可以得到物体的位移信息。
3. 光学式位移传感器光学式位移传感器是一种基于光学原理的测量原理。
它通常由一个光源和一个光电探测器组成。
当物体发生位移时，光线的传播路径会发生改变，从而改变光电探测器接收到的光信号强度。
通过测量光信号强度的变化，可以得到物体的位移信息。
4. 声波式位移传感器声波式位移传感器是一种基于声波传播时间的测量原理。
它通常由一个发射器和一个接收器组成。
当物体发生位移时，声波传播的时间会发生变化，从而改变接收器接收到的声波信号的时间差。
通过测量声波传播时间的变化，可以得到物体的位移信息。
三、应用领域位移传感器广泛应用于各个领域，包括工业自动化、机械创造、航天航空、医疗设备等。
它可以用于测量机械零件的位移、控制机器人的运动、监测建造物的变形等。
1. 工业自动化在工业自动化领域，位移传感器被广泛应用于生产线上的位移测量、机器人的运动控制、设备的位置反馈等方面。
电容式位移传感器原理
电容式位移传感器原理嘿，咱今儿来聊聊电容式位移传感器原理。
你说这玩意儿神奇不神奇？就好像是一个超级敏感的小侦探，能精准地感知物体的位移呢！想象一下啊，电容就像是两个好朋友，它们之间的距离和关系那可是相当重要。
电容式位移传感器就是利用电容的这个特性来工作的。
咱先来说说电容是咋回事儿。
它就好比是一个能储存电荷的小仓库，这仓库的大小和里面东西的多少是有关联的哦。
当有个物体在它附近动来动去的时候，就像是有人在这个小仓库周围晃悠，会影响到仓库的状态。
电容式位移传感器就是抓住了这个变化。
它可机灵了呢，一点点微小的位移都能察觉到。
就好像你脸上多了一颗小痘痘，它都能马上发现，是不是很厉害？它的工作原理呢，其实也不难理解。
传感器里面有两个电极，一个固定，一个可以随着要测量的位移而动。
这不就跟咱走路似的，一个人站在原地不动，另一个人走来走去。
当那个走动的电极动起来的时候，电容就发生变化啦！这变化就像是给传感器发出了信号，告诉它：“嘿，有情况啦！”而且哦，这电容式位移传感器的应用那可太广泛啦！在好多领域都能看到它的身影呢。
比如说在工业生产中，它能精确地测量机器零件的位移，确保生产的质量和精度。
这就好比是一个严格的监工，时刻盯着生产线上的一举一动。
在科学研究中，它也是个大功臣呢！能帮助科学家们获取各种精确的数据，为科学的进步贡献力量。
这就好像是给科学家们配上了一双超级敏锐的眼睛，能看到那些细微的变化。
咱平时生活中也有它的用武之地呀！说不定你家里的某个电器里就有它在默默工作呢。
你说这电容式位移传感器是不是很了不起？它虽然小小的，但是作用却大大的！它就像是一个隐藏在幕后的英雄，默默地为我们的生活和工作提供着保障。
所以啊，可别小瞧了这些科技小玩意儿，它们的本事可大着呢！咱得好好感谢这些聪明的科学家们，是他们让这些神奇的技术走进了我们的生活。
让我们能享受到这么多便利和精确的测量。
不是吗？。
