有限元法的基本思想
偏微分方程的有限元法
第五章 偏微分方程的有限元法
有限元法特点有限元法的物理意义直观明确，理论完整可靠。 因为变分原理描述了支配物理现象的物理学中的最小作用原理（如力学中的最小势能原理）。 优异的解题能力。有限元法对边界几何形状复杂以及媒质物理性质变异等复杂物理问题求解上，有突出优点： ① 不受几何形状和媒质分布的复杂程度限制。 ②不必单独处理第二、三类边界条件。 ③ 离散点配置比较随意，通过控制有限单元剖分密度和单元插值函数的选取，可以充分保证所需的数值计算精度。
有限元法于上世纪50年代首先在力学领域-----飞机结构的静、动态特性分析中得到应用，随后很快广泛的应用于求解热传导、电磁场、流体力学等连续性问题。有限元法主要用于求解拉普拉斯方程和泊松方程所描述的各类物理场中。
第1页/共106页
第五章 偏微分方程的有限元法
有限元法---变分原理
第4页/共106页
5.1 泛函与变分原理
数学上，通常自变量与因变量间的关系称为函数，而泛函则是函数集合的函数，也就是函数的函数，即自变量为函数，而不是变量。
5.1.1 泛函的定义 泛函通常是指一种定义域为函数，而值域为实数的“函数”。 设C是函数的集合，B是实数集合。如果对C中的任一元素y(x)，在B中都有一个元素J与之对应，则称J为y(x)的泛函，记为J[y(x)]。
5.1.3 泛函的变分
定义最简泛函
F(x,y,y’)称为泛函的“核函数”
泛函的变分
最简泛函: 核函数只包含自变量 x、未知函数y(x)以及导数y’(x)
第9页/共106页
5.1 泛函与变分原理
利用二元函数的泰勒展开
第10页/共106页
5.1 泛函与变分原理
其中
分别称为泛函的一阶变分和二阶变分。
有限元法简介
有限元法的孕育过程及诞生和发展 牛顿(Newton) 莱布尼茨(Leibniz G. W.)
大约在300年前，牛顿和莱布尼茨发明了积 分法，证明了该运算具有整体对局部的可加 性。虽然，积分运算与有限元技术对定义域 的划分是不同的，前者进行无限划分而后者 进行有限划分，但积分运算为实现有限元技 术准备好了一个理论基础。
思路：以计算机为工具，分析任意变形体以获得所有 力学信息，并使得该方法能够普及、简单、高效、方 便，一般人员可以使用。 实现办法：
技术路线：
发展过程： 如何处理 对象的离散化过程
常用单元的形状
.点 (质量)
面 (薄壳, 二维实体,
..
轴对称实体)
. .
...
. .
...
线性
二次
. . 线(弹簧，梁，杆，间隙)
有限元法介绍
有限元法的基本思想是将结构离散化，用 有限个容易分析的单元来表示复杂的对象， 单元之间通过有限个结点相互连接，然后 根据变形协调条件综合求解。由于单元的 数目是有限的，结点的数目也是有限的， 所以称为有限元法(FEM，Finite Element Method)。
有限元法是最重要的工程分析技术之一。 它广泛应用于弹塑性力学、断裂力学、流 体力学、热传导等领域。有限元法是60年 代以来发展起来的新的数值计算方法，是 计算机时代的产物。虽然有限元的概念早 在40年代就有人提出，但由于当时计算机 尚未出现，它并未受到人们的重视。
X
0.056
0.058
X
0.06
Y
Y
0 -0.02 -0.04 -0.06 -0.08
0
-0.001
-0.002
-0.003 0.054

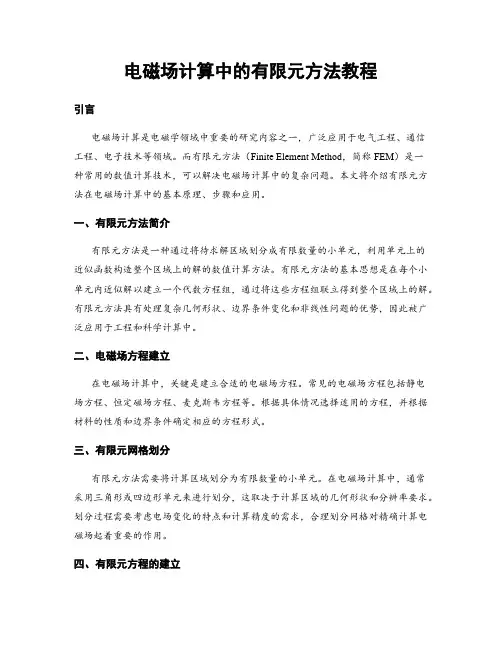

电磁场计算中的有限元方法教程
电磁场计算中的有限元方法教程引言电磁场计算是电磁学领域中重要的研究内容之一，广泛应用于电气工程、通信工程、电子技术等领域。
而有限元方法（Finite Element Method，简称FEM）是一种常用的数值计算技术，可以解决电磁场计算中的复杂问题。
本文将介绍有限元方法在电磁场计算中的基本原理、步骤和应用。
一、有限元方法简介有限元方法是一种通过将待求解区域划分成有限数量的小单元，利用单元上的近似函数构造整个区域上的解的数值计算方法。
有限元方法的基本思想是在每个小单元内近似解以建立一个代数方程组，通过将这些方程组联立得到整个区域上的解。
有限元方法具有处理复杂几何形状、边界条件变化和非线性问题的优势，因此被广泛应用于工程和科学计算中。
二、电磁场方程建立在电磁场计算中，关键是建立合适的电磁场方程。
常见的电磁场方程包括静电场方程、恒定磁场方程、麦克斯韦方程等。
根据具体情况选择适用的方程，并根据材料的性质和边界条件确定相应的方程形式。
三、有限元网格划分有限元方法需要将计算区域划分为有限数量的小单元。
在电磁场计算中，通常采用三角形或四边形单元来进行划分，这取决于计算区域的几何形状和分辨率要求。
划分过程需要考虑电场变化的特点和计算精度的需求，合理划分网格对精确计算电磁场起着重要的作用。
四、有限元方程的建立有限元网格划分完成后，需要建立相应的有限元方程组。
以求解静电场问题为例，我们可以利用能量最小原理、偏微分方程等方法建立有限元方程组。
有限元方程组的建立需要考虑电场的连续性、边界条件和材料特性等。
五、有限元方程求解有限元方程组的求解是求解电磁场分布的核心任务。
根据具体的方程形式和计算区域的几何形状，可以采用直接法、迭代法、近似法等方法来求解方程。
在电磁场计算中，常用的求解算法包括高斯消元法、迭代法、有限元法和有限差分法等。
六、计算结果的后处理在得到有限元方法计算的电磁场分布结果后，需要进行相应的后处理，进行数据分析和可视化。
有限元法基础重点归纳(精)
30、有限元法的任务:建立和求解整个弹性体的节点位移和节点力之间的关系的平衡方程。31、单元刚度矩阵:表达了单元节点位移与节点力之间的转换关系。
32、单元刚度矩阵的性质:①单元刚度矩阵中每个元素有明确的物理意义②K e是对称矩阵③K e的每一行或每一列元素之和为零,因此K e为奇异矩阵④K e不随单元的平行移动或作n π角度的转动而改变。33、刚度集成法集成规律:①先对每个单元求出其单元刚度矩阵K e ,而且以分块形式按节点编号顺序排列②将单元刚度矩阵扩大阶数为2n*2n ,并将单元刚度矩阵中的子块按局部码与总码的对应关系,搬到扩大后的矩阵中,形成单元贡献矩阵K e。③将所有单元贡献矩阵同一位置上的分块矩阵简单叠加成总体刚度矩阵中的一个子矩阵,各行各列都按以上步骤即形成总体刚度矩阵K。34、整体刚度矩阵的性质:①整体刚度矩阵是对称矩阵②整体刚度矩阵中每一元素的物理意义:整体刚度矩阵的第一列元素代表使第一个节点在x方向有一单元位移,而其余节点位移皆为零时必须在节点上施加的里。对于K的其余各列也有类似意义③整体刚度矩阵K的主对角线上的元素总是正的④整体刚度矩阵K是一个稀疏阵⑤整体刚度矩阵K是一个奇异阵。35、带形矩阵:整体刚度矩阵K的非零元素分布在以主对角线为中心的斜带形区域内的矩阵。
γxy
=E 1−μ
2∗
1−μ2
γxy
42、制造位移函数:{u (x,y =α1+α2x +α3y
v (x,y =α4+α5x +α6y
43、等参单元精度比四边形单元高,四边形精度比三角形精度高。
44、轴对称问题:很多工程物件,它们的几何形状承受的载荷以及约束条件都对称于其一固定轴,这即为对称轴,此时载荷作用下的位移、应变和应力也对称于该对称轴的问题。45、等参数单元:优点:①形状方位任意,适应性好,精度高,容易构造高阶单元②具有统一形式,规律性强,采用数值积分算,程序处理方便③高阶等参单元精度高,描述复杂边界,形状能力强,所需单元少。缺点:①单元各方向尺寸要尽量接近②单元边界不能过于曲折,不能有拐点折点,尽量接近直线或抛物线③边之间夹角要尽量接近直角④单元形状不能过度畸变,边中节点不能过于偏离中间。46、有限元法基础理论:弹性力学,材料力学
有限元入门
有限差分方法
(Finite Differential Method)
该方法将求解域划分为差分网格，用有限 个网格节点代替连续的求解域。有限差分 法以泰勒级数展开等方法，把控制方程中 的导数用网格节点上的函数值的差商代替 进行离散，从而建立以网格节点上的值为 未知数的代数方程组。该方法是一种直接 将微分问题变为代数问题的近似数值解法， 数学概念直观，表达简单，是发展较早且 比较成熟的数值方法。
三、 塑性加工中的有限元法概述
有限元法与其它塑性加工模拟方法相比，功能最 强、精度最高、解决问题的范围最广。它可以采 用不同形状、不同大小和不同类型的单元离散任 意形状的变形体，适用于任意速度边界条件，可 以方便地处理模具形状、工件与模具之间的摩擦 、材料的硬化效应、速度敏感性以及温度等多种 工艺因素对塑性加工过程的影响，能够模似整个 金属成形过程的流动规律，获得变形过程任意时 刻的力学信息和流动信息，如应力场、速度场、 温度场以及预测缺陷的形成和扩展。
1-7 有限单元法的基本内容
有限元法的力学基础是弹性力学，而方程求解的原理是泛 函极值原理，实现的方法是数值离散技术，最后的技术载 体是有限元分析软件。必须掌握的基本内容应包括： 1、基本变量和力学方程（即弹性力学的基本概念） 2、数学求解原理（即能量原理） 3、离散结构和连续结构的有限元分析实现（有限元分析 步骤） 4、有限元法的应用（即有限元法的工程问题研究） 5、各种分析建模技巧及计算结果的评判 6、学习典型分析软件的使用，初步掌握一种塑性有限元 软件 注意：会使用有限元软件不等于掌握了有限元分析工具
有限元知识点总结
收敛性：位移函数含单元常量应变；反应单元刚体位移；单元内部位移连续；相邻公共边界连续协调。
四节点矩形单元：位移函数满足收敛性条件，为协调单元；较常应变单元有更高的计算精度。
六节点三角形单元：比常应变三角形单元精度高
30、 非节点载荷等效的基本原则是什么？
答：能量等效原则和圣维南原理。
31、 试计算三节点三角形边界上不同线性分布载荷的等效节点载荷。（参考教材P58面）
答：1.均质材料单元所受体力等效，只需将单元外载荷均匀等分至各个节点即可
2.边界受均匀分布力等效，只需将单元边界上的分布载荷之和平均分配至受力的连个节点
3.边界受三角形分布面力等效，总力ql/2，分布力ql/6;ql/3
23、 何为单元的协调性和完备性条件？为什么要满足这些条件？平面问题三节点三角形单元是如何满足这些条件？矩形四节点单元是否满足？
答：完备性准则：如果在能量泛函中所出现的位移函数的最高阶导数是m阶，则有限元解收敛的条件之一是单元函数至少是m阶的完全多项式。
24、 何为协调单元？何为非协调单元？为什么有时非协调单元的计算精度还高于协调单元？
答：1.位移函数应包含刚体位移
2.位移函数应能反映单元的常应变状态
3.位移函数在单元内要连续，在单元边界上要协调。
19、 位移函数构造为何按Pascal三角形进行？为什么？
答：选取多项式具有坐标的对称性，保证单元的位移分布不会因为人为选取的方位坐标不同而变化。
20、 如何理解有限元解的下限性？简要说明。
11、 以平面微元体为例，考虑弹性力学基本假设，推导微分平衡方程。
12、 常见的弹性力学问题解法有哪几类？各有何特点或局限？简述求解思路？
4-有限元分析PPT模板
有限元分析
1.1 有限元法的基本概念和特点
1．有限元法基本概念
有限元法（Finite Element Method，FEM） 也称为有限单元法或有限元素法，其基本思想是 将物体（即连续求解域）离散成有限个且按一定 方式相互连接在一起的单元组合，来模拟或逼近 原来的物体，从而将一个连续的无限自由度问题 简化为离散的有限自由度问题进行求解。物体被 离散以后，通过对其中的各个单元进行单元分析， 最终得到对整个物体的分析。网络划分中每个小 的块体称为单元。确定单元形状、单元之间相互 连接的点称为节点。单元上节点处的结构内力为 节点力，外力为节点载荷。
提高自动化的
展到求解非线性问题
网格处理能力
现代设计技术
— 7—
先进制造技术
选择位移模式
分析单元的力学性质
计算等效节点力
根据单元的材料性质、形状、尺寸、节点数目、位置及其含义等，
找出单元节点力和节点位移的关系式，根据弹性力学的几何方程和物理
方程确定单元的刚度矩阵，形成如下所示的线性方程：
F=Kδ
①
式中：F——节点力向量；
K——单元刚度矩阵；
δ ——节点位移向量。
现代设计技术
04
这是有限元分析的后处理部分，在该步骤中，对
05
计算出来的结果进行加工处理，并以各种形式将计算结 果显示出来。
现代设计技术
— 6—
有限元分析
1.3 有限元分析的发展趋势
由单一场计算向多 物理耦合场问题的求解 方向发展
与CAD/CAM 等软件的集成
软件面向专业 用户的开放性
1
2
3
4
5
由求解线性问题发
现代设计技术
张年梅有限元方法讲义
张年梅有限元方法讲义全文共四篇示例，供读者参考第一篇示例：张年梅有限元方法讲义有限元方法是一种非常重要的数值计算方法，广泛应用于力学、电磁学、声学、地球物理学等领域。
张年梅是中国工程院院士、有限元方法的权威专家，他在有限元方法的研究和应用方面取得了很多成果。
他的有限元方法讲义成为了很多工程学子和研究人员学习的重要参考资料。
有限元方法是一种用数值方法解决复杂工程问题的工具。
它将实际工程问题抽象为有限个简单形状的单元，并通过适当的数学方法和计算机程序求解得到问题的近似解。
有限元方法的基本思想是将一个复杂的结构或领域分割成有限个简单的子结构或子域，然后在每一个子结构或子域上建立合适的数学模型，最后通过组合所有子结构或子域的模型获得整体结果。
张年梅有限元方法讲义详细介绍了有限元方法的基本原理、数学模型的建立和求解方法。
讲义先介绍了有限元方法的起源和发展历程，然后对基本概念和术语进行了解释，包括有限元模型、单元、节点、网格等。
接着讲义详细介绍了有限元方法的基本原理，包括离散化、变分原理、加权残差法、Galerkin法等。
有限元方法的数学模型的建立是有限元分析的关键步骤。
张年梅有限元方法讲义介绍了常见的结构、固体、流体、电磁等问题的有限元建模方法，包括线性弹性分析、非线性分析、热传导分析、流体动力学分析等。
在建立数学模型之后，有限元方法的求解方法也是十分重要的。
张年梅有限元方法讲义介绍了有限元方法的常用数值解法，包括直接法、迭代法、有限元展开法等。
有限元方法在实际工程问题中有着广泛的应用。
张年梅有限元方法讲义通过大量的案例和实例展示了有限元方法在结构分析、热力分析、电磁分析等领域的应用。
讲义还介绍了有限元方法在工程设计和优化中的应用，包括拓扑优化、材料优化、结构优化等。
张年梅有限元方法讲义是一部权威的、全面的有限元方法教材，受到了广大工程学子和研究者的欢迎和好评。
通过学习这本讲义，读者可以系统地了解有限元方法的基本原理和求解方法，掌握有限元方法在工程问题中的应用技能，为解决工程问题提供强有力的工具支持。
有限元方法超收敛性综述
有限元方法超收敛性综述专业方向计算数学学号082111026 姓名何果一、有限元方法简介有限元法的基本思想是将结构离散化，用有限个容易分析的单元来表示复杂的对象，单元之间通过有限个节点相互连接，然后根据变形协调条件综合求解。
由于单元的数目是有限的，节点的数目也是有限的，所以称为有限元法（Finite Element Method）。
在19世纪末及20世纪初，数学家瑞雷和里兹首先提出可对全定义域运用展开函数来表达其上的未知函数。
1915年，数学家伽辽金提出了选择展开函数中形函数的伽辽金法，该方法被广泛地用于有限元。
1943年，数学家库朗德第一次提出了可在定义域内分片地使用展开函数来表达其上的未知函数。
这实际上就是有限元的做法。
有限元方法是解偏微分方程数值解一中行之有效的数值计算方法，广泛应用与科学与工程计算各领域，它已经取得了巨大的成功。
冯康先生在1965年著名的论文《基于变分原理的差分格式》中第一次独立阐明了有限元方法的实施数学实质和理论基础，这是第一次系统的采用连续的工具特别是偏微分方程的工具来处理离散化的技术，更确切地说，有限元法就是为了对一些工程问题求得近似解的一种数值方法，从数学的角度来讲，有限元法是从变分原理或加权残数法出发，通过区域剖分和分片插值，通常是分片多项式插值，把偏微分方程的求解化为线性方程组的求解。
然而，直接从有限元解计算所得的导数在单元边界不连续且整体精度不高，网格加密呵有限元次数增加能适当改善精度，然而随着网格的加密和多项式次数的提高，有限元方法产生的线性代数方程组的阶将暗几何级数增长，但是计算机技术发展的速度总是赶不上有限元方法对它的这种需求。
因而怎样对有限元方法所得到得数值结果事后进行某种加工（这种加工工作量极小）来提高有限元解及其导数的精度是有限元研究的一项重要内容。
在这一方面前辈们已经做出的很多出色的工作。
二、有限元的超收敛性历史回顾和当前进展有限元的超收敛现象最早由工程师发现，早在1967年ZienkiewiczCheung 就在《The finite element in structural and continuum mechanics》中指出在计算在计算中发现线性有限元解得导数在某些特殊点上有特别高的精度。
有限元法基本原理
有限元法基本原理
有限元法是最先应用于航空工程结构的矩阵分析方法，主要用来解决复杂结构中力与位移的关系。
有限元法的基本思想:将具有无限个自由度的连续的求解区域离散为具有有限个自由度、且按一定方式(节点)相互连接在一起的离散体(单元)，即将连续体假想划分为数目有限的离散单元，而单元之间只在数目有限的指定点处相互联结，用离散单元的集合体代替原来的连续体。
一般情况下，有限元方程是一组以节点位移为未知量的线性方程组，解次方程组可得到连续体上有限个节点上的位移，进而可求得各单元上的应力分布规律。
有限元方法求解问题主要分为以下几步:（1）结构的离散化
将已连续体线性沦为单元组合体；（2）挑选加速度模式
即假定单元中位移分布是坐标的某种函数，位移模式一般选为多项式的函数；
（3）单元力学特性分析
利用弹性力学的平衡方程、几何方程、物理方程和虚功原理得到单元节点力和节点位移之间的力学关系，即建立单元刚度矩阵；
（4）排序耦合节点力根据机械功成正比原则，用耦合节点Courtomer替代所有促进作用于单元边界或单元内部的载荷；
（5）建立整个结构的所有节点载荷与节点位移之间的关系（整体结构平衡方程），即建立结构的的总体刚度矩阵；
（6）边界条件
排除结构发生整体刚性位移的可能性。
（7）求解线性方程组
方程组存有唯一求解，即为获得结构中各节点的加速度，单元内部加速度通过插值获得。
（8）后处理与计算结果评价。
有限元法的基本思想
求解得到节点值后就可以通过设定的插值函数确定单元上以至个集合体上的场函数。对每个单元，选取适当的插值函数，使得该函数在子域内部、在子域分界面上以及子域与外界面上都满足一定的条件。单元组合体在已知外载荷作用下处于平衡状态时，列出一系列以节点、位移为未知量的线性方程组，利用计算机解出节点位移后，再用弹性力学的有关公式，计算出各单元的应力、应变，当各单元小到一定程度，那么它就代表连续体各处的真实情况。
有限元法的基本思想 所谓来自限元法（FEA），其基本思想是把连续的几何机构离散成有限个单元，并在每一个单元中设定有限个节点，从而将连续体看作仅在节点处相连接的一组单元的集合体，同时选定场函数的节点值作为基本未知量并在每一单元中假设一个近似插值函数以表示单元中场函数的分布规律，再建立用于求解节点未知量的有限元方程组，从而将一个连续域中的无限自由度问题转化为离散域中的有限自由度问题。
有限元的基本原理
有限元的基本原理
有限元法的基本原理是建立在表示实际连续体的离散模型的基础上。
该方法的基本思想是将实际连续体分割为有限个较小的、称为有
限元的部分，每个有限元都被认为是相互独立的，而受到软件模型所
描述的一组约束。
有限元法模型求解是通过将所有有限元在一定环境
下的相互作用来描述整个物体。
这些有限元之间相对于解析方法更接
近实际情况，所以解法能够更加精确地检验计算结果。
有限元法的步骤如下：
1. 选定有限元的类型和形状，不同的有限元类型适用于不同的计
算问题。
2. 将整个实际物体离散成为多个有限元，每个元内部的参数、如
位移分布、应变场等等，是用一定的方程求解的。
3. 去掉有限元间间隔，并构造出一个总体联立方程。
4. 利用边界条件得出相应“挤压”量，完成总体应力分布的过程。
5. 通过这些有限元联立方程组，算出整个物体所有部位的应力、
位移和应变，从而得到整个物体的状态分布。
有限元法能以极大程度上模拟多结构系统间的相互作用和这些作
用对物体性质的影响，如形变，热度和应力。
这个方法可被应用广泛，包括航空航天、汽车制造、能源以及生命科学等等。
弹性力学-第5章 有限元法
(a）从上到下建模 从生成体（或面）开始，并结合其它方
法生成最终的形状。
加
用于产生最终形状的合并称为布尔运算
提示: 当生成二维体素时，ANSYS定义一个面及其它所包含 的线和关键点。当生成三维体素时，ANSYS定义一个 体及其所包含的面、线及关键点。 如果低阶的图元连在高阶图元上，则低阶图元不能删除.
§5-2 建模
一. 有限元模型的建立
a.建模的方法 b.坐标系统与工作平面 c.实体建模
1.建模方法
有限元模型的建立方法可分为： （1）直接法
直接根据机械结构的几何外型建立节点和单元，因此直接 法只适应于简单的机械结构系统。
（2）间接法（Solid Modeling）
适用于节点及单元数目较多的复杂几何外型机械结构系 统。该方法通过点、线、面、体积，先建立实体模型， 再进行网格划分，以完成有限元模型的建立。
第五章 有限元法解平面问题
§5-1有限元法简介 一. 有限元法的基本思想
1.将连续的问题域离散为有限数目的单元； 2.单元之间通过节点相连； 3.每一个单元都有精确的方程来描述它如何对一定载 荷去响应； 4.单元内部的待求量可由单元节点量通过选定的函数 关系插值得到； 5.模型中所有单元的响应之和给出设计的总响应。
由于单元形状简单，易于建立节点量的平衡关系和能量关 系方程式，然后将各单元方程集组成总体代数方程组，计 入边界条件后可对方程求解。
二. 有限元法的位移解法 1.有限元法的单元和节点
1.有限元法的单元和节点 2.有限元的基本未知量（DOFs） 3.单元形函数
节点自由度是随 单元类型 变化的。
J 三维杆单元 (铰接) UX, UY, UZ
有限元法的基本思想及计算步骤
用有限元法求解问题的计算步骤比较繁多，其中最主要的计算步骤为： 1)连续体离散化。首先，应根据连续体的形状选择最能完满地描述连续体形状的单元。常见 的单元有：杆单元，梁单元，三角形单元，矩形单元，四边形单元，曲边四边形单元，四面体单 元，六面体单元以及曲面六面体单元等等。其次，进行单元划分，单元划分完毕后，要将全部单 元和结点按一定顺序编号，每个单元所受的荷载均按静力等效原理移植到结点上，并在位移受约 束的结点上根据实际情况设置约束条件。 2)单元分析。所谓单元分析，就是建立各个单元的结点位移和结点力之间的关系式。现以三 角形单元为例说明单元分析的过程。如图1所示，三角形有三个结点i，j，m。在平面问题中每个 结点有两个位移分量u，v和两个结点力分量Fx，Fy。三个结点共六个结点位移分量可用列阵(δ)e 表示： ,δ-e=*ui vi uj vj um vm+T 同样，可把作用于结点处的六个结点力用列阵{F}e表示： {F}e=[Fix Fiy Fjx Fjy Fmx Fmy]T 应用弹性力学理论和虚功原理可得出结点位移与结点力之间的关系 ,F-e=*k+e,δ-e (1)式中 [k]e——单元刚度矩阵。
有限元语言及编译器finiteelementlanguagecompiler以下简称felac是中国科学院数学与系统科是具有国际独创性的有限元计算软件是pfepg系列软件三十年成果1983年2013年的总结与提升有限元语言语法比pfepg更加简练更加灵活功能更加强大
有限元法的基本思想及计算步骤
有限元法是把要分析的连续体假想地分割成有限个单元所组成的组合体，简称离散 化。这些单元仅在顶角处相互联接，称这些联接点为结点。离散化的组合体与真实弹性 体的区别在于：组合体中单元与单元之间的联接除了结点之外再无任何关联。但是这种 联接要满足变形协调条件，即不能出现裂缝，也不允许发生重叠。显然，单元之间只能 通过结点来传递内力。通过结点来传递的内力称为结点力，作用在结点上的荷载称为结 点荷载。当连续体受到外力作用发生变形时，组成它的各个单元也将发生变形，因而各 个结点要产生不同程度的位移，这种位移称为结点位移。在有限元中，常以结点位移作 为基本未知量。并对每个单元根据分块近似的思想，假设一个简单的函数近似地表示单 元内位移的分布规律，再利用力学理论中的变分原理或其他方法，建立结点力与位移之 间的力学特性关系，得到一组以结点位移为未知量的代数方程，从而求解结点的位移分 量。然后利用插值函数确定单元集合体上的场函数。显然，如果单元满足问题的收敛性 要求，那么随着缩小单元的尺寸，增加求解区域内单元的数目，解的近似程度将不断改 进，近似解最终将收敛于精确解。
有限元方法基础教程第三版答案第二单元
有限元方法基础教程第三版答案第二单元1. 诉述有限元法的定义答:有限元法是近似求解一般连续场问题的数值方法2. 有限元法的基本思想是什么答:首先,将表示结构的连续离散为若干个子域,单元之间通过其边界上的节点连接成组合体。
其次,用每个单元内所假设的近似函数分片地表示求解域内待求的未知厂变量。
3. 有限元法的分类和基本步骤有哪些答:分类:位移法、力法、混合法;步骤:结构的离散化,单元分析,单元集成,引入约束条件,求解线性方程组,得出节点位移。
4. 有限元法有哪些优缺点答:优点:有限元法可以模拟各种几何形状复杂的结构,得出其近似解;通过计算机程序,可以广泛地应用于各种场合;可以从其他CAD软件中导入建好的模型;数学处理比较方便,对复杂形状的结构也能适用;有限元法和优化设计方法相结合,以便发挥各自的优点。
缺点:有限元计算,尤其是复杂问题的分析计算,所耗费的计算时间、内存和磁盘空间等计算资源是相当惊人的。
对无限求解域问题没有较好的处理办法。
尽管现有的有限元软件多数使用了网络自适应技术,但在具体应用时,采用什么类型的单元、多大的网络密度等都要完全依赖适用者的经验。
5. 梁单元和平面钢架结构单元的自由度由什么确定答:由每个节点位移分量的总和确定6. 简述单元刚度矩阵的性质和矩阵元素的物理意义答:单元刚度矩阵是描述单元节点力和节点位移之间关系的矩阵单元刚度矩阵中元素aml的物理意义为单元第L个节点位移分量等于1,其他节点位移分量等于0时,对应的第m个节点力分量。
7. 有限元法基本方程中的每一项的意义是什么P14 答:Q——整个结构的节点载荷列阵(外载荷、约束力);整个结构的节点位移列阵;结构的整体刚度矩阵,又称总刚度矩阵。
8. 位移边界条件和载荷边界条件的意义是什么答:由于刚度矩阵的线性相关性不能得到解,引入边界条件,使整体刚度矩阵求的唯一解。
9. 简述整体刚度矩阵的性质和特点P14 答:对称性;奇异性;稀疏性;对角线上的元素恒为正。
第一章概述 有限元法基本原理及应用课件
第一章 概述
有限元法的基本思想 有限元法的特点 有限元法的发展及其应用领域
1.1有限元法的基本思想
2．有限元法是一种应用已知求解未知的思想
在弹性力学领域，已经能用数学偏微分方程将问 题加以表达，但是运用解析方法求解这些方程有时会 很难甚至无法求解。而有限元法是应用人们对事物规 律的已有认识并结合研究对象的各种约束条件，组织 一个运用已知的参量和规律来求解未知问题的有机过 程。
西班牙的Onate E和波兰的Rojek J将DEM 和FEM结合解决地质 力学中的动态分析问题；
瑞典的Birgersson F和英国的Finnveden S针对FEM在频域中的 应用提出了SFEM 。
FEM也从分析比较向优化设计方向发展。印度Mahanty博士用 ANSYS对拖拉机前桥进行优化设计
物体的几何形状可以用大大小小的多种单元进行拼装，所以 有限元法可以分析包括各种特殊结构的复杂结构体。
单元之间材料性质可以有跳跃性的变化，所以能处理许多物 体内部带有间断性的复杂问题，以适应不连续的边界条件和载荷 条件。
三维实体的四面体单元划分
平面问题的四边形单元划分
1.2 有限元法的特点
7．适合计算机的高效计算
20世纪90年代以来，大批FEA系统纷纷向微机移植， 出现了基于各种微机版FEA系统。有限元法向流体力学、 温度场、电传导、磁场、渗流和声场等问题的求解计算 方面发展，并发展到求解一些交叉学科的问题。
1.3.1 有限元法的发展
3．有限元法的研究现状
美国的HeoFanis Strouboulis等人提出用GFEM 解决 分析域内含有大量孔洞特征的问题；比利时的Nguyen Dang Hung 和越南的Tran Thanh Ngoc 提出用HSM解 决实际开裂问题
有限元基本理论
一、有限单元法的基本思想（1）将一个连续域化为有限个单元并通过有限个结点相连接的等效集合体。
由于单元能按照不同的联结方式进行组合，且单元本身又可以有不同形状，因此可以模型化几何形状复杂的求解域。
（2）有限元法利用在每一个单元内假设的近似函数来分片地表示全求解域上待求的未知场数。
单元内的近似函数由未知场函数在单元的各个结点的数值和其插值函数来表达。
（3）一个问题的有限元分析中，未知场函数在各个结点上的数值就成为新的未知量，从而使一个连续的无限自由度问题变成离散的有限自由度问题。
（4）一经求解出这些未知量，就可以通过插值函数计算出各个单元内场函数的近似值，从而得到整个求解域上的近似解。
显然，随着单元数目的增加，也即单元尺寸的缩小，或者随着单元自由度的增加以及插值函数精度的提高，解的近似程度将不断改进，如果单元是满足收敛要求的，近似解最后将收敛于精确解。
图1 有限元分析流程图二、有限元分析过程概述1 结构的离散化结构的离散化是有限单元法分析的第一步，它是有限单元法的基本概念。
所谓离散化简单地说，就是将要分析的结构物分割成有限个单元体，并在单元体的指定点设置结点，使相邻单元的有关参数具有一定的连续性，并构成一个单元的集合体，以它代替原来的结构。
如果分析的对象是桁架，那么这种划分十分明显，可以取每根杆件作为一个单元，因为桁架本来是由杆件组成的。
但是如果分析的对象是连续体，那么为了有效地逼近实际的连续体，就需要考虑选择单元的形状和分割方案以及确定单元和结点的数目等问题。
2 选择位移模式在完成结构的离散之后，就可以对典型单元进行特性分析。
此时，为了能用结点位移表示单元体的位移、应变和应力，在分析连续体问题时，必须对单元中位移的分布作出一定的假设，也就是假定位移是坐标的某种简单的函数，这种函数称为位移模式或插值函数。
选择适当的位移函数是有限单元法分析中的关键。
通常选择多项式作为位移模式。
其原因是因为多项式的数学运算（微分和积分）比较方便，并且由于所有光滑函数的局部，都可以用多项式逼近。
