电动机正反转控制原理
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如图3-4所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。
这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。
控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。
②控制原理当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。
反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相（即改变电源相序），从而达到反转目的。
③互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。
实现联锁作用的常闭触头称为联锁触头（或互锁触头）。
企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。

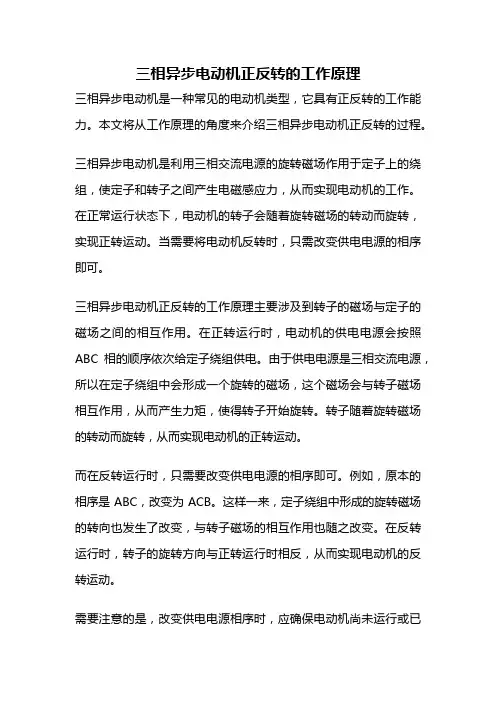

三相异步电动机正反转的工作原理
三相异步电动机正反转的工作原理三相异步电动机是一种常见的电动机类型，它具有正反转的工作能力。
本文将从工作原理的角度来介绍三相异步电动机正反转的过程。
三相异步电动机是利用三相交流电源的旋转磁场作用于定子上的绕组，使定子和转子之间产生电磁感应力，从而实现电动机的工作。
在正常运行状态下，电动机的转子会随着旋转磁场的转动而旋转，实现正转运动。
当需要将电动机反转时，只需改变供电电源的相序即可。
三相异步电动机正反转的工作原理主要涉及到转子的磁场与定子的磁场之间的相互作用。
在正转运行时，电动机的供电电源会按照ABC相的顺序依次给定子绕组供电。
由于供电电源是三相交流电源，所以在定子绕组中会形成一个旋转的磁场，这个磁场会与转子磁场相互作用，从而产生力矩，使得转子开始旋转。
转子随着旋转磁场的转动而旋转，从而实现电动机的正转运动。
而在反转运行时，只需要改变供电电源的相序即可。
例如，原本的相序是ABC，改变为ACB。
这样一来，定子绕组中形成的旋转磁场的转向也发生了改变，与转子磁场的相互作用也随之改变。
在反转运行时，转子的旋转方向与正转运行时相反，从而实现电动机的反转运动。
需要注意的是，改变供电电源相序时，应确保电动机尚未运行或已停止运行。
若在电动机运行期间改变相序，可能会导致电动机的异常运行或损坏。
除了改变供电电源的相序，还可以通过其他方式实现电动机的正反转。
例如，通过改变定子绕组的接线方式，或者通过外部的控制装置来控制电动机的正反转。
总结起来，三相异步电动机的正反转工作原理是通过改变供电电源相序或其他方式来改变定子绕组中形成的旋转磁场与转子磁场之间的相互作用，从而实现电动机的正反转运动。
这种工作原理广泛应用于各种需要正反转运动的场合，如工业生产中的机械设备、交通运输工具等。
通过对三相异步电动机正反转的工作原理的了解，可以更好地理解电动机的工作原理，从而为实际应用和故障排除提供指导。
三相异步电动机正反转原理
三相异步电动机正反转原理
三相异步电动机正反转原理：
三相异步电动机是由固定定子和转动转子组成的，定子上布置的是三个均匀分布的绕组，而转子则是通过感应转动的。
根据正反转的要求，我们需要调整电动机的绕组连接方式和电源供电的相序。
首先，对于正向转动，即顺时针转动的情况下，我们需要将三个定子绕组依次连接到三个相位的电源上。
在供电相序为ABC的情况下，我们将A相的绕组连接到A相电源上，B相
连接到B相电源上，C相连接到C相电源上。
由于三相电源
的相位差，电流会依次流过A、B、C三个绕组，从而形成一
个旋转的磁场。
接下来，对于反向转动，即逆时针转动的情况下，我们只需要改变绕组的连接方式即可。
在供电相序为CBA的情况下，
我们将C相的绕组连接到A相电源上，B相连接到B相电源上，A相连接到C相电源上。
同样地，电流会依次流过C、B、A三个绕组，从而形成一个逆向旋转的磁场。
总结起来，三相异步电动机的正反转原理主要是通过改变绕组的连接方式和电源的相序来改变电流的流动方向，从而实现电动机的正向和反向转动。
三相电机正反转原理
三相电机正反转原理三相电机是工业生产中常见的一种电动机，它可以实现正反转运动，广泛应用于各种机械设备中。
那么，三相电机的正反转原理是怎样的呢？接下来，我们将详细介绍三相电机正反转的原理。
首先，我们需要了解三相电机的结构。
三相电机主要由定子和转子两部分组成。
定子上布置有三组绕组，分别为A、B、C相绕组，它们相互120度电位相位差。
而转子上的绕组与外部电源连接，通过三相交流电源供电，从而产生旋转磁场。
当三相电机接通电源后，定子绕组产生的旋转磁场会带动转子旋转，从而实现正转运动。
这是因为，根据洛伦兹力的作用原理，导体在磁场中受到的力会使其产生旋转运动。
因此，三相电机的正转是通过旋转磁场带动转子实现的。
而要实现三相电机的反转，则需要改变定子绕组的电流方向。
通常情况下，我们可以通过改变电源的相序来实现电流方向的改变。
例如，将原来的A相电源接到C相绕组上，将原来的C相电源接到A相绕组上，这样就可以实现电流方向的改变，从而实现三相电机的反转运动。
另外，我们还可以通过改变定子绕组的连接方式来实现三相电机的反转。
通过改变绕组的连接方式，可以改变电流方向，从而实现反转运动。
这种方法通常应用于需要频繁正反转的场合，通过切换不同的绕组连接方式，可以实现快速的正反转切换。
总的来说，三相电机的正反转原理主要是通过改变定子绕组的电流方向来实现的。
通过改变电源的相序或者改变绕组的连接方式，可以实现电流方向的改变，从而实现正反转运动。
除了改变电流方向，我们还可以通过改变电源的频率来实现三相电机的正反转。
通过改变电源的频率，可以改变旋转磁场的旋转速度，从而实现正反转运动。
这种方法通常应用于需要调速的场合，通过改变电源的频率，可以实现三相电机的正反转和调速功能。
综上所述，三相电机的正反转原理主要是通过改变电流方向或者改变电源的频率来实现的。
通过改变电流方向或者改变电源的频率，可以实现三相电机的正反转和调速功能。
这些方法在工业生产中得到了广泛的应用，为各种机械设备的运行提供了可靠的动力支持。

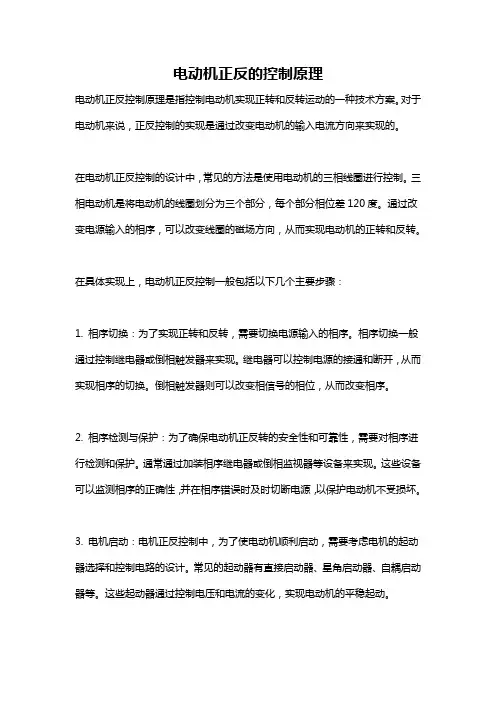

电动机正反的控制原理
电动机正反的控制原理电动机正反控制原理是指控制电动机实现正转和反转运动的一种技术方案。
对于电动机来说，正反控制的实现是通过改变电动机的输入电流方向来实现的。
在电动机正反控制的设计中，常见的方法是使用电动机的三相线圈进行控制。
三相电动机是将电动机的线圈划分为三个部分，每个部分相位差120度。
通过改变电源输入的相序，可以改变线圈的磁场方向，从而实现电动机的正转和反转。
在具体实现上，电动机正反控制一般包括以下几个主要步骤：1. 相序切换：为了实现正转和反转，需要切换电源输入的相序。
相序切换一般通过控制继电器或倒相触发器来实现。
继电器可以控制电源的接通和断开，从而实现相序的切换。
倒相触发器则可以改变相信号的相位，从而改变相序。
2. 相序检测与保护：为了确保电动机正反转的安全性和可靠性，需要对相序进行检测和保护。
通常通过加装相序继电器或倒相监视器等设备来实现。
这些设备可以监测相序的正确性，并在相序错误时及时切断电源，以保护电动机不受损坏。
3. 电机启动：电机正反控制中，为了使电动机顺利启动，需要考虑电机的起动器选择和控制电路的设计。
常见的起动器有直接启动器、星角启动器、自耦启动器等。
这些起动器通过控制电压和电流的变化，实现电动机的平稳起动。
4. 电机速度控制：在正反控制的基础上，对电动机的速度进行控制是电动机应用中的重要需求。
常见的电机速度控制方法有电压调制、频率调制和PWM调制等。
这些方法通过改变电源输入的电压、频率或占空比，来实现对电动机转速的控制。
总结起来，电动机正反控制的原理是通过控制电源输入的相序和电压等参数，改变电动机的输入电流方向和大小，来实现电动机的正转和反转运动。
这个过程中需要保证相序的正确性和安全性，并考虑电动机的起动和速度控制等因素。

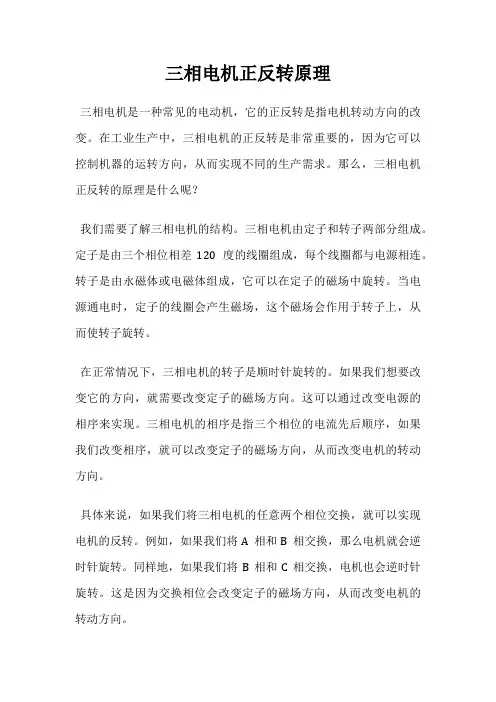

三相电机正反转原理

三相电机正反转原理三相电机是一种常见的电动机，它的正反转是指电机转动方向的改变。
在工业生产中，三相电机的正反转是非常重要的，因为它可以控制机器的运转方向，从而实现不同的生产需求。
那么，三相电机正反转的原理是什么呢？我们需要了解三相电机的结构。
三相电机由定子和转子两部分组成。
定子是由三个相位相差120度的线圈组成，每个线圈都与电源相连。
转子是由永磁体或电磁体组成，它可以在定子的磁场中旋转。
当电源通电时，定子的线圈会产生磁场，这个磁场会作用于转子上，从而使转子旋转。
在正常情况下，三相电机的转子是顺时针旋转的。
如果我们想要改变它的方向，就需要改变定子的磁场方向。
这可以通过改变电源的相序来实现。
三相电机的相序是指三个相位的电流先后顺序，如果我们改变相序，就可以改变定子的磁场方向，从而改变电机的转动方向。
具体来说，如果我们将三相电机的任意两个相位交换，就可以实现电机的反转。
例如，如果我们将A相和B相交换，那么电机就会逆时针旋转。
同样地，如果我们将B相和C相交换，电机也会逆时针旋转。
这是因为交换相位会改变定子的磁场方向，从而改变电机的转动方向。
除了改变相序，我们还可以通过改变电机的接线方式来实现正反转。
具体来说，如果我们将电机的两个相位交换，就可以实现电机的反转。
例如，如果我们将A相和B相交换，那么电机就会逆时针旋转。
同样地，如果我们将B相和C相交换，电机也会逆时针旋转。
三相电机的正反转是通过改变定子的磁场方向来实现的。
我们可以通过改变电源的相序或改变电机的接线方式来实现正反转。
在工业生产中，正反转是非常重要的，因为它可以控制机器的运转方向，从而实现不同的生产需求。
三相电机的正反转控制原理
三相电机的正反转控制原理
三相电机的正反转控制原理基于电磁感应。
当三相电机通电时，电流会在电机的线圈中产生磁场。
这个磁场会与电机中的永磁体相互作用，从而产生转矩，使电机开始转动。
如果改变电机中线圈的电流方向，磁场的方向也会改变，从而改变电机的转动方向。
在实际应用中，三相电机的正反转可以通过控制电机中的电流方向来实现。
这可以通过电机控制器来完成，控制器可以根据需要改变电机中线圈的电流方向，从而实现正反转的控制。
此外，还可以通过改变电机中的接线方式来实现正反转的控制，这需要根据具体的电机型号和接线方式来进行调整。
在电路设计中，为了防止两个接触器同时接通造成相间短路，通常会采取联锁措施。
例如，在主回路中采用两个接触器，即正转接触器KM1和反转接触器KM2。
在正向启动过程中，当接触器KM1的三对主触头接通时，三相电源的相序按U-V-W接入电动机。
在停止过程中，接触器KM1的三对主触头断开。
在反向启动过程中，当接触器KM2的三对主触头接通时，三相电源的相序按W-V-U接入电动机，电动机就向相反方向转动。
为了确保接触器KM1和KM2不会同时接通电源，在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头。
这样，当其中一个接触器接通时，另一个接触器的辅助常闭触头会断开，从而防止两个接触器同时接通电源，造成相间短路。
这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用。
三相电机的正反转
三相电机的正反转1.引言1.1 概述三相电机是一种常见的电动机类型，广泛应用于工业和家庭领域。
它具有高效、稳定、可靠的特点，能够提供较大的输出功率。
在引言部分，我们将概述三相电机的基本原理和工作机制。
三相电机是一种由三个相互偏移120度的交流电源供电的电动机。
它利用电流的相移和旋转磁场的相互作用来产生驱动力和扭矩。
通过改变电流的相位差和大小，可以实现电机的正反转。
本文将首先介绍三相电机的原理，包括其构造和工作方式。
然后重点探讨了如何实现三相电机的正转，即顺时针方向旋转。
我们将介绍不同的控制方法和电路设计，以达到预期的正转效果。
最后，在结论部分，我们将总结三相电机正反转的原理，并展望其未来在工业自动化和新能源领域的应用前景。
通过本文的阅读，读者将能够了解三相电机正反转的基本原理和实现方法，从而更好地理解和应用这一重要的电动机技术。
1.2 文章结构文章结构部分的内容应包括以下内容：文章将分为引言、正文和结论三个部分来探讨三相电机的正反转原理和应用前景。
引言部分将对文章的主题进行概述，介绍三相电机的基本概念和作用，并说明本文的研究目的。
正文部分将展开对三相电机的原理进行详细阐述，包括其工作原理、构造和特点等方面的内容。
然后，将重点介绍三相电机正转的实现方法，包括各种控制方法和技术。
这部分将通过分析不同的实现方法和技术，探讨它们的优劣和适用范围，为读者提供了解三相电机正反转的详尽知识。
结论部分将总结整篇文章的内容，强调三相电机的正反转原理对现代工业的重要性和应用前景。
同时，对未来三相电机发展的方向和可能的创新进行展望和思考，为读者提供一个对该领域的启发。
通过以上的文章结构，读者可以系统地了解三相电机的正反转原理和应用前景，全面了解这一领域的研究现状和发展趋势。
同时，文章的逻辑结构清晰，让读者能够更好地理解和掌握相关知识。
1.3 目的目的：本文的目的是深入介绍三相电机的正反转原理及其实现方法，并探讨其在实际应用中的意义和前景。
电动机正反转的工作原理
电动机正反转的工作原理电动机是将电能转换为机械能的装置。
电动机的正反转指的是电动机转子的旋转方向，可通过改变电源电压的极性或是改变转子的绕组接线方式来实现。
下面将从电动机的基本结构和工作原理等方面详细说明电动机的正反转。
电动机的基本结构如下所示。
电动机主要由定子和转子两部分组成。
定子是由绕组和磁极组成，绕组通电后产生旋转磁场。
转子由永磁体或电磁铁芯组成，当定子产生旋转磁场时，转子受到磁力的作用而旋转。
同时，电动机还包括电刷和电刷架，电刷架固定在电动机壳体上，并通过电刷将电流引入定子的绕组中。
电动机的工作原理基于电磁感应现象。
当电流通过定子绕组时，磁体在绕组中形成旋转磁场。
这个旋转磁场会与转子中的磁场相互作用，产生力矩使转子旋转。
当电流方向改变时，磁体也会改变方向，进而改变旋转磁场的方向。
依据左手定则，旋转磁场方向的改变会导致产生相反的力矩，使得转子反向旋转，从而实现电动机的正反转。
电动机的正转和反转可以通过改变电源电压的极性实现。
当电源正极连接定子的极性时，定子绕组的电流方向与磁场方向一致，从而产生旋转磁场，使得转子正向旋转。
当电源负极连接定子的极性时，电流的方向与磁场方向相反，从而产生相反方向的力矩，使得转子反向旋转。
除了改变电源电压的极性外，还可以通过改变转子的绕组接线方式来实现电动机的正反转。
对于三相感应电动机，三相绕组的接线方式决定了电动机的旋转方向。
将三相绕组的任意两相交换接线，就可以实现电动机的正反转。
对于直流电动机，正反转的实现较为复杂。
直流电动机主要包括永磁直流电动机和电枢直流电动机两种类型。
永磁直流电动机是利用永磁体产生的恒定磁场与电枢绕组中的旋转磁场相互作用来实现转子旋转的。
调整电源电流的方向可以改变电枢绕组产生的磁场方向，从而实现电动机的正反转。
电枢直流电动机通过交换电枢绕组接线或是改变外部电阻来改变电枢绕组磁场的方向，进而实现电动机的正反转。
总结来说，电动机的正反转主要通过改变电源电压的极性或是改变转子的绕组接线方式来实现。
三相异步电动机正反转工作原理
三相异步电动机正反转工作原理
三相异步电动机是一种常见的电动机类型，它由三个相位的定子线圈和一个转子组成。
当电机接通电源后，电流会通过定子线圈，产生一个旋转的磁场。
这个磁场会引起转子上的感应电流，进而产生感应磁场。
在正转工作状态下，将电动机的正序三相电源接通，三个线圈分别形成一组旋转磁场，这些旋转磁场的方向和速度与定子磁场一致。
由于转子上的感应电流会随着定子磁场的旋转而产生一个力矩，这个力矩会使转子跟随旋转磁场一起旋转。
在反转工作状态下，将电动机的逆序三相电源接通，三个线圈形成的旋转磁场方向和速度与定子磁场相反。
同样的道理，转子上的感应电流引起的力矩也会使转子跟随旋转磁场反方向旋转。
不论是正转还是反转状态下，转子的旋转速度都会略低于旋转磁场的速度，这个差异被称为“滑差”。
滑差的存在是为了保持电机的运转稳定和产生转矩。
当负载增加时，滑差会增加，从而产生更多的转矩来应对负载需求。
总之，三相异步电动机的正反转工作原理是通过正序或逆序供电，产生旋转磁场，并利用感应电流引起的力矩使转子旋转。
三相异步电动机正反转原理
三相异步电动机正反转原理
三相异步电动机是一种常用的电动机类型，它可以实现正反转运转。
正转运转时，电动机的转子顺时针转动，反转运转时，电动机的转子逆时针转动。
那么，三相异步电动机正反转的原理是什么呢？
三相异步电动机是由定子和转子两部分组成的。
定子上有三个绕组，分别与三个相位的交流电源连接。
交流电源产生的电磁场在定子上形成一个旋转磁场，这个旋转磁场会感应到转子上的导体中的电流，从而使转子也产生一个旋转磁场。
定子和转子的旋转磁场之间的相对运动产生了电磁感应，从而使电动机产生了转矩，驱动负载旋转。
在三相异步电动机正转运转时，定子的三个绕组分别按照ABC相序接通电源，从而产生了顺时针方向的旋转磁场。
转子中的导体受到旋转磁场的作用，也会产生一个顺时针方向的旋转磁场，从而使电动机顺时针转动。
反转运转时，定子的三个绕组按照CBA相序接通电源，从而产生了逆时针方向的旋转磁场。
转子中的导体受到旋转磁场的作用，也会产生一个逆时针方向的旋转磁场，从而使电动机逆时针转动。
总之，三相异步电动机正反转的原理就是根据电源相序的不同，使定子产生不同方向的旋转磁场，从而使转子也产生相应方向的旋转磁场，最终实现电动机的正反转运转。
- 1 -。
三相异步电动机正反转控制电路原理
三相异步电动机正反转控制电路原理
三相异步电动机正反转控制电路通常采用交流接触器和翻转开关实现。
在交流电源接通后，翻转开关向正转或反转方向翻转，这会使得交流
接触器的接点闭合，将电源的三相电流输入到电动机的三个绕组中。
当电
动机开始运转时，它会产生旋转磁场，由于旋转磁场的转向与电机的接线
方式不同，电机的正/反转方向也会不同。
如果需要更精确地控制电机的正/反转，可以采用直流控制电路，使
用电子器件如晶闸管或MOSFET等来控制电机的电流方向和大小。
电动机正反转控制原理
电动机正反转控制原理
电动机正反转控制是通过改变电机绕组的接线方式来实现的。
其原理是根据正逆时针旋转的要求，将电机的相序进行调整。
具体来说，如果需要使电动机顺时针转动，就需要将三相电源的相位按照逆时针顺序依次连接到电机的A、B、C三个相位上。
而如果需要使电动机逆时针转动，则需要将三相电源的相位按照顺时针的顺序依次连接到电机的A、B、C三个相位上。
为了实现正反转控制，通常采用三相反转器来实现。
三相反转器由六个晶闸管或者三个双向晶闸管构成。
通过改变晶闸管的导通顺序，可以改变电机的相序，从而实现电机的正反转控制。
在正反转控制中，需要注意以下几点：
1. 正反转切换时，必须确保电机停止转动才能进行切换，否则可能会对电机和控制器造成损坏。
2. 切换过程中需要注意控制信号的稳定性和可靠性，以确保正反转切换的准确性。
3. 在切换时，还需要考虑电流和电压的变化情况，避免对电机造成冲击和损坏。
总之，电动机正反转控制通过改变电机绕组的接线方式，以及使用三相反转器来实现。
合理且准确的正反转控制可以确保电机的正常运行和使用。
三相电机正反转工作原理
三相电机正反转工作原理
三相电机的正反转工作原理基于三相交流电的相序变化。
以下是三相电机正反转的工作原理：
1. 三相供电：三相电机通常由三相电源供电，即三根相线分别连接到电机的三个相端子上。
这三个相线的电压呈120度相位差，形成一个旋转的电场。
2. 正转工作：在正转工作时，三相电机的三个绕组（定子绕组和转子绕组）之间形成一个旋转的磁场。
根据左手法则，电流通过定子绕组产生的磁场与电流通过转子绕组产生的磁场相互作用，产生一个力矩，使电机开始旋转。
3. 反转工作：要实现电机的反转，需要改变相序。
即将三相电源中的任意两根相线进行交换，这将改变电流通过定子绕组的方向，进而改变电机产生的磁场方向。
由于磁场方向的改变，电机开始以相反的方向旋转。
4. 相序保护：在实际应用中，为了保护电机和系统，通常使用相序保护装置来确保正确的相序。
这样，如果相序错误或交换，相序保护装置会中断电源，防止电机损坏。
总之，三相电机的正反转工作是通过改变三相电源的相序来实现的。
正向旋转时，相序按照固定的顺序供电，形成旋转的磁场；而反向旋转时，交换相序改变磁场方向，从而使电机反向旋转。
1/ 1。
电动机正反转控制原理
电动机正反转控制原理电动机正反转控制是指通过控制电动机的工作方式，使其实现正转和反转两种运动状态。
电动机正反转的控制原理是通过改变电动机的电源极性或者改变相序来实现的。
下面将详细介绍电动机正反转控制的原理。
首先，我们需要明确电动机的结构。
电动机通常由定子和转子两部分组成。
定子上绕有电线圈，电线圈中通以电流产生磁场。
而转子则是在磁场作用下产生转动力。
电动机正反转控制就是通过改变定子电流方向或者改变定子磁场方向来实现的。
一种常用的电动机正反转控制方法是通过改变电源极性来实现。
对于直流电机，可以通过改变接入电源的正负极来实现电动机的正反转。
当电源的正负极接入电机的两端时，电动机会正转；当电源的正负极反接时，电动机会反转。
这是一种简单有效的电动机正反转控制方法，适用于一些简单的应用场合。
另一种常用的电动机正反转控制方法是采用三相交流电机的顺序反转。
三相交流电机的正反转控制，一般是通过改变其输入端的三相电源的相序来实现。
在三相交流电机中，改变任意两相的接线位置，就可以改变电机的转向。
这种控制方法适用于大功率的交流电机，常见于工业生产中。
除了以上介绍的两种方法，还有一些其他电动机正反转控制的方法。
比如，通过改变电动机的转子绕组的连接方式、通过增加一种特殊的正反转控制装置等等。
这些方法各有优劣，应根据具体的应用场合和要求来选择适合的电动机正反转控制方法。
总的来说，电动机正反转控制的原理是通过改变电动机的磁场方向或者电源极性来实现的。
在实际应用中，我们需要根据不同类型的电动机、不同的应用场合和不同的控制要求来选择合适的控制方法。
同时，为了确保电动机的正常工作和延长电动机的使用寿命，我们还需在控制电动机正反转的过程中注意保护电动机，避免因控制不当而造成损坏。
因此，在设计和应用电动机正反转控制系统时，需要充分考虑各种因素，合理选择控制方法和控制参数。
总之，电动机正反转控制是电机控制领域的基础知识之一，了解电动机正反转控制的原理对于电机控制工程师和相关行业的从业人员来说是非常重要的。
电机正反转转向的工作原理
电机正反转转向的工作原理电机正反转转向的工作原理是指电机的转子在给定的电源输入下，能够在不同的方向上旋转。
电机正反转转向的实现是通过改变电机绕组的电流方向实现的。
电机正反转转向的实现原理主要包括单相电机和三相电机两种，下面将分别介绍。
一、单相电机正反转转向的工作原理：单相电机正反转转向的实现是通过改变定子的接线方式和绕组的电流方向来实现的。
单相电机通常采用两种接线方式，即交流供电的电压和电流均在单相绕组上产生的“串联接法”和交流供电的电压和电流分别在两相绕组上产生的“并联接法”。
1. 串联接法：单相电机通过串联接法接入交流电源，工作原理如下：当电源正半周期的电压加在绕组上时，产生感应电动势使绕组中的电流反向流动；当电源负半周期的电压加在绕组上时，感应电动势方向不变，但电源电压方向改变，使绕组中的电流仍然反向流动。
因此，单相电机的转子只能沿一个方向旋转，无法实现正反转转向。
为了实现单相电机的正反转转向，需要在绕组电路中添加一个辅助启动绕组和一个切换器，即启动电容器和启动开关。
在正转启动时，电容器通过启动开关与主绕组相连接，形成一个相位差，从而产生一个旋转磁场，引起电机旋转。
当电机旋转到一定速度后，启动开关切断启动电容器的电路，电机继续靠自身惯性运转。
在反转启动时，需要通过切换器改变电容器的接线，使主绕组和辅助启动绕组形成反向的相位差，从而改变电流方向，实现电机的反转。
2. 并联接法：单相电机通过并联接法接入交流电源，工作原理如下：在并联接法中，电流分别在两相绕组中流动，且两相绕组分别位于电机的两侧。
电机工作时，根据两相绕组的相位差，可以形成一个旋转磁场，从而引起电机旋转。
为了实现单相电机的正反转转向，需要在绕组电路中添加一个切换器，即切向开关。
在正转启动时，切向开关使两相绕组中的电流按照相位差的方向流动，形成一个旋转磁场，引起电机旋转。
当电机旋转到一定速度后，切向开关切换电流的流动方向，使两相绕组中的电流方向反向，从而改变电机的转动方向，实现电机的反转。
三相电机正反转接法
三相电机正反转接法一、引言三相电机是工业领域中常见的电动机类型之一，广泛应用于各种设备和机械中。
在实际应用中，我们经常需要控制三相电机的正反转，即改变电机旋转方向。
本文将介绍三相电机正反转接法的原理、方法和注意事项。
二、三相电机基础知识在深入了解三相电机正反转接法之前，我们先来了解一些与三相电机相关的基础知识。
2.1 三相电源供电三相电机通常由三个交流电源供电，这些交流电源的频率和幅值一般是固定的。
在工业领域中，常见的三相供电标准为50Hz或60Hz。
2.2 三相感应电动机三相感应电动机是最常见的三相电动机类型。
它包含一个定子和一个旋转部分，称为转子。
当通过定子绕组通入交流电时，在磁场作用下，产生一个旋转磁场。
这个旋转磁场会感应出在转子上产生旋转力矩，使得转子开始旋转。
2.3 相序在三相电机中，相序指的是三个交流电源的相位关系。
常见的相序有正序和反序两种。
正序表示三个电源的相位按照ABC顺序排列，反序则表示按照CBA顺序排列。
三、三相电机正反转接法三相电机正反转接法是通过改变三个交流电源的接线方式来控制电机的旋转方向。
下面将介绍两种常见的正反转接法：正序和反序。
3.1 正序接法在正序接法中，将三个交流电源依次连接到三相感应电动机的定子绕组上。
具体连接方式如下：•A相交流电源连接到A相定子绕组•B相交流电源连接到B相定子绕组•C相交流电源连接到C相定子绕组当正序接法应用于三相感应电动机时，电机会按照设定的旋转方向进行正常运转。
3.2 反序接法在反序接法中，将三个交流电源按照CBA顺序依次连接到三相感应电动机的定子绕组上。
具体连接方式如下：•C相交流电源连接到A相定子绕组•B相交流电源连接到B相定子绕组•A相交流电源连接到C相定子绕组当反序接法应用于三相感应电动机时，电机会按照与正序相反的方向进行旋转。
四、注意事项在使用三相电机正反转接法时，需要注意以下几点：4.1 电源参数匹配确保所使用的交流电源参数（频率、幅值）与三相电机的额定参数匹配，以免对电机造成损坏。
