管道局部水头损失实验(完成)
沿程水头损失实验报告
竭诚为您提供优质文档/双击可除沿程水头损失实验报告篇一：沿程水头损失实验沿程水头损失实验一、实验目的要求1、加深了解圆管层流和紊流的沿程水头损失随平均流速变化的规律，绘制lghf~lgv曲线；2、掌握管道沿程阻力系数的量测技术和应用气—水压差计及电测仪测量压差的方法；3、将测得的Re~?关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力。
二、实验装置本实验的装置如图7.1所示图7.1自循环沿程水头损失实验装置图1．自循环高压恒定全自动供水器；2．实验台；3．回水管；4．水压差计；6．实验管道；7．水银压差计；8．滑支测量尺；9．测压点；10．实验流量调节阀；11．供水管与供水阀；12．旁通管与旁通阀；13．稳压筒。
根据压差测法不同，有两种方式测压差：1、低压差时用水压差计量测；2、高压差时用电子量测仪（简称电测仪）量测(但本仪器暂时不能测定高压)。
本实验装置配备有：1、自动水泵与稳压器自循环高压恒定全自动供水器由离心泵、自动压力开关、气—水压力罐式稳压器等组成。
压力超高时能自动停机，过低时能自动开机。
为避免因水泵直接向实验管道供水而造成的压力波动等影响，离心泵的输水是先进入稳压器的压力罐，经稳压后再送向实验管道。
24图7.21.压力传感器；2.排气旋钮；3.连接管；4.主机2、旁通管与旁通阀由于本实验装置所采用水泵的特性，在供小流量时有可能时开时停，从而造成供水压力的较大波动，为了避免这种情况出现，供水器设有与蓄水箱直通的旁通管（图中未标出）。
通过分流可使水泵持续稳定运行。
旁通管中设有调节分流量至蓄水箱的阀门，即旁通阀，实验流量随旁通阀开度减小（分流量减小）而增大。
实际上旁通阀又是本装置用以调节流量的重要阀门之一。
3、稳压筒为了简化排气，并防止实验中再进气，在传感器前连接由2只充水（不满顶）之密封立筒构成。
4、电测仪由压力传感器和主机两部分组成，经由连通管将其接入测点（图7.2），压差读数（以厘米水柱为单位）通过主机显示。
流体力学实验沿程水头损失实验
流体力学实验沿程水头损失实验1、实验背景流体力学实验沿程水头损失实验，是检测管道内沿程水头损失的一种实验。
水头损失是指在流体穿越管道时，因管道内部阻力的影响而导致的水头的损失，有时也被称作“压降”、“水柱损失”或“支路损失”。
2、实验简介流体力学实验沿程水头损失实验，以水为试介质研究水力学系统中管段内部沿程水头损失情况。
实验中，试介质以恒定流量从原始口流进管段，然后在管段的各个流量节点处（一般为管段的头、中、尾端）测量出口水头，以计算各流量节点的沿程水头损失力学量。
3、实验装置实验装置由源池、管道段1、管道段2、准确流量计及水头测量箱组成。
在源池中放入水，流量计控制入口水流量，管道段1将水从源池传输至水头测量箱，通过水头测量箱测量出口水头，管道段2从水头测量箱传输至终端保持绝对空间关系；准确流量计用于控制入口水流量，并以L/s作为单位。
4、实验方法（1）连接实验装置：将源池、管道段1、管道段2、准确流量计及水头测量箱依正确方法接连，并安排管道段1和管道段2在上下水头测量箱之间的水管分布形状为等距、均匀曲线分布。
（2）进行实验：在管段中逐步增加流量，记录出口水头及入口流量，并计算管段沿程水头损失量。
控制流量的步进及时间间隔，根据实验要求调节，实验中流量控制最好以步进方式增加，以获得较大量程的测量结果。
（3）测量出口水头：采用水头测量箱测量出口水头，并及时记录出口水头，一般多次测量后取平均值，以真实反映出口水头。
（4）数据处理：根据测量的结果，绘制出管段入口流量-出口水头的曲线，拟合该曲线，确定各流量点沿程水头损失量。
5、实验结果探讨通过流体力学实验沿程水头损失实验可以获得管段内各流量点的沿程水头损失量，从而更客观地分析管道水力特性，为更精确地计算水力系统水头和流量，以及实施管段针对性设计提供支持。
04 局部水头损失实验

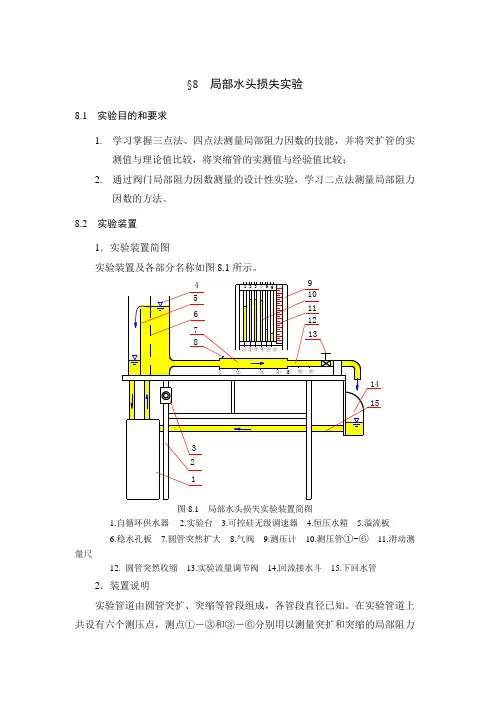

§8 局部水头损失实验8.1 实验目的和要求1.学习掌握三点法、四点法测量局部阻力因数的技能，并将突扩管的实测值与理论值比较，将突缩管的实测值与经验值比较；2.通过阀门局部阻力因数测量的设计性实验，学习二点法测量局部阻力因数的方法。
8.2 实验装置1．实验装置简图实验装置及各部分名称如图8.1所示。
图8.1 局部水头损失实验装置简图1.自循环供水器2.实验台3.可控硅无级调速器4.恒压水箱5.溢流板6.稳水孔板7.圆管突然扩大8.气阀9.测压计10.测压管①~⑥11.滑动测量尺12. 圆管突然收缩13.实验流量调节阀14.回流接水斗15.下回水管2．装置说明实验管道由圆管突扩、突缩等管段组成，各管段直径已知。
在实验管道上共设有六个测压点，测点①－③和③－⑥分别用以测量突扩和突缩的局部阻力因数。
其中测点①位于突扩的起始界面处，这里引用公认的实验结论 “在突扩的环状面积上的动水压强近似按静水压强规律分布”，认为该测点可用以测量小管出口端中心处压强值。
气阀8用于实验开始时排除管中滞留气体。
3．基本操作方法(1) 排气。
启动水泵待恒压水箱溢流后，关闭实验流量调节阀13，打开阀8排除管中滞留气体。
排气后关闭阀8，并检查测压管各管的液面是否齐平，若不平，重复排气操作，直至齐平。
(2) 测压管水头用测压计测量，基准面可选择在滑动测量尺零点上。
(3) 流量测量。
实验流量用阀13调节，流量由称重法测量，用秒表计时，用电子称称重。
8.3 实验原理流体在流动的局部区域，如流体流经管道的突扩、突缩和闸门等处(图4.4.2)，由于固体边界的急剧改变而引起速度分布的变化，甚至使主流脱离边界，形成旋涡区，从而产生的阻力称为局部阻力。
由于局部阻力作功而引起的水头损失称为局部水头损失，用h j 表示。
局部水头损失是在一段流程上，甚至相当长的一段流程上完成的，如图8.2，断面1至断面2，这段流程上的总水头损失包含了局部水头损失和沿程水头损失。
局部阻力损失实验报告
局部阻力损失实验报告局部阻力损失实验报告局部阻力损失实验前言：工农业生产的迅速发展, 使石油管路、给排水管路、机械液压管路等, 得到了越来越广泛的应用。
为了使管路的设计比较合理, 能满足生产实际的要求, 管路设计参数的确定显得更为重要。
管路在工作过程中存在沿程损失和局部阻力损失，合理确定阻力系数是使设计达到实际应用要求的关键。
但是由于扩张、收缩段的流动十分复杂，根据伯努利方程和动量方程推导出的理论值往往与具体的管道情况有所偏差，一般需要实验测定的局部水头损失进行修正或者得出经验公式用于工业设计。
在管路中, 经常会出现弯头, 阀门, 管道截面突然扩大, 管道截面突然缩小等流动有急剧变化的管段, 由于这些管段的存在, 会使水流的边界发生急剧变化, 水流中各点的流速, 压强都要改变, 有时会引起回流, 旋涡等, 从而造成水流机械能的损失。
例如，流体从小直径的管道流往大直径的管道, 由于流体有惯性, 它不可能按照管道的形状突然扩大, 而是离开小直径的管道后逐渐地扩大。
因此便在管壁拐角与主流束之间形成漩涡, 漩涡靠主流束带动着旋转, 主流束把能量传递给漩涡、漩涡又把得到的能量消耗在旋转中( 变成热而消散) 。
此外, 由于管道截面忽然变化所产生的流体冲击、碰撞等都会带来流体机械能的损失。
摘要：本实验利用三点法测量扩张段的局部阻力系数，用四点法量测量收缩段的局部阻力系数，然后与圆管突扩局部阻力系数的包达公式和突缩局部阻力系数的经验公式中的经验值进行对比分析，从而掌握用理论分析法和经验法建立函数式的技能。
进而加深对局部阻力损失的理解。
三、实验原理写出局部阻力前后两断面的能量方程，根据推导条件，扣除沿程水头损失可得：1．突然扩大采用三点法计算，下式中实测hje?[(Z1?p1hf1?2由hf2?3按流长比例换算得出。
p2)?)?12g2]?[(Z2?22g2hf12]ehje/12g2理论?e?(1A1A22)hjee,12g22．突然缩小采用四点法计算，下式中B点为突缩点，换算得出。
沿程水头损失 实验报告
沿程水头损失实验报告沿程水头损失实验报告引言：沿程水头损失是指水流在流动过程中由于各种因素的作用而导致能量损失的现象。
在工程设计和水力学研究中，准确估计和控制沿程水头损失对于保证工程安全和水资源的合理利用至关重要。
本实验旨在通过实际测量和分析，探究沿程水头损失的特点和影响因素，为相关领域的研究和应用提供参考。
实验装置与方法：本实验采用了一条直管道模型，模拟了实际工程中的水流情况。
实验装置包括进水管、直管道和出水管，通过调节流量控制阀来控制水流的速度。
实验中使用了压力传感器和流量计等仪器设备，对水流的压力和流速进行了测量。
实验过程与结果：首先，我们设置了不同的流量条件，分别测量了不同位置处的水流压力和流速。
通过实验数据的分析，我们得到了沿程水头损失的变化规律。
结果表明，在相同流量条件下，沿程水头损失随着流动距离的增加而逐渐增大。
这是因为水流在通过直管道时，受到了阻力、摩擦和弯曲等因素的影响，从而导致了能量的损失。
同时，我们还发现水头损失的增加速度随着流量的增加而加快，这意味着在高流量条件下，沿程水头损失更为显著。
进一步分析发现，沿程水头损失还受到管道粗糙度、流速和管道长度等因素的影响。
实验中我们通过改变管道的材质和长度，以及调节流量控制阀来模拟不同工程条件下的水头损失情况。
结果表明，管道的粗糙度越大，水头损失越明显；管道长度的增加也会导致水头损失的增加。
此外，流速的变化对水头损失的影响较为复杂，低流速时水头损失较小，但过高的流速同样会导致能量的损失。
讨论与结论：通过本次实验，我们对沿程水头损失的特点和影响因素有了初步的认识。
实验结果表明，沿程水头损失是一个复杂的现象，受到多种因素的综合影响。
在实际工程中，我们应该根据具体情况，综合考虑各种因素，并采取相应的措施来减小水头损失，提高水流的利用效率。
总之，沿程水头损失是水力学研究和工程设计中的一个重要问题。
本实验通过实际测量和分析，揭示了水头损失的变化规律和影响因素，为相关领域的研究和应用提供了参考。
局部水头损失实验报告
开课实验室：2010年 月 日
学院
城环学院
年级、专业Leabharlann 班姓名成绩课程
名称
流体力学与水泵实验
实验项目
名 称
局部水头损失实验
指导教师
教师评语
教师签名：
年 月 日
一、实验目的
1.掌握三点法、四点法测量局部水头损失与局部阻力系数的技能。
2.验证圆管突然扩大局部阻力系数公式及突然缩小局部阻力系数经验公式。
测点间距；L1-2= ；L2-3= ；L3-4= ；L4-b= ；Lb-5= ；L5-6=
（2） 实验记录与计算
测试数据记录表
序号
体积
V／cm3
时间
T／s
流量
Q／（cm／s）
测压管读数
1
2
3
4
5
6
1
2
3
4
5
实验数据计算表
局部阻力形式
序号
流量
Q/( /s)
断面前测点
断面后测点
前后断面实测沿程水头损失
实测局部水头损失
绝大多数的局部阻力系数ξ只能通过实验测定，不同的边界开关局部阻力系数ξ不同，只有少数局部阻力系数可以用理论分析得出。
如突然扩大的局部水头损失与阻力系数：
或
或
对于突然缩小的局部阻力系数为：
三、使用仪器、材料
1.自循环供水器 2.实验台 3.可控硅无级调速器 4. 水箱
5. 溢流板 6. 稳水孔板 7突然扩大实验管段 8.测压管
实测局部阻力系数
理论局部水头损
失
总水头H
总水头H
突然扩大
1
2
3
局部阻力损失实验报告
局部阻力损失实验前言：工农业生产的迅速发展, 使石油管路、给排水管路、机械液压管路等, 得到了越来越广泛的应用。
为了使管路的设计比较合理, 能满足生产实际的要求, 管路设计参数的确定显得更为重要。
管路在工作过程中存在沿程损失和局部阻力损失，合理确定阻力系数是使设计达到实际应用要求的关键。
但是由于扩张、收缩段的流动十分复杂，根据伯努利方程和动量方程推导出的理论值往往与具体的管道情况有所偏差，一般需要实验测定的局部水头损失进行修正或者得出经验公式用于工业设计。
在管路中, 经常会出现弯头, 阀门, 管道截面突然扩大, 管道截面突然缩小等流动有急剧变化的管段, 由于这些管段的存在, 会使水流的边界发生急剧变化, 水流中各点的流速, 压强都要改变, 有时会引起回流, 旋涡等, 从而造成水流机械能的损失。
例如，流体从小直径的管道流往大直径的管道, 由于流体有惯性, 它不可能按照管道的形状突然扩大, 而是离开小直径的管道后逐渐地扩大。
因此便在管壁拐角与主流束之间形成漩涡, 漩涡靠主流束带动着旋转, 主流束把能量传递给漩涡、漩涡又把得到的能量消耗在旋转中( 变成热而消散) 。
此外, 由于管道截面忽然变化所产生的流体冲击、碰撞等都会带来流体机械能的损失。
摘要：本实验利用三点法测量扩张段的局部阻力系数，用四点法量测量收缩段的局部阻力系数，然后与圆管突扩局部阻力系数的包达公式和突缩局部阻力系数的经验公式中的经验值进行对比分析，从而掌握用理论分析法和经验法建立函数式的技能。
进而加深对局部阻力损失的理解。
三、实验原理写出局部阻力前后两断面的能量方程，根据推导条件，扣除沿程水头损失可得： 1．突然扩大采用三点法计算，下式中12f h -由23f h -按流长比例换算得出。
实测 2211221212[()][()]22je f p p h Z Z h ggαυαυγγ-=++-+++理论 212(1)e AA ζ'=-2．突然缩小采用四点法计算，下式中B 点为突缩点，4f Bh -由34f h -换算得出，5fB h -由56f h -换算得出。
局部阻力损失实验报告
局部阻力损失实验前言：工农业生产的迅速发展, 使石油管路、给排水管路、机械液压管路等, 得到了越来越广泛的应用。
为了使管路的设计比较合理, 能满足生产实际的要求, 管路设计参数的确定显得更为重要。
管路在工作过程中存在沿程损失和局部阻力损失，合理确定阻力系数是使设计达到实际应用要求的关键。
但是由于扩张、收缩段的流动十分复杂，根据伯努利方程和动量方程推导出的理论值往往与具体的管道情况有所偏差，一般需要实验测定的局部水头损失进行修正或者得出经验公式用于工业设计。
在管路中, 经常会出现弯头, 阀门, 管道截面突然扩大, 管道截面突然缩小等流动有急剧变化的管段, 由于这些管段的存在, 会使水流的边界发生急剧变化, 水流中各点的流速, 压强都要改变, 有时会引起回流, 旋涡等, 从而造成水流机械能的损失。
例如，流体从小直径的管道流往大直径的管道, 由于流体有惯性, 它不可能按照管道的形状突然扩大, 而是离开小直径的管道后逐渐地扩大。
因此便在管壁拐角与主流束之间形成漩涡, 漩涡靠主流束带动着旋转, 主流束把能量传递给漩涡、漩涡又把得到的能量消耗在旋转中( 变成热而消散) 。
此外, 由于管道截面忽然变化所产生的流体冲击、碰撞等都会带来流体机械能的损失。
摘要：本实验利用三点法测量扩张段的局部阻力系数，用四点法量测量收缩段的局部阻力系数，然后与圆管突扩局部阻力系数的包达公式和突缩局部阻力系数的经验公式中的经验值进行对比分析，从而掌握用理论分析法和经验法建立函数式的技能。
进而加深对局部阻力损失的理解。
三、实验原理写出局部阻力前后两断面的能量方程，根据推导条件，扣除沿程水头损失可得： 1．突然扩大采用三点法计算，下式中12f h -由23f h -按流长比例换算得出。
实测 2211221212[()][()]22je f p p h Z Z h ggαυαυγγ-=++-+++理论 212(1)e AA ζ'=-2．突然缩小采用四点法计算，下式中B 点为突缩点，4f B h -由34f h -换算得出，5fB h-由56f h -换算得出。
水力学 局部水头损失量测实验
= ( A2 A1
− 1)2
v22 2g
≡ζ2
v22 2g
，
或
hj
=
(v2 − v1)2 2g
= (1 −
A1 )2 A2
v12 2g
≡
ζ1
v12 2g
.
可见
ζ1
= (1 −
A ( A2 A1
− 1)2 .
z 突扩圆管局部水头损失之所以能够导出上述解析表达式是因为：①我们假设 1-1 断面上
2． 掌握测定管道局部水头损失系数的方法，并将突扩管的实测值与理论值比较，将突缩管 的实测值与经验值比较。
3． 学习用测压管测量压强和用体积法测流量的实验技能。
实验步骤
1． 认真阅读实验目的要求、实验原理和注意事项。 2． 查阅用测压管量测压强和用体积法（手工、自动）量测流量的原理和步骤。 3． 对照实物了解仪器设备的使用方法和操作步骤，做好准备工作后，启动抽水机，打开进
实验数据记录
仪器编号：
有关常数：d1 = mm，d2 =
mm
测
测管液面高程读数
次
∇ 1 ∇ 2 ∇ 3 ∇ 4 ∇ 5 ∇ 6 ∇ 7 ∇ 8 ∇ 9 ∇ 10 ∇ 11 ∇ 12 ∇ 13 ∇ 14 ∇ 15
1
2
#
测次
测管液面高程读数
∇ 16
∇ 17
∇ 18
∇ 19
∇ 20
∇ 21
1
2
#
流量
Δt
ΔV
应尽可能接近，又要保证局部水头损失全部产生在两断面之间。经过测量两断面的测管
水头差和流经管道的流量，进而推算两断面的速度水头差，就可测得局部水头损失。
z 局部水头损失系数是局部水头损失折合成速度水头的比例系数，即
沿程水头损失实验报告
4.排气。
1)测压架端软管排气：连续开关旁通阀数次，待水从测压架中经过即可。排气完毕，打开旁通阀。若测压管内水柱过高，可打开测压架顶部放气阀，（所有阀门都打开，）水柱自动降落，至正常水位拧紧放气阀即可。
2)传感器端软管排气：关闭流量调节阀，打开传感器端排气阀，传感器内连续出水，关闭排气阀，排气完成。
3)关闭流量调节阀，观察测压架内两水柱是否齐平，不平，找出原因并排除；齐平，实验准备完成，实验开始。
（二）层流实验
5.全开进水阀、旁通阀，微开流量调节阀，当实验管道两点压差小于2cm(夏天)~3cm（冬天）时，管道内呈层流状态，待压力稳定，测量流量、温度、测压管内压差。
6.改变流量3~5次，重复上述步骤。其中第一次实验压差 ，逐次增加 。
沿程损失实验损失实验仪器由自循环供水器（循环水泵）、供水阀、旁通阀、无极调速器、试验管道、水封器、压力传感器、电测仪、压差计（气阀、滑动测量尺）、流量调节器、接水盒、回水管等组成。
四、实验步骤
（一）实验准备
1.检查实验装置。看实验设备是否连接完善。
2.开启所有阀门，（包括进水阀、旁通阀、流量调节阀）。
（三）紊流实验
7.关闭流量调节阀，将电测仪读数（即管道两测点压差）调零。
8.夹紧测压架两端夹子，防止水流经测压架。
9.全开流量调节阀、进水阀，适当关小旁通阀开度，增大实验管道内流量，待流量稳定之后，测量流量、温度、电测仪读数（即实验管道两测点压差）。
10.改变流量3~5次，重复上述步骤。其中第一次实验压差 ，逐次增加 ，直至流量最大。
h1
பைடு நூலகம்h2
1
2
3
4
5
6
7
计算原理：
局部损失实验
局部阻力损失实验局部水头定义及局部阻力产生的原因：在边界急剧变化的区域，由于速度的大小和方向发生急剧变化而产生漩涡，导致流动阻力大大增加，形成了比较集中的能量损失，叫局部水头损失，记作h。
一般发生在j渐扩渐缩段（如发动机喷管，风洞发散段），突扩突缩段(输送流体的管路直径变化俗称变径部位），阀门，弯管，分流合流等部位。
局部水头损失在流体运行系统中是大量存在的，雷诺数越大，在计算中越要被充分考虑。
局部损失种类繁多，大部分不能用理论方法计算，需要用实验来测定。
本实验指定用三点法和四点法测量突扩和突缩这种类型局部阻力损失系数。
一、实验目的要求1、掌握三点法、四点法量测局部阻力系数的技能。
2、通过对园管突扩局部阻力系数的包达公式和突缩局部阻力系数的经验公式的实验验证与分析，熟悉用理论分析法和经验法建立函数式的途径。
3、仔细观察流动图谱，加深对局部阻力损失机理的理解。
4、了解测量局部阻力损失的一般思路和方法。
二、实验装置实验装置如图7.1所示。
由实验平台系统、实验管路系统、压差测量系统组成。
实验平台系统由下游水箱、水泵、实验台桌、可控硅无级调速器、恒压水箱、溢流板、稳水板、流量调节阀、辅助连接管路等组成，提供溢流式恒定水头，流量连续可调。
实验D D D，标示与上游水箱管路系统由三种不同直径有机玻璃圆管组成，直径分别为、、123正面，上边布置6个测压管测点。
压差测量系统由测压管、滑动测量尺、连接软管等组成。
实验管道由小→大→小三中已知管径的管道组成，测点1—3用来测量突扩的局部水头损失系数，用了三个测点，就是所谓三点法。
3—6测点用来测量突缩的局部阻力损失系数。
用了四个测点，这就是所谓四点法。
其中测点1位于突扩界面处，用以测量小管出口端压强值。
6个测点和测压板的6个测压管用透明软管一一对应连接，当连接测点和测压板的软管充满连续的液体，测点的压力就可以在测压管上准确的反应出来。
待测压管水面稳定下来后，通过滑动测尺就可以测记测点的压力值。
管道局部水头损失实验(完成)-局部水头损失实验
武汉大学教学实验报告实验名称 管道局部水头损失实验 指导老师 姓名吴前进年级11级学号2011301580067成绩一：预习部分1：实验目的 2:实验基本原理3：主要仪器设备（含必要的元器件，工具）一、实验目的1、掌握测定管道局部水头损失系数ζ的方法。
2、将管道局部水头损失系数的实测值与理论值进行比较。
3、观测管经突然扩大时旋涡区测压管水头线的变化情况和水流情况，以及其他各种边界突变情况下的测压管水头线的变化情况。
二、实验原理由于边界形状的急剧改变，水流就会与边界分离出现旋涡以及水流流速分布的改组，从而消耗一部分机械能。
单位重量液体的能量损失就是水头损失。
边界形状的改变有水流断面的突然扩大或突然缩小、弯道及管路上安装阀门等。
局部水头损失常用流速水头与与系列的乘积表示。
gvh j 2ζ=式中：ζ—局部水头损失系数。
系数ζ是流动形状与边界形状的函数，即ζ= f （Re ，边界形状）。
一般水流Re 数足够大时，可认为系数ζ不再随Re 数而变化，而看作常数。
管道局部水头损失目前仅有突然扩大可采用理论分析，并可得出足够精确的结果。
其他情况则需要用实验方法测定ζ值。
突然扩大的局部水头损失可应用动量方程与能量方程及连续方程联合求解得到如下公式：22112112122222)1(,2)1(,2A Ag v h A Ag v h j j -==-==ζζζζ 式中，A 1和v 1分别为突然扩大上游管段的断面面积和平均流速；A 2和v 2分别为突然扩大下游管段的断面面积和平均流速。
三、实验设备实验设备及各部分名称如图一所示。
二：实验操作部分1：实验数据，表格及数据处理 2：实验操作过程（可用图表示） 3结论图一 局部水头损失实验仪四、实验步骤1、熟悉仪器，记录管道直径D 和d 。
2、检查各测压管的橡皮管接头是否接紧。
3、启动抽水机，打开进水阀门，使水箱充水，并保持溢流，使水位恒定。
4、检查尾阀K 全关时测压管的液面是否齐平，并保持溢流，使水位恒定。
沿程水头损失实验报告
沿程水头损失实验报告一、实验目的。
本实验旨在通过实际操作，探究沿程水头损失的特点和规律，加深对流体力学中水头损失的理解，并提高实验操作技能。
二、实验原理。
沿程水头损失是指流体在管道中流动过程中由于摩擦力和局部阻力等因素导致的水头损失。
根据伯努利方程，流体在不同位置的水头损失可表示为Δh=ΣhL，其中Δh为总水头损失，ΣhL为各种损失的总和。
在实际管道中，水头损失主要包括摩擦损失、局部阻力损失和突然扩大或收缩处的损失。
三、实验仪器和设备。
1. 水泵。
2. 直径不同的管道。
3. 流量计。
4. 压力表。
5. 水桶。
6. 水尺。
7. 实验台架。
四、实验步骤。
1. 将水泵接通电源，使其工作正常。
2. 将流量计、压力表等设备连接到管道上。
3. 打开水泵，调节流量，记录不同流速下的压力和水位。
4. 根据实验数据计算不同位置的水头损失。
5. 对实验数据进行分析和总结。
五、实验数据及结果。
通过实验测得不同流速下的压力和水位数据，根据实验数据计算得到不同位置的水头损失。
实验结果表明，在管道内部摩擦力较大的地方，水头损失较大；而在突然扩大或收缩处，水头损失也较为显著。
实验数据与理论计算结果基本吻合，验证了水头损失的特点和规律。
六、实验分析。
通过本次实验，我们深刻认识到了沿程水头损失的特点和规律。
在实际工程中，合理减小水头损失对于提高管道输送效率至关重要。
因此，我们需要在设计和施工中充分考虑水头损失的影响因素，采取有效措施减小水头损失，确保管道运行的稳定和高效。
七、实验总结。
本次实验通过实际操作，深入探究了沿程水头损失的特点和规律，加深了对流体力学中水头损失的理解。
通过实验数据的分析和计算，验证了水头损失的影响因素和计算方法。
在今后的学习和工作中，我们将继续努力，不断提高实验操作技能，加深对流体力学理论知识的理解，为工程实践提供坚实的理论基础和技术支持。
八、参考文献。
1. 《流体力学》，朱光华，清华大学出版社。
2. 《流体力学实验指导》，李强，北京大学出版社。
实验三 圆管道沿程水头损失实验
1. 加 深 了 解 圆 管 层 流 和 紊 流 的 沿 程 水 头 损 失 随 平 均 流 速 变 化 的 规 律 并 绘 制 lg h f − lg v 曲线；
2. 掌握管道沿程阻力系数的测量技术和应用气-水压差计及电测仪测量压差的方法； 3. 将测得 Re~λ 关系值与莫迪图对比，分析其合理性，进一步提高实验结果分析能力。 二、实验装置 本实验的装置如图 1 所示
泡为止。打开旁通阀，关闭流量调节阀，经过 4~6 分钟检查测液架水柱液面是否水 平，水柱液面不平则观察胶管是否有气泡，若无气泡则调整测液架，使水柱液面水
平。
2. 关闭流量调节阀，打开传感器排气阀，观察有水流出，至胶管内无气泡为止，拧紧
排气阀，排气完毕。调整压力传感器至显示值为“000”为止。
3. 测压架水煮过高，需打开旁通阀、流量调节阀、进水阀、测压架两侧开关和测压架
图 1 实验装置 1.循环高压恒定全自动供水器；2.实验装置本体；3.回水管；4.水压差计；5.测压计； 6.实验管道；7.电子测量仪；8.滑动测量尺；9.测压点；10.实验流量调节阀；11.供 水管与供水阀；12.旁通管与旁通阀；13.稳压筒
根据压差测量方法不同，有两种形式： 形式Ⅰ 压差计测压差。低压差用水压差计测量；高压差用水银多管式压差计测量。 形式Ⅱ 电子测量仪测压差。低压差扔用水压差计测量；而高压差用电子测量仪（简称 电测仪）测量。 本实验装置配备有： 1. 自动控制水泵与稳压器
不能完全解决问题，因此需要广泛采用半经验的理论和实验研究方法。流体沿内径均匀 的管道流动时，产生的沿程损失hf,就是一个与管长L、管壁粗糙度ε、流体的平均流速V、 密度ρ、运动黏度v及稳态有关的复杂问题。
局部水头损失实验
水利水电学院水利类专业2011年6月11日
实验名称
局部水头损失实验
指导教师
赵昕
姓名
年级
学号
成绩
一、预习部分
1．实验目的
2．实验基本原理
3．主要仪器设备（含必要的元器件、工具）
1、实验目的：
(1)掌握测定管道局部水头损失系数 的方法。
(2)将管道局部水头损失系数的实测值与理论值进行比较。
(3)观测管经突然扩大时旋涡区测压管水头线的变化情况和水流情况，以及其他各种边界突变情况下的测压管水头线的变化情况。
(3)用体积法测量流量时，量筒的水必须倒进接水槽，保证水正常循环。
2.实验数据，表格及数据处理
（1）圆管直径D=2.7cm，圆管直径d=1.46cm。
（2）实验过程数据及计算结果：
， 。
3、实验结论
三、实验效果分析（包括仪器设备等使用效果）
1、实验成果的评价
实验过程中，由于突扩断面后水流流速很不稳定，所以只能测扩大管道中断的流速，然而实验过程中了扩大段管道的沿程水头损失，所以实测结果与理论值存在的偏差。在流速的测量中也存在着一定的误差。
（3）在相同管径变化条件下，相应于同一流量，其突然扩大的 值是否一定大于突然缩小的 值？
答：不一定，由公式：扩大： 1=（A1／A2－1）2， 2=(A2／A1－1）2，缩小： 缩小＝0.5（1－A1／A2），可知 的大小只与A1／A2有关。
（4）不同的Re数时，局部水头损失系数 值是否相同？通常 值是否为一常数？
答：， 值与流态有关，特别是在紊流区和层流区，不同Re数，表示不同的流态。但是在一般常见的Re数下， 变化非常小，故 值可看为一常数。
教
师
[水力学局部水头损失量测实验]水力学局部水头损失[修改版]
![[水力学局部水头损失量测实验]水力学局部水头损失[修改版]](https://img.taocdn.com/s3/m/8c7f6d79d0d233d4b04e69d8.png)
清华大学水利水电工程系水力学实验室水力学流体力学课程教学实验指示书局部水头损失量测实验原理简介z 有压管道恒定流遇到管道边界的局部突变→流动分离形成剪切层→剪切层流动不稳定，引起流动结构的重新调整，并产生旋涡→平均流动能量转化成脉动能量，造成不可逆的能量耗散。
与沿程因摩擦造成的分布损失不同，这部分损失可以看成是集中损失在管道边界的突变处，每单位重量流体承担的这部分能量损失称为局部水头损失。
z 根据能量方程，局部水头损失2α1v12α2v2p1p2−)−(z2++， hj=(z1+ρgρg2g2g这里我们认为因边界突变造成的能量损失全部产生在1-1，2-2两断面之间，不再考虑沿程损失。
上游断面1-1应取在由于边界的突变，水流结构开始发生变化的渐变流段中，下游2-2断面则取在水流结构调整刚好结束，重新形成渐变流段的地方。
总之，两断面应尽可能接近，又要保证局部水头损失全部产生在两断面之间。
经过测量两断面的测管水头差和流经管道的流量，进而推算两断面的速度水头差，就可测得局部水头损失。
z 局部水头损失系数是局部水头损失折合成速度水头的比例系数，即ζ=hjαv22g.当上下游断面平均流速不同时，应明确它对应的是哪个速度水头？例如，对于突扩圆管就有ζ1=hjαv122g和ζ2=hj2αv22g之分。
其它情况的局部损失系数在查表或使用经验公式确定时也应该注意这一点。
通常情况下对应下游的速度水头。
z 局部水头损失系数随流动的雷诺数而变，即ζ=f(re)，但当雷诺数大到一定程度后，ζ值成为常数。
在工程中使用的表格或经验公式中列出的ζ就是指这个范围的数值。
z 局部水头损失的机理复杂，除了突扩圆管的情况以外，一般难于用解析方法确定，而要通过实测来得到各种边界突变情况下的局部水头损失系数。
z 对于突扩圆管的情况，局部水头损失系数有理论结果，推导如下：流动经过突扩圆管的局部水头损失α1v12α2v2p1p2−)−(z2++ hj=(z1+，ρgρg2g2g取1-1，2-2两断面如图，这里要特别注意1-1断面取为突扩开始的断面，2-2断面则取在水流结构调整刚好结束，重新形成渐变流段的地方。
水力学与泵站实验—局部水头损失
《流体力学、泵与泵站综合实验》实验报告
开课实验室：流体力学实验室年月日
六、实验结果及分析
扩大：1 Q=87.6cm³/s时
==1.44cm/s ===27.88cm/s ==126.23cm/s
理论局部阻力系数=（1—）²=0.65 hj=ξ=6.88
2 Q=83.88 cm³/s时
同理可得，ζ=0.63 h j=6.31
3 Q=82.00 cm³/s时
同理可得ζ=0.64 hj=6.03
4 Q=77.34 cm³/s时
同理可得ζ=0.64 hj=5.36
5 Q=71.80cm³/s时
同理可得ζ=0.64 hj=4.62
实验分析：
1结合实验成果，分析知，突然扩大条件下的局部水头损失比突然缩小条件下的水头损失大。
2不同雷诺数下突然扩大的局部阻力系数相同。
3 从内部机理上来说。
局部阻力是由于边界面积大小变化引起的边界层分离现象产生的。
4 从表中数据可知，实测局部阻力系数约等于理论局部阻力系数。
沿程水头损失实验报告
2.沿程水头损失实验一、实验目的1．通过实验了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制lgh f ～-lgv 曲线；2．掌握管流沿程阻力系数的量测技术和应用压差计的方法； 3．将测得的Re-λ关系值与莫迪图对比，提高实验成果分析能力。
二、实验原理对于圆管稳定流动，达西公式给出：gv d L h f 22⋅⋅=λ 对于给定管径、管长的圆管稳定流，由达西公式可得：22522228422Qh K Qh Lgd d Q L gdh Lvgdh f f f f ⨯=⨯=⎪⎭⎫ ⎝⎛==ππλ式中：Lgd K 852π=对水平安装的等直径圆管，由能量方程可得：γ21P P h f -=对于指示液，被测液体均为水的U 形管压差计，有：2121h h P P h f -=-=γ式中h f ——测定管段L 的沿程水头损失，cmH 2Oγ——实验水温和大气压力下的水容重三、实验装置1.沿程水头损失实验装置1套，结构示意如图1所示2.秒表1块3.温度计1支4.管径d=1.0cm 。
图1 沿程水头损失实验装置示意图1.水箱（内置潜水泵）2.供水管3.电器插座4.`流回水管5. 整流栅板6. 溢流板7.水箱8. 测压嘴9.实验管道10.差压计11.调节阀门12.调整及计量水箱13.回水管14.实验桌 15旁通管阀门 16 进水阀门本装置有下水箱、自循环水泵、供水阀、稳压水箱、实验管道、流量调节阀，计量水箱、回水管、压差计等组成。
实验时应将管道、胶管及压差计内的空气排出，接通电源水泵启动，开启供水阀，逐次开大流量调节阀，调整两个阀门开度。
每次调节流量时，均需稳定2-3分钟，流量愈小，稳定时间愈长；测流量时间不小于8-10秒；测流量的同时，需测记压差计、温度计[自备]应挂在水箱中读数。
四、实验步骤1.对照装置图和说明，搞清各组成部件的名称、作用及其工作原理，记录有关常数管道内径d ，测量管段长度L ，水箱长a 和宽b ；2.检查储水箱水位（不够高时冲水），旁通阀是否已关闭；3.接通电源，启动水泵，全开进水阀16，水泵自动开启供水，保持溢流板有稍许溢流。
