变压器介损及电容量测试知识讲解
变压器的套管介损试验

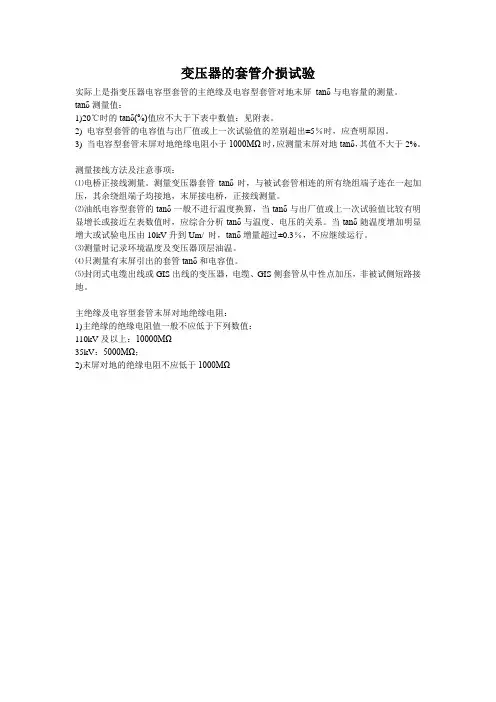

变压器的套管介损试验
实际上是指变压器电容型套管的主绝缘及电容型套管对地末屏tanδ与电容量的测量。
tanδ测量值：
1)20℃时的tanδ(%)值应不大于下表中数值：见附表。
2) 电容型套管的电容值与出厂值或上一次试验值的差别超出±5％时，应查明原因。
3) 当电容型套管末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地tanδ，其值不大于2%。
测量接线方法及注意事项：
⑴电桥正接线测量。
测量变压器套管tanδ时，与被试套管相连的所有绕组端子连在一起加压，其余绕组端子均接地，末屏接电桥，正接线测量。
⑵油纸电容型套管的tanδ一般不进行温度换算，当tanδ与出厂值或上一次试验值比较有明显增长或接近左表数值时，应综合分析tanδ与温度、电压的关系。
当tanδ随温度增加明显增大或试验电压由10kV升到Um/ 时，tanδ增量超过±0.3％，不应继续运行。
⑶测量时记录环境温度及变压器顶层油温。
⑷只测量有末屏引出的套管tanδ和电容值。
⑸封闭式电缆出线或GIS出线的变压器，电缆、GIS侧套管从中性点加压，非被试侧短路接地。
主绝缘及电容型套管末屏对地绝缘电阻：
1)主绝缘的绝缘电阻值一般不应低于下列数值：
110kV及以上：10000MΩ
35kV：5000MΩ；
2)末屏对地的绝缘电阻不应低于1000MΩ。
变压器介损测试方法
变压器介损测试方法变压器介损测试是用来检测变压器绕组损耗和铁损的一种方法。
介损是指变压器在正常运行状态下的绕组电阻和电感值之间的损耗。
正确测试变压器介损对于保证变压器的正常运行和预防故障具有重要意义。
下面将详细介绍变压器介损测试的方法。
一、测试仪器和设备1.交流电桥2.激励（励磁）电源3.电流互感器4.电阻箱5.数字转换器6.计算机二、测试步骤1.准备工作（1）将变压器的低压侧绕组短路，高压侧连接到交流电源。
（2）按照测试规范和测试要求调整交流电源的频率、电流和电压等参数。
（3）将交流电桥、激励电源、电流互感器、电阻箱和计算机连接好，并进行校准，确保各仪器设备的准确性。
2.绕组电阻测试（1）调整激励电源的频率和电流，使得变压器处于额定工作状态下。
通常测试频率为50Hz。
（2）通过绕组短路方法，测量变压器绕组的电阻。
根据实际需求，可以分别测试低压绕组和高压绕组的电阻，并记录测量结果。
3.绕组电感测试（1）通过交流电桥测量变压器绕组的电感。
将交流电桥调节至平衡状态，使得交流电桥上的电流为零。
根据测量结果计算绕组电感值。
4.计算绕组损耗（1）根据绕组电阻值和绕组电感值，计算出绕组损耗。
（2）通过利用计算机模拟和数值转换器进行数据处理和结果计算。
将测得的数据传入计算机，使用专用软件进行计算和处理。
5.铁损测试（1）将交流电桥的输出端接到变压器的高压侧绕组。
调整交流电桥的频率，使得输出电压和输入电压差异最小。
记录下交流电桥上的电压和电流值。
（2）根据测试结果计算出变压器的铁损。
6.数据记录和分析将测试结果记录下来，并进行数据分析。
根据分析结果，判断变压器是否正常运行，并确定是否需要进行维护或更换。
三、注意事项1.在进行介损测试前，应先确保测试设备和仪器的准确性。
如有必要，进行校准。
2.在测试过程中，应严格按照操作规程进行操作，防止误操作和操作失误。
3.对于测试结果的分析和判断，除了凭经验判断外，还可以通过比较测试结果与标准值的差异来判断变压器的运行状态。
变压器介损和电容量测量正反接线的研究
变压器介损和电容量测量正反接线的研究变压器是电力系统的重要设备之一，其工作状态的可靠性和性能的好坏对电力系统的稳定性和运行质量起着至关重要的作用。
变压器介损和电容量是评价变压器性能的重要指标之一，对于变压器的维护和管理具有重要意义。
变压器介损是指变压器在运行时由于铁损、漏损以及电流等因素造成的能量损耗。
正常情况下，经过合理设计和运行调整的变压器的介损应该是比较低的，过高的介损将会导致不必要的能源浪费。
因此，准确测量变压器的介损是维护变压器性能的重要手段之一测量变压器介损存在两种接线方式，即正接线和反接线。
正接线是指把测量仪器的电极按照规定的方法连接到要测量的变压器上，反接线则是将测量仪器的电极按照规定的方式连接到要测量的变压器上，但是对于交流电源的接线方式进行了相反的排列。
两种接线方式的测量结果可能存在一定的差异。
针对变压器介损的正反接线方式的研究，可以有以下几个方面的内容：1.接线方式对介损值的影响研究。
通过对同一台变压器进行正反接线方式的介损测量，并对测量结果进行比较分析，研究不同接线方式对介损值的影响。
比较两种接线方式下的测量误差，并探索产生误差的原因，为准确测量变压器介损提供技术支持。
2.接线方式对测量精度的影响研究。
通过对同一台变压器进行正反接线方式的介损测量，并对测量结果进行分析，比较测量结果的准确度和稳定性，评估不同接线方式对测量精度的影响。
同时，可以考虑变压器的工作条件、负载情况等因素，对接线方式的选择提出建议。
3.接线方式的应用范围研究。
不同类型的变压器可能对接线方式有不同的要求，因此可以通过对不同类型变压器的介损正反接线方式进行研究，总结出对应不同类型变压器的接线指导原则。
并进一步对接线方式的通用性和适用性进行评估，为变压器维护人员提供操作指南。
总之，变压器介损和电容量测量正反接线的研究具有重要的应用价值。
通过研究不同接线方式对测量结果的影响以及选择合适的接线方式，可以提高变压器介损的测量准确度，保障电力系统的稳定运行。
变压器介损——精选推荐
第一节 变压器绕组连同套管的tg δ试验一、试验目的测量变压器绕组绝缘的介质损耗角正切值 tg δ，主要用于检查变压器是否受潮、绝缘老化、油质劣化、绝缘上附着油泥及严重局部缺陷等。
二、试验标准1.不同温度下的tg δ值可用固定公式10/)(3.11212t t tg tg -⨯=δδ（式中1δtg 、2δtg 分别在温度1t 、2t 时的tg δ值）算出。
2．20℃时tg δ不大于下列数值 500kV 0.6% 110～220kV 0.8% 35kV 1.5%交接时应测量变压器绕组的tg δ，并作为该设备原始记录，以后试验应与原始值比较，应无明显变化（一般不大于30%）。
试验电压如下：绕组电压10kV 及以上： 10kV 绕组电压10kV 以下： Un绕组tg δ与原始值比较变大或变小都可能是缺陷的反映，同一变压器各绕组tg δ应基本一致。
三、试验仪器变压器绕组连同套管的tg δ试验所需仪器见下表四、试验步骤试验前准备工作：1、填写第一种工作票，编写作业控制卡、质量控制卡，班里工作许可手续。
2、向工作班组人员交危险点告知，交代工作内容、人员分工、带电部位，并履行确认手续后开工。
3、准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具在合格周期内。
4、检查变压器外壳，应可靠接地。
5、利用绝缘操作杆带地线上去将变压器带电部位放电。
6、放电后，拆除变压器高压、中压低压引线，其他作业人员撤离现场。
7、检查变压器外观，清洁表面污垢。
8、接取电源，先测量电源电压是否符合实验要求，电源线必须牢固，防止突然断开，检查漏电保护装置是否灵敏动作。
9、试验现场周围装设试验围栏，并派专人看守。
变压器绕组连同套管的tgδ试验接线图如下试验步骤：1、首先将介质损耗测试仪接地，连接好电源输入线。
2、将高压侧A、B、C3三相绕组短接起来。
3、将非测试的低压绕组a、b、c、o短路接地；4、将红色高压线一端芯线“Cx”插座上。
变压器高压试验技术(4) 变压器介质损耗因数的测量与分析
表 ４ 电力变压 器油 介质损 耗因数 的要 求
表 ６ 正 接 法 分 解 试 验数 据
项 目
援 入远 行前 的 油
垄
． ．一 ．
运 符油
说 明
ｃ℃％。ｋ 度 下 ’ ｏ Ｖ 诺 ≤ ・ 按Ｇ Ｓ ４ 行 验 ９ ） ３ Ｖ 以 ≤～３ ｋ 厦 下 ｏ ｏ ｏ Ｂ５ 试 ６
型介质试验器 时接屏蔽 ） 。其试验接线如表 １ 所示 。
测 量装在 三相 变压器 上 的任一 只电容 型套管 的 ｔ 和 电 容 时 ， 同 电压 等 级 的 三 相绕 组 及 中性 点 （ 中性 点 相 若
●
有 套 管 引 出者 ） 须 短 接 加 压 ， 非 测 量 的 其 他 绕 组 三 相 必 将
栏 日
短路接地 ， 否则会造 成较 大的误差 。 现场常采用高压 电桥 正接线或 Ｍ 型介 质试验器测量 ， 相应套 管的测量用 小 将
套 管 引 线 接 至 电 桥 的 测量 端 ， 一个 一个 地 进 行 测 量 。
编 辑
、、
梁 学
造
国…… ３
１
专 家讲 堂 。 。 一
介质损耗 因数 测量 ， 同时 ， 了更进一步 的考察变压器 的 为
绝 缘 性 能 ， 需 要 对 变 压 器 油 进 行 介 质 损 耗 因 数 的测 量 。 还 因 为变 压 器 的 外 壳 直 接 接 地 ，所 以现 场测 量 时 采 用 交 流 电桥 反 接 法 （ 用 Ｍ 型 介 质 试 验 器 等 其 他 仪 器 ） 行 。 为 或 进 避 免 绕 组 电感 和 励 磁 损 耗 给 测 量 带 来 的误 差 ，试 验 时 需 将 测 量 绕 组 各 相 短 路 ，非 测 量 绕 组 各 相 短 路 接 地 （ Ｍ 用
变压器绕组电容量及介损试验数据分析方法

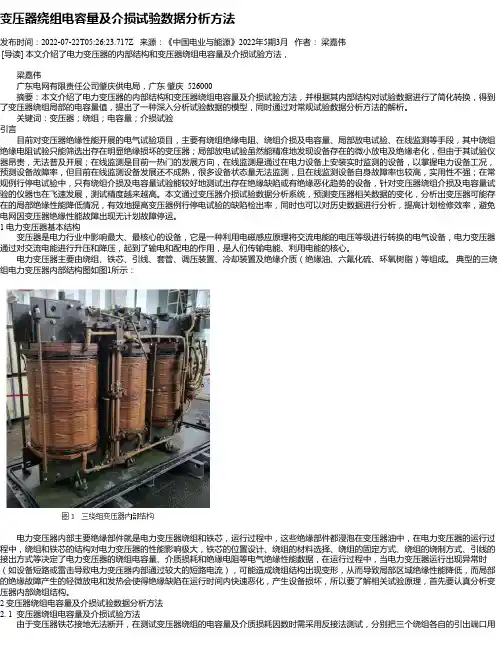

变压器绕组电容量及介损试验数据分析方法发布时间：2022-07-22T05:26:23.717Z 来源：《中国电业与能源》2022年5期3月作者：梁嘉伟[导读] 本文介绍了电力变压器的内部结构和变压器绕组电容量及介损试验方法，梁嘉伟广东电网有限责任公司肇庆供电局，广东肇庆 526000摘要：本文介绍了电力变压器的内部结构和变压器绕组电容量及介损试验方法，并根据其内部结构对试验数据进行了简化转换，得到了变压器绕组局部的电容量值，提出了一种深入分析试验数据的模型，同时通过对常规试验数据分析方法的解析。
关键词：变压器；绕组；电容量；介损试验引言目前对变压器绝缘性能开展的电气试验项目，主要有绕组绝缘电阻、绕组介损及电容量、局部放电试验、在线监测等手段，其中绕组绝缘电阻试验只能筛选出存在明显绝缘损坏的变压器；局部放电试验虽然能精准地发现设备存在的微小放电及绝缘老化，但由于其试验仪器昂贵，无法普及开展；在线监测是目前一热门的发展方向，在线监测是通过在电力设备上安装实时监测的设备，以掌握电力设备工况，预测设备故障率，但目前在线监测设备发展还不成熟，很多设备状态量无法监测，且在线监测设备自身故障率也较高，实用性不强；在常规例行停电试验中，只有绕组介损及电容量试验能较好地测试出存在绝缘缺陷或有绝缘恶化趋势的设备，针对变压器绕组介损及电容量试验的仪器也在飞速发展，测试精度越来越高。
本文通过变压器介损试验数据分析系统，预测变压器相关数据的变化，分析出变压器可能存在的局部绝缘性能降低情况，有效地提高变压器例行停电试验的缺陷检出率，同时也可以对历史数据进行分析，提高计划检修效率，避免电网因变压器绝缘性能故障出现无计划故障停运。
1 电力变压器基本结构变压器是电力行业中影响最大、最核心的设备，它是一种利用电磁感应原理将交流电能的电压等级进行转换的电气设备，电力变压器通过对交流电能进行升压和降压，起到了输电和配电的作用，是人们传输电能、利用电能的核心。
变压器试验之绕组介质损耗试验
变压器试验之绕组介质损耗试验变压器之绕组介质损耗试验绕组介质损耗试验试验目的测试变压器绕组连同套管的介质损耗角正切值的目的主要是检查变压器整体是否受潮、绝缘油及纸是否劣化、绕组上是否附着油泥及存在严重局部缺陷等。
它是判断变压器绝缘状态的一种较有效的手段，近年来随着变压器绕组变形测试的开展，测量变压器绕组的及电容量可以作为绕组变形判断的辅助手段之一。
试验仪器选择全自动抗干扰介质损耗测试仪。
试验试验步骤及接线图（1）变压器绕组连同套管tgδ和电容量的测量1) 首先将介损测试仪接地。
2) 将高压侧A、B、C三绕组短接起来。
3) 将其他非被试绕组三相及中性点短接起来，并接地(2#)。
4) 将红色高压线一端芯线插入测试仪“高压输出”插座上，注意要将红色高压线的外端接地屏蔽线接地。
5) 红色高压线另一端接高压绕组的短接线(1#)。
6) 连接好电源输入线。
7) 检查试验接线正确，操作人员征得试验负责人许可后方可加压试验。
8) 打开电源，仪器进入自检。
9) 自检完毕后选择反接线测量方式。
10) 预置试验电压为10ＫＶ。
11) 接通高压允许开关。
12) 按下启动键开始测量。
注意：加压过程中试验负责人履行监护制度。
13) 测试完成后自动降压到零测量结束。
14) 关闭高压允许开关后，记录所测量电容器及介损值。
15) 打印完实验数据后，关闭总电源。
16) 用专用放电棒将被试绕组接地并充分放电，变更试验接线，同理的方法测量变压器低压绕组连同套管tgδ值和电容量。
17) 首先断开仪器总电源。
18) 在高压端短接线上挂接地线。
19) 拆除高压测试线。
20) 拆除高压套管短接线。
21) 拆除其他非被试绕组的接地线及短接线。
22) 最后拆除仪器其它试验线及地线。
23) 试验完毕后，填写试验表格。
（2）变压器电容型套管tgδ和电容量的测量1) 首先将介损测试仪接地。
2) 将高压侧A、B、C三绕组短接起来。
3) 将非测试的其他绕组中压侧三相及中性点短接起来，并接地。
变压器绝缘介质损耗检测
绝缘介质损耗检测绝缘介质在交流电压作用下，会在绝缘介质内部产生损耗，这些损耗包括绝缘介质极化产生的损耗、绝缘介质沿面放电产生的损耗和绝缘介质内部放电产生的损耗等。
绝缘介质内部产生损耗，造成施加在绝缘介质上的交流电压和电流之间的功率因数角不再是90°。
功率因数角的余角称为介质损失角，并用tgδ来表示绝缘系统电容的介质损耗特性。
用tgδ来表示相对的介质损耗因数的大小，它与绝缘介质几何尺寸无关，便于比较和判断不同结构变压器的绝缘性能。
1、变压器tgδ绝缘测试的特性1）变压器绝缘良好时，外施电压与tgδ之间的关系近似一水平直线，且施加电压上升和下降时测得的tgδ值是基本重合的。
当施加电压达到某一极限值时，tgδ曲线开始向上弯曲。
2）如果绝缘介质工艺处理得不好或绝缘介质中残留气泡等，则绝缘介质的tgδ比良好绝缘时要大。
同时，由于工艺处理不好的绝缘介质在很低电压下就可能发生局部放电，所以，tgδ曲线便会较早地向上弯曲，且电压上升和下降时测得的tgδ值是不相重合的。
3）当绝缘老化时，绝缘介质在低电压下的tgδ也有可能比良好绝缘时要小，但tgδ开始增长的电压较低，即tgδ曲线在较低电压下即向上弯曲。
4）绝缘比较容吸潮，一旦吸潮，tgδ就会随着电压的上升迅速增大，且电压上升和下降时测得tgδ值不相重合。
5）当绝缘存在离子性缺陷时，tgδ曲线随电压升高曲线向下弯曲，即tgδ随电压升高反而变小。
2、变压器油tgδ增大的原因及绝缘受潮的判断1）油中浸入溶胶杂质。
变压器在出厂前残油或固体绝缘材料中存在着溶胶杂质；在安装过程中也可能再次浸入溶胶杂质；在运行中还可能产生溶胶杂质。
油的介质损耗因数正比于电导系数，油中存在溶胶粒子后，由电泳现象（带电的溶胶粒子在外电场作用下有定向移动的现象，叫做电泳现象）引起电导系数，可能超过介质正常电导的几倍或几十倍，因此，tgδ值增大。
胶粒的沉降，使胶溶粒子在各层面上的浓度不同，越接近容器底层浓度越大。
变压器介损测试方法
变压器介损测试方法变压器介损测试方法1. 简介变压器介损测试是变压器性能测试的一项重要内容，用于评估变压器的电气损耗情况。
介损测试方法主要包括以下几种：2. 直流电桥法•原理：利用交流电压对变压器进行激励，通过测量变压器的电阻和电容值，计算介质损耗角，进而得到介损。
•优点：测量精度较高，适用于各种类型的变压器。
•缺点：测试过程复杂，需要专业设备和人员操作。
3. 计算机辅助数据分析法•原理：通过计算机辅助数据分析，对变压器的电流和电压波形进行采样和分析，进而得到介损的数值。
•优点：测试过程简单，可以自动化，方便快捷。
•缺点：需要专业软硬件设备支持，仪器成本较高。
4. 串联谐振法•原理：将变压器串联于谐振电路中，通过测量电路的谐振频率和电容值，计算出介质的电阻和电容值，从而得到介损。
•优点：测试过程简单，成本较低。
•缺点：适用于特定频率范围内的变压器，对谐振电路要求较高。
5. 平衡桥法•原理：利用变压器的正反交流短路测试，通过测量电桥平衡条件下的电流和电压值，计算得到变压器的电阻和电容值，从而得到介损。
•优点：测试过程简单，成本较低。
•缺点：对变压器的正反交流短路要求较高，测量精度较低。
6. 总结不同的变压器介损测试方法各有优缺点，选择适合的方法需要考虑测试精度、成本、设备要求等因素。
在实际测试中，可以根据具体情况选择合适的方法，并结合不同方法的测试结果进行综合评估，以得到更准确的介损数值。
以上是对变压器介损测试方法的简要介绍，希望对您有所帮助。
参考文献： - 张某某. 变压器试验与测试技术[M]. 电力出版社, 2010. - 李某某. 变压器测试与诊断技术[M]. 中国电力出版社, 2015.7. 法定检定法•原理：法定检定法是指依据变压器的国家标准进行测试，通过测量变压器的电流、电压和功率因数，计算得到变压器的有功损耗和无功损耗，从而得到介损。
•优点：测试方法标准化，适用于各种类型的变压器。
•缺点：测量结果受到电网负载变化的影响，不适用于特殊工况的变压器。
变压器介损测试方法
变压器介损测试方法一、介损测试原理变压器介损是指变压器在正常工作状态下，由于铁心、绕组等元件引起的电流损耗，通过正弦电压作用下的有功损耗和无功损耗的总和。
介损测试的主要目的是评估变压器固有质量和状态，检查变压器的绝缘质量，以及发现和确定电器轻微故障。
二、介损测试设备1.介损测试仪：介损测试仪是测量变压器介损的专用测试仪器。
根据需求选择适当的测试仪器型号和规格。
2.电压源：提供稳定电压给测试仪器，保证测试的准确性。
3.温度测量仪：用于测量变压器的环境温度和油温，以对测试结果进行温度校正。
1.准备工作：（1）确认变压器处于断电和安全状态下。
（2）检查介损测试仪的电源、连接线、传感器等设备的工作状态和连接情况，确保测试仪器设备正常工作。
（3）测量和记录变压器的环境温度和油温。
2.连接测试仪器：（1）将介损测试仪的电源插座连接到电源端，并与测试仪器本体正确连接。
（2）将测试仪器的传感器连接到变压器高、低压绕组的连接点上，并确保连接稳定。
3.测试步骤：（1）将变压器端的绕组接通电源，使电流正常流过。
（2）设置测试仪器的参数，如电压等级、测试频率和所需电流值等。
（3）开始测试，测试仪器会自动给变压器施加正弦电压，并测量正弦电压和电流之间的相位差，以及电流幅值。
（4）根据测量结果计算出变压器的有功损耗和无功损耗，并计算出介质导热损耗。
（5）在不同的测试条件下，进行多次测试，并对测试结果进行比较和分析。
4.结果分析：（1）根据测试结果，比较变压器的实际损耗和额定损耗，判断变压器的运行状态是否正常。
（2）根据测试结果，判断变压器的绝缘质量是否合格。
5.结束工作：（1）断开测试仪器与变压器的连接，并清理测试现场。
（2）关闭介损测试仪和其他设备的电源。
（3）整理和保存测试数据和结果，制作测试报告。
总结：介损测试是变压器工程中不可或缺的一项测试，通过对变压器的介损进行测试，可以评估变压器的质量和状态，为保证变压器的正常运行提供重要依据。
浅析变压器套管介损及电容量测量策略
浅析变压器套管介损及电容量测量策略摘要：变压器套管是变压器重要的绝缘装置，保证其绝缘性试安全的关键，但是由于各种原因，变压器套管存在介损等现象，因此及时有效地测量套管介损的电容量是保证用电安全的重要举措。
本文结合多年的工作实践，首先就变压器套管基本原理等进行详细的阐述，以此提出变压器套管介损及电容测量超标的因素，并且提出相应的具体实验方法，以此客观总结出变压器套管介损测量的因素，以此采取科学的举措正确处理电力故障。
关键词：变压器；套管介损；电容引言变压器套管是变压器箱外的主要绝缘装置，其作用非常大，其不仅是保证变压器绕组引出线之间绝缘的重要装置，而且也是固定引出线的设备。
但是在实践中由于变压器套管存在介损等问题，进而影响到安全，因此及时有效地测量变压器套管介损电容问题成为电力安全的重要举措。
本文结合多年的工作实践，立足于变压器套管安全的视角，阐述防范套管介损及电容测量的具体实践方法。
一、变压器套管介质损耗测量的基本原理110kV及以上套管的绝缘结构一般采用电容型，即在导电杆上包上许多绝缘层，绝缘层之间包有铝箔，以组成一串同心圆柱形电容器，通过电容分压的原理均匀电场。
最外层铝箔通过小套管引出，也就是套管的末屏。
套管末屏的主要作用是用以测量套管介损和电容量接线，正常运行情况下末屏应可靠接地。
套管在运行中除要长期承受工作电压、负荷电流外，也要求具备承受短时故障过电压、大电流的能力，因此要求套管绝缘性能要好，需有一定的绝缘裕度。
测量套管的介损和电容量是判断套管绝缘状况的一个重要手段。
变压器套管相当于一个小电容，套管顶部引线为电容的首端，末屏为电容的尾端，测试时，为保证测试数据精确，结合变压器结构特点，介损测试应采用正接法接线。
依据套管结构和安装特点，套管介损常用的测量方法为西林电桥正接法，正接法能排除外界干扰，抗干扰能力较强，测量时应将变压器A、B、C、O 相套管短接加压，避免相间杂散电容影响测试结果，非测量侧应短接接地。
变压器介质损耗试验目的与试验步骤及注意事项
变压器介质损耗试验目的与试验步骤及注意事项变压器介质损耗试验目的与试验步骤及注意事项：
一、试验目的和意义
介质损耗测量对于发现绝缘整体受潮、老化等分布性缺陷或绝缘中有气隙放电缺陷时较灵敏，目前已广泛应用于变压器的出厂检验和运行检修试验中。
二、试验步骤
1、测量并记录环境温度、相对湿度、变压器铭牌、仪器名称及编号;并将高、低压测绕组及中性线连线断开;
2、将变压器高压侧三相绕组短接，将仪器高压输出端子经高压测试线(芯线)接至变压器高压侧绕组，变压器低压侧三相短接接地，仪器接地端子接地;
3、打开仪器电源开关，设置参数，选择反接法、内标准、变频、内高压、测试电压(10kV);
4、按下仪器高压开关，点击开始测试，等待30s左右即可显示测试结果，包括电容值C和介质损耗tgδ;
5、测试完成，根据需求保存或打印结果，关闭仪器，后拆线。
三、注意事项
1、应保证仪器和变压器低压侧绕组可靠接地，刮净接地点上的油漆铁锈;
2、反接法测试时，高压测试线使用芯线，屏蔽线悬空;
3、变压器高压侧绕组额定电压在10kV及以上时，测试电压为10kV;在10kV以下时，测试电压等于其额定电压;
4、若变压器有中性点，接线时与同侧绕组短接;
5、对于油变，尽量在油温低于50℃时测量，不同温度下的tgδ需经过换算;
6、测试时高压测试线不要接触变压器外壳，应与之保持一定的距离。
变压器介损测试方法
变压器介损测试方法【原创版3篇】目录（篇1）一、引言二、变压器介质损耗测试方法的原理与特点1.介质损耗测试仪的测量原理2.介质损耗测试仪的特点三、变压器介质损耗测试方法的注意事项1.测试前的准备工作2.测试过程中的操作要点3.测试数据的分析与处理四、变压器介质损耗测试方法的应用实例1.110kV 变压器套管介损试验方法2.新安装 500 kV 变压器介损分析与判定五、结论正文（篇1）一、引言随着我国电力系统的快速发展，变压器作为电力系统中的重要设备，其安全运行备受关注。
变压器介质损耗是衡量其绝缘性能的重要指标，因此，采用正确的测试方法对变压器介质损耗进行检测至关重要。
本文将介绍变压器介质损耗测试方法的原理、特点、注意事项以及应用实例。
二、变压器介质损耗测试方法的原理与特点（1）介质损耗测试仪的测量原理变压器介质损耗测试仪主要采用变频电源技术，利用单片机和现代化电子技术进行自动频率变换、模/数转换和数据运算。
测试仪能够抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便。
（2）介质损耗测试仪的特点介质损耗测试仪具有以下特点：1.负载损耗的测量：能够显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度下的负载损耗。
2.测试过程中的报警自适应提示功能：方便现场用户使用。
3.采用高新技术：突破了传统的电桥测量方式，采用变频电源技术，具有抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便等特点。
三、变压器介质损耗测试方法的注意事项（1）测试前的准备工作1.确保测试仪器完好无损，接线牢固。
2.对被测变压器进行检查，确保其表面清洁、无破损。
3.准备测试所需的标准电容、采样电阻等元器件。
（2）测试过程中的操作要点1.根据被测变压器的电压等级选择合适的测试电压。
2.接线正确，确保正接线、内标准电容、内高压等接线方式正确。
3.测试过程中注意观察测试仪器的显示数据，如有异常应及时处理。
变压器介损和电容量测量正反接线的研究
套管一般都是要求用正接线的，主要是因为套管的电容量相对较小，采用正接线，就相当于屏蔽了测量接线端对变压器上其他接地部分的电容，相对来说测量会更准确一些，而对于绕组，我们一般采用的是反接线，同电压等级端短路，接测量线，另一个电压等级的三相短接并接地，这个相对于一次对二次及地的介损，当然这里实际上已经把套管的介损包含在内了，但是由于套管的影响较小，我们就认为这个主要是绕组的绝缘。
介损试验使用正反接线是看设备是否接地决定的。
主变套管平时应该是通过末屏接地的，如果要单独做套管的介损应该打开末屏（否则做的就是整个的介损）。
所以应该用正接线1、正接法当被试设备的低压测量端或二次端对地绝缘时，采用该方法。
将红色专用高压电缆从仪器后侧的HVx端上引出，高压屏蔽层接被试设备高压端；将黑色专用低压电缆从仪器面板上的Cx端引出，低压芯线接被试设备低压端L；低压屏蔽线接被试设备屏蔽端E。
（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量；2、反接法当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。
将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线接被试设备高压端；低压端接地;此时的CX 端不必接线，悬空；3、CVT 自激法测量当Cx线的红线悬空后，仪器显示“信号太小或无信号，检查仪器接线端”CVT的2次端a、n或1a、1n或2a、2n不能接地，只允许通过仪器的接地端一点接地！Cx线的屏蔽黑线、芯线不允许短接在一起；屏蔽黑线必须悬空!应注意高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT 试品并吊起来。
4、小电容试品的接线对于小电容，空气湿度较大时，其tgδ受其表面状态影响，介损测量值会异常且不稳定。
此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正接法时接地，反接法时接Cx的屏蔽层；此方法有可能改变被试设备内部的电场分布而影响tgδ；标准电容器和标准介损器均采用此接法。
变压器介损和电容量测量正反接线的研究
变压器介损和电容量测量正反接线的研究首先，介损指的是变压器在工频电压下，由于铁心和线圈等电气元件的磁性及电性材料特性引起的能量损耗。
介损主要由铁损和铜损组成。
铁损是指铁心材料由于剩磁损耗和涡流损耗而产生的能量损耗。
铜损是指电流在变压器线圈中流过电阻而产生的能量损耗。
变压器的介损与变压器内部的电气元件特性有关，因此测量变压器介损能够反映变压器的性能状态。
正反接线法是测量变压器介损的一种常用方法。
所谓正反接线，是指对变压器的高压绕组和低压绕组进行交换连接，即原本的高压绕组接到低压绕组，原本的低压绕组接到高压绕组。
正反接线法利用了变压器的互感性，通过交换绕组的连接方式，可以使得电压和电流方向发生变化。
这样在测量过程中，可以得到同一工况下的变压器损耗功率，从而可以消除误差。
电容量是指变压器绕组之间及绕组与地之间的电容。
电容量对变压器的安全运行和性能改善具有重要作用。
正反接线法也是测量变压器电容量的常用方法。
通过正反接线，可以得到变压器接线产生的不同电容量，从而可以通过测量绕组之间的电容差值，来评估变压器的电容量。
在进行变压器介损和电容量测量时，需要注意以下几点。
首先是测量环境的准备，应保证测量环境的稳定性和无电磁干扰。
其次是选择合适的测试仪器和测量方法，以确保测量结果的准确性和可靠性。
此外，还需要严格控制测量过程中的温度变化和其他外部因素的影响。
最后，对于大型变压器的介损和电容量测量，应采用自动化测试系统，以提高测试效率和精度。
综上所述，变压器介损和电容量测量正反接线是变压器性能评估的重要方法。
通过正反接线法测量变压器的介损和电容量，可以得到准确的测试结果，为变压器的安全运行和性能评估提供有效的依据。
在实际应用中应该注意测试环境的准备、测试仪器和方法的选择、温度和其他因素的控制，以获得可靠和准确的测试结果。
随着自动化测试技术的发展，大型变压器的介损和电容量测量将变得更加高效和方便。
变压器介损试验方法
变压器介损试验方法嘿，变压器介损试验方法，这可是个得好好琢磨的事儿呢！要是想知道变压器好不好，这介损试验可不能少。
先得准备好工具哇。
要有介损测试仪、高压线、接地线啥的。
这些东西可不能马虎，得选质量好的，不然测试结果可不准。
就像你做饭得有好的锅碗瓢盆一样。
然后把变压器停了电。
这可重要啦，不能带电做试验，那可危险得很。
把开关拉下来，挂上警示牌，告诉别人别乱动。
这就像你睡觉前得把灯关了，不然睡不着。
接着把测试仪接好。
高压线接在变压器的高压侧，接地线接在变压器的外壳上。
接的时候要接得牢固点，不能松松垮垮的。
就像你系鞋带得系紧点，不然会散开。
接好之后，打开测试仪。
按照说明书上的步骤设置好参数，什么电压啊、频率啊啥的。
这就像你调电视的频道一样，得调对了才能看。
然后开始测试。
看着测试仪上的数字变化，心里有点小紧张呢。
等测试完了，把结果记下来。
看看介损值是多少，要是超过了标准，那就得好好检查一下变压器了。
测试的时候要注意安全哦。
不能随便乱动测试仪，也不能靠近变压器。
就像你在路上走得小心点，不能乱闯红灯。
我给你讲个事儿哈。
有一次我们单位做变压器介损试验，有个新来的小伙子不懂，差点出了危险。
后来老师傅给他讲了注意事项，他才知道这事儿可不能马虎。
从那以后，他就知道了，变压器介损试验得认真，不能瞎弄。
所以啊，变压器介损试验方法其实不难，只要准备好工具，注意安全，按照步骤来，肯定能做好。
大家要是做变压器介损试验，可别大意哦。
让我们一起把变压器检查得好好的，保证电力供应安全。
变压器介损试验教程
变压器的电容型套管、耦合电容器
电容式电压互感器
测量的tgnδ 试验电压可为10kV。
正接线、内标准电容、内高压（常规正接线）：
正 接 线 测 试
(五)操作时注意事项：
①按设备接地与否选择接线（正接线或反接线）
②仔细阅读介质损耗测试仪 AI-6000型说明书， 按说明书的要求及控制台面上接线图接线
b.尽量采用正接线 ；
c.屏蔽法：
在被试品上加装屏蔽，使干扰电流经屏蔽流走 ，不经过电桥桥臂
d.选相、倒相法；
e.移相法；
f.变频法。
4.磁场干扰 当电桥靠近电抗器、阻波器等漏磁通较大的设备时
，会受到磁场干扰。 将电桥移到磁场干扰以外或采取其它频率测量即异
频方法测量。 5.试验引线设置不当。 6.被试品表面（脏污、受潮）泄漏的影响。 7.被试品周围空气的干扰。 8.周围杂物等影响。
值由0.37%上升至3.2% 可能原因是： ①电容屏产生悬浮电位 ②油纸中有气泡 ③严重受潮
2.湿度的影响：
湿度增大使被试品表面泄漏电流增大，介质损失因数测量结 果常受表面泄漏和外界条件（如干扰电场和大气条件）的影 响，影响测量准确度，应采取措施减少和消除这种影响。
3.电场干扰
a.提高试验电压，试验电压提高，通过试品的电 容电流增大，信噪比提高，干扰电流对δ 角的影响 相对减小，这种方法适用于对弱干扰信号的消除；
③当变压器电容型套管末屏对地绝阻低于1000MΩ 时，应测量末屏对地介损，加压2kV
(四)试验方法
正接线及反接线
①测量变压器介损要采用反接法
把各绕组的所有端子用导线短接，被试绕组（引 出者）应短接一起加压，其它绕组短接后接地或 屏蔽，铁心和夹件的接地端子与油箱相连（接地 ）反接线。该接线适用于被试品—端接地。测量 时电桥处于高电位，试验电压受电桥绝缘水平限 制，高压端对地杂散电容不易消除，抗干扰性差 。例测量变压器介损要采用反接法
变压器介质损耗讲义知识分享
变压器介质损耗讲义变压器绕组连同套管介质损耗试验一、介质损耗的定义及意义电介质就是绝缘材料。
当研究绝缘物质在电场作用下所发生的物理现象时，把绝缘物质称为电介质；而从材料的使用观点出发，在工程上把绝缘物质称为绝缘材料。
既然绝缘材料不导电，怎么会有损失呢？我们确实总希望绝缘材料的绝缘电阻愈高愈好，即泄漏电流愈小愈好，但是，世界上绝对不导电的物质是没有的。
任何绝缘材料在电压作用下，总会流过一定的电流，所以都有能量损耗。
把在电压作用下电介质中产生的一切损耗称为介质损耗或介质损失。
如果电介质损耗很大，会使电介质温度升高，促使材料发生老化（发脆、分解等），如果介质温度不断上升，甚至会把电介质熔化、烧焦，丧失绝缘能力，导致热击穿，因此电介质损耗的大小是衡量绝缘介质电性能的一项重要指标。
然而不同设备由于运行电压、结构尺寸等不同，不能通过介质损耗的大小来衡量对比设备好坏。
因此引入了介质损耗因数tgδ（又称介质损失角正切值）的概念。
介质损耗因数的定义是：被试品的有功功率比上被试品的无功功率所得数值。
介质损耗因数tgδ只与材料特性有关，与材料的尺寸、体积无关，便于不同设备之间进行比较。
当对一绝缘介质施加交流电压时，介质上将流过电容电流I1、吸收电流I2和电导电流I3，如图所示。
其中反映吸收过程的吸收电流，又可分解为有功分量和无功分量两部分。
电容电流和反映吸收过程的无功分量是不消耗能量的，只有电导电流和吸收电流中的有功分量才消耗能量。
为了讨论问题方便，可进一步将等值电路简化为由纯电容和纯电阻组成的并联和串联电路。
我们就采用它的并联电路来分析。
当绝缘物上加交流电压时，可以把介质看成为一个电阻和电容并联组成的等值电路，如图21（a ）所示。
根据等值电路可以作出电流和电压的相量图，如图2（b ）所示。
UUII CCI RI RII (a)(b)δϕ图 2 在绝缘物上加交流电压时的等值电路及相量图 （a ）介质等值电路 （b ）等值电路电流、电压相量由相量图可知，介质损耗由 产生，夹角 大时， 就越大，故称 为介质损失角，其正切值为R C I U/R 1tg I U/C CRδωω===δR I R I δ介质损耗为由上式可见，当U 、f 、C 一定时，P 正比于 ，所以用 来表征介质损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器介损及电容量测试
5 试验项目
变压器介损及电容量测试
5 试验项目 绕组连同套管的tanδ和电容值 ➢ 不拆一次引线 ➢ 将被试绕组短接接地充分放电。 ➢ 被试绕组需首末端短接后加压。 ➢ 施加电压
✓绕组电压10kV以上：10kV ✓绕组电压10kV以下：Un
变压器介损及电容量测试
5 试验项目
以实现自动测量，可以补偿所有
原理性误差，没有复杂的机械调
节部件，测量以软件为主，性能十分稳定。
变压器介损及电容量测试
5 试验项目 绕组连同套管的tanδ和电容值 电容型套管的tanδ和电容值
变压器介损及电容量测试
5 试验项目 绕组连同套管的tanδ和电容值 ➢ 一次引线全部拆开 ➢ 将被试绕组短接接地充分放电 ➢ 被试绕组需首末端短接后加压 ➢ 施加电压
5 试验项目
变压器介损及电容量测试
5 试验项目 电容型套管的tanδ和电容值 ➢ 拆开套管末屏接地片（线） ➢ 与被试套管相连的所有绕组端子短接后接介损 测试仪高压端，其余绕组端子均接地，套管末屏 接介损测试仪，正接线测量 ➢ 施加电压10kV
变压器介损及电容量测试
5 试验项目
变压器介损及电容量测试
变压器介损及电容量测试
2 试验的局限性 有的设备，尽管测得的总体绝缘的介损tanδ值 很小（从总体平均来看），但是局部缺陷的损失 可能很大而不能发现。
变压器介损及电容量测试
3 介损仪的种类 西林电桥（QS1、QS3型高压交流平衡电桥） M型介质试验器（2500伏介质试验器，不平衡 电桥） 新型全自动抗干扰电桥（济南泛华电桥、金迪 电桥、泛科电桥、康申电桥等等）
夹件
芯、夹件
高、低压绕组－中压绕组、铁芯、 高、低压绕组 中压绕组、铁 正接法
夹件
芯、夹件
中、低压绕组－高压绕组、铁芯、 中、低压绕组 高压绕组、铁 正接法
夹件
芯、夹件
高、中、低压绕组－铁芯、夹件 高、中、低压绕组 铁芯、夹件 正接法
接地 部件 外壳 外壳 外壳 外壳 外壳 外壳 外壳
变压器介损及电容量测试
变压器介损及电容量测试
4 各种电桥的的原理
数字电桥：数字电桥的测量回路还是一个桥。
R3、R4两端的电压经过A/D采样送到计算机。
•
•
•
•
•
•
I
cn
Un R4
;
•
I
cx
Ux R3
•
;U
I cn
jCn
; Zx＝
U＝
•
I cx
R3 R4
U
•
U
n x
1
jCn
பைடு நூலகம்
进一步可求得试品介损和电容量。
数字电桥的最大优势在于：可
6 试验数据分析
不同温度下的tanδ值一般按下式换算
t2 t1
tanδ2 tanδ11.3 10 式中tanδ1、tanδ2分别为温度t1、t2时的
tanδ值
将所测得的tanδ换算到同一温度，并与出厂、 交接、历年数值进行比较；与同型设备、同一设 备相间比较。比较结果均不应有明显差异。
变压器介损及电容量测试
高压绕组－中、低压绕组及地 高压绕组 － 反接法 中、低压绕组
高、中压绕组－低压绕组及地 高、中压绕组 － 反接法 低压绕组
中、低压绕组－高压绕组及地 中、低压绕组 － 反接法 高压绕组
高、低压绕组－中压绕组及地 高、低压绕组 － 反接法 中压绕组
高、中、低压绕组－地 高、中、低压 － 反接法
－
绕组
✓绕组电压10kV以上：10kV ✓绕组电压10kV以下：Un ➢介损仪的高压屏蔽端均悬空
变压器介损及电容量测试
5 试验项目
测量部位
低压绕组－高、中压绕组及地 中压绕组－高、低压绕组及地
介损仪接线
接线法 其它应
高压端 Cx端
接地部位
低压绕组 － 反接法 高、中压绕组
中压绕组 － 反接法 高、低压绕组
变压器介损及电容量测试
1 试验目的
某台变压器的套管，正常tanδ值为0.5%，而当 受潮后tanδ值为3.5%，两个数据相差7倍；而用 测量绝缘电阻检测，受潮前后的数值相差不大。 由于测量介质损耗因数对反映上述缺陷具有较高 的灵敏度，所以在电工制造及电力设备交接和预 防性试验中都得到了广泛的应用。
变压器介损及电容量测试
1 试验目的
介质损耗角正切值又称介质损耗因数或简称介 损，它是在交流电压作用下，电介质中的电流有 功分量与无功分量的比值，是一个无量纲的数。 它反映电介质内单位体积中能量损耗的大小，它 与电介质的体积尺寸大小无关。测量介质损耗因 数是一项灵敏度很高的试验项目，它可以发现电 力设备绝缘整体受潮、劣化变质以及小体积被试 设备贯通和未贯通的局部缺陷。
测量部位
介损仪接线
接线法
高压端
Cx端
高压绕组－中、低压绕组、铁芯、 夹件
高压绕组
中、低压绕组、 正接法 铁芯、夹件
中压绕组－高、低压绕组、铁芯、 夹件
中压绕组
高、低压绕组、 正接法 铁芯、夹件
低压绕组－高、中压绕组、铁芯、 夹件
低压绕组
高、中压绕组、 正接法 铁芯、夹件
高、中压绕组－低压绕组、铁芯、 高、中压绕组 低压绕组、铁 正接法
变压器介损及电容量测试
4 各种电桥的的原理
QS1电桥：调节R3、C4使电桥平衡，此时a、 b两点电压相等，即R3、C4两端电压相等。
Rx
C4 Cn
R3 ;
Cx
R4 R3
Cn;
tanδ ωRxCx ωR4C4
变压器介损及电容量测试
4 各种电桥的的原理 M型电桥：将试品改为并联模型。注意到Ir与 Icx、Icn差90度。Uw (IcnR4 IcxR3)2 (IrR3)2 调节R4使Uw最小。这时IcnR4=IcxR3, Uw=ItraRnδ3，IIcrx因 此IUcnRw4 由于a、b间电压没有完全 抵消，因此M型电桥也称为 不平衡电桥。Uw测量的是绝 对值，小介损时电压很低， 难以保证测量精度。
5 试验项目 电容型套管的tanδ和电容值 ➢ 如果电容型套管末屏对地绝缘电阻小于1000
MΩ，应测量末屏对地的tanδ。 ➢ 套管末屏接介损测试仪高压端，与被试套管相 连的所有绕组端子短接后接介损测试仪屏蔽端， 加压2kV，采用反接屏蔽法测量。
变压器介损及电容量测试
5 试验项目
变压器介损及电容量测试
7 判断标准 绕组连同套管的tanδ和电容值 ➢ 20℃时tanδ不大于下列数值
✓ 500kV：0.6%； ✓ 110～220kV：0.8%； ✓ 35kV：1.5%
变压器介损及电容量测试
