高中物理电流表和电压表的估读方法

高中物理电流表和电压表的估读方法在高中物理电学实验中，测量时要按照有效数字的规则来读数。而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，具体如下：

一、最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。

如量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.0N(N可能为0、1、2、3、4、5、6、7、8、9)。

二、最小分度是“2”或“5”的仪器，测量误差出现在同一位上，采用半格估读法（即同一位分别按二分之一或五分之一估读）。

如量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读到最小分度的十分之一，估读值为0.002、0.004、0.006、0.008、0.01、0.012、0.014、0.016、0.018，误差有半数与最小分度同位，所以读数要估读到最小分度即可（不足最小分度半格的略去，等于或超过最小分度半格的要按半格读出），因此最后读数如果以安培为单位，小数点后面有两位，尾数只可能为0、1、2、3、4、5、6、7、8、9。

如量程为15 V的电压表，其最小分度为0.5 V, 如果估读到最小分度的十分之一，估读值为0.05、0.10、0.15、0.20、0.25、0.30、0.35、0.40、0.45，误差有绝大部分与最小分度同位，所以读数要估读到最小分度（将最小分度5等分仍不足半等分的略去，等于或超过半等分的算一个等分）。因此最后读数如果以伏特为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9。

【归纳】：

1、最小分度为1的，估读到下一位，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分；

2、最小分度为2或5的，估读到本位，将最小分度分为五等分仍按不足半等分舍去，等于或超过半等分算一个等分。

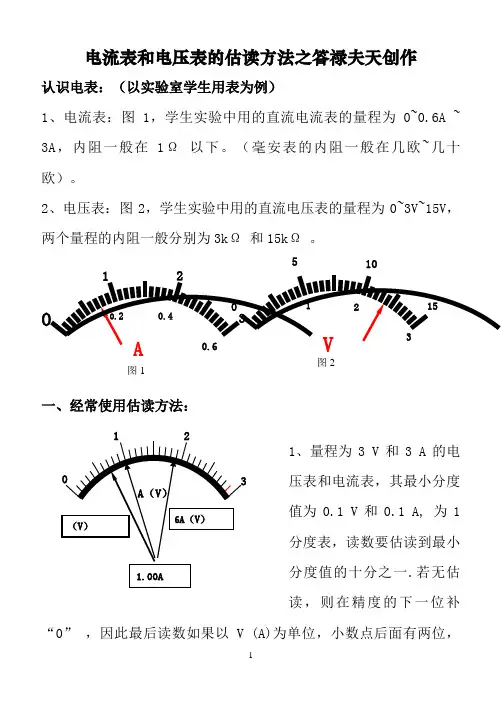

【例题】：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____。在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____。

【解析】：

在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

在乙图中，若选用的量程为15V，则最小分度为0.5V，读数应估读到其最小分度的1/5，所以读数为6.0V。若选用

的量程为3V，则最小分度为0.1V，读数应估读到其最小分度的1/10，所以读数为1.20V。
