基坑支护变形观测方案
基坑变形监测技术方案
基坑变形监测技术方案一、工程概况本工程由一幢门字形酒店、六幢不同高度公寓和整体地下车库组成，总占地面积约30000m2，总建筑面积约23万m2，地下建筑面积约8.7万m2。
本工程基坑总面积约29300m2，东西向长约300~400m，南北方向长约40～110m。
基坑总延长线为785m，地下室为三层,基坑开挖深度为-18.2m、-18.7m,管线分布复杂。
基坑北侧紧邻海河，南侧是车流量较大的公路，海河水位的变化及张自忠路面动荷载的干扰都将是某基坑监测的难点.基坑监测等级为一级，监测手段众多，监测内容、监测工作量及监测难度均较大.二、依据及原则1.《建筑变形测量规程》（JGJ/T8-97）2.《工程测量规范》（GB50026-93）3.《建筑基坑支护技术规程》JGJ120-994.《国家一、二等水准测量规范》(GB12897-93）5.《天津市建筑地基基础设计规范》（TBJ1—88)依据规范和天津市建设主管部门对建筑物基坑施工相关文件的要求，以及基坑设计的相关要求；为确保建筑物地下基坑施工及周边环境的安全性和可靠性，使在基坑开挖和施工期间的变形得到有效控制，保证其不对基坑自身及周边环境造成破坏性的影响，用科学的数据指导基坑信息化施工，保证施工安全。
三、基坑监测项目为了及时收集、反馈和分析周围环境要素在施工中的变形信息，实现信息化施工并确保施工安全,综合本工程周边环境状况及围护结构和支护体系的特点,遵照设计的相关要求，本工程共进行如下几项基坑监测工作：1、周边环境监测A、地下管线变形监测;B、基坑外道路变形监测;C、基坑外地下潜水水位监测；D、基坑外承压水水位监测；E、基坑外土体水平位移（测斜）监测；F、基坑外土体表面变形监测；G、海河堤岸变形（沉降、变形）监测；2、围护结构监测A、围护桩桩体水平位移(测斜）监测;B、围护桩桩顶变形（沉降、位移）监测;C、围护桩内、外侧水土压力监测；D、围护桩的竖向钢筋应力监测；3、支撑体系和立柱监测A、支撑轴力监测；B、钢格构柱及立柱角钢应力监测；C、立柱位移和沉降监测；4、其它监测A、基坑开挖过程中土体分层沉降监测;四、基坑监测点位布置1、周边环境监测A、地下管线、路面等的变形监测包括基坑周边的张自忠路、兴安路的地下管线、路面、海河堤岸的沉降监测点的布设。
基坑支护变形监测记录
基坑支护变形监测记录基坑支护变形监测是指在土木工程施工中对基坑支护体进行变形监测的过程。
基坑支护是为了保证土方开挖过程中土体的稳定性而进行的一系列工程措施。
基坑支护体变形监测是对这些措施的有效性进行评估的重要手段，有助于保障施工的安全和质量。
1.监测目的：需要明确该次监测的目的以及所要达到的效果。
例如，是否为了评估施工前后地下水位变化对支护体的影响，或者评估施工过程中支护体的变形情况等。
2.监测方法：记录使用的监测方法，包括监测设备、监测点布置和监测周期等。
常用的监测方法有测量孔法、全站仪法、倾斜仪法等。
3.监测过程：详细记录监测过程中的操作步骤、监测点的选择和布置情况、监测设备的使用情况等。
同时，还需记录监测过程中发现的问题和解决措施，如监测点测不出数据、设备故障等。
4.监测数据：将监测得到的原始数据进行整理和汇总，包括监测点的测量数据和变形量计算结果等。
对于监测点，需要记录测量时间、测量参数、测量值、测量精度等。
5.数据处理与分析：对监测数据进行处理与分析，包括数据的平滑处理、趋势分析、变形特征分析等。
根据分析结果，评估支护体的变形情况以及是否符合设计要求，进一步指导施工工艺的调整和优化。
6.结论与建议：根据监测数据的分析结果，给出本次监测的结论和建议。
结论应明确地评估支护体的安全性和稳定性，是否需要调整支护体结构或施工工艺等。
建议可以包括加强支护措施、改进施工方法或者增加监测频率等。
7.监测报告：将监测记录整理成监测报告，报告中应包含本次监测的目的、方法、过程、数据、分析结果、结论和建议等。
监测报告是对监测工作的总结和总结，并提供给相关人员进行参考。
基坑支护变形监测记录的重要性不可忽视。
通过监测记录，可以实时了解基坑支护体的变形情况，及时发现问题并采取措施，确保施工的安全性和质量。
基坑支护变形监测记录是施工单位与监理单位交流的重要依据之一，同时也为后续类似工程提供参考和经验。
因此，对基坑支护变形监测记录的编写和整理要严谨，尽量详细和准确，以便后续的分析和研究。
基坑工程变形监测方案
基坑工程变形监测方案1. 背景介绍基坑工程是指在建筑施工中，为了在地下建造高层建筑或者地下结构，需要在地面上开挖较深的坑，并按照设计图纸对坑下进行倒土处理，同时基坑周边的建筑、道路等都会受到一定的影响。
为了确保基坑工程的安全施工，避免对周边建筑物和地下设施造成不可挽回的损害，需要进行变形监测。
基坑工程变形监测是指在基坑开挖、支护、降水和地下室施工等过程中，从土壤内部和地面上一定深度位置等环境中，连续或定期监测基坑四周变形情况，以获取变形数据，从而判断基坑周围环境的稳定性和安全性。
合理地选择监测点位，对基坑工程进行变形监测，可以有效地监测基坑开挖过程中的变形情况，提前发现潜在危险，保障基坑施工的安全。
2. 变形监测方案变形监测的主要目的是为了监测基坑工程周围环境的变形情况，从而保障基坑工程施工的安全。
变形监测的方案包括：监测内容、监测方法、监测点位、监测频率和监测报告。
2.1 监测内容基坑工程变形监测的内容主要包括：地表变形监测、地下水位监测、支护结构变形监测、周边建筑物变形监测、基坑倒土变形监测等内容。
通过监测这些内容，可以全面掌握基坑工程周围环境的变形情况，提前发现潜在危险，保障施工的安全。
2.2 监测方法基坑工程变形监测的方法主要包括：GPS定位法、倾斜仪法、水准仪法、测斜仪法、位移传感器法等。
通过这些监测方法可以有效地监测基坑工程周围环境的变形情况，提供准确的监测数据，从而保障基坑工程的施工安全。
2.3 监测点位基坑工程变形监测的点位主要包括：地表监测点位、地下水位监测点位、支护结构监测点位、周边建筑物监测点位、倒土监测点位等。
通过合理选择监测点位，可以全面掌握基坑工程周围环境的变形情况，提前发现潜在危险，保障施工的安全。
2.4 监测频率基坑工程变形监测的频率主要包括：连续监测、定期监测。
通过连续或者定期监测，可以不断地获取基坑工程周围环境的变形数据，及时发现潜在危险，保障施工的安全。
2.5 监测报告基坑工程变形监测报告是通过监测数据的分析和处理，得出基坑工程周围环境的变形情况，并提供有效的监测报告。
基坑监测监控方案
基坑监测监控方案土方开挖施工期间,应对基坑支护结构受力和变形、周边建筑物、重要道路及地下管线等保护对象进行系统的监测。
通过监测，可以及时掌握基坑开挖过程中支护结构的实际状态及周边环境的变化情况,做到及时预报，为基坑边坡和周边环境的安全与稳定提供监控数据,防患于未然；通过监测数据与设计参数的对比，可以分析设计的正确性与合理性，科学合理地安排下一步工序，必要时及时修改设计，使设计更加合理，施工更加安全。
一.监测频率1坡顶水平位移监测：基坑开挖前3步深度在5m以内，可每2d观测一次，基坑开挖至5m以下及基坑开挖完成后一周内，每天观测一次。
基坑开挖至基底后一周后无明显位移时，可适当延长观测周期，每5~IOd 观测一次。
2、坡顶垂直位移及建筑物沉降观测：在基坑降水时和在基坑土开挖过程中应每天观测一次。
混凝土底板浇完IOd以后，可每2~3d观测一次，直至地下室顶板完工和水位恢复。
此后可每周观测一次至回填土完工。
3、当出现下列情况之一时，应进一步加强监测，缩短监测时间间隔加密观测次数,并及时向施工、监理和设计人员报告监测结果：(1)监测项目的监测值达到报警标准；(2)基坑及周围环境中大量积水、长时间连续降雨、市政管线出现泄漏；(3)基坑附近地面荷载突然加大；(4)临近的建筑物或地面突然出现大量沉降、不均匀沉降或严重开裂。
4、当有危险事故征兆时，应连续监测。
二、监控报警1基坑及支护结构监控报警值以累计变化量和变化速率两个值控制，累计变化量的报警指标不应超过设计限制。
2、本基坑坡顶水平位移报警值设为25mm,水平位移速率报警值设为连续三日大于2mm∕d o3、周围建筑物报警值以累计变形量、变形速率、差异变形量并结合裂缝观测确定。
4、本基坑周围建筑物沉降报警值设为15mm,倾斜报警值设为IOmm,倾斜速率报警值设为连续三日大于Imm/55、当出现下列情况时，应立即报警：6、周围建筑物砌体部分出现宽度大于15mm的变形裂缝；7、附近地面出现宽度大于IOmm的裂缝；三、紧急预案1基坑开挖和喷锚支护施工过程中，由于破坏了土层中的原有的应力平衡，坡面肯定会发生变形，直到达到新的平衡。
基坑监测方案
基坑监测方案一、基准网的建立为了科学地预测基坑支护的稳定和周边环境的变化，及时预报和提供准确可靠的变形数据，因此建立基坑支护施工变形与沉降观测网，定期进行变形沉降观测。
二、基坑支护变形观测（1）基坑支护水平位移观测在基坑边坡顶上布置基线（每基坑边一条），每条基线上设4个变形观测点，同时又作为沉降观测点。
（2）基坑支护沉降观测利用远离场区的城市高程系水准控制点或独立水准点作为沉降观测的起算点，与以上点联测，构成基坑支护沉降观测网。
四面围墙周边附近各布置四个沉降观测点，与基坑周边浅埋基础建（构）筑物、重要管线监测点一起构成监测周边环境的沉降观测网。
三、观测方法（1）水平位移观测分别在基线点四个角上设站，用J2型经纬仪观测四边网的水平角度(四边形内角)，并与城市的大地控制网三角点联测水平夹角，检查基线点是否发生位移，在基线点正确无误的情况下，同时在四角测端上分别以对应的相邻角点定向，并观测定向基线上各预埋点的水平位移量初始读数。
（2）沉降观测对基坑边上的各点及周边点建立的沉降观测网的测量方法为：首先自远离基坑的城市水准控制点开始观测，引测至基坑周围后，按编定的各点观测次序依次观测，最后测至另一水准控制点符合，观测仪器采用S3型精密水准仪。
四、基坑周围建(构)筑物等的监测措施工程对基坑周边50米范围内的所有建（构）筑物进行监测，并特别对临近坑边1.5H～2.0H范围内建（构）筑物，包括道路、市政管道、电力电缆、电信管网等加强监测力度。
具体监测措施是：（1）对建（构）筑物，定期进行沉降变形观测。
（2）施工前，了解地下管线的分布情况，对整个场地的地下管线进行摸底，并在地面投影其轴线走向，布置变形观测点进行监测；对某些变形要求较高及紧邻基坑开挖边缘的重要管线，预先做好加固处理措施。
五、质量保证技术措施在施工中不仅要严格执行质量管理程序，保持质量体系的有效运行，同时必须采取切实可行的质量保证技术措施，从原材料的采购到施工全过程进行全方位控制，强化施工质量一次合格率，杜绝不合格和返工。
基坑监测方案

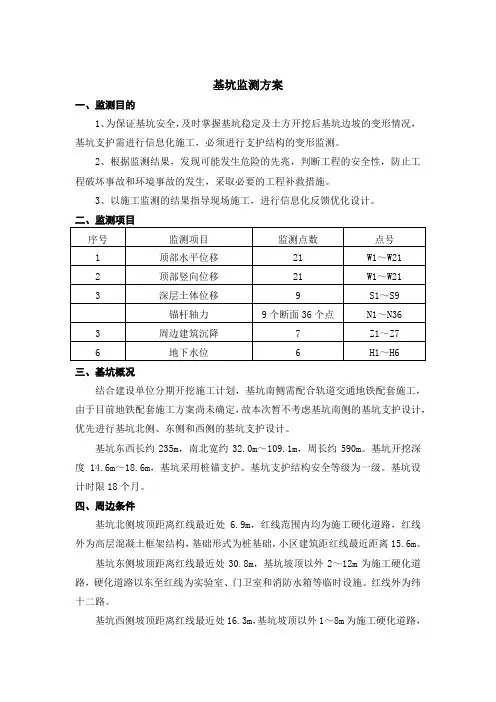

基坑监测方案一、监测目的1、为保证基坑安全，及时掌握基坑稳定及土方开挖后基坑边坡的变形情况，基坑支护需进行信息化施工，必须进行支护结构的变形监测。
2、根据监测结果，发现可能发生危险的先兆，判断工程的安全性，防止工程破坏事故和环境事故的发生，采取必要的工程补救措施。
3、以施工监测的结果指导现场施工，进行信息化反馈优化设计。
二、监测项目三、基坑概况结合建设单位分期开挖施工计划，基坑南侧需配合轨道交通地铁配套施工，由于目前地铁配套施工方案尚未确定，故本次暂不考虑基坑南侧的基坑支护设计，优先进行基坑北侧、东侧和西侧的基坑支护设计。
基坑东西长约235m，南北宽约32.0m～109.1m，周长约590m。
基坑开挖深度14.6m～18.6m，基坑采用桩锚支护。
基坑支护结构安全等级为一级。
基坑设计时限18个月。
四、周边条件基坑北侧坡顶距离红线最近处 6.9m，红线范围内均为施工硬化道路，红线外为高层混凝土框架结构，基础形式为桩基础，小区建筑距红线最近距离15.6m。
基坑东侧坡顶距离红线最近处30.8m，基坑坡顶以外2～12m为施工硬化道路，硬化道路以东至红线为实验室、门卫室和消防水箱等临时设施。
红线外为纬十二路。
基坑西侧坡顶距离红线最近处16.3m，基坑坡顶以外1～8m为施工硬化道路，硬化道路以西为项目部，项目部宽6m，项目部以西为用地红线，红线外为纬十一路。
五、控制网的布设与施测监测控制网以假定坐标系统为基准建立。
控制点由基准点和工作基点组成，为了提高监测效率，在基坑周边2倍开挖深度外设置工作基点，选择一个基准点为监测起算点，联测工作基点组成监测控制网闭合线路，工作基点同基准点组成监测控制网，工作基点同监测点组成监测网。
1、水平位移监测控制网的布设与施测（1）水平位移监测控制网的布设工作基准点采用强制对中的水泥观测墩，地下部分埋深 1.2m，地面部分高1.2m。
工作基点埋设时应注意保证与测点间的通视，保证强制对中标志顶面的水平，工作基点埋设完毕后，并作明显警示标记及点号。
基坑变形监测测技术方案
变形监测技术方案批准:审核：编制：目录一．工程概述1二．作业目的1三．作业依据及规范2四．工作内容2五．基坑及周边监测方案25.1 基准点的布设25.2护坡桩顶水平位移观测点的埋设25。
3护坡桩支护结构水平位移观测点的埋设35.4 变形监测点保护及意外情况处理45.5 基准点、监测点的观测方法及精度要求55.6 观测设备和人员投入55。
7 观测周期65。
8 成果处理6六．提交成果资料66.1 提交阶段成果76。
2 提交沉降观测技术报告书7七．补充说明7八．质量保证措施8九．附件8变形监测技术方案一．工程概述受..。
..的委托，。
.。
拟承担。
.。
.变形监测任务。
本项目位于。
....。
基坑深16-18米,南北长近100米，东西宽约60米。
开挖深度较大,周边不明管线复杂，采用—2米以下桩锚支护（2道锚杆），-2米以上组合柱砖墙支护形式。
二．作业目的本工程基坑挖掘较深，安全问题应引起高度的重视，通过监测及时分析反馈监测结果,掌握基坑围护结构及周边环境的情况，做到心中有数，确保基坑及周边环境的安全。
在基坑工程施工及地下结构施工期间，应对基坑围护结构受力和变形、周边重要道路等保护对象进行系统的监测，为避免基坑工程施工对工程周边环境及基坑围护本身的危害，采用先进、可靠的仪器及有效的监测方法，对基坑围护体系和周围环境的变形情况进行监控，通过监测,可以及时掌握基坑开挖及施工过程中围护结构的实际状态及周边环境的变化情况,做到及时预报，为基坑边坡和周围环境的安全与稳定提供监控数据,防患于未然,通过监测数据与设计参数的对比，可以分析设计的正确性与合理性，为工程动态化设计和信息化施工提供所需的数据，从而使工程处于受控状态,确保基坑及周边环境的安全。
三．作业依据及规范1、《建筑变形测量规范》（JGJ8-2007）；2、《工程测量规范》(GB50026—2007)；3、本工程设计图纸及施工方案。
四．工作内容1、测定护坡桩顶部水平位移,周边道路的沉降量、计算沉降差及沉降速率。
基坑监测施工方案
基坑监测施工方案监测频率要求：开挖期间开挖侧每天观测一次，非开挖期间每3-5天观测一次；当变形超限时应加密观测，当有危险事故征兆时应连续观测。
当基坑变形、地面沉降达到预警值，应立即通知查明原因，及时采取有效的措施。
（一）监测目的1、在基坑施工过程中，只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至调整施工工艺或修改设计参数。
2、检验设计所采取的各种假设和参数的正确性，指导基坑开挖和支护结构的施工。
3、确保基坑支护结构和相邻建筑物的安全。
4、积累工程经验，为提高基坑工程的设计和施工的整体水平提供依据。
5、将监测数据与预测值相比较以判断前一步施工工艺和施工参数是否符合要求，以确定和优化下一步的施工参数，做到信息化施工。
6、将现场测量结果用于信息化反馈优化设计，使实际达到优质安全、经济合理、施工快捷的目的。
（二）监测原则深基坑工程是一项技术上复杂，不确定因素较多，风险性很大的系统工程。
根据该基坑支护及周边环境的特点，在确定监测方法及监测内容时，需考虑以下原则：1、保证重点：该工程为深基坑，所以基坑支护结构本身是本工程需监测的重点。
沿基坑四周在基坑原土位置布置测斜管、在桩顶布置测量点进行位移和变形监测，以保证支护结构整体安全。
2、兼顾环境：由于本工程地下场区地下水主要有孔隙水及基岩裂隙水，其中孔隙水为区内地下水的主要赋存形式。
3、为了保证周围建(构)筑物及地下管线的正常安全使用，应布置测点进行变形观测。
4、信息化施工：监测资料的及时整理和快速反馈给设计单位、监理单位、建设单位非常重要。
支护结构本身的变形是否超过报警值，地面沉降是否超过报警值，需要测试结果的及时反馈，以便使施工单位及时调整施工方案和顺序，或采取必要措施保证基坑和周围环境的安全。
5、经济合理：对选定监测内容，以保证安全为前提。
基坑变形监测方案
基坑变形监测方案
1、监测目的
本基坑工程按二级基坑要求监测，为确保基坑及周边建、构筑物的安全及保证本地下建筑物的顺利施工，及时掌握基坑施工、支护过程中的地基土及支护结构的应力应变信息，以确定基坑施工安全信息等，并作出安全预警报告，出现异常情况及时采取有效措施，故本工程应作原位监测工作；基坑监测应选择具同类场地监测经验的具独立资质的单位进行。
2、基坑监测内容
（1）围护结构施工和基坑开挖过程中应对围护结构、周边建筑物进行监测，监测数据须及时反馈,进行信息化施工。
（2）监测应由具有专业资质的单位实施，监测方案实施前应报设计单位审定确认后方可实施。
（3）监测内容及监测点布设：
1）沿支护结构顶部每隔15-20m左右布设一个水平位移监测点。
2）基坑周边建筑物布设沉降观测点。
3）沿基坑周边每隔50m左右布设一个深层土体位移观测点。
3、监测要求
（1）所有测试点、测试设备需加强保护，以防损坏。
（2）量测周期：基坑土方开挖到地下室侧壁回填。
（3）监测单位需及时向设计单位提供监测结果。
4、监测报警值
（1）支护结构：水平位移速率≤3mm/d，位移总量≤30mm。
（2）周围建筑物沉降速率≤2mm/d，差异沉降量≤0.2%。
（3）深层土体位移：位移速率≤3mm/d，位移总量≤50mm。
基坑监测方案范文
基坑监测方案范文一、背景与目的基坑工程是城市建设中不可或缺的一环，然而基坑工程中存在着一定的风险，如土层不稳、地下水位变化等，这些因素都可能导致基坑工程的安全隐患。
因此，为了确保基坑工程的施工安全，需要制定一套完善的基坑监测方案，及时发现并处理潜在的风险。
二、监测内容和方法1.土层稳定性监测：采用地面测斜仪对基坑周边土层的变形进行监测，以及使用倾斜计对基坑周边建筑物的倾斜情况进行监测。
如果发现土层发生变形或建筑物倾斜超出了允许范围，需要及时采取措施加固土层或修复建筑物。
2.地下水位监测：通过在基坑内安装水位计观测地下水位的变化，监测地下水位是否超过了设计要求的安全范围。
如若超出，需要采取相应的排水措施，控制地下水的涌入。
3.基坑周边环境监测：包括监测附近地表的沉降情况、环境噪声、震动等因素对基坑工程的影响。
通过这些监测指标的评估，能够及时发现异常情况并提出合理的解决方案。
4.施工过程监测：对基坑的开挖、土方填筑、支护结构施工等各个环节进行实时监测，以便及时调整施工方案、减少风险发生的可能性。
三、监测设备和技术1.地面测斜仪：地面测斜仪是一种通过测量地面上各个点的变形量来判断土层稳定性的仪器。
它能够实时监测土层的变形情况，并通过数据分析给出预警。
2.倾斜计：倾斜计能够测量基坑周边建筑物的倾斜情况，以及墙体的变形情况。
通过倾斜计的监测，能够及时发现墙体的变形情况，并采取相应的修复措施。
3.水位计：水位计是监测地下水位变化的主要设备，通过实时测量地下水位的高低来判断基坑周边的地下水变化情况。
4.环境监测仪器：包括沉降监测仪、噪声监测仪、震动监测仪等，用于监测基坑周边环境的变化情况。
四、监测频率与执行机构1.土层稳定性监测：根据施工进度和土层情况的变化，每周进行一次监测，并由相关专业机构或工程监理单位负责数据的采集、分析和处理。
2.地下水位监测：根据地下水位变化的情况，每日或每周进行一次监测，并由相关专业机构或工程监理单位负责数据的采集、分析和处理。
基坑变形监测技术方案
基坑变形监测技术方案1、工程概况长治市潞安鸿源房地产开发有限公司拟在长治市防爆巷西侧进行潞安府秀江南三期地下车库建设，拟建地下车库建筑面积约2.6万平方米，平面形状不规则，总体呈矩形，东西长约230米，宽约143米，基坑周长约700米，基坑深度自±0.000向下10米，开挖深度自现有自然地面向下约9.5米，按《建筑地基基础工程施工质量验收规范》GB50202-2002确定基坑工程类别为二级，按《建筑基坑支护技术规程》JGJ120-99划分基坑侧壁安全等级为二级。
潞安府秀江南三期地下车库基坑支护设计任务由太原市拓达岩土工程勘察检测有限公司承担完成，支护方式采用灌注桩加锚索、水泥土搅拌桩加土钉墙，土钉采用φ50t3.5mm的钢管，成孔以自上而下的顺序进行施工，土钉注浆采用42.5普通硅酸盐水泥，注浆没延米不小于25Kg/m，水灰比0.4—0.5，浆体抗压强度不小于20MPa。
面部结构采用100mm厚C20喷射混凝土，内设φ6.5@200的单层双向钢筋网片进行护面，加强筋采用φ14的螺纹钢；网片居中，加强筋在网片外侧，土钉头弯成L型，弯钩长度10d，并与加强筋可靠焊接。
灌注桩桩体、冠梁混凝土强度：C30，灌注桩主筋锚入冠梁750mm，桩顶嵌入冠梁100mm，灌注桩超浇高度为800mm；桩内主筋沿桩身均匀布置，主筋保护层厚度3m~5m。
在基坑内和周边设置观测井，做法和降水井做法一致。
具体支护方案详见附件1。
自支护施工开始到基础回填完成有效工期约4个月。
2、工程地质条件及周边环境2.1建筑场地工程地质条件本建筑场地位于长治盆地东部，现有地形较平坦，勘察期间孔口高程介于927.18-925.81米之间，地表下40米深度范围内地层以第四纪粉质粘土为主，共划分为6层：第①层，素填土（Q42M1）:杂色，含煤屑、砖块、植物根、灰渣等，稍湿、稍密、欠固结。
实测标贯击数介于5~7击，平均5.7击。
静力触探侧壁阻力74.6KPa，锥尖阻力1.39MPa第②层，粉质粘土（Q4l a l+p l）：褐黄色，含云母、氧化铁、氧化铝等，可塑，中等压缩性，无震摇反应，有光泽，干强度及韧性中等。
基坑变形监测技术方案
XXXXXXXXXXXXXXX项目工艺厂工程工艺厂一标段基坑监测技术方案XXXXXXXXXXXXX有限公司2022年11月批准人: 审定人: 审核人: 项目负责人：技术负责人:XXXXXXXXX项目工艺厂工程工艺厂一标段基坑监测技术方案目录1、综合说明 (1)1.1工程概况 (1)1.2工程地质情况 (1)1.3基坑支护形式 (2)2、监测方案编制依据 (2)3、主要仪器设备及人员配置 (3)3.1仪器设备 (3)3.2人员配置 (3)4、监测目的 (4)5、监测要求 (4)5.1监测内容 (4)5.2监测频率 (5)5.3监测报警值 (6)5.4监测点布设 (6)6、主要技术指标要求 (6)7、基准网建立 (9)7.1原有测量资料 (9)7.2基准网建立 (9)8、监测方法 (10)8.1基坑水平位移监测 (10)8.2基坑竖向位移监测 (11)8.3巡视检查 (11)9、质量控制与检查 (11)10、技术保障 (12)11、监测资料要求 (12)12、监测数据处理及信息反馈 (12)13、安全文明生产 (13)14、质量/环境/职业健康安全管理体系 (13)14.1质量管理体系 (13)14.2 环境管理体系 (14)14.3 职业健康安全管理体系 (14)15、建议与说明 (15)16、提交成果 (16)16.1提交甲方资料 (16)16.2本公司存档资料 (16)17、附件 (16)1、综合说明1.1工程概况XXXXXXXXXXXXXX项目工艺厂工程位于XX省XX市XX县XXX开发区，本工程包括工艺海水管道管沟、高压泵基础等深基坑。
工艺海水管道管沟全长765m，宽10.8m，深度5.35m，其中包含5处止推墩，长18m，宽16.2m，深度5.75m，采取放坡开挖。
高压泵基础共计5处，长5.6m，宽4.3m，深度5.1m，采取放坡开挖。
为保证工艺海水管道管沟、高压泵基础等深基坑土方开挖安全顺利进行，需要对管沟和深基坑进行位移监测。
深基坑监测方案范文
深基坑监测方案范文深基坑是指在建设高层建筑或地下结构时，需要进行深度挖掘并进行边坡支护的工程。
由于挖掘深度大、周围环境复杂，深基坑监测方案的制定及实施对确保施工安全和环境保护至关重要。
以下是一个深基坑监测方案的范文，供参考：一、项目背景和目标深基坑位于xx市中心，总建筑面积为xxx平方米，深度约为xx米。
在施工过程中，需要进行边坡支护、地下水位控制等工作，以确保施工安全和地下水环境不受影响。
本监测方案的目标是全面监测施工期间的基坑变形、地下水位变化等数据，并及时发现和解决潜在问题，确保工程安全顺利进行。
二、监测内容及方法1.基坑变形监测：使用自动全站仪对基坑周边进行定期监测，记录基坑变形情况，包括水平位移、垂直位移、沉降等数据。
2.边坡支护监测：对边坡支护结构进行监测，包括支撑桩、预应力锚杆等的应力和变形情况。
使用应力应变计、变形计等设备进行监测。
3.地下水位监测：在基坑周边埋设多个地下水位监测井，监测地下水位的变化情况。
使用水位计等设备进行监测。
4.地下水质监测：在基坑周边及附近居民区域设置多个地下水质监测点，监测地下水的化学成分和污染物含量。
使用水样采集仪器进行采样分析。
5.周边建筑物振动监测：对周边建筑物进行振动监测，以确保施工过程中对周边环境的影响。
三、监测频率及数据处理1.基坑变形监测：每周进行一次监测，连续监测至基坑施工完成。
数据通过软件处理，生成变形曲线和变形速率等分析结果，并根据阈值设定预警机制。
2.边坡支护监测：每天进行一次监测，连续监测至支撑结构拆除。
数据通过软件处理，生成应力变化曲线和变形曲线，分析结构的安全性。
3.地下水位监测：每天记录一次地下水位数据，连续监测至基坑回填完成。
数据通过软件处理，生成地下水位变化曲线和水位变化趋势分析。
4.地下水质监测：每月进行一次采样分析，连续监测至基坑回填完成。
数据通过实验室分析，生成地下水质的变化情况和趋势分析。
5.周边建筑物振动监测：施工期间持续进行监测，每次施工前后对周边建筑物进行振动监测，记录振动速度、振动加速度等数据。
基坑监测方案
基坑监测方案1基坑监测的目的观测目的：在基础施工及维护阶段，由于工程的基础深，开挖面积大，基坑边坡服务时间长，需要在开挖前根据支护形式准确放线定位、在开挖过程中不断监测，掌握基坑变形发展趋势，防止基坑过大变形，确保边坡的安全稳定和工程顺利进行，及时掌握基坑边坡变形动态，为基坑施工提供信息反馈。
2监测频率3监测报警值（1）坡顶/桩顶水平位移、沉降监测本工程基坑桩锚按二级基坑控制值：开挖过程中按4%°h控制，报警值为控制值的80%（h为监测点处基坑开挖深度）。
（2）支护桩深层水平位移监测监测报警值为4%°h（h为监测点处基坑开挖深度），变化速率为4~6mm∕d°（3）锚杆内力监测预应力锚杆内力报警值:低于0.3倍设计值，高于0.8倍设计值。
(4)地下水位监测基坑土方开挖、支护施工过程中，地下水位累计变化不超过IoOomm,变化速率不超过50OmmA1(5)坑外地表沉降监测基坑周边地表沉降控制值为25mm,报警值为20mm,变化速率为2~3mm∕d.(6)巡视监测支护体系应进行巡视监测，发现异常现象立即进行危险报警，对基坑支护结构和周边环境中的保护对象采取应急措施，必要时应拍照或录相，变形强烈地段要设立连续观测点。
4监测方法4.1基坑边坡水平位移监测基坑边坡水平位移采用《建筑施工测量技术规程》(DB11/T446-2007)中的二等水平位移的要求执行。
监测的等级划分及精度要求见表10-2o1、基准点的埋设和观测在认真考察现场监测环境的基础上，选择合适的地方布设基准点。
基准点的埋设应遵循下列原则：a)基准点必须稳定，便于保存；b)通视良好，便于观测及定期检验。
为提高水平位移监测的精度，控制点应采用观测墩形式，顾及基坑周边实际状况，在基坑四边以及其延长线上，地面相对稳定的位置埋设3个观测墩做为柱顶水平位移观测的控制点，在基坑附近的建筑物上埋设4个点作为检查方向（场外基准点为基础）。
基坑变形观测方案和日常巡查方案
基坑变形观测方案和日常巡查方案
1. 监测点设置，在基坑周边和内部设置监测点，以监测基坑周
边土体和支护结构的变形情况。
监测点的设置需要考虑基坑的深度、土质情况、支护结构类型等因素。
2. 监测参数，监测参数包括但不限于地表沉降、支护结构位移、周边建筑物变形等。
这些参数的监测可以通过测量仪器、全站仪、
倾斜仪等设备进行实时或定期监测。
3. 监测频率，根据基坑施工阶段和工程地质条件，确定监测频率，一般包括施工前、施工中和施工后的监测。
4. 监测记录和分析，及时记录监测数据，对监测数据进行分析，及时发现基坑变形趋势，采取相应的措施。
接下来是日常巡查方案：
1. 巡查内容，日常巡查内容包括基坑周边的支护结构、土体稳
定情况、降水排水情况、施工现场秩序等。
2. 巡查频率，根据施工进度和地质条件，确定日常巡查的频率，一般包括每日巡查和每周定期巡查。
3. 巡查记录和处理，及时记录巡查情况，对发现的问题及时处理，必要时及时向相关部门汇报。
4. 巡查人员，确定巡查人员及其职责，确保巡查工作的及时性
和有效性。
综上所述，基坑变形观测方案和日常巡查方案是基坑施工安全
管理的重要组成部分，通过科学合理的方案制定和实施，可以有效
地保障基坑施工的安全和质量。
“基坑”专项监测方案详细
“基坑”专项监测方案详细因挖深基坑工程涉及范围广，其技术复杂，事故也是频繁出现，所以在施工过程中要进行监测。
以便于我们及时制定应急措施，保证基坑开挖及结构施工安全。
其基坑监测方案如下。
一、水平位移监测:1.水平监测点的布设:土建施工基坑形状大多数为长方形和不规则基坑，为确保按照《建筑物变形测量规程》的二级精度进行水平位移观测视线长度≤300m，在基坑周边相对稳定的区域内布设2-4个工作基点，因基坑拐角处变形最小，工作基点墩位置一般布置在基坑拐角处;根据设计确定的支护结构桩(墙)顶水平位移点的位置和数量，在基坑支护结构的冠粱顶上布设观测点，观测点采用埋设观测墩的形式;在建立好工作基点墩后，将仪器架设在工作基点墩上，沿基坑边布设观测墩，观测点位置必须选择在通视处，要避开基坑边的安全栏杆等影响视线的物体。
一般情况下观测点距离基坑300㎜比较合适。
2.水平位移检测方法，主要有以下五点：①基坑水平位移监测可采用小角度法和极坐标法进行水平位移观测。
对工作基点的稳定性宜采用前方交会、导线测量和后方交会法观测。
②在基坑变形监测中，对于基坑的位移变化量，利用极坐标法进行基坑水平位移监测，一般选择基坑长边为X轴，垂直基坑长边为Y轴。
③小角度法主要用于基坑水平位移变形点的观测。
小角度法必须设置观测墩，采用强制对中方式。
④前方交会观测法，尽量选择较远的稳固目标作为定向点，测站点与定向点之间的距离要求一般不小于交会边的长度，观测点应埋设在适合不同方向观测的位置。
⑤导线测量法主要用于基坑周边建筑物、构筑物密集,对工作基点稳定性检查用前方交会法和后方交会法都难以实现的情况下,通过导线测定工作基点的稳定性。
二、沉降监测:1.沉降监测点布设:在基坑外相对稳定且不受施工影响的地点埋设基点3个，利用这3个基点相互检核其稳定性;支撑立柱沉降监测点设置:在支撑立柱的顶部焊接符合要求的钢制加工件;周边建(构)筑物沉降监测点设置:在建筑物或构筑物的拐角处,离地面20㎝，且避开雨水管、窗台线、电路开关等有碍设标与观测的障碍物，并应视立尺需要离开墙(柱)面一定距离;周边土体沉降监测点:沉降观测点应埋设原状土层中，加设保护装置，沉降观测点稳定后，方可进行初始观测和一般观测。
基坑支护结构及周边建筑物变形观测技术
基坑支护结构及周边建筑物变形观测技术摘要：为增强基坑项目整体质量，持续提升结构强度，减少对周边建筑扰动，营造稳定高效施工机制。
文章尝试从支护结构设置、建筑变形观测等维度出发，通过采取系列举措，完善支护结构强度，持续获取周边建筑变形动态数据，以此为契机，确保基坑支护施工成效，组建起标准化基坑施工与观测模式。
关键词：基坑施工；支护机构；周边建筑；变形观测；技术应用前言基坑作业作为现阶段建筑施工体系的有机组成部分，是提升结构整体稳定性，拓展使用空间有效方式。
基于基坑施工环境以及技术要求，施工团队应当整合系列资源，借助支护施工、周边建筑变形量观测等系列举措，搭建动态化基坑施工体系，全面提升施工质量。
1.基坑支护结构施工方案构建策略支护结构在基坑项目中的应用，可以持续提升基坑结构强度，消除应力作用影响，有效防范变形的发生。
基于这种技术使用需求，技术团队需要从实践角度出发，从支护结构设计等角度出发，设置完备的支护结构施工方案。
基坑支护是提升建筑项目地下架构施工质量，改善基坑周边环境的重要举措，通过临时性支档、加固、保护等举措，增强基坑结构强度，营造安全、稳定的施工环境。
为更好地发挥基坑支护施工成效，实现支护施工标准化与规范化，国家相关部门出台了《建筑基坑支护技术规程》（JGJ120-2012）等行业规范，对支护结构安全等级、结构参数等作出明确。
在这一背景下，施工人员需要设立系列方案，以稳定性原则、安全性原则以及经济性原则为导向，制定支护结构施工方案，明确系列施工要素，以消除基坑支护结构建设盲区。
具体来看，为保持基坑开挖区域整体结构的稳定性，避免坍塌情况的出现，基坑支护结构在施工活动开展之前，应当率先安排人员进入施工区域，开展系统性地质勘探，全面掌握地下管线分布、土壤地质情况，在此基础上，编制施工方案，细化放坡要求、支护结构、开挖顺序，确保整个施工活动得以顺利推进。
同时，系统性开展基坑坑壁支护以及排水设置等相关工作，有效防范基坑侧壁变形，减少积水情况的发生。
基坑变形监测及效果
基坑变形监测及效果一、基坑监测过程基坑支护结构及周边建筑环境的变形监测是支护工程设计和施工的重要组成部分。
通过监测可及时掌握基坑支护的安全程度、稳定状态和支护效果，为设计调整和施工开展提供信息，指导施工方案的调整实施。
本工程基坑安全等级为一级，结合本工程的特点，基坑围护监测的项目包括：（1）围护顶部及坡顶坡脚垂直、水平位移监测；（2）围护结构／土体侧向深层水平位移（测斜）监测；（3）坑外潜水水位观测。
现场检查监测点的数量、位置及测量方法符合方案和规范的要求。
本工程采用的监测点布置和数量分别如图3－63和表3－20所列。
各观测点根据施工进度及时设置，并及时测得初始值。
观测次数不少于3次，取连续3次观测值的平均值作为动态观测的初始测值。
图3－63 基坑代表性测点位置布置表3－20 工程监测点汇总（续表）检测单位应及时向监理提交各类监测报告，以便监理掌握基坑开挖对围护结构的影响，及时采取措施保证基坑围护安全。
若发现监测点数据超过报警阈值，应立即停止监测点所在区域的开挖施工，并会同勘察和设计单位提出围护加固方案。
施工单位在围护结构加固稳定后，经监测单位检测水平位移并确认其稳定后再开挖施工。
此外，还应注意对监测点的保护，以免遭受损坏，保证检测数据的准确性。
二、数据分析与结论监测数据包括三个方面：①围护墙顶垂直位移；②围护墙顶水平位移；③围护墙体深层水平位移（倾斜）。
其中，Q64～Q67围护墙顶垂直位移监测点历时曲线如图3－64所示。
可以看出，在开挖初期，围护因受土层变形摩擦，因此局部呈隆起状。
随着基坑内土方的大量卸载，土体压力的释放和土体应力场的改变，围护最终表现为明显的隆起趋势，待垫层与底板浇筑完成后逐步有沉降趋势。
围护墙顶垂直位移在结构施工阶段基本处于平稳状态。
图3－64 Q64～Q67测点围护墙顶垂直位移变化曲线围护墙顶水平位移监测点历时曲线如图3－65所示。
可以看出，在基坑降水、表层土开挖初期，围护墙顶水平位移向基坑内位移趋势明显。
基坑支护变形监测方案
1、编制依据基坑支护设计图纸《建筑基坑工程监测技术规范》（GB50497-2009）《工程测量规范》GB50026－20072、工程概况L形地库三个角高层建筑下，地下二层普遍深度-9.0m（地下二层底板标高），局部深度-13.8m（电梯井底板标高），基坑支护采用混凝土灌注桩、土钉墙喷锚系统，深基坑位置土方开挖至-4.0m左右，留出支护桩作业面，即进行支护桩及喷锚系统施工，同步进行深基坑支护系统监测。
3、监测目的施工中可能会出现基坑变形，为确保边坡的安全稳定和工程顺利进行，及时掌握基坑边坡变形动态，便于采取各种保护措施，我们在基坑施工过程中需对边坡进行水平位移、沉降等变形进行监测。
基坑工程施工前，应由建设方委托第三方对基坑工程实施现场监测。
监测单位应编制监测方案，监测方案应经建设、设计、监理等单位认可。
4、监测项目基坑边坡水平位移、沉降、裂逢；周边建筑物。
4.1 边坡水平位移监测4.1.1监测点设置深基坑每边设置3个稳定、可靠的点作为基准点。
在基坑四周冠梁上设置监测点，基坑各边每隔10-15m设置一个监测点，且每边中点、阳角必须有点，每边不少于3点，水平及竖向监测点为共用点。
基坑周边建筑物（4#楼及13#楼）、地下管线监测点布置：在基坑周围建筑物四角、拐角、管线井口设置一组监测点，监测其沉降。
4.1.2监测点制作施工灌注桩时将一根1m长的Ф18钢筋突出固定在冠梁与灌注桩交接处，要求钢筋端部平整并刻有十字丝，钢筋的端部突出冠梁上表面20cm。
4.1.3 监测点保护在施工过程中，加强对监测点的保护，不得随意破坏。
以保持监测数据的准确性和连续性。
5、仪器设备为确保本工程支护结构的安全，精确提供观测数据，本次监测主要采用监测仪器有：a、自动安平水准仪型号:DSA320 , 出厂编号:****。
b.全站仪型号: GTS-332W,出厂编号：托普康*****。
6、监测方法监测方法采用极坐标法。
监测项目初始值在深基坑土方开挖（-4.0m以下）之前测定，并取至少连续观测3次的稳定值的平均值作为初始值。
基坑施工边坡支护监测技术方案
目录1项目概况 (1)2工程周边环境概况 (1)3质量标准及编制依据 (1)4监测工作实施细则 (2)4.1监测目的 (2)4.2监测项目 (2)4.3测点布置 (2)4.3.1水准标点 (3)4.3.2沉降及水平观测点的布置及埋设要点 (3)4.4监测方法 (6)4.4.1 人工巡视 (6)4.4.2位移和沉降观测 (6)4.5监测频次及报警值 (7)4.5.1监测频次 (7)4.5.2报警值 (7)4.6监测成果整理 (7)4.7监测设施保护 (8)4.8仪器配置 (8)4.9工序管理及记录制度 (8)5信息反馈 (8)6质量安全保证措施 (8)1项目概况******小区位于宜昌市常浏路东侧，葛洲坝干休所内，2层商业门面及幼儿园，框架结构，拟建地下室为1层，框剪结构；地下车库坑底高程为87.20～88.60m，基坑顶部高程为92.04～95.20m，坑深4.64～7.95m，基坑总周长为646.8m，面积约为13555.5m，拟建基坑支护结构使用年限为1年。
边坡支护位于小区北侧及东侧，坡底标高93.4～94m，坡顶标高随地形变化，高程在96.3～102.33m,高2.5～8.4m,边坡长约241.0m，本工程除LN段为永久性支护结构，设计使用年限为50年；LN段位于******小区的东段，长度为22m，高差为8.8m～11.3m。
本段采用的支护结构为临时支护，设计使用年限为1年。
2工程周边环境概况建筑红线范围内的建筑物已基本拆除，基坑范围线北侧距离道路最近约为6.9m，南侧场地相对开阔，东侧基坑范围线距离已建抗滑桩最近距离为4.8m，西侧基坑范围线距离道路最近距离约为15.0m，拟建场区工程开挖范围内无地下管线，场区周边较开阔。
场区内无地表水体。
场区内地下水主要为：层填土中的上层滞水，补给来源主要为大气降水及地表生活用水，排泄方式主要为地面向水力坡度低处渗透流失，水量不丰富。
3质量标准及编制依据（1）《工程测量规范》（GB 50026-2007）（2）《基坑工程技术规定》（DB42/T159-2012）（3）《建筑基坑支护技术规程》（JGJ 120-2012）（4）《建筑边坡工程技术规程》（GB 50330-2002）（5）《建筑变形测量规范》（JGJ 8-2007）（6）《******东侧边坡支护设计图纸》4监测工作实施细则4.1监测目的基坑监测的目的主要是保证支护结构和周围建筑物的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1、工程概况
2、组织安排
3、测量依据
4、变形测量控制布设
5、变形测量点的布设和制作
6、变形测量对仪器、人员、天气的要求
7、变形观测的周期
8、测量部分
9、变形观测的报警标准
基坑支护边坡变形观测方案
1、工程概况
工程的地理位置，工程规模
拟建金马商业大厦位于石家庄淮安路与翟营大街交叉口，淮安东路路南，翟营大街以东。
拟建的建筑物概况为：
（1）高层部分：地上22层，地下2层，框剪结构，筏板基础；
（2）多层部分：地上4层，地下2层，框剪结构，独立基础。
基础底标高为±0.00一下11.5米，自然地面一下约11.0米，为防止边坡塌方，保证和施工人员安全作业，特对支护的基坑边坡进行观测。
2、组织安排
人员和设备。
人员投入1名测量工程师、2名测量技工；设备投入2、、各全站仪一套，南方NL32A水准仪一台，对讲机两部，工程车一部，电脑一台。
3、测量依据
（1）《工程测量规范》（GB50026---93）
(2)《建筑变形测量规程》（JGJ/T8--97）
(3)《建筑地基基础设计规范》（GB50007—2002）
4、变形测量控制点布设
控制点的布设原则：控制点应布设在变形影响范围以外，便于长期保存的稳定位置，控制点互相通视。
本次测量根据需要布设2个控制点。
（见点位置平面布置图）
5、变形观测点的布设和制作
（1）变形观测点的布设原则：观测点应选在变形体上能反映变形特征的位置。
（2）变形观测点的布设
在基坑边坡每隔30米钉一个水泥钉，东、西、南、北四个面共布设8个观测点。
在东北角空地上布设一个基准监测点B。
在西北角空地上布设一个基准监测点A。
用A、B两个基准监测点定期监测8个点的水平、竖直位移情况。
（点位布置详见点位平面布置图）
6、变形测量对仪器、人员、天气的要求
6.1在进行变形测量时，应使用的测量仪器经有关技术监督部门鉴定，仪器各项指标合格，在使用过程中要对各项指标进行定期检验。
6.2为了避免在测量过程中出现系统误差，必须确定专人使用固定设备进行测量，绝对不允许监测过程中调换人员和设备。
6.3观测应在通视良好、成像清晰稳定时进行。
7、变形观测的周期
7.1从基坑开挖4米开始观测，每向下开挖一步观测一次，开外到设计深度以后第一个月每周观测一次，第二个月两周观测一次，从第三个月开始每月观测一次。
直到基坑内建筑物出地面为止，遇见大雨天气增加观测次数。
7.2当观测中发现变形异常时，随时增加观测次数。
8、测量部分
8.1控制点的测量
控制点的高程为相对高程，假设控制点A的高程为70.000m。
8.2水平位移观测
每次观测作业过程，在A、B两个基准观测点上架设全站仪科力达KTS---442，以位移观测点同方向远方的避雷针等物为后视零方向，然后再分别测量每个观测点。
（见点位置平面布置图）
在基准观测点A架设全站仪，后视1、2、3、4个方向远方的避雷针为零方向，再观测各观测点的角度和距离。
其它观测点同理。
以第一次观测的数据为基准，每观测一次，用第上次的数据减去本次观测
的数据，为本期的水平位移量。
8.3竖直监测
用南方测绘公司生产的NL32A水准仪配合水准尺。
作业过程如下：在基坑边架设水准仪，在基准点A 立尺读数，在分别测量基坑边观测点的位移，取得第一次观测数据。
每隔一周观测一次，用第一次的数据减去本次数据即为本次基坑竖直位移量。
8.4在对变形观测点测量时，棱镜对中杆一定要严密对中，防止立杆产生的误差，引起数据不规律变化。
9、观测数据的处理和分析的原则
9.1观测成果计算，分析时应根据最小二乘和统计检验原理对控制点和观测点进行平差计算，对测量点的变形进行几何分析与必要的物理解释。
9.2观测值中不应含有超限误差，观测值中的系统误差应减弱到最小程度；合理处理随机误差，正确区分测量误差与变形误差；多期观测成果的处理应建立在统一的基准上。
10、变形观测的报警标准
10.1水平位移速率连续几天急剧增大，并且不趋于收敛时；
10.2肉眼巡视检查时，发现边坡裂缝增大，临近地面及建筑物的裂缝宽度和数量不断扩大，基坑渗漏和管涌时；
发生以上情况，监测人员立即通报监理，甲方和施工单位，应采紧急预案措施，基坑内施工人员必须马上撤离。
