QTZ5013塔吊施工方案
31#楼(QTZ5013D)塔吊基础施工方案
新乡碧桂园芳汀白露庄园工程31#楼塔吊基础专项施工方案审批:审核：编制:河南六建建筑集团有限公司二〇一七年四月目录一、编制依据 (1)二、工程概况 (2)2.1 基本概况 (2)2.2 结构概况 (2)2。
3 水文地质概况 (2)2。
4 周边建筑物情况 (4)2。
5 地下水文 (4)2.6 塔吊选用 (4)三、施工计划 (5)3。
1 施工进度计划 (5)3。
2 劳动力计划 (5)3。
3 材料与设备计划 (5)四、施工工艺技术 (6)4.1 技术参数 (6)4。
2 塔吊布置位置 (6)4.3 施工准备 (7)4。
4 操作工艺 (8)五、质量保证措施 (11)六、施工安全保证措施 (13)6.1 技术措施 (13)6。
2 应急预案 (13)6。
3 监测监控 (14)七、塔吊天然基础的计算书 (15)附图1：塔吊基础位置及配筋图 (23)附图2：塔吊基础预埋地脚螺栓位置图 (24)附图3:塔吊基础与建筑物位置图 (25)附图4：塔吊位置总平图 (26)一、编制依据新乡碧桂园芳汀白露庄园工程施工合同、招投标文件、图纸新乡碧桂园芳汀白露庄园工程施工组织设计本工程《岩土工程勘察报告》塔吊产品说明书《塔式起重机混凝土基础工程技术规程》 JGJ/T187—2009 《建筑地基基础设计规范》 GB50007-2011 《建筑地基基础工程施工质量验收规范》 GB50202-2013 《建筑施工模板安全技术规程》 JGJ162—2008 《钢筋焊接及验收规程》 JGJ18-2012 《建筑机械使用安全技术规程》 JGJ33—2012 《混凝土结构工程施工质量验收规范》 GB50204-2015 《混凝土结构工程施工规范》 GB50666-2011二、工程概况2.1基本概况工程名称:新乡碧桂园芳汀白露庄园31#楼工程建设地点：河南省新乡市平原新区滨湖路与华山路交叉口西南角建设单位：新乡市碧海置业有限公司设计单位：广州博意建筑设计院有限公司勘察单位：河南卓越建设工程有限公司监理单位：河南天正建设工程咨询管理有限公司总承包单位：河南六建建筑集团有限公司2.2结构概况本工程位于河南省新乡市平原新区滨湖路与华山路交叉口西南角,施工范围碧桂园芳汀白露四标段工程项目.31＃楼为无地下室，地上18层的高层建筑,建筑面积为10843.98㎡，建筑物檐口标高59.041m。
5013塔吊安装方案

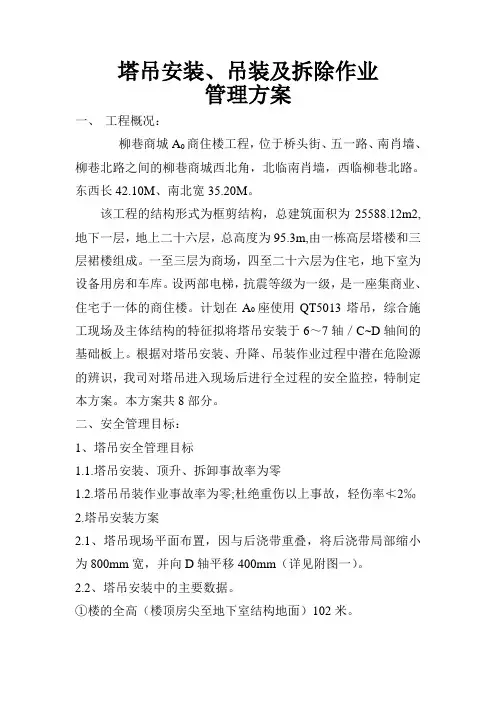

塔吊安装、吊装及拆除作业管理方案一、工程概况：柳巷商城A0商住楼工程，位于桥头街、五一路、南肖墙、柳巷北路之间的柳巷商城西北角，北临南肖墙，西临柳巷北路。
东西长42.10M、南北宽35.20M。
该工程的结构形式为框剪结构，总建筑面积为25588.12m2,地下一层，地上二十六层，总高度为95.3m,由一栋高层塔楼和三层裙楼组成。
一至三层为商场，四至二十六层为住宅，地下室为设备用房和车库。
设两部电梯，抗震等级为一级，是一座集商业、住宅于一体的商住楼。
计划在A0座使用QT5013塔吊，综合施工现场及主体结构的特征拟将塔吊安装于6～7轴／C~D轴间的基础板上。
根据对塔吊安装、升降、吊装作业过程中潜在危险源的辨识，我司对塔吊进入现场后进行全过程的安全监控，特制定本方案。
本方案共8部分。
二、安全管理目标：1、塔吊安全管理目标1.1.塔吊安装、顶升、拆卸事故率为零1.2.塔吊吊装作业事故率为零;杜绝重伤以上事故，轻伤率≮2‰2.塔吊安装方案2.1、塔吊现场平面布置，因与后浇带重叠，将后浇带局部缩小为800mm宽，并向D轴平移400mm（详见附图一）。
2.2、塔吊安装中的主要数据。
①楼的全高（楼顶房尖至地下室结构地面）102米。
②塔吊安装总高度115米。
③塔吊机座中心线距D轴线距离4.5米。
④第一道附墙安装高度／予留吊装高度24.9米/17.1米，第二道附墙安装高度50米，第三道附墙安装高度75米，第四道附墙安装在二十六层顶。
2.3、塔吊砼基础图按原厂设计施工图；规定对地基承载力是0.2Mpa,基础尺寸为5000×5000×1300mm,而本工地地基承载力是0.080Mpa,经与厂家技术部门联系，地基承载力不够采取以下措施能满足要求：a.塔吊基础埋深－7.400m，在塔吊基础部位加打4支C25 素砼灌注桩，桩长10米，直径φ800mm。
（见附图二）b.塔基基础尺寸按5000×5000×1300ｍｍ施工，配筋上下层双层双向为φ25@150（如附图三示），上下层钢筋支撑采用φ22钢筋焊成排架形式，纵横间距1500，斜撑纵横φ14钢筋纵横间隔设置，混凝土为同基础砼强度C40。
塔机5013高塔安装施工方案
塔机5013高塔安装施工方案一、背景介绍塔机是一种用于起重和运输建筑材料的重型机械设备，塔机5013是其中一种常见型号。
在建筑工地上，塔机的高塔安装施工是一个非常重要的环节，关系到整个工程的安全和顺利进行。
本文将介绍塔机5013高塔安装的施工方案。
二、施工准备工作1.设备调试检查：–确保塔机5013设备完好，各部件灵活可靠。
–检查操作手册，了解设备操作流程。
2.施工区域准备：–清理施工现场，确保施工区域平整。
–设置施工警示标志，保障施工安全。
三、高塔组装流程1.塔吊基础安装：–按照设计图纸要求，在地面上进行塔吊基础的安装。
–确保基础稳固，符合安全要求。
2.主臂架安装：–在地面上组装主臂架，通过吊车将主臂架吊装至基础上。
–调整主臂架的位置，确保水平度和垂直度。
3.塔身段组装：–逐层组装塔身段，吊装至主臂架上。
–注意固定每层塔身段，避免晃动和脱落。
4.配重安装：–安装配重块，平衡塔机的重心。
–根据设计要求调整配重块的位置和数量。
四、安全注意事项1.作业人员安全：–施工过程中，严格遵守作业规程，戴好安全帽和安全带。
–避免高处坠落和碰撞事故。
2.设备安全：–定期检查塔机设备，确保工作正常。
–注意使用设备时的稳定性和承载能力。
五、施工结束及验收1.结束工作：–根据施工计划，完成高塔安装工作。
–清理施工现场，归还设备和工具。
2.验收：–邀请相关负责人员对高塔安装工程进行验收。
–确保施工符合设计要求和安全标准。
结论塔机5013高塔安装是一项技术活，需要严格按照施工方案执行，保证施工安全和质量。
通过合理的施工准备、高塔组装流程和安全注意事项的执行，可以保证施工进度和工程质量。
希望本文提供的施工方案对塔机高塔安装工程有所帮助。

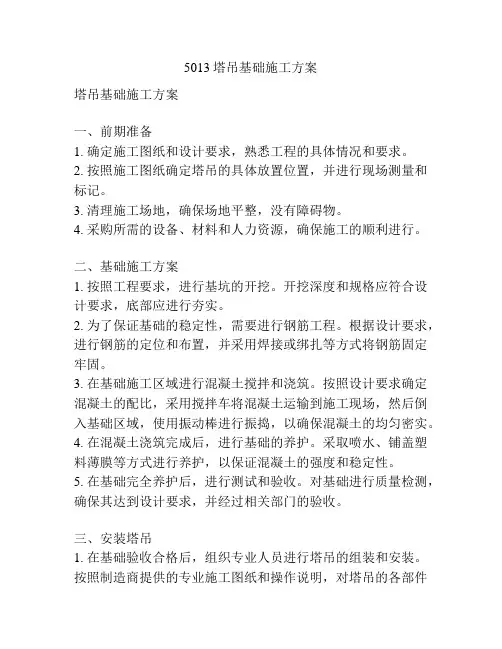

5013塔吊基础施工方案
5013塔吊基础施工方案塔吊基础施工方案一、前期准备1. 确定施工图纸和设计要求，熟悉工程的具体情况和要求。
2. 按照施工图纸确定塔吊的具体放置位置，并进行现场测量和标记。
3. 清理施工场地，确保场地平整，没有障碍物。
4. 采购所需的设备、材料和人力资源，确保施工的顺利进行。
二、基础施工方案1. 按照工程要求，进行基坑的开挖。
开挖深度和规格应符合设计要求，底部应进行夯实。
2. 为了保证基础的稳定性，需要进行钢筋工程。
根据设计要求，进行钢筋的定位和布置，并采用焊接或绑扎等方式将钢筋固定牢固。
3. 在基础施工区域进行混凝土搅拌和浇筑。
按照设计要求确定混凝土的配比，采用搅拌车将混凝土运输到施工现场，然后倒入基础区域，使用振动棒进行振捣，以确保混凝土的均匀密实。
4. 在混凝土浇筑完成后，进行基础的养护。
采取喷水、铺盖塑料薄膜等方式进行养护，以保证混凝土的强度和稳定性。
5. 在基础完全养护后，进行测试和验收。
对基础进行质量检测，确保其达到设计要求，并经过相关部门的验收。
三、安装塔吊1. 在基础验收合格后，组织专业人员进行塔吊的组装和安装。
按照制造商提供的专业施工图纸和操作说明，对塔吊的各部件进行安装，并采取相关安全措施保证施工人员的人身安全。
2. 完成塔吊的组装后，进行调试和测试工作。
测试塔吊的各项功能和性能，确保塔吊正常工作。
3. 塔吊调试完成后，进行使用前的检查和验收。
对塔吊进行全面检查，包括钢丝绳、电气设备、安全装置等，确保塔吊的安全可靠性。
4. 在安装和使用过程中，要加强现场监管和管理，确保施工人员的工作安全，控制各项风险。
四、施工结束1. 施工结束后，进行现场的清理工作，包括清理杂物、撤走塔吊等。
2. 做好施工记录和资料的整理和归档工作，包括施工图纸、验收报告、质量检测报告等。
以上就是塔吊基础施工方案的基本内容。
在具体施工过程中，要严格按照设计要求和制定的方案进行施工，加强安全管理和监管，确保施工质量和施工人员的安全。
QTZ5013塔吊施工方案

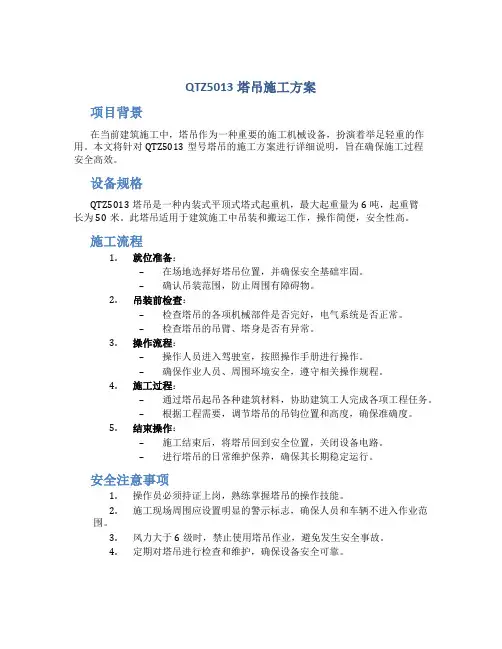

QTZ5013塔吊施工方案项目背景在当前建筑施工中，塔吊作为一种重要的施工机械设备，扮演着举足轻重的作用。
本文将针对QTZ5013型号塔吊的施工方案进行详细说明，旨在确保施工过程安全高效。
设备规格QTZ5013塔吊是一种内装式平顶式塔式起重机，最大起重量为6吨，起重臂长为50米。
此塔吊适用于建筑施工中吊装和搬运工作，操作简便，安全性高。
施工流程1.就位准备：–在场地选择好塔吊位置，并确保安全基础牢固。
–确认吊装范围，防止周围有障碍物。
2.吊装前检查：–检查塔吊的各项机械部件是否完好，电气系统是否正常。
–检查塔吊的吊臂、塔身是否有异常。
3.操作流程：–操作人员进入驾驶室，按照操作手册进行操作。
–确保作业人员、周围环境安全，遵守相关操作规程。
4.施工过程：–通过塔吊起吊各种建筑材料，协助建筑工人完成各项工程任务。
–根据工程需要，调节塔吊的吊钩位置和高度，确保准确度。
5.结束操作：–施工结束后，将塔吊回到安全位置，关闭设备电路。
–进行塔吊的日常维护保养，确保其长期稳定运行。
安全注意事项1.操作员必须持证上岗，熟练掌握塔吊的操作技能。
2.施工现场周围应设置明显的警示标志，确保人员和车辆不进入作业范围。
3.风力大于6级时，禁止使用塔吊作业，避免发生安全事故。
4.定期对塔吊进行检查和维护，确保设备安全可靠。
结语QTZ5013塔吊在建筑施工中拥有重要作用，合理的施工方案能够提高施工效率，确保安全生产。
通过严格遵守操作规程和安全注意事项，可以有效地保障施工现场的安全和顺利进行。
愿此施工方案对相关人员在实际操作中有所帮助。
浙江高层框筒办公楼塔吊施工方案(QTZ-5013,基础设计,安拆)
**供电局电力调度大楼塔吊专项施工案浙江**建工集团有限公司二〇〇八年五月专项施工方案审批表目录一、工程概况 (4)二、塔吊方案编制依据 (4)三、塔吊基础设计原理 (5)四、塔吊基础设计计算 (5)五、塔吊定位及基础施工 (11)六、场地准备及机械设备 (11)七、安装及拆除顺序 (11)八、安装方法及调试标准 (12)九、塔吊技术性能及维护保养 (15)十、塔吊拆除 (16)十一、注意事项 (17)十二、塔吊的操作使用 (18)十三、塔吊的沉降、垂直度测定及偏差校正 (19)十四、塔吊验收标准 (19)塔吊专项方案一、工程概况工程名称：**供电局电力调度大楼建设单位：萧山供电局设计单位：浙江**建筑设计研究院监理单位：浙江**建设监理有限公司勘察单位：浙江省**地质工程勘察院总承包单位：浙江**建工集团有限公司工程总建筑面积59008.2㎡，地下三层，附楼五层，主楼地上二十四层，建筑高度99.9米。
框架核心筒结构。
为保证工程正常施工需要,决定采用两台QTZ-5013附着式自升高塔吊，主楼塔吊一台位于主楼南侧，另一台安装在裙房南侧。
二、塔吊方案编制依据1、安徽建筑机械厂提供的《QTZ5013系列塔式起重机使用说明书》；2、塔式起重机安全规程GB5144-94；3、塔式起重机操作使用规程ZBJ80012-89；4、混凝土结构设计规范GB50010-2002；5、建筑地基基础设计规范GB50007-2002；6、业主提供的《岩土工程勘察报告》；7、萧山供电局电力调度大楼工程结施图、建施图三、塔吊基础设计原理GB/T13752-92《塔式起重机设计规范》第4.6.3条对固定式基础设计要求如下：固定式塔式起重机（简称塔吊）使用的混凝土基础必须能承受工作状态和非工作状态下的最大荷载，并必须满足起重机抗倾覆稳定性的要求，故必须满足以下几点设计要求：1、塔吊基础承载力验算；2、塔吊地基承载力验算；3、塔吊基础受弯承载力验算。
5013塔吊基础施工方案
5013塔吊基础施工方案1. 引言本文档旨在介绍5013塔吊基础施工方案。
塔吊作为一种常见的起重设备，广泛应用于建筑工地的货物搬运和起重作业。
而塔吊的稳定性和安全性是保障工地施工的重要因素之一。
因此，5013塔吊基础的施工方案的制定和实施对于确保施工过程的安全和顺利进行至关重要。
2. 施工前准备在开始施工前，需要进行一系列的准备工作，以确保塔吊基础施工的顺利进行。
2.1 现场勘测在施工前，必须对施工现场进行详细的勘测，包括地质勘测、土壤测试等。
通过对现场环境的详细了解，可以确定塔吊基础的具体规格和施工方法。
2.2 材料准备根据现场勘测结果，确定所需的施工材料，并进行采购和准备。
常见的塔吊基础施工材料包括混凝土、钢筋等。
确保所使用的材料符合相关的国家标准和规范要求。
2.3 设备准备准备所需的施工设备，包括塔吊设备、起重工具等。
确保设备的完好性和正常运行，以避免施工过程中的意外情况。
2.4 安全措施在施工前，制定详细的安全措施和应急预案。
包括施工现场的安全警示标志、施工人员的安全培训等。
确保施工过程中的安全性。
3. 塔吊基础施工流程塔吊基础施工一般包括地基开挖、基础模板搭设、钢筋绑扎、混凝土浇筑等步骤。
下面分别介绍每个步骤的施工流程。
3.1 地基开挖地基开挖是塔吊基础施工的第一步。
根据设计要求，在施工现场进行地面开挖，将原有土壤去除，并保持开挖区域的垂直度和水平度。
3.2 基础模板搭设在地基开挖完成后，根据设计图纸搭设基础模板。
基础模板的搭设应符合设计要求，并确保模板的水平度和垂直度。
3.3 钢筋绑扎在基础模板搭设完成后，根据设计要求进行钢筋的绑扎。
确保钢筋的布置符合设计要求，并进行绑扎牢固。
3.4 混凝土浇筑钢筋绑扎完成后，进行混凝土的浇筑。
确保混凝土的质量符合相关标准和规范要求，并进行充分的密实处理。
4. 施工后措施4.1 塔吊安装塔吊基础完成后，进行塔吊设备的安装。
确保塔吊的稳定性和安全性，并进行相应的测试和调试。
塔式起重机附着安装方案
QTZ5013塔式起重机附着安装说明书一、工程概况:工程名称：雅安宝兴县财富坐标商住楼施工单位：南充强生建筑工程有限公司工程地址：雅安宝兴县顺城街62号建筑面积：约为13400平方米，建筑高度约为60米，,不在塔吊安装自由高度之内，需安装预设为3道附墙满足施工要求。
以下是1#塔吊的附墙方案。
二、编制依据：1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准；3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
（一）、塔吊安装附墙概况表:为安全起见，实际附墙高度小于厂家提供高度。
（二）、根据该工地使用情况和厂家说明书要求,塔吊与塔吊之间的高低差不小于4.5m。
塔吊型号QTZ（5013）建筑高度约60m安装位置附墙安装于混凝土墙身上附墙与建筑物距离6m塔机安装高度35m附墙道数预设为3道附墙附墙道数附墙高度安装时间第一道22.5m 2014年月日第二道40m（厂家高度）62m第三道57.5m（厂家高度）82.5m第四道75m（厂家高度）100m三、预埋件的选用与安装：附墙拉杆与建筑物固定点的预埋板预埋，预埋件选用待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
塔机附墙杆连接示意图连接铁板图四、附墙架选用：附着架是由三个撑杆和一套环梁等组成，它主要是把塔机固定在建筑物砼墙体上，起着依附作用。
使用时环梁套在标准节上。
三根撑杆中，其中二根撑杆端部有大耳环与建筑物附着处铰接，三根撑杆应保持在同一水平内，本塔机附着架按塔机中心与建筑物距离为3.5m设计的，撑杆与建筑物的连接方式可以根据实际情况而定。
五、附墙的安装工具和防护用品见下表：序号名称规格型号单位数量1 专用扳手扭力扳手套 22 活动扳手10、12寸把 43 大锤16磅把 44 奶子锤 2.5磅把 45 橇杆 1.2-1.5m 根 46 替打大、中、小把 37 电工仪表万用表套 18 白棕绳50mφ16mm根 29 千斤头15mφ17mm 根 410 千斤头8mφ13.5mm 根 211 安全帽顶2012 安全帽根 613 绝缘套双2014 手套双2015 铁丝若干16 垫木若干六、塔吊附墙、安全技术要点及安全措施：1、塔式起重机的附墙、必须由取得专业队队伍进行，并应有技术和安全人员在场进行监督和监护。
【免费阅读】5013安装施工方案（钜恒）
塔式起重机安装方案编制人：审核人：审批人：工程名称：使用单位：（章）负责人：监理单位：（章）负责人：安装单位：（章）负责人：年月日建筑塔式起重机安装拆除专项工程安全技术施工方案目录一、工程概况 (1)二、编制依据 (1)三、塔吊的技术参数 (1)四、塔吊的位置确定、基础作法 (1)五、塔吊的安装、拆除﹑使用机械及工作顺序 (2)六、附着装置的要求 (6)七、避雷接地要求 (7)八、塔吊与输电线路的防护措施 (7)九、塔吊的限制、三限位、两保险装置的使用说明 (7)十、试车、验收及使用要求 (9)十一、使用时注意事项 (9)十二、联络信号选择 (10)十三、塔吊的安全保证措施 (10)建筑塔式起重机安装拆除专项工程安全技术施工方案一、工程概况本工程，总建筑面积为，该项目位于。
建设单位为，监理单位为，负责承建。
该工程楼地上层，地下层，房屋结构为。
二、编制依据1．QTZ63塔式起重机说明书2．建筑机械使用安全技术规程JGJ33-20123．塔式起重机操作使用规程JG/T100-994．塔式起重机安全规程 GB5144-20075. 建筑施工塔式起重机安装、使用、拆卸安全技术规程 JGJ196-2010三、塔吊的技术参数QTZ63型塔式起重机系武汉世峰建设机械有限公司生产，设备出厂日期为年月日。
其工作性能技术参数如下：50米臂起重特性幅度R(m)2.5—15.1916182022242628303234A=4 5.00 4.71 4.12 3.65 3.26 2.95 2.68 2.45 2.26 2.09 1.94起重量（t）A=2 3.00 2.91 2.65幅度R(m)3638404244464850525456起重量（t）A=4 1.80 1.68 1.58 1.48 1.39 1.31 1.24 1.17四、塔吊的位置确定、基础作法根据本项目工程量和现场实际条件投入机械设备，楼主体结构施工利用1台QTZ63型塔吊，塔吊工作幅度为50米，最大起重量为5吨。
QTZ5013塔吊基础施工方案
QTZ5013塔吊基础施工方案一、编制依据〈QTZ63B（5013）塔机基础予埋螺栓图〉〈QTZ63B（5013）塔机基础配筋图〉〈施工现场塔吊中心位置平面布置图〉二、工程概况龙斗峪大桥3#墩塔吊基础截面尺寸为长4.5m，宽4.5m，高1.20m，配筋均为：Φ20为42根，上下两层，予埋螺栓均为20个，规格20-M36。
三、施工方法1、土方开挖塔吊基础位于3#墩东？m，基坑开挖采用机械开挖，开挖深度同基坑底标高，开挖平面尺寸为塔吊混凝土基础平面尺寸外扩1m，具体详见附图〈塔吊基坑位置平面布置图〉。
2、地基钎探基坑开挖后，采用轻便触探的方法进行地基钎探，探孔间距1.5m，按梅花型布置，探孔深度2.5m，检查基坑有无墓坑、空穴等异常现象。
3、地基处理土方开挖好后，为提高地基的承载力，承台下设4根桩，桩径1.25m，桩间距1m，桩距承台边500mm，具体布置图如下：将塔吊基础坐落在老土上，根据勘察报告，承台底标高定位在？？米，直接持力层砂质粉土②1层、粘质粉土-粉质粘土②2层。
则桩顶标高定为？？米，进入承台100，桩底标高定为？？米，桩端持力层为卵石。
桩长6米。
桩身砼C20，采用混凝土灌柱桩工艺。
4、钢筋绑扎先铺底板下层钢筋，根据已弹好的位置线将纵向、横向的钢筋依次摆放到位，绑完底板下层钢筋后，放置底板混凝土保护层用垫块，厚度50mm，按照1m左右距离梅花型摆放。
混凝土保护层用垫块放置好后，摆放钢筋马凳，按照1m左右距离设置通长马凳，马凳支撑在下层钢筋上，并垂直于底板上层筋的下筋摆放，摆放要稳固。
钢筋马凳设置好后，在马凳上摆放纵横两个方向的上层钢筋，绑扎时上层钢筋和下层钢筋的位置应对正。
5、模板安装模板面板采用14mm厚木多层板，木方做龙骨，钢管脚手架做支撑。
模板支撑牢固，且保证模板位置的准确。
6、混凝土浇筑混凝土采用搅拌站自拌混凝土，商品混凝土公司必须提供合格的混凝土配合比。
浇筑前，将模板内的杂物清理干净，浇水湿润模板并加固好模板支撑，以防漏浆。
塔吊施工方案(车间工程QTZ5013D塔吊)
QTZ5013D塔吊施工方案第一节工程概况工程名称：广东联塑市政工程管道有限公司新厂建设2号、3号、5号车间工程建设单位：设计单位：监理单位：施工单位：建设地点：龙江镇登东路东侧西溪工业村联塑新厂本工程为总建筑面积42151㎡，地上5层，结构形式为全现浇框架结构，建筑物檐高23.5m，总高27.5m。
本工程包括主体、装修、防雷、排水管道安装工程。
第二节桩基础承载力计算：一、本工程选用QTZ5013D型塔吊，根据厂家提供的说明书基础承载情况如下：P1——基础所受垂直力，KN：P2——基础所近的水平力，KN：M1——基础所受倾覆力矩，KNmM K——基础所受扭础，KNM塔机固定在基础上，起升高度达到36米，而未采取附置时，对基础产生的荷载值此时为最大。
具体说见下表：二、基础先型和桩位布置：本工程参考佛山市顺协工程勘察有限公司审图编号05-勘-227号《岩上土工程勘察报告》设计。
依据工程的地质条件及实际情况，拟采用ø 400预制桩，可知两台塔吊的位置（ZK28和ZK31附近）的资料如下表：ZK28拟定桩长为21m，以全风化泥质粉砂岩为持力层，进入岩层深度为1.2m。
建筑地基基础设计规范GB5007—2002中，8.5.5—1公式单桩坚向载力特征值：R a=u p∑q sik l i+q pa A pRa=（3.14×0.4）×(10×2.50+10×11.70+25×1.0+40×1.8+50×1.2)+3000×3.14×0.22=376+377=753KNZK31拟定桩长为21m，以强风化泥质粉砂岩为持力层，进入岩层深度为0.6m。
根据建筑地基基础设计规范GB5007-2002中，8.5.5—1公式单桩竖向承载力特征值：R a=up∑R a=u p∑q sik l i+q pa A pR a=（3.14×0.4）×(10×2.50+10×7.60+25×1.2+25×6.0+50×1.0+90×0.6)+4800×3.14×0.22=484+603=1087.0KN综合以上计算确定单桩竖向承载力特征值:753kn 建议压桩力取1600KN。
塔式起重机(QTZ5013)施工组织设计
海华·东盟公馆塔式起重机（QTZ5013）施工组织设计编制：校核：审核：审定：歌山建设集团有限公司2010年03月22日目录第一节工程概况 ..........................................................................................................- 2 -第二节塔吊方案拟定及技术参数验算................................................................- 2 -第三节塔机安装注意事项........................................................................................- 8 -第四节塔机投入使用前准备工作..........................................................................- 8 -第五节塔机的使用与维护........................................................................................- 9 -第六节塔机拆除 ....................................................................................................... - 10 -第一节工程概况广西海华·东盟公馆工程地处广西省南宁市东盟商务区桂雅路与中缅路交叉口，由广西海华置业有限公司投资开发, 浙江工程建设监理公司监理, 歌山建设集团有限公司承建。
本工程为二十二层及二十五层住宅楼，总建筑面积102673 m2（含地下面积27837 m2，架空层建筑面积2256 m2）。
5013塔吊安装施工方案
科研综合楼配套地下车库工程塔吊安装施工方案编制：审核：北京*****建筑工程有限公司机运分公司二****年**月**日编制日期：****.**.**目录1、工程概况 (3)2、地质概况 (3)3、方案编制依据 (4)4 塔吊总体部署 (4)5 塔吊安装前期准备 (6)6 塔吊基础施工 (7)7 塔吊安装 (8)8 塔吊的拆除 (9)9 塔吊安装完毕验收时项目的资料准备 (9)10 防碰撞措施 (9)11 安全规程 (10)附图：图1 塔吊平面布置图图2 塔吊轴线定位图图3-1～图3-5 塔吊基础施工图图4-1～图4-3 塔吊基础布筋图1、工程概况本工程位于*******，东临*****路，南临****路，西临*****大楼。
科研综合楼配套的地下车库工程为新建工程，地库东边距离西三环路人行道约7m，东边距离通讯电缆约2m，地库南边距通讯电缆约2m,地库西边距科研综合楼约5.5m，地库北边距离新华保险大楼约10m。
2、地质概况根据岩土工程勘察报告（工号：2007-121甲），在钻探深度范围内，地层岩性依次为杂填土①、砂质粉土②及粘土②1、卵石③及细砂③1、卵石④及细砂④1等。
本工程持力层为卵石层④，地基承载力fka=350kpa。
在勘探深度范围内，未见地下水。
3、方案编制依据1) 《QTZ5013塔吊说明书》；2) 《塔式起重机安全规程》（GB5144-2006）；3) 施工图纸、施工组织设计；4）岩土工程勘察报告（工号：2007-121甲）；5) 国家和北京市现行的相关规范规定；4 塔吊总体部署根据本工程的平面尺寸和土建结构的布局等特点，拟在现场安装1台QTZ5013型塔吊,具体见图1，塔吊在安装以前，地库东边和南边防护应搭设完成，具体做法详见防护专项施工方案，塔吊在使用中大钩应在防护范围内吊装，严禁在防护范围以外进行吊装。
在塔吊覆盖范围内：科研综合楼裙楼高度为18m，东边通讯电缆高度为6m，南边通讯电缆电杆高度约13m。
QTZ5013塔吊基础设计
目录一、塔吊选型-------------------------------------------------------1二、塔吊位置-------------------------------------------------------1三、塔吊基础-------------------------------------------------------1四、塔基施工-------------------------------------------------------1五、1#QTZ63型塔吊基础计算书--------------------------------2六、2#QTZ63型塔吊基础计算书--------------------------------5七、QTZ63型塔吊附着计算书----------------------------------9八、附图1、塔吊平面布置图(5013)2、塔吊基础、配筋图一、塔吊选型根据本工程特点及QTZ63（5013）塔吊相关技术参数，拟选用两台QTZ5013型塔吊，搭设高度42m，1#塔吊安装在1#宿舍楼○1轴～○2轴的位置、2#塔吊安装在2#、3#生产车间之间位置（详见平面布置图），可满足本工程施工垂直运输的要求。
二、塔吊位置为最大限度的满足施工需要，通过综合考虑，塔吊布置的具体位置详见附图。
三、塔吊基础1、根据建筑物平面特点和施工场地的布置，将塔吊设置在拟建建筑物外墙外侧，室外地坪以下。
2、地质条件根据地质报告，塔吊坐落处的地质为：1#塔吊位置根据地址勘测报告2-2’交8-8’2K8号钻孔，至自然地面往下，①层为粉质粘土，层厚1.6米；②层淤泥层，层厚为20.9米；○3-1层为粘土，层厚为3.3米；○3 -2层为粘土，层厚为6.7米；○4-1层为粉质粘土，层厚为8米；○4-2层为粉质粘土，层厚为4.8米。
2#塔吊位置根据地址勘测报告4-4’交9-9’2K31号钻孔，至自然地面往下，①层为粉质粘土，层厚1.2米；②层淤泥层，层厚为16.6米；○3-1层为粘土，层厚为4.7米；○3-2层为粘土，层厚为4.6米；○4-1层为粉质粘土，层厚为4.3米；○4-2层为粉质粘土，层厚为9.1米。
QTZ5013塔式起重机安装方案
QTZ5013塔式起重机安装方案雨宫四分公司承建的阿库娅国税3＃住宅楼工程，因工程需要应安装一台QTZ5013型塔式起重机，经施工单位确定塔机具体坐落位置后，现予以安装，具体安装方案如下：一、人员配备此次安装工作需要安装指挥一名彭存良，安装电气技术工人一名高旭武，安全员唐妃陆，安装钳工、焊工各一名，安装工人数名。
二、工程概况国税局3＃住宅楼工程为主体框架结构，用QTZ5013型塔机一台即可满足工程施工的需要。
根据施工现场的具体情况，施工单位决定将塔机坐落于主体结构的北面，这样有利于施工生产的顺利进行。
三、机具准备此次安装工作需QT20型汽车起重机一台、平板拖车（8米）四辆、安拆装塔机用工具一套（活动扳手四把、大锤一把及各型号工具若干）、电工用工具一套。
四、安装程序1.施工单位按照塔机说明书的要求制作好塔机基础垫层后，安装单位进行基础抄平，然后将底架放在混凝土基础上，校正安装平面后，再放压重。
2.用三节标节连接为一体，然后吊装在混凝土基础上，在地面上将液压站吊在套架上，并完成装配，然后将套架吊装在标准节上。
3.用汽车式起重机吊装塔机回转机构，分别与套架和标准节相连。
4.在地面上将塔顶与平衡臂拉杆的第一节以及起重臂拉杆的长拉板与短拉板用销轴连接好，然后进行吊装。
5.在地面拼装好平衡臂接好各部分的电线，然后将平衡臂吊起与水平线呈20度至平衡臂拉杆的安装位置装好平衡臂拉杆后，再将吊车卸载。
6.吊起重1.87T的平稳重一块，放在平衡臂后方最靠近塔顶的位置。
吊装驾驶室与上回转台连接好。
7.在地面上连接好起重臂，用汽车吊将起重臂缓慢吊起，与地面呈20度，保持不变，连接起重臂长短拉杆，起重机缓慢卸载，起重臂拉杆处于拉紧状态。
8.将所有平衡重全部吊装完成，用拉板连接为一体，穿绕钢丝绳和进行最后连线。
9.将塔机顶升数节，使之达到使用要求。
五、安全技术要求1.塔机安装前，必须先清理场地，在作业范围内不应有任何障碍物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、工程概况
二、机械性能概况
三、基础设置
四、塔吊天然基础计算书
HB5013B塔式起重机安装方案
一、工程概况：
远香舫一期工程位于马陆富蕴南路、城固路，由3幢18层住宅和一个地下车库组成，总建筑面积为33579.91㎡。
本工程由上海东方建筑设计研究院有限公司设计，工程监理单位为上海嘉蓝建设工程监理有限公司。
建设单位是上海嘉定城市建设投资有限公司，由上海森信建设工程有限公司总承包。
为配合工程进度，提高工作效率和工程质量，根据施工组织设计和现场平面布置的要求，13#15#16#楼各需安装一台50T·M自升式塔式起重机，用于施工垂直运输，初定于2008年11月10日进行安装（视气候等情况而变）。
二、机械性能概述：
HB5013B塔机由浙江虎霸建设机械有限公司根据国家有关标准设计的新型建筑用塔式起重机。
该机水平臂架，小车变幅，上回转自升式多用途塔机，臂长50米，最大起重量为6吨。
该机上部采用液压顶升，增加或减少标准节，使之能随建筑物而相应地升高，同时塔机的起重能力不因塔机的升高而受影响。
其起升机构采用电磁离合器换档变速，同时采用带有涡流制动器的电动机。
使得起升机构获得理想的起升速度及荷重的慢就位，回转机构采用液力偶合器传动，小车牵引机构装有磁盘式制动器，使工作机构速度高且平稳可靠，该机为固定附着式上旋转，小车变幅式塔式起重机。
三、塔式起重机基础
1、本塔机采用使用说明书上固定式基础，根据使用说明书上的技术规定：地基必须夯实到能够承受PS值为0.2Mpa的荷载，其塔机基础的尺寸为5000mm×5000mm×1350mm。
2、本塔机基础由于在7号房基础开挖前施工，故塔机基础必须低于住宅基础标高400mm以上，住宅的坑底标高约为-3.55m，故塔吊基坑底标高为-4.05m,现场自然地面标高约为-1.00m。
1000mm
承台尺寸为5000mm×5000mm×1350mm，经计算，符合承载力（地耐力）要求（详见计算书）。
4、该基础钢筋分布参照设计说明书图纸，在基础施工中，钢筋绑扎按规范要求进行，并及时做好隐蔽工程验收工作（详见：基础钢筋混凝土图及隐蔽工程验收单）。
5、塔机基础与住宅房基础分开设置，以保持均匀沉降。
6、在浇灌塔机基础的四个角上放点监测，并对安装好的塔身的垂直度经常进行监测，密切注意塔机基础及机身的变化。
7、塔机基础保持挖掘标高控制准确，不回填土，底部进行原土夯实处理，然后下10CM厚的道渣。
8、采用塔机预埋构件进行预埋，埋深1100MM，预埋构件四根主弦杆与基础钢筋十字梁进行有效锚固，并在主弦杆上加两道环形焊筋板，将主弦杆的四个顶面调平，保证水平误差不大于千分之一。
附：
1．基础承载力计算书；
2．地质勘察报告；
3．混凝土基础及配筋图；
上海森信建设工程有限公司
远香舫一期配套商品房（一标）项目部
2008年10月
塔吊天然基础的计算书
一. 参数信息
塔吊型号:QTZ50, 自重(包括压重)F1=610.00kN，最大起重荷载F2=60.00kN，
塔吊倾覆力距M=564.00kN.m，塔吊起重高度H=70.00m，塔身宽度B=1.60m，
混凝土强度等级:C40，基础埋深D=3.15m，基础最小厚度h=1.35m，基础最小宽度Bc=5.00m，
二. 基础最小尺寸计算
基础的最小厚度取:H=1.35m
基础的最小宽度取:Bc=5.00m
三. 塔吊基础承载力计算
依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
计算简图:
当不考虑附着时的基础设计值计算公式：
当考虑附着时的基础设计值计算公式：
式中F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=1.2×
670=804.00kN；
G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc×D) =2902.50kN；
Bc──基础底面的宽度，取Bc=5.00m；
W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=20.83m3；
M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×564.00=789.60kN.m；
a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：
a=5.00/2-789.60/(804.00+2902.50)=2.29m。
经过计算得到:
无附着的最大压力设计值Pmax=(804.00+2902.50)/5.002+789.60/20.83=186.16kPa
无附着的最小压力设计值Pmin=(804.00+2902.50)/5.002-789.60/20.83=110.36kPa
有附着的压力设计值P=(804.00+2902.50)/5.002=148.26kPa
四. 地基基础承载力验算
地基基础承载力特征值计算依据《建筑地基基础设计规范》GB 50007-2002第5.2.3条。
计算公式如下:
其中fa──修正后的地基承载力特征值(kN/m2)；
fak──地基承载力特征值，取80.00kN/m2；
b──基础宽度地基承载力修正系数，取0.50；
d──基础埋深地基承载力修正系数，取2.00；
──基础底面以下土的重度，取20.00kN/m3；
γm──基础底面以上土的重度，取20.00kN/m3；
b──基础底面宽度，取5.00m；
d──基础埋深度,取3.15m。
解得地基承载力设计值fa=206.00kPa
实际计算取的地基承载力设计值为:fa=206.00kPa
修正后的地基承载力特征值fa大于最大压力设计值Pmax=186.16kPa，满足要求！
五. 受冲切承载力验算
依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。
验算公式如下:
式中hp──受冲切承载力截面高度影响系数，取hp=0.95；
ft──混凝土轴心抗拉强度设计值，取ft=1.57kPa；
am──冲切破坏锥体最不利一侧计算长度:
am=[1.60+(1.60 +2×1.30)]/2=2.90m；
h0──承台的有效高度，取h0=1.3m；
Pj──最大压力设计值，取Pj=186.16kPa；
Fl──实际冲切承载力：
Fl=186.16×(5.00+4.20)×0.40/2=342.54kN。
允许冲切力：
0.7×0.95×1.57×2900×1300=3936068.50N=3936.07kN
实际冲切力不大于允许冲切力设计值，所以能满足要求！
六. 承台配筋计算
依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。
1.抗弯计算，计算公式如下:
式中a1──截面I-I至基底边缘的距离，取a1=1.70m；
P──截面I-I处的基底反力:
P=186.16×(3×2.29-1.70)/(3×2.29)=140.03kPa；
a'──截面I-I在基底的投影长度,取a'=1.60m。
经过计算得M=1.702×[(2×5.00+1.60)×(186.16+140.03-2×2902.50/5.002)+(186.16-140.03)×5.00]/12
=318.13kN.m。
2.配筋面积计算,公式如下:
依据《混凝土结构设计规范》GB 50010-2002
式中1──系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，1取为0.94,期间按线性内插法确定；
fc──混凝土抗压强度设计值；
h0──承台的计算高度。
经过计算得s=318.13×106/(1.00×16.70×5.00×103×13002)=0.002
=1-(1-2×0.002)0.5=0.002
s=1-0.002/2=0.999
As=318.13×106/(0.999×1300×210.00)=1166.64mm2。
由于最小配筋率为0.15%,所以最小配筋面积为:10125mm2。
故取As=10125mm2。
