常用阀门的类型和结构
12种阀门全介绍,各种阀门的优缺点
引言概述:阀门是工业中常见的一种控制装置，用于控制流体（液体、气体、蒸汽等）的流动和压力。
在前文中，我们介绍了六种常见的阀门类型，本文将继续介绍另外六种阀门类型。
通过深入了解每种阀门的结构、原理以及优缺点，我们可以更好地选择使用适合的阀门类型来满足工程项目的需求。
正文内容:1.高温高压阀门蝶阀：优点包括结构简单、体积小、重量轻；缺点是密封性相对较差，不适合高温高压环境。
旋塞阀：优点包括密封性好、适用于高温高压环境；缺点是启闭力矩大、体积较大。
密封阀门：常见的密封阀门包括活塞阀、截门阀等，具有良好的密封性能；缺点是较为复杂的结构，维护困难。
弹簧加载安全阀：用于气体或液体介质的泄压保护，具有快速启闭、可靠性高的优点。
2.调节阀门直通式调节阀：适用于介质流量调节；具有调节范围广、响应速度快等优点。
三通球阀：可调节介质的流向和流量；优点是密封性好、启闭力矩小。
调节闸阀：适用于介质流量小的场合；具有结构简单、启闭力矩小等优点。
调节蝶阀：通过调整蝶板角度来控制介质流量，具有启闭力矩小、体积轻等特点。
3.特殊介质阀门冷却水阀门：用于调节冷却水的流量，通常具有耐腐蚀性能。
蒸汽阀门：用于控制蒸汽介质的流量和压力，常见的有调节阀、减压阀等。
优点是耐高温、抗腐蚀性能好。
液氨阀门：主要用于液氨系统，具有耐腐蚀性能、密封性好等优点。
4.管道阀门旋塞阀：适用于管道系统的截断和调节介质流量，具有启闭力矩小、结构简单等特点。
超过流式阀门：用于管道中超过流介质的流量调节，具有启闭力矩小、启闭快等优点。
隔膜阀：适用于高腐蚀介质的控制，具有良好的密封性和耐腐蚀性能。
5.水力控制阀门液位控制阀门：用于控制液位的高低，具有灵敏度高、稳定性好等优点。
水力缸控制阀门：主要用于大口径的水流控制，具有快速启闭、密封性好等特点。
水力电磁阀：通过电磁控制来控制水流的启闭，具有控制精度高、体积小等优点。
总结:通过本文对12种不同类型的阀门进行了全面的介绍，我们了解到每种阀门都有其独特的结构和工作原理。

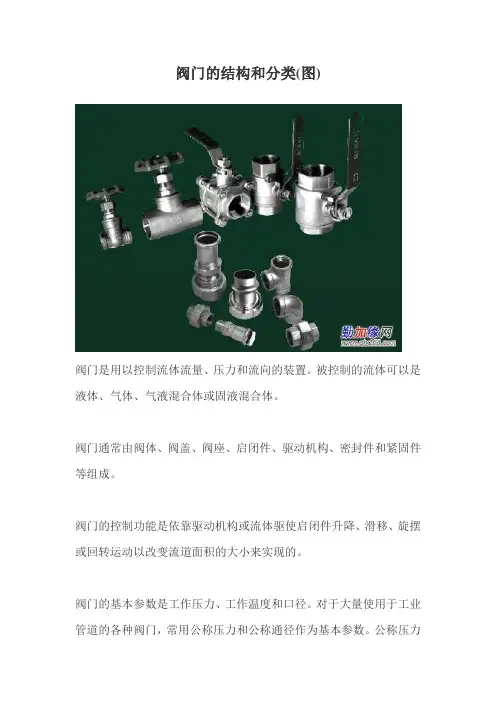

阀门的结构和分类(图)
阀门的结构和分类(图)阀门是用以控制流体流量、压力和流向的装置。
被控制的流体可以是液体、气体、气液混合体或固液混合体。
阀门通常由阀体、阀盖、阀座、启闭件、驱动机构、密封件和紧固件等组成。
阀门的控制功能是依靠驱动机构或流体驱使启闭件升降、滑移、旋摆或回转运动以改变流道面积的大小来实现的。
阀门的基本参数是工作压力、工作温度和口径。
对于大量使用于工业管道的各种阀门，常用公称压力和公称通径作为基本参数。
公称压力是指某种材料的阀门，在规定的温度下，允许承受的最大工作压力。
公称通径是指阀体与管子联接端部的名义内径。
阀门根据其种类和用途有不同的要求，主要有密封、强度、调节、流通、启闭等性能。
在设计和选用阀门时，除了要考虑基本参数和性能外，还要考虑流体的性能，包括流体的相态气体、液体或含固体颗粒、腐蚀性、粘度、毒性、易燃易爆性，贵重稀有程度和放射性等。
阀门的分类按使用功能可分为截断阀、调节阀、止回阀、分流阀、安全阀、多用阀六大类。
截断阀主要用于截断流体通路，包括截止阀、闸阀、旋塞阀、球阀、蝶阀、隔膜阀、夹管阀等；调节阀主要用于调节流体的压力、流量等，包括调节阀、节流阀、减压阀和浮球调节阀等；止回阀用于阻止流体的逆向流动；分流阀用于分配流体的通路去向，或将两相流体分离，包括滑阀、多通阀、疏水阀和排空气阀等；安全阀主要用于安全保护，防止锅炉、压力容器或管道因超压而破坏；多用阀是具有一种以上功能的阀门，如截止止回阀既能起断流作用又能起止回作用。
工业管道阀门按公称压力又可分为真空阀、低压阀、中压阀、高压阀、超高压阀；阀门按工作温度又可分为常温阀、中温阀、高温阀、低温阀；阀门还可按驱动装置的类型、与管道的联接方式和阀体的使用材料等进行分类。
阀门可按各种分类方法单独地或组合地命名，也可按启闭件的结构特征或具体用途命名。
四种常用阀门的结构特点
四种常用阀门的结构特点阀门是一种常见的流体控制装置，可以用于控制流体的流动方向和流量大小。
在工业、民用和航空航天等诸多领域都有广泛的应用。
本文介绍了四种常用阀门的结构特点，以便读者更好地了解和使用它们。
1. 截止阀截止阀是一种常用的阀门类型，通常被用于控制流体的开关。
它的结构特点如下：•主要组成部分包括阀体、阀瓣、阀杆、密封圈。
•阀体是截止阀的主体部件，通常有蝶式、球式和闸式等多种形状。
阀瓣是指阀体内部的移动部件，它的运动方式有旋转和升降两种。
阀杆是连接阀体和阀瓣的关键组件，它能够带动阀瓣进行运动。
密封圈则是负责保持阀门的密封性能。
•截止阀的密封性能较好，可以实现完全的密封，不会出现渗漏现象。
•截止阀控制范围大，可以用于控制各种流体介质。
2. 减压阀减压阀是一种常用的流体控制装置，可以用于降低流体的压力。
它的结构特点如下：•减压阀主要由阀体、阀瓣、弹簧、调节螺母和控制阀组成。
•阀体通常具有缩口式结构，以帮助减少流体的速度并降低其压力。
阀瓣则是阀体内部移动的关键部件。
弹簧、调节螺母和控制阀能够帮助调节减压阀的开启时间和减压量。
•减压阀的压力调节范围较大，可根据需要进行调整。
•减压阀通常应用于需要降低流体压力的场合，如水泵输出流量控制，气动系统控制等。
3. 止回阀止回阀是一种用于控制流体单向流动的阀门。
它的结构特点如下：•止回阀主要由阀体、阀瓣、弹簧和密封圈组成。
•阀体和阀瓣通常采用球阀或蝶阀等结构，阀瓣只能在一个方向上运动，以实现流体的单向流动。
弹簧和密封圈可帮助有效地保持止回阀的密封性能。
•止回阀的结构简单，体积小，操作简便。
•止回阀可以用于任何需要保证单向流动的场合，如压缩机排气口，管道系统等。
4. 调节阀调节阀是一种用于控制流体流量和压力的阀门。
它的结构特点如下：•调节阀主要由阀体、阀瓣、弹簧和调节杆组成。
•阀瓣可以进行旋转或升降运动，以调节流体的流量和压力。
弹簧和调节杆可以帮助调节阀门的运动范围和流量等参数。
阀门的种类和结构形式
阀门的种类和结构形式〈〉截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
〈〉调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
〈〉止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
〈〉分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
〈〉安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
按主要参数分类(一) 按压力分类〈〉真空阀工作压力低于标准大气压的阀门。
〈〉低压阀公称压力PN 小于1.6MPa的阀门。
〈〉中压阀公称压力PN 2.5~6.4MPa的阀门。
〈〉高压阀公称压力PN10.0~80.0MPa的阀门。
〈〉超高压阀公称压力PN大于100MPa的阀门。
(二) 按介质温度分类〈〉高温阀 t 大于450C的阀门。
〈〉中温阀 120 C小于 t 小于450 C的阀门。
〈〉常温阀 -40 C小于 t 小于120 C的阀门。
〈〉低温阀 -100 C小于 t 小于-40 C的阀门。
〈〉超低温阀 t 小于-100 C的阀门。
(三) 按阀体材料分类〈〉非金属材料阀门:如陶瓷阀门、玻璃钢阀门、塑料阀门。
〈〉金属材料阀门:如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。
〈〉金属阀体衬里阀门:如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
通用分类法〈〉这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。
一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。
球阀是一种被广泛使用的阀门，球阀的启闭件采用圆形通孔的球体，球体随阀杆转动，以达到切断、分配、改变介质流向等作用，其中V形开口的球阀还可用于流量调节。
球阀具备的优点有:启闭迅速，操作方便;结构简单，重量轻，密封性能好;流体阻力小;适用于低温、高温、高压、黏度较大的介质。
常用的阀门种类
常用的阀门种类阀门是一种流体控制设备，用于控制输送介质的流量、压力、方向和其它参数。
阀门广泛应用于各行各业，如能源、石化、水利、化工、制药、食品等行业。
常用的阀门种类有很多，这篇文章将介绍一些常见的阀门种类及其特点。
1.截止阀截止阀是最常见的阀门之一，也称作闸阀。
它广泛用于管道系统中，用于控制或切断管道中的流体。
它的结构简单，使用方便，有很好的密封性和流阻小的特点。
它通过提升或降低阀闸，来控制流体介质的通断，因此又称为提升式密封阀。
2.球阀球阀是一种旋转开关阀，是流体控制系统中非常常见的阀门之一。
它的主要特点是密封性好，流阻小，容易操作，传动方式多样。
它的结构是球体内开式，用于控制气体或液体的流动。
球阀具有结构简单、启闭快速、密封性好、维护简单等优点。
3.蝶阀蝶阀是一种旋转式阀门，其结构由一对对称的金属板片和一个轴心构成。
蝶阀的特点是结构紧凑，操作功能简单，结构简单，使用寿命长。
蝶阀广泛用于化工、水处理、食品加工、燃气管道等领域中，被用于许多应用中，如食品加工和石油管道。
4.止回阀止回阀是一种用于控制单向流动的阀门，也称为倒流阀。
它通常被安装在管道上，以避免介质的逆流。
止回阀具有便于安装、简单易用、灵敏调节、防止逆流等特点。
5.调节阀调节阀是用于控制工业流体流量和压力的一种阀门。
它可以调节液体、气体或蒸汽的流量，以使工业过程达到设计参数。
调节阀可以分为手动和自动两种类型，根据调节元件的种类又可分为气动调节阀、电气调节阀和普通手动调节阀等。
6.电动阀电动阀是指通过电动机、电磁阀或其它电器装置，控制阀门开启和关闭的一种阀门。
它广泛应用于电力、化工、石油、冶金、建筑等许多行业中，因其操作方便、准确性高、可靠性强等特点，成为现代工业自动化控制中不可或缺的一部分。
7.安全阀安全阀是用于保护压力容器安全运行的一种阀门。
当工作压力超过安全阀的设置压力时，它会自动打开，释放过大压力，从而保护人员和设备的安全。
安全阀广泛应用于各种压力容器和管道系统中。
常用阀门种类及分类
常用阀门种类及分类阀门是一种用来调节流体流量、控制流体压力和方向的装置。
根据不同的工作原理和用途，阀门可以被分为许多种类和分类。
下面是一些常用的阀门种类及分类：1.根据工作原理分类（1）截止阀：也称为切断阀，主要用于切断或调节流体的流量。
截止阀通常采用阀盖、阀芯和阀座来控制流体的通断。
常见的截止阀有闸阀、截止阀和旋塞阀等。
（2）节流阀：节流阀通过改变流体通过阀门的截面积来调节流量的大小。
常见的节流阀有节流控制阀、调节阀和射流阀等。
（3）安全阀：安全阀用于保护系统免受过压的损害。
当压力超过安全阀所设定的值时，安全阀会自动开启，将多余的压力释放出来。
常见的安全阀有弹簧式安全阀、重锤式安全阀和电动安全阀等。
（4）反向阀：反向阀用于防止流体在管道中逆流，保持流体的单向流动。
常见的反向阀有止回阀和止回阀等。
（5）调节阀：调节阀用于准确地调节流体的流量、压力和温度。
调节阀通常配备有传感器和执行机构，可以根据设定的参数自动调节阀门的开度。
常见的调节阀有电动调节阀和气动调节阀等。
2.根据结构分类（1）旋塞阀：旋塞阀的开关部件是一个圆形或椭圆形的阀芯，通过旋转阀芯来控制流体的通断。
旋塞阀具有快速开关和良好的密封性能。
常见的旋塞阀有蝶阀和球阀等。
（2）闸阀：闸阀具有阀盖、阀板和阀座构成的截短式开关部件，通过升降阀板来控制流体的通断。
闸阀具有较大的流通能力和较小的压力损失。
常见的闸阀有平板闸阀和闸板闸阀等。
（3）截止阀：截止阀是通过阀芯在阀座上的升降来控制流体的通断的。
截止阀具有良好的密封性能和较大的切割能力。
常见的截止阀有螺旋阀和提升阀等。
（4）球阀：球阀的关闭部件是一个球体，通过旋转球体来控制流体的通断。
球阀具有快速开关、良好的密封性和较小的压力损失。
常见的球阀有浮球阀和固定球阀等。
3.根据应用场景分类（1）自控阀：自控阀是一种能够根据设定参数自动控制阀门开度的阀门。
自控阀通常配备有传感器和执行机构，可以根据流体流量、压力或温度来调节阀门的开度。
阀门的分类及用途
阀门的分类及用途阀门是一种用于控制流体的机械装置，广泛应用于石油、化工、电力、水利等领域。
阀门的种类繁多，根据不同的分类标准，可以将其分为多种类型。
本文将介绍阀门的常见分类及其用途。
一、按结构分类1.截止阀截止阀是一种最常见的阀门，用于控制流体的开关。
其结构主要由阀体、阀盖、阀瓣等组成。
当阀瓣与阀座紧密配合时，可以有效地阻止流体的流动。
2.球阀球阀是一种结构简单、使用方便的阀门，其主要特点是阀芯为球体，可以实现快速切断流体。
球阀广泛应用于石油、化工、水利等领域。
3.蝶阀蝶阀是一种结构简单、体积小、重量轻的阀门，其主要特点是阀芯为蝶形片，可以实现快速切断流体。
蝶阀广泛应用于食品、医药、化工等领域。
4.止回阀止回阀是一种用于防止流体倒流的阀门，其主要特点是阀瓣可以自动关闭，防止流体倒流。
止回阀广泛应用于给水、排水、石油、化工等领域。
5.调节阀调节阀是一种用于调节流量的阀门，其主要特点是可以实现流量的精确调节。
调节阀广泛应用于石油、化工、电力、水利等领域。
二、按工作原理分类1.手动阀手动阀是一种需要人工操作的阀门，其主要特点是简单易用，适用于小流量、低压力的场合。
手动阀广泛应用于家庭、实验室等领域。
2.电动阀电动阀是一种通过电机或电磁铁驱动的阀门，其主要特点是可以实现自动控制，适用于大流量、高压力的场合。
电动阀广泛应用于石油、化工、电力、水利等领域。
3.气动阀气动阀是一种通过气动执行器驱动的阀门，其主要特点是可以实现快速响应，适用于高流量、高压力的场合。
气动阀广泛应用于石油、化工、电力、水利等领域。
4.液动阀液动阀是一种通过液压执行器驱动的阀门，其主要特点是可以实现高力矩、高精度的控制，适用于大流量、高压力的场合。
液动阀广泛应用于石油、化工、电力、水利等领域。
三、按用途分类1.截止阀截止阀主要用于控制流体的开关，适用于各种类型的流体。
2.调节阀调节阀主要用于调节流量，适用于需要精确控制流量的场合。
3.安全阀安全阀主要用于保护设备和人员安全，当设备压力超过额定值时，可以自动打开。
阀门的种类有哪些
引言概述：阀门作为流体控制系统中的关键元件，在各个行业的应用中发挥着不可替代的作用。
随着科技的进步和工业的发展，阀门的种类也逐渐增多。
本文是关于阀门种类的第二部分，将分析和介绍五种常见的阀门类型，包括球阀、闸阀、蝶阀、截止阀和调节阀。
每种阀门类型将从结构、工作原理、应用领域等方面进行详细阐述。
正文内容：一、球阀1.球阀的结构特点球阀是通过旋转球体来控制流体的流动方向。
它具有简单的结构、密封性好、耐压能力强的特点。
2.球阀的工作原理球阀通过旋转球体使球体上的通道与流体的进出口对应，从而实现流体的开关控制。
3.球阀的应用领域球阀广泛应用于石油、化工、冶金等工业领域以及家庭建筑中的供水管道等。
二、闸阀1.闸阀的结构特点单、流阻小、密封可靠的特点。
2.闸阀的工作原理闸阀通过提升或降低阀板来改变通道的开闭程度，从而控制流体的流量。
3.闸阀的应用领域闸阀广泛应用于市政供水、给排水系统、化工、冶金等行业。
三、蝶阀1.蝶阀的结构特点蝶阀是通过旋转圆盘来控制流体的流动。
它具有结构简单、重量轻、操作方便的特点。
2.蝶阀的工作原理蝶阀通过旋转圆盘来改变通道的开闭程度，从而控制流体的流量。
3.蝶阀的应用领域蝶阀广泛应用于食品、制药、污水处理等行业，特别适用于控制中小型管道中的流体。
四、截止阀1.截止阀的结构特点简单、密封可靠、流通阻力小的特点。
2.截止阀的工作原理截止阀通过提升或降低阀盘来改变通道的开闭程度，从而控制流体的流量。
3.截止阀的应用领域截止阀广泛应用于石油、化工、冶金等行业中的管道系统中，用于控制流体的流量。
五、调节阀1.调节阀的结构特点调节阀是通过调整阀芯的位置来控制流体的流动。
它具有结构复杂、控制精度高的特点。
2.调节阀的工作原理调节阀通过调整阀芯的位置来改变通道的开闭程度，从而控制流体的流量。
3.调节阀的应用领域调节阀广泛应用于化工、制药等行业中的流量、压力调节的系统中。
总结：本文详细介绍了五种常见的阀门类型，包括球阀、闸阀、蝶阀、截止阀和调节阀。
阀门设计知识点归纳图解
阀门设计知识点归纳图解在工业生产和日常生活中，阀门是一种重要的流体控制设备。
它们用来控制流体（液体、气体、蒸气等）的流量、压力和方向。
本文将以图解的形式，对阀门设计中的关键知识点进行归纳和解读。
一、阀门的基本构造阀门主要由阀体、阀盖、阀座和阀芯组成。
其中，阀体是阀门的主体部分，用于容纳阀芯和流体；阀盖用于密封阀门和连接阀杆；阀座是阀门的密封部位，负责与阀芯配合以控制流体流量；阀芯则是阀门的动作部件，通过移动来调节流体的通断。
二、常见阀门类型及其特点1.截止阀：用于切断或调节流体的流量。
它具有良好的密封性能，但是开关过程相对较慢。
2.球阀：球阀是通过旋转球体来控制流体的通断。
它具有结构简单、密封可靠、操作方便等特点，广泛应用于工业领域。
3.蝶阀：蝶阀通过旋转圆盘来控制流体的通断。
它具有体积小、重量轻、价格低廉等优点，适用于大口径管道。
4.止回阀：止回阀是用来防止流体倒流的阀门。
它具有结构简单、操作可靠、启闭迅速等特点，被广泛应用在泵站、水处理系统等场合。
三、阀门的密封形式1.平面密封：阀座与阀芯的接触面为平面，通过压力的作用实现密封。
这种密封形式适用于低压和中低温的场合。
2.封座密封：阀座与阀芯的接触面为阀座的沟槽状结构，通过阀芯的移动实现密封。
这种密封形式适用于高温和高压的场合。
3.金属密封：阀座与阀芯的接触面均为金属材料，通过金属材料的变形实现密封。
这种密封形式适用于高温和高压的场合，密封性能较好。
四、阀门流体特性曲线阀门的流体特性曲线主要用于描述阀门开度（或行程）和流量之间的关系。
根据阀门的流体特性曲线，我们可以了解到阀门在不同开度下的流量变化规律，从而有针对性地进行阀门的选择和设计。
常见的阀门流体特性曲线有直线型、快开型、等百分比型等。
直线型曲线表示阀门的流量与开度成线性关系；快开型曲线表示阀门的流量在初始开度时迅速增加，之后增加缓慢；等百分比型曲线表示阀门的流量以某种百分比递增或递减。
五、阀门的使用注意事项1.选择适当的阀门类型和规格，根据具体工况要求和流体介质特性进行选择。
阀门的种类及阀门分类
阀门的种类及阀门分类阀门是控制液体、气体或固体流体的装置，用于调节流体的流量、压力和流向。
根据功能和结构特点的不同，阀门可以分为多种类型和分类。
本文将介绍一些常见的阀门种类和阀门分类。
一、按功能分类：1.关闭阀门：主要用于完全关闭或打开流体通道，如刀型闸阀、截止阀、球阀等。
2.调节阀门：能够根据需要调节流体的流量、压力和流向，如节流阀、调节阀等。
3.安全阀门：在流体管路中，当压力超过设定的安全压力时自动打开，以保护设备和管道的安全。
4.过滤阀门：用于过滤流体中的固体杂质。
5.减压阀门：通过自动调节阀门出口压力来保持设备或系统的压力稳定。
6.疏水阀门：主要用于排除管道或设备中的凝结水或其他不必要的液体。
7.脉动阀：用于减少流体在管道中的脉动和冲击，并保持流体的稳定流动。
二、按结构分类：1.截止阀：也称为截断阀或阀门，用于完全关闭或完全打开流体通道。
常见的有刀型闸阀、截止阀等。
2.圆板闸阀：利用旋转圆盘实现对流体流量的控制。
3.球阀：以球体为关闭件，通过旋转来实现对流量的控制。
4.蝶阀：以蝶板为闸板，通过旋转来实现对流量的控制。
5.插板阀：以插板上的孔来控制流量的开度。
6.针型阀：主要用于高精度流量调节。
7.膜片阀：以橡胶或金属膜片为关闭件，通过膜片的变形来实现对流量的控制。
8.旋塞阀：利用旋转柱状闸板来控制流体流量。
9.旋转阀：通过旋转阀体内的圆盘或球体来控制流体流量。
10.耐腐蚀阀：采用特殊材料制成，能够承受腐蚀性介质。
三、按阀门材料分类：1.铸铁阀：主要用于一般水、蒸汽和空气等流体介质。
2.不锈钢阀：适用于腐蚀性介质和高温高压环境。
3.铜阀：适用于低压和水、气等工业流体。
4.塑料阀：主要用于化工工业和给排水等场合。
5.合金阀：适用于特殊工况和特殊介质。
四、按操作方式分类：1.手动阀：通过手动操作来实现对阀门的开关。
2.电动阀：通过电动机驱动来实现对阀门的开关。
3.气动阀：通过气动执行器来实现对阀门的开关。
常用阀门的类型和结构
腐蚀材料制成的密封面。
根据闸阀闸板的结构形式，闸阀可以分为平行 式闸阀(平板阀)和锲式闸阀两大类 。
1） 平行式闸阀：密封面与垂直中心线平行，即两个密封面互 相平行的闸阀。如下图所示。
在平行式闸阀中，以带推力楔块的结构最 为常见，既在两闸板中间有双面推力楔块。
在采气现场常见的安全阀有弹簧式安全阀、先 导式安全阀等。
（1）弹簧式安全阀 由弹簧力加载到阀瓣上，载荷随开启高度变化。 其优点是轻便、灵敏度高、安装位置不受严 格限制，在采气现场普遍采用。
安全阀的开启压力应设定在管道或容器工作压 力的1.05～1.1倍。
弹簧式安全阀按开启高度又分为： a 微启式安全阀。开启高度为阀座喉径的1/40～ 1/20，通常做成渐开式（开启高度随压力变化而逐 渐变化）。微启式安全阀主要用于排泄量小的液体 介质场合。 b 全启式安全阀。开启高度等于或大于阀座喉径的 1/4，通常做成急开式（阀瓣在开启的某一瞬间突然 起跳，达到全开高度）。主要用于气体、蒸汽介质 和泄放量大的场合。
常用阀门的类型和结构
目录
第一节 第二节 第三节 第四节 第五节 第六节
闸 阀 截止阀 节流阀 止回阀 球 阀 安全阀
第一节
闸
阀
闸阀是利用闸板控制启闭的阀 门。 闸板与流体流向垂直，改变闸 板与阀座相对位置，即可改变通道 大小或截断通道。
为保证关闭严密，闸板与阀座间需研磨配合。
主要优点是密封面间的摩擦力比闸阀小，开启 度小，靠阀座和阀瓣之间的接触面密封，易于制造 和维修。 缺点是流动阻力大，开启和关闭需要的力较大。
截止阀按其通道方向又分为直通式、角式、直流式三种。
直通式截止阀安装在成一直 线的管路上，适用于对流体阻力 要求不严的场合。
各类阀门型号结构类型用途知识介绍
各类阀门结构类型知识介绍1、阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。
2、阀门类型代号：弹簧载荷安全阀：A；蝶阀：D；止回阀和底阀：H；截止阀：J；球阀：Q；蒸汽疏水阀：S；减压阀：Y；闸阀：Z。
3、带有其他功能的阀门前加代号，其中低温阀前加D。
4、驱动方式代号：涡轮：3；正齿轮：4；气动：6。
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。
5、阀门连接端连接形式代号：内螺纹：1；法兰式：4；焊接：6。
6、闸阀常用结构形式：升降式（明杆）楔式单闸板阀门（代号1）；常用截止阀、节流阀和柱塞阀结构形式代号：直通流道（代号1）；球阀常用结构形式：直通流道（代号1）；常用蝶阀结构形式：三偏心（代号3）；常用止回阀结构形式：直流通道（代号1），单瓣结构（代号4）；常用安全阀结构形式：全启式（代号2）。
7、密封面或衬里材料代号：氟塑料：F；Cr13系不锈钢：H；尼龙塑料：N；硬质合金：Y。
8、阀体材料代号：碳钢:C；铬钼系钢：I；铬镍系不锈钢：P；公称压力小于等于1.6MPa 的灰铸铁阀门的阀体材料代号在型号编制时予以省略；公称压力大于等于2.5MPa的碳素钢阀门的阀体材料代号在型号编制时予以省略。
9、阀门的作用：接通和截断介质；防止介质倒流；调节介质压力、流量；分离、混合或分配介质；防止介质压力超过规定数值，保证管道或设备安全运行。
10、阀门分类：按压力分类：真空阀——工作压力低于标准大气压的阀门。
低压阀——公称压力PN小于1.6MPa的阀门。
中压阀——公称压力PN2.5~6.4MPa的阀门。
高压阀——公称压力PN10.0~80.0MPa的阀门。
超高压阀——公称压力PN大于100MPa的阀门。
按介质工作温度分类：高温阀——t 大于450℃的阀门。
中温阀——高于120℃低于于450℃的阀门。
常用阀门的类型和结构
常用阀门的类型和结构阀门是流体控制中常见的装置，用于控制流体的流动和压力，保护管道和设备的安全运行。
根据应用领域和功能，阀门有许多不同类型和结构。
以下是常见的阀门类型和结构的介绍。
1.截止阀截止阀是最常用的阀门类型之一，用于控制或阻止流体的流动。
它们具有简单而可靠的结构，适用于高压和高温条件下的控制。
截止阀可以分为蝶式截止阀、球阀和旋塞阀等。
-蝶式截止阀：蝶式截止阀由一个旋转的圆盘和管道连接而成。
当圆盘旋转时，流体的流通通道可以被打开或关闭。
蝶式截止阀具有简单且紧凑的结构，广泛用于液体和气体的控制。
-球阀：球阀是由一个旋转的球体和两个密封面组成的。
球阀的开关操作是通过旋转球体来控制流体的流通。
球阀具有快速开关、紧密封闭和可靠的密封性能，常用于高压和高温环境。
-旋塞阀：旋塞阀由一个旋转的锥形阀芯和对应的阀座组成。
旋塞阀的流体流通通道可以通过阀芯的旋转打开或关闭。
旋塞阀适用于控制高粘度流体和腐蚀性介质。
2.调节阀调节阀用于调节流体的流量、压力和温度。
调节阀可以根据需要调节阀门的开度，以达到所需的流量或压力。
调节阀具有灵活的结构和精准的控制性能，可以适应不同工况。
-气动调节阀：气动调节阀是一种使用气动活塞或气动膜片控制阀门开闭的阀门。
它们广泛应用于化工、石油和能源行业中，具有快速响应和精准控制的优点。
-电动调节阀：电动调节阀是一种使用电动执行器来控制阀门开闭的阀门。
它们通过电动执行器的旋转或推拉运动来实现阀门的调节。
电动调节阀广泛应用于自动化流程中，具有远程控制和高精度控制的特点。
-手动调节阀：手动调节阀是一种通过手动旋钮、手轮或杠杆等方式来控制阀门开闭的阀门。
它们适用于小流量或无需精确控制的场合。
3.安全阀安全阀用于保护系统中的压力过高而导致的设备和管道的破裂风险。
安全阀的工作原理是当系统压力超过设定值时，阀门会自动打开，释放过多的压力，保护系统的安全。
-弹簧式安全阀：弹簧式安全阀是一种最常见的安全阀类型，由弹性元件（弹簧）和阀芯组成。
阀门常规知识点总结大全
阀门常规知识点总结大全本文将从阀门的基本结构、工作原理、常见故障及维修保养等方面进行详细介绍。
一、阀门的基本结构1. 阀体：阀体是阀门的主体部分，它承受着流体的压力，通常由铸铁、铸钢、不锈钢或其他金属材料制成。
阀体的结构形式有直通式、角式、直通式等不同的形式。
2. 阀盖：阀盖是覆盖在阀体上的部件，一般用来固定阀门的内部零件，如阀芯、密封圈等。
3. 阀芯：阀芯是阀门的关键部件，它是控制介质流动的主要部分，可以根据需要采取升降或旋转运动，从而打开或关闭阀门。
4. 密封圈：密封圈用来保证阀门的密封性能，通常有软密封和硬密封两种形式，软密封主要用橡胶或塑料材料，硬密封主要用金属材料。
5. 阀杆：阀杆是连接阀芯和手动操作杆的部件，通过手动操作杆的旋转或上下移动，来控制阀芯的运动，从而实现开启或关闭阀门。
6. 手动操作杆：手动操作杆是用来控制阀门开启或关闭的工具，通常有螺纹连接或销轴连接两种形式。
以上就是阀门的基本结构部件，不同类型的阀门结构可能会有所不同，但基本原理是相似的，通过上下移动或旋转阀芯来控制介质的流动。
二、阀门的工作原理阀门是通过改变流体通道的开启程度来控制流体的流动，一般来说，当阀芯处于关闭状态时，流体无法通过阀门流动，当阀芯打开时，流体可以顺利通过。
不同类型的阀门，其开启或关闭方式也各有不同，例如截止阀主要通过阀芯的升降来控制通道的开启或关闭，而调节阀则通过旋转阀芯的角度来控制流体的流量。
另外，安全阀主要用来保护设备或管道在超压或其他异常情况下的安全，一般采用弹簧式或压力平衡式结构。
阀门的工作原理主要包括以下几个方面：1. 通道控制：阀门的主要作用是控制介质的流动，通过改变阀芯的位置或角度，来改变流体通道的开启程度，从而实现介质的控制和调节。
2. 流量调节：调节阀门可以通过旋转阀芯的角度，来改变流体的流通截面积，从而实现对流量的调节。
3. 压力控制：安全阀主要用来控制系统内介质的压力，当系统内介质压力超过一定数值时，安全阀会自动打开，排出部分介质，以保护系统不受损坏。
十五种常用阀门结构及工作原理(带示意图)
阀门有哪些种类?其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等.2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3。
止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等.5。
安全阀类用于介质超压时的安全保护.包括各种类型的安全阀.一、闸阀靠阀板的上下移动,控制阀门开度.阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封.大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式.按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一.性能特点:优点：1、流动阻力小.阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力.是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的.4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动,易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离）较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广.8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难.外形尺寸较大,开启需要一定的空间,开闭时间长。
经典阀门知识(图解)
阀门基本结构介绍一、阀门的定义阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
二．阀门分类（1）按自动与驱动分类·自动阀门：依靠介质（液体、气体、蒸汽等）本身的能力而自行动作的阀门。
如安全阀、止回阀、减压阀、蒸汽疏水阀、空气疏水阀、紧急切断阀、自力式压力调节阀、自力式温度调节阀等。
·驱动阀门：借助手动、电力、液力或气力来操纵的阀门。
如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀、隔膜阀、气动薄膜调节阀、气动活塞调节阀等。
（2）按主要技术参数分类a、按公称尺寸分类·小口径阀门·中口径阀门·大口径阀门·特大口径阀门b、按公称压力分类·真空阀·低压阀·中压阀。
·高压阀·起高压阀c、按介质工作温度分类·高温阀·中温阀·常温阀·低温阀·超低温阀d、按阀体材料分类·非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。
·金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、高合金钢阀门。
·金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
e、按与管道的连接方式分类·法兰连接阀门：阀体上带有法兰，与管道采用法兰连接的阀门。
·螺纹连接阀门：阀体上带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。
·焊接连接阀门：阀体上带有对焊坡口或承插焊口，与管道采用焊接连接的阀门。
·夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。
·卡套连接阀门：用卡套与管道连接的阀门。
f、按操纵方式分类·手动阀门：借助手轮、手柄、杠杆或链轮等，由人力来操纵的阀门。
当需要较大的力矩时，可采用蜗轮、齿轮等减速装置。
·电动阀门：用电动机、电磁或其他电气装置操纵的阀门。
常见阀门结构及应用
常见阀门结构及应用阀门是工业管道系统中常见的控制装置，用于控制流体的流量、压力和流向。
根据阀门的不同结构和工作原理，可以将阀门分为多种类型。
下面将介绍常见的阀门结构和应用。
1. 闸阀（Gate Valve）闸阀的门板为矩形，可以垂直于流体的方向上升降，以控制流体的流量。
闸阀具有结构简单、密封性能好的特点，并且开启和关闭时流体阻力小。
常用于管道上的切断和调节流体流量，适用于流体流动方向中心输送，但不适用于频繁开关的场合。
2. 截止阀（Globe Valve）截止阀通过提升或降低阀芯来控制流体的流量。
阀芯和阀座之间的接触面积大，密封性好，具有良好的截断功能。
截止阀广泛应用于石油、化工、冶金和电力等工业领域的管道系统中。
3. 蝶阀（Butterfly Valve）蝶阀的活动部分为圆盘，围绕阀杆旋转，控制流体的流量。
蝶阀具有结构简单、重量轻、启闭快速的特点，广泛应用于大型管道上。
蝶阀主要用于切断和调节流体流量，适用于各种工业领域。
4. 隔膜阀（Diaphragm Valve）隔膜阀通过隔膜来控制流体的流量。
隔膜阀具有密封性好、耐腐蚀、无渗漏等特点，常用于腐蚀性介质或具有颗粒物的工业领域。
5. 止回阀（Check Valve）止回阀通过流体的反向压力来关闭阀门，阻止流体倒流。
止回阀广泛应用于液体和气体管道系统中，可防止泵和压缩机的后流，保护管道的安全运行。
6. 调节阀（Control Valve）调节阀通过改变介质的流通面积来控制流量、压力和温度等参数。
调节阀可以根据需要实现手动、气动、电动和液动控制。
调节阀广泛应用于石油、化工、冶金和能源等工业领域。
7. 旋塞阀（Plug Valve）旋塞阀通过旋转阀芯来控制流体的流量。
旋塞阀具有简单结构、密封性好和耐腐蚀等特点，广泛应用于石油化工、冶金和电力等工业领域。
8. 安全阀（Safety Valve）安全阀是一种自动脱压装置，用于在管道系统中对过高压力进行安全排放，保护设备和管道的安全运行。
阀门种类和示意图介绍
Grove Omega 阀和Orbit 阀
在设计结构上非常的相似。通常阀杆具有特别的密封机 理：在球体旋转90度前，阀杆推动球体离开阀座密封圈。 这些阀也具有一个螺纹明杆,易受腐蚀
2021/11/17
轴流阀
井口装置
2021/11/17
2021/11/17
2021/11/17
2021/11/17
7、减压阀
减压阀是用控制关闭件（阀瓣）的开度 来调节介质流量，使阀后压力降低的。减压 阀在管路上起调节压力的作用。常用的有活 塞式减压阀和薄膜式减压阀等。图示为活塞 式减压阀，它是通过活塞来控制阀瓣的开度。 该阀具有体积小和能用于蒸汽等较高温度的 介质等优点，但灵敏度稍差，制造工艺也比 较复杂。
2021/11/17
2021/11/17
9、节流阀
节流阀的外形与截止阀并无区别，但阀 瓣的形状不同。它上利用阀瓣来改变通道面 积以调节介质流量与压力。在管路上主要作 节流用。
2021/11/17
2021/11/17
10、隔膜阀
隔膜阀是利用柔软的橡胶膜或塑料膜来 控制流体介质的。其结构如图示。由于介 质不进入阀盖内腔，因此无需填料函，阀 杆部分也不受介质的腐蚀。隔膜阀的流体 阻力小，可用于含硬质悬浮物的介质，密 封性能也较好，但只能使用在压力小于6公 斤/厘米平方、温度低于180度的管路上。
2021/11/17
截止阀 (Globe Valve) 整体阀的阀杆与闸阀的阀杆类似，但阀体更圆更短小
2021/11/17
蝶阀 (Butterfly Valve) 碟阀具有扁平的阀体轮廓，是识别碟阀的方式
2021/11/17
安全泄压阀(Safety Relief Valve)
四种常用阀门的结构特点
四种常用阀门的结构特点1. 球阀球阀是目前使用最为广泛的阀门之一，它的主体由阀体、球体、座圈、阀杆和操作机构组成。
球体的转动用来控制阀门的开关，其结构简单且可靠，操作灵活。
常见的球阀分为浮动球阀和固定球阀两种类型。
浮动球阀采用橡胶或聚四氟乙烯座圈密封，可以适应较大的偏差角度。
固定球阀采用金属座圈，具有良好的耐磨性能。
2. 闸阀闸阀是一种具有简单结构和流体阻力小的阀门。
它的主体由阀体、闸板、阀杆和操作机构组成。
当闸板到达两端的开启和关闭时，它垂直于流动方向，这使得阀门的开关拥有了很大的阻力。
因此，闸阀的主要优点是高度重复性和稳定性能。
常见的闸阀分为普通闸阀和平衡闸阀两种类型。
平衡闸阀具有强制平衡装置，使得阀门在关闭过程中具有更好的平衡性。
3. 止回阀止回阀主要用于防止介质在反向流动时引起事故。
它的主要结构是由阀体、阀瓣、弹簧和操作机构组成。
当介质流动方向与阀门开启方向相同时，则阀瓣和弹簧处于开启状态；当介质流动方向与阀门关闭方向相同时，则阀瓣被弹簧压紧并阻止介质反向流动。
止回阀可以分为升降式止回阀和旋转式止回阀两种类型。
升降式止回阀使用弹簧的压缩力，旋转式止回阀则是借助于瓣片的阻力实现止回。
4. 蝶阀蝶阀通常在需要快速开关的场合下使用，可以有效地控制介质的流量。
它主要由阀体、阀瓣、阀杆、操作机构和密封件组成。
阀瓣是一个可以在阀体内旋转的圆盘状物体，它的开闭可以通过阀杆来控制。
蝶阀的特点是阀体材质轻、结构简单、阻力小，通常被用于气体和液体的控制。
在同等大小的阀门中，蝶阀的体积和重量小于其他阀门，所以使用蝶阀也可以减少生产成本。
各种阀门型号大全
1. 闸阀闸阀也叫闸板阀，是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合，可阻止介质流过, 并依靠顶模、弹簧或闸板的模形，来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小，启闭省劲，可以在介质双向流动的情况下使用, 没有方向性，全开时密封面不易冲蚀, 结构长度短，不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类，一是明杆式 , 二是暗杆式.按闸板构造分 , 也分两类 , 一是平行 , 二是模式.2. 截止阀截止阀, 也叫截门，是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用，开启高度不大，制造容易, 维修方便, 不仅适用于中低压，而且适用于高压。
它的闭合原理是, 依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀，同时流体阻力大, 长期运行时，密封可靠性不强。
截止阀分为三类：直通式、直角式及直流式斜截止阀。
3。
蝶阀蝶阀也叫蝴蝶阀，顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘，围绕阀座内的一个轴旋转, 旋角的大小，便是阀门的开闭度.蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单, 开闭迅速, 切断和节流都能用，流体阻力小，操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4。
球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
球阀分两类，一是浮动球式, 二是固定球式.5。
旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转，以达到开启与关闭的目的。
它的作用是切断、分田和改变介质流向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2． 按阀杆的构造闸阀又可分为：
1） 明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板 时，用旋转阀杆螺母来实现阀杆的升降，如图所示。
这种结构对阀杆的润滑有利，且阀杆不受腐蚀介 质影响，开闭程度明显，因此被广泛采用。
2） 暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。 开闭闸板时，用旋转阀杆来实现。
暗杆闸阀的阀杆螺纹不仅无法润滑，而且直接接 受介质侵蚀，容易损坏，开启程度也不明显。此种结 构要装有开闭指示器，以指示开闭程度。 暗杆闸阀的高度总保持不变，因此安装空间小， 适用于大口径或对安装空间受限制的闸阀。
第二节 截止阀
截止阀是关闭件（阀瓣）沿阀座中心线上下移 动的阀门。在管道上主要用于截断介质 ，也可作节 流、调节操作。
弹簧式安全阀按阀体构造可分为：
a 全封闭式—排放时介质不会向外泄漏而全部通过 排泄管排放。 b 封闭式（半封闭）—排放时，介质一 部分通过排泄管排放，另一部分从阀盖 与阀杆的配合处向外泄漏。
c 敞开式—排放时，介质不通过排泄 管，直接由阀瓣处排放。
（2）先导式安全阀 它由主阀和导阀组 成。介质压力和弹 簧压力同时加载于 主阀瓣上，超压时 导阀阀瓣首先开 启，导致加到主阀 阀瓣上的介质压力 被泄掉，主阀开启。
主要优点是密封面间的摩擦力比闸阀小，开启 度小，靠阀座和阀瓣之间的接触面密封，易于制造 和维修。 缺点是流动阻力大，开启和关闭需要的力较大。
截止阀按其通道方向又分为直通式、角式、直流式三种。
直通式截止阀安装在成一直 线的管路上，适用于对流体阻力 要求不严的场合。
角式截止阀安装在两个垂直 相交成90°的管路上，流体阻力 近于直通式。
浮动球阀结构简单，密封性能好，但出口端密 封处承压高，操作扭矩较大。
这种结构广泛用于中低压球阀。
（2)固定球球阀图
这种球阀的球体是固定的，在介质压力作用下， 球体不产生位移，通常在与球成一体的上下轴上装 有滚动或滑动轴承，操作扭距较小，适用于高压和 大口径阀门。
第六节
安全阀
安全阀是安装在管道和容器上，用以保护管 道和容器安全的阀门。
直流式阀杆处于倾斜位置，流体阻力小，但操作不便。
截止阀安装时有明确的方向要求，正确的方向是“低 进高出”。
第三节
节流阀
节流阀是指通过改变通道面积达到控制或调节 介质流量与压力的阀门。节流阀在管路中主要作节 流使用。节流阀按其在管路上的安装位置，分角式 和直通式两种。 用节流阀作切断装置是不合适的。
管道式止回阀是新出现的一种阀门，它的体积小，重量 较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力 系数比旋启式止回阀略大。
第五节
球阀
球阀是利用一个中间开孔的球体作阀芯，靠旋转球体 90°来实现阀的开启和关闭。主要作用是用于截断和需清管 的管道上。
球阀按结构形式可分：
一、浮动球球阀 球阀的球体是浮动的，在介质压力作用下，球体能 产生一定的位移并紧压在出口端的密封面上，保证 出口端密封，如图所示。
通常在闸板和阀座上嵌镶有不锈钢、硬质合金等耐
腐蚀材料制成的密封面。
根据闸阀闸板的结构形式，闸阀可以分为平行 式闸阀(平板阀)和锲式闸阀两大类 。
1） 平行式闸阀：密封面与垂直中心线平行，即两个密封面互 相平行的闸阀。如下图所示。
在平行式闸阀中，以带推力楔块的结构最 为常见，既在两闸板中间有双面推力楔块。
角向式节流阀
直通式节流阀
节流阀的阀瓣有多种形状，常见的有： 1． 窗形阀瓣，常用于深冷装置中的膨胀阀。 2． 塞形阀瓣，适用于口径较大的节流阀。 3． 针形阀瓣，适用于中小口径节流阀，使用较普 遍。
第四节 止回阀
止回阀是指依靠介质本身流动而自动开、闭阀 瓣，用来防止介质倒流的阀门。
止回阀根据其结构可分 一、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀。
在采气现场常见的安全阀有弹簧式安全阀、先 导式安全阀等。
（1）弹簧式安全阀 由弹簧力加载到阀瓣上，载荷随开启高度变化。 其优点是轻便、灵敏度高、安装位置不受严 格限制，在采气现场普遍采用。
安全阀的开启压力应设定在管道或容器工作压 力的1.05～1.1倍。
弹簧式安全阀按开启高度又分为： a 微启式安全阀。开启高度为阀座喉径的1/40～ 1/20，通常做成渐开式（开启高度随压力变化而逐 渐变化）。微启式安全阀主要用于排泄量小的液体 介质场合。 b 全启式安全阀。开启高度等于或大于阀座喉径的 1/4，通常做成急开式（阀瓣在开启的某一瞬间突然 起跳，达到全开高度）。主要用于气体、蒸汽介质 和泄放量大的场合。
也有在两闸板间带有弹簧的，弹簧能产生 予紧力，有利于闸板的密封。
2）楔式闸阀：密封面与垂直中心线成某种角度，即 两个密封面成楔形的闸阀。
密封面的倾斜角度一般有 2°52´，3°30´，5°， 8°， 10° 等。角度的大小主要取决于介质温 度的高低。一般工作温度愈高，所 取角度应愈大，以减小温度变化时
升降式止回阀只能安装在水平管道上。升降式止回阀的 流体阻力系数较大。
二、旋启式止回阀：阀瓣围绕阀座外的销轴旋转的 止回阀，如下图所示。
旋启式止回阀应用较为普遍。
三、碟式止回阀：阀瓣围绕阀座内的销轴旋转的止 回阀，如下图所示。
碟式止回阀结构简单，只能安装在水平管道上，密封性 较差。
四、管道式止回阀，阀瓣沿着阀体中心线滑动的阀 门，如下图所示。
当压力降低到安全压 力时，导阀阀瓣在弹 簧力的作用下导阀关 闭，主阀充气，在介 质压力和弹簧压力的 作用下推动活塞下 行，使主阀关闭。
先导式安全阀是 近几年引进的一种新 型阀门，主要用于大 口径和高压场合。
谢谢大家
常用阀门的类型和结构
目录
第一节 第二节 第三节 第四节 第五节 第六节
闸 阀 截止阀 节流阀 止回阀 球 阀 安全阀
第一节
闸
阀
闸阀是利用闸板控制启闭的阀 门。 闸板与流体流向垂直，改变闸 板与阀座相对位置，即可改变通道 大小或截断通道。
为保证关闭严密，闸板与阀座间需研磨配合。
