第12章矿区控制测量
第十一章矿山控制测量第一节控制测量概述控制测量是根据整个测区的地物、地貌分布情况，以及矿区工程建设的整体规划，选择一些具有控制意义的点组成控制网，采用较为精密的仪器和方法，测出它们的三维坐标，作为下一步地形图测绘及工程测量的基础。
控制网分为平面控制网和高程控制网两种。
测定控制点平面位置的工作，称为平面控制测量。
测定控制点高程的工作，称为高程控制测量。
我国已经在全国范围内建立起国家控制网。
矿区则应在国家控制网的基础上，根据测区的大小、城市规划和施工测量的要求，布设加密控制网，以供地形测图和施工放样使用。
矿山平面控制一般采用导线的形式，高程控制一般采用三、四等水准测量或等外水准测量。
矿山除了地表控制测量以外，还包括地面与矿井之间的联系测量以及井巷控制测量。
第二节导线测量导线测量是建立矿区平面控制网常用的一种方法，将测区内相邻控制点连接起来而构成的折线，称为导线。
这些控制点，称为导线点。
两控制点连成的直线称为导线边。
导线测量就是依次测定各导线边的长度和各转折角值，根据起算数据，推算各边的坐标方位角，从而求出各导线点的坐标。
一、导线的分类按照不同的几何形状，导线可布设成下列三种形式1）闭合导线—起讫于同一已知点的导线，称为闭合导线。
闭合导线通常适合于厂矿、城镇等长、宽差别较小的地方。
2）附合导线—布设在两已知点间的导线，称为附合导线。
附合导线通常适合于道路、管线工程等带状地区。

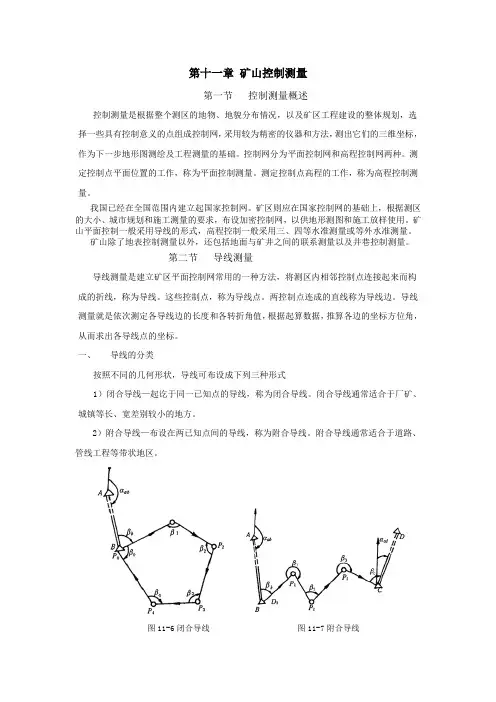

图11-6闭合导线图11-7附合导线二、导线测量的外业工作1、踏勘选点、埋石造标选点前，应调查搜集测区已有地形图和高一级的控制点的成果资料，根据已知控制点的分布、测区地形条件及测图和矿区的整体规划等具体情况，合理地选定导线点的位置。
选择导线点时还应注意下列几点：1)相邻点间通视良好，地势较平坦，便于测角和量距。
2)点位应选在土质坚实处，便于保存标志和安置仪器。
3)视野开阔，便于施测碎部。
4)导线各边的长度应大致相等，除特殊情形外，应不大于350m，也不宜小于50m。
