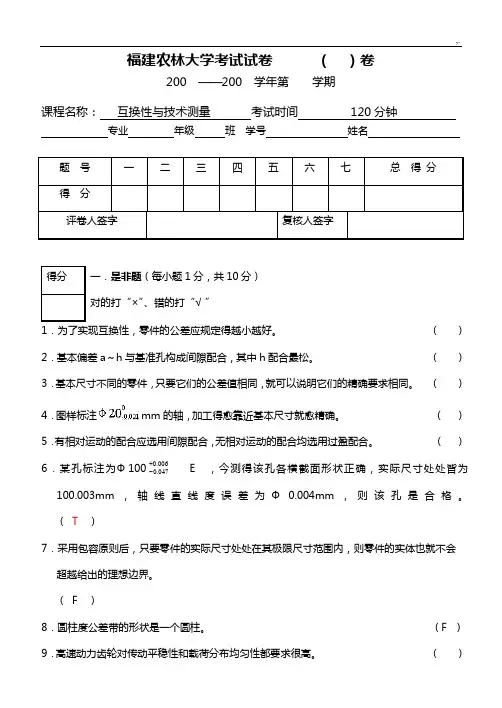

互换性试题及答案收集于网络，如有侵权请联系管理员删除 福建农林大学考试试卷 （ ）卷200 ——200 学年第 学期课程名称： 互换性与技术测量 考试时间 120分钟专业 年级 班 学号 姓名题 号一 二 三 四 五 六 七 总 得 分 得 分评卷人签字复核人签字 得分一．是非题（每小题1分，共10分） 对的打“×”、错的打“√”（ ）2．基本偏差a ～h 与基准孔构成间隙配合，其中h 配合最松。

（ ）3．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精确要求相同。

（ ）4．图样标注mm 的轴，加工得愈靠近基本尺寸就愈精确。

（ ） 5．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（ ）6．某孔标注为Ф100006.0047.0+- E ，今测得该孔各横截面形状正确，实际尺寸处处皆为100.003mm ，轴线直线度误差为Ф0.004mm ，则该孔是合格。

（ T ）收集于网络，如有侵权请联系管理员删除7．采用包容原则后，只要零件的实际尺寸处处在其极限尺寸范围内，则零件的实体也就不会超越给出的理想边界。

（ F ）8．圆柱度公差带的形状是一个圆柱。

( F )9．高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。

（ ）10．Ra 、Rz 、Ry 是与微面不平高度特性有关的参数，一般情况下，Ra 和Rz 可以任意选用，在常用的参数值范围内，国际推荐优先选用Ra 。

（ ）二．选择题（每小题2分，共20分） （请把正确的选项填在括号内）_____有关 。

（ ） Ａ、基本尺寸和公差等级； Ｂ、基本尺寸和基本偏差;Ｃ、公差等级和配合性质； Ｄ、基本偏差和配合性质2．最大实体尺寸是_____的统称 。

（ ）Ａ、min D 和min d ； Ｂ、max D 和m ax d ； Ｃ、min d 和max D ； Ｄ、m ax d 和min D3、齿轮分度圆齿厚偏差主要影响齿轮传动的 。

（ ）A 、传递运动的准确性B 、传动平稳性C 、承载能力D 、齿厚侧隙4、径向全跳动公差带的形状和 公差带形状相同。

（ ）A 、圆度B 、圆柱度C 、同轴度D 、位置度收集于网络，如有侵权请联系管理员删除5、国标规定优先选用基孔制配合，是 。

( )A 、因为孔比轴难加工B 、为了减少孔和轴的公差带数量C 、为了减少一定尺寸孔用刀、量具的规格数量6、当轴的基本偏差为 时，与H 基准孔配合形成间隙配合。

( )A 、a ～hB 、j ～nC 、p ～zD 、za ～zc7、平键联结中，键宽与键槽宽的配合应采用 。

( )A 、基孔制B 、基轴制C 、基孔制或基轴制D 、基孔制和非基轴制8、某配合的最大间隙为+25μm ，配合公差为40μm ，则该配合是 。

（ ）A 、间隙配合B 、过渡配合C 、过盈配合D 、过渡配合或过盈配合9．光滑极限量规止规的设计尺寸应为工件的 。

（ ）Ａ、最大极限尺寸； Ｂ、最小极限尺寸；Ｃ、最大实体尺寸； Ｄ、最小实体尺寸10、在取样长度范围内，被测轮廓线上各点至基准线的距离的算术平均值，记为 。

（ ）A 、RaB 、RyC 、RzD 、Sm三．填空题（每空1分，共18分） 7100m 的上偏差为+0.048，下偏差为+0.013，100φ的IT6级公差值为0.022，那么100φ6m 的上偏差为 ，下偏差为 。

收集于网络，如有侵权请联系管理员删除 2．同一零件上，工作表面的粗糙度参数值_ _非工作表面的粗糙度参数值(填“大于”或“小于”)。

3．标准规定，第Ⅰ公差组的检验组用来检定齿轮的 ；第Ⅱ公差组的检验组用来检定齿轮的 ；第Ⅲ公差组的检验组用来检定齿轮的 。

4. 图样上规定健槽对轴的对称度公差为0.05mm ，则该键槽中心偏离轴的轴线距离不得大于mm 。

5．检验φ023.0023.055+-mm 轴用的光滑极限量规通规的基本尺寸为 mm ，止规的基本尺寸为mm 。

6．滚动轴承国家标准将内圈内径的公差带规定在零线的 。

7．一销轴尺寸标注如图2.14所示，试按要求填空，并填表。

（1）销轴的局部实际尺寸必须在 mm 至 mm 之间。

（2）当销轴的直径为最大实体尺寸 __ ___mm 时，允许的轴线直线度误差为 __ __ mm 。

此时，销轴为一个Φ10mm 的 。

（3）填表单一要素实际尺寸 销轴轴线的直线度公差Φ10Φ9.995收集于网络，如有侵权请联系管理员删除四．根据下列要求和说明，在零件图中进行标注。

（共9分）30K7和φ50M7采用包容原则。

（2）底面F 的平面度公差为0．02mm ；φ30K7孔和φ50M7孔的内端面对它们的公共轴线的圆跳动公差为0．04 mm 。

五．指出下图中形位公差的标注错误，并加以改正(不允许改变形位公差的特征符号)。

（共6分）2．简述光滑极限量规的设计原则。

收集于网络，如有侵权请联系管理员删除3．根据下图中形位公差的标注，回答下列问题：零件采用的是什么公差原则？当外圆实际尺寸为φ42.02mm，同轴度误差为0.015mm时，工件是否合格。

为什么？得分七．计算题（共15分）30mm的孔、轴配合，要求用基孔制，X max=+0.027mm,Ymax=－0.030mm，试选择合适的配合，并画出公差带图。

福建农林大学考试试卷（）卷200 ——200 学年第学期课程名称：互换性与技术测量考试时间 120分钟收集于网络，如有侵权请联系管理员删除专业年级班学号姓名一．是非题（每小题1.5分，共15分）对的打“×”、错的打“√”2．（×）；3．（×）；4.（×）；5．（×）；6．（√）；7．（×）；8． (× )；9．（×）；10．（√）二．选择题（每小题2分，共20分）（请把正确的选项填在括号内））；2．（ D ）；3.（D ）；4.（ B ）；5.( A、C )；6.( A )；7.( B )；8.（ B ）；9.（ D ）；10.（A ）三．填空题（每空1分，共18分）；2．小于；3．传递运动的准确性；传动的平稳性；载荷分布的均匀性。

4. 0.025；5．55.023 54.977；6．下方；7．（1）φ10 φ9．985；（2）φ10 零理想圆柱；收集于网络，如有侵权请联系管理员删除Φ10Φ0Φ9.995Φ0.005Φ9.985Φ0.015得分四．根据下列要求和说明，在零件图中进行标注。

（共9分）形位公差每标注一个得1分，基准和公差原则标一个0.5分。

得分五．指出下图中形位公差的标注错误，并加以改正(不允许改变形位公差的特征符号)。

（共6分）（每处1分）得分六．简答题（每小题6分，共18分）答：齿轮传动的使用要求有：传递运动的准确性；传动的平稳性；载荷分布的均匀性；传动侧隙。

-------3分产生齿轮加工误差的主要因素有：几何偏心；运动偏心；机床的高频误差；滚刀的安装和制造误差。

-------3分2．简述光滑极限量规的设计原则。

答：通规的基本尺寸等于最大实体尺寸，通规应设计成全形量规；-------3分止规的基本尺寸等于最小实体尺寸，止规应设计成点状的或不全形量规。

-------3分3．根据下图中形位公差的标注，回答下列问题：零件采用的是什么公差原则？当外圆实际尺寸为φ42.02mm，同轴度误差为0.015mm时，工件是否合格。

为什么？答：采用的是最大实体原则；-------2分工件合格。

因为尺寸为φ42.02时，其偏离最大实体尺寸42.033的值是42.033－42.02=0.013-------2分则同轴度公差可得到补偿，t=0.01+0.013=0.023＞f=0.015-------2分所以合格。

max －0.030mm ，试选择合适的配合，并画出公差带图。

①根据配合公差定义，有[]=允许f T m T T Y X d D μ57max max =+=--------1分 ①分配孔、轴公差，设孔、轴为同级配合，即T D =T d =28.5μm 。

-------1分 查表得、基本尺寸＞18～30mm 时，IT7=21μm ，IT8=33μm ，-------1分 现计算得孔、轴公差为T D =T d =28.5μm ＜33μm ，表明孔、轴公差在≤IT8级范围内。

根据标准规定，配合当≤IT8级时，应选用孔比轴低一级的配合。

根据标准可知公差等级相差一级时，其公差值相差1.6倍。

∴设T D =1.6T d ，求得T d =27μm ，T D =30μm -------1分T D 取标准公差值为IT8=33μm ；T d 取标准公差值为IT7=21μm ；-------1分这时T D +T d =54μm ＜[]允许f T ，则合格。

即孔用IT8级，轴用IT7级。

-------1分③优先选用基孔制，故孔的公差带为H8，则ES=33μm ，EI=0；-------1分 由题知要求为过渡配合，可利用两个极限值确定轴的基本偏差：Xmax=ES-ei ⇒ei=6μm ；-------1分Ymax=EI-es ⇒es=30μm -------1分查表得，基本尺寸＞18～30mm ，m 的基本偏差为下偏差ei=+8μm ，故选公差带为m7，则es=ei+IT7=8+21=29μm 。

-------1分画出公差带图与配合公差带图-------2分 ④检验 Xmax=ES-ei=33-8=25μmYmax=EI-=0-29=-29μm合格条件：Xmax ≤[]允许max XYmax ≥[]允许max Y -------2分故可用7840m H φ，满足使用要求。
