关于英飞凌单片机的工程建立和程序调试问题

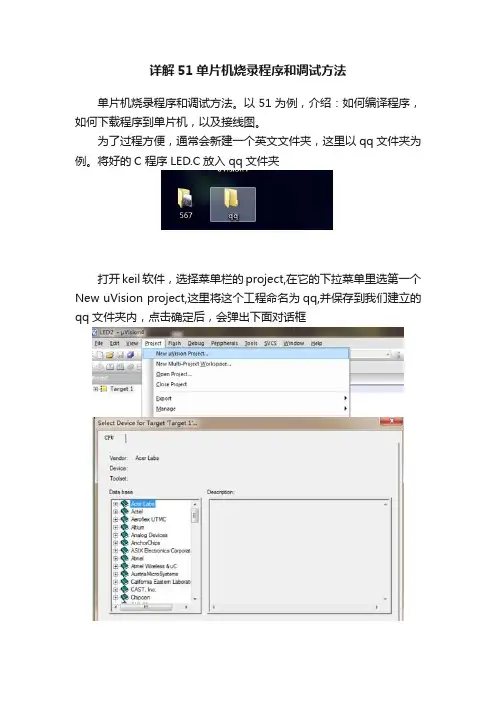

详解51单片机烧录程序和调试方法
详解51单片机烧录程序和调试方法单片机烧录程序和调试方法。
以51为例，介绍：如何编译程序，如何下载程序到单片机，以及接线图。
为了过程方便，通常会新建一个英文文件夹，这里以qq文件夹为例。
将好的C 程序LED.C放入qq文件夹打开keil软件，选择菜单栏的project,在它的下拉菜单里选第一个New uVision project,这里将这个工程命名为qq,并保存到我们建立的qq文件夹内，点击确定后，会弹出下面对话框找到Atmel,在它的左侧有+号，点击会展开一系列芯片型号，找到AT89C51,点击并点选下面的ok，弹出下面的对话框，选择否进入编辑页面后，看到左侧空白窗格的+Target 1,点击它前面的+号，弹出Source Group 1. 右击Source Group 1. 弹出下面下拉菜单，选择Add Files to Group Source Group 1弹出的对话中，选择LED.C，点击add,然后点击close关闭窗口。
点击Source Group 1的+号，就会显示出添加的LED.C文件，双击LED.C就会出现它的代码右击+Target 1，并选择第一项，弹出下面对话框，选择debug,点上use，并选择keil moniter-51 driver在点output选项，在creat hex file打勾，最后点击ok回到编辑面，依次点击编译按钮，Target 1上面有三个带向下的箭头按钮，从左到右点击，回到qq文件夹看看是否有.hex文件，若没有在编译一次将单片机与电脑连机，打开烧录软件，选择低速下载，点击打开文件，选择建立的qq文件夹，打开后点击文件qq.hex,最后选择STC89C5XX系列，然后下载程序，成功后图片如下接线图为p0端口与led。

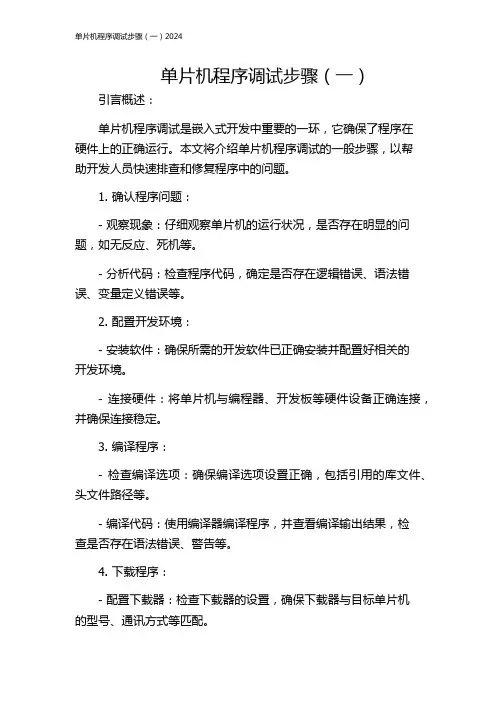

单片机程序调试步骤(一)2024
单片机程序调试步骤（一）引言概述：单片机程序调试是嵌入式开发中重要的一环，它确保了程序在硬件上的正确运行。
本文将介绍单片机程序调试的一般步骤，以帮助开发人员快速排查和修复程序中的问题。
1. 确认程序问题：- 观察现象：仔细观察单片机的运行状况，是否存在明显的问题，如无反应、死机等。
- 分析代码：检查程序代码，确定是否存在逻辑错误、语法错误、变量定义错误等。
2. 配置开发环境：- 安装软件：确保所需的开发软件已正确安装并配置好相关的开发环境。
- 连接硬件：将单片机与编程器、开发板等硬件设备正确连接，并确保连接稳定。
3. 编译程序：- 检查编译选项：确保编译选项设置正确，包括引用的库文件、头文件路径等。
- 编译代码：使用编译器编译程序，并查看编译输出结果，检查是否存在语法错误、警告等。
4. 下载程序：- 配置下载器：检查下载器的设置，确保下载器与目标单片机的型号、通讯方式等匹配。
- 下载程序：使用下载器将编译好的程序下载到目标单片机，并确保下载完成且成功。
5. 调试程序：- 断点调试：在代码中设置断点，通过单步执行、变量查看等功能逐步调试程序，定位问题所在。
- 调试工具：使用调试工具，如逻辑分析仪、示波器等，对信号进行监测和分析，定位硬件问题。
总结：单片机程序调试是确保程序正确运行的关键步骤，通过确认程序问题、配置开发环境、编译程序、下载程序以及调试程序，开发人员可以有效地排查和修复程序中的问题。
调试过程中需要仔细观察现象、分析代码、设置断点和使用调试工具等，从而找到问题所在，并解决它们。
只有经过充分的调试，单片机程序才能在硬件上稳定运行。
Infineon(英飞凌)单片机教案PPT
XC167CI单片机特性
8KB/12 KB片上RAM 128 KB/256 KB程序Flash存储器 16通道10位数模转换器，转换时间< 3 µs 各带两个独立时间基准的两个16通道捕获/比 较单元 带有两个独立定时器的CAPCOM6模块，产生用 于交流和直流电机控制的PWM信号 10位寻址,400 kbit/s的I² C总线模块
9针RS-232 串口（ ） 1－－CD载波侦测（ Carrier DetectDB9 ） 2 －－ RXD接收数据（Receive） 3 －－ TXD发送数据（Transmit） 4 －－ DTR数据终端准备（Data Terminal Ready） 5 －－ GND地线（Ground） 6 －－ DSR数据准备好（Data Set Ready） 7 －－ RTS请求发送（Request To Send） 8 －－ CTS清除发送（Clear To Send） 9 －－ RI振铃指示（Ring Indicator）
微型计算机的组成框图 （由多个IC芯片组装在一个主电路板上）
所有单元都组装 在一个IC芯片上
Infineon单片机分类
根据每种型号的存储器的类型分类
无ROM型：C167CR-LM ROM型 ：C167CR-16RM OTP型 ：C164CI-8EM FLASH型 ：XC167CI-32F
JTAG引脚说明
TCK为测试时钟输入 TDI为测试数据输入 TDO为测试数据输出 TMS为测试模式选择 /TRST为测试复位，输入引脚，低电平有效。
启动模式选择
模式开关说明
启动模式说明

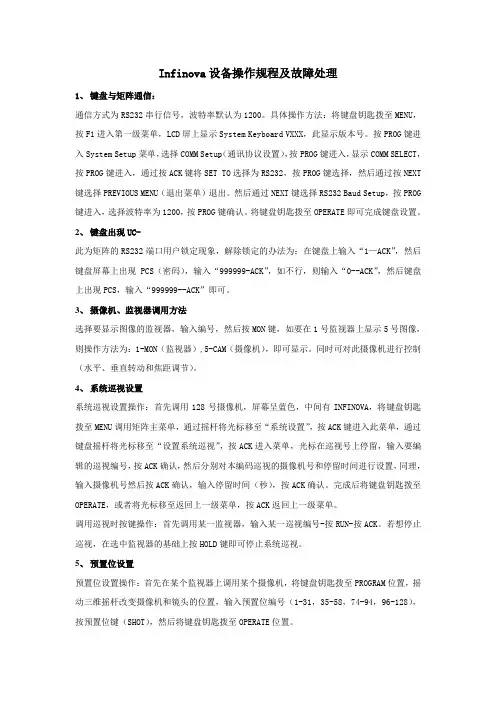

Infinova操作规程及故障处理
Infinova设备操作规程及故障处理1、键盘与矩阵通信：通信方式为RS232串行信号，波特率默认为1200。
具体操作方法：将键盘钥匙拨至MENU，按F1进入第一级菜单，LCD屏上显示System Keyboard VXXX，此显示版本号。
按PROG键进入System Setup菜单，选择COMM Setup（通讯协议设置），按PROG键进入，显示COMM SELECT，按PROG键进入，通过按ACK键将SET TO选择为RS232，按PROG键选择，然后通过按NEXT 键选择PREVIOUS MENU（退出菜单）退出。
然后通过NEXT键选择RS232 Baud Setup，按PROG 键进入，选择波特率为1200，按PROG键确认。
将键盘钥匙拨至OPERATE即可完成键盘设置。
2、键盘出现UC-此为矩阵的RS232端口用户锁定现象，解除锁定的办法为：在键盘上输入“1—ACK”，然后键盘屏幕上出现PCS（密码），输入“999999-ACK”，如不行，则输入“0--ACK”，然后键盘上出现PCS，输入“999999--ACK”即可。
3、摄像机、监视器调用方法选择要显示图像的监视器，输入编号，然后按MON键，如要在1号监视器上显示5号图像，则操作方法为：1-MON（监视器）,5-CAM（摄像机），即可显示。
同时可对此摄像机进行控制（水平、垂直转动和焦距调节）。
4、系统巡视设置系统巡视设置操作：首先调用128号摄像机，屏幕呈蓝色，中间有INFINOVA，将键盘钥匙拨至MENU调用矩阵主菜单，通过摇杆将光标移至“系统设置”，按ACK键进入此菜单，通过键盘摇杆将光标移至“设置系统巡视”，按ACK进入菜单，光标在巡视号上停留，输入要编辑的巡视编号，按ACK确认，然后分别对本编码巡视的摄像机号和停留时间进行设置，同理，输入摄像机号然后按ACK确认，输入停留时间（秒），按ACK确认。
完成后将键盘钥匙拨至OPERATE，或者将光标移至返回上一级菜单，按ACK返回上一级菜单。

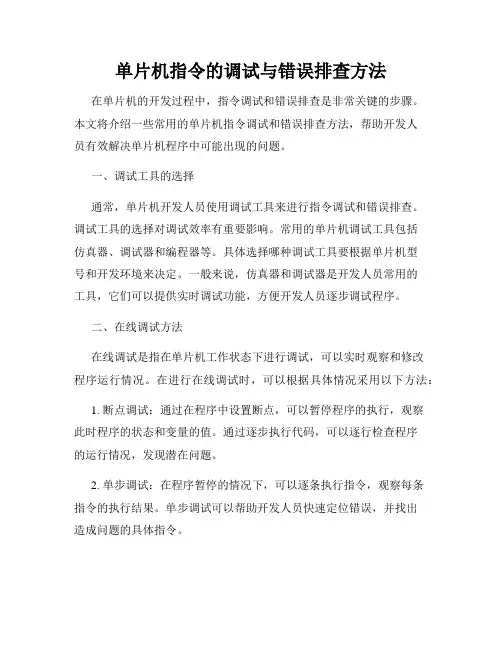

单片机指令的调试与错误排查方法
单片机指令的调试与错误排查方法在单片机的开发过程中，指令调试和错误排查是非常关键的步骤。
本文将介绍一些常用的单片机指令调试和错误排查方法，帮助开发人员有效解决单片机程序中可能出现的问题。
一、调试工具的选择通常，单片机开发人员使用调试工具来进行指令调试和错误排查。
调试工具的选择对调试效率有重要影响。
常用的单片机调试工具包括仿真器、调试器和编程器等。
具体选择哪种调试工具要根据单片机型号和开发环境来决定。
一般来说，仿真器和调试器是开发人员常用的工具，它们可以提供实时调试功能，方便开发人员逐步调试程序。
二、在线调试方法在线调试是指在单片机工作状态下进行调试，可以实时观察和修改程序运行情况。
在进行在线调试时，可以根据具体情况采用以下方法：1. 断点调试：通过在程序中设置断点，可以暂停程序的执行，观察此时程序的状态和变量的值。
通过逐步执行代码，可以逐行检查程序的运行情况，发现潜在问题。
2. 单步调试：在程序暂停的情况下，可以逐条执行指令，观察每条指令的执行结果。
单步调试可以帮助开发人员快速定位错误，并找出造成问题的具体指令。
3. 观察寄存器状态：通过观察单片机的寄存器状态，可以了解程序在运行过程中寄存器的值变化情况。
寄存器是存储指令和数据的关键组件，通常是程序出错的地方。
三、离线调试方法离线调试是指将程序下载到单片机中进行调试，并观察一些指示灯或外部设备来判断程序的执行情况。
离线调试方法适用于一些无法进行在线调试的情况，例如无法连接调试器或者目标系统不支持在线调试。
常用的离线调试方法如下：1. 串口输出调试：通过在程序中插入调试代码，将关键变量的值输出到串口。
通过观察串口输出的结果，可以了解程序在运行过程中变量的取值情况。
这种方法比较简单，适用于小规模的程序调试。
2. LED指示调试：将关键变量的值映射到LED灯上。
通过观察LED灯的亮暗变化，可以判断程序是否按照预期执行。
这种方法适用于调试程序的运行状态和循环次数等问题。

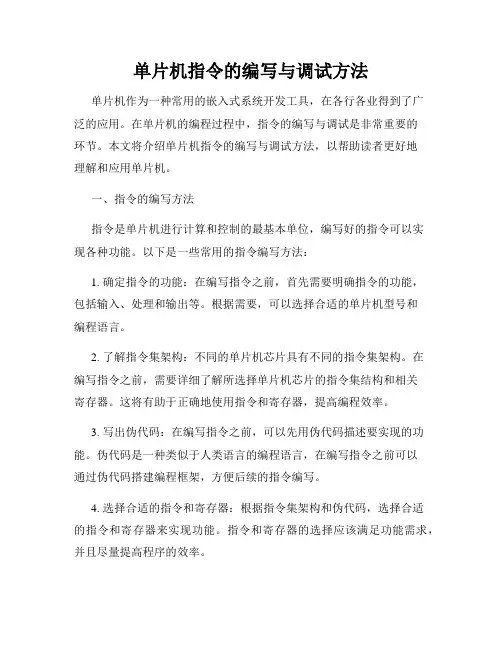

单片机指令的编写与调试方法
单片机指令的编写与调试方法单片机作为一种常用的嵌入式系统开发工具，在各行各业得到了广泛的应用。
在单片机的编程过程中，指令的编写与调试是非常重要的环节。
本文将介绍单片机指令的编写与调试方法，以帮助读者更好地理解和应用单片机。
一、指令的编写方法指令是单片机进行计算和控制的最基本单位，编写好的指令可以实现各种功能。
以下是一些常用的指令编写方法：1. 确定指令的功能：在编写指令之前，首先需要明确指令的功能，包括输入、处理和输出等。
根据需要，可以选择合适的单片机型号和编程语言。
2. 了解指令集架构：不同的单片机芯片具有不同的指令集架构。
在编写指令之前，需要详细了解所选择单片机芯片的指令集结构和相关寄存器。
这将有助于正确地使用指令和寄存器，提高编程效率。
3. 写出伪代码：在编写指令之前，可以先用伪代码描述要实现的功能。
伪代码是一种类似于人类语言的编程语言，在编写指令之前可以通过伪代码搭建编程框架，方便后续的指令编写。
4. 选择合适的指令和寄存器：根据指令集架构和伪代码，选择合适的指令和寄存器来实现功能。
指令和寄存器的选择应该满足功能需求，并且尽量提高程序的效率。
5. 编写指令代码：根据选择的指令和寄存器，编写出具体的指令代码。
在编写过程中要注意指令的顺序和逻辑关系，避免出现错误。
二、指令的调试方法编写好的指令需要调试才能确保其正确性和稳定性。
下面是一些常用的指令调试方法：1. 硬件调试：在进行指令调试之前，需要确保硬件电路连接正确并且正常工作。
可以使用示波器、逻辑分析仪等工具对硬件进行调试，排除硬件问题。
2. 单步调试：单步调试是一种逐条执行指令的调试方法，可以查看每条指令的执行情况，用于发现指令错误和逻辑问题。
可以使用单片机仿真器或者开发板自带的调试功能进行单步调试。
3. 添加调试输出：在指令编写过程中，可以通过添加调试输出语句来检查程序的执行情况。
可以打印变量的值、状态信息等。
调试输出可以帮助定位错误和问题所在。
英飞凌单片机仿真器使用说明
英飞凌单⽚机仿真器使⽤说明在Tasking下使⽤MiniWiggler-II下载代码注：基于TASKING VX-toolset for C166 v2.2r2版本，其它版本类同Step1、安装wiggler驱动程序：DAS安装⽂件在英飞凌官⽅⽹站上有提供，可以免费下载Step2、打开DAS第⼀次使⽤wiggler时，需要按以下顺序打开DAS窗⼝：打开第⼆个窗⼝ Device Scanner -> 点Start DAS Server弹出第⼆个窗⼝ DAS Server Control Panel -> 点 Installed Servers弹出第三个窗⼝ Installed DAS Servers -> 点 JTAG over USB Chip 后⾯的Start 这时，如果您的仿真器，开发板已连接正常，开发板已经上电，会在第⼀个窗⼝看到开发板上芯⽚的型号。
贴⼼⼩提⽰：1、如果您⽤的Tasking⾥，在下载时如果提⽰UDAS连接不上，这时您需要在第三个窗⼝选择UDAS后⾯的Start2、如果这时第⼆个窗⼝中既有JTAG over USB Chip，还有UDAS，您需要在第⼆个窗⼝点JTAG over USB Chip后⾯的Quit，把这种仿真⽅式退出Step3、在Tasking下选择对应的仿真器下载⽅式菜单Project -> Target Board Configuration for Project blink->在打开的弹出窗⼝⾥，指定您⼿上的仿真器型号：我们⼀般⽤MiniWigglerIIStep4、点Debug下载代码，同时可以进⾏在线仿真调试在Keil下使⽤wiggler下载代码Step1、安装wiggler驱动程序：DAS安装⽂件在英飞凌官⽅⽹站上有提供，可以免费下载Step2、打开DAS第⼀次使⽤wiggler时，需要按以下顺序打开DAS窗⼝：打开第⼆个窗⼝ Device Scanner -> 点Start DAS Server弹出第⼆个窗⼝ DAS Server Control Panel -> 点 Installed Servers弹出第三个窗⼝ Installed DAS Servers -> 点 JTAG over USB Chip 后⾯的Start 这时，如果您的仿真器，开发板已连接正常，开发板已经上电，会在第⼀个窗⼝看到开发板上芯⽚的型号。
英飞凌单片机初始化过程
英飞凌单片机初始化过程引言：单片机是一种集成度高、可编程、易于使用的微型计算机系统，被广泛应用于嵌入式系统中。
英飞凌（Infineon）是一家全球领先的半导体解决方案供应商，提供了多款优秀的单片机产品。
在使用英飞凌单片机之前，需要进行初始化设置，以确保单片机能够正常运行。
本文将介绍英飞凌单片机的初始化过程，并详细说明每个步骤的作用和实现方法。
一、电源初始化：在开始使用英飞凌单片机之前，首先需要对电源进行初始化。
电源初始化的主要目的是为单片机提供稳定、可靠的电压和电流。
具体步骤如下：1. 连接电源：将电源正极和单片机的电源引脚连接，确保电源正极与单片机的电源引脚极性一致。
2. 设置电源参数：根据单片机的规格和要求，设置适当的电压和电流参数。
通常可以通过旋钮或开关来调整电源参数。
3. 检测电源质量：使用示波器或电压表等工具检测电源的电压波形和稳定性，确保电源质量符合要求。
二、时钟初始化：时钟初始化是单片机初始化过程中的重要一步，它为单片机提供了基准时钟信号。
时钟信号用于定时和同步单片机内部各个模块的运行，保证系统的稳定性和可靠性。
具体步骤如下：1. 连接时钟源：将外部晶体振荡器或时钟发生器与单片机的时钟引脚连接，确保时钟信号能够正常传输。
2. 设置时钟频率：根据单片机的规格和要求，设置适当的时钟频率。
通常可以通过编程或设置寄存器来实现。
3. 检测时钟信号：使用示波器或频率计等工具检测时钟信号的频率和稳定性，确保时钟信号符合要求。
三、引脚初始化：引脚初始化是为了配置单片机的输入输出引脚，以满足具体应用的需求。
具体步骤如下：1. 确定引脚功能：根据应用需求，确定每个引脚的功能，如输入、输出、模拟信号输入等。
2. 配置引脚模式：根据引脚功能确定引脚的模式，如推挽输出、开漏输出、上拉输入、下拉输入等。
3. 设置引脚状态：根据具体应用需求，设置引脚的初始状态，如高电平、低电平、输入禁用等。
外设初始化是为了配置和启动单片机的外部设备，如模拟输入输出、串口通信、定时器等。
单片机实验遇到的问题和解决方法
单片机实验遇到的问题和解决方法一、前言单片机是电子工程中常用的控制器件，广泛应用于各种电子设备中。
在学习和实践单片机过程中，可能会遇到各种问题。
本文将介绍几种常见的单片机实验问题及其解决方法。
二、硬件问题1. 单片机无法正常工作若单片机无法正常工作，需要检查以下硬件方面：（1）电源是否正常：检查电源是否接好，电压是否符合要求。
（2）晶振是否正常：检查晶振是否接好，频率是否符合要求。
（3）连接线路是否正确：检查连接线路是否正确接入单片机和外部器件。
2. 单片机烧毁若单片机烧毁，需要检查以下硬件方面：（1）电源是否过压或过流：使用稳压电源并设置恰当的电流保护。
（2）晶振频率是否过高：选用合适的晶振并设置合理的频率范围。
（3）使用过程中注意静电防护：穿着防静电服进行操作或使用防静电手套等防护装备。
三、软件问题1. 编译错误编译错误通常是由于程序语法错误或库文件引用错误等原因导致的。
解决方法如下：（1）仔细检查程序语法是否正确：检查程序中是否有拼写错误、语法错误等。
（2）检查库文件引用是否正确：确定所使用的库文件是否与程序匹配，且路径设置正确。
2. 程序无法下载若程序无法下载到单片机中，需要检查以下软件方面：（1）编译器设置是否正确：确保编译器设置正确，并选择合适的单片机型号。
（2）连接方式是否正确：检查连接线路和下载方式是否正确。
（3）单片机芯片保护位是否被置位：将单片机芯片保护位清零后再进行下载操作。
3. 程序运行不正常若程序运行不正常，需要检查以下软件方面：（1）变量初始化问题：确保变量被初始化为合理的值。
（2）程序逻辑问题：仔细分析程序逻辑，寻找可能存在的问题。
（3）硬件连接问题：检查硬件连接和外设驱动程序是否正确。
四、总结以上是一些常见的单片机实验问题及其解决方法。
在实践过程中，还需注意防静电、按照规范操作等细节问题。
希望本文能够对读者在学习和实践单片机过程中有所帮助。
单片机程序调试步骤
单片机程序调试步骤单片机程序调试是嵌入式开发中非常重要的一步，它决定了最终产品的质量和性能。
在进行单片机程序调试之前，我们需要梳理清楚调试的步骤和方法，以确保调试的顺利进行。
本文将为您介绍单片机程序调试的基本步骤。
一、准备工作在开始调试之前，我们需要做一些准备工作。
首先，确保您的硬件设备正常工作，并且与开发环境连接良好。
其次，检查程序代码是否正确，排除语法错误和逻辑错误。
最后，准备好调试工具和设备，如仿真器、调试器等。
二、单步调试单步调试是最基本的调试方法之一，它可以帮助我们逐条执行程序代码，并观察运行结果。
在单步调试过程中，可以使用断点、观察变量、查看寄存器等功能，以帮助我们分析问题所在。
通过单步调试，我们可以逐步定位和排除程序错误。
三、观察变量变量的值在程序运行过程中会发生改变，观察变量的值可以帮助我们判断程序是否按照预期运行。
在调试过程中，可以选择性地观察一些关键变量，通过比较变量的值和预期结果，找出问题所在。
观察变量的值可以通过调试工具提供的相关功能进行。
四、寄存器调试寄存器是单片机中非常重要的组成部分，它们存储了程序运行过程中的各种数据和状态。
在调试过程中，我们可以通过查看和修改寄存器的值来对程序进行调试。
例如，检查程序计数器是否正确指向当前指令，检查状态寄存器是否符合预期等。
五、信号跟踪在调试复杂的单片机程序时，有时我们需要追踪特定的信号或事件，以查明问题所在。
信号跟踪可以帮助我们观察程序中不同模块之间的数据传输和状态变化。
通过追踪信号，我们可以找到程序中潜在的逻辑错误或数据异常。
六、错误信息分析在进行单片机程序调试时，经常会出现各种错误信息。
这些错误信息可以是程序中的编译错误、运行时错误或设备响应错误。
对于不同类型的错误信息，我们需要进行相应的分析和处理。
通过错误信息的分析，我们可以精确定位问题，并采取相应的调试措施。
七、固件更新有时，单片机程序的错误可能由于软件固件的问题导致。
在这种情况下，我们需要对固件进行更新。
单片机 调试 原理
单片机调试原理单片机调试原理引言：单片机调试作为嵌入式系统开发中不可缺少的环节，它的目的是通过软硬件的相互配合来保证单片机系统的功能正常运行。
本文将介绍单片机调试的基本原理和流程，以及常见的调试方法。
一、调试简介单片机调试是通过软硬件联合调试的方式，确保单片机系统的正确性、可靠性和稳定性。
调试过程主要包括程序调试和硬件调试两个方面。
二、调试原理1. 程序调试原理程序调试是通过对单片机程序的检查和修改来实现。
它可以分为单步执行、跟踪和断点调试等不同的调试方式。
单步执行是指按照程序的步骤一步一步执行，以便观察每一步的执行情况。
通过单步执行，我们可以确定程序的执行顺序是否正确，并检查每一步的变量值是否符合预期。
跟踪是指对程序的执行进行实时监测和记录，主要用于调试程序的逻辑错误。
通过跟踪，我们可以查看程序中各个变量的数值变化情况，并根据这些变化来定位问题。
断点调试是指在程序中设置断点，当程序执行到断点处时停止执行，以便检查和修改断点处的代码。
通过断点调试，我们可以逐步排查程序中的错误，提高调试效率。
2. 硬件调试原理硬件调试主要是通过逐个检查硬件模块的连接状态和信号电平来判断硬件是否正常工作。
在硬件调试中，我们需要使用示波器、逻辑分析仪等工具进行信号的观测和分析。
通过示波器，我们可以观察到单片机系统中各个引脚的信号波形，从而判断是否符合设计要求。
逻辑分析仪则可以用于捕捉和分析数字信号，帮助我们定位硬件问题出现的位置和原因。
三、调试流程单片机调试一般遵循以下流程：1. 确定调试目标：明确调试的具体目标，例如程序逻辑错误、硬件模块连接错误等。
2. 准备调试环境：搭建好单片机的开发环境，包括硬件连接、软件开发工具等。
3. 设计调试方案：根据调试目标制定调试方案，包括选择调试工具、设定调试参数等。
4. 程序调试：根据调试方案使用相应的调试工具进行程序调试，通过单步执行、跟踪和断点调试等方式排查和修复程序的错误。
关于英飞凌单片机的工程建立和程序调试问题
关于英飞凌单片机的工程建立和程序调试问题1.英飞凌单片机的工程文件是通过Dave软件先配置好寄存器，编译生成.dpt文件，再由Keil打开自动转换成.uvproj工程文件。
然后在用户代码区编写用户程序，编译连接成hex 烧写文件。
2.利用MiniWiggler仿真器器，可以在Keil中直接下载调试程序。
在此之前，需先安装好DAS驱动，以识别仿真器。
在设备管理器中可看到仿真器识别信息。
3.在下载程序前，需设置好Keil工程选项。
以16位单片机为例：Option-Utilities选项，下拉按钮选择Infineon DAS Client for XC16x。
点击Setting，在DAS Server选项选择UDAS，正常识别单片机的情况，Device选项会出现单片机信息，如XE166/XC2000-Family。
在下方的Flash Download Option，单击Add，添加对应单片机型号的Flash，如XE16x-48F On-Chip Flash，结果如下之后，通过Keil主菜单Flash-Download便可以下载程序了。
调试程序时，类似地在Option-Debug选项卡中对应设置即可。
4.完整版本MiniWiggler仿真器采用了电平转换处理，可以连接3.3V或5V系统板，故此仿真器不提供给系统板供电功能。
仿真器有三个指示灯，当仿真器和系统板同时上电，电源灯亮；当下载程序或调试程序刚开始时，连接指示灯亮，当调试程序开始Run时，调试指示灯亮。
5.有些时候仿真器连不上系统板，可能是工程原因或电脑原因，可检查工程设置或更换电脑测试。
注意关系到JTAG口的复用引脚，编程中避免占用，以免下次烧写程序时JTAG 口无法连接上，该情况请采用串口下载进行恢复。
6.使用Memtool串口下载程序时，需注意系统板的启动配置，即拨码开关的位置。
在Memtool中，主菜单Target-Change选择对应系统板型号，Browse选项中New-Use a default target configuration，选择对应系统板型号中Bootstrap Loader类型的，完成。
单片机调试技巧
单片机调试技巧单片机（Microcontroller Unit，简称MCU）是一种集成了微处理器、存储器和各种外设接口的集成电路芯片，广泛应用于各种电子设备中。
在单片机的开发过程中，调试是一个不可或缺的环节，可以帮助开发者发现问题、解决bug，并最终提高设备性能和可靠性。
本文将介绍一些单片机调试的技巧及注意事项，帮助读者更好地进行开发工作。
一、硬件调试技巧在单片机的硬件调试中，一般会涉及到电路连接、接口调试和外设测试等方面。
下面是一些常用的硬件调试技巧：1. 确认电路连接正确：在开始调试前，确保你的电路连接正确，例如电源的连接、信号线的接触是否良好等。
2. 逐步调试：将整个电路分为几个部分进行调试，逐步验证每个部分的正确性。
以保证整体系统的稳定性。
3. 使用示波器：示波器是一种常见的调试工具，可以帮助观察和分析信号波形。
通过示波器可以检测到信号的幅值、频率、相位等特征，从而判断信号是否正常。
4. 使用逻辑分析仪：逻辑分析仪可以帮助分析数字信号的波形和时序，以解决信号传输中出现的问题。
5. 使用调试工具：单片机开发一般会使用一些调试工具，例如仿真器、调试器等。
通过这些工具可以单步跟踪程序的执行过程，帮助检测程序逻辑上的错误。
6. 观察LED指示灯：在单片机设计中，常常会使用LED指示灯作为设备状态的显示器。
通过观察LED的亮灭状态，可以初步判断系统是否工作正常。
二、软件调试技巧除了硬件调试外，单片机的软件调试也非常重要。
下面是一些常用的软件调试技巧：1. 逻辑调试：通过逻辑分析仪、调试工具等可以对程序逻辑进行调试，检查代码中的逻辑错误，比如循环判断是否正确、条件判断是否准确等。
2. 打印调试信息：在程序中加入一些打印语句，输出一些关键信息，有助于观察程序的执行过程和状态变化。
这种方法适用于没有调试工具的情况下。
3. 断点调试：通过设置断点，可以在程序执行到指定行时暂停，观察程序状态和变量的值，用于定位和解决问题。
S12单片机模块应用及程序下载调试
S12单片机模块应用及程序下载调试一、S12 单片机模块简介S12 单片机是飞思卡尔（Freescale）公司推出的一款 16 位单片机，它采用了高性能的 CPU 内核，具有较高的运行速度和处理能力。
该单片机内部集成了丰富的外设，如定时器、串口、A/D 转换器、PWM 模块等，为系统设计提供了极大的便利。
S12 单片机的存储空间较大，包括程序存储器、数据存储器和EEPROM 等。
其编程方式灵活，可以使用C 语言或汇编语言进行开发。
二、S12 单片机模块的应用领域1、汽车电子在汽车电子领域，S12 单片机可用于发动机控制、车身电子、底盘控制等系统。
例如，通过监测传感器的数据，实现对发动机点火时机、燃油喷射量的精确控制，提高燃油经济性和动力性能。
2、工业控制在工业自动化领域，S12 单片机可用于各种控制系统，如机器人控制、流水线控制、智能仪表等。
它能够实时采集和处理数据，实现对生产过程的精确控制和监测。
3、消费电子在消费电子领域，S12 单片机可用于智能家居、智能玩具、电子游戏机等产品。
它可以实现对设备的智能控制和人机交互功能。
4、医疗设备在医疗设备领域，S12 单片机可用于医疗器械的控制和监测，如血糖仪、血压计、心电图仪等。
它能够保证设备的准确性和稳定性。
三、S12 单片机模块的程序下载调试方法1、硬件准备在进行程序下载调试之前，需要准备好以下硬件设备：（1）S12 单片机开发板（2）下载调试工具，如 BDM（Background Debug Mode）调试器或 USB 转串口模块（3）电脑2、软件准备（1）安装单片机开发环境，如 CodeWarrior 等。
（2）安装下载调试工具的驱动程序。
3、建立工程打开开发环境，新建一个 S12 单片机的工程。
在工程中设置好单片机的型号、时钟频率、存储空间等参数。
4、编写程序使用 C 语言或汇编语言编写 S12 单片机的程序。
在程序中，需要合理使用单片机的各种资源，实现所需的功能。
单片机的性能优化与调试技巧
单片机的性能优化与调试技巧在嵌入式系统开发中，单片机被广泛应用于各种设备和产品中。
为了充分发挥单片机的功能，实现高效运行和稳定性，对其进行性能优化和调试是至关重要的。
本文将介绍一些单片机性能优化与调试的基本技巧，帮助开发者提升系统的性能。
一、编程技巧1. 代码优化：通过合理的算法选择和代码结构设计，可以减少代码长度和执行时间。
避免不必要的循环或条件语句，减少函数调用和变量存储等，能够提高程序的执行效率。
2. 内存管理：在单片机中，内存是有限的资源，分配、释放和管理内存非常重要。
可以使用静态分配、动态分配和内存池等方法来管理内存，避免内存泄漏和溢出的问题。
3. 中断优化：合理使用中断可以提高系统的响应速度。
通过设置中断优先级和响应函数的设计，可以确保关键任务的及时响应和优先处理。
二、时钟与定时器优化1. 时钟选择：选择适合应用的时钟源，根据需求确定使用内部时钟还是外部时钟。
内部时钟方便使用，但频率不够稳定；外部时钟频率稳定，但需要额外的硬件支持。
2. 定时器优化：利用定时器来进行精确的时间控制，可以提高系统的实时性。
合理设置定时器的时钟源和工作模式，可以确保定时器的准确性和稳定性。
三、功耗优化1. 休眠模式：单片机在不需要处理数据时，可以进入休眠模式以降低功耗。
通过合理设置休眠时钟和唤醒条件，可以实现功耗的最小化。
2. 硬件优化：选择低功耗的外设和传感器，合理设计硬件电路，优化电源管理模块的工作方式，可以减少功耗消耗，延长电池寿命。
四、调试技巧1. 调试工具：选择适合的调试工具和软件环境，可以方便地监控程序运行状态、查看数据和寄存器的值，进行问题定位和分析。
2. 断点调试：通过设置断点和单步执行，可以逐行跟踪程序的执行过程，检查变量和数据的值，及时发现和解决问题。
3. 仿真调试：使用仿真调试器可以模拟硬件和外部环境，进行模拟测试和调试，帮助开发者更好地理解程序运行过程和优化算法。
总结：单片机的性能优化与调试技巧对于嵌入式系统开发至关重要。
单片机程序调试步骤(二)2024
单片机程序调试步骤（二）引言概述：在进行单片机程序开发时，调试是一个非常重要的环节。
在前文中我们已经介绍了单片机程序调试步骤的一部分，本文将进一步探讨单片机程序调试步骤的其他方面。
正文：一、程序调试前准备工作1. 确定调试目标：明确需要调试的程序功能和预期的效果。
2. 安装调试工具：选择适合的调试工具，如调试器、仿真器等，并进行正确的安装和配置。
3. 准备测试样本：准备一些测试样本，用于验证程序的正确性和稳定性。
二、程序调试工具的使用1. 设置断点：在关键代码行设置断点，以便在程序执行到该行时暂停，方便查看变量值和程序流程。
2. 单步执行：通过单步执行功能，逐行执行程序并观察程序的执行情况，发现潜在错误。
3. 观察变量值：在程序执行过程中，关注关键变量的数值变化，排查变量赋值错误和计算错误等问题。
4. 运行到断点：通过运行到断点功能，将程序执行到设定的断点处，以便跳过一些无需调试的代码部分。
5. 仿真功能：利用仿真功能模拟实际硬件环境，提高调试效率和安全性。
三、问题定位与解决1. 堆栈追踪：当程序执行过程中发生异常或错误时，通过堆栈追踪功能，定位错误出现的位置和原因。
2. 日志记录：在关键代码中添加日志记录功能，以便查看程序的执行过程和变量值，有助于问题的定位和解决。
3. 分模块调试：将程序分成多个模块，逐个模块进行调试，逐步缩小问题所在的范围。
4. 二分法调试：对于较大的程序，可以采用二分法调试，即将程序切分成两个部分，确定哪一部分出现了问题。
四、调试结果分析与修复1. 结果对比：将程序输出的结果与预期结果进行对比，找出有差异的地方。
2. 缺陷修复：根据调试结果和分析，对程序中的缺陷进行修复，并再次进行测试验证。
3. 优化改进：在修复缺陷的基础上，对程序进行优化改进，提升程序的性能和稳定性。
五、遇到的常见问题与解决方法1. 程序死机：可能是程序中出现了死循环或死锁等问题，需要通过调试工具的断点定位功能找到问题所在。
51单片机调试过程
51单片机调试过程单片机作为一种常见的嵌入式系统芯片，在电子设备中发挥着重要的作用。
调试是单片机开发的关键一步，它涉及到硬件和软件的配合，确保单片机能够正确运行。
本文将详细介绍51单片机的调试过程，包括硬件连接、软件编写和调试方法等内容。
一、硬件连接在进行51单片机的调试之前，首先需要正确连接相应的硬件。
一般来说，需要以下几个关键的硬件元件：1. 单片机主板：单片机主板是整个系统的核心，上面集成了51单片机芯片以及其他必要的电路元件。
2. 电源模块：提供单片机工作所需的电源稳定和滤波功能。
3. 晶振模块：通过晶振来提供单片机的时钟信号，保证准确的计时工作。
4. 外部存储器：如闪存或EEPROM，用于存储程序代码和数据。
5. 外设模块：如按键、LED灯、数码管等，用于与单片机进行交互。
确保以上硬件元件正确连接到单片机主板，并按照电路图进行正确的焊接和连接。
二、软件编写1. 编写程序代码：根据具体的需求，编写单片机程序的代码。
可以使用汇编语言或C语言进行编写。
在编写代码的过程中，需要考虑到单片机的特点和指令集，确保代码的可靠性和高效运行。
以下是一个简单的LED灯闪烁程序的示例：```c#include<reg52.h>sbit LED = P1^0; // 定义P1.0为LED引脚void delay(unsigned int t) // 延时函数{unsigned int i, j;for(i = t; i > 0; i--)for(j = 110; j > 0; j--);}int main(){while(1){LED = 0; // 点亮LEDdelay(1000); // 延时1秒LED = 1; // 关闭LEDdelay(1000); // 延时1秒}return 0;}```2. 编译和下载：将编写好的程序代码通过相应的编译工具进行编译，生成可执行的二进制文件。
英飞凌单片机DAP Miniwiggler仿真器及相关编程软件使用说明
DAP Miniwiggler仿真器一、概述1、DAP Miniwiggler仿真器是一款高性能，低成本高效率的调试工具。
DAP Miniwiggler支持德国英飞凌科技8位/16位/32位全系列单片机的下载和调试。
DAP Miniwiggler是USB接口型仿真器，主机端，它通过USB接口与计算机连接；设备端则通过JTAG或者DAP 接口连接到目标系统仿真或下载程序。
DAP Miniwiggler是目前英飞凌单片机主流的开发工具。
2、主要特性DAP Miniwiggler仿真器支持Tasking Compiler、Keil uVision和HiTOP HITEX等多种主流软件开发环境。
◊USB2.0（Full Speed）高速通讯接口◊兼容JTAG/IEEE1149.1◊JTAG接口波特率高达6MBit/s（可编程）◊支持Windows2000、XP、Windows VISTA、Windows7、Windows10、(32、64)位系统◊支持USB热插拔◊支持JTAG热插拔◊支持DAP热插拔◊3个状态指示灯◊支持英飞凌科技XC800/XC166/XC2000/XE166/XMC1000/XMC4000/TriCore/AURIX系列芯片下图为DAP Miniwiggler仿真器的资源和接口说明示意图3接口定义DAP Miniwiggler仿真器提供2种接口形式：JTAG和DAP接口。
◊16Pin—JTAG接口：◊10Pin—DAP接口：引脚定义引脚定义4技术支持QQ965006782，还可以发邮件到hgyuanli@淘宝连接：https:///item.htm?spm=a230r.1.14.47.bQMOTz&id=551435954360&ns=1&abbu cket=11#detail二、使用说明1.安装驱动DAS◊准备软件DAP Miniwiggler驱动程序——DAS由英飞凌免费提供。
单片机程序调试步骤
步骤：①首先建立工程项目文件；②为工程选择目标器件（如TA89S52）；③工程项目设置软硬件调试环境；④创建源程序文件并输入程序代码；⑤保存创建的源程序项目文件；⑥把源程序文件添加到项目中；第一步：建立工程项目文件双击桌面Keil uVision3.LNK快捷图标得到图1在打开的下界面中点工程项得到图2。
图1打开工程下拉菜单，选择点击“新建工程“，首先在这里要新建一个工程项目文件。
图2为工程文件取一个名称，确定选择存放的路径（事先为每一个工程单独建立一个目录），在建立工程时形成的所有文件全部存放在这个目录下，如起工程名y2（此时不加后缀），保存类型选择Project Files(*.uv2)点保存图3接下来选择CPU 驱动芯片，如AT89S52芯片，然后点确定。
图4这时提示：复制标准的8051开始代码到工程项目文件夹或添加文件到工程项目文件夹？（如果选择Y 之后将会产生一个STARTUP 文件，对我们实验是一个无用的文件，会在个别计算机上会导致不能创建目标文件，同时会产生一个空白的工程项目文件），选择N 之后只建立一个空白的工程项目文件，我们选N 便于操作。
至此用户就完成了建立一个空白的工程项目文件，并为工程选好了目标器件，但却是空白的工程项目文件。
第二步：建立源文件在界面中打开文件下拉菜单，在打开的选项中点“新建”，产生一个新建空白文件。
点新建图1在新建空白文件中输入源程序文件图3在确认源程序无错时点保存，这时界面上弹出提示“另存为”菜单，选择好保存路径，也就是刚才保存建立工程项目文件的目录路径，输入文件名，如y2.asm（要有后缀，汇编程序是*.asm），然后点击保存。
图4这时仅仅是完成了汇编程序的建立而已，但y2.asm汇编程序与y2.Uv2工程项目文件现在还没建立任何关系，此时应把y2.asm源程序文件添加到y2.Uv2工程中，构成一个完整的工程项目。
第三步：将源程序文件添加到工程项目中在左侧Project Windows窗口内右击Source Group1，在弹出下拉菜单中选种Add Files to Group‘SourceGroup1’(向工程中添加源文件)命令，选择图5在弹出的菜单栏中点文件类型一栏下拉菜单，选Asm Source Files（*.a*:*.src:*.a*）即（汇编程序），文件框中选择将刚才创建的源程序文件y2.asm然后点Add,这时在文件名框后出现刚才选中y2.asm文件，在点击CLOSE完成源程序文件向工程项目的添加。
单片机系统的硬件调试方法是什么单片机硬件调试
单片机系统的硬件调试方法是什么单片机硬件调试单片机应用系统硬件调试技巧当硬件设计从布线到焊接安装完成之后，就开始进入硬件调试阶段，调试大体分为以下几步。
1硬件静态的调试1.1排除逻辑故障这类故障往往由于设计和加工制板过程中工艺性错误所造成的。
主要包括错线、开路、短路。
排除的方法是首先将加工的印制板认真对照原理图，看两者是否一致。
应特别注意电源系统检查，以防止电源短路和极性错误，并重点检查系统总线(地址总线、数据总线和控制总线)是否存在相互之间短路或与其它信号线路短路。
必要时利用数字万用表的短路测试功能，可以缩短排错时间。
1.2排除元器件失效造成这类错误的原因有两个：一个是元器件买来时就已坏了;另一个是由于安装错误，造成器件烧坏。
可以采取检查元器件与设计要求的型号、规格和安装是否一致。
在保证安装无误后，用替换方法排除错误。
1.3排除电源故障在通电前，一定要检查电源电压的幅值和极性，否则很容易造成集成块损坏。
加电后检查各插件上引脚的电位，一般先检查VCC与GND之间电位，若在5V～4.8V之间属正常。
若有高压，联机仿真器调试时，将会损坏仿真器等，有时会使应用系统中的集成块发热损坏。
2联机仿真调试联机仿真必须借助仿真开发装置、示波器、万用表等工具。
这些工具是单片机开发的最基本工具。
信号线是联络8031和外部器件的纽带，如果信号线连结错误或时序不对，那么都会造成对外围电路读写错误。
51系列单片机的信号线大体分为读、写信号线、片选信号线、时钟信号线、外部程序存贮器读选通信号(PSEN)、地址锁存信号(ALE)、复位信号等几大类。
这些信号大多属于脉冲信号，对于脉冲信号借助示波器(这里指通用示波器)用常规方法很难观测到，必须采取一定措施才能观测到。
应该利用软件编程的方法来实现。
例如对片选信号，运行下面的小程序就可以检测出译码片选信号是否正常。
MAIN:MOVDPTR,#DPTR;将地址送入DPTRNOP;适当延时SJMPMAIN;循环执行程序后，就可以利用示波器观察芯片的片选信号引出脚(用示波器扫描时间为1μ/每格档)，这时应看到周期为数微秒的负脉冲波形，若看不到则说明译码信号有错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于英飞凌单片机的工程建立和程序调试问题
1.英飞凌单片机的工程文件是通过Dave软件先配置好寄存器，编译生成.dpt文件，再由
Keil打开自动转换成.uvproj工程文件。
然后在用户代码区编写用户程序，编译连接成hex 烧写文件。
2.利用MiniWiggler仿真器器，可以在Keil中直接下载调试程序。
在此之前，需先安装好
DAS驱动，以识别仿真器。
在设备管理器中可看到仿真器识别信息。
3.在下载程序前，需设置好Keil工程选项。
以16位单片机为例：
Option-Utilities选项，下拉按钮选择Infineon DAS Client for XC16x。
点击Setting，在DAS Server选项选择UDAS，正常识别单片机的情况，Device选项会出现单片机信息，如XE166/XC2000-Family。
在下方的Flash Download Option，单击Add，添加对应单片机型号的Flash，如XE16x-48F On-Chip Flash，结果如下
之后，通过Keil主菜单Flash-Download便可以下载程序了。
调试程序时，类似地在Option-Debug选项卡中对应设置即可。
4.完整版本MiniWiggler仿真器采用了电平转换处理，可以连接3.3V或5V系统板，故此
仿真器不提供给系统板供电功能。
仿真器有三个指示灯，当仿真器和系统板同时上电，电源灯亮；当下载程序或调试程序刚开始时，连接指示灯亮，当调试程序开始Run时，调试指示灯亮。
5.有些时候仿真器连不上系统板，可能是工程原因或电脑原因，可检查工程设置或更换电
脑测试。
注意关系到JTAG口的复用引脚，编程中避免占用，以免下次烧写程序时JTAG 口无法连接上，该情况请采用串口下载进行恢复。
6.使用Memtool串口下载程序时，需注意系统板的启动配置，即拨码开关的位置。
在Memtool中，主菜单Target-Change选择对应系统板型号，Browse选项中New-Use a default target configuration，选择对应系统板型号中Bootstrap Loader类型的，完成。
点击Connect连接上系统板后即可下载程序。
英飞凌8位机的程序下载调试过程类似，可能有大不相同之处，请大家踊跃交流！
Foreland
2012/2/23。
