MIMO雷达体制简介
集中式MIMO雷达较相控阵雷达的优势分析

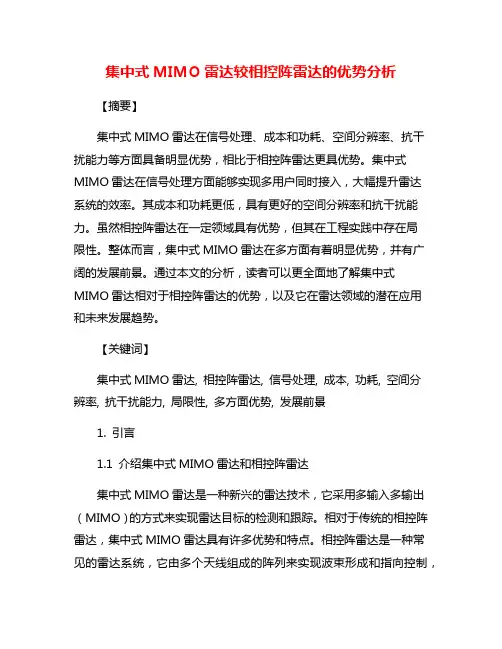

集中式MIMO雷达较相控阵雷达的优势分析【摘要】集中式MIMO雷达在信号处理、成本和功耗、空间分辨率、抗干扰能力等方面具备明显优势，相比于相控阵雷达更具优势。
集中式MIMO雷达在信号处理方面能够实现多用户同时接入，大幅提升雷达系统的效率。
其成本和功耗更低，具有更好的空间分辨率和抗干扰能力。
虽然相控阵雷达在一定领域具有优势，但其在工程实践中存在局限性。
整体而言，集中式MIMO雷达在多方面有着明显优势，并有广阔的发展前景。
通过本文的分析，读者可以更全面地了解集中式MIMO雷达相对于相控阵雷达的优势，以及它在雷达领域的潜在应用和未来发展趋势。
【关键词】集中式MIMO雷达, 相控阵雷达, 信号处理, 成本, 功耗, 空间分辨率, 抗干扰能力, 局限性, 多方面优势, 发展前景1. 引言1.1 介绍集中式MIMO雷达和相控阵雷达集中式MIMO雷达是一种新兴的雷达技术，它采用多输入多输出（MIMO）的方式来实现雷达目标的检测和跟踪。
相对于传统的相控阵雷达，集中式MIMO雷达具有许多优势和特点。
相控阵雷达是一种常见的雷达系统，它由多个天线组成的阵列来实现波束形成和指向控制，从而实现对目标的探测和跟踪。
相控阵雷达在很多应用中表现出色，但也存在一些局限性。
相比之下，集中式MIMO雷达采用了不同的架构和信号处理方法。
集中式MIMO雷达将雷达系统中的所有天线集中在一个地方，通过复杂的信号处理算法来实现对目标的探测和跟踪。
这种架构具有很多优势，比如可以有效地提高雷达系统的空间分辨率，提高信号处理的效率，减少成本和功耗等。
集中式MIMO雷达还具有很好的抗干扰能力，能够有效地应对各种干扰源的影响。
集中式MIMO雷达和相控阵雷达在原理和结构上存在很大的差异，各自具有一些优势和特点。
在接下来的文章中，我们将详细分析集中式MIMO雷达在信号处理、成本和功耗、空间分辨率以及抗干扰能力等方面的优势，同时也会对相控阵雷达的局限性进行讨论。
MIMO雷达基本原理
Rabideau 对发射分集 MIMO 雷达的系统结构、匹配滤波、波束形成及性能改善方 面进行了研究。 Robey 则建立了 L 波段和 X 波段的 MIMO 雷达实验系统用于研究低旁 瓣的波束形成技术。而 Bekkerman 及 Tabrikian 对发射分集 MIMO 雷达的空间覆盖、 方向图改善和最大可检测目标数目等问题进行了研究，也对其在目标检测、DOA 估计 及 CRB 方面的性能改善进行了详细研究。Sammartino 研究了目标模型对 MIMO 雷达 性能的影响。牛津大学的 Khan 则通过实验系统对收发分集 MIMO 雷达模式下球状目 标回波的信噪比改善进行了研究。在角度分集方面，新泽西技术研究所的 Fishler 等人 分析了 MIMO 雷达角度估计均方差的 Cramer-Rao 限，并研究了角度分集增益对检测 概率的改善情况。 正交波形设计是 MIMO 雷达实现的关键问题，在发射信号优化方面，Deng 利用 模拟退火算法来优化正交多相编码波形和正交离散频率编码波形。他采用的优化准则 是基于相关函数，设计的正交波形对多普勒频率很敏感。针对这个问题，Khan 用正交 矩阵设计的方法对多普勒问题进行了处理，但是当波形长度及波形个数增加的时候， 这种方法难以胜任。Yang 则从信息论的角度，基于互信息及最小均方误差估计的准则 下对正交波形的设计进行了研究，并取得了很好的研究成果。 实际上，MIMO 雷达也可以采用非正交波形集来实现任意的方向图。在这方面， 华盛顿大学研究了如何通过选择合适的信号互相关矩阵和互谱密度矩阵来逼近需要实 现的发射方向图。 MIT 林肯实验室的 Bliss 和 Forsythe 则研究了在杂波环境下用于雷达 成像的发射波形优化设计，以及在无杂波环境下用于测角的发射波形优化设计问题。 Xu 和 Li 等人则对自适应技术在 MIMO 雷达中的应用进行了研究，将目前存在的 一些方法在 MIMO 雷达下进行拓展，主要包括 Capon 波束形成及 APES 方法等，显示 了 MIMO 雷达在这些方面的优越性。同时他们也对探测信号的设计进行了研究。 MIMO 雷达的初步实验研究报道则主要有 MIT 林肯实验室的 L 波段和 X 波段 MIMO 雷达虚拟阵列降低旁瓣的波束形成以及牛津大学对球状目标回波信噪比的改善 等。 在国内，对 MIMO 雷达的研究才刚刚起步，但这方面的研究基础可追溯到上世纪 90 年代。电子科技大学从上世纪 90 年代中期开始，便开展了雷达波形数字产生技术 的研究，在总装等的支持下，已先后完成了多项数字波形产生研制任务。另外，电子 科技大学还自筹科研经费， 从 2003 年开始， 对低截获相控阵雷达技术进行了前期研究， 在系统方案，单元模块电路等方面已取得一定进展。同时，华东电子技术研究所开展
MIMO雷达 word电子版
MIMO雷达概述一、MIMO雷达的发展历史和现状MIMO(Multiple-Input-Multiple-Output)最早是控制系统中的一个概念，上世纪90年代中期，由贝尔实验室的科学家G．J．Foschini首先提出，将MIMO概念用于无线移动通信系统。
在本世纪初，人们开始将MIMO概念拓展到雷达探测技术领域，在2003～2004年的国际雷达会议上，如the 38th Asilomar Conference，以及2004 IEEE Radar Conference，学者们正式提出MIMO雷达的概念，并设立专题讨论相关的理论问题。
虽然此前也有一些雷达系统可以归纳到MIMO雷达的范畴里，比如相控阵雷达、综合脉冲与孔径雷达(SIAR)、多站雷达，但MIMO雷达概念的提出仍是划时代的，具有里程碑式的意义。
它不仅包括了以前的一些不同类型的雷达系统，同时给出了统一的信号模型和体系结构，使人们的认识上升到一个新的高度。
例如，在SIAR里就没有“虚阵元”的概念，只有在MIMO雷达概念提出以后才明确了“虚阵元”、扩展孔径的概念。
目前国际上对MIMO雷达的研究主要分为两种体制，其中一种是发射天线阵单元空间分布很广，这样远场目标回波对每个天线来说接收信号就可以认为是多个独立散射体的回波，称为统计(或空间分集)MIMO雷达。
其中，统计MIMO雷达最为代表性文章为2004年Eran Fishier等撰写的“MIMO Radar：An Idea…Whose Time Has Come”，该文发表后统计MIMO雷达受到人们越来越多的关注。
另一种就是发射天线阵(接收阵)单元空间上分布紧凑，远场目标回波对于收发天线阵来说都是相关的，其布阵和信号处理以及性能与统计MIMO雷达有很大差别，这类称为相参MIMO雷达。
相参MIMO雷达的提出源于稀布阵SIAR，作为一种特殊的MIMO雷达，SIAR的研究已经有若干年的历史。
二、MIMO雷达的分类、发展及典型系统统计MIMO雷达的共同特点是同时发射可区分的多个信号，获得对“闪烁”目标的多个统计独立或具有统计独立成分的观测通道(或观测分量)，通过合并处理提高雷达的性能。
集中式MIMO雷达较相控阵雷达的优势分析

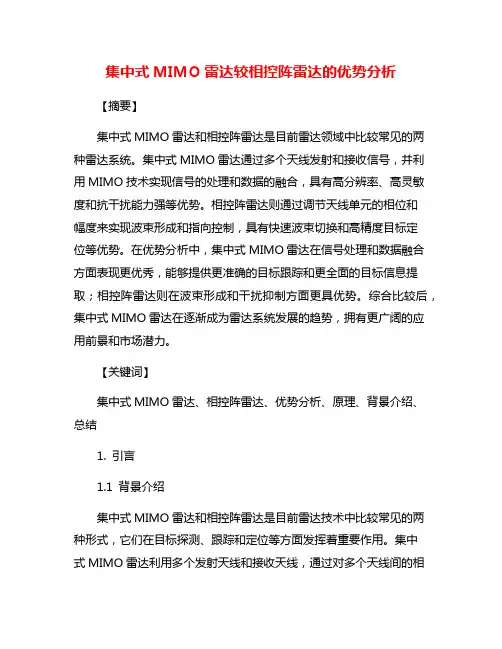

集中式MIMO雷达较相控阵雷达的优势分析【摘要】集中式MIMO雷达和相控阵雷达是目前雷达领域中比较常见的两种雷达系统。
集中式MIMO雷达通过多个天线发射和接收信号，并利用MIMO技术实现信号的处理和数据的融合，具有高分辨率、高灵敏度和抗干扰能力强等优势。
相控阵雷达则通过调节天线单元的相位和幅度来实现波束形成和指向控制，具有快速波束切换和高精度目标定位等优势。
在优势分析中，集中式MIMO雷达在信号处理和数据融合方面表现更优秀，能够提供更准确的目标跟踪和更全面的目标信息提取；相控阵雷达则在波束形成和干扰抑制方面更具优势。
综合比较后，集中式MIMO雷达在逐渐成为雷达系统发展的趋势，拥有更广阔的应用前景和市场潜力。
【关键词】集中式MIMO雷达、相控阵雷达、优势分析、原理、背景介绍、总结1. 引言1.1 背景介绍集中式MIMO雷达和相控阵雷达是目前雷达技术中比较常见的两种形式，它们在目标探测、跟踪和定位等方面发挥着重要作用。
集中式MIMO雷达利用多个发射天线和接收天线，通过对多个天线间的相位、幅度进行优化组合，实现目标信息的精确获取。
相较于传统的雷达系统，集中式MIMO雷达在抗干扰性能和分辨率方面有着更好的表现。
相控阵雷达则是利用大量的天线阵列，通过控制相位来实现波束的控制和扫描，从而实现多角度的目标观测和跟踪。
相控阵雷达具有快速波束转换、高分辨率等优势，被广泛应用于军事、航空航天等领域。
2. 正文2.1 集中式MIMO雷达的原理集中式MIMO雷达是一种通过多个天线同时发送和接收信号来实现多输入多输出传输的雷达系统。
其原理基于雷达系统中的多跳通信，通过多个发送和接收单元之间的协同工作，实现更高效、更精确的目标检测和跟踪。
集中式MIMO雷达的原理主要包括以下几个方面：首先是多天线协同工作，通过多个天线同时发送和接收信号，可以利用空间多样性获得更准确的目标信息；其次是信号处理和数据融合，集中式MIMO雷达可以通过将多个天线收到的信号进行融合处理，消除多径干扰，提高信号的质量和可靠性；再者是网络化数据传输和处理，集中式MIMO雷达可以通过网络化数据传输和处理，实现多个雷达系统之间的信息共享和协同工作，提高雷达系统的整体性能和效率。
美国防空反导系统雷达新技术发展及应用

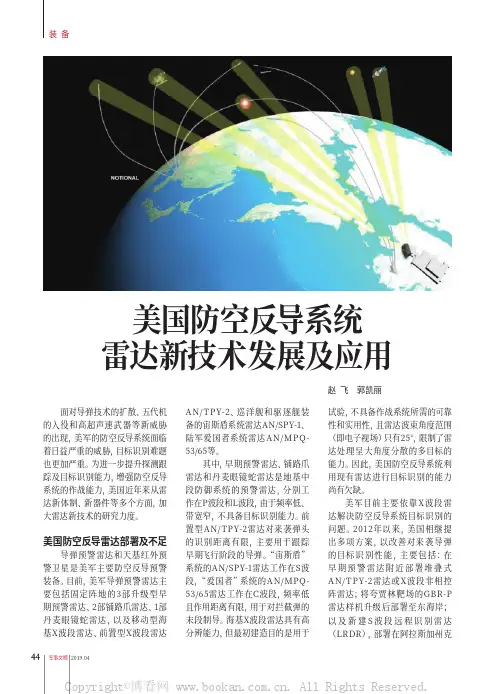

442019.04军事文摘装 备美国防空反导系统雷达新技术发展及应用赵 飞 郭凯丽面对导弹技术的扩散、五代机的入役和高超声速武器等新威胁的出现，美军的防空反导系统面临着日益严重的威胁，目标识别难题也更加严重。
