防雷接地电阻测试方法(图解)
接地电阻测试方法
![接地电阻测试方法](https://img.taocdn.com/s3/m/3caf138683d049649b6658c7.png)
接地电阻测试方法(图解)接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
此主题相关图片如下:测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法现用图解
![接地电阻测试方法现用图解](https://img.taocdn.com/s3/m/bcff9f8b102de2bd97058837.png)
For personal use only in study and research; not for commercial use接地系统接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
接地电阻测试方法(图解)
![接地电阻测试方法(图解)](https://img.taocdn.com/s3/m/fdd5c02c1a37f111f0855b4a.png)

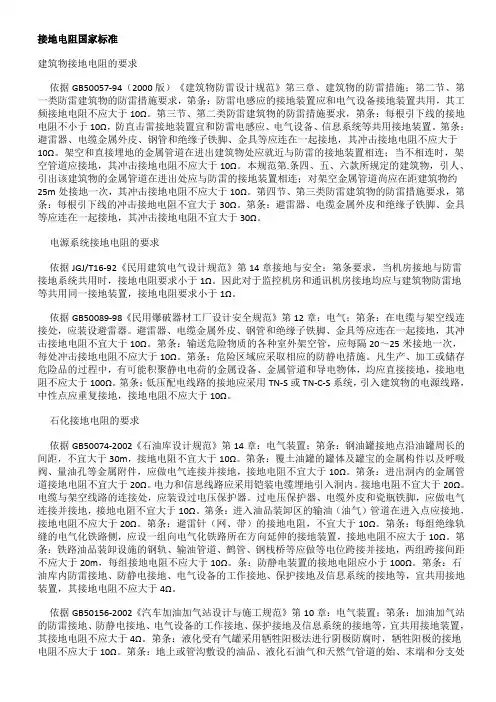

接地电阻国家标准建筑物接地电阻的要求依据GB50057-94(2000版)《建筑物防雷设计规范》第三章、建筑物的防雷措施;第二节、第一类防雷建筑物的防雷措施要求,第条:防雷电感应的接地装置应和电气设备接地装置共用,其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求,第条:每根引下线的接地电阻不小于10Ω,防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第条:避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连;当不相连时,架空管道应接地,其冲击接地电阻不应大于10Ω。
本规范第.条四、五、六款所规定的建筑物,引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连;对架空金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求,第条:每根引下线的冲击接地电阻不宜大于30Ω。
第条:避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全:第条要求,当机房接地与防雷接地系统共用时,接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置,接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章:电气;第条:在电缆与架空线连接处,应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于10Ω。
第条:输送危险物质的各种室外架空管,应每隔20~25米接地一次,每处冲击接地电阻不应大于10Ω。
第条:危险区域应采取相应的防静电措施。
凡生产、加工或储存危险品的过程中,有可能积聚静电电荷的金属设备、金属管道和导电物体,均应直接接地,接地电阻不应大于100Ω。
接地电阻测试方法图解
![接地电阻测试方法图解](https://img.taocdn.com/s3/m/36cd7e6ff121dd36a22d82bf.png)
接地电阻测试方法图解 The pony was revised in January 2021接地系统接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台 2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
接地电阻测试方法(图解)
![接地电阻测试方法(图解)](https://img.taocdn.com/s3/m/4b7636d4b14e852458fb57a1.png)
接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
此主题相关图片如下:测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法和接线图(图解)
![接地电阻测试方法和接线图(图解)](https://img.taocdn.com/s3/m/3ef992be2af90242a995e58e.png)
设备接地电阻测试方法说明一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m 线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
屋面防雷接地电阻测试方法
![屋面防雷接地电阻测试方法](https://img.taocdn.com/s3/m/f3798a9d4128915f804d2b160b4e767f5acf80f3.png)
屋面防雷接地电阻测试方法一、准备工作。
1.1 工具准备。
咱要测试屋面防雷接地电阻呢,首先得把工具备齐喽。
像接地电阻测试仪这是必不可少的,就像战士上战场不能没枪一样。
还得有辅助接地棒,这东西就好比是帮手,能让测试更准确。
另外,测试线也得有,这线就像桥梁,连接着各个测试部件。
1.2 场地清理。
测试之前啊,得把屋面上测试点周围清理干净。
可不能有那些乱七八糟的杂物,什么建筑垃圾啊、树枝树叶啥的。
要是不清干净,就好比在荆棘丛里找路,肯定会影响测试结果的。
二、测试步骤。
2.1 连接测试仪。
把接地电阻测试仪放在合适的位置,然后按照说明书把测试线连接好。
这连接啊,可得仔细着点,就像系鞋带似的,要是系错了或者系不紧,那可就麻烦了。
把测试线的一端连接到屋面的防雷接地引下线,这可是关键的连接点,就像心脏连着血管一样重要。
2.2 插入辅助接地棒。
接着呢,把辅助接地棒插入地下。
这插入的深度和距离都有讲究,不能太浅也不能太深,太远太近都不行。
就好比炒菜放盐,得恰到好处。
一般来说,按照测试仪的要求来操作就没错,这就叫按部就班。
2.3 开始测试。
一切准备就绪后,就可以开始测试了。
打开接地电阻测试仪的开关,然后慢慢转动手柄或者按照仪器的操作指示进行操作。
这时候就像等待开奖一样,心里有点小紧张呢。
测试仪会显示出接地电阻的数值,这个数值就是咱们想要的结果。
三、结果分析。
3.1 合格标准。
不同的建筑,接地电阻的合格标准可能不一样。
一般来说,要是这个数值在规定范围内,那就像考试及格了一样,说明屋面防雷接地是合格的。
要是超出范围,那可就不妙了,就像红灯亮了,警示着可能存在安全隐患。
3.2 应对措施。
如果测试结果不合格,那可不能坐视不管。
得检查接地装置是不是有损坏的地方,就像给病人做检查一样,找出病因。
可能是接地引下线断了,或者是接地体腐蚀了。
找到问题后,就得对症下药,该修复的修复,该更换的更换,可不能含糊。
这防雷接地可是关系到整个建筑的安全,就像房子的根基一样重要,咱们可不能掉以轻心啊。
接地电阻测试方法和及其详细测试步骤
![接地电阻测试方法和及其详细测试步骤](https://img.taocdn.com/s3/m/dc8e2428ad51f01dc381f1df.png)
接地系统接地电阻测试方法和步骤(图解)一、接地电阻测试要求:a。
交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c。
直流工作接地,接地电阻应按计算机系统具体要求确定;d。
防雷保护地的接地电阻不应大于10Ω;e。
对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率.三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2。
3、仪表放置水平后,调整检流计的机械零位,归零.2.4、将“ 倍率开关"置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
(摇表)接地电阻测试方法
![(摇表)接地电阻测试方法](https://img.taocdn.com/s3/m/31be4fc902d276a200292ed0.png)
接地电阻测试方法接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪GEOHM C型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、GEOHM C型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且E ˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
如图1测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
如图22、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法[图解]
![接地电阻测试方法[图解]](https://img.taocdn.com/s3/m/ae7c4fdc524de518964b7de1.png)
接地系统接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地测试方法
![接地测试方法](https://img.taocdn.com/s3/m/b4cb11c32cc58bd63186bdad.png)
接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪 ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作 1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。
此主题相关图片如下:.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
此主题相关图片如下:2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
(摇表)接地电阻测试方法
![(摇表)接地电阻测试方法](https://img.taocdn.com/s3/m/81c1008f7c1cfad6195fa7a6.png)
接地电阻测试方法接地电阻测试方法(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪GEOHM C型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、GEOHM C型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且E ˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
如图1测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
如图22、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法(带图)
![接地电阻测试方法(带图)](https://img.taocdn.com/s3/m/52a0663a7fd5360cba1adb48.png)
接地电阻测试方法(带图)一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
ZC-8型接地电阻测试仪另一种型号三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根常用工器具五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
防雷接地电阻测试方法(图解)
![防雷接地电阻测试方法(图解)](https://img.taocdn.com/s3/m/b79ed7296137ee06eef91885.png)
接地电阻测试方法(图解)之老阳三干创作一、接地电阻测试要求:a.交流工作接地,接地电阻不应年夜于4Ω;b.平安工作接地,接地电阻不应年夜于4Ω;c. 直流工作接地, 接地电阻应按计算机系统具体要求确定;d.防雷呵护地的接地电阻不应年夜于10Ω;e. 对屏蔽系统如果采纳联合接地时, 接地电阻不应年夜于1Ω.二、接地电阻测试仪 ZC8型接地电阻测试仪适用于丈量各种电力系统, 电气设备, 避雷针等接地装置的电阻值.亦可丈量低电阻导体的电阻值和土壤电阻率.三、本仪表工作由手摇发机电、电流互感器、滑线电阻及检流计等组成, 全部机构装在塑料壳内, 外有皮壳便于携带.附件有辅助探棒导线等, 装于附件袋内.其工作原理采纳基准电压比力式.四、使用前检查测试仪是否完整,测试仪包括如下器件.1、Z C8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与把持 1、丈量接地电阻值时接线方式的规定仪表上的E端钮接5m导线, P端钮接20m线, C端钮接40m线, 导线的另一端分别接被测物接地极Eˊ, 电位探棒Pˊ和电流探棒Cˊ, 且Eˊ、Pˊ、Cˊ应坚持直线, 其间距为20m 1.1丈量年夜于即是1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起. 此主题相关图片如下:.2丈量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上, 以消除丈量时连接导线电阻对丈量结果引入的附加误差.此主题相关图片如下:2、把持步伐2.1、仪表端所有接线应正确无误. 2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触.2.3、仪表放置水平后,调整检流计的机械零位,归零. 2.4、将“ 倍率开关”置于最年夜倍率, 逐渐加快摇柄转速, 使其到达150r/min.当检流计指针向某一方向偏转时, 旋动刻度盘,使检流计指针恢复到“0”点.此时刻度盘上读数乘上倍率档即为被测电阻值.2.5、如果刻度盘读数小于1时, 检流计指针仍未取得平衡, 可将倍率开关置于小一档的倍率, 直至调节到完全平衡为止. 2.6、如果发现仪表检流计指针有颤动现象, 可变动摇柄转速, 以消除颤动现象.六、注意事项 1、禁止在有雷电或被测物带电时进行丈量. 2、仪表携带、使用时须小心轻放, 防止剧烈震动.。
接地电阻测试方法和及其详细测试步骤
![接地电阻测试方法和及其详细测试步骤](https://img.taocdn.com/s3/m/15e7fa5dd0d233d4b04e694d.png)
接地系统接地电阻测试办法和步调(图解)一、接地电阻测试要求:a. 交流工作接地,接地电阻不该年夜于4Ω;b. 平安工作接地,接地电阻不该年夜于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷呵护地的接地电阻不该年夜于10Ω;e. 对屏蔽系统如果采取联合接地时,接地电阻不该年夜于1Ω。
二、接地电阻测试仪ZC8型接地电阻测试仪适用于丈量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可丈量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发机电、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有帮助探棒导线等,装于附件袋内。
其工作原理采取基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包含如下器件。
1、ZC8型接地电阻测试仪一台2、帮助接地棒二根3、导线5m、20m、40m各一根五、使用与操纵1、丈量接地电阻值时接线方法的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m 线,导线的另一端辨别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应坚持直线,其间距为20m1.1丈量年夜于即是1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
丈量小于1Ω接地电阻时接线图1.2丈量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线辨别连接到被测接地体上,以消除丈量时连接导线电阻对丈量结果引入的附加误差。
2、操纵步调2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最年夜倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一标的目的偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
接地电阻测试方法
![接地电阻测试方法](https://img.taocdn.com/s3/m/c60d01ca52d380eb63946d3a.png)
接地电阻测试方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March接地电阻测试方法(图解)一、接地电阻测试要求:a.交流工作接地,接地电阻不应大于4Ω;b.安全工作接地,接地电阻不应大于4Ω;c.直流工作接地,接地电阻应按计算机系统具体要求确定;d.防雷保护地的接地电阻不应大于10Ω;e.对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台?2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤、仪表端所有接线应正确无误。
、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
、仪表放置水平后,调整检流计的机械零位,归零。
、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
接地电阻测试方法和及其详细测试步骤
![接地电阻测试方法和及其详细测试步骤](https://img.taocdn.com/s3/m/c8f6fa23240c844768eaee81.png)
接地系统接地电阻测试方法和步骤(图解)一、接地电阻测试要求:a。
交流工作接地,接地电阻不应大于4Ω;b。
安全工作接地,接地电阻不应大于4Ω;c。
直流工作接地,接地电阻应按计算机系统具体要求确定;d。
防雷保护地的接地电阻不应大于10Ω;e。
对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω.二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值.亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内.其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒P ˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1。
2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差.2、操作步骤2.1、仪表端所有接线应正确无误。
2。
2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2。
3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min.当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值.2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

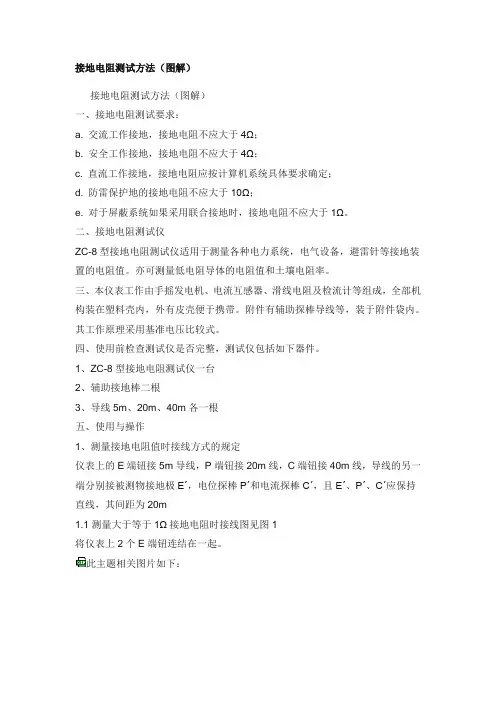

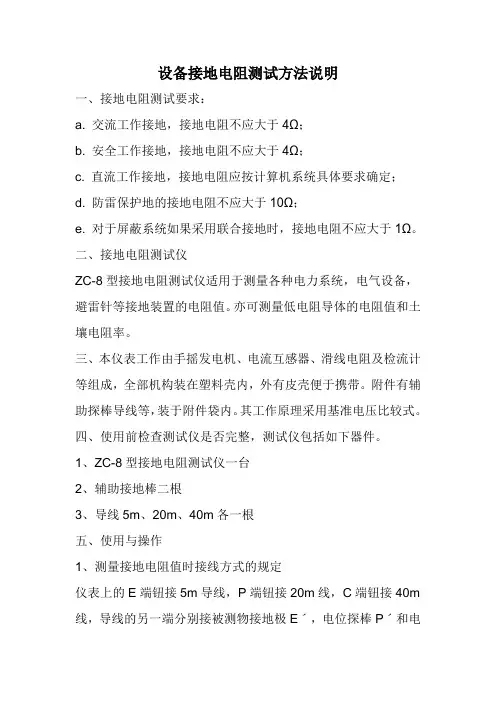

接地电阻测试方法(图解)
一、接地电阻测试要求:
a. 交流工作接地,接地电阻不应大于4Ω;
b. 安全工作接地,接地电阻不应大于4Ω;
c. 直流工作接地,接地电阻应按计算机系统具体要求确定;
d. 防雷保护地的接地电阻不应大于10Ω;
e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台
2、辅助接地棒二根
3、导线5m、20m、40m各一根
五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。
此主题相关图片如下:
.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。
此主题相关图片如下:
2、操作步骤
2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。
2.6、如果发现仪表检流计指针有抖动现象,可变化摇柄转速,以消除抖动现象。
六、注意事项1、禁止在有雷电或被测物带电时进行测量。
2、仪表携带、使用时须小心轻放,避免剧烈震动。
