代码:SJYJ-DT-汉中新城吾悦广场项目 B 地块
斜屋面施工方案
编制:
审核:
批准:
陕西建工第一建设集团有限公司
汉中新城吾悦广场 B 地块项目经理部
2018年11月15日
目录
目录.............................. 1
一、编制依据.......................... 2
二、工程概况及屋面设计特点................... 2
2.1 工程概况.................................. 2
2.2 坡屋面设计特点............................... 2
三、施工准备.......................... 3
3.1 技术准备.................................. 3
3.2 原材料、半成品的要求 ............................ 3
3.3 主要工机具................................ 3
3.4 作业条件.................................. 4
四、施工方案.......................... 4
4.1 坡屋面油毡瓦施工工艺. ............................................... 4
4.2 施工方法.................................. 4
4.3 坡屋面节点细部处理. ............................................. 12
4.4 施工中需注意事项. ................................................. 14
五、质量保证措施....................... 15
六、质量验收......................... 16
6.1 检验批. ...................................................... 16
6.2 质量标准. ...................................................... 16
七、安全、文明施工要求及保证措施............... 17
一、编制依据
1.1 汉中新城吾悦广场B 地块项目施工图纸;
1.2 本工程施工组织设计;
1.3 建筑工程质量检验评定标准;
1.4 本公司有关施工、施工质量、安全标准、技术管理等文件;
1.5 设计补充、变更、洽商;
1.6 《屋面工程质量验收规范》GB50207-2012;
1.7 《屋面工程技术规程》GB50345-2012;
1.8 《建筑工程施工质量验收统一标准》GB50300-2013;
1.9 《建筑施工手册》。
二、工程概况及屋面设计特点
2.1 工程概况
汉中新城吾悦广场项目B地块工程(以下简称本工程)位于陕西省汉中市滨江新区,北临劳动路,西临沙沿路。本工程由4栋高层(地下1~2 层,地上26~31层)、8栋多层(地下1层,地上6 层),剪力墙结构;局部两层商业用房及地下车库组成,框架结构。抗震设防烈度为7度,设计使用年限50 年,屋面防水等级Ⅰ级。
建设单位:汉中新城万博房地产开发有限公司
勘察单位:中国有色金属工业西安勘察设计研究院有限公上
设计单位:成都基准方中建筑设计有限公司
监理单位:四川诚信建设工程监理有限公司
施工单位:陕西建工第一建设集团有限公司
监督单位:汉中市建设工程质量安全监督中心站
2.2 坡屋面设计特点
本工程洋房桁架层屋面为1:1.2 的坡屋面,面层为油毡瓦,工程做法:参工程做法表:
2.2.1 多层坡屋面
(1)油毡瓦用φ3 的钢钉固定,钉入找平层内不小于6m(m单层标准型,云石灰色);
(2)空铺4mm厚SBS聚合物改性沥青防水卷材(Ⅰ型);
(3)20mm厚1:2.5 水泥砂浆找平层;
(4)钢筋混凝土结构板。
三、施工准备
3.1 技术准备
3.1.1 组织有关人员学习屋面工程施工规范和施工工艺,熟悉施工图纸。
3.1.2 针对工程特点,编制屋面专项施工方案并及时报审,明确各节点细部处理方法,对相关人员进行交底,并提出材料计划。
3.1.3 对进场材料进行检查,确保合格证或质保书是否齐全,检查油毡瓦规格、型号、数量是否符合要求,辅助材料是否准备就绪,并做好现场复试工作。
3.1.4 组织施工班组进行技术交底,明确施工工艺构造要求、质量保证措施等,施工前制作样板,待验收合格后,大面积开展施工。
3.2 原材料、半成品的要求
3.2.1 油毡瓦的质量必须符合《油毡瓦》JC/T503—1992 的规定。应按相关规定抽样复验,并提出试验报告;不合格的材料,不得在屋面工程中使用。

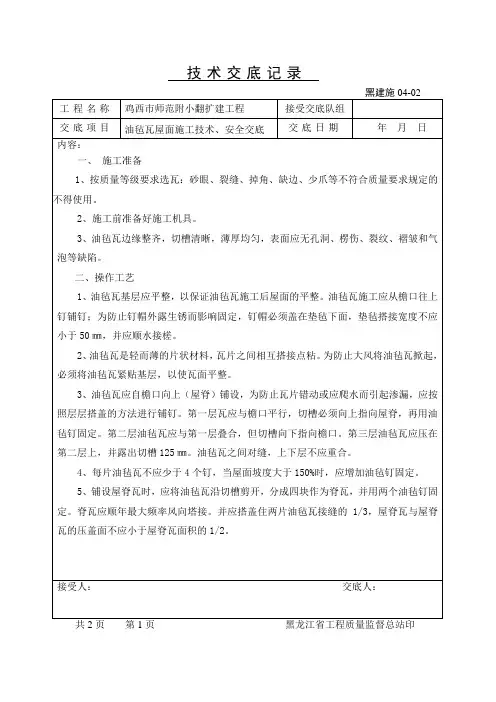

3.2.2 油毡瓦应边缘整齐,切槽清晰,厚薄均匀,表面无孔洞、硌伤、裂纹、折皱及起泡等缺陷。
3.2.3 油毡瓦的玻璃纤维毡胎必须完全浸透和涂盖、厚度不小于2.6mm,矿物料覆盖紧密、粘结均匀,瓦卷正常温度下易于打开、不得出现脆裂和粘连,自粘结点距切槽末端一边不大于
190mm、并与油毡瓦的防粘纸对齐。
3.2.4 常用油毡瓦形状如下图所示(标准型):
33
54
1000
3.2.5 冷胶结料、以及泛水等细部构造处理使用的其它材料都应符合设计要求。
3.3 主要工机具
粉线、钉锤、靠尺、剪刀、冷胶结料粘结铺设及泛水等细部施工时需配备电动搅拌
