《机电一体化设备的组装与调试》教学大纲教学内容
机电一体化设备组装与调试(讲义)
⑻ 三相电机及传输带单元： 由三相电机、皮带传送装置、光电传感器等组成。传送带尺寸:390mm。三相 电机：电压：三相 380V/220V、频率：50Hz、额定转矩：3000mN·m，转速：60r/min、
电流：0.22/0.4A。光电传感器：神视 检测距离：5m、重复精度：0.05mm 以下、 PNP、最大源电流：100mA、外加电压：30V DC 以下。
图 1-7 直流电机及直线行走单元
⑺ 供料单元： 由供料机构、光电传感器、气动推动装置等组成。可供给货物数量：每次不 少于 6 个，供货数量奇偶可变。气动推动机：DC 24V 5—40mA AC 110V 5—20 mA。 光电传感器：神视 检测距离：5m、重复精度：0.05mm 以下、PNP、最大源电流： 100mA、外加电压：30V DC 以下。
元到各种小机构，再到综合系统及自动化生产线，逐步由简单、基础的训练到复 杂、综合的培训。
⑴ PLC 控制单元： PLC 控制模块包括西门子 S7-200 CPU226 型 PLC 主机（含网络）及配套编程 电缆，I/O 接口开放到控制面板，并提供误接线保护功能，具有保险管座(250V、 1A)，输入低电平有效，输出为 NPN 形式。
图 1-9 三相电机及传输带单元
⑼传感器检测单元： 传感器检测单元由传感器组及传感器固定带滑道支架等组成。传感器组包括 电容传感器、电感传感器、颜色传感器。电容传感器：欧姆龙检测距离不小于 8mm，具有检测显示灯。电感传感器：百斯特检测距离不小于 8mm。颜色传感器： 欧姆龙检测距离不小于 10mm。
图 1-10 传感器检测单元
⑽ 仓储单元： 库位总数：5 个。仓库库位位置可调。光电传感器：神视 检测距离：5m、
《机电设备组装与调试》课程标准
《机电设备组装与调试》课程标准本课程是机电一体化技术专业核心课程、专业必修课程。
通过理论与实践教学方式,采取一体化教学方法，培养学生具备机电设备的安装与调试、常用工具量具的使用与操作、常见故障的诊断与处理能力、具有较强的安全生产、环境保护、节约资源意识，会正确处理生产中的突发事故，培养学生良好的职业道德和素养，具备团队合作和人际交往能力。
三、设计思路本课程立足于常用机电设备的安装与调试一线工作的核心岗位，围绕机电设备的“安装”、“调试”等核心知识技能，培养学生初步具备常用机电设备的整体安装与调试、电气系统安装与调试、液气压安装与调试的能力。
四、课程培养目标（一）完成本课程学习后能够获得的专业能力：1、掌握螺纹联接及其装配2、掌握键联接及其装配3、掌握齿轮传动机构的装配与安装4、掌握带传动机构的装配与安装5、掌握链传动机构的装配与安装6、掌握珠丝杆机构的拆卸与安装7、轴承的装配与安装8、电气控制线路故障诊断与维修9、了解变频器与触摸屏（二）完成本课程学习后能够获得的方法能力：1、培养学生的自学能力；2、培养学生的工作、学习的主动性；3、培养学生的创新能力；（H）完成本课程学习后能够获得的社会能力：1、培养学生的沟通能力和团队协作精神；2、培养学生独立工作能力及与团队合作完成任务的能力；3、培养学生爱岗敬业的工作作风；4、培养学生表达能力；5、培养学生自我发展能力；6、培养学生效率观念；7、培养学生安全意识与环保意识。
五、课程内容、要求及教学设计本课程的主要学习内容，培养学生具备机电设备的安装与调试、常用工具量具的使用与操作、常见故障的诊断与处理能力同时具有较强的安全生产、环境保护、节约资源意识，会正确处理生产中的突发事故；培养学生良好的职业道德和素养；具备团队合作和人际交往能力，能吃苦耐劳，诚实守信，精于求精，创新发展。
根据高职教育课程的特点,结合高职教育课程教学模式改革,进行创新性课程教学设计。
机电一体化设备组装与调试课程标准-精品
《机电一体化设备组装与调试》课程标准学时数：24学时课程性质：专业基础课适用专业：机电技术应用一、课程名称机电一体化设备组装与调试二、适用专业机电技术应用专业三、课程性质：本课程是中等职业学校机电技术应用专业的一门必修课程，属专业核心课课。
其主要任务是使学生掌握光机电一体化设备的组装和调试技术，培养学生综合运用知识的能力，为学生就业打好基础；对学生进行职业意识培养和职业道德教育，提高学生的综合素质与职业能力，增强学生适应职业变化的能力，为学生职业生涯的发展奠定基础。
四、课程目标总体目标：本课程以培养学生解决实际问题的能力，强调实践。
要求学生了解和掌握光机电的相关知识；熟悉常用电气设备和元器件、组装和调试及完成实际生产中的典型任务；会使用各种安装工具；能对设备进行组装，并能对设备进行整体调试、对简单故障进行排除和维修，完成典型任务；初步具备查阅技术资料的能力，能合理选用元器件。
具体目标：（-）知识教学目标：见教学安排（二）能力培养目标：培养学生综合运用所学知识完成典型的生产任务。
（三）思想教育目标：培养对学生解决问题的能力，养成自主学习与探究学习的良好习惯；强化安全生产、节能环保和产品质量等职业意识，养成良好的工作方法、工作作风和职业道德。
五、课程标准六、f实施建(一)教材编写(二)教学建议由于本课程的主要教学内容涉及皮带输送机的安装与调整、皮带输送机的调速、工件的识别、工件的分拣、气动机械手的组装与调试、搬运机械手的动作程序、安装和调整圆盘、供料与搬运、工件分拣设备、触摸屏的应用、组装和调试机电一体化设备、机电一体化设备的自检和报警功能、机电一体化设备多种工作方式等实用性和实操性很强的教学环节，必须通过实验、实训才能到达组装与调试技能的培养目标。
建议：(1)在教学过程中应加强学生操作技能的培养，采用项目教学，注重以任务引领，提高学生学习兴趣。
(2)教学可在PLC实训室进行，采用理实一体化形式、淡化理论、将理论融入学生的实操当中，并借助于多媒体课件等手段有效组织教学。
机电一体化设备组装与调试 教学 周建清 项目一 送料机构的组装与调试
三、实施任务
4)安装物料检测支架。
图1-12 物料检测支架的安装过程
第15页/共43页
5)机械调整。
三、实施任务
图1-13 机械调整过程
第16页/共43页
6)固定警示灯。
三、实施任务
图1-14 警示灯的安装过程
7)清理台面，保持台面无杂物或多余部件。
第17页/共43页
三、实施任务
第40页/共43页
四、设备改造
(2)技术要求： 1) 机构的起停控制要求： ① 按下起动按钮，上料机构开始工作。 ② 按下停止按钮，上料机构必须完成当前循环后停止。 ③ 按下急停按钮，机构立即停止工作。 2) 电源要有信号指示灯，电气线路的设计符合工艺要求、安全规 范。
第41页/共43页
四、设备改造
第32页/共43页
三、实施任务
表1-5 静态调试记载表
第33页/共43页
2)传感器调试。
三、实施任务
图1-27 调整传感器的位置
第34页/共43页
三、实施任务
(3)设备联机调试 模拟调试正常后，接通PLC输出负载的电源回 路，进入联机调试阶段。
图1-28 送料机构
第35页/共43页
三、实施任务
第29页/共43页
三、实施任务
图1-25 设备调试流程图
第30页/共43页
三、实施任务
(2)设备模拟调试 1)PLC静态调试 ① 连接计算机与PLC。如图1-26所示，用PC/PPI CABLE S7-200编 程线缆连接计算机的串行接口与PLC的编程接口。
图1-26 计算机与PLC的编程连接
第31页/共43页
图1-18 传感器的连接
第21页/共43页

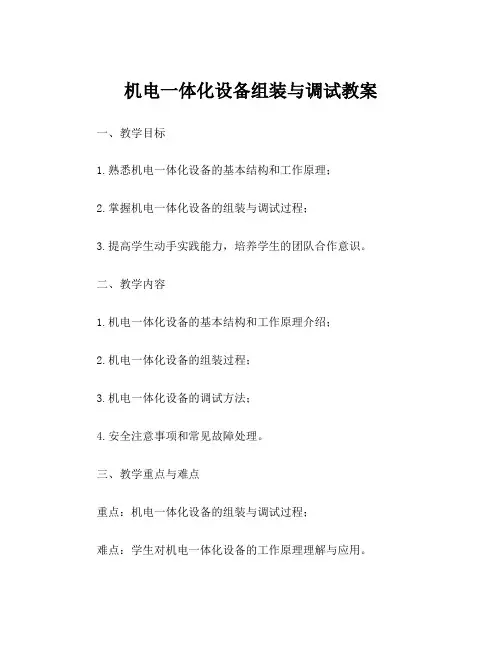

机电一体化设备组装与调试教案
机电一体化设备组装与调试教案一、教学目标1.熟悉机电一体化设备的基本结构和工作原理；2.掌握机电一体化设备的组装与调试过程；3.提高学生动手实践能力，培养学生的团队合作意识。
二、教学内容1.机电一体化设备的基本结构和工作原理介绍；2.机电一体化设备的组装过程；3.机电一体化设备的调试方法；4.安全注意事项和常见故障处理。
三、教学重点与难点重点：机电一体化设备的组装与调试过程；难点：学生对机电一体化设备的工作原理理解与应用。
四、教学准备1.准备好机电一体化设备的相关零部件和工具；2.整理教学PPT和实际演示所需的视频资料；3.确保教室环境和设备安全。
五、教学过程1.引入引导学生讨论机电一体化设备在现实生活中的应用场景，引起学生的兴趣，激发学习热情。
2.知识讲解通过PPT和视频资料，介绍机电一体化设备的基本结构和工作原理，重点讲解各个部件的功能和相互关系。
3.组装与调试将学生分成小组，每组分配一套机电一体化设备的零部件和工具，指导学生按照图纸进行组装。
在组装过程中，老师要及时纠正学生的错误操作，引导学生解决实际问题。
完成组装后，老师进行统一调试指导，教授学生如何进行设备的基本调试，包括电气连接、传动系统调试等。
4.安全注意事项和故障处理向学生介绍机电一体化设备的安全注意事项，包括电气安全、机械安全等方面；同时，讲解机电一体化设备常见故障处理方法，培养学生的应急处理能力。
5.总结与评价对学生的组装与调试情况进行总结评价，鼓励学生发表自己的体会和感悟，激励学生继续努力。
六、教学反思通过本堂课的教学，学生对机电一体化设备的结构和原理有了更深入的了解，动手操作的能力得到了提高。
但在教学过程中，也发现了一些问题，下次教学需要更加注重学生的互动参与，增加实际操作的机会，激发学生的学习热情。
七、课后作业要求学生对本节课内容进行复习总结，并预习下节课的内容。
同时，要求学生对组装与调试过程中遇到的问题进行思考和解决方案的准备。
机电一体化实训教学大纲
《机电一体化设备的安装与调试》实训教学大纲实训名称：机电一体化设备的安装与调试开设学期：3—7实训周数：4周适用专业：机电专业一、实训目的1.了解YL-235A光机电一体化实训装置的组成和基本动作过程。
2.了解YL-235A光机电一体化实训装置的送料机构的组成和各部件的作用。
3.了解机械手、传送带、警示灯、常用传感器等各部分元件的工作原理和调节方法。
4.掌握的电路.气路连接方法。
二、实训内容1.安装物料传送分拣系统、气动机械手、送料装置、电路与气路。
2.安装性能测试与调节。
3.根据物料传送与分拣控制要求绘制电气原理图。
4.安装气动机械手。
在实训台上安装皮带输送机及物料分拣系统。
5.安装送料装置。
根据控制要求编写PLC程序并设置变频器的参数。
6.连接电路与气路。
调试程序，检查设备动作是否达到了拟定的控制要求。
三、实训要求1.学生实习期间应遵守机电系的统一安排，服从任课老师和实习老师的管理与指导。
2.学生应遵守实习期间的有关规章制度、遵守操作规程、遵守指导老师的操作安排。
对不按规章操作、不按老师要求操作造成财产损坏或遗失的，必须照价赔偿、造成伤害事故的一切后果自负。
3.实习期间应按时上课，按时下课，不迟到、不早退、旷课。
不准任何学生在实训场地打闹和其他与教学无关的任何事情。
违者按系部操行管理办法处理。
4.每天每个学生都应该按指导老师的要求完成当天的教学任务，并经老师检查达到要求方可。
当天的作业由各组的组长收好统一交指导老师打分。
5.实习期间，学生应严格要求自己，认真搞好实习坚守岗位，勤学苦练，不得串岗，如因串岗造成的安全事故一切后果由本人负责。
6.实习完毕每个学生要完成实训报告的撰写。
7.学生实习期间的表现与实习成绩、由指导老师按要求评分，记入技能成绩，单独考核，不及格的按系部有关规定进行补考。
四、实训方式在机电一体化实训室进行，教师先分步讲解，讲解完学生分组拆装机器，并编程调试。
五、时间分配六、实训考核方式与成绩评定数控车实习成绩根据学生在整个实习期间的表现，结合完成实习报告的情况及组织纪律情况进行综合评定。
12《机电设备系统安装与调试》课程实施方案
《机电设备系统安装与调试》课程实施方案课程名称：机电设备系统安装与调试适用专业：四年制中等职业技术学校机电技术应用专业制订时间：2011年8月一、课程性质和地位本课程是中等职业学校《机电技术应用》专业的一门综合性专业核心课程。
其任务是在完成前期课程学习、掌握必需的基本知识和基本技能基础上，训练学生完成机电设备集成系统安装及联机调试。
通过本课程的学习，强化学生机、电、液压、气动、控制等方面综合技术应用，增强机电设备系统安装与调试工作岗位的适应性，达到“机电技术应用”专业相关工种四级职业资格培训标准的要求，为后续课程学习和顶岗实习打下一定的基础。
二、课程能力目标1.课程核心能力目标（1）能按照图纸进行机械零部件拆卸与安装；（2）能按照图纸进行电气元器件的安装、电气线路的装接和基本参数设定；（3）会编写简单PLC程序；（4）能按工作原理图进行液、气压系统的安装与调试；（5）能按工作要求对机、电、气、液集成系统进行调试；（6）能维护和保养机电设备系统。
2.课程通用能力目标（1）正确的就业观和一定的创业意识，创业技能；（2）良好的心理素质和职业道德；（3）会执行与职业相关的保证工作安全和防止意外的规章制度；（4）良好的协调人际关系的能力和团队合作精神；（5）通过不同的途径获取信息和技术交流的能力及运用互联网的能力；（6）解决本专业的一般技术问题的能力；（7）初步具有工作质量评估能力和处理一般工作质量事故的能力。
三、课程主要教学内容（列表呈现）四、课程教学设计1.指导思想本课程在充分考虑机电行业职业岗位活动的前提下，紧紧围绕课程专业能力和核心能力培养，通过精心设计学习任务和项目活动，以进行企业真实生产的装置为载体，创设模拟真实工作环境的教学情景，采用行动导向教学、仿真软件教学，达成课程教学目标。
2.课程教学设计方案（总课时：276）五、教材及学习资料的选用教材：项目化规划教材《机电设备系统安装与调试》科学出版社 2010年度第一版，王洪、彭善生主编。
《机电设备装配安装与调试》课程标准
《机电设备装配安装与调试》课程标准一、课程概述（一）课程定位本课程是机电一体化技术专业的一门专业限选课程，本课程是针对机电类专业学生从事机电设备维护岗位而定的，是机电专业的专业核心课程。
课程任务是促使学生掌握机电设备的安装、调试、维护、维修，港口常用低压电器、电动机的基本控制线路的原理，港口大型电动机械电气设备的原理、特性，同时培养学生从事设备管理，应用及售后服务打下基础。
（二）先修后续课程本课程的前导课程为：电器产品的制作与调试、电动机控制及选配，机械零部件的设计及选用，使学生具备基本的机械与电气方面的基本维护能力。
本课程为后续课程为港口设备及建筑设备相关拓展课程内容，在为其提供知识储备和技能储备的同时培养学生解决问题的方法能力和社会能力，为今后的工作打下良好的基础。
二、课程目标根据专业人才培养要求，结合国家职业标准，将机电设备安装、调试、应用、维护、维修及管理等多方面的内容进行整合，确定课程培养目标是：能按照技术标准及规范，对机电设备控制系统进行安装、调试、维护等。
（一）知识目标1.掌握常用零部件的装配工艺；2.掌握设备的安装基础知识；3.掌握机电设备的管理及维修相关知识。
（二）能力目标1.1、能对常用机械零部件进行拆装；2.2、能对常用设备进行安装、调试及精度检验；3.3、能对常用设备的零部件进行维修、维护。
（三）素质目标1.培养学生分析问题与解决问题的能力；2.培养学生的团队合作精神；3.培养学生的学习能力。
三、课程内容《机械系统的装配与调试》课程以培养职业能力为目标，将工作任务和工作过程进行整合、序化，按照职业成长规律与认知学习规律，精心设计了九个学习主情境，分别是：1、机械系统常用装调工具使用；2、联接类零部件拆装；3、传动类零部件拆装；4、轴承和密封件的拆装；5、二级减速器拆装与调试；6、车床主轴拆装及精度检验；7、弯管机液压系统故障处理；8、小型三相异步电动机的维护、维修；9、车床主要零部件维修与设备管理表1课程内容与学时分配四、课程实施（一）课程设计坚持校企合作开发课程，专兼教师共同参与建设，行业企业共建教学环境的原则；以生产性行业企业的需求为逻辑起点，以学生职业能力培养和职业素质养成为主线，以工作过程为导向，以典型工作任务分析为依据，以真实设备安装、调试、维护及维修为载体，设计课程内容，以行动导向组织教学。
机电一体化教学大纲
机电一体化教学大纲一、教学目标机电一体化课程的教学目标是培养学生的综合技能，包括机械设计、电气控制和自动化技术等方面的知识和实践能力。
具体目标如下：1. 理解机电一体化的基本理论和原理，掌握相关技术术语和概念。
2. 掌握机电一体化系统的设计与调试方法，能够进行基本的机械设计和电气控制。
3. 熟悉机电一体化系统的工作原理和运行方式，能够分析和解决常见问题。
4. 了解机电一体化技术在工业自动化中的应用，能够应用相关知识解决实际问题。
二、教学内容机电一体化课程的教学内容根据学生的学习程度和课程设置有所调整，主要包括以下几个方面：1. 相关理论知识：机电一体化的概念和发展历程，机电元件的结构和特性，传感器和执行器的原理与应用。
2. 机械设计基础：机械零件的设计和选择，设计软件的应用，机械系统的动力学分析。
3. 电气控制基础：电路原理与分析，电气元件的选择与连接，控制系统的组成和调试。
4. 自动化技术应用：PLC编程与应用，人机界面设计与实现，现场总线技术的应用。
5. 实践操作与实验：机械装配和调试，电气控制系统的搭建与调试，自动化系统的设计与实现。
三、教学方法与手段为了达到上述教学目标，教学中将采用多种适合机电一体化课程的教学方法与手段，包括：1. 讲授与演示：通过教师的讲授和实际演示，向学生介绍机电一体化的理论与应用。
2. 实践操作：安排学生进行机械装配、电气控制系统调试等实践操作，提高实际操作能力。
3. 项目实践：引导学生参与机电一体化相关项目的设计与实现，通过实际项目锻炼学生的综合素质。
4. 群体讨论与合作学习：鼓励学生在小组内进行问题讨论与合作学习，提高学生的分析和解决问题能力。
5. 实验教学：通过设计相关实验，帮助学生巩固和应用所学知识，加深对机电一体化的理解。
四、教学评价与考核为了评价学生的学习效果和掌握程度，根据机电一体化课程的特点，采用以下几种评价与考核方式：1. 课堂表现评价：评价学生在课堂上的主动性、积极性和合作精神，包括出勤情况、提问和回答问题等方面。
《机电一体化设备安装与调试》课程标准
《机电一体化设备安装与调试》课程标准课程编码：17010008课程类别：专业方向课适用专业：机电技术应用专业参考学时：72学时一、课程定位1、课程在专业培养中的定位及作用本课程内容以机械技术为主体，以机电为两翼，机电气光一体化并举，以C5W技术特别是工控技术作为技术支撑，在机电一体化设备的设计、制造、安装、调试、运行维护的全过程中起着不可替代的作用。
课程以典型机电一体化设备和各种应用软件为教学载体，将前期专业课程的知识、技能和企业规范、安全操作、团队协作等内容梳理整合加以综合运用，旨在培养学生成为工作在机电一体化设备设计制造、装调、维修与保养等相关工作岗位，具有较强的分析能力和问题解决能力的高技术技能型人才。
2、本课程与其它课程的关系通过学习本课程，使学生能够掌握机电一体化设备安装与调试，是前导课程理论的实际应用，为后续专业课程提供必要的基础。
课程设计理念：本课程以典型机电一-体化设备和各种应用软件为教学载体，将前期专业课程的知识、技能和企业规范、安全操作、团队协作等内容梳理整合加以综合运用，旨在培养学生成为工作在机电一体化设备设计制造、装调、维修与保养等相关工作岗位，具有较强的分析能力和问题解决能力的高技术技能型人才。
在教学计划制定和教学过程中，根据岗位职责及职能力要求，基于典型项目案例教学这一主线贯穿于整个教学内容和创新实践过程中。
一直以学生的专业能力、社会能力和方法能力的综合职业能力作为学生的培养重点。
课程设计整体思路：本课程通过以工作任务导向及典型机电一体化系统的分析与装调的实际工作项目活动，使学生了解本专业的学习领域和工作领域等专业知识与技能，建立机电一体化技术的思维基础，学会分析和处理工程问题的基本理论和基本方法，提高实际动手能力和针对岗位的职业技能和职业素养，从而为将来胜任机电一体化技术岗位群职业需要、具备优良的职业素养和突出的岗位创新能力奠定良好的基础。
三、课程目标1、知识目标：1)了解机电一体化系统所代表的产品范围，分类及发展趋势。
《机电一体化设备的组装与调试》教学大纲教学内容
《机电一体化设备的组装与调试》教学大纲教学内容《机电一体化设备的组装与调试》教学大纲《机电一体化设备的组装与调试》教学大纲一、课程基本概况1、课程名称：机电一体化设备的组装与调试2、课程性质：必修课3、课程类别：专业主干课4、总课时：114学时5、学分数：7学分6、开设学期：二、教学对象1、本课程适用的对象：机电一体化专业（专科）2、要求的预备知识：《电子技术》《机械技术》《单片机及接口》三、本课程教学重点、难点以及教学应注意的问题本课程是《机电一体化设备的组装与调试》专业的一门重要专业课程。
其目的是从“系统”的观点出发，利用机械技术、微机控制技术和电子信息技术，构造最佳的系统。
同时，能够使学生了解与熟悉一些典型的机电一体化系统，为培养具有调试、使用和维修等技能的电气自动化人才而打下坚实的基础，特别针对当前我国工业领域的转型与升级，体现了培养应用型人才的要求。
四、教材及主要参考书目[1]《机电一体化设备的组装与调试》广西教育出版社五、教学进度安排方案1、教学进度安排汇总表2、各项目教学目的要求及内容要点项目一皮带输送机的安装与调整1、了解皮带输送机的基本结构2、学会皮带输送机的安装二、本章重点和难点：1、三相交流异步电动机的安装本章讲授的内容：1.1任务一拆装皮带输送机机架1.2任务二安装皮带输送机项目二皮带输送机的调速一、教学目的与要求：1、学会如何用变频器来实现皮带输送机按不同的速度运行2、学会如何用PLC来实现皮带输送机按不同的速度运行二、本章重点和难点：1、变频器的接线和使用2、PLC电气控制的原理三、本章讲授的内容：任务一调试手动调速的皮带输送机任务二调试自动调速的皮带输送机项目三工件的识别一、教学目的与要求：1、了解传感器的分类以及工作原理2、学会传感器的使用3、学会如何实现根据工件的不同完成工件的识别二、本章重点和难点：1、根据电气控制原理图安装电路2、根据工作过程要求编写PLC自动控制程序三、本章讲授的内容：任务一调试工件识别装置任务二调试带指示的工件识别装置项目四工件的分拣1、了解气动元件的基本知识2、学会绘制电气控制原理图3、学会工件分拣装置的安装、编程和调试二、本章重点和难点：1、根据工作过程要求编写自动控制程序二、本章讲授的内容：任务一安装与调试工件分拣装置任务二调试工件分拣与包装装置项目五气动机械手的组装与调试一、教学目的与要求：1、学会气缸活塞的检测2、学会如何拆卸和组装机械手二、本章重点和难点：1、如何连接机械手的气路2、如何连接机械手的控制电路三、本章讲授的内容：任务一拆装气动机械手任务二调试气动机械手项目六搬运机械手的动作程序一、教学目的与要求：1、学会机械手搬运工件的动作程序的编写与调试2、撑握如何搞到机械手工作效率的方法二、本章重点和难点：1、机械手搬运动作的程序编写三、本章讲授的内容：任务一编写并调试机械手搬运工件的控制程序任务二编写并调试机械手高效搬运工件的控制程序任务三编写并调试机械手多控的控制程序项目七安装和调整圆盘1、了解微型直流电动机的基础知识2、了解圆盘送料的工作原理3、学会圆盘的安装与调试二、本章重点和难点：1、圆盘送料的工作原理三、本章讲授的内容：任务一安装和调整圆盘项目八供料与搬运一、教学目的与要求：1、学会生产线进入环节的装置2、学会机电一体化设备的安装和调试二、本章重点和难点：1、编写简洁明了的程序控制设备进行正常供料与搬运三、本章讲授的内容：任务一安装与调试某生产线的进入环节任务二编写和调试送料与搬运装置的控制程序项目九工件分拣设备一、教学目的与要求：1、了解工件分拣设备的工作原理2、学会编写分拣、装配、生产程序二、本章重点和难点：1、根据工作流程编写相关的编序三、本章讲授的内容：任务一安装与调试分拣设备任务二调试XX生产设备任务三调试XX装配设备项目十触摸屏的应用一、教学目的与要求：1、学会触摸屏组态软件的使用2、学会使用触摸屏控制或监控简单的机电一体化设备二、本章重点和难点：1、使用软件创建工程仿真画面2、使用触摸屏监控设备运作三、本章讲授的内容：任务一用触摸屏控制皮带输送机运行任务二用触摸屏监控工件数量项目十一组装和调试机电一体化设备一、教学目的与要求：1、学会半自动与自动工作控制2、学会步进控制程序编程二、本章重点和难点：1、如何确定系统功能的实现方法2、条件启/停功能程序的编写三、本章讲授的内容：任务一组装与调试生产线工件分送装置任务二调试条件启/停的工件分送装置项目十二机电一体化设备的自检和报警功能一、教学目的与要求：1、了解PLC控制系统的自检功能2、学会零件加工线电路的设计和连接3、学会编写自检程序二、本章重点和难点：1、报警功能控制程序的编写三、本章讲授的内容：任务一组装与调试具有自检功能的零件加工线任务二编写具有报警功能的零件加工线控制程序项目十三机电一体化设备多种工作方式一、教学目的与要求：1、学会有多种工作方式的机电一体化设备的组装与调试2、培养根据原理图安装设备以及编写程序的能力二、本章重点和难点：1、根据原理图安装设备以及编写程序三、本章讲授的内容：任务一调试有两种分拣方式的分拣设备任务二调试多种运行方式的生产设备六、考试方式与说明平时成绩40%，期末考试60%；实操。
机电一体化设备的组装与调试
机电一体化设备的组装与调试机电一体化设备的组装与调试机电一体化设备的组装与调试【摘要】对中职教育过程中机电一体化教学上还存在的一些不足，这篇文章主要是结合一些课程教学中机电一体化实验中的一些设备对机电一体化设备的调试内容和模式进行了一定的调整。
具体的教学过程和中职学生具体的特点进行了充分的结合，在教学过程中，重视学生的主观能动性，同时会给教师分配一定的教学任务，然后让学生通过小组讨论的方式去参与设备的组装和调试工作，让学习成为每位学生都可以参与进来的实践工作，这样可以帮助学生全方面发展。
【关键字】机电一体化;主动;任务现在，我们国家的中职教育发展非常快，而且很多的中职院校对机电一体化专业的教学投入正在不断地增加着，这些学校在慢慢的引进一些适合学生操作和安装的设备。
总起来说，机电一体化设备是一种非常复杂的设备，怎样才能够让学生更好地掌握这种设备对教师来说是一项非常重要的任务，而且应该以什么样的方式把这些设备的构造和调试传授给学生，对教师来说是非常重要的。
1设备的实习教学简介在二零零九年的时候，某所中职院校引进了一批机电一体化设备，这些设备能够让一个班级的同学同时进行实习。
设备主要是由推料机构、传送部分和机械手等机构构成的，而且还应用了比较先进的触摸屏技术和一些机械装配方面的技术，同时设备还有一些关于电气设计的部分，在自动化控制方面也有一定的应用，所以说，这些设备是许多非常全面地技术的综合体，对学生的认识实习帮助比较大，学生能够通过这些设备，对学习到的一些有关机电一体化方面的知识有一个更好地理解，这就是理论和实践相结合的最大的好处。
2工作任务的设定2.1推料机构的安装和调试部分首先我们应该把引进设备的推料机构单独出来，然后再把这些机构进行拆分，之后需要让学生根据相关图纸去对推料机构进行组装，当学生完成推料机构的'组装之后，还需要对推料机构会涉及到的一些传感器进行设计和调整，而且还应该完成气缸的连接并对推料机构推动物料的速度进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机电一体化设备的组装与调试》教学大
纲
《机电一体化设备的组装与调试》教学大纲
一、课程基本概况
1、课程名称：机电一体化设备的组装与调试
2、课程性质：必修课
3、课程类别：专业主干课
4、总课时：114学时
5、学分数：7学分
6、开设学期：
二、教学对象
1、本课程适用的对象：机电一体化专业（专科）
2、要求的预备知识：《电子技术》《机械技术》《单片机及接口》
三、本课程教学重点、难点以及教学应注意的问题
本课程是《机电一体化设备的组装与调试》专业的一门重要专业课程。
其目的是从“系统”的观点出发，利用机械技术、微机控制技术和电子信息技术，构造最佳的系统。
同时，能够使学生了解与熟悉一些典型的机电一体化系统，为培养具有调试、使用和维修等技能的电气自动化人才而打下坚实的基础，特别针对当前我国工业领域的转型与升级，体现了培养应用型人才的要求。
四、教材及主要参考书目
[1]《机电一体化设备的组装与调试》广西教育出版社
五、教学进度安排方案
1、教学进度安排汇总表
2、各项目教学目的要求及内容要点
项目一皮带输送机的安装与调整
一、教学目的与要求：
1、了解皮带输送机的基本结构
2、学会皮带输送机的安装
二、本章重点和难点：
1、三相交流异步电动机的安装
本章讲授的内容：
1.1任务一拆装皮带输送机机架
1.2任务二安装皮带输送机
项目二皮带输送机的调速
一、教学目的与要求：
1、学会如何用变频器来实现皮带输送机按不同的速度运行
2、学会如何用PLC来实现皮带输送机按不同的速度运行
二、本章重点和难点：
1、变频器的接线和使用
2、PLC电气控制的原理
三、本章讲授的内容：
任务一调试手动调速的皮带输送机
任务二调试自动调速的皮带输送机
项目三工件的识别
一、教学目的与要求：
1、了解传感器的分类以及工作原理
2、学会传感器的使用
3、学会如何实现根据工件的不同完成工件的识别
二、本章重点和难点：
1、根据电气控制原理图安装电路
2、根据工作过程要求编写PLC自动控制程序
三、本章讲授的内容：
任务一调试工件识别装置
任务二调试带指示的工件识别装置
项目四工件的分拣
一、教学目的与要求：
1、了解气动元件的基本知识
2、学会绘制电气控制原理图
3、学会工件分拣装置的安装、编程和调试
二、本章重点和难点：
1、根据工作过程要求编写自动控制程序
二、本章讲授的内容：
任务一安装与调试工件分拣装置
任务二调试工件分拣与包装装置
项目五气动机械手的组装与调试
一、教学目的与要求：
1、学会气缸活塞的检测
2、学会如何拆卸和组装机械手
二、本章重点和难点：
1、如何连接机械手的气路
2、如何连接机械手的控制电路
三、本章讲授的内容：
任务一拆装气动机械手
任务二调试气动机械手
项目六搬运机械手的动作程序
一、教学目的与要求：
1、学会机械手搬运工件的动作程序的编写与调试
2、撑握如何搞到机械手工作效率的方法
二、本章重点和难点：
1、机械手搬运动作的程序编写
三、本章讲授的内容：
任务一编写并调试机械手搬运工件的控制程序
任务二编写并调试机械手高效搬运工件的控制程序
任务三编写并调试机械手多控的控制程序
项目七安装和调整圆盘
一、教学目的与要求：
1、了解微型直流电动机的基础知识
2、了解圆盘送料的工作原理
3、学会圆盘的安装与调试
二、本章重点和难点：
1、圆盘送料的工作原理
三、本章讲授的内容：
任务一安装和调整圆盘
项目八供料与搬运
一、教学目的与要求：
1、学会生产线进入环节的装置
2、学会机电一体化设备的安装和调试
二、本章重点和难点：
1、编写简洁明了的程序控制设备进行正常供料与搬运
三、本章讲授的内容：
任务一安装与调试某生产线的进入环节
任务二编写和调试送料与搬运装置的控制程序
项目九工件分拣设备
一、教学目的与要求：
1、了解工件分拣设备的工作原理
2、学会编写分拣、装配、生产程序
二、本章重点和难点：
1、根据工作流程编写相关的编序
三、本章讲授的内容：
任务一安装与调试分拣设备
任务二调试XX生产设备
任务三调试XX装配设备
项目十触摸屏的应用
一、教学目的与要求：
1、学会触摸屏组态软件的使用
2、学会使用触摸屏控制或监控简单的机电一体化设备
二、本章重点和难点：
1、使用软件创建工程仿真画面
2、使用触摸屏监控设备运作
三、本章讲授的内容：
任务一用触摸屏控制皮带输送机运行
任务二用触摸屏监控工件数量
项目十一组装和调试机电一体化设备
一、教学目的与要求：
1、学会半自动与自动工作控制
2、学会步进控制程序编程
二、本章重点和难点：
1、如何确定系统功能的实现方法
2、条件启/停功能程序的编写
三、本章讲授的内容：
任务一组装与调试生产线工件分送装置
任务二调试条件启/停的工件分送装置
项目十二机电一体化设备的自检和报警功能
一、教学目的与要求：
1、了解PLC控制系统的自检功能
2、学会零件加工线电路的设计和连接
3、学会编写自检程序
二、本章重点和难点：
1、报警功能控制程序的编写
三、本章讲授的内容：
任务一组装与调试具有自检功能的零件加工线
任务二编写具有报警功能的零件加工线控制程序
项目十三机电一体化设备多种工作方式
一、教学目的与要求：
1、学会有多种工作方式的机电一体化设备的组装与调试
2、培养根据原理图安装设备以及编写程序的能力
二、本章重点和难点：
1、根据原理图安装设备以及编写程序
三、本章讲授的内容：
任务一调试有两种分拣方式的分拣设备
任务二调试多种运行方式的生产设备
六、考试方式与说明
平时成绩40%，期末考试60%；实操。
