楼层综合布线用线量计算
实用线缆用量计算公式
实用线缆用量计算公式一、综合布线系统1水平子系统，线缆用量计算方法：电缆平均长度=(最远信息点水平距离+最近信息点水平距离)/2+2H(H-楼层高)实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间(IDF)到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间(IDF)的情形。
2主干子系统①铜线缆用量计算方法：电缆平均长度=(最远IDF距离+最近IDF距离)/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到设备间(MDF)的水平距离。
大对数电缆对数按照1：2(即1个语音点配置2对双绞线)计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
②光缆用量计算方法：光缆平均长度=(最远IDF距离+最近IDF距离)/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
二、安全防范系统1电视监控系统(1)视频电缆计算方法：通常选用SYV75-5规格。
电缆平均长度=(最远摄像机距离+最近摄像机距离)/2实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)电缆需要总数=摄像机总数x实际电缆平均长度(米)注：最远、最近摄像机距离是指从安防监控中心机房到离安防机房最远、最近摄像机的实际距离，(注意楼层高度)。
综合布线线长计算方法
水平子系统订购线缆计算实例1、平均电缆长度=(最远F+最近N两条电缆总长)÷2总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数楼层用线量L=[0.55(F+N)+6 ]×nn楼层信息点数总用线量L=?Li i=1,….,m m为总楼层数此计算方式目前正在项目实施中验证，待查！2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整则所需的总箱数=(总点数÷每箱布线根数)，并向上取整3、计算实例a) 例题(错误计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：24 ×140 = 3360m3360÷305 = 11 箱需要11箱电缆b) 例题(正确计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：305 ÷24 = 12.7每箱12根双绞线（正确取整）140 ÷12 = 11.6 舍入得12需要12箱线2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。
55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
楼层综合布线用线量计算
教你快速准确的计算综合布线用线量（1）确定线缆的类型要根据综合布线系统所包含的应用系统来确定线缆的类型。
对于计算机网络和电话语音系统可以优先选择4对双绞线电缆，对于屏蔽要求较高的场合，可选择4对屏蔽双绞线；对于屏蔽要求不高的场合应尽量选择4对非屏蔽双绞线电缆。
对于有线电视系统，应选择75Ω的同轴电缆。
对于要求传输速高或保密性高的场合，应选择光缆作为水平布线线缆。
（2）确定电缆的长度要计算整座楼宇的水平布线用线量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。
每个楼层用线量的计算公式如下：C=[0.55(F+N)+6]×M其中，C为每个楼层用线量，F为最远的信息插座离楼层管理间的距离，N为最近的信息插座离楼层管理间的距离，M为每层楼的信息插座的数量，6为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）。
整座楼的用线量：S=ΣMC ，M为楼层数，C为每个楼层用线量。
应用示例：已知某一楼宇共有6层，每层信息点数为20个，每个楼层的最远信息插座离楼层管理间的距离均为60米，每个楼层的最近信息插座离楼层管理间的距离均为10米，请估算出整座楼宇的用线量。
解答：根据题目要求知道：楼层信息点数M=20最远点信息插座距管理间的距离F=60m最近点信息插座距管理间的距离N=10m因此，每层楼用线量C=[0.55(60+10)+6]×20=890m整座楼共6层，因此整座楼的用线量S=890×6=5340m(3).订购电缆目前市场上的双绞线电缆一般都以箱为单位进行订购。
常见装箱形式为：305m(1000ft) WE TOTE包装形式。
因此在水平子系统设计中，计算出所有水平电缆用线总量后，应换算为箱数，然后进行电缆的订购工作。
订购电缆箱数的公式应如下：订购电缆箱数=INT(总用线量/305) ，INT（）为向上取整函数。
例如，已知计算出整座楼的用线量为5340m，则要求订购的电缆箱数为：INT（5340/305）=INT（17.5）=18（箱）什么是综合布线？综合布线系统（Premises Distributed System，简称PDS）是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。
综合布线预算工程量和价格的方法【最新版】

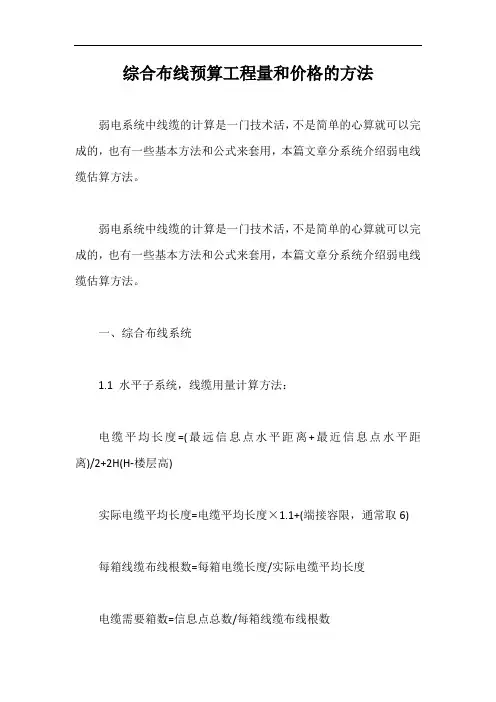

综合布线预算工程量和价格的方法弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用，本篇文章分系统介绍弱电线缆估算方法。
弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用，本篇文章分系统介绍弱电线缆估算方法。
一、综合布线系统1.1 水平子系统，线缆用量计算方法：电缆平均长度=(最远信息点水平距离+最近信息点水平距离)/2+2H(H-楼层高)实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间(IDF)到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF 则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间(IDF)的情形。
1.2 主干子系统，铜线缆用量计算方法：电缆平均长度=(最远IDF距离+最近IDF距离)/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到设备间(MDF)的水平距离。
大对数电缆对数按照1：2(即1个语音点配置2对双绞线)计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3 主干子系统，光缆用量计算方法：光缆平均长度=(最远IDF距离+最近IDF距离)/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
综合布线的计算公式
综合布线的计算公式
综合布线的计算公式
一、楼层用线量计算公式
C=[(F+N)/2+6]*n
其中 F---最远的信息插座离配线间的距离；
N---最近的信息插座离配线间的距离；
(F+N)/2---平均电缆长度；
6---端接容差（一般取值6~10米）；
n---每层楼的信息插座的数量。
二、整座楼电缆长度计算公式
W=∑MC
其中 M---楼层数；
C---每个楼层用线量。
三、总电缆长度计算公式
L=[(F+N)/2](1+10%)+6
其中 F,N,6注释同上，助记：
总电缆长度=平均电缆长度+备用电缆长度（平均电缆长度的10%）+端接容差（取值6~10间）
四、电缆箱数
计算出以上数字，再根据电缆生产商每箱电缆标准长度（90m~5km不等，分卷盘和卷筒两种装箱形式）计算出需要多少箱电缆了。
X=L/k
其中 L注释同上；k为特定电缆生产商每箱电缆标准长度。
注：以上公式不仅仅适用于综合布线工程电缆用料计算，也可参考应用于其它适合电缆布放作业。
综合布线用量计算公式
一、确定电缆的长度要计算整座楼宇的水平布线用线量和光纤用量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。

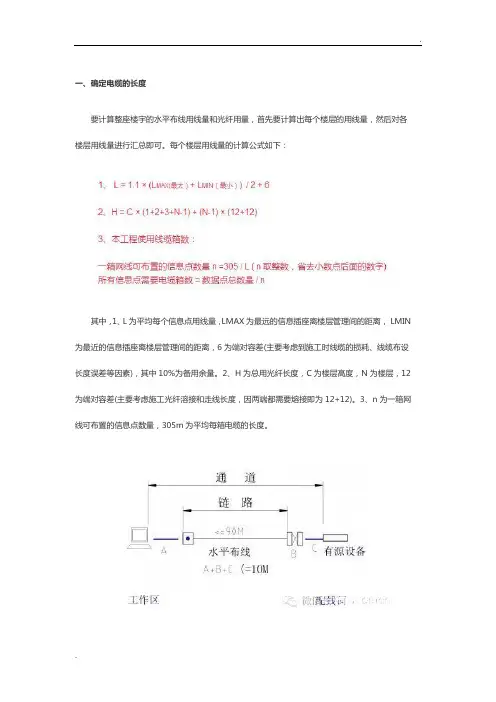

每个楼层用线量的计算公式如下：其中，1、L为平均每个信息点用线量，LMAX为最远的信息插座离楼层管理间的距离，LMIN 为最近的信息插座离楼层管理间的距离，6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)，其中10%为备用余量。
2、H为总用光纤长度，C为楼层高度，N为楼层，12为端对容差(主要考虑施工光纤溶接和走线长度，因两端都需要熔接即为12+12)。
3、n为一箱网线可布置的信息点数量，305m为平均每箱电缆的长度。
二、应用示例大楼共5层，层高3.5米，楼长40米，楼宽30米，每层信息点数为60个，弱电井设于楼的一角，配线间与弱电井在同一角，为10平方米小房间,水平电缆最长Lmax=60米，最短Lmin=15米。
估算出整座楼宇的用线量。
1、每个信息点平均长度：L = 1.1 ×(LMAX+LMIN(最小)) / 2 + 6 = 1.1 ×(60+15)/ 2 + 6 = 47.25米2、室内光缆长度：H = 3.5 ×(1+2+3+4) + 4 ×(12+12) = 131米3、n = 305 / 47.25 = 6.45 取N = 6(即一箱网线可以布6个信息点)所有信息点需要电缆数据用缆= 数据点总数量/ n = 5 x 60 / 6 = 50(箱)综合布线线缆计量单位长度：本工程使用线缆箱数：数据用缆A=50箱(注意：在计算工程中所需线缆的箱数时，因为网络线不容许接续，即每箱零头要浪费，所以切不可用：本工程使用线缆箱数= L ×信息点数量/ 305)。
线缆计算公式
综合布线的线缆计算公式
常见线缆计算公式:
1、整数用线量（总长度M）=楼层*每层用线量
2、订货总量（总长度M）=所需总长+所需总长*10%+总点数*6
每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数
3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2 注：得出的长度为英尺
用线箱数计算
用线箱数=总长度（单位米）/305+1
用线箱数=总长度（英尺）/1000+1
l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）l总长=l平均*信息点数
upt箱数=roundup（l总长/305，0）+n（自定数量）
价格=utp箱数*单价
管槽线缆容量对照表
1 PVC槽（型号） 20*10 24*14 39*19 59*2
2 99*27 99*40
2 五类线（根数） 2 4 9 16 32 48
3 PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф50
4 五类线（根数） 2 3 6 9 1
5 24
5 度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100
6 五类线（根数）
7 15 22 30 60 120
容量公式：管槽容量=INT（管槽面积*K）对CAT5 UTP来说K=0.012
例如： 100*100的桥架
算法： 100*100*0.012
结果： 120根
另一种算法
100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积
注：规范要求弱电的槽满率是40%,强电的槽满率是50%。
综合布线设计中的常用计算公式
综合布线设计中的常⽤计算公式1、现场压接跳线RJ45所需的数量R J 4 5头的需求量⼀般⽤下述⽅式计算：RJ-45头的需求量公式： m=n*4+n*4*15%m:表⽰RJ-45接头的总需求量n:表⽰信息点的总量 4：表⽰每个信息点要准备4个RJ-45头n*4*15%:表⽰富余量2. 信息模块的需求量信息模块的需求量公式： m=n+n*3%m：表⽰信息模块的总需求量n:表⽰信息点的总量n*3%：表⽰富余量3. 线缆⽤量计算线缆⽤量计算⽅式：(1) 可靠算法： C=0.55×(L+S)+6 F=Floor(305/C) B=Ceiling(n/F) 式中：L—离FD最远信息插座的距离;S—离FD最近信息插座距离;C—平均每个信息点的电缆长度;F—每箱双绞线能安装的信息点数量;Floor()—向下取整Ceiling()—向上取整B—所需电缆总箱数(305⽶/箱);n—信息点数量。
(2) 估算法：先求出总线缆⽤量，再除以每箱线的标准长度，可得到所需线缆的箱数，再加上富余量。
每个楼层⽤线量（m）的计算公式如下：C=[0.55*(L+S)+6]*nC:每个楼层的⽤线量；L:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备⽤系数6：端接容差所需电缆总箱数(305⽶/箱)：B: 所需电缆总箱数(305⽶/箱)∑C: 各层电缆长总和2:线缆箱数的富余量，信息点越多，富余量越⼤。
4. 对槽、管规格的选择(1) 查表法：根据槽(管)内需要容纳的线缆数量去查表得到所需槽、管的规格型号。
(2) 估算法：在选择线槽时,线槽的截⾯积=⽔平线缆⾯积×3。
(3) 精确算法：槽(管)截⾯积=(n×线缆截⾯积)/[70%×(40%～50%)] 式中：n——⽤户所要安装的多少条线(已知数);线缆截⾯积——选⽤的线缆⾯积;70%——布线标准规定允许的空间;40%～50%——线缆之间浪费的空间。
弱电工程各个系统的线缆数量计算方法
弱电工程各个系统的线缆数量计算方法，弱电小白必看内容一、综合布线系统1.1 水平子系统，线缆用量计算方法：•电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）••实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)••每箱线缆布线根数=每箱电缆长度/实际电缆平均长度••电缆需要箱数=信息点总数/每箱线缆布线根数•注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2 主干子系统，铜线缆用量计算方法：•电缆平均长度=（最远IDF距离+最近IDF距离）/2••实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)••每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度••电缆需要轴数= IDF的总数/每箱线缆布线根数•注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3 主干子系统，光缆用量计算方法：•光缆平均长度=（最远IDF距离+最近IDF距离）/2••实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)••光缆需要总量=IDF的总数×实际光缆平均长度•注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF 的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
二、有线电视系统2.1 星型布线计算法：此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端（插座）独立敷设一根射频电缆到相应的弱电间与分支分配器联接。
综合布线系统线缆基本计算方法,小本本记下来
综合布线系统线缆基本计算方法，小本本记下来弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用，本篇文章分系统介绍弱电线缆估算方法。
一、综合布线系统1.1水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+近来信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+（端接容限，通常取6）每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、近来信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2主干子系统，铜线缆用量计算方法：电缆平均长度=（最远IDF距离+近来IDF距离）/2实际电缆平均长度=电缆平均长度×1.1+（端接容限，通常取6）每轴线缆布线根数=每轴电缆长度/实际电缆平均长度电缆需要轴数=IDF的总数/每箱线缆布线根数注：最远、近来IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，重要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数依照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3主干子系统，光缆用量计算方法：光缆平均长度=（最远IDF距离+近来IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+（端接容限，通常取6）光缆需要总量=IDF的总数×实际光缆平均长度注：最远、近来IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，重要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
综合布线网线度的计算公式
计算需要多少线的公式1、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。
55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余不按公式的算法：按公式算线长,以我的经验是一定不准的但是也没有一定准确方法在施工的过程里还有不可预测的变动呢我们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米以内设计院设计图纸的时候一定也会考虑到那么一般情况下最短的线应该在十米左右,最长的线在九十米左右(留十米的余量)平均一下,每根线在五十米左右如果穿越楼层的话,每根再加个楼层高度就可以了误差不会太大最关键还是要看现场情况,以及要熟练看懂图纸,这个是要时间和磨练的RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×3。
综合布线工程量的计算方法
综合布线工程量的计算方法在智能化工程之前，做好充足的预算是很重要的。
那么智能化工程怎样做预算？如何算工程量呢？这就需要掌握方法了，这里有些经验，供大家参考。
1、设备材料的计算1、线缆的计算：L = 1.1 × (LMAX(最大)+ LMIN(最小))/ 2 + 6其中：L：为平均每个信息点用线量；LMAX：为最远的信息插座离楼层管理间的距离；LMIN：为最近的信息插座离楼层管理间的距离；6：为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)，其中10%为备用余量。
一箱网线可布置的信息点数量n=305 / L ( n 取整数，省取小数点后面的数字)本工程使用线缆箱数：线缆箱数= 数据点总数量/ n*1.1(考虑到线材布放的损耗及留有一定的余量)当然也可以使用电缆长总和来计算所需电缆箱数。
总共所需电缆箱数=各层电缆长总和/305米*1.1 (1.1考虑的是留有一定的余量)注意：1、总点数=数据+语音还有一点请注意网线的数量一般为300米左右，不到305米，如果这个工程线缆数量比较大的时候，这个也有考虑。
比如穿线设备端预留的线缆长度，也要综合考虑，这个也会根据您的施工队伍的整体施工工艺来判断。
2、模块的计算：为信息点的数量；3、双口面板的数量：总点数/2;4、48口配线架的计算：总点数/48，如果有子配线间应分别计算，即各自覆盖的信息点数/48，然后相加。
5、机柜跳线：从配线架跳接到交换机的跳线+交换机之间的级联线。
6、RJ45头：(机柜跳线+工作站跳线)×2×1.1;7、RJ45头护套：为RJ45头的数量；8、三类大对数的数量：从弱电井通过桥架到机房的距离+富裕量(大一些，因为大对数不能连接的);9、110DW2-100FT配线架(2U)：一个为100对；10、110过线槽：与110配线架的数量一致；11、110背板(4U)：110DW2-100FT配线架数量/2;12、110C4连接块(每包10个)：110DW2-100FT配线架为100对，即100部电话，它由四部分组成，每一部分为25对，即由5个C4连接块和1个C5连接块组成(5×4+1×5=25)，也就是说，100对大对数需要20个C4连接块和4个C5连接块。
线缆计算方法
智能化系统工程线缆用量计算方法1、综合布线系统：1.1、水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+(机柜安装通常取6米，)线缆总长度= 实际电缆平均长度*数点位数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2 、主干子系统，铜线缆用量计算方法：电缆平均长度 =（最远ID F距离+最近IDF距离）/2实际电缆平均长度 = 电缆平均长度×1.1+(端接容限，通常取6米)线缆总长度= 实际电缆平均长度*线缆条数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
1.3、主干子系统，光缆用量计算方法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆总长度=实际光缆平均长度×光缆总条数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
2、安全防范系统2.1、电视监控系统2.1.1视频电缆、电源线计算方法：电缆平均长度=（最远摄像机距离+最近摄像机距离）/2实际电缆平均长度＝电缆平均长度×1.1+(端接容限，通常取6)电缆需要总数＝摄像机总数x实际电缆平均长度 (米)注：最远、最近摄像机距离是指从安防监控中心机房到离安防机房最远、最近摄像机的实际距离，（注意楼层高度）。
当有群楼的长、宽、与主楼（标准层）的长、宽有较大差距时，要求按照群楼、主楼分别计算实际电缆平均长度。
综合布线常用线缆用量计算公式
一直有朋友问到我们综合布线的线缆用量怎么定，其实这个是在施工当中的普遍问题，大部分的施工人员会遇到，趁着五一，本期我们就来一起了解一下关于这方面计算的公式，供大家参考，主要有这三类公式。
一、RJ-45头与信息模块的需求量R J-45头的需求量：m=n*4+n*4*15%m:表示R J-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量二、每层楼用线量1、每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差当然，每层楼的用线量还有第二种算法，是根据信息插座的数量来计算，这个在项目中可以灵活运用，可以看下面公式。
2、C=[0.55(F+N)+6]*mC每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离m为每层信息插座的数量三、用线箱数1、最长的线距+最短的线距)/2=平均值(平均值+5米)*点数=总长度总长度/305(标准每箱米数)+2箱=总箱数备注：+的数量也可自己定,第一次的话,宁可多备点,不要事后后悔。
2、每个服务需一条4对非屏蔽双绞线电缆或2芯(62.5/125微米多模)光缆;每个通讯间中水平电缆的总数量=(由通讯间提供服务的工作区的数量)*(每一工作区提供的服务的数量)工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度=(A+B)/2*1.1*C各层电缆长总和=每层电缆长度*楼高总共所需电缆箱数=各层电缆长总和/305米其中：1.1系数是损耗，层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；我们在布线的项目中比较常用的就是这三类公式。
综合布线线缆损耗是多少、线缆用量如何计算
综合布线线缆损耗是多少、线缆用量如何计算综合布线工程施工虽然不难，但是在实际项目中却是有诸多疑问，例如：1、线缆损耗是多少？2、线缆预留是多少？3、线缆用量如何计算？这三个问题，是在项目一开始时，都应该需要弄清楚的。
根据规范《GB 50311-2016 综合布线系统工程设计规范》中介绍到，其中5.3.5 主干电缆和光缆所需的容量要求及配置应符合下列规定：1、对语音业务，大对数主干电缆的对数应按每1个电话8位模块通用插座配置1对线，并应在总需求线对的基础上预留不小于10％的备用线对。
2、对数据业务，应按每台以太网交换机设置1个主干端口和1个备份端口配置。
当主干端口为电接口时，应按4对线对容量配置，当主干端口为光端口时，应按1芯或2芯光纤容量配置。
3、用户接入点配线设备至楼层光缆配线箱之间应采用单根多芯光缆，光纤容量应满足用户光缆总容量需要，并应根据光缆的规格预留不少于10％的余量。
4 建筑物配线设备处各类设备缆线和跳线的配置应符合本规范第5.2.10条的规定。
根据规范《GB 50311-2016 综合布线系统工程设计规范》中介绍到：室内光缆预留长度应符合下列规定：1)光缆在配线柜处预留长度应为3m～5m；2)光缆在楼层配线箱处光纤预留长度应为1m～1.5m；3)光缆在信息配线箱终接时预留长度不应小于0.5m；4)光缆纤芯不做终接时，应保留光缆施工预留长度。
光缆敷设安装的最小静态弯曲半径应符合表7.6.6的规定。
三、综合布线线缆用量计算如何计算综合布线线缆用量，我们有两种方法。
方法一、估算法估算法就是观察现场信息点位最远水平距离，与最近水平距离，通过公式进行计算。
公式计算法电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H （H－楼层高）这个是每个点位的线缆用法，然后算量总点位数，这里面有一点大家不忘了，就是损耗，一般按1.1倍计算线缆。
总结下来就是下面这个表格：填写相关数据，自动计算项目线缆总用量。
弱电工程项目综合布线估算方法和公式
弱电⼯程项⽬综合布线估算⽅法和公式弱电⼯程项⽬综合布线估算⽅法和公式弱电系统中线缆的计算是⼀门技术活，不是简单的⼼算就可以完成的，也有⼀些基本⽅法和公式来套⽤。
⼀、综合布线系统1.1 ⽔平⼦系统，线缆⽤量计算⽅法：电缆平均长度=（最远信息点⽔平距离+最近信息点⽔平距离）/2+2H（H－楼层⾼）?实际电缆平均长度=电缆平均长度×1.1+ (端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点⽔平距离是从楼层配线间（IDF）到信息点的⽔平实际距离，包含⽔平实际路由的距离，若是多层设置⼀个IDF则还应包含相应楼层⾼度。
上⾯的“电缆平均长度”计算公式适应⼀层或三层设置⼀个楼层配线间（IDF）的情形。
1.2 主⼲⼦系统，铜线缆⽤量计算⽅法：电缆平均长度=（最远IDF距离+最近IDF距离）/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到⽹中⼼主配线架（MDF）的实际距离，主要取决于楼层⾼度和弱电井到设备间（MDF）的⽔平距离。
⼤对数电缆对数按照1：2（即1个语⾳点配置2对双绞线）计算，并分别选择25/50对电缆进⾏合理设计。
100对⼤对数电缆⼀般不要选择，因施⼯较困难。
1.3 主⼲⼦系统，光缆⽤量计算⽅法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到⽹中⼼主配线架（MDF）的实际距离，主要取决于楼层⾼度和弱电井到MDF的⽔平距离。
光纤芯数、单模、多模的选择若招标⽂件有明确的要求，则按要求设计，通⽤的选择是6芯多模光缆。
