hypermesh常用面板及快捷键

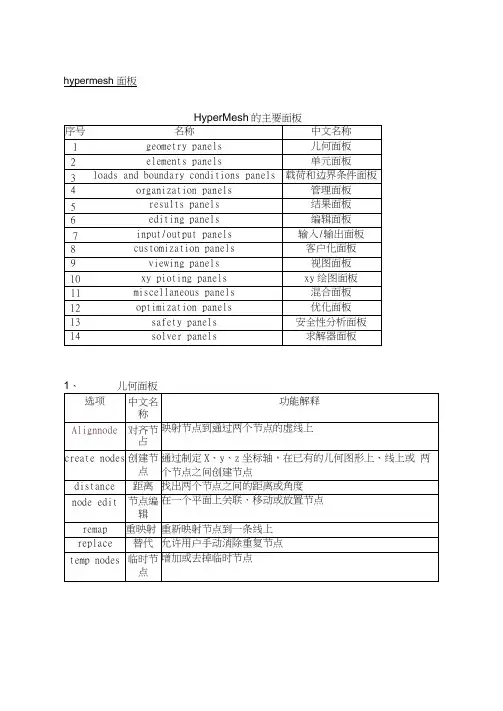

hypermesh 面板

HyperMesh的主要面板

1、几何面板

Nodes（节点）子面板的选项及功能

Lines（线）子面板的选项及功能

Surfaces(曲面)子面板的选项及功能1、单元面板

One-dimensional(一维单元)子面板的选项及功能

shells(壳单元)子面板的选项及功能

Solids子面板的选项及功能

2、载荷和边界条件面板

载荷和边界条件面板3、管理面板

管理面板

4、结果面板

结果面板

6、编辑面板

编辑面板

7、输入/输出面板

输入/输出面板8、客户化面板

客户化面板9、视图面板

视图面板

10、xy绘图面板

Xy绘图面板11、混合面板

混合面板12、优化面板

优化面板

13、安全性分析

安全性分析面板14、求解器面板

求解器面板

Hypermesh中常用快捷键

Hypermesh中常用快捷键

F1 -- Hidden Line 隐藏线

F2 -- Delete 删除（删除任何对象都用此命令）

F3 -- Replace 合并两个节点

F4 -- Distance 测量距离，角度等

F5 -- Mask 隐藏

F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列

F8 -- Create Node 创建节点

F9 -- Line Edit 线编辑（非边界编辑）

F10 -- Check Elem 单元质量检查

F11 -- collectors

F12 -- Automesh 自动网格划分

Shift+F1-F12Ctrl+F1-F6

Key Function key only plus SHIFT plus CTRL key F1hidden line color print slide

F2delete temp nodes slide file

F3replace edges print eps (Note: Works only on UNIX) F4distance translate eps file

F5mask find print b/w eps

F6element edit split JPEG file

F7align node project

F8create node node edit

F9line edit surf edit

F10check element normals

F11collectors organize

F12automesh smooth

a arc 弧形

b back返回以前视图

c center

d display 进入显示面板

f fill以适当比例全图形窗口显示模型

g global 进入Global参数设置面板

h 打开在线帮助文件

m 显示/关闭下面的工具面板

o option 显示选项参数设置面板

p plot 刷新显示

r rotate

s slide 移动缩放，鼠标上下拖动时缩放

t true view 设定视角显示

v 进入user view dialog

w windows

z zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部分Hypermesh中常用英文关键词

dangle摇摆

Warpage翘曲, 扭曲, 热变形

Aspect_Ratio 纵横比屏幕高宽比

Split v.劈开, (使)裂开, 分裂, 分离n.裂开, 裂口, 裂痕

Tria Triaangle trigon n.三角形,

ellipsoid n.椭圆体

project投影计划实施

normals法线

align node对齐节点

surfaces and faces 曲面和表面

duplicate adj.复制的n.复制品vt.复写, 复制

reject否定拒绝

exponential 指数

tol tolerance 公差

mandatory命令的, 强制的, 托管的

retrieve v.重新得到n.找回

centroid n. 质心

trim adj. 整齐的, 整洁的vt. 整理, 修整, 装饰

morph 变形

Solid 体

Connectors 焊点

Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体

equivalency n. 相等, 等价

skew adj. 歪斜的

abort异常中断, 中途失败

biasing偏置, 偏压

algorithm [数]运算法则

curvature弯曲, 曲率

chordal弦的似弦的

Interior Angle 内角

Aspect Ratio 长宽比

Skew Angle 扭曲程度

Warp Angle 翘曲度
