平键和键槽的尺寸表

平键和键槽的尺寸表

平 键 和 键 槽 的 剖 面 尺 寸 (GB1095-79)
注:1.在工作中轴槽深用t或(d-t)标注,轮毂槽深用(d+t1)标注。

2.(d-t)和(d+t1)的偏差按相应的t和t1的偏差选取,但(d-t)的偏差值应取负号。

3.除轴伸外,在保证传递所需转矩条件下,允许采用较小剖面的键。

但t 和t1的数值必要时应重新计算,使轴槽 及轮毂槽与键的接触高度各为 h/2。

4.表中“较松键联接”的偏差值适用于导向平键的联接。

5.平键轴槽的长度偏差用H14。

6.轴槽及轮毂槽宽b对轴及轮毂轴心线的对称度公差按7~9级(GB1184-80)选取。

7.当平键的长度与宽度之比 L/b ≥8时,键的两侧面在长度方向的平行度公差应符合下列规定:b≥6mm,按7级; b≥8~36mm,按6级(GB1184-80附录);b≥40mm,按5级。

平键和键槽的标准尺寸规格表

平键和键槽的标准尺寸规格表

1,在工作图中,轴槽槽深用t或(d-t)标注,轮毂槽深按d+t1标注
2,d-t和d+t1的偏差按相应的t和t1的偏差选取,但d-t的偏差应取负值
3,除轴外,在保证所需转矩的条件下,允许采用较小剖面的键,但t和t1必要时需从新计算,使键槽与键的接触高度各为h/2
4,表中较松键的链接的偏差适用于导向平键的联接
5,平键的槽长偏差用H14
6,轴槽及轮毂槽宽b对轴及轮毂中心线的对称度的公差按7~9级(gb1184-80)7,当平键长度与宽度比,即L/b>8时,键的两侧面在长度方向的平行度应符合下列规定:b《6mm,按7级,b》8~36时,按6级,b》40时,按5级。

8,需要时,键允许起键螺孔。

普通平键型式尺寸(GB1036-79)
A, b 偏差代号h9,粗糙度3.2,键高h偏差代号h11,粗糙度12.5。

B,键槽宽粗糙度取3.2,高度面粗糙度取12.5.
C,长度L公差等级按h14
键长L系列:6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,70,80,90,100,
110,125,140,160,180,200,220......。

国标键槽标准尺寸规格表

国标键槽标准尺寸规格表

国标键槽标准尺寸规格表摘要:I.键槽标准尺寸概述A.国标键槽标准尺寸的定义与意义B.国标键槽标准尺寸的应用范围II.国标键槽标准尺寸规格表A.平键槽标准尺寸1.轴槽深与毂槽深2.键的公称尺寸B.半圆键槽标准尺寸1.轴槽深与毂槽深2.键的公称尺寸C.楔键槽标准尺寸1.轴槽深与毂槽深2.键的公称尺寸D.切向键槽标准尺寸1.轴槽深与毂槽深2.键的公称尺寸III.国标键槽标准尺寸的选择与使用A.选择合适的键槽标准尺寸1.根据轴的直径选择键的公称尺寸2.根据轮毂的宽度确定键槽的长度B.键槽标准尺寸的使用1.安装键槽2.键槽的配合方式IV.国标键槽标准尺寸的意义与作用A.提高机械连接的稳定性和可靠性B.促进机械制造业的发展和进步正文:国标键槽标准尺寸是机械制造业中一个重要的标准参数,对于保证机械连接的稳定性和可靠性具有至关重要的作用。

本文将详细介绍国标键槽标准尺寸的定义、规格表以及选择和使用方法。

首先,我们需要了解国标键槽标准尺寸的定义和意义。

国标键槽标准尺寸是指根据国家相关标准规定,用于描述键槽的形状、尺寸和配合要求的一系列参数。

这些参数包括键槽的轴槽深、毂槽深、键的公称尺寸等,对于保证机械连接的稳定性和可靠性具有重要作用。

接下来,我们来看一下国标键槽标准尺寸规格表。

根据国家相关标准规定,国标键槽标准尺寸主要包括平键槽、半圆键槽、楔键槽和切向键槽等。

每种键槽标准尺寸都包括轴槽深、毂槽深和键的公称尺寸等参数。

这些参数需要根据具体的轴直径和轮毂宽度进行选择,以满足机械连接的要求。

在了解了国标键槽标准尺寸的定义和规格表之后,我们还需要了解如何选择和使用这些标准尺寸。

在选择键槽标准尺寸时,需要根据轴的直径选择合适的键的公称尺寸,并根据轮毂的宽度确定键槽的长度。

在实际使用过程中,还需要根据具体的配合要求进行键槽的安装和配合,以保证机械连接的稳定性和可靠性。

总之,国标键槽标准尺寸在机械制造业中具有重要的意义和作用,对于提高机械连接的稳定性和可靠性具有至关重要的作用。

平键和键槽标准尺寸规格表

平键和键槽标准尺寸规格表

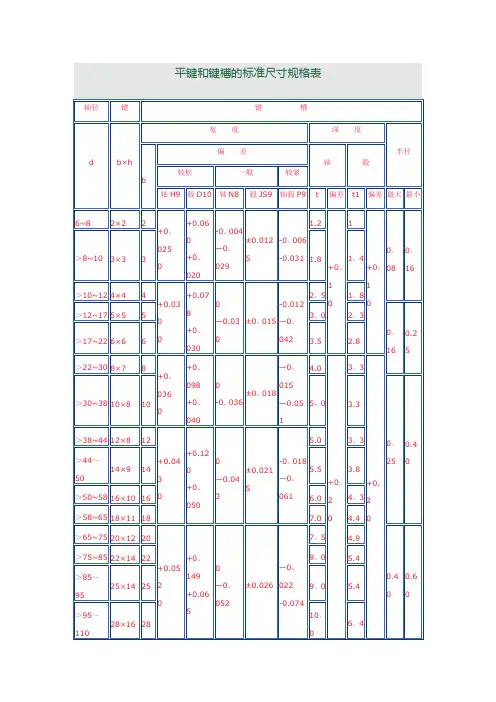

平键和键槽的标准尺寸规格表轴径键键槽d b×h宽度深度半径b偏差轴毂较松一般较紧轴H9毂D10轴N8毂JS9轴毂P9t偏差t1偏差最大最小6~82×22+0.0250+0.06+0.02-0.004-0.029±0.0125-0.006-0.0311.2+0.11+0.10.080.16>8~103×33 1.8 1.4>10~124×44+0.030+0.078+0.03-0.03±0.015-0.012-0.0422.5 1.8>12~175×55 3.0 2.30.1 60.2 5>17~226×66 3.5 2.8>22~308×78+0.0360+0.098+0.04-0.036±0.018-0.015-0.0514.0+0.23.3+0.2>30~3810×810 5.0 3.30.2 50.4 0>38~4412×812+0.0430+0.12+0.05-0.043±0.0215-0.018-0.0615.0 3.3>44~5014×914 5.5 3.8>50~5816×1016 6.0 4.3>58~6518×11187.0 4.4>65~7520×1220+0.05 20+0.149+0.065-0.052±0.026-0.022-0.0747.5 4.90.40.6>75~8522×14229.0 5.4>85~9525×14259.0 5.4>95~11028×162810.6.4>32×1832+0.06+0.180 ±0.031-0.0211.7.41,在工作图中,轴槽槽深用t或(d-t)标注,轮毂槽深按d+t1标注2,d-t和d+t1的偏差按相应的t和t1的偏差选取,但d-t的偏差应取负值3,除轴外,在保证所需转矩的条件下,允许采用较小剖面的键,但t和t1必要时需从新计算,使键槽与键的接触高度各为h/24,表中较松键的链接的偏差适用于导向平键的联接5,平键的槽长偏差用H146,轴槽及轮毂槽宽b对轴及轮毂中心线的对称度的公差按7~9级(gb1184-80)7,当平键长度与宽度比,即L/b>8时,键的两侧面在长度方向的平行度应符合下列规定:b《6mm,按7级,b》8~36时,按6级,b》40时,按5级。

平键和键槽的标准尺寸规格表

平键和键槽的标准尺寸规格表

平键和键槽的标准尺寸规格表轴径键键槽d b×h宽度深度半径b偏差轴毂较松一般较紧轴H9毂D10轴N8毂JS9轴毂P9t偏差t1偏差最大最小6~82×22+0。

0250+0.06+0。

020-0。

004—0。

029±0.0125-0。

006-0.0311.2+0。

11+0。

10。

080。

16>8~103×33 1.81。

4>10~124×44+0.030+0.078+0。

030—0.03±0。

015-0.012—0。

0422。

51。

8>12~175×553。

02。

30。

160.2 5>17~226×66 3.5 2.8>22~308×78+0。

0360+0。

098+0。

040-0。

036±0。

018—0。

015—0.0514.0+0。

23。

3+0.2>30~3810×8105。

0 3.30。

250.4 0>38~4412×812+0.04 30+0.12+0。

050—0.043±0.0215-0。

018—0。

0615.03。

3>44~5014×914 5.5 3.8>50~5816×1016 6.04。

3>58~6518×11187.0 4.4>65~7520×1220+0.05 20+0。

149+0.065—0。

052±0.026—0。

022-0.0747。

5 4.90.40.6>75~8522×14229。

0 5.4>85~9525×14259。

0 5.4>95~11028×162810。

6。

41,在工作图中,轴槽槽深用t或(d—t)标注,轮毂槽深按d+t1标注2,d-t和d+t1的偏差按相应的t和t1的偏差选取,但d—t的偏差应取负值3,除轴外,在保证所需转矩的条件下,允许采用较小剖面的键,但t和t1必要时需从新计算,使键槽与键的接触高度各为h/24,表中较松键的链接的偏差适用于导向平键的联接5,平键的槽长偏差用H146,轴槽及轮毂槽宽b对轴及轮毂中心线的对称度的公差按7~9级(gb1184-80)7,当平键长度与宽度比,即L/b>8时,键的两侧面在长度方向的平行度应符合下列规定:b《6mm,按7级,b》8~36时,按6级,b》40时,按5级.8,需要时,键允许起键螺孔。

平键和键槽的标准尺寸规格表

平键和键槽的标准尺寸规格表

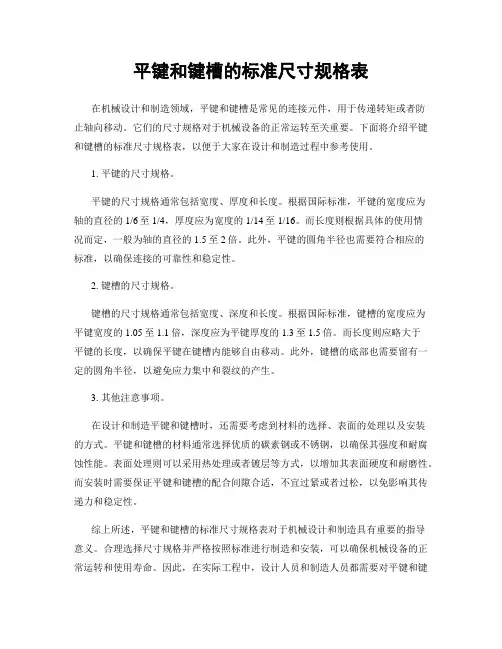

平键和键槽的标准尺寸规格表在机械设计和制造领域,平键和键槽是常见的连接元件,用于传递转矩或者防止轴向移动。

它们的尺寸规格对于机械设备的正常运转至关重要。

下面将介绍平键和键槽的标准尺寸规格表,以便于大家在设计和制造过程中参考使用。

1. 平键的尺寸规格。

平键的尺寸规格通常包括宽度、厚度和长度。

根据国际标准,平键的宽度应为轴的直径的1/6至1/4,厚度应为宽度的1/14至1/16。

而长度则根据具体的使用情况而定,一般为轴的直径的1.5至2倍。

此外,平键的圆角半径也需要符合相应的标准,以确保连接的可靠性和稳定性。

2. 键槽的尺寸规格。

键槽的尺寸规格通常包括宽度、深度和长度。

根据国际标准,键槽的宽度应为平键宽度的1.05至1.1倍,深度应为平键厚度的1.3至1.5倍。

而长度则应略大于平键的长度,以确保平键在键槽内能够自由移动。

此外,键槽的底部也需要留有一定的圆角半径,以避免应力集中和裂纹的产生。

3. 其他注意事项。

在设计和制造平键和键槽时,还需要考虑到材料的选择、表面的处理以及安装的方式。

平键和键槽的材料通常选择优质的碳素钢或不锈钢,以确保其强度和耐腐蚀性能。

表面处理则可以采用热处理或者镀层等方式,以增加其表面硬度和耐磨性。

而安装时需要保证平键和键槽的配合间隙合适,不宜过紧或者过松,以免影响其传递力和稳定性。

综上所述,平键和键槽的标准尺寸规格表对于机械设计和制造具有重要的指导意义。

合理选择尺寸规格并严格按照标准进行制造和安装,可以确保机械设备的正常运转和使用寿命。

因此,在实际工程中,设计人员和制造人员都需要对平键和键槽的尺寸规格有清晰的了解,并严格按照标准要求进行操作,以确保产品质量和性能达到预期的要求。

总之,平键和键槽作为常见的连接元件,在机械设计和制造中扮演着重要的角色。

通过了解其标准尺寸规格表,并严格按照标准要求进行设计和制造,可以有效提高机械设备的可靠性和稳定性,为工程项目的顺利进行提供有力的支持。
