水电站建筑物课程设计模板
水电站建筑物课程设计样板图
水电站建筑物课程设计样板图
关于样板图的几点说明：
1.此套图纸仅供参考，图中也有很多布置和结构问题，请看懂之后作为参考，不能一一照搬；
2.图纸材料标注详细，完整，可以参考；
3.图纸总体尺寸和文字标注不完全，具体布置和结构问题根据各张图纸，下有说明，不一定完全，请将布置设计图给老师检查；
4.此图打印可调整为A4，不清楚的地方请答疑。

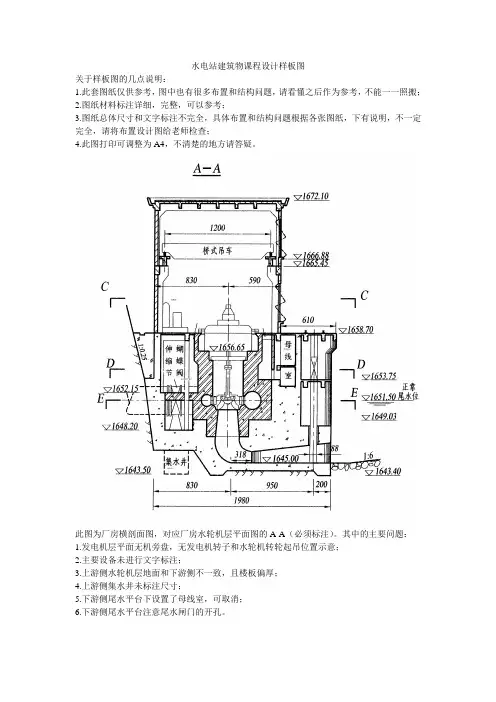

此图为厂房横剖面图，对应厂房水轮机层平面图的A-A（必须标注）。
其中的主要问题：
1.发电机层平面无机旁盘，无发电机转子和水轮机转轮起吊位置示意；
2.主要设备未进行文字标注；
3.上游侧水轮机层地面和下游侧不一致，且楼板偏厚；
4.上游侧集水井未标注尺寸；
5.下游侧尾水平台下设置了母线室，可取消；
6.下游侧尾水平台注意尾水闸门的开孔。
1.发电机层平面图和水轮机层平面图，详细位置见横剖面图的C-C，D-D；（必须标注）
2.发电机层未布置机旁盘（位置和横剖面一致）；
3.发电机层大门可只设置在安装间；
4.安装间请布置一台机组检修的4大件；
5.发电机层必须设计起重机吊钩极限线，点化线表示；
6.水轮机层平面上下游侧不同高，注意设计时要解决的问题；
7.水轮机层下游侧可不考虑设计母线廊道。
1.蜗壳层向上的楼梯可不设计为旋转楼梯；
2.尾水管进人孔E-E没剖到，应该为虚线表示；
3.蝶阀室的立柱可取消。
《水电站建筑物》课程设计——吉达水电站厂房设计共21页
目录一、摘要 (1)二、引言 (2)三、基本资料 (3)1 工程基本情况 (3)2 工程特性表 (5)四、厂房设计说明书 (8)1 绘制蜗壳单线图 (8)1.1 蜗壳形式 (8)1.2 选择蜗壳主要参数 (8)1.3 蜗壳水力计算 (9)2 尾水管单线图的绘制 (10)3 设计转轮流道尺寸 (12)4 厂房起重设备设计 (13)5 主厂房轮廓尺寸设计 (14)5.1 厂房总长度的确定 (14)5.2 主厂房宽度的确定 (14)5.3 厂房各层高程确定 (18)5.4 安装间设计 (21)6 厂区布置 (21)7 副厂房设计 (23)8 主变压器、开关站和输电线路 (24)9 主厂房内部布置 (24)10 结构设计 (25)11 厂房混凝土分期浇筑 (25)12 总结 (26)一、摘要本次课程设计是在已知吉达水电站相关数据的基础上，对其厂房进行设计，具体设计内容如下：1、首先由给定的基本数据查找或查阅有关的工具书确有关机组和设备的尺寸；2、根据已知数据绘出蜗壳与尾水管单线图，拟定转轮流道、座环等尺寸；3、选择厂房起重设备，并摘录该设备相关参数，以供后续计算时取用；5、根据已知数据，结合工程经验及导师意见，设计厂房轮廓尺寸；6、进行厂区布置，按要求设计两种布置方案，并结合各种工程、经济因素进行必选后最终确定一种布置方案；7、进行厂房布置：①对厂房的结构布置的考虑，包括：a．主厂房的分缝 b．一、二期混凝土的划分c．止水的设置 d．下部块体结构的布置 e．上部结构布置②厂房机电设备的布置，主要包括以下五个方面的布置：a.电站主要线路系统设计b．水轮机调速系统及相应的操作柜和机旁盘布置c. 主厂房内各层设备布置d. 厂内起重设备布置 e. 厂内交通安排③副厂房的布置及参考面积二、引言水电站厂房是水电站主要建筑物之一，是将水能转化为电能的综合工程设施。
厂房中安装水轮机、水轮发电机和各种各种辅助设备。
通过能量转换，水能发电机发出电能，经变压器、开关站等输入电网送往用户。
水电站课程设计
水电站课程设计第一部分基本资料某水电站为混合式开发，枢纽由挡水建筑物，泄水建筑物，引水建筑物及水电站厂房组成，装机容量2?17MW ，厂房处平均地面高程350.00米。
1.水位经分析正常蓄水位为414.4米，死水位为399.6米。
尾水位：尾水渠水位流量关系见下表：2.供水方式：集中供水。
3.水头：水电站水头范围：H max =63m, H min =45m, 平均水头H av =51.5m 。
4.引水系统布置：引水隧洞长3000.00米，洞径5.5米，压力钢管由水平段（长50.00米）上斜坡段（长58.00米，坡角为18.43度），下斜坡段（长58.00米，坡角18.4度），和下水平段（长10.00米）组成，之后与蜗壳进口连接，机组间距为14.00米。
第二部分设计内容一．水轮机型号及主要参数：（一）水轮机型号选择：根据该水电站的水头变化范围45-63m ，在水轮机系列型谱表查出适合的机型有HL230和HL220两种，现在将这两种水轮机作为初选方案，分别求出其有关参数，并进行比较分析。
（二）HL220型水轮机方案的主要参数选择： 1.转轮直径D 1计算查书表3-6和图3-12可得HL220型水轮机在限制工况下的单位流量'1m Q =1150L/S=1.15m 3/s ，其中效率m η=89.0%，由此可初步假定原型水轮机该工况下的单位流量'1Q ='1m Q =1.15m 3/s, 效率η=91.0%，上述的'1Q ，η和N r =17000/0.95=17895KW, H r =51.5m ，代入D 1=ηr r rH H Q N '181.9可得D 1=2.172, 选用与之接近而偏大的标称直径为D 1=2.25m 。
2.转速n 计算查表3-4可得HL220型水轮机在最优工况下单位转速'10m n =70r/min ，初步假定'10n ='10m n ，将已知的'10n 和H av =51.5m ，D 1=2.25m ，代入n=1`1D Hn =223.2r/min ，选用与之接近而偏大的同步转速n=250r/min. 3.效率及单位参数修正查表3-6可得HL220型水轮机在最优工况下的模型最高效率为max M η=91.0%，模型转轮直径为D 1M =0.46m ，根据公式m ax η=1-（1-Mmas η）511D D M得max η=93%，则效率修正值为η?=93%-91.0%=2.0%，考虑到模型与原型水轮机在制造工艺质量上的差异，常在已求得的η?中再减去一个修正值ξ。
某水电站设计课程设计 精品
第一章原始资料及设计条件1.1 概述1.1.1 工程概况某水电站位于沅水一级支流巫水下游峡谷河段，下距会同县若水乡镇2km，距洪江市15km。
坝址下游2km有洪江～绥宁省级公路从若水乡镇经过，交通较为便利。
该工程初拟正常蓄水位191m，迥水至高椅坝址，库容0.0708亿m3，装机16MW，是一座以发电为主，兼有防洪、旅游等综合效益的水电工程，枢纽建筑物由溢流闸坝、重力式挡水坝、右岸引水发电隧洞和引水式厂房组成。
1.2工程等别和建筑物级别本工程以发电为主，兼有防洪、旅游等综合效益。
水库正常蓄水位191m时库容为0.0708亿m3，电站装机容量为16MW，根据水利水电工程等级划分的规定，工程规模为小（1）型，工程等别为Ⅳ等。
永久性建筑物闸坝、电站厂房等属4级建筑物，临时建筑物属5级。
1.2 水文气象资料1.2.1 洪水各频率洪峰流量详见下表表1-1 坝址洪峰流量表1.2.2 水位～流量关系曲线：表1-2 下坝址水位～流量关系曲线表高程系统：85黄海表1-3 上坝址水位～流量关系曲线表 高程系统：85黄海表1-4 厂址水位～流量关系曲线表 高程系统：85黄海多年平均含沙量：0.0893/m kg ； 多年平均输沙量：22.05万t ；设计淤沙高程：169.0m ；淤沙内摩擦角：10˚；淤沙浮容重：0.93/m t 。
1.2.4 气象多年平均气温：16.6˚C ；极端最高气温：39.1˚C ；极端最低气温：-8.6˚C ；多年平均水温：18.2˚C ；历年最高气温：34.1˚C ；历年最低气温：2.1˚C ；多年平均风速：1.40s m /； 历年最大风速：13.00s m /，风向：NE ；水库吹程：3.0km ；最大积雪厚度：21cm ；基本雪压：0.252/m KN 。
1.3 工程地质与水文地质1.3.1 工程地质资料(1)该工程区地震基本烈度小于Ⅵ度，不考虑地震荷载。
(2) 基岩物理力学指标上坝址：饱和抗压强度：20～30MPa ；抗剪指标：岩砼/f =0.6～0.65；抗剪断指标：'f=0.8～0.9 ；'c=0.7～0.8MPa。
《水电站课程设计》word版
目录1.工程概况及设计资料 (1)1.1工程概况 (1)1.2设计资料 (1)2.设备尺寸确定 (5)2.1蜗壳尺寸确定 (5)2.2尾水管尺寸确定 (5)2.3水轮机转轮尺寸确定 (6)2.4发电机尺寸确定 (7)2.5吊车尺寸确定 (7)3.主厂房平面尺寸 (7)3.1机组段长度L1 (7)3.2端机组段长度L2 (8)3.3主厂房宽度 (8)3.4安装场长度B (8)4.主厂房平面布置 (9)4.1发电机层 (9)4.2水轮机层 (9)4.3蜗壳层 (9)5.主厂房剖面设计 (9)5.1水轮机安装高程Zs (9)5.2主厂房开挖高程∇挖 (9)5.3水轮机层地面高程 (10)5.4发电机装置层高程 (10)5.5发电机层楼板高程 (10)5.6吊车轨顶高程∇轨 (10)5.7屋顶高程∇屋顶 (10)6.厂房辅助设备布置 (11)6.1油系统的布置 (11)6.2压气系统的布置 (11)6.3供水系统 (11)6.4排水系统 (12)7.厂房电气设备布置 (12)8.主要副厂房的布置 (12)9.厂区枢纽布置 (12)1.工程概况及设计资料1.1工程概况湘贺水利枢纽位于向河上游，河流全长270公里，流域面积6000平方公里属于山区河流。
本枢纽控制流域面积1350平方公里，总库容22.15亿立方米，为多年调节水库。
本枢纽的目标是防洪和发电。
主要建筑物有重力拱坝，坝高77.5米，弧长370米；泄洪建筑物；开敞式溢洪道或泄洪隧洞；发电引水隧洞及岸边地面厂房等工程。
水电站总装机60MW，装机4台，单机15MW。
电站担任工农业负荷，全部建成后担任系统灌溉负荷。
电站厂房位于右岸坝下游几十米处，由引水隧洞供水，主洞内径5.5米，支洞内径3.4米，厂内装置4台混流式立式机组，出线方向为下游，永久公路通至左岸。
1.2设计资料1.2.1水库及水电站特征参数(1)水库水位。
水库校核洪水位140.00m，水库设计洪水位137.00m，水库正常高水位125.00m，水库发电死水位108.00m，设计洪水尾水位77.00m，校核洪水尾水位78.50m。

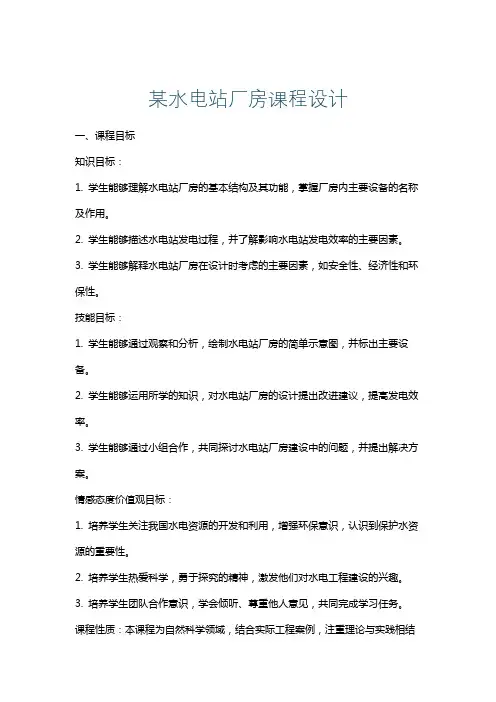

某水电站厂房课程设计
某水电站厂房课程设计一、课程目标知识目标：1. 学生能够理解水电站厂房的基本结构及其功能，掌握厂房内主要设备的名称及作用。
2. 学生能够描述水电站发电过程，并了解影响水电站发电效率的主要因素。
3. 学生能够解释水电站厂房在设计时考虑的主要因素，如安全性、经济性和环保性。
技能目标：1. 学生能够通过观察和分析，绘制水电站厂房的简单示意图，并标出主要设备。
2. 学生能够运用所学的知识，对水电站厂房的设计提出改进建议，提高发电效率。
3. 学生能够通过小组合作，共同探讨水电站厂房建设中的问题，并提出解决方案。
情感态度价值观目标：1. 培养学生关注我国水电资源的开发和利用，增强环保意识，认识到保护水资源的重要性。
2. 培养学生热爱科学，勇于探究的精神，激发他们对水电工程建设的兴趣。
3. 培养学生团队合作意识，学会倾听、尊重他人意见，共同完成学习任务。
课程性质：本课程为自然科学领域，结合实际工程案例，注重理论与实践相结合，提高学生的科学素养和工程观念。
学生特点：六年级学生具备一定的观察、分析能力和动手实践能力，对新鲜事物充满好奇，喜欢探索未知。
教学要求：结合学生特点，注重启发式教学，引导学生主动参与，培养他们独立思考和解决问题的能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 水电站厂房基本结构：介绍厂房的建筑结构，包括坝体、厂房主体、尾水渠等部分，分析各部分的功能及相互关系。
教材章节：《水电工程设计》第二章第二节2. 水电站主要设备：讲解水轮机、发电机、变压器等主要设备的结构和工作原理，以及它们在水电站中的作用。
教材章节：《水电工程设计》第二章第三节3. 水电站发电过程：阐述水从水库流经水轮机、发电机，最终转化为电能的过程，分析影响发电效率的因素。
教材章节：《水电工程设计》第三章第一节4. 水电站厂房设计因素：探讨厂房在设计时需要考虑的安全性、经济性和环保性等因素，分析如何优化设计方案。
水电站建筑物课程设计
课程设计基本资料(一)、流域概况该水电站位于S河流的上游，电站坝址以上的流域面积为20,300km2，本电站属于该河流梯级电站中的一个。
(二)、水利动能本电站的主要任务是发电。
结合水库特性、地区要求可发挥养鱼等综合利用效益。
本电站水库特征水位及电站动能指标见表15000100001500020000264266268270272274276278280水位 (m )流量(m 2/s)图1 下游水位——流量关系曲线目录第一章 引水系统设计第一节 进水口设计 第二节 引水管道设计 第三节 引水道水力计算 第二章 水轮发电机组设计第一节 水轮机的台数、单机容量与型号选择 第二节 水轮机主要参数确定 第三节 蜗壳设计 第四节 尾水管设计第五节 水轮发电机及辅助设备选择 第三章 水电站厂房设计 第一节 厂区枢纽布置 第二节 主厂房尺寸确定 第三节 桥吊选择第四节 主厂房布置设计 第五节 副厂房设计 第四章 结论摘要水电站是以发电为主的项目。
本次设计主要包括：水轮发电机选择、电站厂房布置、引水系统设计。
根据课程设计资料和水电站建筑物设计参考资料确定了相应设计过程，对坝后式水电站设计进行了详细的介绍。
关键词 坝后式水电站；水轮机；电站厂房；引水系统一、引水系统设计由于本电站为坝后式水电站，故进水口的型式为坝式进水口最大引用流量：'max 1max 1Q Q D式中'max Q -------最大引用流量，取为1.43/m s （经选型之后得出） D1--------转轮直径Hr---------设计水头2max 31.4 6.5285.52/Q m s=⨯=视为对称水流取0.55淹没深度：cr S =0.55610.4m =⨯=式中 C--------经验系数0.55~.73，对称进口取小值，侧向进水口取大值。
选取0.55V---------经济流速，经济流速为5~7m,选择6m/sd -------闸门孔口净高考虑冰冻影响为1m ，故淹没深度为：11.4m ，取11.5m 由水电站工程特性表查得：死水位为289m 故进水口底部高程为：28911.510267.5m --=压力管道直径确定： 可用经济流速法确定即max22Q D v π⎛⎫= ⎪⎝⎭v 为经济流速所以：7.8D m ===进水喇叭口设计：由水利设计参考规范： 1.1 1.17.88.58a D m ==⨯=0.50.57.8 3.9b D m ==⨯=进水喇叭口为椭圆：22221x y a b +=a--------取(1~1.5)D,常用1.1D b--------取(1/3~1/2)D,取0.5D故椭圆方程：222218.58 3.9x y +=（平底，三面收缩形式）闸门段设计：选取宽：7.8m, 高:10m渐变段：()BS L x L =- ()Ha L x L =- ()2Dr L x L =-s ——渐变中断面宽度； a ——渐变中断面高度； r ——渐变中角隅园弧半径； L ——渐变段长度；B ——矩形断面起始宽度 H ——矩形断面起始长度； D —— 圆形断面终端直径； x —— 长度变化参数。
《水电站建筑物》课程设计——吉达水电站厂房设计
目录一、摘要。
.。
..。
.。
.。
...。
..。
..。
.。
.。
..。
..。
..。
...。
...。
.。
.。
.。
..。
.1二、引言.。
.。
.。
..。
.。
..。
.。
..。
..。
.。
...。
...。
..。
..。
.。
..。
....。
.2三、基本资料..。
.。
.........。
...。
..。
..。
..。
.。
..。
...。
......。
..。
.。
.....。
.。
..31 工程基本情况..。
..。
.。
......。
.。
..。
.。
..。
.。
......。
..。
...。
...。
.。
.。
.。
.32 工程特性表。
....。
.。
......。
.。
..。
.。
..。
......。
.。
.。
..。
.。
....。
..。
.。
.5四、厂房设计说明书.。
...。
..。
......。
..。
....。
...。
..。
.。
..。
..。
..。
.。
...。
(8)1 绘制蜗壳单线图.。
.。
.....。
.。
.。
.。
..。
.。
.。
..。
.。
..。
..。
..。
..。
.8 1.1 蜗壳形式。
..。
.。
.。
.....。
.。
.。
.。
.。
..。
.。
...。
.....。
..。
.。
..。
81.2 选择蜗壳主要参数..。
..。
..。
.。
.。
..。
..。
...。
..。
.......。
.81.3 蜗壳水力计算..。
.。
..。
....。
..。
..。
.。
..。
.。
..。
.。
.。
......。
..。
.。
92 尾水管单线图的绘制。
.。
.。
.。
.。
.。
..。
....。
..。
...。
.。
.。
.。
...。
...。
.103 设计转轮流道尺寸。
.。
..。
.。
.。
.。
.。
..。
.。
.。
...。
.。
.。
..。
.。
..。
..。
...。
124 厂房起重设备设计。
.....。
..。
.。
...。
..。
.。
.。
.。
....。
.。
....。
..。
.。
.。
135 主厂房轮廓尺寸设计.。
...。
.。
.。
...。
..。
..。
.。
...........。
.。
.。
.。
.。
...。
.14 5.1 厂房总长度的确定...。
大工19春《水工建筑物课程设计》模板及要求【答案】
大工19春《水工建筑物课程设计》模板及要求【答案】水利水电工程一级1.3.2坝型：混凝土重力坝1.3.3坝高：84.9m1.3.4坝长：374.5m1.3.5坝顶宽度：8m1.3.6坝基宽度：60m1.3.7坝顶高程：84.9m1.3.8最大坝宽：60m1.3.9最小坝宽：20m1.4设计荷载本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。
特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。
1.5设计要点1.5.1坝体结构本工程采用混凝土重力坝结构，坝体上部采用梯形截面，下部采用矩形截面，坝顶宽度8m，坝基宽度60m，坝高84.9m，最大坝宽60m，最小坝宽20m。
1.5.2坝基处理为了保证坝体的稳定性和安全性，对坝基进行了充分的处理，包括坝基的平整、加固和防渗处理等。
1.5.3坝体防渗为了防止坝体渗漏，采用了多种措施，包括坝体加厚、防渗帷幕、排水系统等。
1.5.4坝顶设施为了方便坝顶的巡视、检修和管理，设计了坝顶设施，包括巡视道、检修道、排水系统、监测系统等。
1.5.5坝后安全为了保证坝后的安全，采用了多种措施，包括坝后监测系统、应急预案、安全教育等。
1.6设计标准本工程设计采用国家现行规范和标准，包括《水工混凝土结构设计规范》、《水工混凝土结构施工及验收规范》、《水工混凝土结构检验规程》等。
同时，还参考了国内外类似工程的设计和施工经验。
本水库的死库容为0.3亿m3，而最大库容约为5亿m3左右。
根据《水电枢纽工程等级划分及设计安全标准》（DL5180-2003）规定，本工程等别为Ⅱ等，工程规模为大（2）型水库。
水库主要建筑物包括挡水、泄水、引水系统进水口建筑物为2级建筑物，施工导流建筑物为3级建筑物。
在选择坝型时，需要考虑地形、地质、建筑材料和施工条件等因素。
本水库采用混凝土重力坝作为大坝型式。
水电站课程设计
《水电站建筑物》课程设计BL电站计算说明书姓名:学号:指导教师:.年月日基本资料1.1工程概况 根据某市供水和灌溉的需求，于 X 河的丫河口坝址修建 控制流域面积2085km 2，坝址处多年平均径流量X10m 3。
水库属大(2)型，工程等别为n 等，主要建筑物为2级， 用混合坝型，拟建一座坝后式水电站。
电站尾水泄入灌溉渠道， 行发电。
水电站厂房按3级建筑物设计，厂房经右岸坝下公路对外联系。
1. 2设计的目的与任务目的：通过本次课程设计，使学生将所学水电站基本知识加以系统化，能够运 用基本理论知识解决实际工程问题，使学生在分析问题、理论计算、制图、编写说 明书与计算书等方面得到锻炼，初步掌握水电站的设计步骤、方法、基本理论，为 参加工作打下基础。
任务：进行水轮机选型与厂房布置设计。
1. 3BL 电站设计资料气象资料：该地区多年平均气温°C，最低气温—°C 。
最大风速北风21m/s 。
最大冰厚。
地 面冻结深度一般在左右。
水文资料：(1) 水库特征水位与溢洪道泄量特征：(2)水库的主要技术指标:电站尾水渠水位流量关系：电站尾水渠出口即为灌溉渠道的渠首，渠底高程，渠顶高程，渠道设计流量BL 水电站。
该电站水库次要建筑物为3级。
采 结合工农业用水进 S 。
渠道加大流量S 。
电站尾水渠水位流量关系表(Z~Q):(3) 厂房地质资料水库坝址系由变质岩、沙岩、熔岩及花岗岩类组成，坝址有一组北北西向断层， 在厂房范围内有一小断层通过。
本地区地震基本烈度为％度。
厂房设计烈度为7度。
(4) 水轮机选型的基本资料：经水能计算，最终确定：1.电站最大水头H max =； .加权平均水头H a =； .设计水头H r =；.电站正常运转时的最小水头 H min =。
.水电站总装机容量 N f = 6400kW ，考虑水电站运行及用水量变化规律，经方案 比较，决定选用两台机组。
发电机效率 n =。
水轮机的选型本水电站的最大水头 H max =，正常运转时最小水头H min =，加权平均水头 H a =,设计水头H r =。
水工建筑物课程设计【范本模板】
课程设计: 混凝土重力坝设计专业班级：12级水利水电工程卓越班姓名：饶宇学号：2012102196指导教师：王志强南昌工程学院水利与生态工程学院印制2015—-2016学年第一学期第一章基本资料1。
1 基本资料一、地质河床高程332m。
约有2～3m覆盖层，岩石为石灰岩，较完整,结理不发育，风化层后1～2m无特殊不利地质构造。
坝基的力学参数:抗剪断系数（混凝土与基岩之间)为f’=0.9,c'=700kPa.基岩的允许抗压强度3000kPa。
地震的设计烈度为6度。
二、水文本枢纽属中型Ⅲ等工程。
永久性重要建筑物为3级，按规范要求，采用50年一遇表1 水文计算结果经水文水利计算,有关数据如表1所示:三、气象本地区多年平均最大风速为14m/s,水库吹程为2.96km。
四、其它有关数据河流泥沙计算年限采用50年，据此求得坝前淤沙高程345m。
淤沙的浮重度为9.5kN/m3,内摩擦角为12°。
坝体混凝土重度采用24kN/m3.五、枢纽总体布置根据地形、地质、天然建筑材料等因素的考虑，本工程选用混凝土重力坝方案，重力坝由非溢流坝段和溢流坝段组成。
第二章 非溢流坝设计2.1 剖面设计重力坝剖面设计的原则是:①满足稳定和强度要求，保证大坝安全；②工程量小，造价低;③结构合理，运用方便；④利于施工，方便维修; 重力坝的基本剖面是指坝体在自重、静水压力(水位与坝顶齐平)和扬压力3项主要荷载作用下,满足稳定和强度要求，并使工程量最小的三角形剖面。
在拟好的基本三角形基础上，根据已确定的坝顶高程及宽度，初拟主要防渗，排水设施，即可得到重力坝实用剖面。
剖面尺寸的初步似定主要内容有：坝顶高程,坝顶宽度，坝顶及上、下游起坡点的位置.一、 坝顶高程的确定波浪要素按官厅公式计算。
公式如下：314500166.0DV H l =8.04.10lh L =LH cthLh H l Z ππ22=库水位以上的超高对于安全级别为Ⅱ级的坝，查得安全超高设计洪水位时为0.5 m ，校核洪水位时为0.4 m 。
第二篇水电站建筑物模板
第二篇水电站建筑物水电站是利用水能资源发电的场所，是水、机、电的综合体。
其中为了实现水力发电，用来控制水流的建筑物称为水电站建筑物。
本篇主要讨论水电站引水系统的布置、结构设计和水力计算；水电站厂区枢纽的布置设计和结构特点。
第六章水电站的布置形式及组成建筑物重点：坝式、引水式、混合式开发的水电站的布置特点及组成建筑物。
第一节水电站的基本开发方式及其布置形式由N二9.81 n QH可知，要发电必须有流量和水头，关键是形成水头。
要充分利用河流的水能资源，首先要使水电站的上、下游形成一定的落差，构成发电水头。
因此就开发河流水能的水电站而言，按其集中水头的方式不同分为坝式、引水式和混合式三种基本方式。
抽水蓄能电站和潮汐电站也是水能利用的重要型式。
形成水头方式水电站的开发方式。
坝式水电站在河流峡谷处拦河筑坝，坝前雍水，在坝址处形成集中落差，这种开发方式为坝式开发。
在坝址处引取上游水库中水流，经过设在水电站厂房内的水轮机，发电后将尾水引至下游原河道，上下游的水位差即是水电站所获取的水头。
用坝集中水头的水电站称为坝式水电站。
(一) 坝式水电站特点(1) 坝式水电站的水头取决于坝高。
当前坝式水电站的最大水头不超过300m。
(2) 坝式水电站的引用流量较大，电站的规模也大，水能利用较充分。
(由于筑坝，上游形成的水库，能够用来调节流量)当前世界上装机容量超过2 000MW的巨型水电站大都是坝式水电站。
另外坝式水电站水库的综合利用效益高，可同时满足防洪、发电、供水等兴利要求。
(3) 坝式水电站的投资大，工期长。
原因：工程规模大，水库造成的淹没范围大，迁移人口多。
适用：河道坡降较缓，流量较大，并有筑坝建库的条件。
(二) 坝式水电站的形式1 .河床式电站(power station in river channel)――一般修建在河道中下游河道纵坡平缓的河段上，为避免大量淹没，建低坝或闸。
适用水头：大中型：25米以下，小型:8~10米以下厂房和挡水坝并排建在河床中,共同挡水，故厂房也有抗滑稳定问题;厂房高度取决于水头的高低引用流量大、水头低主要包括：挡水坝、泄水坝、厂房、船闸、鱼道等。
水利水电工程课程设计模板
水利水电工程课程设计模板DO1：10.3969/j.issn.1672-8181.2023.03.1621 前言随着社会经济发展和专业结构的调整，高职教育的社会认可度越来越高，社会各行业对高技能应用型人才的需求越来越多。
因此，如何培养出更优秀的高职人才，是当前高职院校所面临的也是继续解决的共同问题，而高职专业与课程体系的进展及成效，又直接决定了人才培养质量，所以如何大力有效地推进高职院校、专业、课程与教学，成为当前急需研究解决的课题。
在提炼总结的人才培养模式上，居于课程设置项目化、教学内容任务化、教学组织灵活化、教学过程开放化、教学手段现代化的思路教学内容，逐步推行项目导向、任务驱动的教学模式。
根据典型工程项目分解工程任务，以实际工程项目为基础进行教学。
形成项目化教学课程体系。
新的课程体系整合优化教学资源和课程设置，以校企深度融合为切人点进行课程体系、教学内容、教学手段。
对教学内容进行优化与重组，注重实用性、技能性，加强实践性教学。
立足于服务与发展，以适应社会和行业的需求。
《水利水电工程设计技术》正是在这样的背景下，由《水工建筑物》与《水电站》两门课程整合优化而来的一门适应现代高职教育教学需要的特色课程。
2 适应现代水利高职教育的内容调整优化《水工建筑物》与《水电站》两门课程是中国几十年来从中专、专科、到本科的特定专业课，两门课程包含部分与专业不密切的水机等内容、部分内容重复，另外部分内容过于学科化。
在进行课程内容优化时，根据水工专业及水利行业特点组织课程项目内容，根据高职专科教学要求突出应用性特点，按照工程项目设计、施工、管理的一般工作过程编排章节内容。
由此，经过精心组织，编写出了《水利水电工程设计技术》这本独具特色的教材，教材即囊括了所有常用水利、水电工程建筑物，又避轻就重，突出最常用的、最具代表性的建筑物，每一种建筑物又自成体系，按照一般的工程项目工作过程编写，充分体现其模块化、项目化特色。
水电站建筑物课程设计1
一、 绘制蜗壳单线图1、蜗壳的型式：在资料中已经给出水轮机的型号为HL220-LJ —225，而且电站设计水头H P =46.2m ＞40m,根据《水力机械》第二版P96页书中蜗壳分类，则蜗壳的型式应为金属蜗壳。
2、选择蜗壳的主要参数（1）金属蜗壳的断面形状为圆形，为了良好的水力性能一般蜗壳的包角取0345ϕ=。
通过计算得出max Q 值,计算如下：错误!15000156250.96fr fN N KW η=== 式中：60000150004f KW N KW ==,0.96f η= 错误!131max 3322221156251.11 1.159.819.812.2546.20.91rr N Q m D H η===<⨯⨯⨯其中：1311150 1.15Q L s m s ==(由附表一查得），1 2.25D m =，46.2r H m =，0.91η=（由附表一查得）。
错误!123max 1max 11.112.2538.2Q Q D m s ==⨯=由蜗壳进口断面流量max0360c Q Q ϕ=得 334538.236.61/360c Q m s =⨯= （2）根据《水力机械》第二版P99中图4—30查得，可知当设计水头为46。
2m ＜60m 时,蜗壳的进口断面的平均流速C V =5.6/m s .（3)因为已知水轮机的型号HL220—LJ —225，则由《水力机械》第二版P162的附表5查得此时蜗壳的座环内径b D =3250mm ，外径a D =3850mm,所以有蜗壳座环的内、外半径分别为:b r =2b D =1625mm=1。
625m ，a r = 2a D=1925mm=1。
925m 。
座环尺寸（mm）比例：1：1003、蜗壳的水力计算 （1)对于蜗壳进口断面：断面的面积：20max 34538.2 6.537360360 5.6c c cc Q Q F m V V ϕ⨯====⨯ 断面的半径：0maxmax 34538.21.443360360 5.6c Q m V ρππ⨯====⋅⨯⨯从轴中心线到蜗壳外缘的半径：max max 2 1.9252 1.443 4.811a R r m ρ=+=+⨯=. （2)对于断面形状为圆形的任一断面的计算设i ϕ为从蜗壳鼻端起算至计算面i 处的包角，则该计算断面处的max 360ii Q Q ϕ=，max360i c Q V ρπ=，2i a i R r ρ=+.其中：3max 38.2/Q m s =， 5.6/c V m s =，1925 1.925a r mm m ==。
水电站建筑物课程设计模板
工程概况和基本资料一、工程概况密云水库库区跨越潮、白两河，地处密云县城以北20km，两条河在密云县城以南约10km 处汇合成潮白河。
潮河和白河的最低分水岭在金沟，高程为130m，潮河水库和白河水库在金沟连通，库水位在130m高程以上合成一个水库——密云水库。
河流多年平均流量50.5m3/s。
密云水库是以防洪及工农业供水为主要任务，兼有发电效益的综合利用水利工程。
水库各特征水位如下：死水位：▽126.0m正常高水位：▽157.50m设计洪水位：▽158.20m校核洪水位：▽159.50m坝顶高程：▽160.00m主要建筑物包括：（1）挡水建筑物有白河、潮河主坝两座及副坝五处，为碾压式粘土斜墙土坝，最大坝高为白河主坝，高66.4m，潮河主坝高56m，各副坝高15.7m～39m不等。
（2）泄水建筑物①溢洪道：有潮河左岸第一、第二溢洪道。
第一溢洪道为正常溢洪道，底部高程▽140m，宣泄超过100年一遇的洪水，为5孔带胸墙式河岸溢洪道。
第二溢洪道为非常溢洪道，与第一溢洪道配合，宣泄1000年洪水，底部高程▽148.5m，为5孔开敞式河岸溢洪道。
②隧洞：a.白河左岸发电隧洞，用作发电供水和下游工农业供水，并在调压井上游设泄水支洞，用以宣泄10000年一遇特大洪水。
进水塔进口底部高程为▽116.0m，洞径6m，洞长416m，底坡i=1/400，调压室为圆筒式，内径17.14m，调压室后接2根埋藏式压力管道，管径5.5m，管长125m。
b.潮河发电泄水隧洞，任务是施工导流，发电、灌溉、供水和泄水。
c.走马庄放空隧洞，只有在1000年一遇洪水时参加泄洪，平时不用，主要任务是紧急放空。
③坝下廊道：为施工期的临时建筑物，施工导流采取潮白两河分别导流的方式，故设白河导流廊道、潮河导流廊道，可宣泄20年一遇洪水，另有南石骆驼输水廊道，用以泄放3个流量的灌溉用水。
二、基本资料及设计依据1．有关密云水电站工程概况的简要说明如前述。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程概况和基本资料一、工程概况密云水库库区跨越潮、白两河，地处密云县城以北20km，两条河在密云县城以南约10km 处汇合成潮白河。
潮河和白河的最低分水岭在金沟，高程为130m，潮河水库和白河水库在金沟连通，库水位在130m高程以上合成一个水库——密云水库。
河流多年平均流量50.5m3/s。
密云水库是以防洪及工农业供水为主要任务，兼有发电效益的综合利用水利工程。
水库各特征水位如下：死水位：▽126.0m正常高水位：▽157.50m设计洪水位：▽158.20m校核洪水位：▽159.50m坝顶高程：▽160.00m主要建筑物包括：（1）挡水建筑物有白河、潮河主坝两座及副坝五处，为碾压式粘土斜墙土坝，最大坝高为白河主坝，高66.4m，潮河主坝高56m，各副坝高15.7m～39m不等。
（2）泄水建筑物①溢洪道：有潮河左岸第一、第二溢洪道。
第一溢洪道为正常溢洪道，底部高程▽140m，宣泄超过100年一遇的洪水，为5孔带胸墙式河岸溢洪道。
第二溢洪道为非常溢洪道，与第一溢洪道配合，宣泄1000年洪水，底部高程▽148.5m，为5孔开敞式河岸溢洪道。
②隧洞：a.白河左岸发电隧洞，用作发电供水和下游工农业供水，并在调压井上游设泄水支洞，用以宣泄10000年一遇特大洪水。
进水塔进口底部高程为▽116.0m，洞径6m，洞长416m，底坡i=1/400，调压室为圆筒式，内径17.14m，调压室后接2根埋藏式压力管道，管径5.5m，管长125m。
b.潮河发电泄水隧洞，任务是施工导流，发电、灌溉、供水和泄水。
c.走马庄放空隧洞，只有在1000年一遇洪水时参加泄洪，平时不用，主要任务是紧急放空。
③坝下廊道：为施工期的临时建筑物，施工导流采取潮白两河分别导流的方式，故设白河导流廊道、潮河导流廊道，可宣泄20年一遇洪水，另有南石骆驼输水廊道，用以泄放3个流量的灌溉用水。
二、基本资料及设计依据1．有关密云水电站工程概况的简要说明如前述。
2．坝址地形图1张，比例为1：30003．坝型为斜墙土坝，依据发电量及装机容量，厂房按Ⅱ级建筑物设计。
4．电站下游尾水位最高尾水位：▽94.6m正常尾水位：▽93.50m单机满负荷出力时尾水位：▽91.84m最低尾水位：▽91.50m5．水电站装机容量60MW，共4台，厂房布置在右岸。
6．电站设计水头H=46.2m。
P7．水轮机型号：HL220-LJ-225设计流量：38.9m3/s转轮重量：14t轴向水推力：78t汽蚀系数：σ=0.165、△σ=0.027顶盖直径：3.4m8．蜗壳尾水管尺寸：见图所示。
5尾水管单位参数示意图（5-1）9．发电机型号：SF15-28/550 风道直径：8.4m 定子外径：6.5m 转子直径：4.9m 转子带轴重：82.6t 其他尺寸见图所示。
10．蝶阀尺寸：Ф3400mm 11．电气主接线：见图所示。
输电电压：110kV主变压器型号：SFL-40500/110 12．高压开关站面积：长×宽=70×60m 2 13．辅助设备①调速器型号：T-100调速器尺寸：1200×1500×1900mm②油压装置：MHY-1.7油压装置尺寸：Φ1000mm ，高2412mm 14．机旁盘数量：每台机组4块机旁盘每块尺寸：长×宽×高=800×400×2400mm 励磁盘数量：每台机组5块励磁盘每块尺寸：长×宽×高=800×900×1900mm 15．对外公路：右岸公路蜗壳主要参数的选择（主要参考《水力机械》第二版，水利水电出版社）依据《水力机械》第二版P98知圆断面金属蜗壳的进口断面的包角0?ϕ=；蜗壳进口断面的流量smQ C 39.38=，设计水头=46.2m,故蜗壳的进口断面平均流速c V 查《水力机械》第二版P99图4—30(a)曲线得sm V C 6.5=。
依据水轮机的型号HL220—LJ —225知《水力机械》第二版P162的附表五得：当水轮机的标称直径D 1=2250mm 时，金属蜗壳的座环外径为3650mm ，座环内径为3250mm ，因此此金属蜗壳的座环外半径为1925mm ，金属蜗壳座环的内半径为1625mm 。
座环示意图1如图所示：图1 座环尺寸 单位（mm ）蜗壳的水力计算 1、对于蜗壳进口断面依据《水力机械》第二版P100计算如下： 断面的面积：20max 657.66.53603459.38360m V Q F oC o C =⨯⨯==ϕ；断面的半径：m F C456.114.3657.6max ===πρ； 从轴中心线到蜗壳外缘的半径：m r R a 837.4456.12925.12max max =⨯+=+=ρ。
2、对于中间任一断面（参见规范）设i ϕ为从蜗壳鼻端起算至计算断面i 处的包角，则该计算断面处：max 360Q Q oii ϕ=；[i a i C r ϕρ=+；ii Cϕρ=+2i a i R r ρ=+。
其中：sm Q 3max657.6=，m 456.1max =ρ， m r a 925.1=。
对蜗壳的进口断面而言：0max [a C r ϕρ=+；0max /[?a C r ϕρ=+=，分别取i ϕ为0003075.....345、列表计算如下：图2 与座环蝶形相切的金属蜗壳圆形断面尺寸尾水管单线图的绘制根据前面已知的资料，结合水轮机的型号HL220—LJ —225，参考《水力机械》第二版可知：选用水轮机的标称直径为1 2.25D m =，当水轮机的出口直径21D D >的轴流式混流式水轮机，由《水力机械》第二版表4-17知：1h L 5B4D4h 6h 1L 5h2.64.52.72 1.35 1.35 0.675 1.82 1.22当1 2.25D m =时，h L 5B4D4h 6h 1L 5h5.85010.1256.120 3.038 3.038 1.519 4.095 2.745为了减少尾水管的开挖深度，采用弯肘形尾水管，弯肘形尾水管由进口直段、肘管和出口扩散段三部分组成。
1、 进口直锥段：查《水电站机电设计手册》——水力机械分册，1210.1920.432h h D m +== 进口锥管高度：3124 2.38h h h h h m =---=；对混流式水轮机，锥管的单边扩散角θ值可取7-9°。
出口直径4 3.038D m =，则锥管的单边扩散角04338.12D D arctgh θ-==。
进口锥管上下直径：3 1.05 2.25 2.363,D m ==⨯=2转轮出口直径D 。
2、肘管：肘管是一90变截面弯管，其进口为圆断面，出口为矩形断面，水流在肘管中由于转弯受到离心力的作用，使得压力和流速的分布很不均匀，而在转弯后流向水平段时又形成了扩散，因而在肘管中产生了较大的水力损失。
影响这种损失的最主要的因素是转弯的曲率半径和肘管的断面变化规律，曲率半径越小则产生的离心率越大，一般推荐使用的合理半径42(0.6 1.0)(0.6 1.0)R D φ==，外壁6R 用上限，内壁7R 用下限。
由《水力机械》标准混凝土肘管可得，6721 3.038 3.038,0.60.6 3.038 1.8228R m R m φ=⨯==⨯=⨯=。
3、出口扩散段：出口扩散段是一水平放置断面为矩形的扩散段，其出口宽度一般与肘管出口宽度相等，其顶板向上倾斜，0561211.5, 3.161,h h arctgL m L α-=== 2 6.041 4.5 6.75,L m m =∈=1顶板长度（23）D1219.202(3.5 4.5)7.87510.125L L L m D m m =+=∈=。
说明：因为算出的5B =6.12m<10m,所以尾水管出口扩散段之间不设中墩。
4、尾水段的高度总高度h 是由导叶底环平面到尾水管之间的垂直高度。
对于HL 水轮机由于直锥管环相连接，可取3212.507 2.25D D m D m ==>=。
因为12D D <，所以属于高比速混流式水轮机。
增大尾水管的高度h ，对减小水力损失和提高h ω是有利的，特别是对大流量的轴流式水轮机更为显著。
但对混流式水轮机尾水管中产生的真空涡带在严重的情况下不仅影响机组的运行而且还会延伸到尾水管地板引起机组和厂房的振动。
为了改善这一情况，常采取增大尾水管高度的办法，但将会增大开挖量，经过试验，比较对于高比速12.6h D >。
当16.593 2.6 5.85h m D m =>=，故满足要求。
5、尾水管单线图根据以上的数据绘制单线图（内、外半径分别与直锥管相切）如图3。
图3 尾水管单线图（单位：m ）拟定转轮流道尺寸根据《水电站机电设计手册》——水力机械分册，已知1' 1.0D m =时，230HL 型的尺寸可以求出1 2.25D m =时的转轮流道尺寸。
如图4。
图4 转轮流道尺寸（单位：m ）厂房起重设备的设计主要参考《水电站机电设计手册》——水力机械分册和《水电站厂房设计》——水利水电出版社。
吊运构件中最重的为发电机转子带轴重为82.6100T T <，且机组台数4n =。
故选1台单小车桥式起重机，型号为100/20T T 。
其具体数据如下：取跨度：16L m =； 起重机最大轮压：35.9T ； 起重机总重：77.3T ； 小车轨距：4400T L mm =； 小车轮距：2900T K mm =； 大车轮距；6250K mm =；大梁底面至轨道面距离：130F mm =； 起重机最大宽度：8616B mm =； 轨道中心至起重机外端距离：1400B mm =； 轨道中心至起重机顶端距离：3692H mm =； 主钩至轨面距离：1474h mm =；吊钩至轨道中心距离（主）：122655,1900L mm L mm ==； 副吊钩至轨道中心距离：321300,2355L mm L mm ==； 轨道型号：100QU 。
厂房轮廓尺寸主要参考《水电站机电设计手册》——水力机械分册和《水电站厂房设计》——水利水电出版社。
一、 主厂房总长度的确定：(一) 厂房总长度包括机组段的长度（机组中心距）、端机组段的长度和安装厂的长度。
如上图可知：总长12(1)c a L n l l l l =-+++其中n 为机组台数，c l 为机组间距，1l 为左边机组段长度，2l 为右边机组段长度，a l 为安装间长度。
1、组段的长度c l 的确定 (1)按蜗壳层推求c l ：蜗壳外包线尺寸以及蜗壳外 二期混凝土厚度。
11δ+=+R xL ，2+=-R xL 21δδ、1.2~1.5m 。
