ABB变频器操作说明和主要参数
ABB变频器操作说明和主要参数
ABB变频器操作说明和主要参数

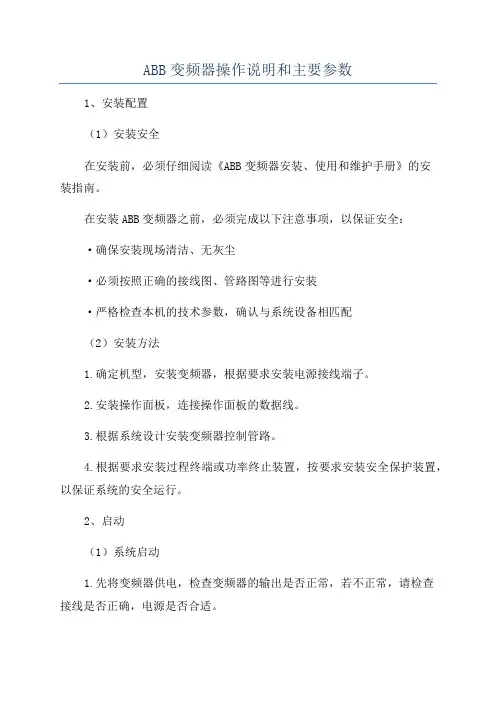

1、安装配置
（1）安装安全
在安装前，必须仔细阅读《ABB变频器安装、使用和维护手册》的安
装指南。
在安装ABB变频器之前，必须完成以下注意事项，以保证安全：
·确保安装现场清洁、无灰尘
·必须按照正确的接线图、管路图等进行安装
·严格检查本机的技术参数，确认与系统设备相匹配
（2）安装方法
1.确定机型，安装变频器，根据要求安装电源接线端子。
2.安装操作面板，连接操作面板的数据线。
3.根据系统设计安装变频器控制管路。
4.根据要求安装过程终端或功率终止装置，按要求安装安全保护装置，以保证系统的安全运行。
2、启动
（1）系统启动
1.先将变频器供电，检查变频器的输出是否正常，若不正常，请检查
接线是否正确，电源是否合适。
2.打开变频器的操作面板，根据要求设置参数，如：行程调节，转速、频率调节等。
3.启动系统，检查系统是否正常，若系统不正常。
ABB变频器操作说明书

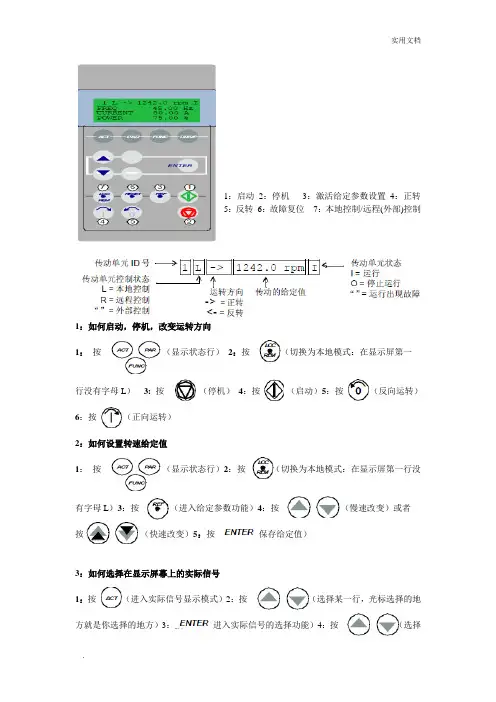

1：启动2：停机3：激活给定参数设置4：正转5：反转6：故障复位7：本地控制/远程(外部)控制1：如何启动，停机，改变运转方向1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3:按（停机）4：按（启动）5：按（反向运转）6：按（正向运转）2：如何设置转速给定值1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3：按（进入给定参数功能）4：按（慢速改变）或者按（快速改变）5：按（）（保存给定值）3：如何选择在显示屏幕上的实际信号1：按（进入实际信号显示模式）2：按（选择某一行，光标选择的地方就是你选择的地方）3：按（进入实际信号的选择功能）4：按（选择一个实际信号）或者按（改变实际信号组）5：按（确认并返回实际信号显示模式）或者按（取消所作选择，恢复原设置）4：如何显示实际信号的全称1：按保持（显示3个实际信号的全称）2：释放（返回实际信号选择模式）5：如何查看和清楚故障记录：注：故障或警告正在发生，则不能清楚故障记录1：按（进入实际信号显示模式）2：按（进入故障记录显示功能）3：按（选择上条或下条故障/警告记录）4：按（清楚故障记录）5：按（返回实际显示信号）6：如何显示和清楚当前故障记录1：按（显示当前故障记录）2：按（将故障复位）7：如何选择一个参数并改变参数值1：按（进入参数模式）2：按（选择一个参数组）3：按（在组内选择一个参数）4：按（进入参数设置功能）5：按（慢速改变数字及文字）或者按（快速改变数字值，仅对数字）6：按（储存新的参数值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）8：启动向导的启动，浏览，退出1：按（进入功能模式）2：按（从列出项中选择一个任务或功能项）或者按（翻页，以便显示更多的操作向导/功能项）3：按（进入所选任务）4：按（接受并继续）5：按（接受并继续）6：按（慢速传调整动参数）或者按（快速调整传动参数）7：按（确认新值并进行下一步操作）或者按（取消设置并返回上一步）8：按+ （取消并退出）9：如何将数据从传动单元上传至控制盘1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择上传功能：UPLOAD）4:按（执行上传功能）5：按（切换至外部控制，在显示屏第一行没有L显示）6：断开控制盘的连接，连接到要接受数据的目标传动单元10：如何将数据从控制盘下载至传动单元1：将存有上传数据的控制盘连接到传动设备2：按（切换至本地控制模式）3：按（进入功能模式）4：按（进入包含上传，下载和调节亮度功能的页面）5：按（选择下载功能：DOWNLOAD）6:按（执行下载功能）11：如何设置显示屏的亮度1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择亮度调节功能）4：按（进入亮度设置功能）5：按（调节亮度）6：按（确认新值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）。
ABB变频器使用说明书
一、环境条件【1】⏹防护等级•IP21/UL 1：这个等级要求安装现场无粉尘，无腐蚀性气体或液体，无导电性颗粒物，例如凝露、碳粉或小金属颗粒。
•IP54/UL 12：这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。
与IP21/UL 1 的防护等级相比，IP54/UL 12防护等级具有以下特点：•与IP21/UL 1 的防护等级相同的内部塑料罩。
•不同的出风口侧塑料盖板。
•附加一个内部风扇以改善冷却。
•更大的外部尺寸。
•同样的容量（不需要降容使用）。
⏹环境条件1、海拔高度•海拔高度在0～1000米时，输出电流=I2N 额定电流•海拔高度在1000～2000米时，每升高100米则P N和I2N 降容1%。
•如果安装地点海拔高度高于2000米，请联系当地的ABB变频器。
2、环境温度•最低温度-15℃-不允许有结霜。
•最高温度（fsw=1或4KHZ）为40℃。
fsw指开关频率•如果P N和I2N 降容到90%时，允许温度为50℃.•如果P N和I2N 降容到80%时，允许最高温度（fsw=8KHZ）为40℃。
•如果P N和I2N 降容到65%时，允许最高温度（fsw=12KHZ）为30℃.•温度在40～50℃之间，温度高于40℃时（fsw=4KHZ）每增加1℃，额定输出电流降低1%。
实际输出电流要乘以降容因子例如：如果环境温度是50℃，那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。
3、相对湿度•小于95%（不允许结露）4、污染级别•不允许有导电性粉尘存在。
•ACS510应根据外壳防护等级安装在清洁的通风环境中。
•冷却空气必须是清洁的，无腐蚀性气体和无导电性粉尘。
•化学气体：Class 3C2•固体颗粒：Class 3S2二、基本型控制盘使用三、参数设置Group 99:启动数据此参数组专门用于配置：•设置变频器•输入电机数据代码名称范围描述设定值9901 语言0-2 0=英文1=中文2=韩国语 1 9905 电机额定电压200-600V •必须等于电机铭牌上的值•ACS510输出到电机的电压无法大于电源电压380V9906 电机额定电流0.2*I2n-2.0*I2n •必须等于电机铭牌上的值泵额定电流※见电机参数表9907 电机额定频率10-500HZ 通常为50HZ或60HZ 50HZGroup 01:运行数据这些参数包括了变频器装置的运行数据，包括实际信号。
ABB变频器操作说明手册
精心整理1 :启动2 :停机3 :激活给定参数设置4 :正转 5:反转6:故障复位7:本地控制/远程（外部）控制1：如何启动，停机，改变运转方向1:按（显示状态行）2:按（切换为本地模式：在显示屏第一行没有字母L） 3:按（停机）4:按（启动）5:按（反向运转） 6:按（正向运转）2:如何设置转速给定值1:按（显示状态行）2:按（切换为本地模式：在显示屏第一行没有字母L）3:按（进入给定参数功能）4:按（慢速改变）或者按（快速改变）5:按（）（保存给定值 3:如何选择在显示屏幕上的实际信号1:按（进入实际信号显示模式）-.2:按（选择某一行，光标选择的地方就是你选择的地方）、》按「池入实际信号的选择功能）4:按：（选择一个实际信号）或者按（改变实际信号组厂5:按（确认并返回实际信号显示模式）或者按（取消所作选择，恢复原设置-4:如何显示实际信号的全称1：按保持（显示3个实际信号的全称）2:释放（返回实际信号选择模式）5:如何查看和清楚故障记录：注：故障或警告正在发生，则不能清楚故障记录1:按（进入实际信号显示模式）2:按（进入故障记录显示功能）3:按（选择上条或下条故障/警告记录）4:按（清楚故障记录）5:按（返回实际显示信号-6:如何显示和清楚当前故障记录1:按（显示当前故障记录）2:按（将故障复位-7:如何选择一个参数并改变参数值1:按（进入参数模式）2:按（选择一个参数组）3:按（在组内选择一个参数）4:按（进入参数设置功能）5:按（慢速改变数字及文字）或者按（快速改变数字值，仅对数字）6:按（储存新的参数值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）&启动向导的启动，浏览，退出 1:按（进入功能模式）2:按（从列出项中选择一个任务或功能项）或者按（翻页，以便显示更多的操作向导/功能项）3:按（进入点丁所选任务）.4:按（接受并继续）5:按（接受并继续--6:按（慢速传调整动参数）或者按（快速调整传动参数7:按（确认新值并进行下一步操作）或者按（取消设置并返回上一步） &按+ （取消并退出）9:如何将数据从传动单元上传至控制盘1:按（进入功能模式）2:按（进入包含上传，下载和调节亮度功能的页面）3:按（选择上传功能：UPL0A-4:按（执行上传功能5:按（切换至外部控制，在显示屏第一行没有 L显示）6:断开控制盘的连接, 连接到要接受数据的目标传动单元精心整理 10:如何将数据从控制盘下载至传动单元1：将存有上传数据的控制盘连接到传动设备 2:按（切换至本地控制模式）3:按（进入功能模式）4:按（进入包含上传，下载和调节亮度功能的页面）5:按（选择下载功能：DOWNLO A D:按（执行下载功能11:如何设置显示屏的亮度1:按（进入功能模式）2:按（进入包含上传，下载和调节亮度功能的页面）3:按（选择亮度调节功能）4:按（进入亮度设置功能）5:按（调节亮度）6:按（确认新值厂或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）。
ABB变频器参数和正反转设置
ABB变频器参数和正反转设置ABB变频器是一种用于控制电机转速的设备，能够实现电机的无级调速，提高电机的运行效率，减少能源消耗。
变频器的参数设置和正反转设置对于变频器的正常运行以及电机的控制非常重要，下面我将详细介绍ABB变频器的参数设置和正反转设置。
一、变频器参数设置1.主要参数设置（1）额定电机功率和额定电压：根据实际应用需求，设置变频器的额定电机功率和电压。
一般变频器的额定电机功率会略大于电机的实际功率，这样可以提供过载保护能力。
（2）额定电流和电流限制：根据电机的额定电流设置变频器的额定电流和电流限制，确保电机在额定工况下运行稳定。
（3）电机类型：根据电机的类型选择对应的参数设置，如三相异步电动机、感应电动机等。
（4）控制模式：根据控制要求选择合适的控制模式，如开环控制、闭环控制等。
（5）电机过载保护：设置过载保护参数，以确保电机在超负荷工况下能够正常运行并自动停机保护。
（6）调速曲线：根据实际应用需求设置变频器的调速曲线，以实现电机的精确控制。
2.高级参数设置（1）启动方式：根据应用需求选择合适的启动方式，如定扭矩启动、定压启动、定电流启动等。
（2）速度控制方式：根据应用需求选择合适的速度控制方式，如矢量控制、V/f控制等。
（3）PID控制：如果需要对电机进行精确控制，可以设置PID参数，通过调节PID参数以实现闭环控制。
（4）制动方式：根据应用需求选择合适的制动方式，如电阻制动、反接制动等。
（5）保护参数：设置各种保护参数，如过温保护、过压保护、欠压保护等，以确保变频器和电机的安全运行。
1.设置实现正反转（1）控制模式选择：选择开环控制或闭环控制模式，以实现电机的正反转控制。
（2）参数设置：根据实际应用需求设置正转和反转的相关参数，如运行频率、启动方式、制动方式等。
（3）控制信号设置：设置控制信号为正转或反转信号，以实现电机的正反转运行。
2.实现快速切换变频器通常支持快速切换正反转运行模式，通过设置相关参数可以实现快速切换功能。
ABB变频器参数设置说明

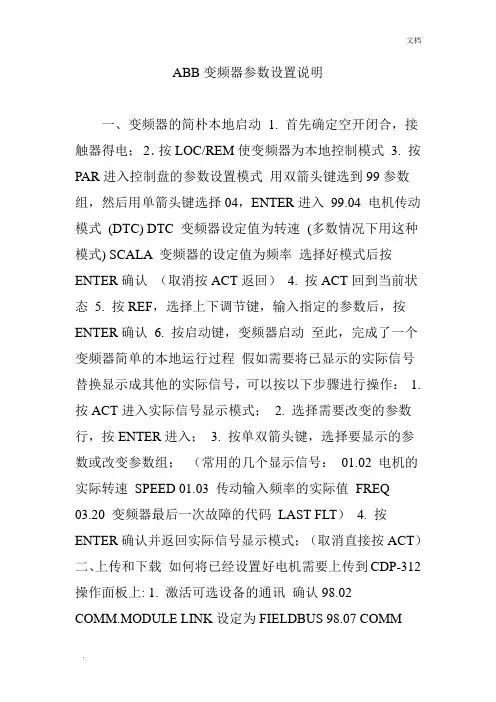

ABB变频器参数设置说明一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式 3. 按PAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04 电机传动模式(DTC) DTC 变频器设定值为转速(多数情况下用这种模式) SCALA 变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回）4. 按ACT回到当前状态5. 按REF，选择上下调节键，输入指定的参数后，按ENTER确认6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1. 按ACT进入实际信号显示模式； 2. 选择需要改变的参数行，按ENTER进入； 3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号：01.02 电机的实际转速SPEED 01.03 传动输入频率的实际值FREQ03.20 变频器最后一次故障的代码LAST FLT）4. 按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上: 1. 激活可选设备的通讯确认98.02COMM.MODULE LINK设定为FIELDBUS 98.07 COMMPROFILE 设定为ABB DRIVES 2. 按LOC/REM切换到L本地控制状态； 3. 按FUNC进入功能模式； 4. 按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；、 5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元：1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER 执行下载。
ABB变频器操作说明和主要参数之欧阳理创编
ABB变频器操作说明和主要参数之欧阳理创编一、操作说明1.安装和接线：安装变频器时，首先需要将其固定在适当的位置上，并按照电气图进行正确的接线。
安装完毕后，检查各个接线端口的连接是否牢固，并确保电源及控制信号的正确接入。
2.参数设定：ABB变频器有很多可调参数，通过正确设置这些参数可以满足各种工业应用的需求。
在设定参数时，需要了解各个参数的作用和范围，并根据实际情况进行选择和设定。
3.调试和运行：在完成参数设定后，可以进行变频器的调试和运行。
首先，检查各项设定参数是否正确，并进行相应的修改。
然后，逐步提高电机的转速，观察和记录各个参数的变化情况，确保变频器正常工作。
二、主要参数1.电源电压：ABB变频器的电源电压范围通常为220V、380V和660V，可以根据实际需求进行选择。
正常工作时，变频器的输入电压应在额定电压范围内。
2.电机功率：变频器的输出功率取决于所控制电机的功率，通常以千瓦（kW）为单位进行表示。
在选择变频器时，需要根据所控制电机的功率确定适当的型号。
3.输出频率范围：ABB变频器可以根据需要调节电机的转速，在一定范围内变化。
输出频率通常以赫兹（Hz）为单位进行表示，常见的范围为0-50Hz或0-60Hz。
4.额定电流：ABB变频器的额定电流表示在额定电压下，运行时的最大电流。
电流大小和变频器的功率和控制电机的特性有关，需要根据实际情况选择适当的型号。
5.过载能力：变频器的过载能力表示在一定时间内允许输出功率超过额定功率的能力。
过载能力通常以百分比或倍数的形式进行表示，一般为120%－150%。
6.控制方式：ABB变频器可以通过外部开关、模拟信号或数字信号进行控制。
常见的控制方式有手动控制、自动控制和远程控制等。
7.过载保护：变频器具有过载保护功能，当电机负载超过变频器能力范围时，会自动停机或降低输出功率，以保护变频器和电机不受损坏。
总之，ABB变频器是一种功能强大的调速设备，具有多种参数和功能，可以灵活控制电机的转速和运行方式。
ABB变频器使用说明书
ABB变频器使用说明书ABB变频器使用说明书1.引言1.1 介绍这是一份ABB变频器的详细使用说明书，旨在帮助用户正确并安全地操作和维护ABB变频器。
1.2 适用范围本说明书适用于所有ABB变频器型号，包括但不限于以下型号：●ABB变频器型号1●ABB变频器型号2●ABB变频器型号31.3 术语定义在本文档中，以下术语将被使用，并有如下定义：●变频器：指ABB变频器。
●电机：指变频器和电动机的组合。
2.安全注意事项2.1 操作前准备在操作变频器之前，请确保已经阅读并理解以下内容：●安装手册●产品说明●电气图纸2.2 安全操作指南执行下列操作以确保使用ABB变频器的安全操作：●检查变频器的电源和接地●注意电气安全●注意机械安全3.变频器基础知识3.1 变频器组成变频器主要由以下组件组成：●输入电阻●整流器●逆变器●控制器3.2 变频器原理变频器的工作原理是将输入电源的电压和频率转换为电动机所需的电压和频率，从而控制电动机的转速。
4.变频器的安装与调试4.1 安装准备在安装变频器之前，请确保完成以下准备工作：●安装位置选择●连接电源和电机4.2 变频器的安装步骤●步骤1：选择适当的安装位置●步骤2：安装变频器到支架上●步骤3：接线4.3 变频器的调试在安装完成后，需要进行以下调试：●变频器参数设置●运行测试5.变频器的使用5.1 变频器的上电与下电将变频器连接到电源后，遵循以下步骤进行上电和下电操作：●上电步骤●下电步骤5.2 变频器的启动与停止变频器的启动与停止应遵循以下步骤：●启动步骤●停止步骤6.变频器的维护与故障排除6.1 日常维护●清洁变频器外壳●定期检查连接器6.2 故障排除在发生故障时，可以参考以下故障排除指南：●故障1解决方法●故障2解决方法7.附件本文档涉及以下附件：●附件1：ABB变频器安装手册●附件2：ABB变频器产品说明8.法律名词及注释●法律名词1：定义1●法律名词2：定义2。
ABB变频器操作说明
ABB变频器操作说明一、产品概述ABB变频器是一种用来改变交流电机输送功率频率的装置。
它使用先进的调节技术将来自电源的固定频率交流电转化为可调频率的交流电，并精确地控制输出频率和电压，以调节电机的运行速度。
ABB变频器广泛应用于工业生产中的电机控制系统。
二、产品特点1.高性能控制：ABB变频器具有高精度的电流、电压和频率控制功能，可根据需求精确调节电机的运行速度。
2.安全可靠：ABB变频器采用了先进的过载和短路保护装置，能够有效保护电机和变频器本身，保障设备的安全可靠运行。
3.高效节能：ABB变频器通过控制电机的输出频率和电压，实现了电机的高效运行，降低了能耗。
4.易于安装和维护：ABB变频器采用模块化设计，结构紧凑，安装方便。
同时，它还具有自动故障检测和自动报警功能，便于及时排除故障。
三、操作说明1.连接电源：首先将ABB变频器与电源连接，确保电源正常。
在连接电源之前，应检查变频器的电源参数与电源输入参数是否匹配，以免因电压不匹配而造成设备损坏。
2.连接电机：将ABB变频器与电机连接。
在连接电机之前，应检查电机的参数，确保电机与变频器的额定参数相符。
3.参数设置：通过操作面板或计算机软件对ABB变频器进行参数设置，包括输出频率、电压、加速时间、减速时间等。
根据所需的运行方式和控制要求进行相应的设置。
4.运行控制：通过按钮或面板上的操作界面对ABB变频器进行运行控制，可以实现启动、停止、加速、减速等操作。
5.监测运行情况：通过面板上的监测功能，可以实时监测ABB变频器的输出频率、电压、电流等参数，以便及时调整运行状态。
6.故障排除：当ABB变频器发生故障时，可以通过显示面板上的故障代码或报警信息来判断故障类型，并参考说明书进行相应的故障排除。
7.维护保养：定期对ABB变频器进行维护保养，包括清洁设备表面、检查散热器、检查接线端子等，以确保设备的正常运行。
8.关闭电源：在关闭设备之前，应先停止变频器的运行，并将电源开关关闭，确保设备安全。
ABB变频器操作说明书
1：启动2：停机3：激活给定参数设置4：正转5：反转6：故障复位7：本地控制/远程(外部)控制1：如何启动，停机，改变运转方向1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3:按（停机）4：按（启动）5：按（反向运转）6：按（正向运转）2：如何设置转速给定值1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3：按（进入给定参数功能）4：按（慢速改变）或者按（快速改变）5：按（）（保存给定值）3：如何选择在显示屏幕上的实际信号1：按（进入实际信号显示模式）2：按（选择某一行，光标选择的地方就是你选择的地方）3：按（进入实际信号的选择功能）4：按（选择一个实际信号）或者按（改变实际信号组）5：按（确认并返回实际信号显示模式）或者按（取消所作选择，恢复原设置）4：如何显示实际信号的全称1：按保持（显示3个实际信号的全称）2：释放（返回实际信号选择模式）5：如何查看和清楚故障记录：注：故障或警告正在发生，则不能清楚故障记录1：按（进入实际信号显示模式）2：按（进入故障记录显示功能）3：按（选择上条或下条故障/警告记录）4：按（清楚故障记录）5：按（返回实际显示信号）6：如何显示和清楚当前故障记录1：按（显示当前故障记录）2：按（将故障复位）7：如何选择一个参数并改变参数值1：按（进入参数模式）2：按（选择一个参数组）3：按（在组内选择一个参数）4：按（进入参数设置功能）5：按（慢速改变数字及文字）或者按（快速改变数字值，仅对数字）6：按（储存新的参数值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）8：启动向导的启动，浏览，退出1：按（进入功能模式）2：按（从列出项中选择一个任务或功能项）或者按（翻页，以便显示更多的操作向导/功能项）3：按（进入所选任务）4：按（接受并继续）5：按（接受并继续）6：按（慢速传调整动参数）或者按（快速调整传动参数）7：按（确认新值并进行下一步操作）或者按（取消设置并返回上一步）8：按+（取消并退出）9：如何将数据从传动单元上传至控制盘1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择上传功能：UPLOAD）4:按（执行上传功能）5：按（切换至外部控制，在显示屏第一行没有L显示）6：断开控制盘的连接，连接到要接受数据的目标传动单元10：如何将数据从控制盘下载至传动单元1：将存有上传数据的控制盘连接到传动设备2：按（切换至本地控制模式）3：按（进入功能模式）4：按（进入包含上传，下载和调节亮度功能的页面）5：按（选择下载功能：DOWNLOAD）6:按（执行下载功能）11：如何设置显示屏的亮度1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择亮度调节功能）4：按（进入亮度设置功能）5：按（调节亮度）6：按（确认新值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）。
ABB变频器使用说明书
一、环境条件⏹防护等级IP21/UL 1: 这个等级规定安装现场无粉尘, 无腐蚀性气体或液体, 无导电性颗粒物, 例如凝露、碳粉或小金属颗粒。
IP54/UL 12: 这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。
•与IP21/UL 1 的防护等级相比, IP54/UL 12防护等级具有以下特点：•与IP21/UL 1 的防护等级相同的内部塑料罩。
•不同的出风口侧塑料盖板。
•附加一个内部风扇以改善冷却。
•更大的外部尺寸。
•同样的容量（不需要降容使用）。
⏹环境条件• 1.海拔高度•海拔高度在0～1000米时, 输出电流=I2N 额定电流海拔高度在1000～2023米时, 每升高100米则PN和I2N 降容1%。
假如安装地点海拔高度高于2023米, 请联系本地的ABB变频器。
• 2.环境温度•最低温度-15℃-不允许有结霜。
•最高温度（fsw=1或4KHZ）为40℃。
fsw指开关频率•假如PN和I2N 降容到90%时, 允许温度为50℃.•假如PN和I2N 降容到80%时, 允许最高温度（fsw=8KHZ）为40℃。
•假如PN和I2N 降容到65%时, 允许最高温度（fsw=12KHZ）为30℃.温度在40～50℃之间, 温度高于40℃时（fsw=4KHZ）每增长1℃, 额定输出电流减少1%。
实际输出电流要乘以降容因子例如：假如环境温度是50℃, 那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。
•3.相对湿度•小于95%（不允许结露）•4.污染级别•不允许有导电性粉尘存在。
•ACS510应根据外壳防护等级安装在清洁的通风环境中。
•冷却空气必须是清洁的, 无腐蚀性气体和无导电性粉尘。
•化学气体: Class 3C2固体颗粒: Class 3S2二、基本型控制盘使用三、参数设立Group 99:启动数据•此参数组专门用于配置:•设立变频器•输入电机数据Group 01:运营数据这些参数涉及了变频器装置的运营数据, 涉及实际信号。
ABB变频器参数及正反转设置
ABB变频器参数及正反转设置变频器的参数设置包括基本参数、电机参数和控制参数等，可以根据实际需求进行调整和配置。
下面将详细介绍ABB变频器的参数设置及正反转设置方法。
一、基本参数设置1.网络配置参数：这些参数用于设置变频器的电源输入类型和电压等级。
2.输入输出参数：这些参数用于设置变频器的输入输出端口的功能和配置。
3.控制方式参数：这些参数用于设置变频器的控制模式，如速度闭环控制、电流闭环控制等。
4.运行参数：这些参数用于设置变频器在运行过程中的一些基本工作参数，如最大输出频率、最小输出频率等。
二、电机参数设置1.电机基本参数：这些参数用于设置电机的额定功率、额定电流、额定频率等基本参数。
2.磁化参数：这些参数用于设置电机的磁化特性，包括电机的铁心饱和、电机的磁化系数等。
3.频率变化特性：这些参数用于设置电机在变频运行下的频率变化特性，包括电机的转速变化规律、电机的负载扭矩等。
三、控制参数设置1.运行模式参数：这些参数用于设置变频器的运行模式，包括恒转速模式、恒转矩模式、恒功率模式等。
2.控制通道参数：这些参数用于设置变频器的控制通道数目和控制通道的功能。
3.调速环参数：这些参数用于设置变频器的速度闭环控制参数，包括速度给定、速度反馈、速度误差等。
4.电流环参数：这些参数用于设置变频器的电流闭环控制参数，包括电流给定、电流反馈、电流误差等。
正反转设置是指控制电机的运行方向，ABB变频器可以通过设置参数实现正反转切换。
设置方法如下：1.进入ABB变频器的参数设置界面，选择控制参数设置。
2.在控制参数设置中找到运行方向参数，选择正转或反转。
3.根据实际需求进行选择和配置，确认设置。
4.完成设置后，关闭参数设置界面，变频器即可根据设置实现正反转切换。
总结：ABB变频器的参数设置及正反转设置是调节变频器性能和电机运行特性的重要步骤，可以根据需要进行灵活调整和配置。
良好的参数设置可以提高变频器的工作效率和电机的工作质量，同时也能延长变频器和电机的使用寿命。
ABB变频器全参数及正反转设置
ABB变频器全参数及正反转设置一、ABB变频器的全参数1.过载能力参数：过载能力是指变频器在额定电流下可以承受的过载百分比。
ABB变频器的过载能力参数可通过设置变频器中的相关参数来调整，一般有过载百分比和过载时间两个参数。
2.过电流保护参数：过电流保护是指当电机工作时，电流超过设定值时，变频器会自动保护电机不受损坏。
ABB变频器的过电流保护参数可通过设置变频器中的过电流保护等级来调整。
3.过热保护参数：过热保护是指当电机或变频器温度超过设定值时，变频器会自动保护电机或变频器不受损坏。
ABB变频器的过热保护参数可通过设置变频器中的过热保护等级和过热保护延时来调整。
4.过载直流电流保护参数：过载直流电流保护是指当直流电流超过设定值时，变频器会自动保护电机和变频器不受损坏。
ABB变频器的过载直流电流保护参数可通过设置变频器中的过载保护定时以及过载保护百分比来调整。
5.控制方式参数：ABB变频器有多种控制方式，包括恒转矩控制、恒功率控制、恒流控制等。
控制方式参数可通过设置变频器中的控制方式来选择。
6.输出频率及电压参数：ABB变频器可以通过设置输出频率和输出电压来控制电动机的转速和转矩。
输出频率参数可通过设置变频器中的输出频率来调整，输出电压参数可通过设置变频器中的输出电压来调整。
7.过载能力参数：过载能力是指变频器在额定电流下可以承受的过载百分比。
ABB变频器的过载能力参数可通过设置变频器中的相关参数来调整，一般有过载百分比和过载时间两个参数。
以上是ABB变频器的一些常见参数，根据实际工作需要可以通过设置这些参数来满足不同的工作需求。
1.打开ABB变频器的控制面板，进入参数设置界面。
2.找到正反转控制参数，一般位于控制参数或驱动参数下。
具体位置可能因不同型号的ABB变频器而有所不同。
3.进入正反转控制参数界面，可以看到正反转控制参数的相关设置选项。
4.根据需要选择正转或反转，一般有正转、反转、停止三个选项。
ABB变频器参数设置说明
ABB变频器参数设置说明ABB 变频器参数设置说明一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM 使变频器为本地控制模式3. 按PAR 进入控制盘的参数设置模式用双箭头键选到99 参数组，然后用单箭头键选择04，ENTER 进入99.04 电机传动模式（DTC）DTC 变频器设定值为转速（多数情况下用这种模式） SCALA 变频器的设定值为频率选择好模式后按ENTER 确认（取消按ACT 返回）4. 按ACT 回到当前状态5. 按REF ，选择上下调节键，输入指定的参数后，按ENTER 确认6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1. 按ACT 进入实际信号显示模式；2. 选择需要改变的参数行，按ENTER 进入；3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号：01.02 电机的实际转速SPEED 01.03 传动输入频率的实际值FREQ 03.20 变频器最后一次故障的代码LAST FLT ）4. 按ENTER 确认并返回实际信号显示模式；（取消直接按ACT ）二、上传和下载如何将已经设置好电机需要上传到CDP-312 操作面板上: 1. 激活可选设备的通讯确认98.02 COMM.MODULE LINK 设定为FIELDBUS 98.07 COMMPROFILE 设定为ABB DRIVES 2. 按LOC/REM 切换到L 本地控制状态；3. 按FUNC 进入功能模式；4. 按单双箭头键进入UPLOAD 功能按ENTER 执行上传，完成后自动切换到当前信号显示模式；、5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM 进行改变）如何将数据从控制盘下载到传动单元：1. 将存有上传数据的控制盘连接到传动设备；2. 确认处于本地控制模式（可以按LOC/REM 选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER 执行下载。
ABB变频器操作说明和主要参数
ABB变频器操作说明和主要参数下面将详细介绍ABB变频器的操作说明和主要参数。
一、操作说明：1.变频器设置：通过变频器的面板上的按键和显示屏，可以设置变频器的参数。
在变频器启动前，需要根据电动机的要求进行设置，包括输入电压、输出电压、输出频率等参数。
可以通过按键进行参数设置，然后通过显示屏进行确认。
2.变频器启停控制：变频器有手动和自动启停两种控制方式。
在手动模式下，可以通过面板上的按键进行启停控制；在自动模式下，则通过外部信号进行启停控制。
3.故障检测与排查：ABB变频器具有故障自诊断功能，一旦发生故障，会自动显示故障代码，并显示故障信息。
用户可以根据故障代码和故障信息，进行故障排查和维修。
4.参数调整和保存：ABB变频器允许用户对参数进行调整，包括输出电压、输出频率等。
用户可以根据需要进行参数调整，并可以将调整后的参数保存。
5.监测和传感器控制：ABB变频器可以与传感器进行连接，实现对电机的状态监测和控制。
通过传感器采集电机的转速、温度等信息，并实时反馈给变频器，从而实现对电机的精确控制。
二、主要参数：1.输入电压范围：ABB变频器的输入电压范围可根据需要进行调整，通常为380V、440V等。
2.输出电压范围：ABB变频器的输出电压范围也可根据需要进行调整，通常为0-380V、0-440V等。
3.输出频率范围：ABB变频器的输出频率范围一般为0-50Hz、0-60Hz 等。
4.最大输出功率：ABB变频器的最大输出功率取决于电机的额定功率和负载情况，通常为几百瓦至几百千瓦不等。
5.效率：ABB变频器的效率通常在90%以上，可以根据实际需要进行调整。
6.控制方式：ABB变频器支持多种控制方式，包括手动控制、自动控制、传感器控制等。
7.保护功能：ABB变频器具有多种保护功能，包括过载保护、过流保护、过温保护、短路保护等，能有效保护电机和变频器的安全运行。
8.通信接口：ABB变频器通常具有通信接口，可以与上位机进行通信，实现对变频器的远程监控和控制。
ABB变频器使用说明
ABB变频器使用说明ABB变频器是一种广泛应用于各种工业场景中的设备，它可以控制电机的转速和运行方式，从而实现电机的节能运行和运行参数的调整。
在工业生产和自动化控制领域，ABB变频器起着非常重要的作用。
下面将对ABB变频器的使用进行详细说明。
一、ABB变频器的安装和接线1.在进行ABB变频器的安装之前，必须确保所有的电气设备都已经断电，并且接地正常。
2.将ABB变频器安装在通风良好的地方，确保设备工作时可以良好的散热。
3.在安装ABB变频器的过程中，防止设备受到振动和冲击，同时要确保设备和电气线路的线束连接牢固。
4.在接线的过程中，必须按照ABB变频器的接线图进行操作，确保正负极连接正确，以免发生短路。
5.完成接线后，对各个连接点进行检查，确保连接牢固，没有松动的现象。
二、ABB变频器的参数设置1.在启动ABB变频器之前，必须对其参数进行设置，包括电机的额定功率、额定转速、过载容量等。
2.通过ABB变频器的控制面板或者连接PC进行参数设置，确保各项参数设置正确，以保证电机的安全运行。
3.在进行参数设置时，务必参考ABB变频器的说明书，了解各个参数的作用和设置范围。
4.完成参数设置后，通过测试运行，检查电机的运行情况是否符合预期，如有异常需要重新设置参数。
5.在设备长时间运行后，需要对参数进行检查和优化，确保设备的运行效率和稳定性。
三、ABB变频器的故障检测和维护1.在ABB变频器运行过程中，如发生故障需要及时排除。
首先通过控制面板或者PC查看报警信息，找到故障原因。
2.根据故障代码查找ABB变频器的说明书，对症施治。
如若需要更换部件或重置参数，需要谨慎操作。
3.对ABB变频器进行定期维护，清洁设备表面和通风口，防止灰尘积聚导致设备散热不良。
4.定期检查电气连接点，确保电气线路连接牢固，避免因电路故障导致设备损坏。
5.在设备运行过程中，如有异常声音或者温度过高需要及时停机检修，以避免设备故障。
通过以上的使用说明，相信大家对ABB变频器的使用有了更深入的了解。
ABB变频器操作说明和主要参数之欧阳法创编
ABB变频器操作说明和主要参数之欧阳法创编一、ABB变频器操作说明1.运行和停止：变频器可以通过外部信号或者按键进行运行和停止。
通过按下运行按钮，变频器产生输出电压和频率，从而使电动机运行。
按下停止按钮，变频器停止输出电压和频率，电动机停止运行。
2.转速调节：变频器可以通过调整输出频率从而调节电动机的转速。
通过变频器的控制面板上的按键或者外部信号，可以实现调整变频器的输出频率，从而实现对电动机转速的控制。
3.参数设置：通过变频器的控制面板上的按键，可以对变频器进行相关参数的设置。
例如，可以设置最大频率、最小频率、加速时间、减速时间等参数。
4.报警功能：变频器具有报警功能，当发生故障或者异常情况时，变频器会通过报警信号或者显示面板显示相应的警报信息。
5.保护功能：变频器具有多种保护功能，可以保护电动机不受过电流、过电压、过载、短路等问题的损坏。
二、ABB变频器主要参数1.频率范围：ABB变频器通常可以在一定的频率范围内调节输出频率，比如0-300Hz。
这个范围可以根据实际需求进行设置。
2.最大输出电压：ABB变频器的最大输出电压决定了变频器可以输出的最大电压，一般为几百伏特。
3.最大输出电流：ABB变频器的最大输出电流决定了变频器可以输出的最大电流，一般为几十安培。
4.加速时间和减速时间：ABB变频器可以通过设置加速时间和减速时间来控制电动机的启停和转速。
加速时间和减速时间可以根据实际需求进行设置。
5.控制方式：ABB变频器可以通过多种方式进行控制，例如按键控制、外部信号控制、PLC控制等。
6.保护功能：ABB变频器具有多种保护功能，可以保护电动机不受过电流、过电压、过载、短路等问题的损坏。
以上是ABB变频器的操作说明和主要参数的简要介绍。
当然，不同型号的ABB变频器可能具有不同的操作方式和参数，具体操作和参数设置应根据具体的产品说明书进行。
ABB变频器参数设置说明
ABB变频器参数设置说明一、变频器的简朴本地启动 1. 首先确定空开闭合，接触器得电； 2．按LOC/REM使变频器为本地控制模式 3. 按PAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入 99.04 电机传动模式(DTC) DTC 变频器设定值为转速 (多数情况下用这种模式) SCALA 变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回） 4. 按ACT回到当前状态 5. 按REF，选择上下调节键，输入指定的参数后，按ENTER确认 6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作： 1. 按ACT进入实际信号显示模式； 2. 选择需要改变的参数行，按ENTER进入；3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号： 01.02 电机的实际转速 SPEED 01.03 传动输入频率的实际值 FREQ 03.20 变频器最后一次故障的代码 LAST FLT）4. 按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上: 1. 激活可选设备的通讯确认98.02 COMM.MODULE LINK设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES 2. 按LOC/REM切换到L本地控制状态； 3. 按FUNC进入功能模式； 4. 按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；、 5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元： 1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）； 3. 按FUNC 进入功能模式； 4. 进入DOWNLOAD 下载功能，按ENTER执行下载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB变频器操作说明和主要参数1.键盘按钮位置、名称
ABB键盘图4—42。
图4—42 ABB键盘
（退出/实际）（菜单）（上下传/功能）（传动选择）
（快上）（上）
（快下）（下）（确定）
（远近）（复位）（给定）（启动）
（正转）（反转）（停机）
2. 键盘按钮中英文对照：
ACT——退出/实际
PAR——菜单
FUNC——上下传/功能
DRIVE——传动选择
ENTER——确定
LOC/REM——远近控
RESET——复位
REF——给定
3.选择键盘操作：
按‘远近’，显示1 （远控—面板操作）变为1 L。
按‘给定’，中部显示中括号［］。
按‘启动’，右上角显示0变为1。
按‘快上’或‘上’或‘下’，电机转。
.按‘停机’，按‘正转’或‘反转’变向。
按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。
电机反转。
三、参数
1.参数设置：
按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。
按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。
700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.
930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。
2.举例：改电机电压。
按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。
按或或按△或改变中括号中数字为380V；按确认，中括号消失。
改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。
按或
或按△或改变中括号中数字为60A；按确认，中括号消失。
改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。
按
或或按△或改变中括号中数字为55kw；按确认，中括号消失。
停止操作40秒，键盘自动恢复为监视状态。
变频器菜单11.05是上限频率，20.08是最大频率。
一般只改变11.05。
用于限制采煤机速度。
3.改变变频器键盘显示状态：△或选择行（黑影闪动），按确定，△或选择要显示的项，按确定。
键盘可以同时显示三个参数。
最好的显示状态应该是输出频率、输出电压、电机电流。
电工和采煤机司机，要经常观察电机电流，一旦超过额定值105A，必须立即停机，进行查找原因、处理。
电机电流是反映电机工作状况（负荷大小、电机绕组好坏）的最快、最准确的物理量。
主要参数
代码设置可选项名称
10.01 DI1，2 DI1控制启动和停机，DI2控制转向
DI1F DI2R DI1控制正向启动和停机，DI2控制反向启动和停机
10.03 FORWARD 固定为正向
REVERSE 固定为反向
REQUSET 转向选择。
双向
11.02 EXT1 定义有效的控制口为10.01和11.03
EXT2 定义有效的控制口为10.02和11.06
11.03 AI1 模拟量输入AI1有效
AI2 模拟量输入AI2有效
AI3 模拟量输入AI3有效
DI3U，4D（R）数字量输入DI3加速、DI4减速，无记忆
DI3U，4D 数字量输入DI3加速、DI4减速，有记忆
11.04 0 输出频率下限，设置最低速度
11.05 50Hz 输出频率上限，设置最高速度
11.07 0% 所有信号源的最小设定值
11.08 100% 所有信号源的最大设定值
15.06 SPEED 电机转速
16.02 OPEN 参数锁打开，参数值可以修改
LOCKED 参数锁处于锁定，键盘不能修改参数。
当16.03输入密码才可打开16.03 0 设置358开锁，该值将自动回零
由变频器看到的常识
一、键盘显示器看到
1、频率指令。
在0——上限频率（一般为50Hz），内任意给定。
2、输出频率。
对于采煤机或电机车，输出频率（速度）可在0——上限频率内由司机控制。
对于皮带运输机，启动时频率逐渐上升（软启动），加速时间越长上升越缓慢。
最大频率压制上限频率。
频率上限，就是变频器加速到头的频率，即运行频率。
3、输出电流。
启动电流比额定电流小，减小对电网的冲击、减小对电网的压降影响。
4、输出电压。
输出电压与频率成正比。
频率降低时，输出电压也降低。
输出达到基准频率（一般设50Hz）时，输出电压达到基准（或最大）电压。
基准频率与基准电压是预先设定的。
转矩提升，就是提高了V/f的比例。
所以不可长期提升转矩，否则损坏变频器与电机。
5、母线直流电压。
高于输入电压值。
电压值与负载成反比，空载时达到输入交流电压的最大值。
对于380V的变频器，直流电压为五百多伏；对于1140V的变频器，直流电压为一千八百多伏。
6、输出功率。
二、变频器看到
1、三相输入的相序改变，不会改变输出的相序。
2、输入缺一相，变频器也能输出三相。
3、输入缺一相，当负载较大时，会报欠压故障。
4、加速时间长时，输出频率上升缓慢。
减速时间长时，输出频率下降缓慢。
5、因为滤波电容容量大，所以需要预充电电阻。
预充电需要一定时间。
显示内容按重要性排序：输出频率或转速、输出电流、输出电压、输入电压、直流电压。
