伏安法测电阻实验报告(学生)
伏安法测小灯泡电功率、电阻实验报告
伏安法测小灯泡电功率、电阻实验报告
自查报告。
实验名称,伏安法测小灯泡电功率、电阻。
实验目的,通过伏安法测量小灯泡的电功率和电阻,加深对电路中电功率和电阻的理解。
实验装置,小灯泡、电源、电压表、电流表、导线等。
实验步骤:
1. 将小灯泡接入电路中,连接电源,使电流通过小灯泡。
2. 用电压表测量小灯泡两端的电压,用电流表测量小灯泡的电流。
3. 根据测得的电压和电流计算小灯泡的电功率。
4. 根据欧姆定律计算小灯泡的电阻。
实验结果:
1. 测得小灯泡的电压为3V,电流为0.5A,计算得到电功率为1.5W。
2. 根据欧姆定律计算得到小灯泡的电阻为6Ω。
实验分析,通过实验测量和计算得到的电功率和电阻与小灯泡的理论数值基本吻合,实验结果较为准确。
存在问题,在实验过程中,可能存在测量误差,导致实验结果与理论值有一定偏差。
改进措施,在实验中尽量减小测量误差,提高实验结果的准确性。
结论,通过伏安法测量小灯泡的电功率和电阻,加深了对电路中电功率和电阻的理解,实验结果较为准确,为后续实验和理论学习提供了基础。
伏安法测电阻实验报告2页
伏安法测电阻实验报告2页实验报告实验名称:伏安法测电阻一、实验目的1.学习和掌握伏安法测电阻的基本原理和方法。
2.观察和分析电阻在不同电压和电流条件下的表现。
3.通过实验操作,提高动手能力和解决问题的能力。
二、实验原理伏安法测电阻的基本原理是欧姆定律,即电阻等于电压与电流的比值。
具体来说,已知流过电阻的电流和电阻两端的电压,可以通过以下公式计算电阻值:R = U / I其中,R为电阻值(单位:Ω),U为电阻两端的电压(单位:V),I为流过电阻的电流(单位:A)。
三、实验步骤1.准备实验器材:伏安法测电阻实验需要电源、电阻器、电压表、电流表和导线等。
在实验开始前,需要将这些器材准备齐全,并检查其性能。
2.连接电路:将电压表和电流表按照正确的方法连接在电路中。
注意电流表应串联在电路中,电压表应并联在电阻器两端。
同时,连接电路时应注意安全,避免短路或开路。
3.调节电阻器:将电阻器调节到适当的阻值,以便在实验中获得合适的电压和电流。
4.调节电压和电流:调节电源的电压,以便得到需要的电流和电压值。
在实验过程中,需要注意观察电流表和电压表的读数,并记录下来。
5.计算电阻值:根据实验记录下的电压和电流值,利用欧姆定律计算电阻值。
注意对于不同的电阻值,可能需要多次测量并取平均值以提高实验精度。
四、实验结果与数据分析实验数据如下表所示:根据上表数据,可以得出以下结论:1.随着电压的增大,电流也相应增大。
这说明电阻器的阻值是线性变化的。
2.通过计算不同电压和电流条件下的电阻值,可以发现电阻值随着电压的增大而增大,但变化幅度逐渐减小。
这可能是因为电阻器具有一定的温度系数,导致电阻值随温度升高而略有增加。
3.通过多次测量并取平均值,可以减小实验误差,提高实验精度。
根据实验数据,可以计算出平均电阻值为187.5Ω(平均电阻值=(50+100+150+200+250)/5)。
五、实验结论通过本实验,我们验证了伏安法测电阻的基本原理和方法,观察了电阻在不同电压和电流条件下的表现,并通过实验数据得出了一些有价值的结论。
伏安法测电阻实验报告
伏安法测电阻实验报告 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验(一) 实验原理(二) 实验装置图(三)实验器材和规格(三)实验步骤(四)记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后:总结实验注意事项第一方面:电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度,来改变电路中的电阻,从而改变电路中的电流。
2、构造和铭牌意义——200Ω:滑动变阻器的最大阻值:滑动变阻器允许通过的最大电流3、结构示意图和电路符号——4、变阻特点——能够连续改变接入电路中的电阻值。
5、接线方法——6、使用方法——与被调节电路(用电器)串联7、作用——1、保护电路2、改变所在电路中的电压分配或电流大小8、注意事项——电流不能超过允许通过的最大电流值9、在日常生活中的应用——可调亮度的电灯、可调热度的电锅、收音机的音量调节旋钮……实验题目:导体的电阻一定时,通过导体的电流和导体两端电压的关系(研究欧姆定律实验新教材方案)一、提出问题:通过前面的学习,同学们已经定性的知道:加在导体两端的电压越高,通过导体的电流就会越大;导体的电阻越大,通过导体的电流越小。
现在我们共同来探究:如果知道了一个导体的电阻值和它两端的电压值,能不能计算出通过它的电流呢即通过导体的电流与导体两端的电压和导体的电阻有什么定量关系二、猜想与假设:1、电阻不变,电压越大,电流越。
(填“大”或“小”)2、电压不变,电阻越大,电流越。
(填“大”或“小”)3、电流用I表示,电压用U表示,电阻用R表示,则三者之间可能会有什么关系三、设计实验:(一) 实验器材:干电池3节,10 Ω和5 Ω电阻各一个,电压表、电流表,滑动变阻器、开关各一只,导线若干。
(二)实验电路图:1、从研究电流与电压的关系时,能否能否保证电压成整数倍的变化,鉴别一下甲和乙的优劣2、乙图重点:研究的是定值电阻这部分电路,而非整个电路。
伏安法测电阻实验报告_2
伏安法测电阻实验报告
班级: 姓名: 组次:
一、实验目的:
①练习使用电压表和电流表
②学会用伏安法测小灯泡正常发光时的电阻
二、实验器材: 干电池3节、开关1个、电压表1只、电流表1只、小灯泡1只、小灯座1只、滑动变阻器1只、导线若干
1、三、探究过程:
2、检查器材是否完全、完好(观察小灯泡的额定电压、变阻器铭牌、各接
线柱情况以及给电压表、电流表校零)Array
3、画出实验电路图
4.按电路图摆放好仪器
5.将导线拧成一股
6.断开开关, 从电源一极开始顺次连接
(注意电表的量程和正、负接线柱, 绕线
顺时针)
7、连好电路检查一遍, 将滑动变阻器置于
阻值最大处, 再闭合开关试触
8、移动滑动变阻器, 同时观察电压表示数至额定电压, 停止华东, 断开开
关, 记下此时电压表电流表读数
9、实验完毕, 断开开关(先拆电源)拆除电路
10、利用R=U/I, 算出阻值
11.整理仪器。
伏安法测电阻
伏安法测电阻实验报告一、实验目的:1.学会设计用伏安法测电阻的实验电路。
2.掌握各种电阻原件伏安特性曲线的测量方法。
3.学会用作图法处理实验数据。
二、实验原理:1.线性元件和非线性原件当一电阻元件两端加上不同的直流电压U时,元件内则有相应的电流I流过,以电流I为纵坐标,电压U为横坐标,做出I−U关系曲线,这便是该电阻元件的伏安特性曲线。
通常情况下,导电金属丝,碳膜电阻,金属膜电阻等,其伏安特性曲线是一条过原点的直线,如图(1)所示。
这类元件称为线性元件,其阻值是一个不随I,U变化的常量。
对于像晶体二极管,热敏电阻等元件,他们的伏安特性曲线不是一条直线,这类元件称为非线性元件,其阻值不是一个常量。
图(1)2.测量电路的选取利用伏安法测电阻常采用如下图所示的两种类型测量电路。
由图可以得出,测量电路的选取在于电源的选取,变阻器R的选取和电表的选取以及连接方式等几方面。
(1)电源的选取实验时常用的直流电源有三种:直流稳压电源,直流稳流电源和固定电压源(如干电池等)。
实验时电源的选取应使所选电源的额定电压和额定电流同负载的额定电压和额定电流相同或稍大较为理想,余量过大浪费电能,会使调节变粗,若使用不慎也易损坏电表。
(2)变阻器的选取与连接方式变阻器的用途是控制电路中的电压和电流,使其达到某一指定的数值,或使其在一定范围内连续变化。
为此,实验中常用变阻器组成分压电路和限流电路,如上图所示。
分压电路是通过变阻器R的滑动端的移动来改变R X两端的电压;限流电路是通过改变变阻器R的阻值来改变电路中电流的。
实验中如能选用合适的直流稳压电源或是稳流电源,一般可不采用变阻器控制电路。
如选用固定电压电源,则需用变阻器来调节R X两端的电压和通过它的电流。
变阻器的连接方式按如下考虑:如所选电源的额定电流大于负载R X的两倍以上,宜选用分压电路。
该电路调节的范围宽且可以调为零值。
实验中希望改变R时,负载R X两端的电压变化要尽量均匀,否则调节困难,给实验带来不便。

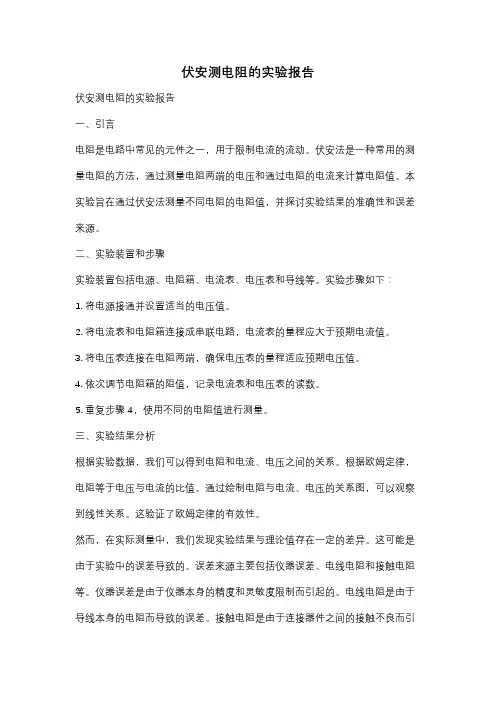

伏安测电阻的实验报告
伏安测电阻的实验报告伏安测电阻的实验报告一、引言电阻是电路中常见的元件之一,用于限制电流的流动。
伏安法是一种常用的测量电阻的方法,通过测量电阻两端的电压和通过电阻的电流来计算电阻值。
本实验旨在通过伏安法测量不同电阻的电阻值,并探讨实验结果的准确性和误差来源。
二、实验装置和步骤实验装置包括电源、电阻箱、电流表、电压表和导线等。
实验步骤如下:1. 将电源接通并设置适当的电压值。
2. 将电流表和电阻箱连接成串联电路,电流表的量程应大于预期电流值。
3. 将电压表连接在电阻两端,确保电压表的量程适应预期电压值。
4. 依次调节电阻箱的阻值,记录电流表和电压表的读数。
5. 重复步骤4,使用不同的电阻值进行测量。
三、实验结果分析根据实验数据,我们可以得到电阻和电流、电压之间的关系。
根据欧姆定律,电阻等于电压与电流的比值。
通过绘制电阻与电流、电压的关系图,可以观察到线性关系。
这验证了欧姆定律的有效性。
然而,在实际测量中,我们发现实验结果与理论值存在一定的差异。
这可能是由于实验中的误差导致的。
误差来源主要包括仪器误差、电线电阻和接触电阻等。
仪器误差是由于仪器本身的精度和灵敏度限制而引起的。
电线电阻是由于导线本身的电阻而导致的误差。
接触电阻是由于连接器件之间的接触不良而引起的。
为了减小误差,我们可以采取一些措施。
首先,选择精度较高的仪器进行测量。
其次,使用较粗的导线以减小电线电阻的影响。
最后,确保连接器件之间的接触良好,以减小接触电阻的影响。
四、实验应用和意义伏安法是一种常用的测量电阻的方法,广泛应用于电路设计、故障排除和电阻器校准等领域。
通过准确测量电阻值,我们可以评估电路的性能和稳定性,为电路设计和优化提供依据。
此外,伏安法还可以用于测量其他元件的电阻值,如电感、电容等。
通过测量不同元件的电阻值,我们可以进一步研究电路的特性和响应。
总结:本实验通过伏安法测量不同电阻的电阻值,并分析了实验结果的准确性和误差来源。
实验结果验证了欧姆定律的有效性,并探讨了减小误差的方法。
伏安法测电阻实验报告(学生)
伏安法测电阻实验报告 姓名 得分 实验名称: 伏安法测量定值电阻的阻值
一、实验目的:会用伏安法(即用电压表和电流表)测量定值电阻的阻值
二、实验原理:
三、实验器材:电源、 、 、 、待测定值电阻、开关各一个、导线若干
四、实验电路图:
五、实验步骤: 1) 开关,按照电路图连接电路;
2)接入电路的滑动变阻器阻值调到 ;
3)检查无误后,再闭合开关S ,改变滑动变阻器的阻值三次,分别读出对应
的电流表、电压表的示数,并填入下面的表格中;
4)断开开关,计算定值电阻R 阻值 ,并算出三次阻值的平均值填入表格;
5)先拆除...
电源两极导线,再拆除其它部分实验线路,整理好实验器材。
实验注意事项: ①连接电路时开关要处于断开位置;
②滑动变阻器的滑片要放在最大电阻值的位置;
③电压表选用0-3V 量程,电流表选用0-0.6A ;
④注意认清电压表、电流表的“+”、“-”接线柱,使电流“+”进“-‘”出; ⑤ 可以先连“主电路”即由电阻R 、电流表、电压表、滑动变阻器、单刀开关、电源组
成的串联电路,检查无误后再接电压表;
⑥注意分度值,正确读出电流表、电压表上的数值. 六、实验数据记录与处理:
电压(V ) 电流(A ) 电阻(Ω) 电阻平均值(Ω)
1
2
3
思考:1.图像斜率表示什么??
2.斜率越大,表示什么?
3.斜率会随着电压增大而增大吗?说明什么问题?
4.如果将未知电阻换成小灯泡?计算电阻的大小还
能用多测几次取平均值的做法吗?
实验总结: 回顾自己在实验中的表现和收获,对于实验中存在的问题,要作为以后的教训. 物 理 量 序 号 =++=3321R R R R。
伏安法测电阻实验结果
伏安法测电阻实验结果好吧,让我们聊聊伏安法测电阻的事儿。
这个实验呢,听上去有点儿复杂,但其实就像做菜,步骤简单,关键在于心态。
你得准备好一些设备,像电源、万用表,还有电阻,这些都是必不可少的。
想象一下,电源就像你家里的电,给一切提供动力,万用表呢,就是你的“侦探”,帮你查明真相。
在实验开始前,你可能会觉得有点儿紧张,像是第一次上台表演。
放轻松,没什么好怕的。
你先把电路搭好,就像拼积木一样,把电源、电阻、万用表接在一起。
记得,连接线要牢固,不能松松垮垮的,毕竟这关系到你的实验结果呢。
好啦,连接好了之后,接下来就是测量电压和电流了。
你可以打开电源,像点燃篝火一样,让电流流动起来。
然后,拿起万用表,调到合适的档位,开始测量。
电压就像一位优雅的女士,静静地坐在那里,等待你来观察;电流则是那个活泼的小家伙,四处乱窜,充满了生机。
你一边测量一边记下数据,心里可能会暗想:“这个电阻究竟有多大呢?”得到电压和电流的数据后,就要开始算了。
利用伏安法,电阻等于电压除以电流,这个公式可真是简单明了,像是生活中的“事半功倍”。
你只需把刚才测得的电压和电流代入公式,就能得到电阻值。
想象一下,你用尺子量了个东西的长度,最后得出结果,心里那种成就感,真是无与伦比。
不过,实验中难免会有些小插曲。
比如,有时候电压表的读数不太准确,或者电流表的连接不牢。
这个时候,别着急,像老鼠掉进米缸里那样急。
慢慢来,检查一下每个连接,确保一切正常。
科学实验嘛,有时候就是个“曲折离奇”的故事。
如果结果不如预期,也别灰心。
科学就是这样,偶尔会让你跌个跟头。
可以试着调整一下电路,或者更换电阻,看看会不会有新的发现。
实验就是一个探索的过程,谁知道呢,可能会发现一些意想不到的结果,像是找到宝藏一样惊喜。
完成实验后,别忘了整理数据,写个实验报告。
虽然这看似枯燥,但回顾一下整个过程,你会发现其中的乐趣。
写报告的过程就像是在复盘一场比赛,梳理出关键的点和经验教训,下一次一定能做得更好。
伏安法测电阻实验报告
姓ቤተ መጻሕፍቲ ባይዱ学号
实验目的:
1.通过实验使学生会用伏安法测电阻的方法.
2.使学生进一步掌握正确使用电压表和电流表的方法.
3.通过实验了解小灯泡的电阻与温度的关系。
实验原理
实验器材干电池2节、电压表、电流表、滑动变阻器、待测电阻、待测小灯泡、开关各一个,导线若干.
实验名称:测定值电阻阻值实验名称:测小灯泡电阻
实验电路图:实验电路图:
实验步骤:
(1)按电路图连接电路.(2)检查无误后,闭合开关S,改变滑动变阻器的阻值,分别读出电流表,电压表的读数,填入下面的表格中.
(3)测出三次定值电阻R的值,求出R的平均值.在测量小灯泡电阻时,能否求平均值?为什么?
实验记录表格一:实验记录表格二:
电压U
V
电流I
A
电阻R
电阻
平均值
电压U
V
电流I
A
电阻R
灯泡亮度
1
1
2
2
3
3
实验注意事项
(1)连接电路时提示学生:①开关要处于位置.
②滑动变阻器的滑片要放在的位置.
③电源电压选用V.
④电压表选用V量程,电流表选用A
⑤注意认清电压表、电流表的“+”、“-”接线柱.
(2)连接电路时强调:
先连“主电路”即由电阻R、电流表、电压表、滑动变阻器、开关、电源组成的串联电路,检查无误后再接电压表.
伏安法测电阻的实验报告
伏安法测电阻的实验报告一、实验目的1、掌握伏安法测电阻的原理和方法。
2、学会使用电压表、电流表等电学仪器测量电阻。
3、加深对欧姆定律的理解,提高实验操作能力和数据处理能力。
二、实验原理伏安法测电阻的基本原理是欧姆定律,即$R =\frac{U}{I}$,其中$R$表示电阻,$U$表示电阻两端的电压,$I$表示通过电阻的电流。
通过测量电阻两端的电压$U$和通过电阻的电流$I$,就可以计算出电阻的值。
在实验中,通常有两种测量电路:电流表内接法和电流表外接法。
电流表内接法:将电流表与待测电阻串联,电压表测量电流表和待测电阻两端的总电压。
此时,测量的电压值大于待测电阻两端的实际电压,测量的电阻值大于实际电阻值,测量值为$R =\frac{U}{I} = R_x + R_A$,其中$R_x$为待测电阻,$R_A$为电流表内阻。
电流表外接法:将电压表与待测电阻并联,电流表测量通过电压表和待测电阻的总电流。
此时,测量的电流值大于通过待测电阻的实际电流,测量的电阻值小于实际电阻值,测量值为$R =\frac{U}{I} =\frac{R_x R_V}{R_x + R_V}$,其中$R_V$为电压表内阻。
为了减小测量误差,应根据待测电阻的大小选择合适的测量电路。
当$R_x \gt \sqrt{R_A R_V}$时,采用电流表内接法;当$R_x \lt\sqrt{R_A R_V}$时,采用电流表外接法。
三、实验器材1、直流电源(输出电压可调)2、电压表(量程 0 3V,内阻约为3kΩ)3、电流表(量程 0 06A,内阻约为05Ω)4、待测电阻(约5Ω)5、滑动变阻器(最大阻值20Ω)6、开关7、导线若干四、实验步骤1、按照实验电路图连接电路。
(1)选择电流表外接法,将电源、开关、滑动变阻器、待测电阻、电流表、电压表依次用导线连接起来,注意正负极的连接和量程的选择。
(2)滑动变阻器采用限流接法,滑片移到阻值最大的一端。
实验报告:伏安法测电阻
鹦鸽初级中学物理实验报告单
班级_______姓名__________组别________时间________
一、实验名称:用伏安法测电阻
二、实验原理:_____________
三、设计实验:
实验器材:待测电阻、两节干电池、______、______、______、_______、______.实验电路图
四、实验步骤:
1、按照电路图连接电路
注意事项:为了保护电路:(1)开关要
(2)
(3)
注意电压表和电流表的量程选择和正负接线柱
.
2.检查无误后,闭合开关,改变滑动变阻器滑片的位置,测量出三次对应的电流值和电压值,并将数据填入表格中.
3.根据记录的数据计算出三次对应的电阻值和平均值.并作出电阻R 的U-I
图像。
4.分析实验产生误差的原因.(提示:考虑电表电阻)
5.整理实验仪器
U /V
I/A
五,选做实验:用伏安法测小灯泡的电阻,将数据填入表格中并作出小灯泡的U-I 图像。
比较分析:比较电阻和小灯泡的U-I 图像 相同: 不同:
小灯泡和电阻的U-I 图像产生差异的原因可能是:
U /V
I/A。
伏安法测电阻电阻实验报告
竭诚为您提供优质文档/双击可除伏安法测电阻电阻实验报告篇一:伏安法测电阻实验报告伏安法测电阻实验报告姓名得分实验名称:伏安法测量定值电阻的阻值实验时间:实验目的:会用伏安法(即用电压表和电流表)测量定值电阻的阻值实验原理:R=u/I实验器材:电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干实验电路图:实验步骤:1)断开开关,按照电路图连接电路;2)接入电路的滑动变阻器阻值调到最大;3)检查无误后,再闭合开关s,改变滑动变阻器的阻值三次,分别读出对应的电流表、电压表的示数,并填入下面的表格中;4)断开开关,计算定值电阻R阻值,并算出三次阻值的平均值填入表格;实验巩固:小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V"字样),在实验过程中图7-14图7-15(2)在连接电路时,开关应处于状态,这是为了;闭合开关前,滑动变阻器的滑片应调至,这是为了;(3)正确连好电路后,闭合开关s,发现灯L不发光,故障的原因不可能是();A.电流表处有开路b.电压表与灯泡相连接的导线接触不良c.导线接触不良D.小灯泡L的灯丝断了(4)灯泡正常发光时,电流表的示数如图7-15所示,请将读数填入表格中的空格处.此时小灯泡的电阻为;(小数点后保留一位数字)(5)分析比较表格中的数据可以看出,在灯丝中的电流逐渐增大的过程中,灯丝的电阻,进一步分析表篇二:伏安法测电阻实验报告科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验(一)实验原理(二)实验装置图(三)实验器材和规格(三)实验步骤(四)记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后:总结实验注意事项第一方面:电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度,来改变电路中的电阻,从而改变电路中的电流。
2、构造和铭牌意义——200Ω:滑动变阻器的最大阻值1.5A:滑动变阻器允许通过的最大电流3、结构示意图和电路符号——4、变阻特点——能够连续改变接入电路中的电阻值。
伏安法测电阻的实验报告
伏安法测电阻的实验报告大家好,今天咱们来聊聊伏安法测电阻这个实验,真是个妙趣横生的事儿,听起来有点拗口,但其实就是利用电压和电流之间的关系来搞定电阻,简单得很!一开始,咱们准备一些实验器材,像电源、安培计、伏特计和被测电阻,少不了导线啦,没它可真不行。
说实话,看到那些闪闪发光的仪器,我心里就乐开了花,科学就是这么有趣!实验一开始,大家纷纷忙碌起来,像小蜜蜂似的。
首先得把电源给接上,然后把伏特计和安培计也连上。
说到这里,大家可得注意,接错了可就麻烦了,电流可不是好惹的!不过,咱们这帮小伙伴都挺聪明的,几番试探之后,终于把一切都搞定。
哎,心里那叫一个美,真想给自己竖个大拇指!然后,咱们开始调电压,慢慢地把电压从零调到某个值,看着伏特计的指针一点点上升,心里那个激动啊,真是如同看着一场精彩的比赛,谁也不想错过任何精彩瞬间。
与此同时,安培计的指针也跟着跳动,这真是双管齐下,一时间,电压和电流的变化让我觉得自己像个小科学家,正站在实验室的中心,掌控着一切。
每当我调整电压,安培计上的读数也随着变化,简直像在看一场华丽的舞蹈,电流和电压在这场舞会上交相辉映。
心想,这电阻到底是个什么东西呢?像个调皮的小家伙,总在这里捣蛋,真让人摸不着头脑。
不过,没关系,咱们有公式呀,哦对了,电阻等于电压除以电流,简单又实用,真是科学的神奇之处。
逐渐地,我开始记录下每一个电压下对应的电流,眼看着纸上密密麻麻的数字,心里那种成就感真是没得说。
实验就像是在种树,越是细心,越能收获丰硕的果实。
实验的气氛也越来越好,大家围在一起讨论,分享着各自的发现,仿佛整个实验室都充满了知识的香气,让人忍不住想多待一会儿。
实验中也不是一帆风顺。
偶尔会出现一些小插曲,比如电流突然飙升,大家顿时一阵慌张,电线就像个不听话的小孩,发出“嘭”的一声响,吓得我差点跳起来。
不过,经过大家的共同努力,最终还是平安无事,真是有惊无险,嘿嘿,咱们可不能被这些小麻烦吓到,科学探索就是这样,总是充满挑战。
伏安法测电阻实验报告
伏安法测电阻实验报告实验目的,通过伏安法测量电阻的电阻值,并掌握伏安法的基本原理和操作方法。
实验仪器,电源、电流表、电压表、待测电阻。
实验原理,伏安法是利用欧姆定律来测量电阻的一种方法。
欧姆定律表明,电流与电压成正比,电流大小与电阻成反比。
通过在电路中加入待测电阻,利用电压表测量电压,电流表测量电流,从而计算出电阻的数值。
实验步骤:1. 连接电路,将电源的正极与电流表的正极相连,电源的负极与电流表的负极相连,电流表的另一端与待测电阻相连,待测电阻的另一端与电压表相连,电压表的另一端与电源的负极相连,形成一个闭合电路。
2. 调节电流,通过调节电源的电压,使电流表示数在合适范围内。
3. 测量电压,利用电压表测量待测电阻两端的电压值。
4. 测量电流,利用电流表测量电路中的电流值。
5. 计算电阻,根据欧姆定律,计算出电阻的数值。
实验数据:待测电阻两端电压,V=3.5V。
电路中电流值,I=0.5A。
计算电阻,R=V/I=3.5V/0.5A=7Ω。
实验结果,通过伏安法测量,得到待测电阻的电阻值为7Ω。
实验总结,通过本次实验,我掌握了伏安法测量电阻的基本原理和操作方法。
在实验中,需要注意调节电流表和电压表的量程,保证测量的准确性。
另外,在连接电路时,要确保电路连接牢固,避免接触不良导致测量误差。
通过实验,我对伏安法有了更深入的理解,为今后的实验操作打下了基础。
实验注意事项:1. 在连接电路时,注意接线的牢固性,避免接触不良。
2. 调节电流表和电压表的量程,保证测量的准确性。
3. 注意安全,避免电源过载或短路。
4. 实验结束后,及时关闭电源,拆除电路。
通过本次实验,我对伏安法测量电阻有了更深入的理解,为今后的实验操作打下了基础。
希望通过不断的实验练习,能够更加熟练地掌握伏安法的操作技巧,为今后的科研工作做好准备。
伏安法 实验报告
伏安法测电阻实验报告(一)数据处理●测小电阻粗测:50.6Ω测量小电阻数据表U/V 0.1 0.3 0.5 0.7 0.9 1.1 1.3 I/mA 2.2 6.4 10.6 14.6 18.8 23.0 27.2电压表:量程1.5V 分度值0.02V 内阻1kΩ/V电流表:量程30mA 分度值0.4mA 内阻4.8Ω取图中点(0.7,14.6)计算,得R=U/I=0.7/(14.6*10-3)=47.9Ω考虑电压表内阻Rv=1.5V*1kΩ/V=1500Ω根据公式1/Rx =I/U-1/Rv解得RX=49.5Ω可见修正系统误差后,RX的阻值更接近粗测值。
●测大电阻粗测:0.981 kΩU/V 0.10 0.30 0.50 0.70 0.90 1.10 1.30I/mA 0.10 0.31 0.50 0.71 0.91 1.11 1.31电压表:量程1.5V 分度值0.02V 内阻1kΩ/V电流表:量程1.5mA 分度值0.02mA 内阻21.4Ω取图中点(0.7,0.71)计算,得R=U/I=0.7/(0.71*10-3)=985.9Ω考虑电流表内阻RA=21.4Ω根据公式R x =U/I-RA=964.5Ω此时出现修正误差后的阻值比测量值的误差还要大的情况,考虑可能是选择的电流表的量程不恰当。
为了使电流表的指针能够偏转至量程的2/3处,选择的量程过小,导致电流表的内阻过大,增大误差。
测量稳压二极管稳压二极管正向导电数据表U/V 0.1907 0.3163 0.4978 0.5202 0.5553 0.5706 0.5944 I/mA 0.000 0.000 0.000 0.001 0.003 0.004 0.007 U/V 0.6007 0.6201 0.6574 0.6661 0.6888 0.7085 0.7289 I/mA 0.008 0.013 0.032 0.040 0.072 0.124 0.222 U/V 0.7417 0.7617 0.7811 0.8000 0.828 0.848 0.868 I/mA 0.322 0.583 1.040 1.807 4.661 6.985 9.920U=0.8V时,RD=0.8/(1.807*10-3)=442.7Ω稳压二极管反向导电数据表U/V 1.229 2.312 3.319 4.001 4.288 4.516I/mA 0.000 0.000 0.000 0.001 0.002 0.003U/V 4.683 4.806 4.947 5.103 5.208 5.327I/mA 0.005 0.007 0.011 0.019 0.031 0.076U/V 5.387 5.465 5.468 5.494 5.509 5.523I/mA 0.428 9.800 10.113 15.620 17.596 19.775U=4.0V时,RD=4.001/(0.001*10-3)=400 kΩI=-10mA时,RD′=(5.468-5.465)/(10.113-9.800)*10-3=9.6Ω(二)思考题(2)测量正向伏安曲线时你采用了哪种电表接法,为什么?采用外接法。
伏安法测电阻实验报告
伏安法测电阻一、实验内容:1.用伏安法测量不同的电阻,分析电表的接入误差;2.测量半导体二极管的伏安特性,并画出伏安特性曲线。
二、实验步骤:(一)清点主要仪器: 1.电源( ) 2.滑线变阻器( ) 3.电阻箱( ) 4.伏特表( ) 5.单刀双掷开关( ) 6.待测二极管( ) 7.万用表 ( ) 8.开关 ( ) 9.导线 ( 10 )(三)接线1.根据电路原理图连接线路;.R x 用Z×21型电阻箱代替;2.注意伏特表、安培表的正负极;(四)调整仪器1.为保护仪器,初始时R P 的触头滑至B处;2.检查两表指针是否指零,若不指零,则调节零点旋纽,使指针对齐零刻度线。
(五)测量1.伏安法测小电阻①R x 取60.0Ω,安培表选用MF-47万用表的直流0~50mA档,伏特表用3V档;②检查线路无误和电表档级合适后接通电源,将开关K→a;③调节R P ,使安培表读数分别为10.0mA、20.0mA、30.0mA、40.0mA、45.0mA时记下相应的伏特表读数填入表中;④重复步骤③,依相反次序重读一遍,记录伏特表读数填入表①中;⑤切开电源,将R P 的触头滑至B处,将开关K→b,然后接通电源,重复步骤③④,将测得的数据填入表①中。
2.伏安法测大电阻①R x 取6000.0Ω,安培表选用MF-47万用表的直流0~0.5mA档,伏特表用3V档;②重复测量1中的步骤,不同之处是使安培表读数分别为100μA、200μA、300μA、4 00μA、450μA。
3.伏安法测二极管正向特性①用二极管代替R x ,注意二极管的正负极,测正向电阻时安培表选用MF-47万用表的直流0~50mA档,伏特表用3V档,采用外接法;测反向电阻时安培表选用MF-47万用表的直流0~0.05mA档,伏特表用3V档,采用内接法;②重复测量1中的②③步骤,将测量结果填入表格中,以电压表取值为准,具体电压表取值参看表格③、表格④。
伏安法测电阻实验报告模板
3.算出电阻器的阻值。
实验数据记录表格:
项目
次序
U∕V
I∕A
(通过计算求出RX的电阻值)
(2)测量小灯泡的电阻
项目
次序
U∕V
I∕A
R∕Ω
1
2
3
分析三次阻值不同的原因是:
把小灯拧松,观察电流表有无示数:电压表有无示数:
姓名
班级
日期
实验名称: 伏安法测电阻
实验目的: 1)学会用“伏安法”测量电阻;
2)知道多次测量取平均值能够减小实验误差
实验原理:
实验器材:电池组、电压表、电流表、滑动变阻器、待测电阻、开关各一个, 导线若干
实验电路图 : (要求滑片向右移动时电流表增大)
(1)测RX的阻值
实验步骤:
1.按电路图连接电路。
把小灯短路,观察电流表有无示数:电压表有无示数:
只有电流表如何测量电阻?
电路图:
步骤:分别测量P在A端的电流IA= B端的电流IB=
计算RX的阻值:
只有电压表如何测量电阻?
电路图:
步骤:分别测量P在A端的电压UA= B端的电压UB=
计算RX的阻值:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
伏安法测电阻实验报告 姓名 得分 实验名称: 伏安法测量定值电阻的阻值
一、实验目的:会用伏安法(即用电压表和电流表)测量定值电阻的阻值
二、实验原理:
三、实验器材:电源、 、 、 、待测定值电阻、开关各一个、导线若干
四、实验电路图:
五、实验步骤: 1) 开关,按照电路图连接电路;
2)接入电路的滑动变阻器阻值调到 ;
3)检查无误后,再闭合开关S ,改变滑动变阻器的阻值三次,分别读出对应
的电流表、电压表的示数,并填入下面的表格中;
4)断开开关,计算定值电阻R 阻值 ,并算出三次阻值的平均值填入表格;
5)先拆除...
电源两极导线,再拆除其它部分实验线路,整理好实验器材。
实验注意事项: ①连接电路时开关要处于断开位置;
②滑动变阻器的滑片要放在最大电阻值的位置;
③电压表选用0-3V 量程,电流表选用0-0.6A ;
④注意认清电压表、电流表的“+”、“-”接线柱,使电流“+”进“-‘”出; ⑤ 可以先连“主电路”即由电阻R 、电流表、电压表、滑动变阻器、单刀开关、电源组
成的串联电路,检查无误后再接电压表;
⑥注意分度值,正确读出电流表、电压表上的数值. 六、实验数据记录与处理:
电压(V ) 电流(A ) 电阻(Ω) 电阻平均值(Ω)
1
2
3
思考:1.图像斜率表示什么??
2.斜率越大,表示什么?
3.斜率会随着电压增大而增大吗?说明什么问题?
4.如果将未知电阻换成小灯泡?计算电阻的大小还
能用多测几次取平均值的做法吗?
实验总结: 回顾自己在实验中的表现和收获,对于实验中存在的问题,要作为以后的教训. 物 理 量 序 号 =++=3321R R R R。
