电位计变送器说明书一入一出
智能电量变送器使用说明书
智能电量变送器使用说明书产品介绍智能电量变送器采用全隔离技术,可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单项、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能，具备RS485口通讯功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。
★单相有功功率计算公式：P=U×I×COSΦ★三相有功功率计算公式：★无功功率计算公式：1 显示面板外观结构图输入输入信号交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入输出输出信号4-20mA，0-10mA，0-20mA，1-5V，0-5V输出负载电流型≤500Ω，电压型≥250KΩ通讯MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps 电源电源DC24V（±10%），AC100-240V，50/60Hz功耗≤2W其它参数≥100MΩ（500VDC时）绝缘阻抗（输入/输出/电源/通讯之间）耐压强度1500Vrms (1 min，无火花)（输入/输出/电源/通讯之间）工作温度0～50℃(无凝露、无结冰)相对湿度25%～85%RH保存温度-10～60℃(无凝露、无结冰)安装方式35mmDIN导轨安装安装尺寸22.5*110*115mm(宽*高*深)传输精度0.3%FS响应时间≤1S电磁兼容性符合GB/T18268工业设备应用要求（IEC 61326-1）3 接线图注1：通迅功能和变送输出功能只能选其一（即带变送功给就不能带通迅功能，反之，带通迅功能就不能带变送功能）注2：电流，电压输出通过主板上的J2切换，如下图所示：直流电流输出直流电压输出短路环状态★★三相平衡负载测量时，接线方法如下：名称设定范围说明出厂预设第一报警类型内部保留参数无报警第一报警数值内部保留参数00000 第一报警回差内部保留参数00000 第二报警类型内部保留参数无报警第二报警数值内部保留参数00000 第二报警回差内部保留参数00000 仪表通讯地址0-250 1通讯波特率值1200，2400，4800，9600 9600一路测量示值电压，电流，有功功率，无功功率，功率因素出厂时根据模块的型号设置电压二路测量示值电压，电流，有功功率，无功功率，功率因素出厂时根据模块的型号设置电压电流量程选择一安培，五安培校准后如需更改量程，更改后要断电重新标定。
电子电位差计使用说明书
电子电位差计使用说明书1. 概述电子电位差计是一种用于测量电路中电压差的设备。
它能够准确测量直流电路和交流电路中的电压差，并将结果以数字形式显示在屏幕上。
本使用说明书将介绍电子电位差计的基本功能、使用方法以及注意事项。
2. 功能特点- 高精度测量：电子电位差计具有高精度的测量能力，可以测量微小的电压差。
- 多功能显示：设备配备了LCD显示屏，能够以数字形式显示测量结果，并可切换不同的测量单位。
- 测量范围广：电子电位差计支持多个测量范围，满足不同电路的测量需求。
- 数据存储功能：设备具备存储功能，可以储存测量结果并支持数据导出。
3. 使用方法3.1 连接测量电路将电子电位差计的红色测量探头连接到要测量的电路的正极，将黑色测量探头连接到电路的负极。
3.2 开机与校准插入电源，按下电源按钮开启电子电位差计。
在进行测量之前，通常需要进行校准。
按照设备说明书中的校准步骤进行操作，确保测量的准确性。
3.3 进行测量将测量探头对准待测电路的正负极，读取并记录测量结果。
如果需要连续测量，可以使用设备的存储功能，以便后续分析数据。
3.4 结束操作测量完毕后，按下电源按钮关闭电子电位差计。
拔出测量探头，进行必要的清理和存放。
4. 注意事项- 请勿超出设备的测量范围，以免损坏电子电位差计或引发安全问题。
- 在进行测量时，确保待测电路处于断开或符合安全标准的状态。
- 若在测量过程中发现异常，请立即停止使用，并按照设备说明书中的故障排除步骤进行处理。
- 定期清洁设备，避免灰尘或污垢影响测量准确性。
- 妥善保管设备，避免撞击或摔落，防止损坏。
5. 维护与保养- 定期检查电子电位差计的电源线和测量探头，确保接线良好。
- 清洁设备外壳和显示屏，使用柔软的干布擦拭，避免使用含有溶剂或腐蚀性物质的清洁剂。
- 如设备出现故障或需要维修，请联系专业技术人员进行处理，切勿私自拆解和修复。
6. 使用范围电子电位差计广泛应用于电子工程、电路设计、科研实验室等领域。
电位计使用操作规程说明书

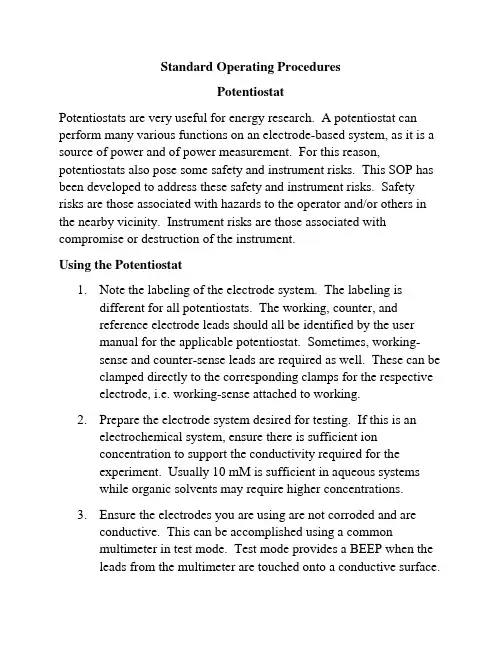

Standard Operating ProceduresPotentiostatPotentiostats are very useful for energy research. A potentiostat can perform many various functions on an electrode-based system, as it is a source of power and of power measurement. For this reason, potentiostats also pose some safety and instrument risks. This SOP has been developed to address these safety and instrument risks. Safety risks are those associated with hazards to the operator and/or others in the nearby vicinity. Instrument risks are those associated with compromise or destruction of the instrument.Using the Potentiostat1.Note the labeling of the electrode system. The labeling isdifferent for all potentiostats. The working, counter, andreference electrode leads should all be identified by the usermanual for the applicable potentiostat. Sometimes, working-sense and counter-sense leads are required as well. These can beclamped directly to the corresponding clamps for the respectiveelectrode, i.e. working-sense attached to working.2.Prepare the electrode system desired for testing. If this is anelectrochemical system, ensure there is sufficient ionconcentration to support the conductivity required for theexperiment. Usually 10 mM is sufficient in aqueous systemswhile organic solvents may require higher concentrations.3.Ensure the electrodes you are using are not corroded and areconductive. This can be accomplished using a commonmultimeter in test mode. Test mode provides a BEEP when theleads from the multimeter are touched onto a conductive surface.4.After the electrodes are secured in place, connect the appropriateleads to the respective electrodes. Connect the ground electrodes (commonly black) to a metal surface away from the experiment.IF A REFERENCE ELECTRODE IS NOT BEING USED FOR THE EXPERIMENT simply connect the reference electrode lead to the counter electrode lead. In experiments without a reference electrode, the counter electrode acts as the reference againstwhich the potentiostat applies control of the working electrode.5.DOUBLE CHECK that the electrode leads are not touching anymetal or each other. This can lead to shorting and possiblysparks, which in the presence of organic electrolytes can cause ignition.6.Conduct the electrode experiment.7.Disconnect the leads and leave the area in a neat and organizedmanner. Clean any liquids that may have spilled.Safety and Instrument Risks Associated with Potentiostats1.Never touch the electrodes while conducting an experiment.While the voltages and currents associated with laboratorypotentiostats are not typically high, adverse reactions can occur.2.Always ensure the electrodes do not touch metal or each other.This can lead to shorting and overloading of the potentiostat,which can cause complete malfunction.3.If the voltage is very high when you begin an experiment (i.e.greater than 2 V), it is very likely (a) the electrodes you are using are experiencing high resistance either because of corrosion orpoor contact, (b) the reference electrode is not connected, or (c)the reference electrode is malfunctioning as a result of poor storage, leakage, or air bubbles.。
T70全自动电位滴定仪操作手册及方法大全
梅特勒-托利多Mettler-ToledoT70全自动电位滴定仪操作手册及方法大全编写：马兵兵单位：中国铝业重庆分公司Email:mabing1986310@目录第一章仪器概述 (1)1.1 技术数据 (1)1.1.1 滴定仪 (1)1.1.2 终端设备 (3)1.1.3 pH 插卡（Analog Board） (4)1.1.4 电导插口（Conductivity Board） (5)1.2 滴定仪构造 (6)1.2.1 主机组成 (6)1.2.2 背面接口 (7)1.3 滴定仪安装 (9)1.4 电极 (11)第二章原理介绍 (13)2.1 电位 (13)2.1.1 电极电位的产生 (13)2.1.2 能斯特公式 (13)2.1.3 电极电位的测量 (15)2.1.4 电极的极化 (17)2.2 电位分析法原理及应用 (18)2.2.1 能斯特方程--电位分析法的依据 (18)2.2.2 电位法测定溶液的PH值 (19)2.2.3 离子选择性电极 (22)2.2.4 测量离子浓（活）度的方法 (28)2.2.5 影响测定的因素 (30)2.2.6 电极的发展现状及趋势 (31)2.3 电位滴定法 (32)2.3.1 电位滴定法的原理 (32)2.3.2电位滴定终点的确定 (33)2.4电位滴定法的应用和指示电极的选择 (34)第三章操作与维护 (35)3.1 操作步骤 (35)3.1.1 方法编辑 (35)3.1.2 运行方法 (35)3.2 主机维护 (36)3.3 电极维护 (36)3.3.1 DGi111-SC玻璃电极 (36)3.2.2 DMi140-SC铂电极 (38)3.3.3 DMi140-SC铂电极 (40)3.3.4 InLab TM 74X电导率电极 (41)第四章常用名词与符号 (43)4.1 常用名词解释 (43)4.2 常用符号 (48)第五章方法大全 (50)5.1 液碱的分析 (50)5.1.1 液碱中NaOH%分析 (50)5.2 盐酸的分析 (52)5.2.1 盐酸中HCl%的分析 (52)5.3 碱粉的分析 (53)5.3.1 碱粉中Na2CO3%的分析 (53)5.4 石灰的分析 (54)5.4.1 石灰中全钙（CaO T%）的分析 (54)5.4.2 石灰中有效氧化钙（CaO f%）分析 (56)5.5 石灰石分析 (58)5.5.1 石灰石中钙镁含量分析 (58)5.6 水质分析 (61)5.6.1 电导率测定 (61)5.6.2 pH值测定 (62)5.6.3 碱度的测定 (64)5.6.4 总硬度的测定 (65)5.6.5 氯离子的测定 (67)第一章仪器概述1.1 技术数据1.1.1 滴定仪电源输入电压100-240V（交流电）±10%输入频率50-60Hz初级连接插口3芯，IEC C14功率消耗46V A装接容量24V 1.5A/5V 2A二级连接插头5芯，DC插头CPU 处理器XScaleSDRAM 64MB闪存256MB（工业CF卡）外形尺寸宽210mm深246mm高250mm重量 4.3kg（不带插卡）材料滴定仪外壳Crastin○R PBT滴定臂Crastin○R PBT隔圈Crastin○R PBT夹紧环Crastin○R PBT螺纹圈Crastin○R PBT支架不锈钢环境条件环境温度+5℃— +40℃相对空气湿度31℃时最大80%（不凝结）应用室内过电压分类Ⅱ污染级 2COM1/COM2 插口9针D-Sub 公头配置全双工波特率1200-19200握手方式X-On/X-Off电流分离否EDS 稳定性最小1000V短路保护是USB1 Host USB 全速/低速最大电流负荷400mAUSB2 Client USB1.1Ethernet 插口RJ45速度10/100MBits/sTTL/IO 插口9针D-Sub 母头输入端 2输出端 4电压最大24V（直流电）电流最大20mACAN_OUT 插口RJ12速度500kBit/s泵1/2 插口Mini DIN 6针搅拌器1/2 泵识别是搅拌器识别是泵电压24V（直流电）±5%（最大400mA）搅拌器电压范围0-18V（直流电）±10%（最大300mA）终端设备插口20 针（LVDS）可更换滴定管体积1、5、10和20mL驱动和滴定管误差范围按照ISO 8655-3与滴定剂接触的材料氟塑料、硼硅酸盐玻璃、陶瓷滴定管驱动器驱动器步进电机精度滴定管体积的1/20000误差范围相应容量的0.2%灌注时间100%填充速度时最少20秒排放时间最少20秒滴定管识别是（RFID）螺纹长度50mm螺距1mm分解器（磁性）32个脉冲/360°分解器的精度滴定管体积的0.0625%磁力搅拌器驱动器直流电机最大转速1050rpm小型搅拌器驱动器直流电机最大转速3800rpm功率消耗6W1.1.2 终端设备外形尺寸宽195mm深133mm高58mm重量 2.1kg材料外壳上部件镀铬锌压铸件外壳下部件强化聚酰胺玻璃纤维覆盖膜PET防护罩共聚物显示技术彩色TFT尺寸 5.7″精度320×240像素照明荧光灯亮度控制50-100%，通过软件输入技术全平面触摸屏连接电缆80cm硬布线插头20针（LVDS）角度调整机械式3级1.1.3 pH 插卡（Analog Board）SENSOR1 插口双重屏蔽pH/mV 电极接口技术带参比输入的差动放大器输入阻抗>1012Ω补偿电流<1pA测量范围±2000mV精度0.1mV误差范围0.2mVpH参比输入端插口4mmSENSOR2 插口双重屏蔽pH/mV 电极接口技术差动放大器输入阻抗>1012Ω补偿电流<1pA测量范围±2000mV精度0.1mV误差范围0.2mV极化电极接口：极化电压电压源：范围0-2000mV（交流电）电压源：精度0.1mV电压源：误差范围12mV测量范围0-200μA精度0.1μA误差范围0.2μA极化电极接口：电流源：范围0-24μA（交流电）极化电流电流源：精度0.1μA电流源：误差范围 1.2μA测量范围0-2000mV精度0.1mV误差范围0.2mV通用PT1000 插口LEMO 4针电极Pt1000测量范围-20～130℃精度0.1℃误差范围0.2℃COM 插口9针D-Sub 公头配置全双工波特率1200～4800握手方式X-On/X-Off电流分离否ESD稳定性最小1000V短路保护是泵/搅拌器插口Mini DIN 5针泵识别是搅拌器识别是泵电压直流电24V（最大400mA）搅拌器电压范围直流电0～18V（最大300mA）1.1.4 电导插口（Conductivity Board）电导输入端CONDUCTIVITY (带集成式温度输入端) 插口Mini DIN 8针测量范围0～1000mS（7个测量范围，自动转换测量范围）分辨率，μS范围0.01μS分辨率，mS范围0.001mS误差范围显示值的0.5%温度电极NTC 30k温度范围-20～130℃精度0.1℃误差范围0.2℃1.2 滴定仪构造1.2.1 主机组成部件说明部件说明a 馈液管b 小型搅拌器c 电极d 滴定台e 滴定杯f 内部磁力搅拌器g 带指示灯的开关按钮h 终端设备连接电缆i 终端设备j 加液单元指示灯k 加液单元l 滴定管取出位置m 滴定管制动钮n 滴定剂瓶 o滴定管p吸液管1.2.2 背面接口编号 插卡类型 接口 应用 示例 E 为未来用途准备 — — — 3 未配置 — — — 2ConductivityBoard （CB ）/电导插卡电极pH 电极DG111-SCPT1000 Pt1000温度电极 DT1000 CONDUCTIVITY 电导电极 InLab ○R 717 COM天平/辅助设备 XS 分析天平1 Analog Board（AB）/pH插卡STIRRER PUMP 搅拌器/泵小型搅拌器/滴定台DV705/泵SP205/输出扩展器OE06/Y型电缆SENSOR1 pH/ISE电极DX223REF SENSOR1参比输入端DX200PT1000 Pt1000温度电极DT1000SENSOR2 组合式极化pH电极DM143-SCCOM 天平/辅助设备XS分析天平M 主板（MB）STIRRER1PUMP1 搅拌器1/泵1 小型搅拌器/滴定台DV705/泵SP205/输出扩展器OE06/Y型电缆STIRRER2 PUMP2 搅拌器2/泵2 小型搅拌器/滴定台DV705/泵SP205/输出扩展器OE06/Y型电缆TTL-I/O TTL输入输出端/自动进样器/辅助设备T-Box/RondolinoTTL/ 样品移液器/StromboliCOM1 天平/自动进样器/辅助设备RondoCOM2 天平/自动进样器/辅助设备RondoUSB1 打印机/条形码扫描器/记忆棒/USB HUBUSB-P25/条形码扫描器USB2 PC LabXETHERNET 网络LabX POWERSUPPL Y 电源设备电源设备CAN OUT CAN 接口加液单元TERMINAL 终端设备终端设备1.3 滴定仪安装1.4 电极DGi111-SC 编号名称DGi140-SCDGi141-SC 编号名称1 玻璃膜 1 铂丝信号线2 Ag/AgCl信号线 2 金属铂（银）环:测量信号的敏感元件3 内填充液4 陶瓷芯 3 陶瓷芯5 Ag/AgCl参比系统 4 Ag/AgCl参比系统6 参比电解液：含饱和AgCl的3mol/LKCl溶液5 参比电解液：AgCl饱和的3mol/L KCl；1mol/L KNO3溶液7 带橡皮帽的填充开口处6 带橡皮帽的填充开口处8 橡皮帽的突起7 橡皮帽的突起DGi111-SC玻璃电极：即插即用（PnP）复合玻璃pH智能电极，陶瓷液络部的复合玻璃pH智能电极，用于直接测量pH值和水溶液中的酸碱滴定。
综合电量变送器使用说明书
综合电量变送器使用说明书标题：综合电量变送器使用说明书一、产品介绍综合电量变送器是一种将被测信号转换为标准电流信号或电压信号的设备，广泛应用于电力系统、自动化控制等领域。
本产品具有精度高、稳定性好、抗干扰能力强等特点。
二、技术参数1. 输入范围：AC 0-5A/0-1A，DC 0-20mA/4-20mA2. 输出范围：DC 4-20mA/0-5V/0-10V3. 精度等级：0.5%4. 工作温度：-25℃~70℃5. 存储温度：-40℃~85℃6. 相对湿度：≤95%（无冷凝）三、操作步骤1. 将变送器接入电源，并确保输入信号在规定的范围内。
2. 根据需要选择输出信号类型（电流或电压）。
3. 使用万用表检查输出信号是否正常。
四、注意事项1. 在安装和使用过程中，应避免强烈震动和冲击。
2. 请勿在潮湿、腐蚀性气体环境中使用。
3. 长期不使用时，应断开电源，存放在干燥、通风的地方。
4. 不得私自拆卸和维修，如有问题，请联系专业人员处理。
五、故障排除如果设备出现故障，首先检查电源和输入信号是否正常，然后按照以下步骤进行排查：1. 检查接线是否正确。
2. 检查变送器的工作环境是否符合要求。
3. 如果以上方法不能解决问题，请联系我们的售后服务部门。
六、联系方式如需了解更多关于综合电量变送器的信息，或有任何疑问和建议，欢迎随时联系我们：电话：XXX-XXXX-XXXX邮箱：***************感谢您选择我们的综合电量变送器，我们将竭诚为您服务！【注】此文档仅供参考，具体操作请参照实物设备及详细的产品手册。
电位差计操作说明书
电位差计操作说明书一、引言电位差计是一种用于测量电路中电压差的仪器。
本操作说明书旨在向用户介绍电位差计的使用方法和相关注意事项，以帮助用户正确使用该仪器并获取准确的测量结果。
二、仪器介绍电位差计由以下主要部分组成：1. 数字显示屏：用于显示测量结果。
2. 测量接口：用于连接待测电路。
3. 功能按钮：包括开/关机、测量模式选择等。
4. 接地线：用于将电位差计与大地接地，确保测量的准确性和安全性。
三、使用步骤1. 准备工作a. 将电位差计放置在稳定的工作台上，确保不会受到外部震动影响。
b. 将电位差计与待测电路按照正确的接线要求连接好，并确保连接稳固。
c. 确保电位差计和待测电路的电源已打开且正常供电。
2. 启动电位差计按下电位差计的开/关机按钮，待仪器显示屏上出现启动画面后，即可进入待机状态。
3. 测量操作a. 在电位差计的功能按钮中选择合适的测量模式，比如直流或交流电压测量。
b. 通过调节电位差计上的功能按钮或旋钮，使数字显示屏上显示预期的量值范围。
c. 小心地观察电位差计显示屏上的数值，确保读数稳定并记录下来。
d. 根据实际需求，可进行多组测量并记录结果，以便后续分析和比较。
4. 关机操作完成后，按下电位差计的开/关机按钮，待仪器显示屏上显示关闭画面后，即可断开电源并将电位差计关闭。
四、使用注意事项1. 在使用电位差计前，请仔细阅读本操作说明书，并确保对仪器的使用方法和注意事项有充分的了解。
2. 使用前请检查电位差计是否完好无损，并确保操作环境安全无尘。
3. 在连接电路时，请务必按照正确的接线要求连接，确保接线牢固可靠。
4. 使用过程中，避免将电位差计置于高温、高湿度或有腐蚀性气体的环境下。
5. 在进行测量时，应根据实际测量范围和要求选择合适的测量模式，并调整显示范围，以保证结果准确可靠。
6. 操作过程中需小心轻拿轻放，防止碰撞和损坏仪器。
7. 在操作完成后，请及时断开电源，并将电位差计放置在干燥、通风良好的环境中。
变送器使用说明书
目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器（直流供电型）接线端子说明 (6)3.2 变送器（交流供电型）接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求！在仪器上电前，请对照您持有仪表的型号，确认供电电压：变送器需用18V－30VDC直流电源供电变送器需用100V－250V AC交流电源供电打开仪器会有电路部分暴露，因此除了接线仓和仪表透明罩外，不应打开仪器其它部分。
打开的仪器内部能接触到的器件上的电压足以威胁人的生命。
若需检修，需要返回厂家。
只有厂家专业人员才能在带电情况下打开仪器。
当相应的保护失效时，请停止操作。
出现以下情况时，保护可能失效：◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后1 技术参数2安装说明①1、请选择合适位置安装pH计（以下简称仪器），避免仪器直接受到阳光照射。
2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。
3、pH或ORP电极信号传输须采用专用电极电缆，请不要用一般电缆代替，否则将产生错误的测量结果。
4、仪器内部的继电器为小电流继电器，若要控制较大动力的图2－1 仪器和动力装置接线示意图3 接线说明接线仓内部图（拆掉压线盖）接线步骤：打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。
图3－1a 变送器(直流供电型)接线端子图图3－1b 变送器(交流供电型)接线端子图3.3 仪器接线功能图4 按键和界面说明图5-1 按键面板图4.1 按键及指示灯说明Cal ——校正功能键Conf ——参数设置功能键——功能切换/数字循环功能键——移位功能键Enter ——确认功能键Wash 灯：清洗指示灯,当清洗继电器动作时，此灯亮Alarm灯：报警指示灯，仪表超限报警或自检报警时，此灯亮4.2.1 测量界面入码自动清零，请操作人员重新输入。
综合电量变送器使用说明书
综合电量变送器使用说明书全文共四篇示例，供读者参考第一篇示例：一、介绍综合电量变送器是一种用于测量电力系统中各种电量参数的仪器，可以对电压、电流、功率、能量等进行精确测量和传输。
本使用说明书旨在帮助用户更好地了解和正确使用综合电量变送器，确保其正常运行和准确测量。
二、产品参数1. 电压输入范围：0-1000V2. 电流输入范围：0-1000A3. 功率测量范围：0-1MW4. 电能测量范围：0-9999kWh5. 输出信号：4-20mA、0-5V、Modbus等6. 工作温度：-10℃~60℃7. 供电电压：AC/DC 85-265V三、安装步骤1. 选择安装位置：综合电量变送器应安装于干燥通风的环境中，避免阳光直射和潮湿环境。
2. 连接电源：将供电电压接入综合电量变送器，并确保接线正确，电压稳定。
3. 连接测量信号：根据需要进行电压、电流、功率、能量等参数的连接，注意接线端子的标识和极性。
四、使用方法1. 参数设置：按照用户手册的指引，进行综合电量变送器的参数设置，包括输入范围、输出信号类型、通讯协议等。
2. 监测显示：接通电源后，综合电量变送器将显示当前测量的各项电量参数，并实时更新。
3. 输出信号接收：根据需要选择合适的输出信号类型，接入到监控系统或数据采集设备中，以实现相关参数的远程监测和控制。
五、注意事项1. 严禁超出电量变送器的输入范围进行测量，以免损坏设备和引发安全事故。
2. 定期检查：建议定期对综合电量变送器进行维护和检查，确保其正常工作。
3. 避免受力：安装和使用过程中要避免对综合电量变送器施加剧烈的外力，以免损坏设备。
六、故障排除1. 电量参数不稳定：检查电源电压和接线是否正常，是否有外界干扰信号输入。
2. 显示异常：检查仪器是否受到严重机械碰撞或受潮等，需要重新设置或更换设备。
七、结束语综合电量变送器是电力系统中重要的测量和监控设备，正确使用和维护对于保证电力系统的运行安全和稳定具有重要意义。
KLY-TE 电量变送器使用说明书
$KLY-TE电量变送器使用说明书上海康比利仪表有限公司SHANGHAI COMPLEE INSTRUMENT CO.,LTD.一、概述：KLY-TE 是内置微控制器控制的有一路模拟量输出的电量变送 器。
变送内容包括有功功率、无功功率、电压、电流和频率等； 功率变送时可多种接线测量模式自由选择定制，且变送输出种 类齐全；电源、信号输入、信号输出三端隔离。
本变送器可在自动化控制系统中对各种工业信号进行变送、隔 离、传输、运算的仪表，满足用户本地监视远程数据采集的需要， 广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污 水处理、楼宇建筑等领域的工业测控系统。
二、主要参数和技术指标：1、精度：0.52、测量规格：电流(In)：0.62/1.25/2.5/5.0A(0.4<=In<=5A) 电压(Un)：星形(U L-N )：73/140/254/400V △形(U L-L )：127/240/440/690V3、测量范围：电流(In)：0%-120%In电压(Un)：TEP(Q/F):30%-120% UnTEV:1%-120% Un4、频率范围：45～65Hz5、模拟输出：输出范围单位0～100%0～1,0～5,0～10,0～20mA 10～100%0.1～1,0.5～5,1～10,2～2020～100%0.2～1,1～5,2～10,4～20-100～0～100%-1～0～1,-5～0～5-10～0～10,-20～0～200～100%0～1,0～5,0～10V 10～100%0.1～1,0.5～5,1～1020～100%0.2～1,1～5,2～10-100～0～100%-1～0～1,-5～0～5-10～0～106、输出带负载能力：电流：<10V (并且<1kΩ)电压：<20mA7、输出线缆长度：L(max)=30m8、接线容量：柔性导线：0.2-2.5mm2 刚性导线:0.2-2.5mm2 线规:24-12AWG9、工作环境条件：温度：-10℃～+55℃ 湿度：5%～95%RH，必须无结露 10、保存环境条件：温度：-20℃～+70℃ 湿度：5%～95%RH，必须无结露11、温度系数：每10℃最多0.2%F.S12、材料：PC（UL94 V0）13、安全等级：IEC 61010-1，CAT Ⅲ -300V，污染等级：214、防护等级：外壳：IP40；接线端：IP2015、功耗：3.5VA/2W16、电源：AC220V±20%17、重量：0.60Kg18、功率变送器：输出开始值设定：0%～45%输出结束值设定：100%～120%电压变送器：输出开始值设定：0%～67%输出结束值设定：100%～120%电流变送器：输出开始值设定：0%～67%输出结束值设定：100%频率变送器：频率变送范围：20～80Hz输出开始值设定：20～76Hz输出结束值设定：40～80Hz输出开始值-结束值：≥4Hz三、标签示例：图为公司标签示意图，具体型号意义可参考命名规则。
交流电压变送器说明书T1.0
交流电压变送器1.产品概述该变送器能够测量单相交流电流，隔离变送输出1路、2路相互独立的DC 0/4～20mA、0/1～5V、0/2～10V 信号或者一路DC 0/4～20mA、0/1～5V、0/2～10V 信号和一路485通讯。
2.型号说明BD100- / -BD100-电量变送器输入类型： AV-交流电压11-一进一出 12-一进两出 I-电流输出 V-电压输出 C-485通信 A-98.0mm*66.5mm*22.5mm 输出类型：C-99.0mm*112.0mm*22.5mm3.技术参数技术参数输入输入信号AC 0～100V/0～500VA输出输出信号第一路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V 第二路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V，RS485负载电阻电流输出时：≤550Ω；电压输出时：≥30K精度等级0.2%温度系数200ppm/℃响应时间≤350ms电源供电电压DC 20～35V，AC/DC 85～265V功耗≤1.9W电源保护反向保护（24V 供电）一般特性工作温度-20℃～60℃储存温度-40℃～80℃相对湿度≤95%RH，不结露，无腐蚀性气体场所海拔≤2500m 防护等级IP20外形尺寸99.0mm*112.0mm*22.5mm重量约160g 绝缘参数EMC 标准GB/T 18268绝缘强度辅助电源、输入、输出两两之间AC 2000V/1min绝缘电阻≥100MΩ安装方式TS35导轨式安装4.外形及安装（单位：mm）BD100-AV/□-C12壳体尺寸图909911222.535.55.指示灯含义1.绿灯：上电后，电源1S闪烁一次。
RS485通讯连接成功后，50ms闪烁一次。
2.红灯：发生过压、过流时，红灯点亮（过压、过流报警值为满度信号的120%）。
6.接线方式注：仪表接线采用可拆卸的接线端子，导线采用横截面积为0.5mm²～2.5mm²屏蔽线。
电位滴定仪的使用方法说明书
电位滴定仪的使用方法说明书1. 引言电位滴定仪是一种用于测定溶液中物质浓度的仪器，通过测定滴定过程中物质的电位变化来确定物质的浓度。
本说明书旨在详细介绍电位滴定仪的使用方法，以帮助用户正确地操作并获得准确的测量结果。
2. 仪器结构电位滴定仪主要包括以下部分：滴定电极、参比电极、电位计、控制面板等。
其中，滴定电极用于滴定试剂的加入，参比电极用于提供稳定的参比电势，电位计用于测定电势变化，控制面板则用于设定滴定参数。
3. 准备工作在使用电位滴定仪前，请先确保滴定仪处于良好的工作状态。
检查滴定电极和参比电极是否干净并无损坏，确认电位计正常工作，检查电极是否已经校准。
另外，确保所需滴定试剂和溶液已经准备好，并且按照实验要求已经配置好相应的标准溶液。
4. 操作步骤4.1 基本设置将电位滴定仪连接至电源，并打开电源开关。
根据实验需求，设置所需的滴定参数，如滴定试剂的加入速度、滴定终点电位等。
4.2 样品处理与滴定准备待测溶液，并将其倒入滴定容器中。
将滴定电极和参比电极插入溶液中，确保电极顶端浸入溶液但避免接触容器壁。
启动滴定程序，仪器会自动加入滴定试剂。
观察电位计的读数，当溶液电位达到设定的滴定终点电位时，滴定程序会自动停止。
4.3 数据处理与结果分析将滴定过程中的电位变化数据记录下来，依据实验要求进行数据处理。
根据已知标准溶液的滴定结果，确定待测溶液中物质的浓度。
5. 注意事项- 滴定电极和参比电极需要定期清洗和校准，以确保测量结果的准确性。
- 滴定试剂的选取应符合实验要求，并按照实验要求进行配置。
- 在滴定过程中，应注意控制滴定速度，避免加入试剂过快或过慢导致滴定终点的偏移。
- 在更换滴定试剂或溶液时，应先冲洗滴定电极和参比电极，避免交叉污染。
6. 故障排除电位滴定仪可能出现的常见故障及处理方法如下：- 电位计读数不稳定：检查电位计的连接是否松动，滴定电极和参比电极是否干净。
- 滴定终点判断不准确：检查滴定试剂和标准溶液的配制是否正确，调整滴定参数和滴定终点电位。
电位计操作指南说明书
电位计操作指南说明书操作前提电位计是一种测量电池或溶液电势的仪器，适用于各种化学、生物和环境领域的实验室研究。
在使用电位计之前，请确保以下事项已经准备就绪：1. 安全注意事项：操作时务必遵循实验室安全规定，佩戴适当的个人防护装备（如实验手套和护目镜）。
2. 电位计和电极：确保电位计及其配套电极都在正常工作状态，无损坏或污染。
如有需要，进行适当的清洁和校准。
操作步骤1. 准备工作：a. 将电位计放置在平稳的工作台上，并确保其与电源相连。
b. 检查电极的连接线是否牢固，确保电位计与待测物体之间的连接正常。
c. 打开电位计电源开关，等待电位计启动。
2. 设置参数：a. 使用电位计的控制面板或按钮，选择适当的测量模式和参数，如扫描速率、采样间隔和电流范围。
b. 如果需要，可以设置存储数据的文件夹路径和文件名，并确保设定正确。
3. 校准电位计：a. 在进行实际测量之前，必须先校准电位计。
根据电位计型号和使用说明书，执行校准操作。
b. 使用标准溶液进行校准，确保电位计的测量结果准确可靠。
4. 开始测量：a. 将待测物体或溶液置于适当的容器中，并将电位计的电极浸入其中。
b. 混合物体或溶液，使其达到均匀的温度和浓度分布。
c. 确保待测物体与电位计的电极之间没有气泡或杂质干扰。
d. 启动电位计进行测量，并等待测量过程完成。
e. 根据实验要求，可以进行多次测量并记录平均值以提高测量结果的准确性。
5. 数据记录和分析：a. 测量过程中，电位计会实时显示电势的变化情况。
可以通过记录数据或截图进行保存。
b. 将测量结果导出到计算机或其他分析软件中，进行进一步的数据处理和图表绘制。
c. 对测量结果进行分析和解释，比较不同试验条件下的电势变化，总结结论并提出可能的解释。
操作注意事项1. 避免触摸电位计和电极的金属部分，以免造成伤害或干扰测量结果。
2. 确保环境温度和湿度对测量结果影响最小化，尽量在恒温室内进行测量。
3. 定期清洁电位计和电极，以去除附着物和杂质。
给定电位计-概述说明以及解释
给定电位计-概述说明以及解释1.引言1.1 概述概述电位计是一种用于测量电势差或电压的仪器。
它由许多不同的部件组成，包括可移动的游标、刻度盘和导线连接等。
电位计的原理是基于电势差的测量，通过将待测电势与一个已知电势进行比较，从而确定未知电势的大小。
电位计广泛应用于物理实验、电气工程、化学实验等领域。
它可用于测量电池的电压，确定电路中的电势差，以及研究电化学反应等。
电位计的应用范围十分广泛，对于电子设备的设计、故障排除和电路优化等方面起着至关重要的作用。
本文将着重介绍电位计的原理和应用。
通过对电位计的深入了解，读者将能够更好地理解电位计的工作原理，以及在实际应用中如何正确、高效地使用电位计。
同时，本文还将对电位计的重要性进行总结，并对未来电位计的发展进行展望。
在接下来的章节中，我们将首先介绍电位计的原理，包括其工作原理、构造和相关概念。
随后，我们将详细探讨电位计的应用领域，包括实验室和工程环境中常见的应用案例。
最后，我们将总结电位计的重要性，并展望其未来的发展方向。
通过阅读本文，读者将能够全面了解电位计在科学研究和实际应用中的重要性，以及如何正确地选择和使用电位计。
无论是对于专业人士还是对于爱好者来说，掌握电位计的原理和应用都是至关重要的。
希望本文能够为读者提供有益的信息，并激发对电位计及其未来发展的兴趣与思考。
1.2 文章结构文章结构部分的内容通常用来介绍文章的大致结构和各个部分的内容安排。
在本文中，我们的文章结构如下所示：1. 引言部分：在引言部分，我们会提供对电位计的概述，介绍电位计的基本原理和应用领域，并明确本文的目的。
2. 正文部分：正文部分将详细介绍电位计的原理和应用。
在2.1节中，我们将深入探讨电位计的原理，包括工作原理、结构和运行机制等方面的内容。
在2.2节中，我们将探讨电位计的应用领域，例如在化学实验中的应用、工业生产过程中的应用等。
3. 结论部分：在结论部分，我们将总结电位计的重要性和实际应用的价值。
电位计使用方法说明书
电位计使用方法说明书一、概述电位计是一种广泛应用于科研实验室和工业生产中的仪器设备，用于测量电压和电势差。
本使用方法说明书旨在详细介绍电位计的使用方法，以帮助用户正确操作仪器并获得准确可靠的测试结果。
二、仪器介绍1. 外观描述电位计外观紧凑，一般由显示屏、操作面板、连接口等组成。
显示屏用于显示电压值和其他相关信息，操作面板上则包含一些按键和旋钮，用户可通过操作面板进行仪器设置和功能选择。
2. 电位计连接电位计通常具有多种连接接口，如电源输入、电压输入、电流输入等。
用户在使用电位计前需要根据实际需求正确连接电源和被测电路，确保仪器能够正常工作。
三、操作步骤1. 电源接入将电位计的电源线插入电源插座中，并确认电源电压符合要求。
一般情况下，电位计会自动开机，用户只需等待仪器自检完成即可开始使用。
2. 信号源设置根据被测电路的特性，选择适合的信号源。
通过操作面板上的旋钮或按键，设置信号源的频率、振幅等参数。
务必确保信号源的输出范围符合被测电路的工作范围，避免损坏仪器和被测电路。
3. 连接被测电路将被测电路正确接入电位计的输入端口。
一般情况下，电位计会标明输入信号的正负极性和范围，用户需根据实际情况正确连接被测电路，确保输入信号与电位计要求相匹配。
4. 参数设置根据需要，从操作面板上选择所需的测量模式和参数设置。
例如，用户可以选择测量直流电压、交流电压、电流等，同时也可以设置采样率、滤波器等相关参数。
5. 测量与记录当电位计设置完毕后，即可进行测量操作。
通过操作面板上的触发键，启动测量过程并记录测量结果。
在测试过程中，注意观察仪器显示屏上的数值变化，确保测量结果的准确性。
6. 离线分析如果需要对测量数据进行离线分析，可以将电位计与计算机或其他数据处理设备连接，并通过相应软件进行数据传输和分析。
四、注意事项1. 仪器操作前，请务必阅读并理解本使用方法说明书，熟悉仪器的使用方法与特性。
2. 在使用过程中，请勿随意更改电位计的内部设置，以免影响仪器的性能和测量结果的准确性。
自动电位滴定仪操作说明
自动电位滴定仪操作说明1 开机（机身背面右下角）2 待仪器显示页面稳定后，可看到页面上有四个选卡：运行页面，试剂页面（Reagents），探头页面（Electrode）以及转子页面。
3 润洗按方向箭头，向右进入试剂页面（Reagents）－按方向箭头，向下选择burette functions, 按enter进入。
1）若滴定桶中有试剂，选择empty，排空滴定桶内试剂，待机器操作完该动作后，连接试剂口到去离子水中并选中flush操作，至机器操作完该动作后，换转试剂口到滴定剂中并再次选中flush操作。
2）若滴定桶中无试剂，连接试剂口到去离子水中并选中flush操作，至机器操作完该动作后，换转试剂口到滴定剂中并再次选中flush操作。
4 校准探头该程序每隔7天，需校准一次，仪器会自动提醒。
如仪器未提醒需校准，可直接使用。
按方向箭头，向右进入试剂页面（Electrode），按方向箭头，向下选择Calibrate electrodes。
校准操作与普通pH剂相同，但是必须同时校准三种不同的缓冲溶液，校准顺序为：6.865，9.18, 4.005. 每次选中后，按enter执行操作。
5 输入滴定试剂的浓度按方向箭头，向右进入试剂页面（Reagents），按方向箭头，向下选择Calibrate/Enter titre, 看到有浓度的条款，按enter并用键盘输入试剂浓度，enter确认后，esc退出。
6 选择方法做氨氮测定的方法已经选定，即pH8.2+ pH9.2。
如需其他方法，请联系仪器管理人。
7 运行方法清洗探头并擦净（注不可碰到探头下端玻璃泡），取下探头饱和溶液胶塞。
放入样品（2－5g样品加入80ml水中），使探头下端完全侵漠样品中。
选中“Run pH8.2+ pH9.2”－键盘按键1－键盘按键1。
该操作停止后，记录数据R1，手动加入10ml甲醛，选中：save and continue，执行滴定pH9.2。
电位计信号变送器使用说明书
☞性能简介输入三线制电位器或线性电阻信号，变送输出隔离的单路或双路线性电流/电压信号，实现输入、输出、电源之间的三方隔离。
☞重要的技术参数□允许输入信号：电位计信号：0-1KΩ、0-4.7KΩ、0-10KΩ等线性电阻信号：0-400Ω、0-1KΩ、0-4.7KΩ、0-10KΩ□允许输出信号：电流：0-10mA、4-20mA、0-20mA等电压：0-5V、0-10V、1-5V等其他输出信号类型请订货时说明□隔离传输准确度：±0.2%FS(25℃±2℃）□响应时间≤2s（注1）□温度漂移＜30ppm/℃□测量热电阻允许的引线电阻≤20Ω/线□负载能力：＜350Ω□供电范围：18Vdc~32Vdc（典型值24Vdc）85Vac~265Vac□功耗：电路输出两路输出24Vdc0.6W0.9W☞输出状态□在用户不特别指明的情况下，无论输入信号出现何种故障状态(开路\短路\反接\超量程)，在满量程范围内输出均跟随输入信号变化，但最大不超出输出上限的12.5%(如4-20mA 输出时,最小输出可为0mA,最大不超过22mA)。
□用户可在订货时指定或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。
注：由于电阻信号需要1s的建立时间，使用时需要考虑次因素☞接线图☞注：订货时注明分度号及量程☞外形尺寸宽x高x深（22.5mmx100mmx115mm）☞面板指示灯□PWR:电源指示灯（绿色），仪表正常工作时常亮；□ALM：输入信号状态指示灯（红色），输入信号短路时闪烁，超量程时常亮，正常工作时不亮。
智能型电位计信号变送器使用说明书☞使用环境□工作中环境温度：-20-+60℃□工作中允许相对湿度：10%RH-90%RH(40℃）□工作中允许大气压：80KPa~106KPa□储运过程中允许环境温度：-40~80℃☞安装方式1.35mm导轨式安装，安装时请注意导轨安装牢固。
自动电位滴定仪操作说明和注意事项(仪器设备技术资料)
自动电位滴定仪操作说明和注意事项
一、基本操作步骤：
1.将PH电极从浸泡在饱和KCL水溶液里面拿出用蒸馏水清洗并且擦洁净。
2.将吸液管插入蒸馏水中，将滴定管插入废液瓶中。
3.打开主机电源和搅拌器电源；并启动工作程序。
4.在工作程序界面上点击"参数'进行参数的设置，对于滴定状况自行支配设置。
5.在操作页面上点击"发送'按钮，输入体积(20-50ML)按"发送'是管道布满液体。
6.看是否有气泡消失，如有拿气泡针插入定量管中吸出气体。
7.再将吸液管插入标液中;将滴定管插入待测液中，同时在待测液中置于磁力搅拌器上并放下搅拌子。
重复上述步骤5。
8.将已经洗好的PH电极插入待测液中，是电极头浸没液体中。
9.等电极电位基本稳定时，在操作界面上启动测量程序。
10.此时仪器一边滴定一边在屏幕上绘制曲线，滴定结束后仪器自动求出终点体积，终点电位和待测液体的浓度。
11.测量结束拿出电极清洗后放回KCL饱和液体中待用，关闭滴定仪和电脑关闭电源，结束操作。
二．留意事项：
1.必需要求稳定的电流。
2.在滴定强酸强碱或产生结晶溶液时，试验结束后应当用自带长针吸干管内残留液体，并发送蒸馏水清洗，确保管内的洁净。
3.电极非常脆弱请使用完擦干并保证用完插入KCL溶液中进行爱护。
4.照实验结果和实际不合，应考虑样样品制作的匀称性，精确性和配样浓度是否太小或太大。
电位计信号变送器(2011版)
外形尺寸
95(L)*23(W) *120(H)mm
XP系列电位计信号变送器
35mm 导轨卡装；主机与底座可以插拔分离
接线图
常用规格实例
Model:XP-R-R1-A420-DInput: 0~1kFra bibliotek(电位计信号)
Output1:4~20mAdc Aux.power:DC24V
;
描述：此产品为一进一出电位计信号变送器，0~1kΩ电位计信号输入,隔离变送输出 4~20mAdc 直流电流信号;
特点
测量：电位计信号
精度：≤±0.1％RO 隔离：输入、输出、电源三方完全隔离，抗干扰能力强 电源：DC24V 或 AC220V 支持带电热插拨装卸方便、精度高、线形度高、抗干扰性强、长期工作的稳定性
选型代码
苏州迅鹏仪器仪表有限公司
7(/
)$;
辅助电源为直流 24V.
Model:XP-R-Y-2A420-D(等同于 XP-R-Y-A420A420-D，也可以简写成 XP-R-Y-2A420-D) Input: 0~560Ω(电位计信号) Output1:4~20mAdc ；Output1:4~20mAdc Aux.power:DC24V 描述：此产品为一进二出电位计信号变送器，0~560Ω电位计信号输入,隔离变送输出 4~20mAdc 直流电流信 号;辅助电源为直流 24V.
XP系列电位计信号变送器
XP 系列电位计信号变送器
概述
XP 系列电位计信号变送器（一进一出，一进二出，二进二出）是接收现场的滑动电阻信号，变换成与阻值成线性的标准信号， 输出给 DCS 或其他二次仪表，信号隔离能有效抑制各种干。广泛应用于机械、电气、电力、石油、化工、钢铁、污水处理、楼宇建 筑等领域的数据采集、信号传输转换、PLC、DCS 等工业测控系统，用来完善和补充系统模拟∣/O 插件功能，增加系统适用性和现 场环境的可靠度。
电位计操作说明书
电位计操作说明书操作说明书1. 简介电位计是一种用来测量电势差或电势的仪器。
它由测量电极、电压源和指示器等部分组成。
本操作说明书将详细介绍如何正确操作电位计以保证准确的测量结果。
2. 器材准备- 电位计- 电池或电源适配器- 测量电极- 连接线- 载玻片或其他需要测量的样本- 电压源开关3. 操作步骤步骤1：准备工作将电位计放置在平稳的台面上，确保其稳定性。
插入电池或连接电源适配器，确保电位计能正常工作。
步骤2：连接测量电极将测量电极插入电位计指示器的插槽中。
确保插头与插槽完全接触，并紧固插头。
在操作过程中，确保测量电极与其他物体保持良好的隔离，以避免干扰。
步骤3：样本准备将需要测量的样本处理到适合测量的状态。
例如，如果是液体样本，确保样本注入到载玻片中，并确保载玻片干净无污染。
步骤4：连接样本将连接线插入电位计和样本之间的接口。
确保连接线与接口牢固连接，并避免线路过长或过短，以免影响测量结果。
步骤5：开启电源打开电压源开关，为电位计提供足够的电力。
等待一段时间，直到电位计稳定，以确保测量结果的准确性。
步骤6：测量过程通过观察电位计指示器上的数值，记录测量结果。
在记录过程中，确保仪器处于稳定状态，不要发生过大的振动或干扰。
4. 注意事项- 在操作电位计时，遵守所有安全操作规程。
确保仪器及周围环境的安全。
- 保持电位计的干燥清洁，定期检查和清理仪器，以确保准确的测量结果。
- 在操作过程中，避免触碰电位计的感应电极和其他电极，以免造成干扰或损坏。
- 仪器使用完毕后，及时关闭电源并拔出电池，以延长电位计的使用寿命。
- 请定期校准电位计，以确保测量结果的准确性。
5. 故障排除如果电位计出现异常情况或测量结果不准确，可以尝试以下故障排除方法：- 检查电池或电源适配器是否正常工作，确保电位计获得足够的电力供应。
- 检查连接线是否牢固连接，确保连接线与样本和电位计接口完全接触。
- 检查测量电极是否干净，如有必要，请进行清洁和校准操作。
PC-300系列 酸碱度氧化还原电位变送器操作说明书
PC-300系列酸鹼度/氧化還原電位變送器目录：一、規格 1二、基本測試原理 2三、安裝前注意事項 3四、安裝 44.1主機固定 44.2接線與安裝注意事項 44.2.1電極電纜線剝線方法 44.2.2接線盒安裝與注意事項 54.2.3電極保護管之組裝 64.2.4電極固定架的安裝 7五、配線 85.1變送器後板接線端說明 85.2變送器後板接線解說 9六、面板說明 136.1 PC-310面板说明136.2 PC-320/PC-330面板说明 146.3 PC-350面板說明 15七、校正操作與測試 167.1酸鹼度（pH）電極校正與測試 167.2氧化還原電位（ORP）電極測試 17八、控制範圍之設定 19設定及動作原理 19九、故障排除 20十、保養 22十一、附件 2311.1變送器與PH-300T傳訊器間之連線 2311.2傳訊器的安裝 2411.3三線式電極配線法 2511.4加接傳訊器後之校正步驟 25型號 PH-300T PC-310 PC-320 PC-330 PC-350測試項目 pH/ORP測試範圍 0~14 pH or -1999 ~ +1999 mV解析度 0.01 pH or 1 mV精確度 pH：0.01 pH±1 digit or mV：0.1%±1 digit溫度補償 自動溫度補償(選配)或定溫補償 或手动调整環境溫度 0~60℃顯示幕 0.5”LCD顯示0.8”LCD數字顯示，附功能指示輸出信號 低阻抗直流電壓輸出或直流4~20mA輸出隔離式直流4~20 mA輸出，最大負載500Ω控制接點 － 2 × Relay 4 × Relay 2 × Relay 接點容量 － 240VAC max. 2A控制方式 － Hi/Lo Hi1/Hi2/Lo1/Lo2HiHi/ LoLo Hi/Lo設定點 － 2 4 2電源 DC32V Max.115VAC或230VAC±15%，50/60 Hz固定方式 牆上或桿狀物上安裝配電箱上挖孔安裝固定挖孔尺寸 －135 × 135× 195 mm (H × W× D) 重量 0.4 Kg 1.7KgpH及ORP電極的測試是利用指示電極與參考電極在溶液中所測得之電位差經由電位計轉換成pH或mV單位数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交 流： AC95～ 265V □ 输入功率：1.3～2.5W(与型号有关) □ 外形尺寸：长度×高度×厚度 : 114×99×22.5（mm） □ 更为详细的技术指标请参见《产品样本及技术手册》
☞ 输出状态
□ 在用户不特别指明的情况下，无论输入信号出现何种故障 状态(开路\短路\反接\超量程)，在满量程范围内输出均跟 随输入信号变化，但最大不超出输出上限的 12.5%(如 4-20mA 输出时,最小输出可为 0mA,最大不超过 22mA)。
☞ 重要的技术参数
□ 系统传输准确度：±0.2%×F·S(可订制±0.1%) □ 工作环境温度：-10~55℃ □ 输出允许外接的负载阻抗：
电压型≥10KΩ 电流型 0~500Ω □ 输入/输出/电源/通讯/双回路之间绝缘强度： 直流 DC≥2000V.dc，交流 AC≥1500V.dc □ 抗电磁干扰度：符合 IEC61000-4-4：1995 中第三类工业现
□ 用户可在订货时指定或自行通过编程器，将输入故障状态 (同上)下的输出设置为某一固定值，或保持输入故障前的 输出值不变。
□ 关于输出状态的详细说明及设置方法请见《产品样本及技 术手册》。
☞ 关于接地线的说明
如接地线可靠接地，可确保本产品符合 IEC61000-4-4：1995 中第三类工业现场环境对抗电磁干扰的要求，如不接地线则会 降低该项指标，但仍然可保证符合第二类以下的工业现场环境 的应用，这已适用于绝大部分的工业现场。
☞ 其它说明
□ 关于各型号功率的计算及常见问题判断处理方法请参见 《产等资料有不符之处， 以本说明书为准。
□ 如需对本产品进行编程、校准，请选用配套的编程器或计 算机软件。
无锡茂尚电子科技有限公司
MS-GL 电位计变送器 使用说明书
智能电位计变送器使用说明书
☞ 接线图
技术热线：0510-81800019
□ 220V 供电产品的电源线接入电源端子 L、N 之间，L 接相线，
N 接零线。
☞ 先进技术
√ 全智能、数字化、可编程； √ 环境温度、零点、满幅自动补偿； √ 极高的稳定性，确保准确度多年不变； √ 电源、输入、输出、双回路间高隔离度； √ 符合国际电工委员会 IEC61000 相关抗电磁干扰标准。
☞ 面板指示
□ PWR：电源指示灯(绿色)； □ ALM：输入信号报警指示灯(红色)；
输入信号故障时闪烁； 输入信号超量程时长亮。
☞ 安装方法
□ 35mm 导轨式安装，安装时请注意卡位稳定、牢固。 □ 请尽可能垂直安装，以利于仪表内部热量散发。
☞ 使用环境
安装位置不得有强烈振动，以及来自信号端、电源端及空 间的超过 IEC61000-4-4：1995 中第三类工业现场电磁干扰的强 度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有 害物质。
