继电器的工作原理和特性及作用!

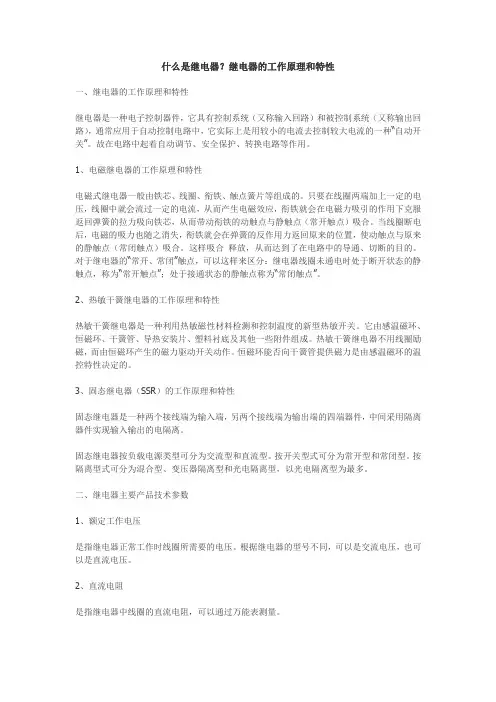

继电器的工作原理和特性
什么是继电器？继电器的工作原理和特性一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
继电器的工作原理和作用
继电器的工作原理简介当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数，即 Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P02、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

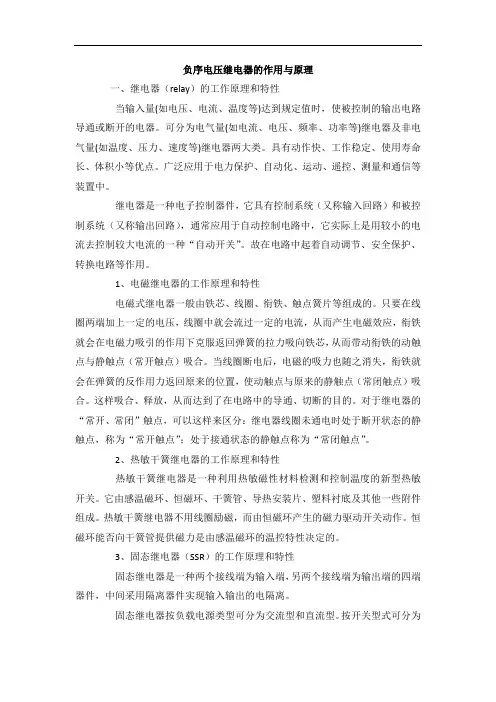

负序电压继电器的作用与原理
负序电压继电器的作用与原理一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
继电器的工作原理及作用
继电器的工作原理及作用
继电器是一种电气控制设备，它通过控制一个电路的开关状态，来控制另一个
电路的开关状态。
继电器的工作原理主要是利用电磁吸引力来控制开关的闭合和断开，从而实现电气信号的控制和转换。
在现代工业和家用电器中，继电器被广泛应用，下面我们来详细了解一下继电器的工作原理及作用。
首先，我们来看一下继电器的结构。
继电器通常由电磁铁、触点、弹簧、外壳
等部件组成。
当继电器通电时，电磁铁会产生磁场，吸引触点闭合，使得控制电路通电。
而当继电器断电时，电磁铁的磁场消失，触点弹簧的作用下断开，控制电路断电。
继电器的工作原理是基于电磁感应的原理。
当电流通过继电器的线圈时，会在
继电器的铁芯上产生磁场，这个磁场会吸引触点闭合或断开，从而控制电路的通断。
这种电磁感应的原理使得继电器可以实现远距离控制，从而在电气系统中起到重要作用。
继电器的作用主要有两个方面。
一是实现电气信号的放大和转换。
在电路中，
有时需要将一个较小的电流信号转换成一个较大的电流信号，或者将一个交流电路转换成一个直流电路，这时就可以通过继电器来实现。
二是实现电气信号的控制和保护。
在电路中，有时需要对电气信号进行控制和保护，这时可以通过继电器来实现对电路的控制和保护。
继电器的工作原理及作用在现代电气系统中有着广泛的应用。
它不仅可以实现
电气信号的控制和转换，还可以实现对电路的保护和控制。
因此，了解继电器的工作原理及作用对于电气工程师和电气技术人员来说是非常重要的。
希望通过本文的介绍，读者对继电器有了更深入的了解。
继电器(relay)的工作原理和特性
继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。

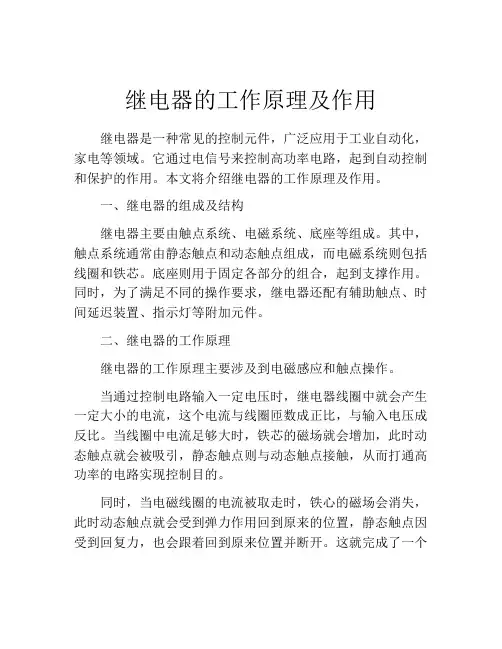

继电器的工作原理及作用
继电器的工作原理及作用继电器是一种常见的控制元件，广泛应用于工业自动化，家电等领域。
它通过电信号来控制高功率电路，起到自动控制和保护的作用。
本文将介绍继电器的工作原理及作用。
一、继电器的组成及结构继电器主要由触点系统、电磁系统、底座等组成。
其中，触点系统通常由静态触点和动态触点组成，而电磁系统则包括线圈和铁芯。
底座则用于固定各部分的组合，起到支撑作用。
同时，为了满足不同的操作要求，继电器还配有辅助触点、时间延迟装置、指示灯等附加元件。
二、继电器的工作原理继电器的工作原理主要涉及到电磁感应和触点操作。
当通过控制电路输入一定电压时，继电器线圈中就会产生一定大小的电流，这个电流与线圈匝数成正比，与输入电压成反比。
当线圈中电流足够大时，铁芯的磁场就会增加，此时动态触点就会被吸引，静态触点则与动态触点接触，从而打通高功率的电路实现控制目的。
同时，当电磁线圈的电流被取走时，铁心的磁场会消失，此时动态触点就会受到弹力作用回到原来的位置，静态触点因受到回复力，也会跟着回到原来位置并断开。
这就完成了一个完整的开关过程，使电源和负载之间的电路实现断开与闭合的切换。
三、继电器的作用继电器主要作用就是在低功率电路中通过电磁感应的原理实现了高功率电路的控制，这些功率一般在5A以上。
继电器还有一些辅助作用，如断路、稳流、保护电路等，可以使电路中出现状况时，起到保护的作用，并防止电路焊死或电路短路等操作误区。
同时，继电器也可以用于电路时间控制，如开机后延迟时间关闭，也可以增加时间延迟后重复机器控制制作一个“自锁状态”的功能。
四、继电器的优缺点继电器作为一个常见的控制元件，它有着一些优缺点。
以下是具体的分析。
优点：1、承受的最大电流的大，一般可接受5A以上，可用于控制高功率负载。
2、适用范围广，可用于交流、直流等各种类型的电路。
3、容错性强，能够有效地防止短路、过负荷等情况。
缺点：1、继电器容易受到震动、振动等影响，导致固件松动、触点接触不良等故障出现。
继电器工作原理
继电器工作原理继电器是一种常用的电气控制设备，广泛应用于自动化控制系统中。
它通过电磁原理实现电路的开关操作，能够将低电压信号转换为高电压或大电流信号，从而实现对电路的控制。
本文将介绍继电器的工作原理，包括继电器的基本结构、工作原理以及应用场景。
一、继电器的基本结构继电器一般由线圈、触点和外部装置组成。
其中，线圈是继电器的重要部分，通过提供电流来产生磁场。
触点是继电器的开关部分，包括常开触点和常闭触点，用于连接或切断电路。
外部装置则通过连接器与继电器相连，用于实现控制电路。
二、继电器的工作原理当继电器的线圈接通电源时，会在继电器内部产生一个磁场。
这个磁场会吸引或释放触点，实现电路的连接或断开，从而完成对电路的控制。
1. 吸合过程当继电器线圈的电流通过时，线圈内部会产生一个磁场。
这个磁场会吸引触点，使其闭合。
此时，电路中的电流会从继电器的常开触点进入，然后流向继电器的常闭触点，从而实现电路的通断控制。
2. 断开过程当继电器的线圈电流断开时，磁场消失，触点会被释放。
此时，常开触点会恢复原位，与常闭触点分离，电路中的电流无法通过继电器，从而实现电路的断开。
三、继电器的应用场景继电器广泛应用于各个领域，如工业自动化、通信、交通等。
其应用场景包括以下几个方面：1. 电机控制在电机控制领域，继电器通常用于控制电机的启停、正反转以及速度调节等功能。
通过对继电器线圈的控制，可以实现对电机的精确控制。
2. 电力系统保护继电器在电力系统保护中起着关键作用。
例如，在电力配电系统中，继电器可用于过载保护、短路保护以及地闸保护等。
通过监测电流和电压信号，继电器能够及时切断故障电路，确保电力系统的安全运行。
3. 自动化控制继电器也是自动化控制系统中的重要组成部分。
它可以实现对各种设备的自动控制，如温度控制、液位控制以及流量控制等。
通过与传感器和执行器的配合，继电器能够实现对生产过程的自动化控制，提高生产效率和产品质量。
4. 通信系统在通信系统中，继电器用于信号的切换和连接。
继电器(relay)的工作原理和特性
1.先了解必要的条件
①控制电路的电源电压，能提供的最大电流；
②被控制电路中的电压和电流；
③被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。
1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。
通讯技术的发展对继电器的发展具有深远的意义。一方面是由于通讯技术的迅速发展使整个继电器的应用增加。另一方面，由于光纤将是未来信息社会传输的主动脉，在光纤通讯、光传感、光计算机、光信息处理技术的推动下将出现光纤继电器、舌簧管光纤开关等新型继电器。
光电子技术对于继电器技术将产生巨大的促进作用，为实现光计算机的可靠运行，目前已试制出双稳态继电器。
为了提高航空、航天继电器的可靠性，期望继电器失效率应由目前的0.1PPM降至0.01PPM；载人空间站则要求达到0.001PPM。耐温要达到200℃以上，耐振要求高于490m/s，同时应能承受2.32×10(4)C/Kg的α射线辐射。为满足空间要求，必须加强可靠性研究，并建立专门的高可靠生产线。
继电器的工作原理和特性
继电器的工作原理和特性继电器是一种电控制开关，它可以通过小电流控制大电流的开关动作。
它是由电磁铁和机械触点组成的，通过电磁铁吸合和释放来控制触点开关的状态。
继电器广泛应用于自动控制、通信等领域，具有以下工作原理和特性：1.工作原理：继电器的工作原理是基于电磁感应定律，当电流通过继电器的线圈时，会生成一个磁场，磁场作用在机械触点上使其闭合或断开。
继电器一般由线圈、铁芯和触点组成。
当通电时，线圈中的电流通过铁芯产生磁场，磁场吸引触点闭合，继电器导通；当断电时，线圈中的电流消失，磁场消失，触点弹开，继电器断开。
通过这种方式，继电器可以控制高功率或高电压电路的开关状态。
2.特性：2.1电磁吸合和释放时间短：继电器的动作速度较快，电磁吸合和释放时间通常在几毫秒至几十毫秒内，可以快速实现对电路的切换。
2.2继电器具有较高的开关容量：继电器由于可以通过小电流控制大电流，使得继电器可以承受较高的负载功率。
常见的继电器的开关容量可以达到几千瓦至几兆瓦。
2.3继电器具有较好的隔离性：继电器的触点具有良好的隔离特性，可以实现高电压、高电流线路的隔离保护功能。
同时，触点的隔离性也减小了电路中电磁噪声、干扰等问题。
2.4继电器具有较好的稳定性和可靠性：继电器的线圈和触点结构精密，材料质量高，因此具有较好的性能稳定性和可靠性。
继电器的寿命可以达到数十万次的开关次数，可以经受较高的工作压力。
2.5继电器可以实现多路控制和复杂的逻辑控制：继电器可以通过多个触点实现多路控制，可以完成复杂的逻辑控制功能。
通过组合不同的继电器和控制组合电路，可以实现多种复杂的控制要求。
综上所述，继电器是一个通过电磁铁吸合和释放来控制触点开关状态的电控制开关。
它具有较快的动作速度、较高的开关容量、较好的隔离性、较好的稳定性和可靠性以及多路控制和复杂逻辑控制等特性。
在自动控制和通信领域具有广泛的应用。
继电器工作原理及特性原理分解
继电器工作原理及特性原理分解继电器是一种用来控制大功率电路的电器装置。
它由线圈、铁芯、触点等组成。
继电器的工作原理可以分解为如下几个步骤：1.线圈接通电流：当继电器的线圈接通电流时，它会产生磁场。
这个磁场将会使得铁芯被吸引，进而产生一些机械运动。
2.触点闭合：当铁芯被吸引后，它会将使得触点闭合。
触点是一个电气开关，可以连接或者断开电路。
当继电器的触点闭合后，电流将会通过继电器的触点流动。
3.铁芯释放：当线圈断开电流时，磁场消失，铁芯将会恢复原来的位置。
当铁芯恢复原来的位置时，触点也会打开，电流将不再流动。
继电器的特性主要包括以下几个方面：1.可控性:继电器可以通过供给线圈的电流来控制触点状态的开和闭。
通过改变线圈电流的大小，可以达到控制触点闭合或打开的目的。
2.隔离性：继电器的触点能够实现电气隔离。
当继电器的触点关闭时，能够将不同的电路隔离开来，防止电路之间相互干扰。
3.放大性：继电器的线圈电流可以比较小，但是通过触点可以控制较大功率电路的开闭。
因此，继电器可以起到信号放大的作用。
4.延迟性：由于继电器的机械运动需要一定的时间，所以在控制电路中引入继电器时，会导致控制信号的延迟。
此外，继电器还有一些其他的特性，如稳定性、可靠性、耐久性等。
继电器的稳定性指的是在给定条件下，继电器的工作状态保持稳定。
继电器的可靠性指的是继电器工作的可靠性，即保证在正常使用条件下，在预定寿命范围内正常工作。
继电器的耐久性指的是继电器在使用过程中能够承受的工作次数和工作环境。
总之，继电器的工作原理可以分解为线圈接通电流、触点闭合和铁芯释放三个主要步骤。
继电器的特性包括可控性、隔离性、放大性、延迟性以及稳定性、可靠性和耐久性等。
继电器在实际应用中具有广泛的用途，例如在电力系统、自动控制系统、交通信号灯等领域中都有着重要的作用。
交流继电器的工作原理及作用
交流继电器的工作原理及作用
继电器是一种电控开关装置，能通过电流的传导来实现电路的开关控制。
其工作原理基于电磁感应和电磁吸合效应。
继电器通常由电磁铁和触点组成。
当继电器的线圈通过电流流动时，产生的磁场会吸引触点闭合。
当线圈断电时，磁场消失，触点则会弹开。
继电器的作用主要有以下几个方面：
1. 电路控制：继电器可以实现对电路的开关控制，使得不同电路之间可以迅速、稳定地进行电流的传输和控制。
通过继电器，我们可以控制各种电器设备的启动、停止或改变其工作状态。
2. 电流放大：继电器的线圈可以通过较小的控制电流产生较大的工作电流，从而实现电流信号的放大。
这在很多需要放大信号的电路中非常有用。
3. 电气隔离：继电器可以实现输入和输出电路的电气隔离，避免输入电路的干扰影响到输出电路，提高电路的安全性和稳定性。
4. 电路保护：继电器可以用于电路的过载、短路和欠压等情况下的保护。
当电路中发生异常情况时，继电器会迅速切断电流，避免电路和设备损坏。
综上所述，继电器工作原理基于电磁感应和电磁吸合效应，通过电流的传导来实现电路的开关控制，其作用包括电路控制、电流放大、电气隔离和电路保护等。
继电器的工作原理和特性
继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数，即Kf=xf/xx触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
继电器工作原理及作用概要
继电器工作原理及作用控制继电器控制继电器用于电路的逻辑控制，继电器具有逻辑记忆功能，能组成复杂的逻辑控制电路，继电器用于将某种电量（如电压、电流）或非电量（如温度、压力、转速、时间等）的变化量转换为开关量，以实现对电路的自动控制功能。
继电器的种类很多，按输入量可分为电压继电器、电流继电器、时间继电器、速度继电器、压力继电器等；按工作原理可分为电磁式继电器、感应式继电器、电动式继电器、电子式继电器等；按用途可分为控制继电器、保护继电器等；按输入量变化形式可分为有无继电器和量度继电器。
有无继电器是根据输入量的有或无来动作的，无输入量时继电器不动作，有输入量时继电器动作，如中间继电器、通用继电器、时间继电器等。
量度继电器是根据输入量的变化来动作的，工作时其输入量是一直存在的，只有当输入量达到一定值时继电器才动作，如电流继电器、电压继电器、热继电器、速度继电器、压力继电器、液位继电器等。
电磁式继电器在控制电路中用的继电器大多数是电磁式继电器。
电磁式继电器具有结构简单、价格低廉、使用维护方便、触点容量小（一般在5A以下）、触点数量多且无主、辅之分、无灭弧装置、体积小、动作迅速、准确、控制灵敏、可靠等特点，广泛地应用于低压控制系统中。
常用的电磁式继电器有电流继电器、电压继电器、中间继电器以及各种小型通用继电器等。
电磁式继电器的结构和工作原理与接触器相似，主要由电磁机构和触点组成。
电磁式继电器也有直流和交流两种。
图1-11为直流电磁式继电器结构示意图，在线圈两端加上电压或通入电流，产生电磁力，当电磁力大于弹簧反力时，吸动衔铁使常开常闭接点动作；当线圈的电压或电流下降或消失时衔铁释放，接点复位。
1、电磁式继电器的整定继电器的吸动值和释放值可以根据保护要求在一定范围内调整，现以图1-11所示的直流电磁式继电器为例予以说明。
（1）转动调节螺母，调整反力弹簧的松紧程度可以调整动作电流（电压）。
弹簧反力越大动作电流（电压）就越大，反之就越小。
继电器的工作原理及作用
继电器的工作原理及作用
继电器是一种电控开关装置，其工作原理基于电磁感应和机械传动。
继电器主要由电磁线圈、触点和传动机构组成。
当继电器的电磁线圈通电时，产生一个磁场，磁场作用于触点上的铁芯，使触点闭合或断开。
触点的闭合或断开状态决定了继电器的工作状态。
触点闭合时，继电器被激活，外部电路得以通电；而当触点断开时，继电器失去激活，外部电路断开。
继电器的作用十分广泛。
首先，继电器能够进行信号的放大和转换。
当一个细小的电信号来到继电器的输入端，通过触点的开合，继电器能将信号放大并转换成能够驱动大电流的信号，以控制高功率电器设备。
其次，继电器还能起到电路的保护作用。
通过控制继电器的通断状态，可以避免电流过大或过载造成的设备损坏和安全事故。
此外，继电器还常被用于信号传递和自动控制系统中，能实现复杂的逻辑运算，提高系统的可靠性和稳定性。
综上所述，继电器通过电磁感应和机械传动实现电路的开闭，具有信号放大、转换和电路保护的功能，广泛应用于工业、交通、家电等领域。
继电器工作原理及特性原理
我们生产世界上，客户最满意的产品
根据负载设计触点外形尺寸
额定负载 形式 接点直径
线圈功率（毫瓦ｍｗ） 外形尺寸
20A
RF Φ4.5±0.05
900
16A
RF Φ3.3±0.05
500
10A~15A RE Φ3.5±0.03（固） 150,200,360.300 Φ3.4－0.03（可）
4.5*1+2.5*1.3（可） 4.5*0.9+2.5*1.65(固) 3.3*1+1.8*1.3（可） 3.3*0.9+1.8*1.65（固）
我们生产世界上，客户最满意的产品
继电器基础知识及工作、特性原理
我们生产世界上，客户最满意的产品
内容概要
继电器的定义 继电器的工作原理 继电器的结构及应用范围 继电器开发设计选材基础知识 主要技术特性参数原理、专业术语 继电器的使用方法及注意事项 继电器的失效模式、原因和对策
我们生产世界上，客户最满意的产品
继电器的工作原理
灯
复位弹簧
线线圈圈
我们想象一下用开关S1和继电器来打开灯的情形吧！
1)按下S1(ON)。 2)电源电流进操作线圈， 把铁芯磁化。 3)由于电磁力的作用， 铁片被铁芯吸引。 4)铁片被吸引到铁芯之后， 可动接点和固定接点接触， 灯光亮起。 5)如果返回S1(OFF)， 操作线圈的电流消失，吸附铁片的力消除， 由于复位弹簧 的作用力，恢复到原来状态 。 6)如果铁片恢复原来状态， 接点部将分离， 灯光熄灭。
①直流电磁继电器：输入电路中的控制 电流为直流的电磁继电器。
我们生产世界上，客户最满意的产品
继电器的定义
②交流电磁继电器：输入电路中的控制电 流为交流的电磁继电器。
继电器的工作原理及作用
继电器的工作原理及作用继电器是一种电气开关设备，广泛应用于各个领域，其中包括电力系统、通信系统、自动控制系统等。
它的工作原理基于电磁感应和继电器内部的开关机构，通过控制一个电路中的信号来开关另一个电路。
一、继电器的结构和工作原理继电器的基本结构包括电磁部分和开关部分。
电磁部分由电线圈和铁心组成，它们构成了电磁感应系统。
当电流通过继电器的线圈时，会产生磁场，使得铁心磁化。
开关部分由触点和弹簧组成，触点会随着铁心的磁化状态而开闭。
继电器的工作原理可以简单地描述为以下几个步骤：1. 当线圈通电时，电磁感应产生磁场，磁场使得铁心吸引触点，使触点闭合。
2. 当线圈停止通电时，磁场消失，铁心不再吸引触点，触点打开。
3. 当线圈重新通电时，循环这个过程，实现继电器的开闭控制。
继电器的工作原理基于电磁感应的基本原理，即通电线圈周围会产生磁场，磁场能够对附近的物体产生力的作用。
这样，继电器通过控制线圈通电和停电的状态，实现了对触点开闭的控制。
二、继电器的作用继电器作为一种电气开关设备，具有广泛的应用场景和许多实际作用。
1. 信号放大和传递继电器常被用于信号放大和传递的场合。
在某些电路中，信号强度不足以直接驱动负载，这时可以通过继电器来放大信号以达到驱动负载的目的。
继电器可以将一个小电流或小电压的信号转化为更大的电流或电压，从而满足负载的工作要求。
同时，继电器的绝缘功能可以将输入信号和输出信号相互隔离，有效保护信号源和负载。
2. 自动控制与保护在自动控制系统中，继电器常被用于实现信号的控制和传递。
通过将继电器与传感器、逻辑控制器等组合，可以实现各种复杂的自动化控制功能，如温度控制、湿度控制、压力控制等。
继电器还可以在电路中起到保护作用，当电路中出现异常情况时，继电器能够快速打开或关闭，确保电路和设备的安全运行。
3. 电力系统的保护在电力系统中，继电器扮演着重要的保护角色。
电力系统中的各种故障，如过电流、过压、欠压等，会对电力设备和电网产生严重影响，甚至导致事故发生。
继电器(relay)的工作原理和特性
(5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
在继电器内部装入各种放大、延时、消触点抖动、灭弧、遥控、组合逻辑等电路可使其具有更多的功能。随着SOP技术(Small Outline Package)的突破，生产厂家有可能把越来越多的功能集成到一起。而继电器与微处理器的组合将具备更广泛的专门控制功能，从而实现高智能化。
新技术的成群崛起，将促进不同原理、不同性能、不同结构和用途的各类继电器竞相发展。在科技进步、需求牵引以及敏感、功能材料发展的推动下，特种继电器，如温度、射频、高压、高绝缘、低热电势以及非电量控制等继电器的性能将日臻完善。
5、触点切换电压和电流
是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器的工作原理和特性及作用!
工作原理和特性
当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
继电器的作用
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
....作为控制元件，概括起来，继电器有如下几种作用：
.....1) 扩大控制范围。
例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
.....2) 放大。
例如，灵敏型继电器、中间继电器等，用一个很微小
的控制量，可以控制很大功率的电路。
.....3) 综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
.... 4) 自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
工厂专业生产各式时间继电器电磁继电器电子继电器大功率继电器液位继电器固态继电器大功率继电器小型继电器计时器计数器继电器等。
继电器实质是一种传递信号的电器，它根据输入的信号达到不同的控制目的。
继电器一般是用来接通和断开控制电器（电动机）
如在直流电动机里的电流继电器，当电流过小或过大时，它检测到这种电流信号后便控制电动机的启停
还有如热继电器，如电动机长期过载而使温度过高时，它便控制电动机停止。
